数字电路与逻辑设计：集成运放的应用

一. 实验目的

1、 熟悉仿真软件Multisim 2011的基本用法及集成运放uA741的用法。
2、 研究由集成运放组成的比例、加法、减法基本运算电路的功能。
3、 研究电压比较器的功能，学习比较器传输特性的测试方法。

二. 实验仪器与器件

1、 计算机
2、 仿真软件Multisim 2011

三. 实验内容及步骤

（1） 构成比例电路
①在电路设计窗口按照图2.1创建比例电路的实验电路。
②分别单击开关J1和J2，使两个输入端接地，观察输出的零漂电压。（该零漂电压可通过1脚和5脚之间连接的可调电阻消除，但因为使用的仿真系统固化了集成片的参数，因而只能在实际系统中看到调零的效果）

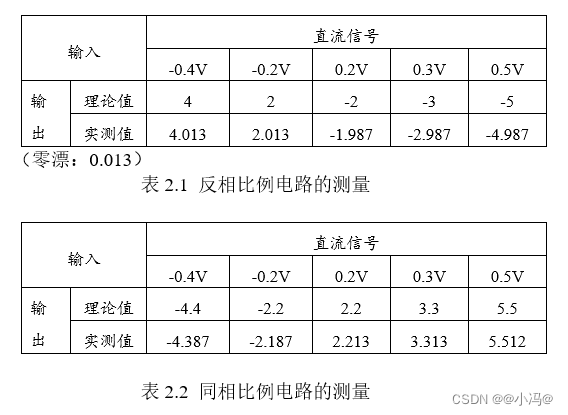

③单击J2使运放的反相输入端接入直流电源V1，而同相输入端接地，这样就构成了反相比例电路。双击电压源，逐次改变输入电压，然后读取电压表数值，将输出结果记录于表2.1中。

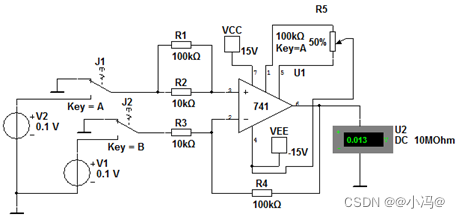

图2.1 比例电路实验电路图

图2.2 比例电路电路图

（2） 构成加法电路

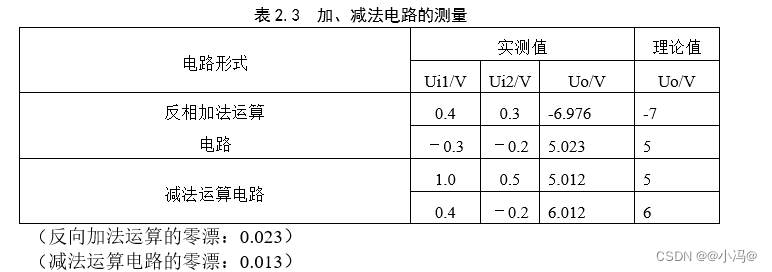

在电路设计窗口按照图2.3创建反相加法电路的实验电路，分别双击电压源，逐次改变输入电压，然后单击电路窗口右上角仿真开关或按F5运行，读取电压表数值，将输出结果记录于表2.3中。

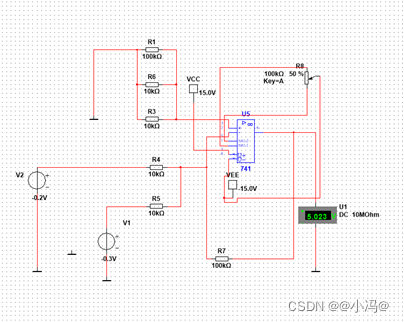

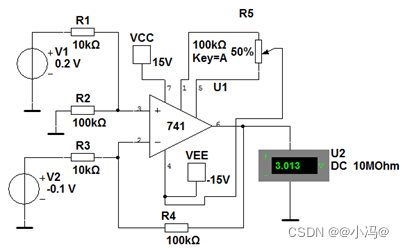

图2.5 加法电路电路图
图2.6 加法电路实验图
（3）构成减法电路

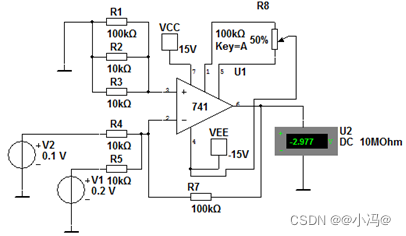

图2.7 减法电路实验图

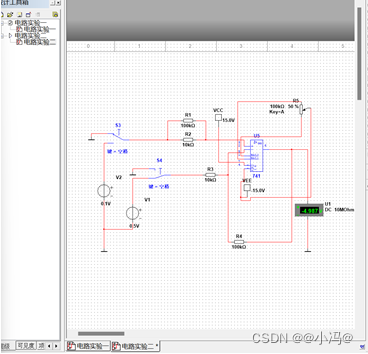

图2.8 减法电路实验图

3. 研究集成运放在非线性区中的应用（选做）
①按图2.4所示在电路窗口中创建比较器测试电路。

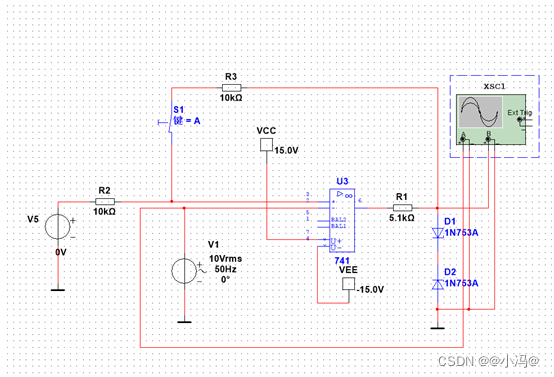

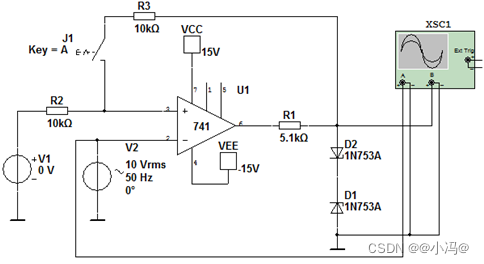

图2.9 比较器测试电路
图2.10 比较器测试实验图

②使开关J1处于打开状态，双击示波器XSC1，在Y/T方式下，观察观察输入、输出电压的波形。改变示波器的工作方式为B/A，观察比较器的传输特性。
③使开关J1处于闭合状态，双击示波器XSC1，在Y/T方式下，观察观察输入、输出电压的波形。改变示波器的工作方式为B/A，观察比较器的传输特性。

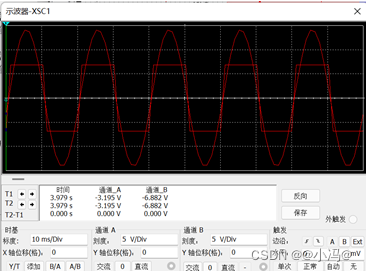

图2.11 Y/T方式下比较器传输特性-开关打开

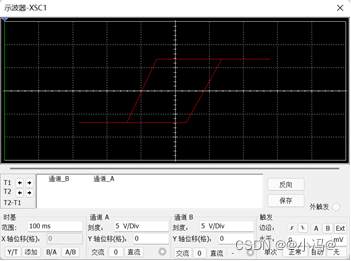

图2.12 B/A方式下比较器传输特性-开关打开

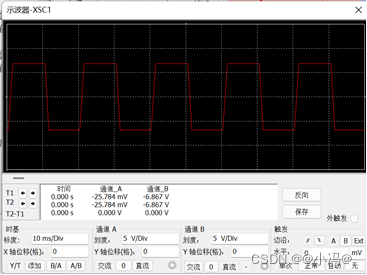

图2.13 Y/T方式下比较器传输特性-开关闭合

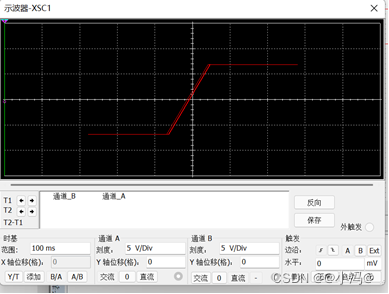

图2.14 B/A方式下比较器传输特性-开关闭合

四. 思考题

1. 在运放调零过程中，如果输出uo≠0,说明电路中存在什么问题？

答：温漂大

2. 在反相比例电路的实验中，如果输入信号Ui>1.5V，输出电压会出现什么情况？
   答：与理论值相差太大，造成很大的误差。

五. 实验心得

1. 在连线时一定要细心，芯片管脚的排列顺序一定不能连错。
2. 芯片的电源不能连错。
