三段式状态机的原理/代码/仿真，1001序列检测实例Verilog

状态机分为一段式，两段式以及三段式，其分类是根据module块中always语块的个数来区别。这里说的三段式其优势在于清晰容易看出状态机的结构，代码也更容易维护，因此更推荐使用。

模块结构

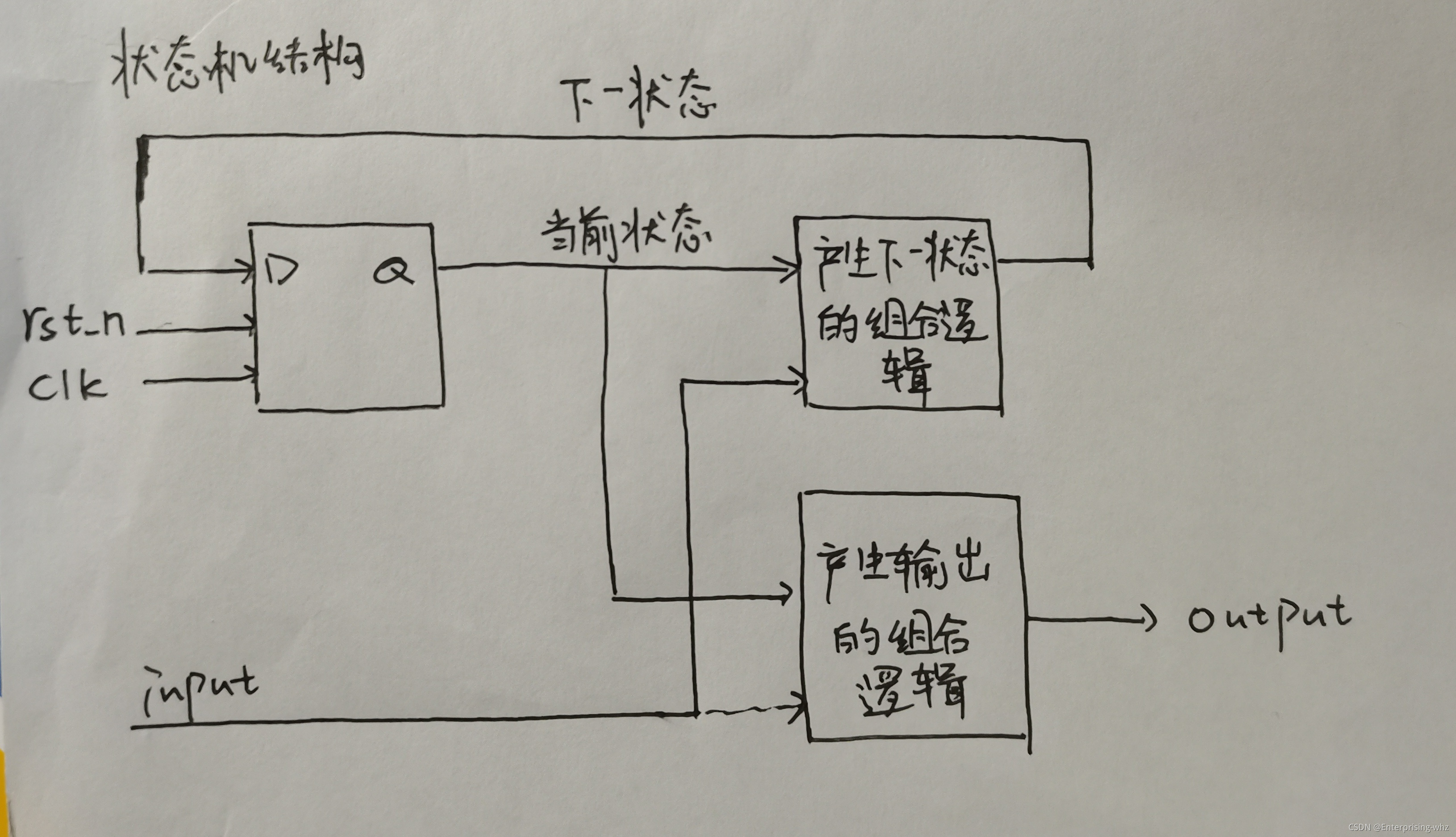

下图是状态机的结构图

最左边的模块为触发器（具有寄存功能），在Verilog中我们常用异步复位的D触发器，为时序电路，在赋值时使用非阻塞赋值。右边两个模块为组合逻辑的模块，用来描述状态的转移和最终的输出，当然，描述输出的组合逻辑模块也可用时序逻辑来写。

代码模块

第一个always块，描述当前状态的寄存器

always@(posedge clk or negedge rst_n)
  if(!rst_n)
current_state <= idle;
        else
          current_state <= next_idle;

 第二个always块，描述下一状态

always@(*)
 case(current_state)
   idle :
	 if(…)
		next_state = …;
	 else if(…)
	   next_state = …;

	st_1 :
	 if(…)
	   next_state = …;
    else if(…)
	   next_state = …;
.
.
.
 default : next_state = …;
endcase;

 第三个always块，描述最后输出

组合逻辑

always@(*)
  if(!rst_n)
   output = 0;
  else begin
   case(next_state)
       st_1 : output = …;
       .
       .
       .
default : output = …;
         endcase
       end

 时序逻辑

always@(posedge clk or negedge rst_n)begin
  if(!rst_n)
    out<=0;
  else if(next_state==...)
    out<=1;
  else
    out<=0;
end

 实例：三段式状态机实现1001序列检测

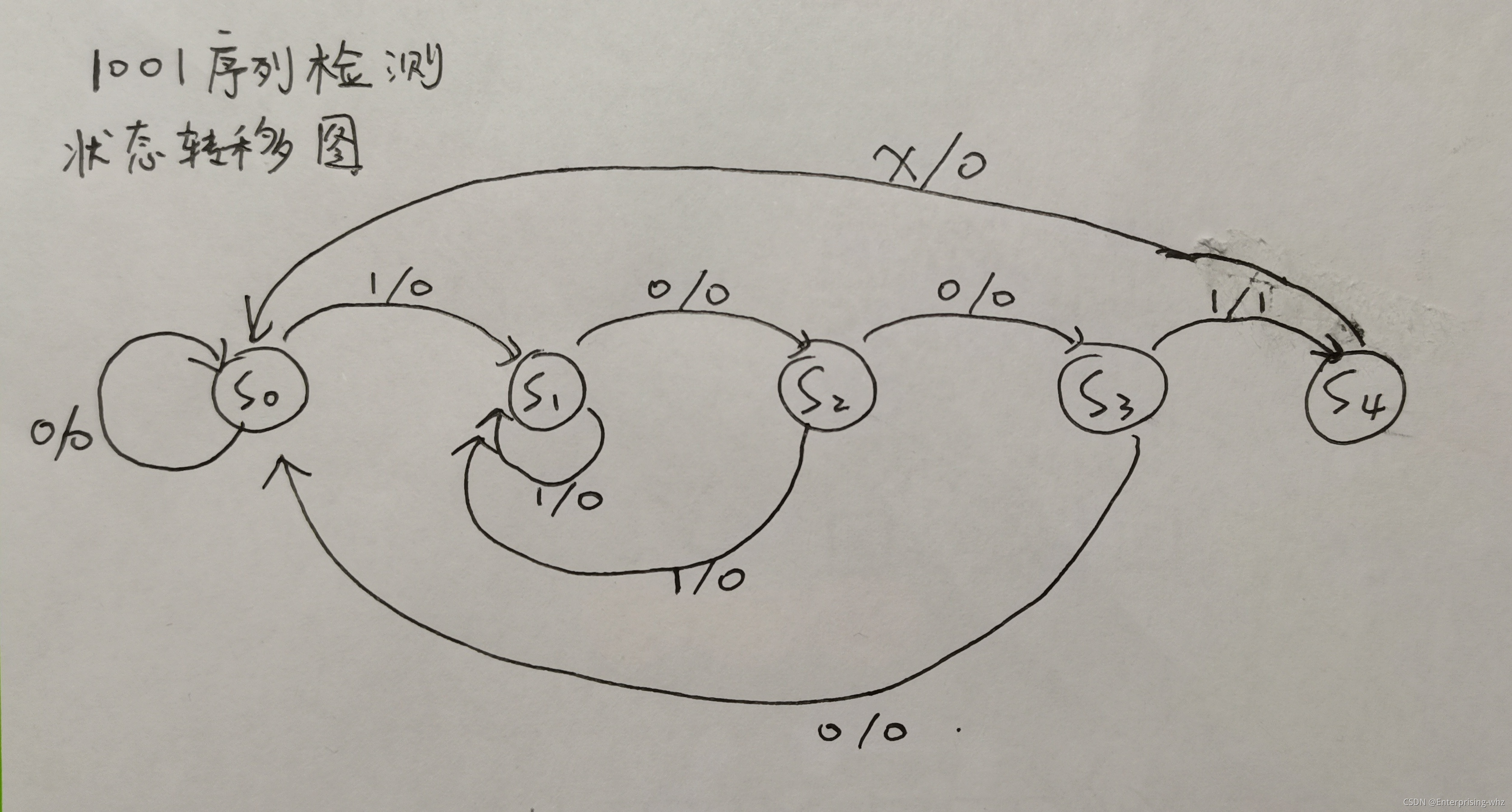

1.状态转移图



2. 代码



//序列检测1001
module xuliejiance(
      input data,
		input clk,
		input rst_n,
		output reg out
    );
	 parameter idle=0;
	 parameter st_1=1;
	 parameter st_2=2;
	 parameter st_3=3;
	 parameter st_4=4;//对状态转移图中5个状态定义常数

	 reg[2:0] current_state;
	 reg[2:0] next_state;//5个状态需要3位二进制数
always@(posedge clk or negedge rst_n)begin
  if(!rst_n)
    current_state<=idle;
  else
    current_state<=next_state;
end

always@(*)begin
  case(current_state)
   idle :
	 if(data==0)
		next_state = idle;
	 else if(data==1)
	   next_state = st_1;

	st_1 :
	 if(data==0)
	   next_state = st_2;
    else if(data==1)
	   next_state = st_1;

   st_2 :
	 if(data==0)
	   next_state = st_3;
    else if(data==1)
	   next_state = st_1;

   st_3 :
    if(data==0)
	   next_state = idle;
    else if(data==1)
	   next_state = st_4;


	st_4 :
	   next_state = idle;

	default : next_state = idle;
 endcase
end

always@(posedge clk or negedge rst_n)begin
  if(!rst_n)
    out<=0;
  else if(next_state==st_4)
    out<=1;
  else
    out<=0;
end

endmodule

3.仿真

module tb_xuliejiance;

	// Inputs
	reg data;
	reg clk;
	reg rst_n;

	// Outputs
	wire out;

	// Instantiate the Unit Under Test (UUT)
	xuliejiance uut (
		.data(data),
		.clk(clk),
		.rst_n(rst_n),
		.out(out)
	);
always #50 clk = ~clk;
	initial begin
		// Initialize Inputs
		data = 0;
		clk = 1;
		rst_n = 0;

		// Wait 100 ns for global reset to finish
		#201;
		rst_n = 1;

		#100;
		data = 0;
		#100;
		data = 1;
		#100;
		data = 0;
		#100;
		data = 0;
		#100;
		data = 0;
		#100;
		data = 1;
		#100;
		data = 0;
		#100;
		data = 0;
		#100;
		data = 1;



		// Add stimulus here

	end

endmodule

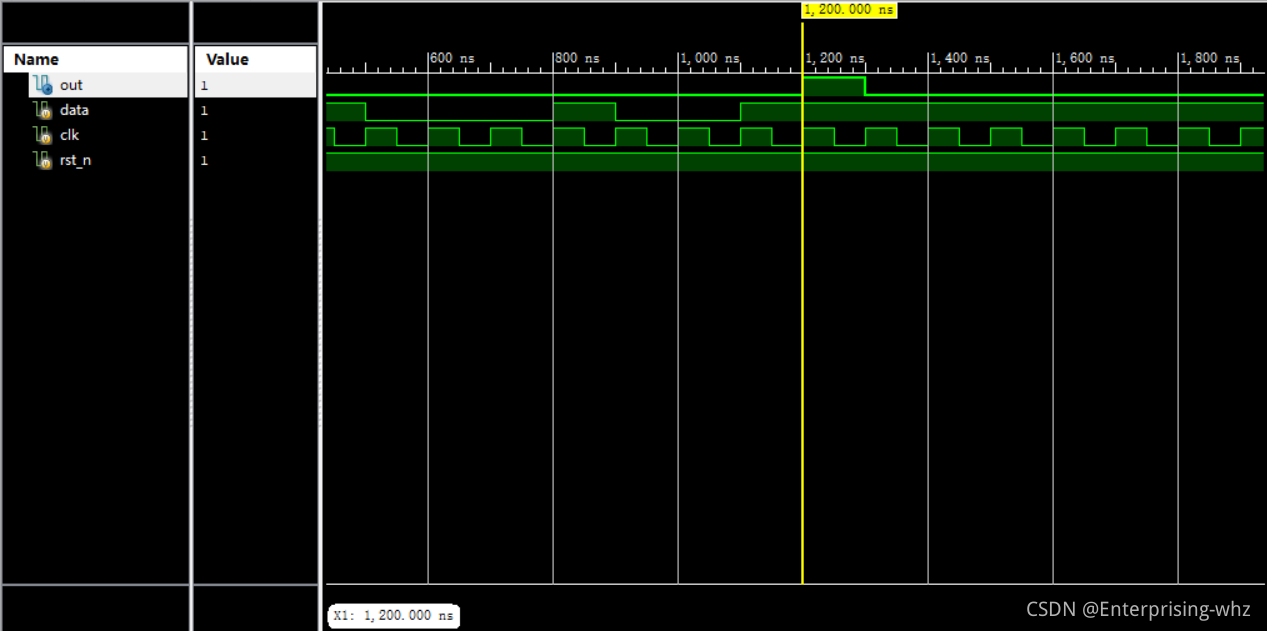

 波形图
