目标检测之Faster RCNN（流程详解）

目标检测之Faster RCNN

---

前言

Ross B. Girshick在2016年提出Faster RCNN，在结构上，Faster RCNN 使用backbone对图片的进行特征抽取(feature extraction)，然后proposal提取，bounding box regression(rect refine)，classification都整合在了一个网络中，使得综合性能有较大提高，在检测速度方面尤为明显。Faster RCNN是截止目前，RCNN系列算法的最杰出产物，two-stage中最为经典的物体检测算法。推理第一阶段先找出图片中待检测物体的anchor矩形框（对背景、待检测物体进行二分类），第二阶段对anchor框内待检测物体进行分类Faster RCNN原文

---

一、Faster RCNN的结构

结构如下图所示：

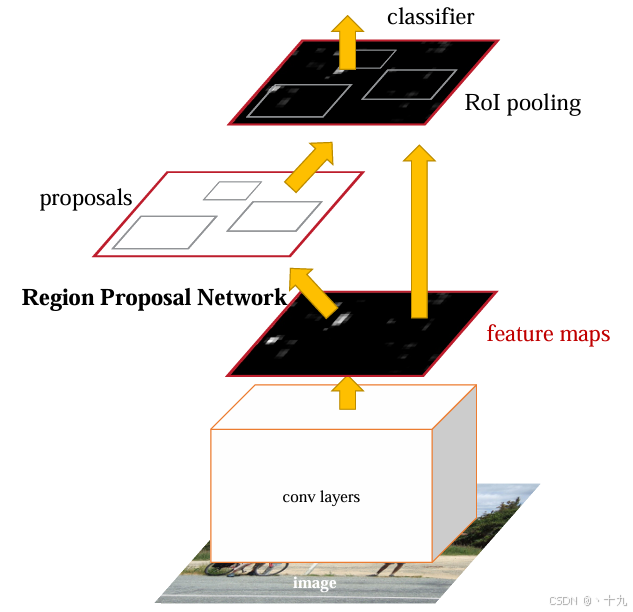

图1 Faster RCNN结构图

二、分析

1.主要组成部分

依作者看来，如图1，Faster RCNN其实可以分为4个主要内容：

1、Backbone。作为一种CNN网络目标检测方法，Faster RCNN首先使用一组基础的conv+relu+pooling层构成的backbone上图中的conv layers , 提取image的feature maps。这些feature maps被共享用于后续RPN层和全连接层。
2、RPN(Region Proposal Network)层。RPN层网络用于生成region proposals(候选)。该层通过softmax判断anchors属于positive或者negative，再利用bounding box regression修正anchors获得精确的proposals。
3、Roi Pooling。该层收集输入的feature maps和proposals，综合这些信息后提取proposal feature maps，送入后续全连接层判定目标类别。
4、Classification。利用proposal feature maps计算proposal的类别，同时再次bounding box regression获得检测框最终的精确位置。

所以本文根据上述4个结构作为切入点介绍Faster R-CNN网络。

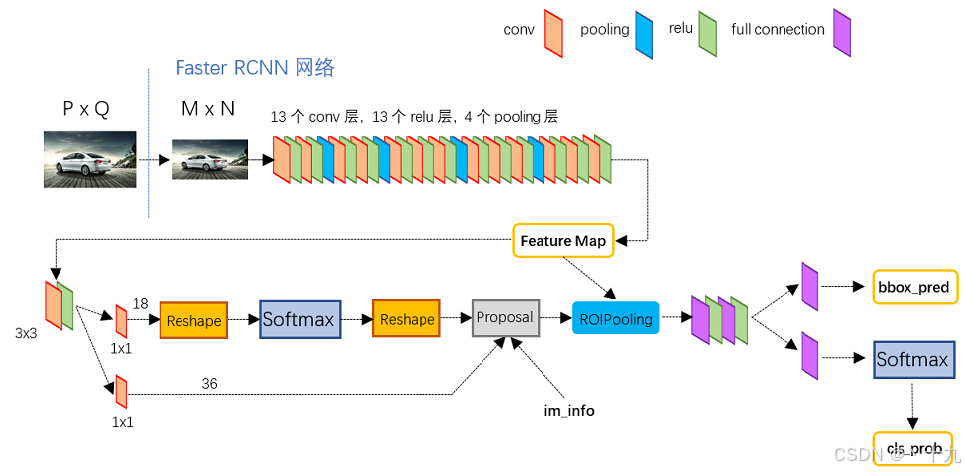

图2 RPN结构图（源自文章《一文读懂Faster RCNN》

2.Conv layers(backbone)

 
   由上图所示：输入图片的尺寸为 P*Q， 缩放至固定大小MxN，然后将MxN图像送入网络；

  首先经过Conv layers, Conv layers中包含了13个conv层+13个relu层+4个pooling层；经过backbone得到feature maps，Conv layers中的所有的卷积(conv层)在进行卷积操作之前都会做扩边处理（ pad=1，即填充一圈0），这使得每个卷积前，原图变为 (M+2)x(N+2)大小，然后经过3x3卷积，原图就又变成了MxN，而且每个经过pooling层的MxN尺寸的矩阵，都会变为(M/2)x(N/2)大小。在整个Conv layers中，conv和relu层不改变输入输出大小，只有pooling层使输出长宽都变为输入的1/2。那么一个MxN大小的矩阵经过Conv layers固定变为(M/16)x(N/16)！

  论文中：
1、所有的conv层都是：kernel_size=3，pad=1，stride=1
2、所有的pooling层都是：kernel_size=2，pad=0，stride=2

3.RPN

  然后就是进入RPN网络，RPN网络实际分为2个进程，一条通过softmax分类anchors，对anchors分类获得positive和negative分类，一条用于计算对于anchors的bounding box regression偏移量，以获得精确的proposal。在介绍RPN网络之前，我们先看下原文中的RPN结构图，如图3。

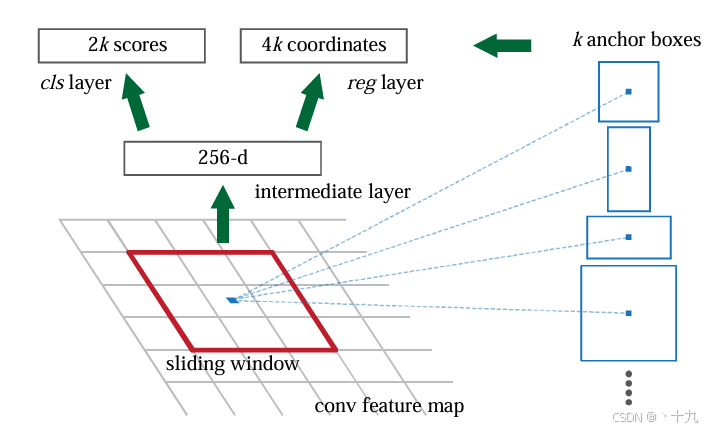

图3 RPN结构图

 
 
  在原文中，其Conv Layers最后的conv5层输出维度为num_output=256，对应生成256张特征图，所以相当于feature map中的每个点都是256-dimensions。（为什么要说每个点都是256-dimensions，这与下面我们将要介绍的anchor有关。）在conv5之后，做了3x3卷积(图2所示)，且num_output=256，相当于每个点又融合了周围3x3的空间信息，同时维度256-d不变（如图3的红框），如果原图的尺寸为800x600，下采样16倍后，feature map每个点设置9个Anchor，所以输出的feature map size= 50x38 :(800/16)x(600/16) ,这里的计算结果向上取整。所以anchor的数量为50x38x9。
anchors
  提到RPN网络，就不得不说anchors。所谓anchors，实际上就是一组需要生成的矩形。每个像素点都要生成9个长宽比不同的anchor，这9个矩形 anchor 共有3种形状，长宽比为大约为1：1，1：2，2：1。实际上通过anchors就引入了检测中常用到的多尺度方法，该模型在conv5之后做了3x3卷积的feature map设置anchor，设置的anchor大小基本可以覆盖原图。 下图展示anchors。
                  

图4 anchor

  我们继续分析图3中的内容，conv feature map 是我们经过3x3卷积之后得到的feature map，它的维度是256的，然后经过两个分支，分别得到了cls layer和reg layer，这分别对应图2中的上下两个分支，上面的分支经过1x1卷积核得到的输出维度是2•k scores，下面的分支经过1x1卷积核得到的输出维度是4•k scores。这里k代表每个点anchor的数量，论文中为默认k=9。因为每个anhcor要分positive和negative，所以每个点由256d feature转化为cls=2•k scores；而每个anchor都有(x, y, w, h)对应4个偏移量，所以reg=4•k coordinates，到这里两个分支应该已经介绍详细。
  如果设 W=M/16，H=N/16，上面的分支经过1x1卷积，输出图像为WxHx18大小，刚好对应了feature maps每一个点都有9个anchors，同时每个anchors又有可能是positive和negative，这些信息都保存在WxHx(9*2)大小的矩阵。下面的分支经过1x1卷积，输出图像为WxHx36，相当于feature maps每个点都有9个anchors，每个anchors又都有4个用于回归的偏移量。

  分支1： 为了便于softmax分类，在softmax前后都接一个reshape layer而在softmax分类时需要进行positive/negative二分类，所以reshape layer会将其变为[1, 2, 9xH, W]大小，以便softmax分类，然后再reshape回复原状。
  分支2： 分支2输出的feature maps每个点都有9个anchors，每个anchors又都有4个用于回归的偏移量。这个WxHx36的矩阵的作用是用来做bounding box regression，计算每个Anchor的偏移量
  bounding box regression 分支2输出WxHx36的矩阵 包含9个anchor的四个信息量，对于窗口一般使用四维向量（x,y,w,h）表示，该网络是通过引入真实框架(目标GT)来计算这个偏移量的, 故在推理阶段，该分支就可以输出这个偏移量，进而得到proposal。

4.Proposal层

  Proposal层则负责综合分支1输出的positive anchors（前面softmax分类好的anchors）和分支2计算完成的对应bounding box regression偏移量来获取精准的proposals，同时剔除太小和超出边界的proposals(这个很重要)。im_info：PxQ图像，传入Faster RCNN前reshape到MxN，im_info=[M, N, scale_factor]，保存了此次缩放的所有信息。

  1、生成anchors，利用偏移量对所有的anchors做bbox regression回归（这里的anchors生成和训练时完全一致）
  2、然后按照输入的positive softmax scores由大到小排序anchors，提取前6000个anchors，即提取修正位置后的positive anchors。
  3、限定超出图像边界的positive anchors为图像边界，防止后续roi pooling时proposal超出图像边界。
  4、剔除尺寸非常小的positive anchors，对剩余的positive anchors进行NMS（nonmaximum suppression）。
  5、positive anchors对应的bbox reg的前300个结果作为proposal输出。
输出proposal=[x1, y1, x2, y2]，这里输出的proposal是对应MxN输入图像尺度的，具体操作可以分析源码。

5.Roi Pooling

  而Roi Pooling层则收集proposal，并计算出proposal feature maps送入后续全连接和softmax网络作classification（即分类proposal到底是什么object）。
而Roi Pooling层是针对什么问题呢?
  因为前面对positive anchors进行bounding box regression，这样获得的proposals是大小形状各不相同的，所以提出了Roi Pooling，那么Roi Pooling是如何操作的？
Roi Pooling层输入：
  1、原始的feature maps
  2、RPN输出的proposal boxes（大小各不相同）

因为之后的classification分类网络的输入尺寸固定为7x7，所以对于任意大小的输入，都用7x7的网格覆盖原区域。在7x7中每个格子上，取当前格子覆盖区域内的最大值（max pooling）。任意大小的Proposal，就这样都pooling成了7x7的尺寸。

具体操作：Proposal层得到的proposal是MxN尺度的，所以用spatial_scale参数将其映射回(M/16)x(N/16)尺度；再将每个proposal对应的feature map的区域水平分为 pool_w*pool_h 的网格；对网格的每一份都进行max pooling处理，最终pooling成了7x7的尺寸，输入到分类网络。

6.classification

       

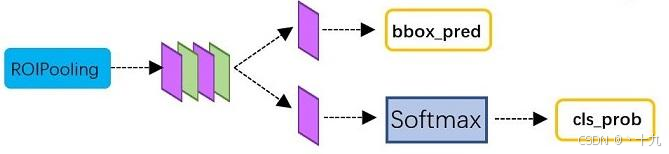

图5 classification结构图（源自文章《一文读懂Faster RCNN》

  Classification层利用已经获得的proposal feature maps，通过full connect层与softmax计算每个proposal具体属于那个类别，输出cls_prob概率向量；同时再次利用bounding box regression获得每个proposal的位置偏移量bbox_pred，用于回归更加精确的目标检测框。
