（三）LTspice学习交流分析

---

前言

上一节我们学习了LTspice的安装，很简单，无脑安装
（一）LTspice简介
（二）LTspice学习之简介2
今天我们来学习一下LTspice另一个非常重要的仿真功能，交流分析功能，交流分析功能就是在频率上看电路的频率响应以及稳定性分析

一、Edit simulation cmd

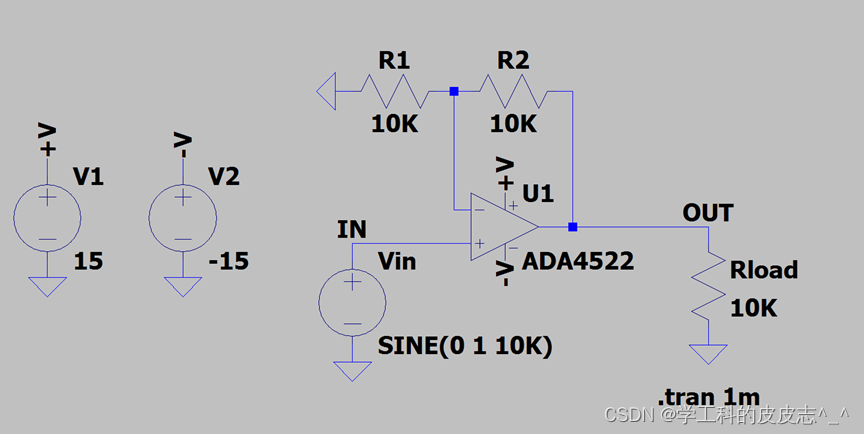

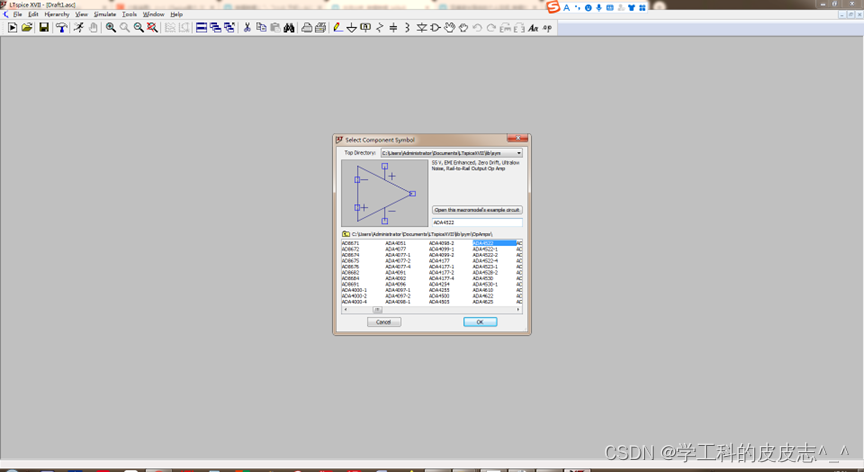

新建一个文件，点击F2，我们以AD4522为例，打开他的电路，怎么去进行AC分析呢

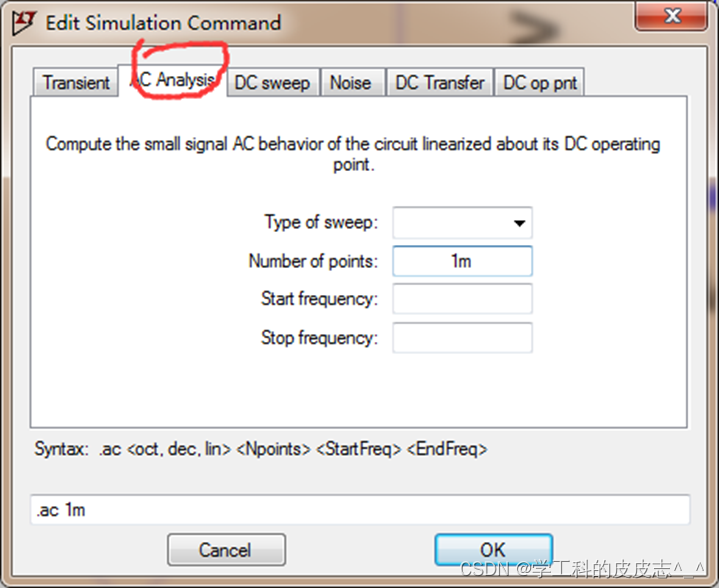

我们右键，选择Edit simulation cmd

Decade是10倍频程，第二个是每10倍频程有多少个点，第三个是起始频率，注意起始频率不能是0，但可以是0.0001Hz,只能无线接近于0，起始频率我们选择1Hz，终止频率我们选择100MEGHz

二、添加激励

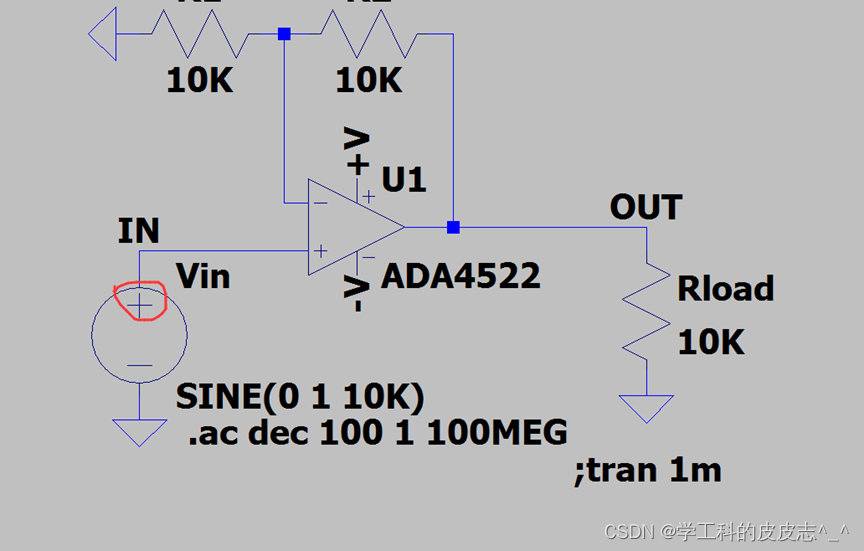

交流分析的时候我们要给激励，输出才有响应，我们右键点击输入信号的+,正极，交流的幅度我们选择单位为1的交流信号，然后OK，点击run

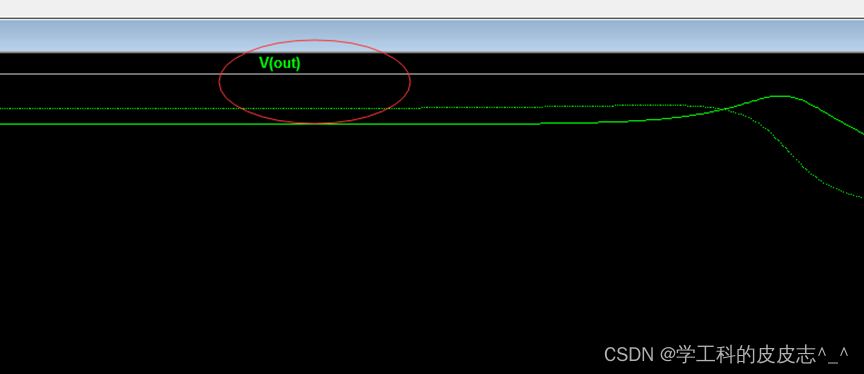

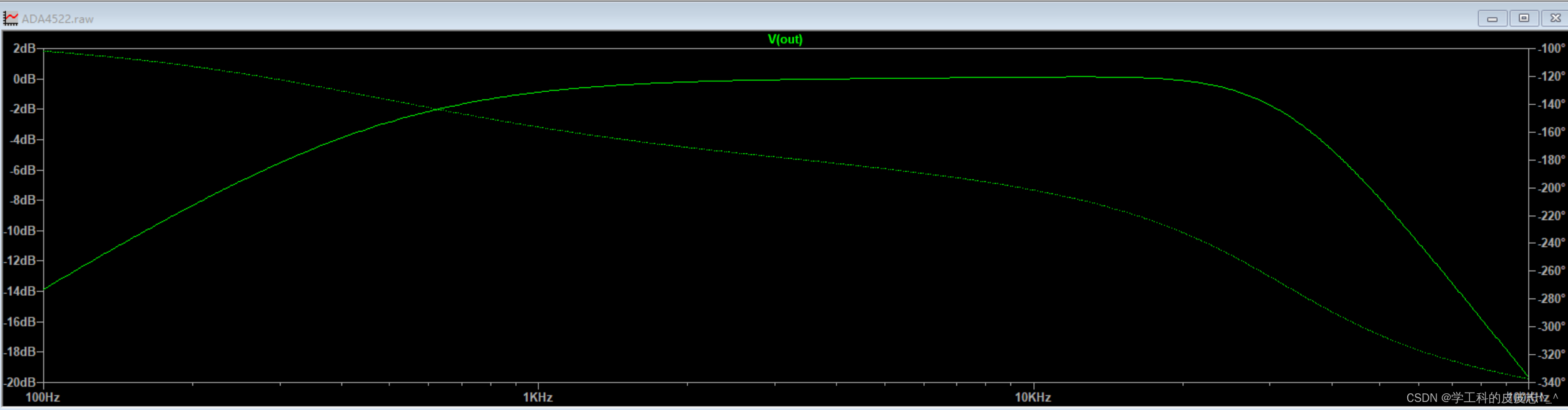

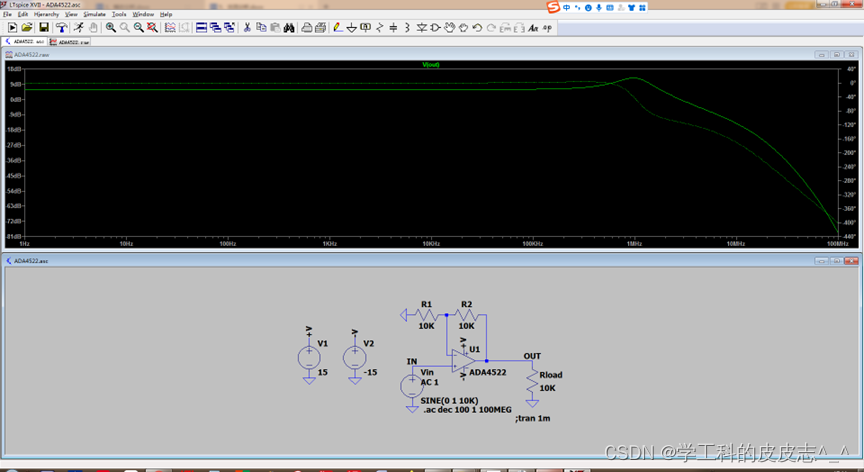

那么我们就可以看到，输出响应了，即幅频特性和相频特性，单击vout可以选择光标
这里为什么不是从0dB开始，因为是同相放大了两倍，可以看到图中是7个dB左右，倍数用20logA来算


Octave的意思就是说每2倍频程有多少个点
Linear的意思就是从起始频率到终止频率，一共有多少个频点
List的意思是单独看某一个频点的时候的特性

总结

参考LTspice官方教程:https://www.bilibili.com/video/BV14A411P7ku?p=5&vd_source=db313bdcb497719f6656b04c6ee88fd6
