PLC分段传送带控制示例

最新推荐文章于 2024-11-07 17:01:33 发布
最新推荐文章于 2024-11-07 17:01:33 发布
阅读量1.7k 收藏 18
点赞数 12
分类专栏： PLC 文章标签： 学习 开发语言 PLC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_52251819/article/details/135381697
版权

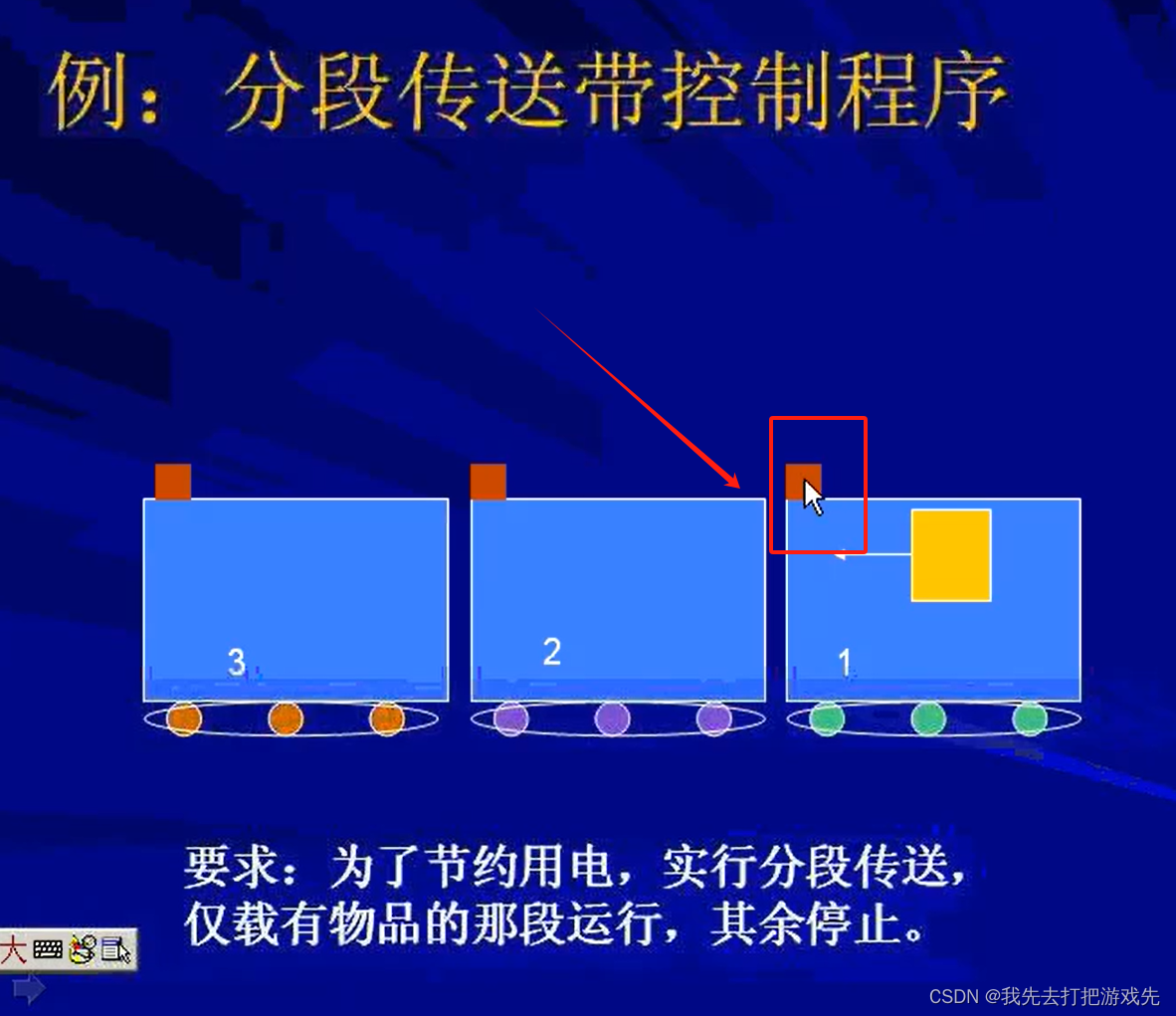

一、为了节约用电，将长长的传送带进行分段，哪断上有物品，哪断才运行

在这里插入图片描述

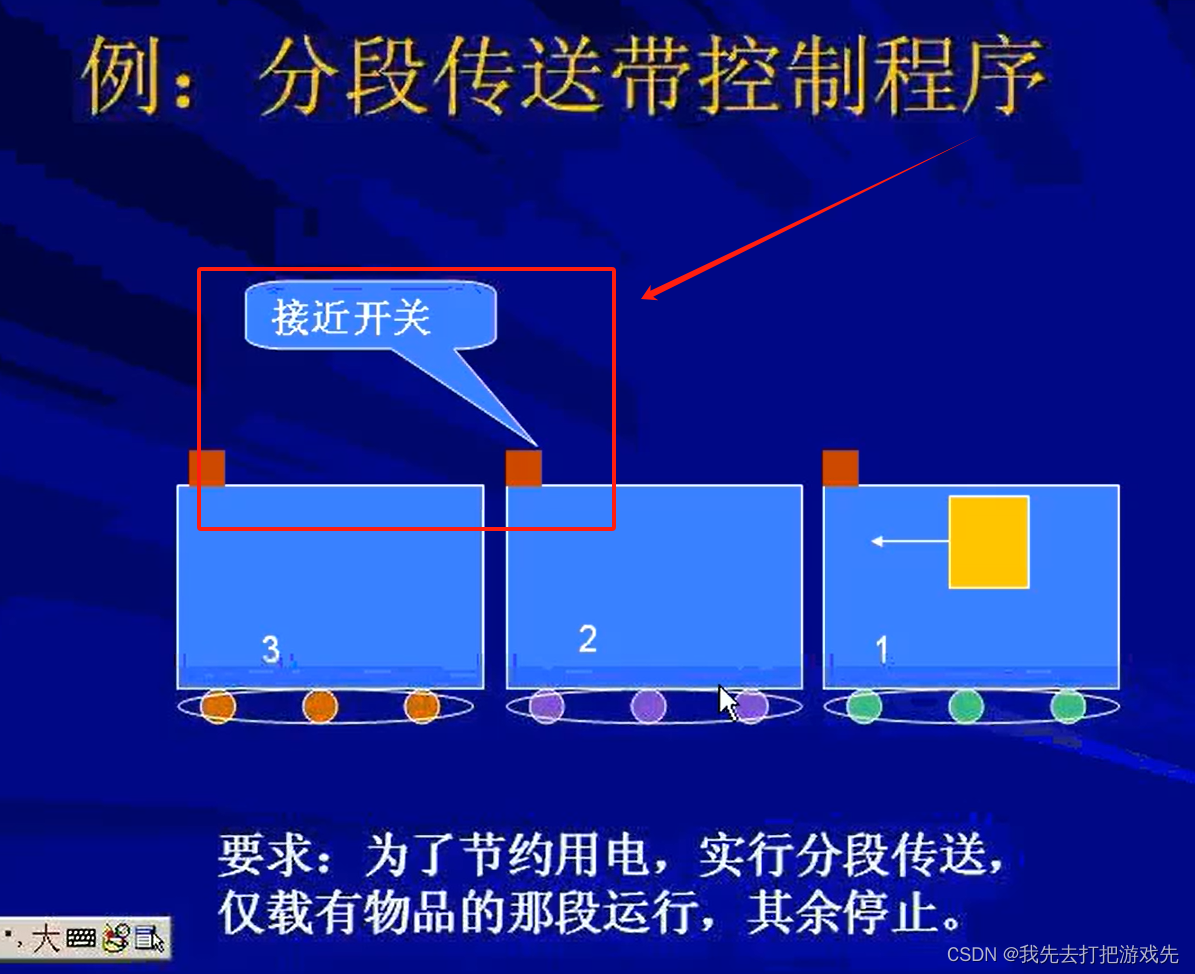

二、每一断末尾都有传感器，传感器能感受到物体有没有到传送带的末尾

在这里插入图片描述

三、这个传感器是接近开关

在这里插入图片描述

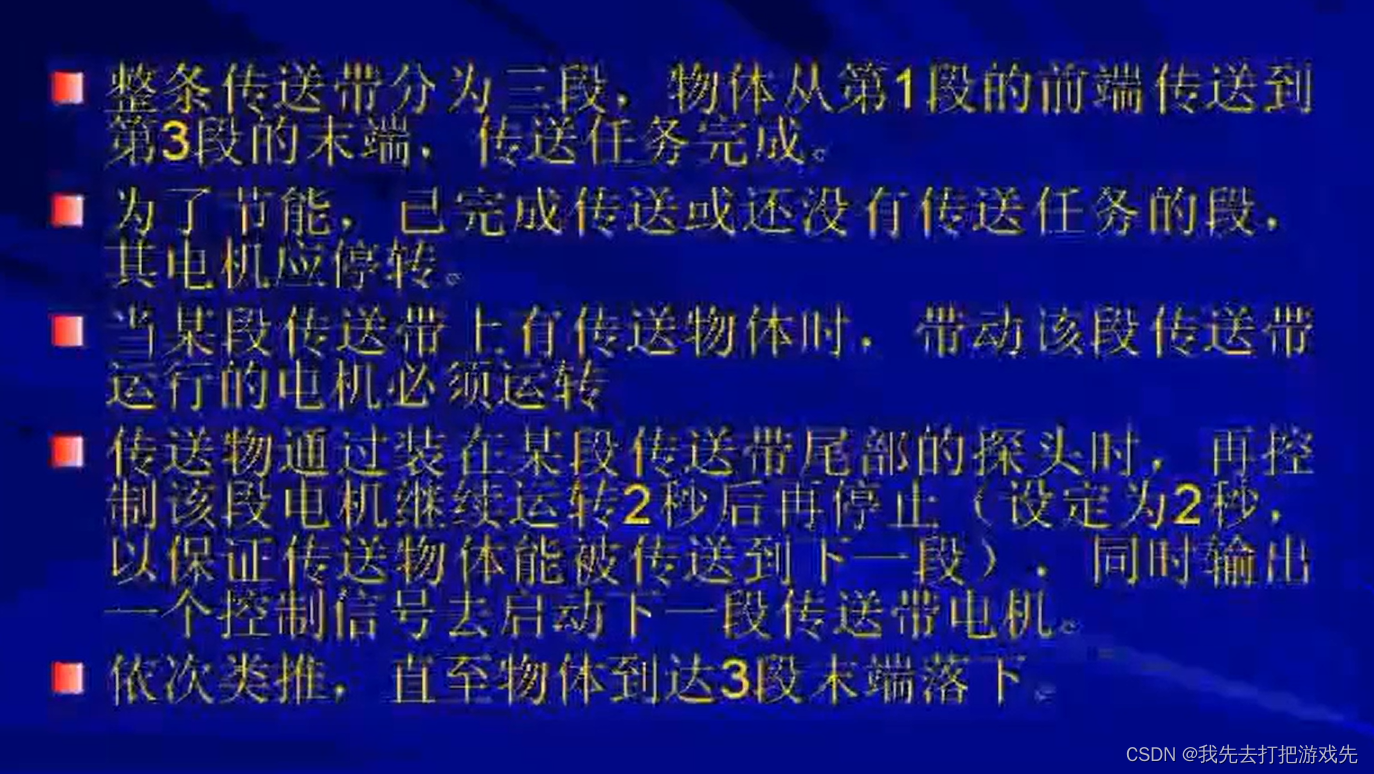

四、控制流程在这里插入图片描述

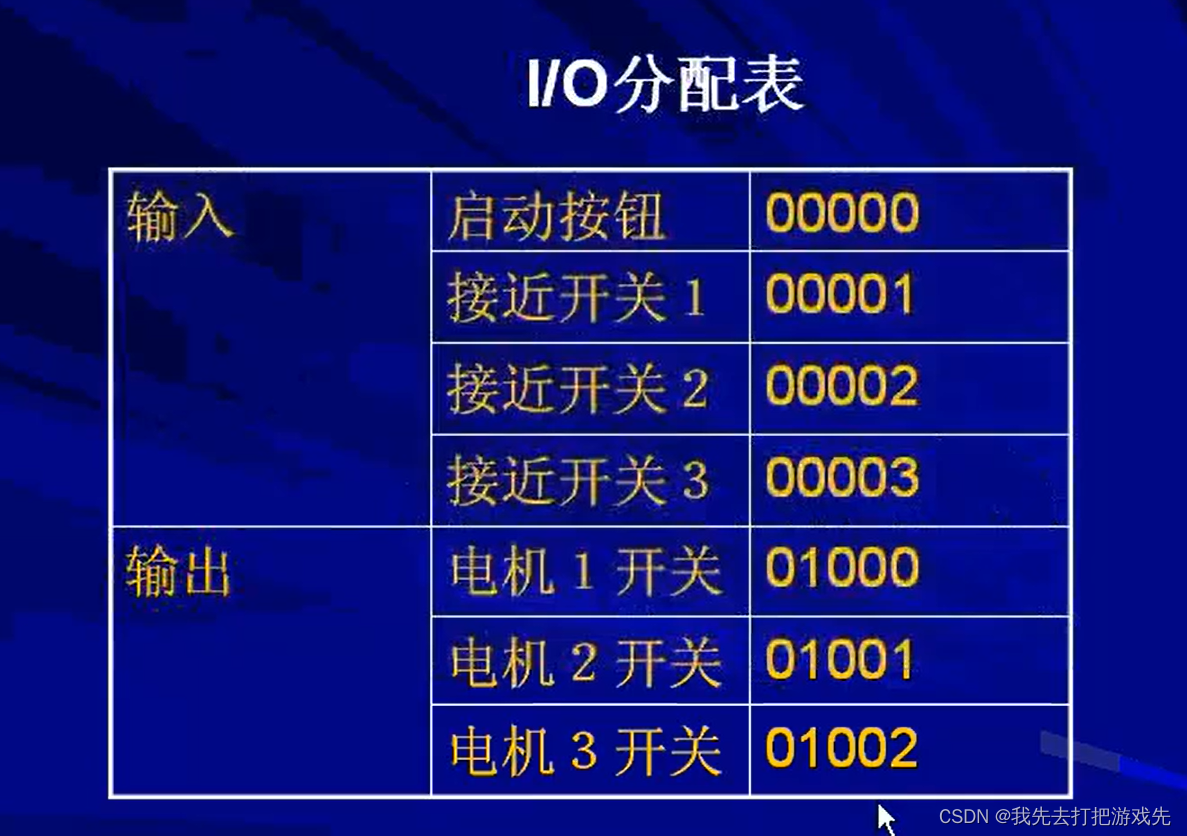

五、IO地址分配

在这里插入图片描述

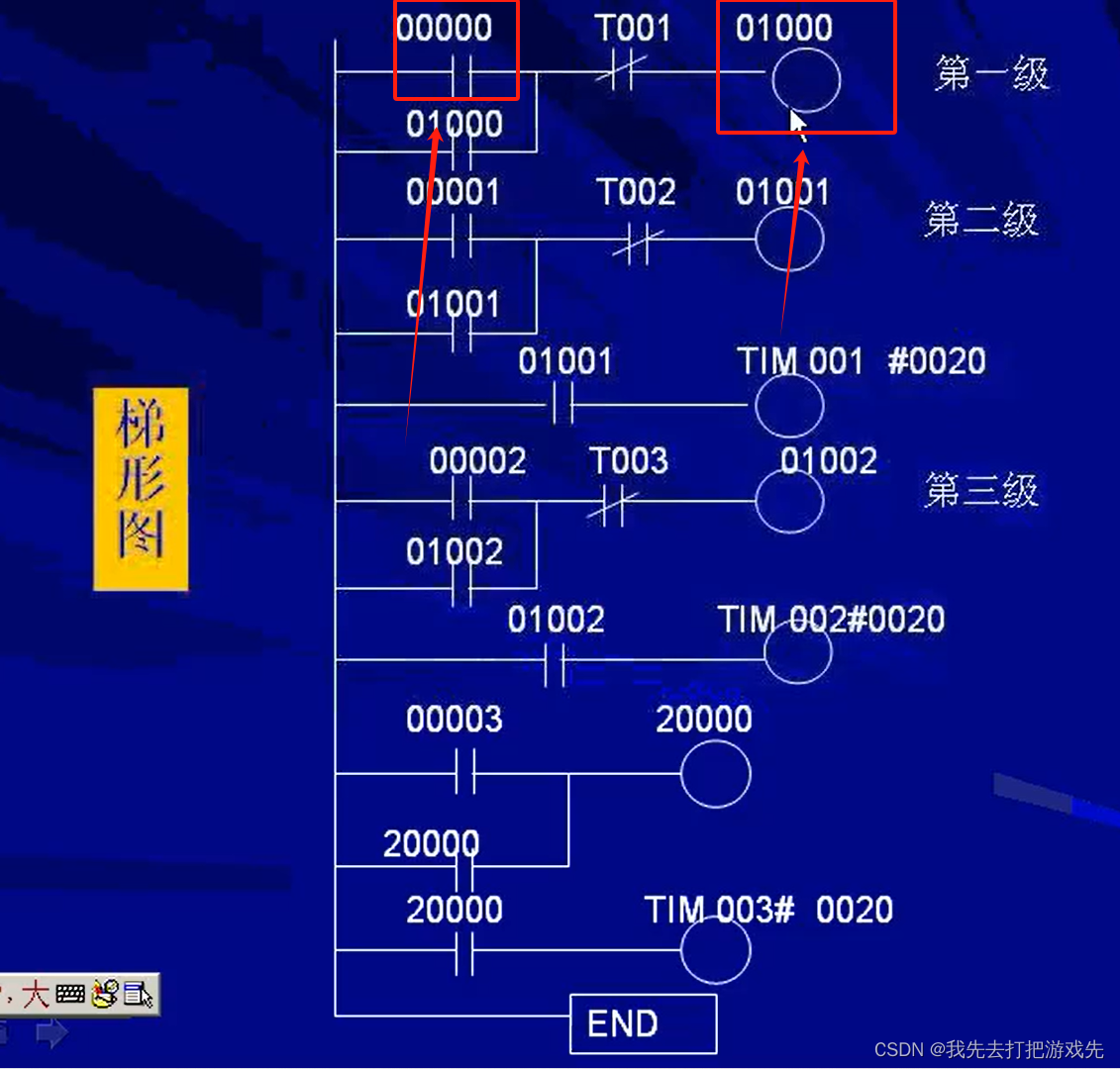

六、按下启动按钮后，就接通了第一级传送带，物体在第一级传送带上运动

在这里插入图片描述

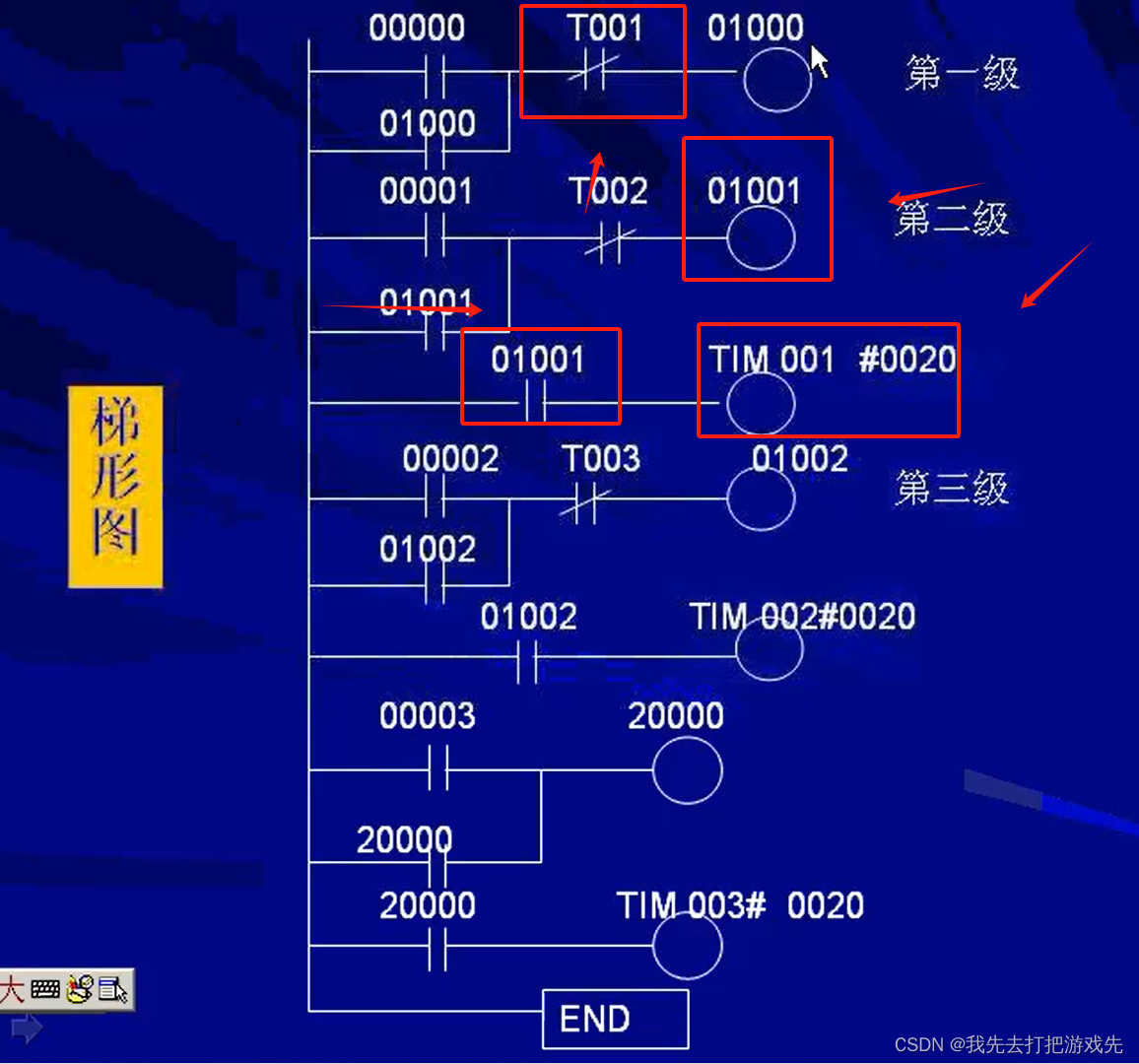

七、运动到第一级的接近开关后，就开始接通第二级的传送带

在这里插入图片描述

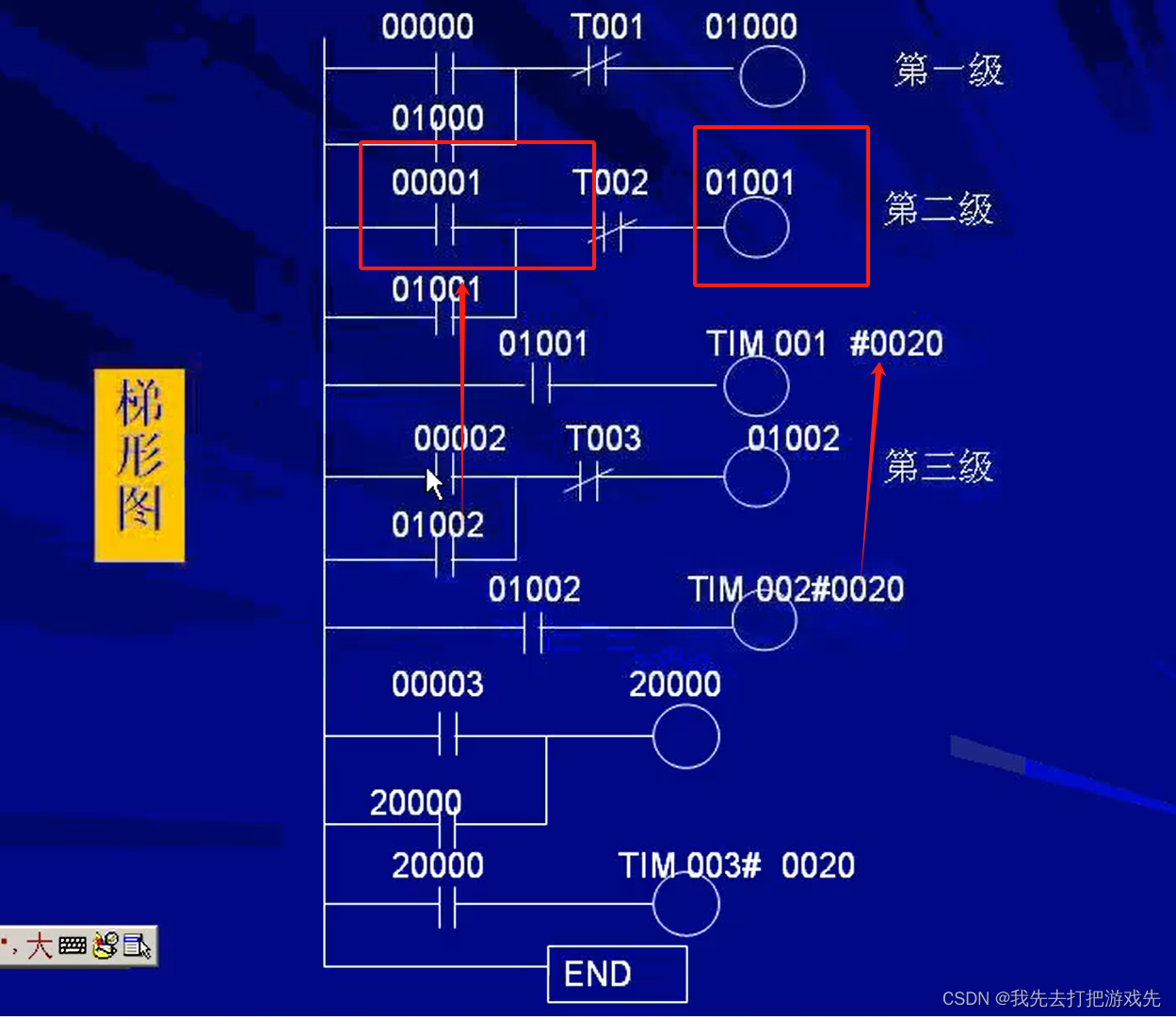

八、第二级传送带开始运动的同时，还接通了一个定时器2s的定时器，2s定时一到，则断开第一级传送带的通路，则第一级传送带停止运转

在这里插入图片描述

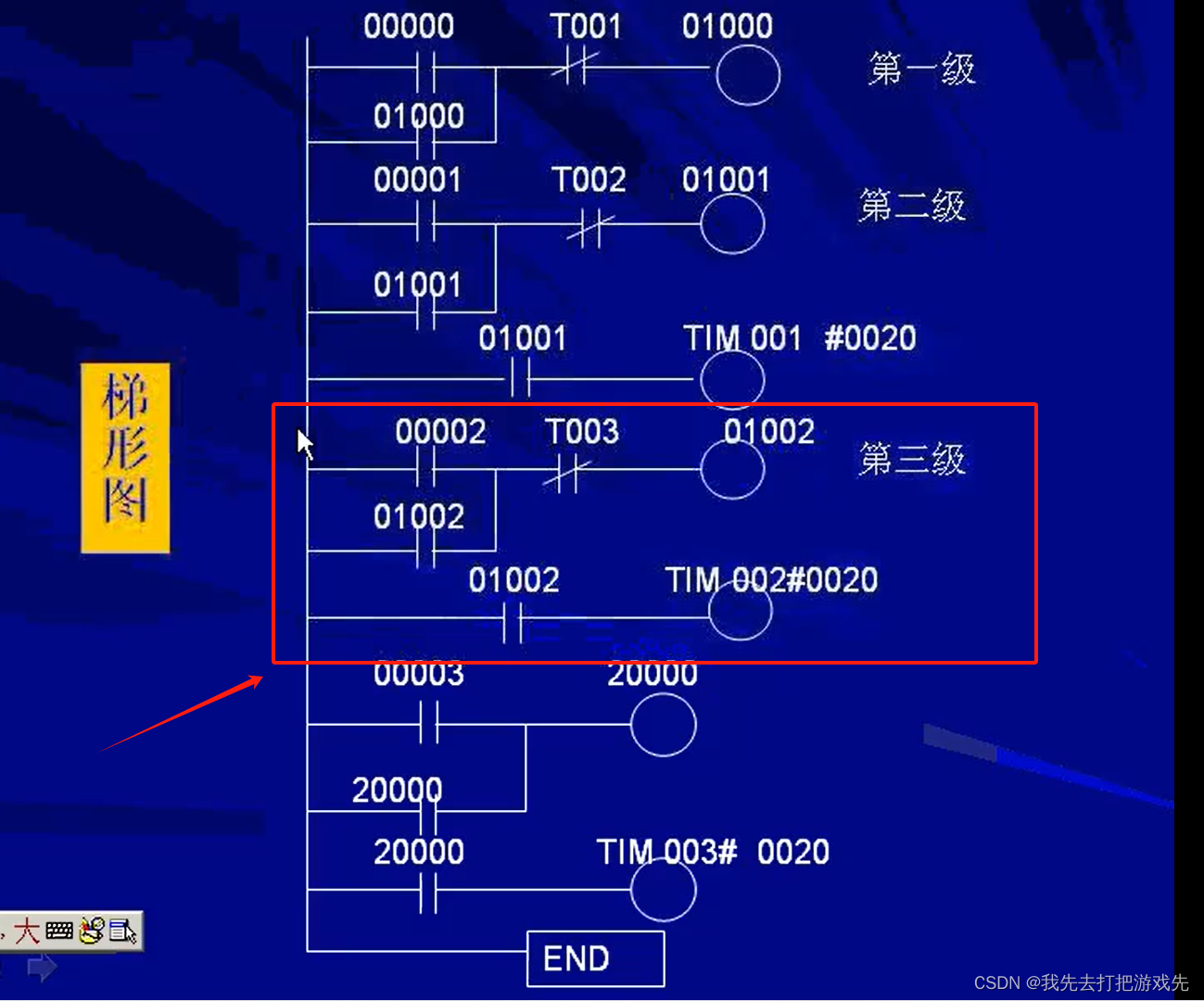

九、第三级传送带则跟第二级一样道理

在这里插入图片描述

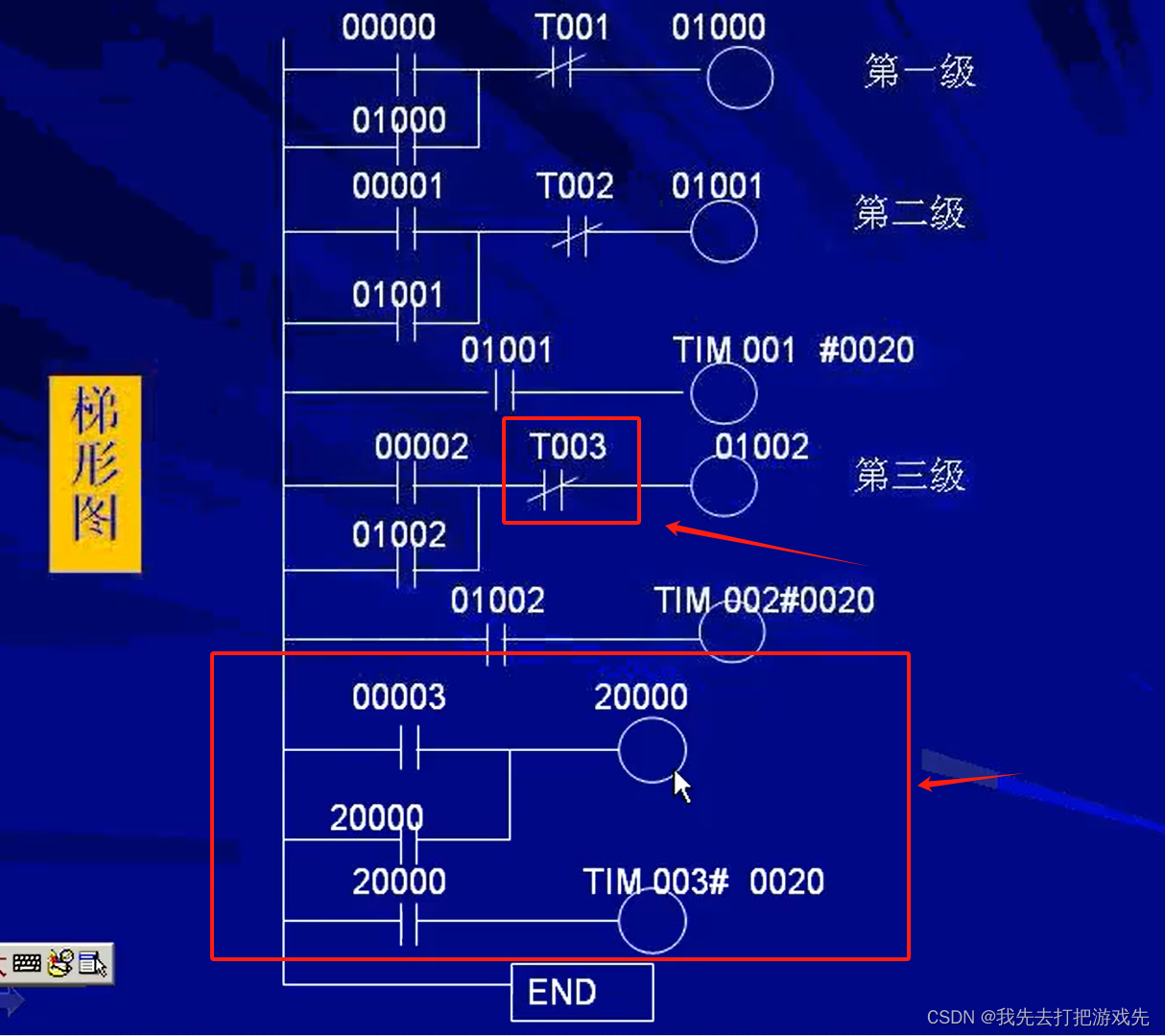

十、第三级传送带走到末尾，不需要再接通下一级传送带了，因为没有了，所以只需要跟前面一样，触发第三级末尾的接近开关后延时2s断开第三级通路停止传送带运转即可

在这里插入图片描述
