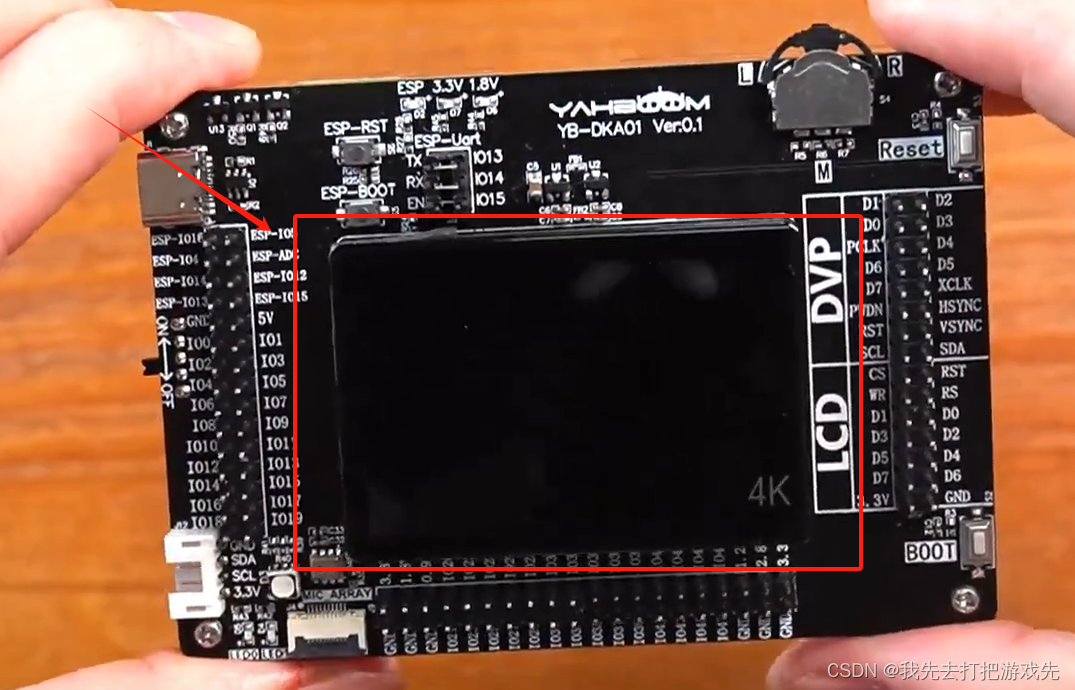

一、正面有一个电容触摸屏

在这里插入图片描述

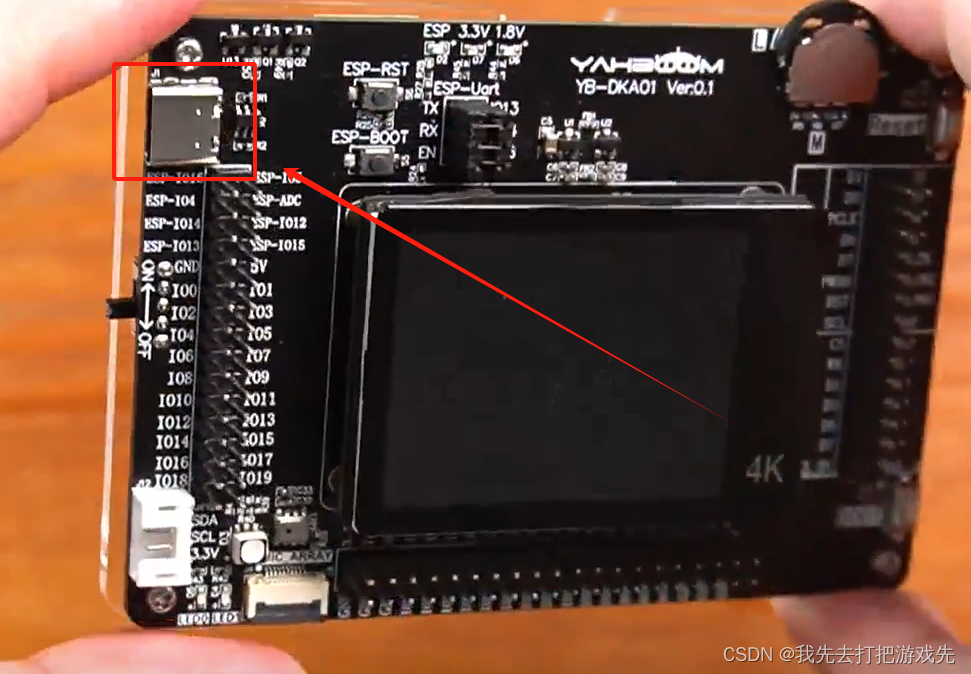

二、左上角是一个Type-C接口，可用来供电以及下载程序

在这里插入图片描述

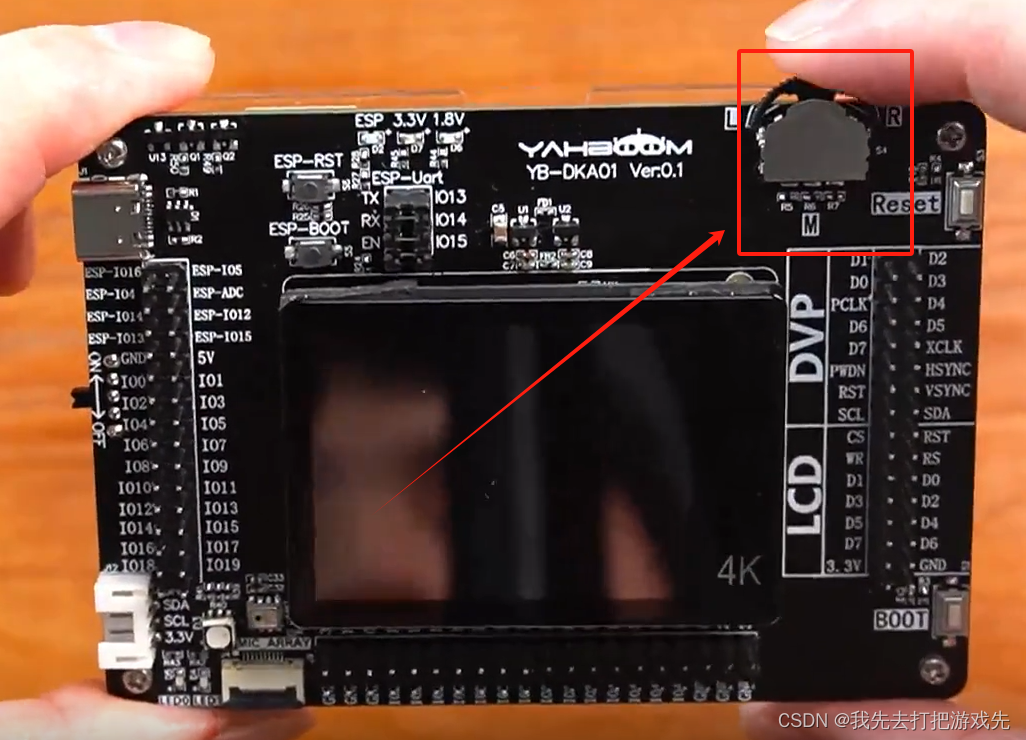

三、右上角是一个三向的拨动开关，分别是向左、向右、向下三个通道

在这里插入图片描述

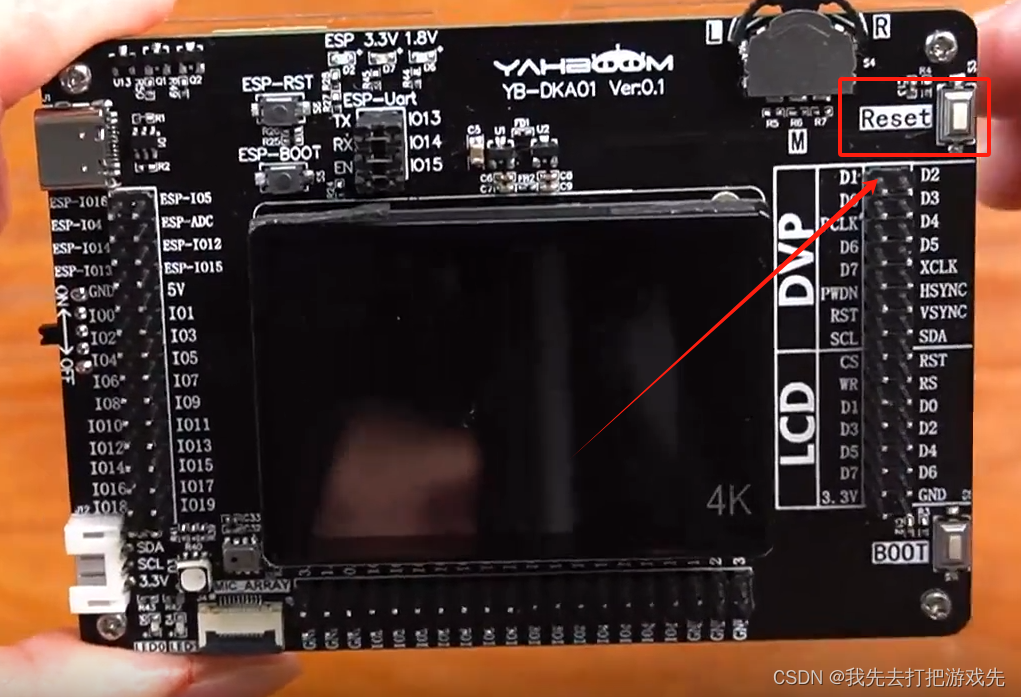

四、右侧这个是复位按键

在这里插入图片描述

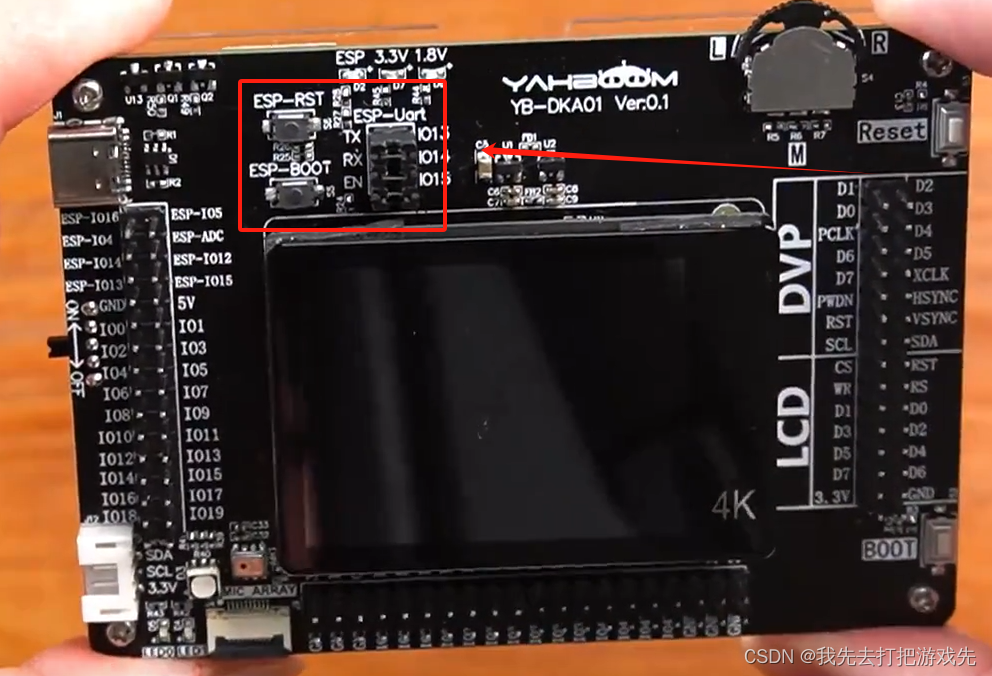

五、这部分是wifi模块的一个串口以及按键

在这里插入图片描述

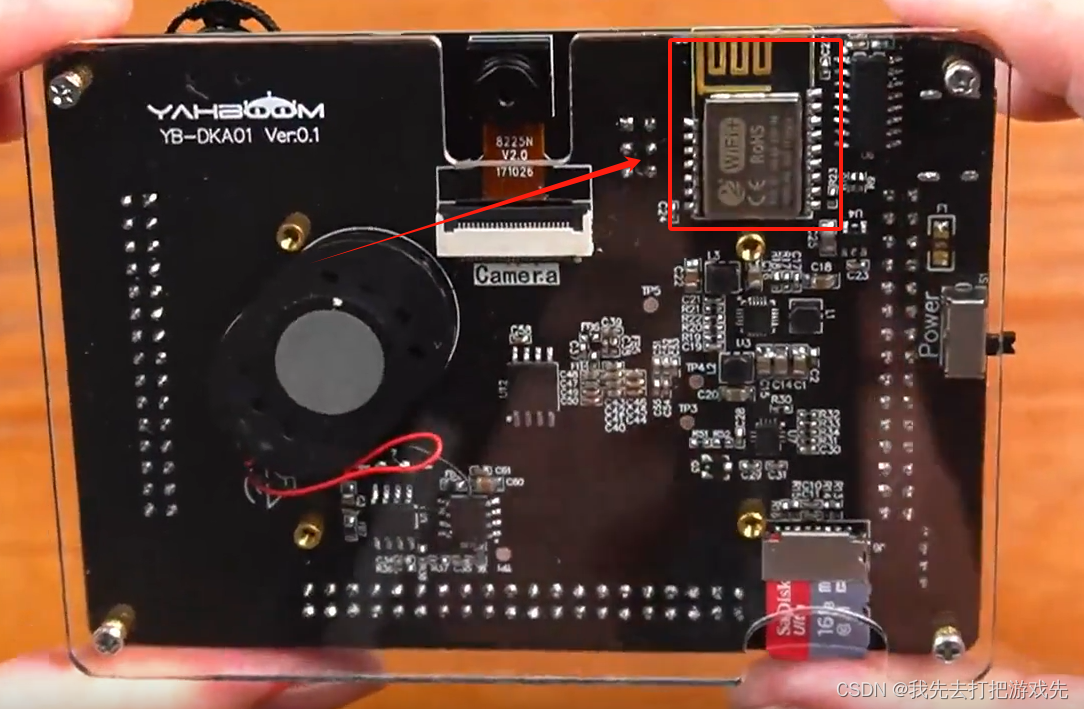

六、wifi模块在开发板的背面，可以和K210配合实现了IOT的功能

在这里插入图片描述

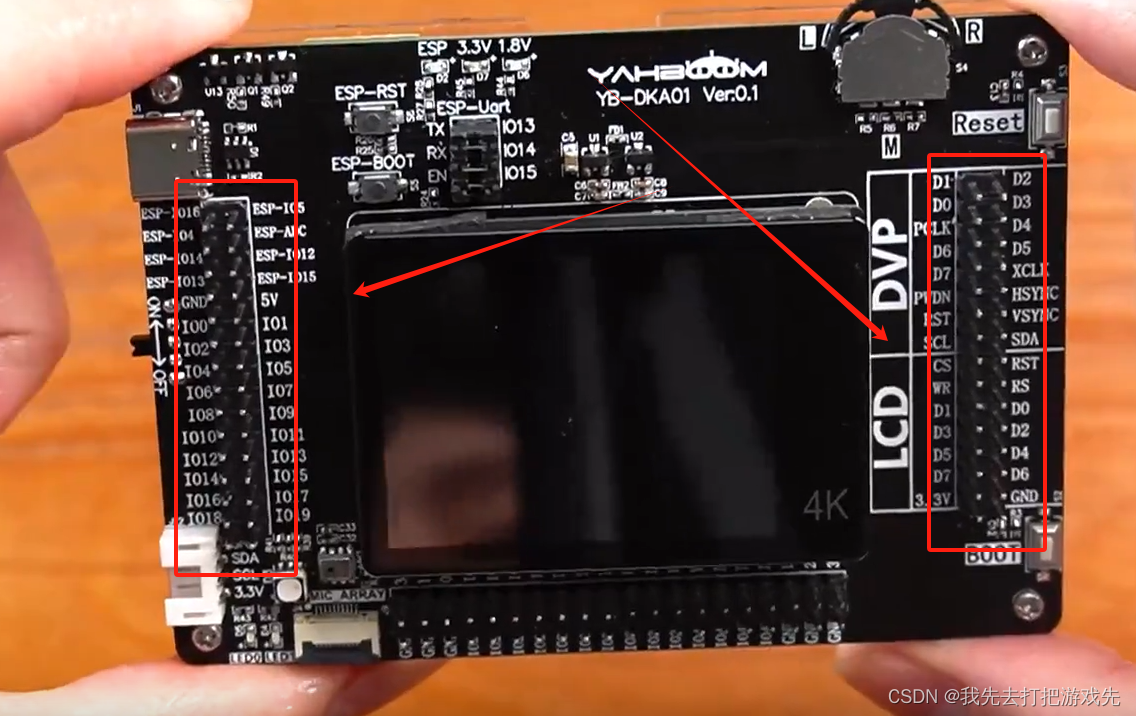

七、K210开发板的所有IO口全部引出，总共有48个IO口

在这里插入图片描述

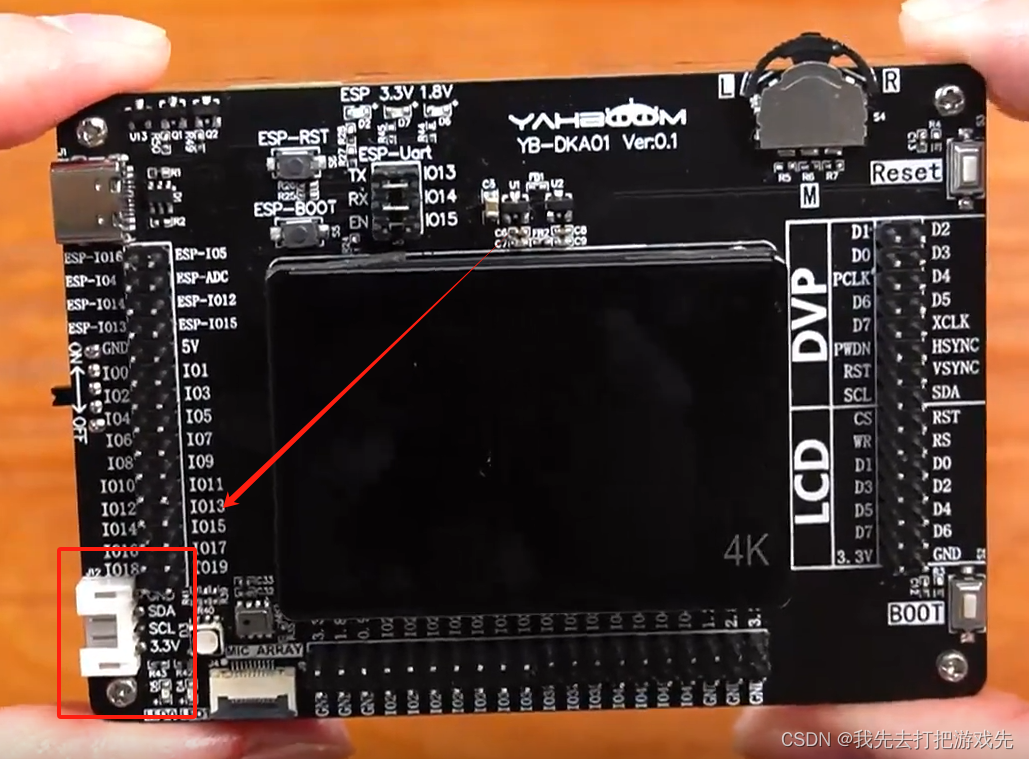

八、左下角这个是IIC接口，可以外接IIC的从机来跟K210进行通讯

在这里插入图片描述

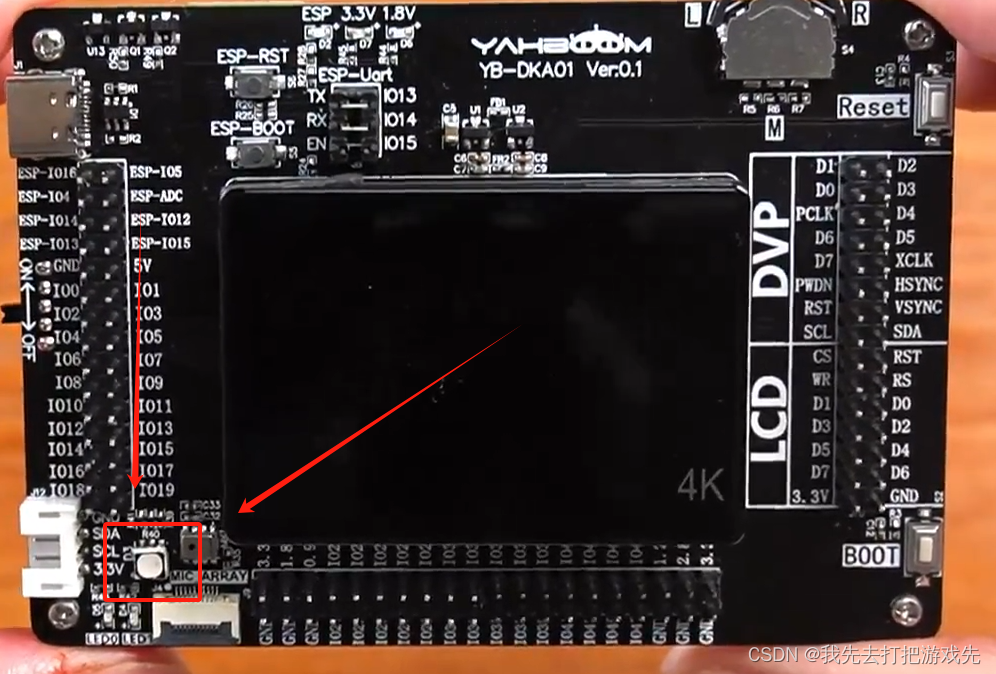

九、这个是RGB灯，是红绿蓝三种颜色集合在一起，可以设置三种颜色的不同占比来达到显示不同颜色的功能

在这里插入图片描述

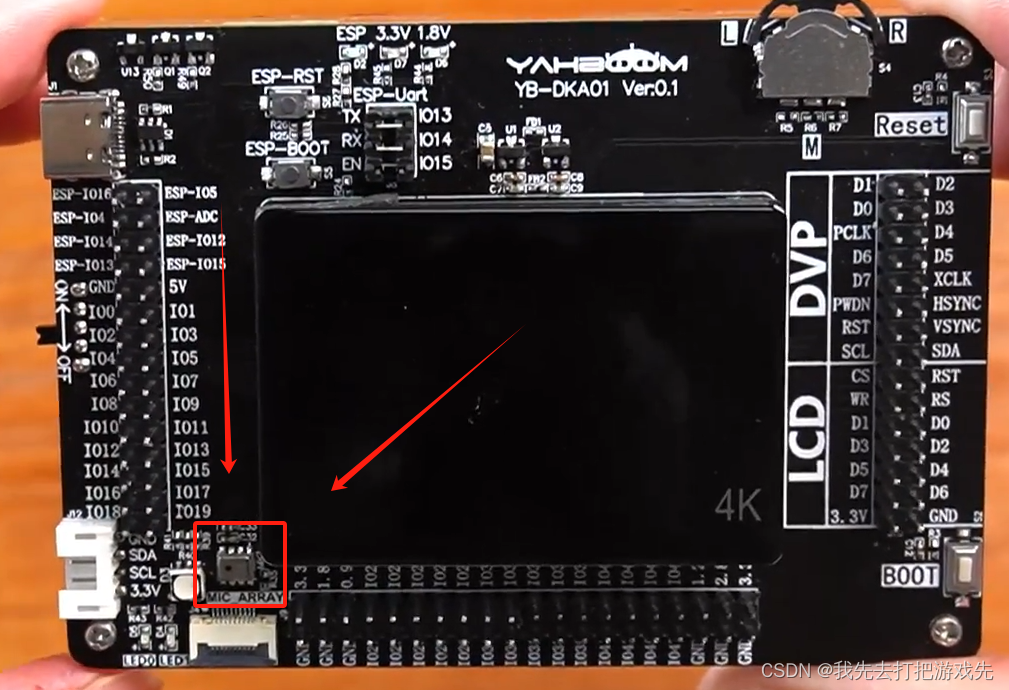

十、RGB灯旁边的这个是一个数字麦克风，可以收录人的话保存起来，再通过扬声器播放。

在这里插入图片描述

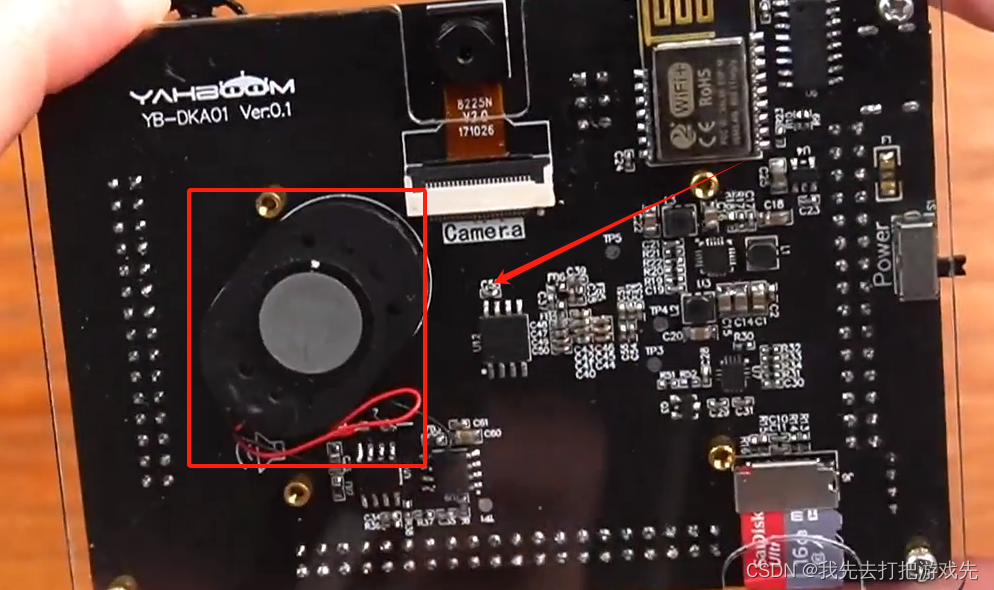

十一、扬声器在开发板的背面

在这里插入图片描述

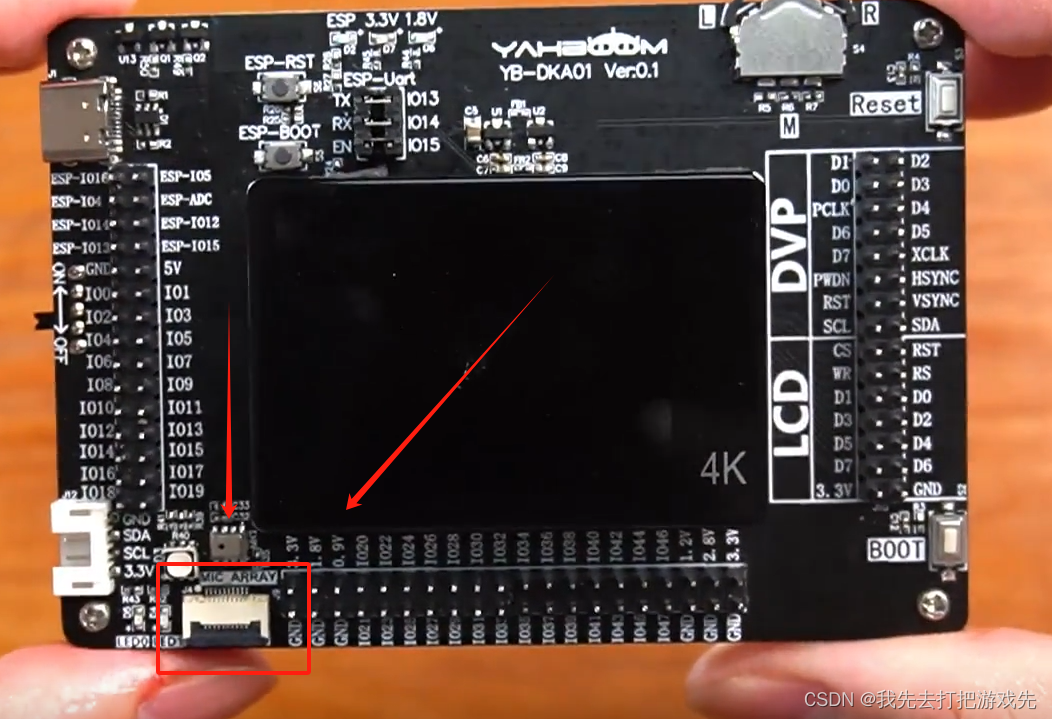

十二、这个是麦克风阵列的接口，可以连接麦克风阵列

在这里插入图片描述

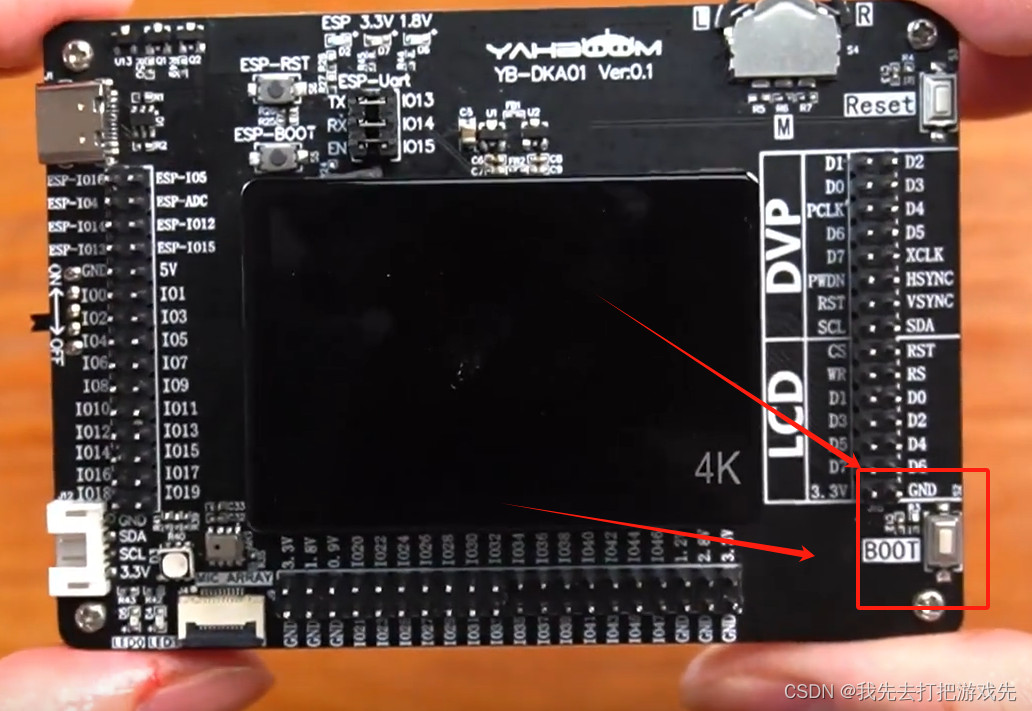

十三、右下角这个是BOOT按键，该按键是K210的一个功能，也可以作为自定义按键使用

在这里插入图片描述

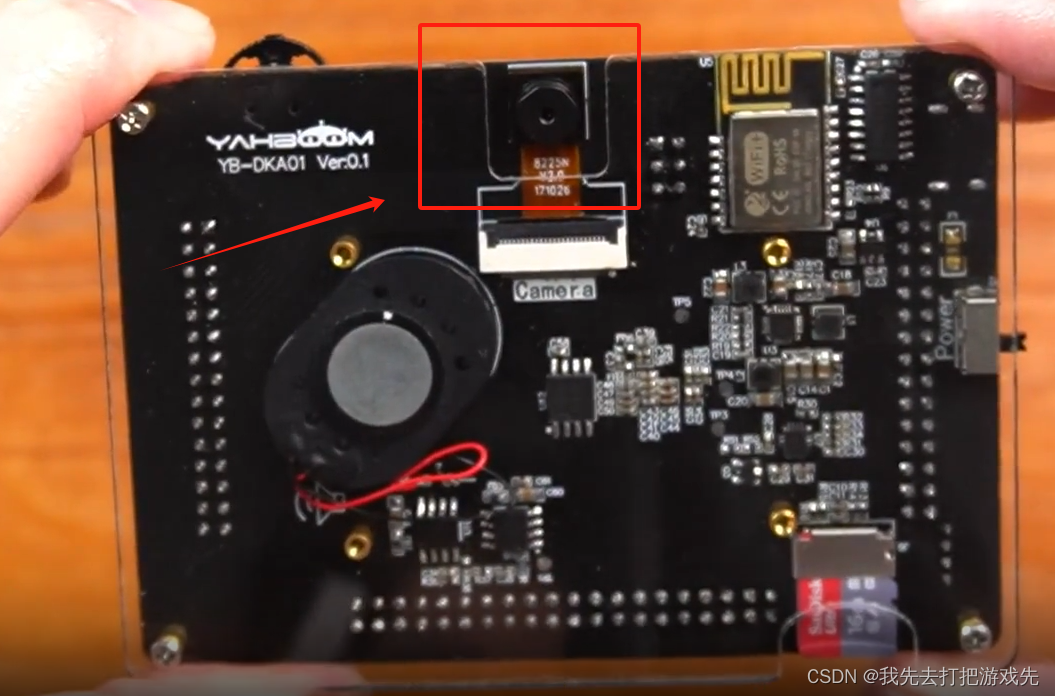

十四、开发板背面中上这里是一个摄像头，这里的摄像头接口可以直接用OV2640的一个摄像头

在这里插入图片描述

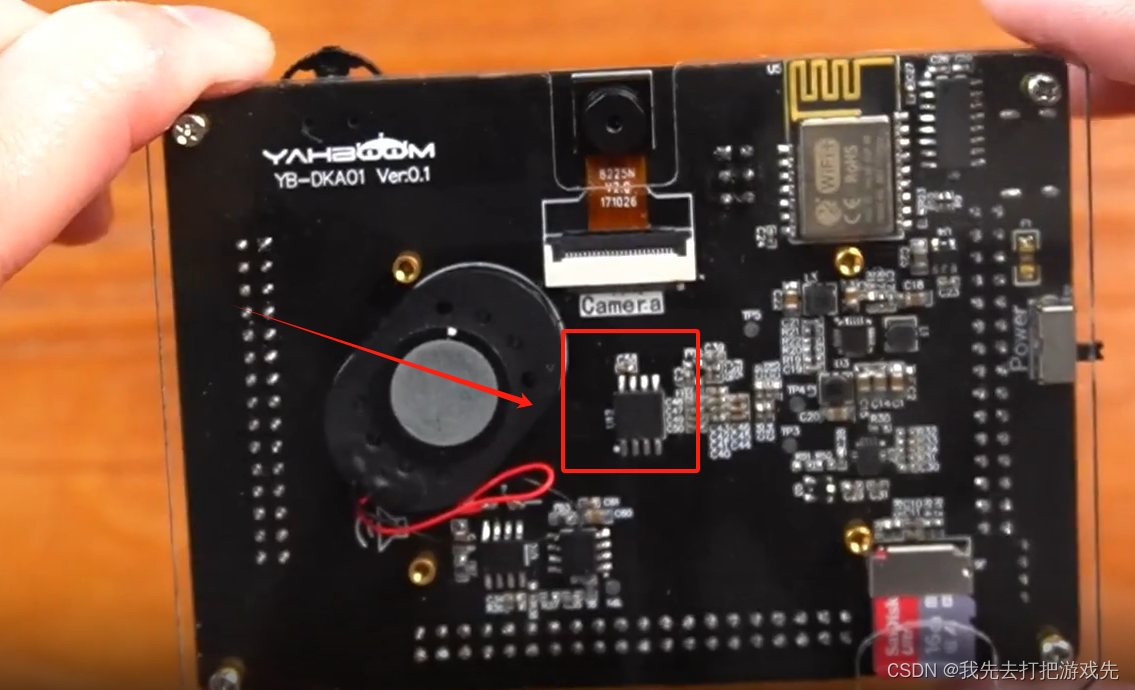

十五、背面中间这个是FLASH芯片，用来存储固件以及保存数据。

在这里插入图片描述

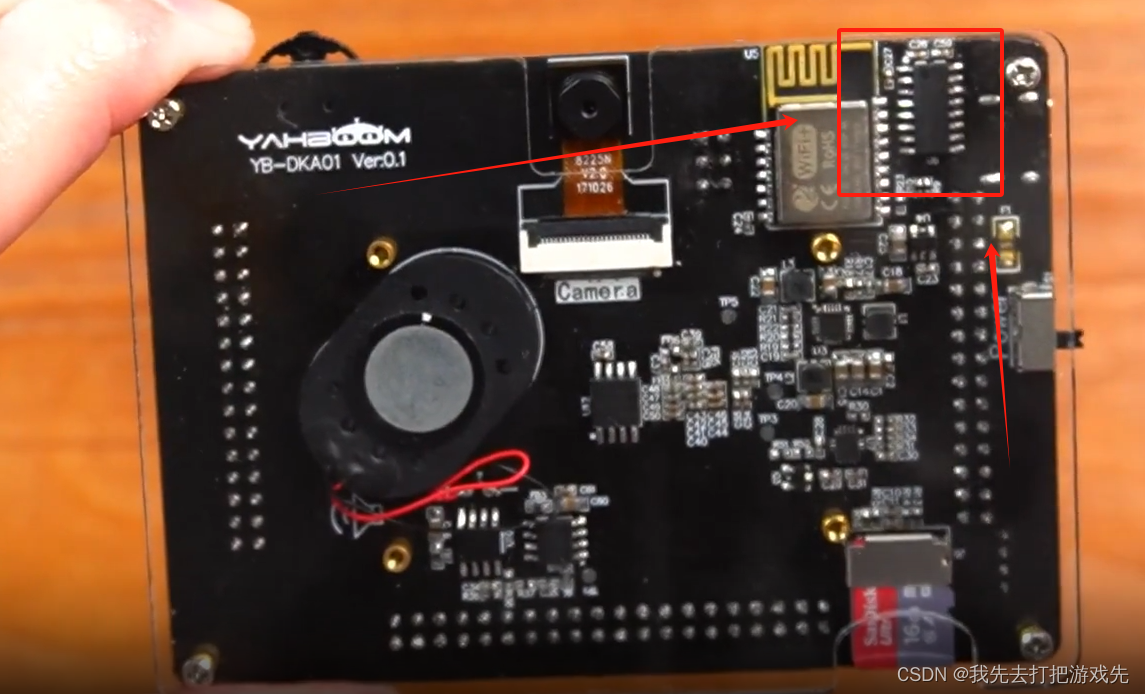

十六、背面右上角是一个CH340芯片，可以用来下载当串口使用

在这里插入图片描述

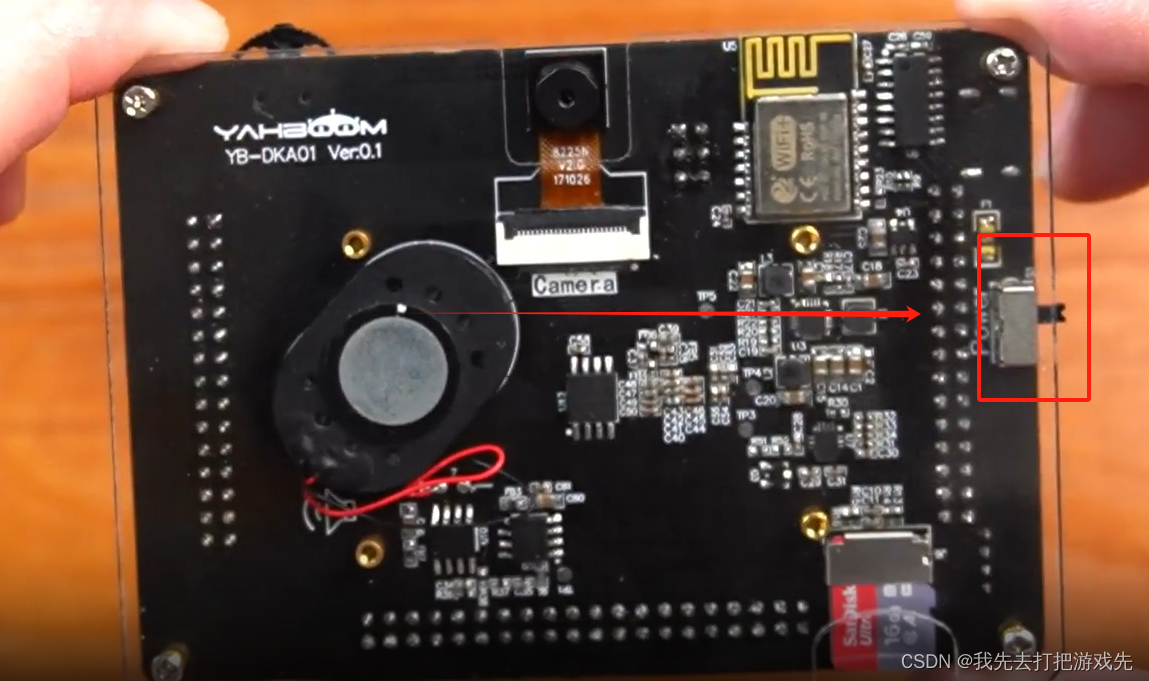

十七、右侧这个是电源总开关

在这里插入图片描述

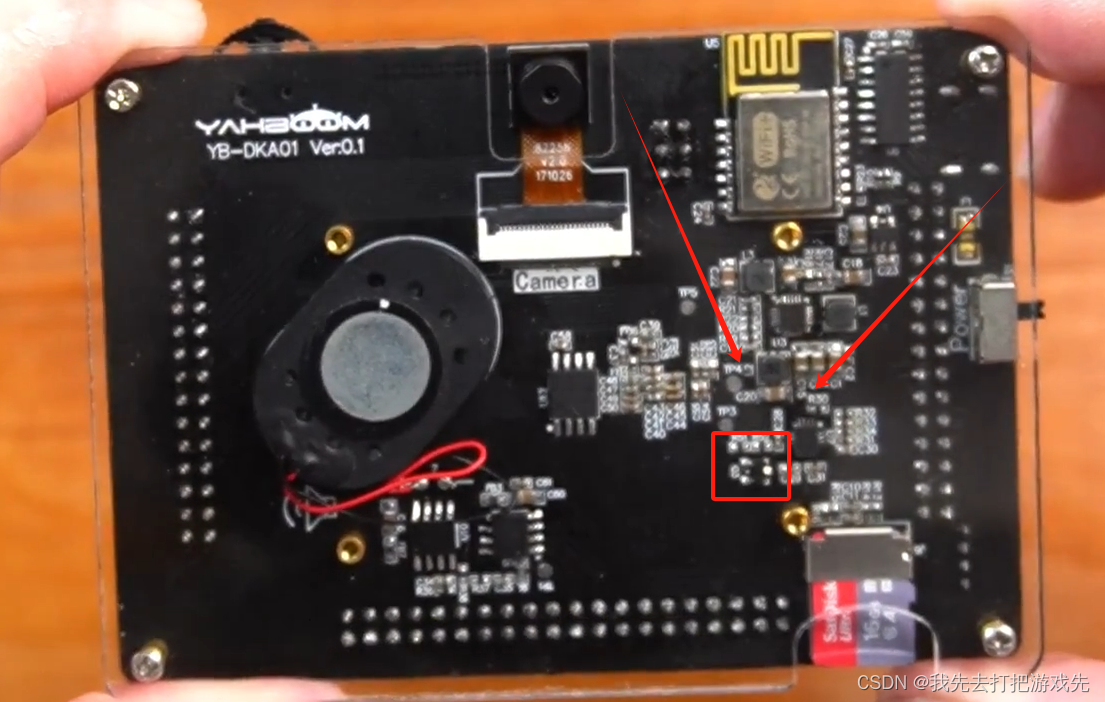

十八、这是ICM20607芯片，是一个三轴陀螺仪+三周加速度计的集成。

在这里插入图片描述

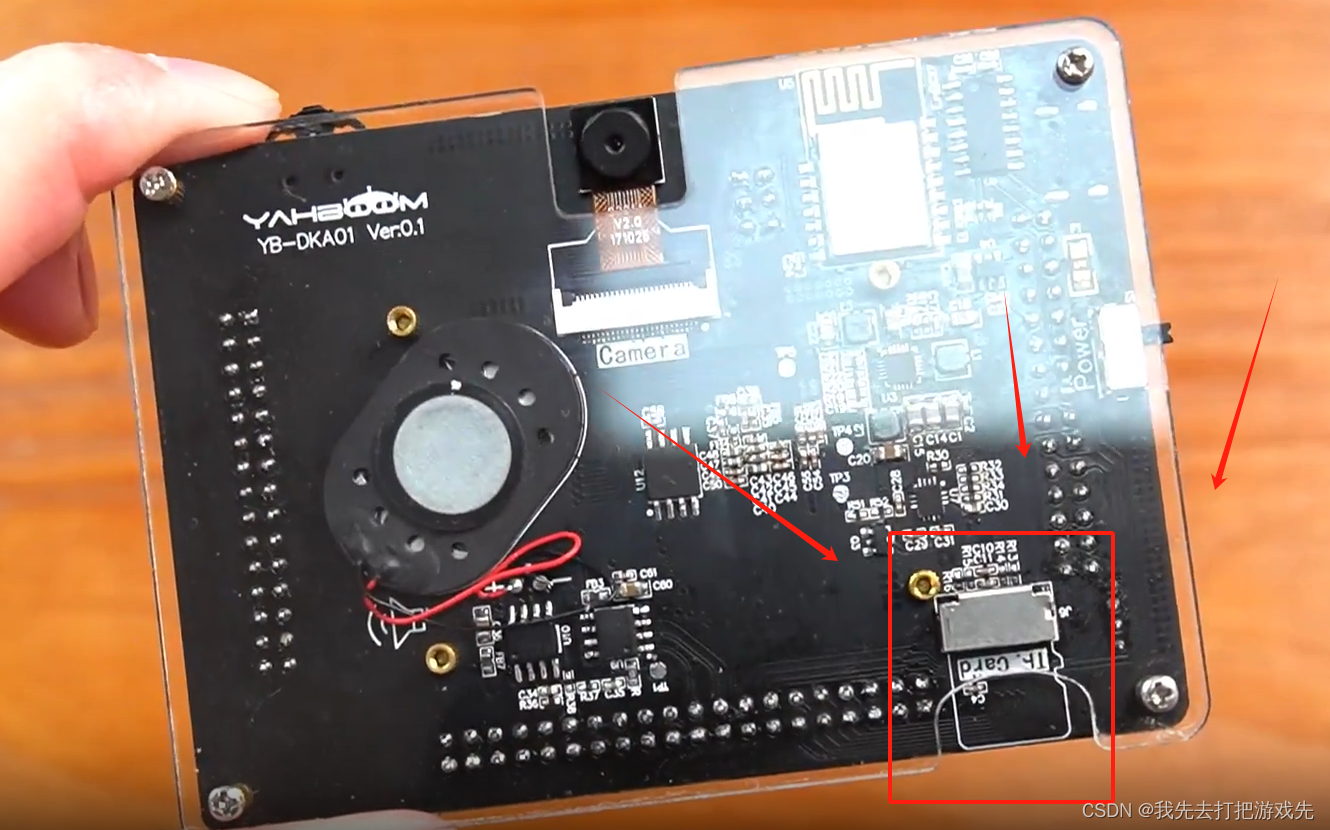

十九、右下角这个是TF卡槽

在这里插入图片描述

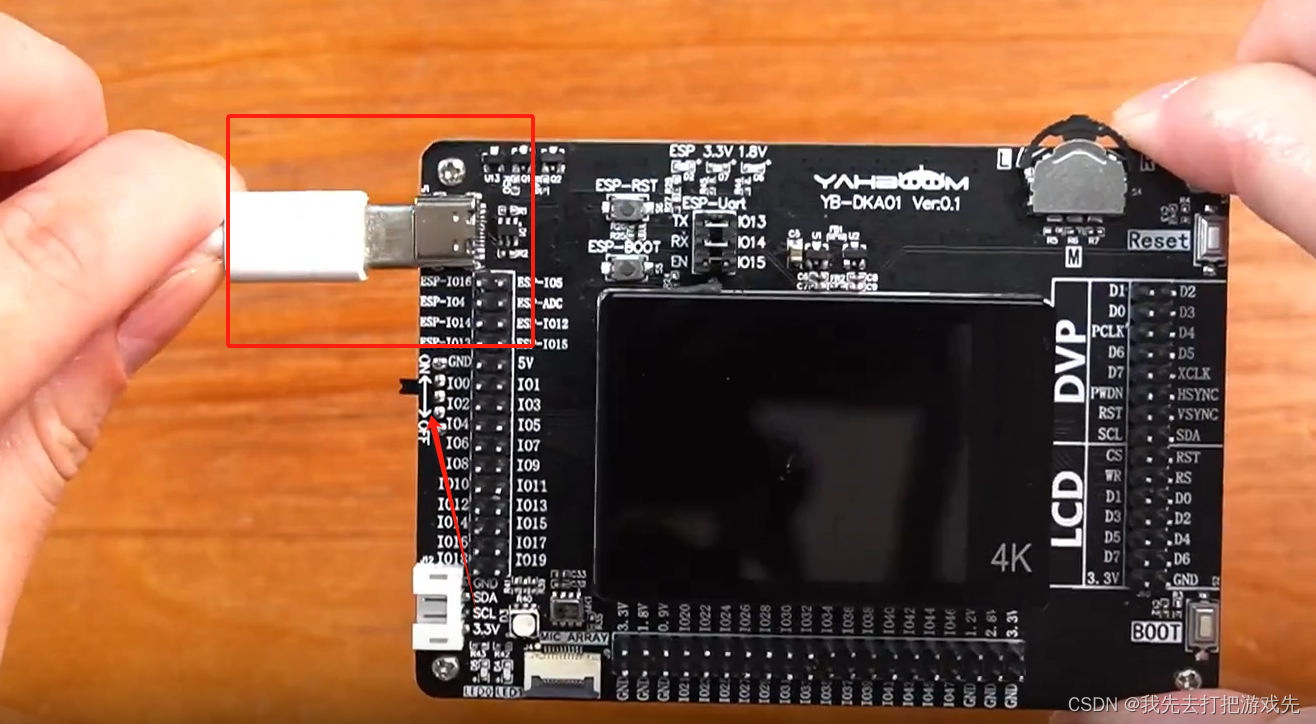

二十、拿出K210开发板给的Type-C连接线，一端连接电脑，一端连接K210开发板。

在这里插入图片描述

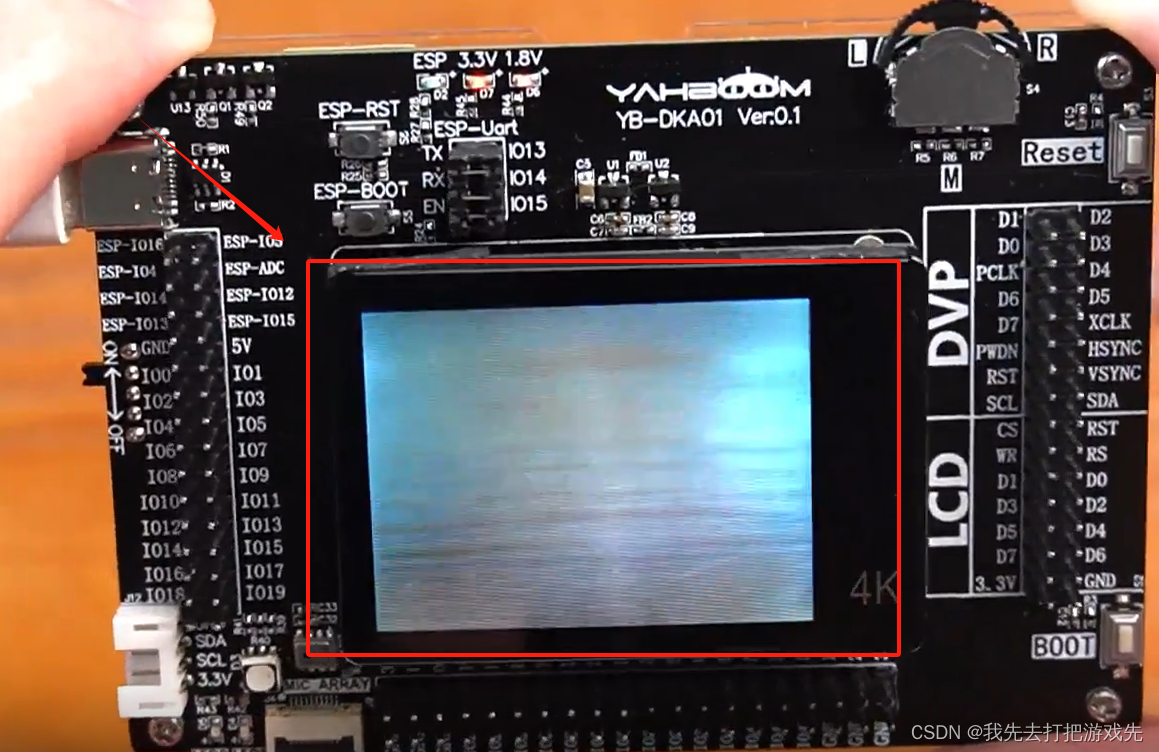

二十一、上电后触摸一下摄像头，可以看到摄像头采集到的画面实时显示在LCD上。

在这里插入图片描述

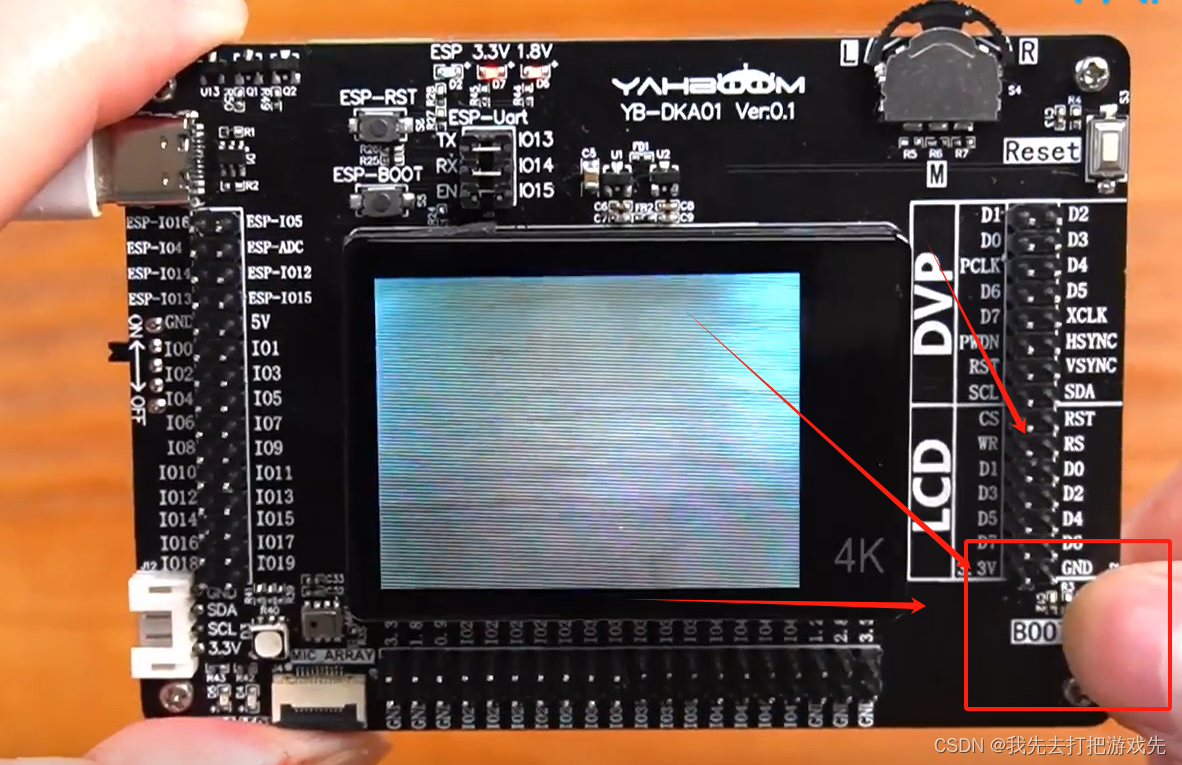

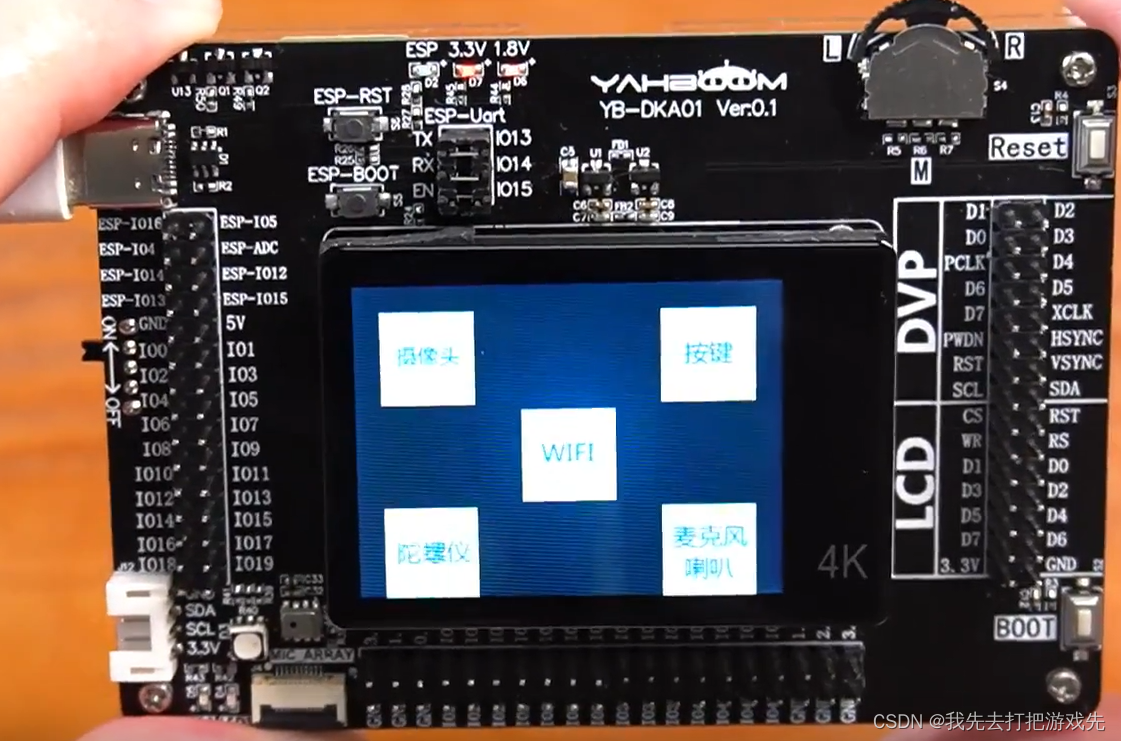

二十二、按一下右下角的BOOT按键，便可以退回主界面，至此，摄像头正常显示的话，就说明摄像头没问题，摄像头测试完成

在这里插入图片描述

二十三、按一下触摸屏右上角的按键

在这里插入图片描述

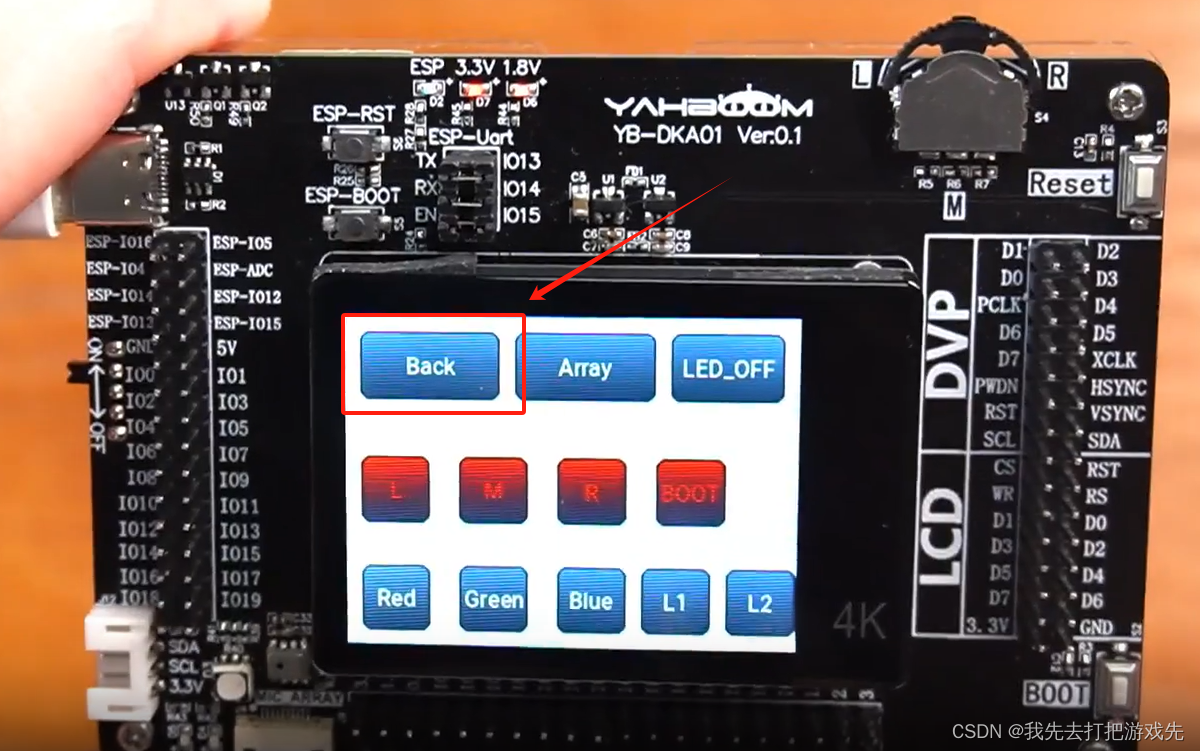

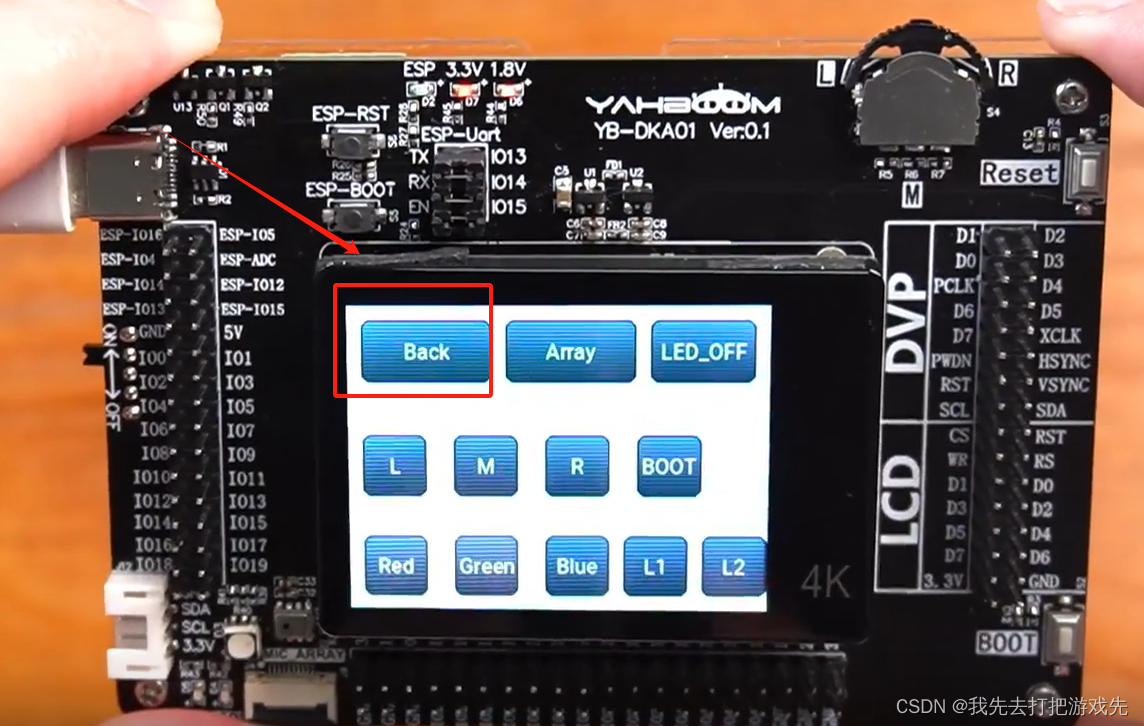

Back表示返回主界面的意思

在这里插入图片描述

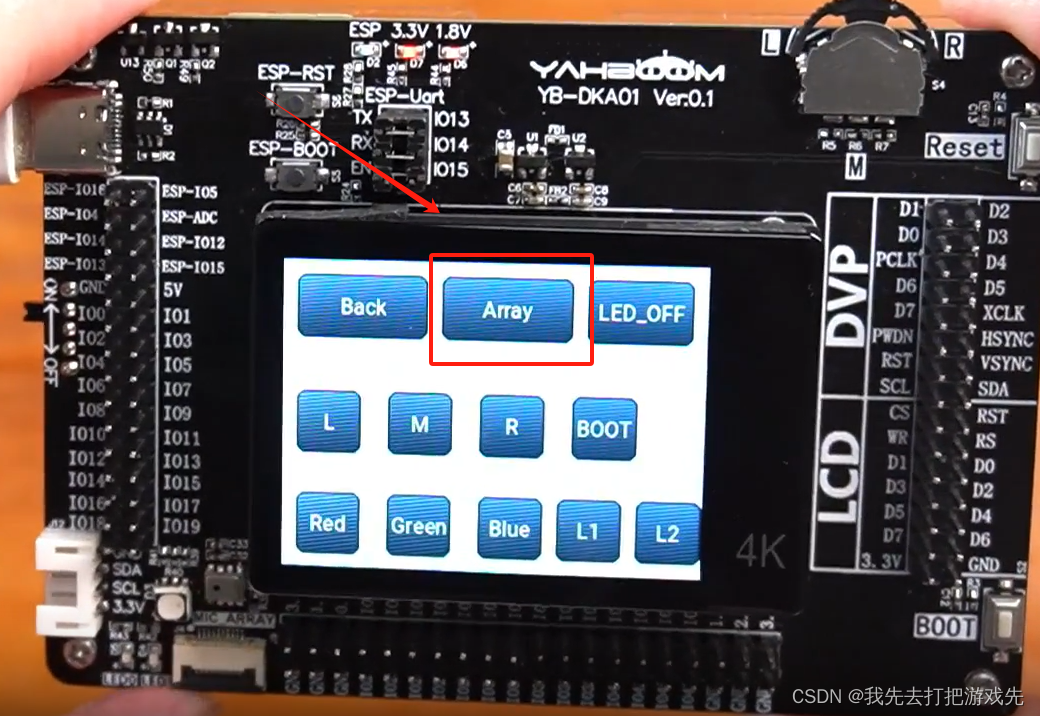

Array表示的是测试麦克风阵列的接口，它的功能是让接口的IO口实现流水灯一样的状态。

在这里插入图片描述

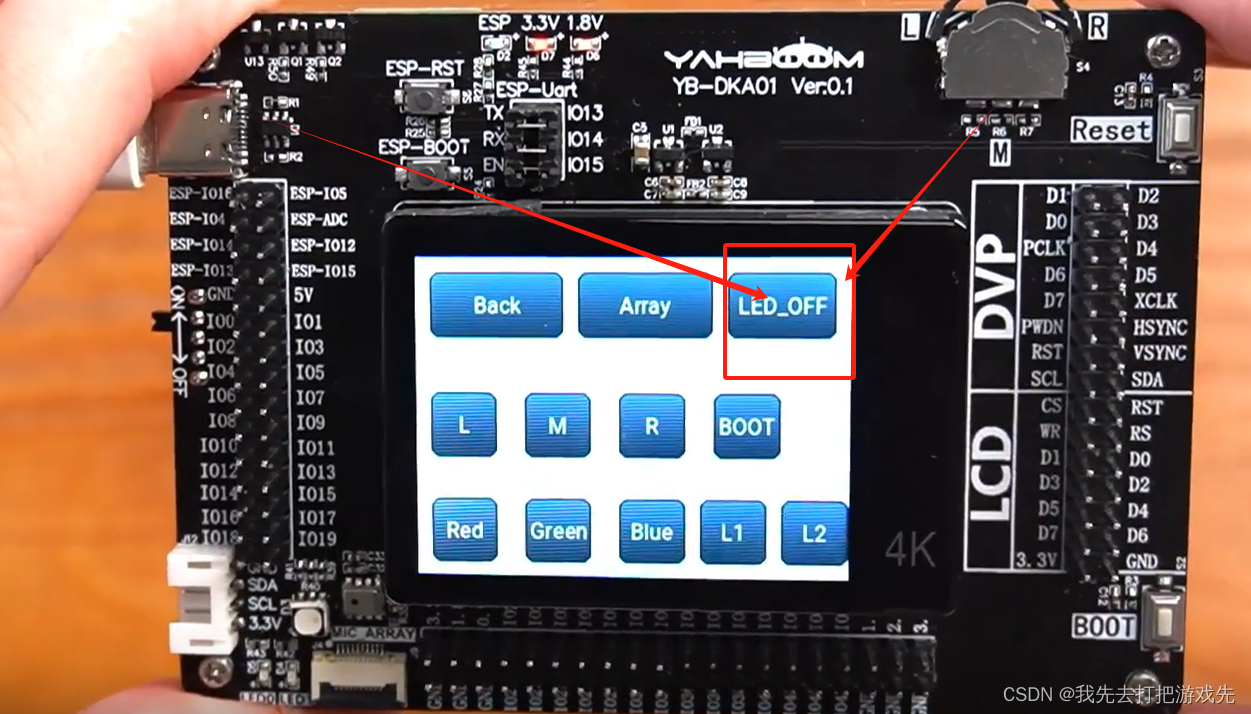

LED_OFF是关闭所有灯

在这里插入图片描述

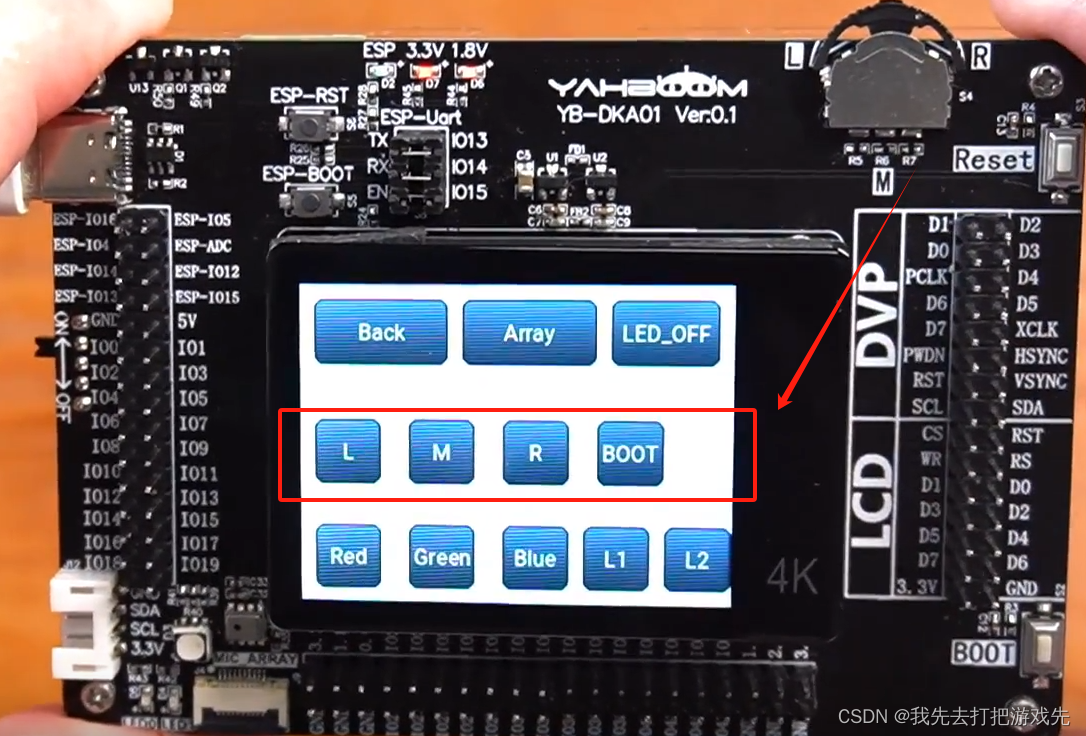

二十四、中间这行是按键的测试

在这里插入图片描述

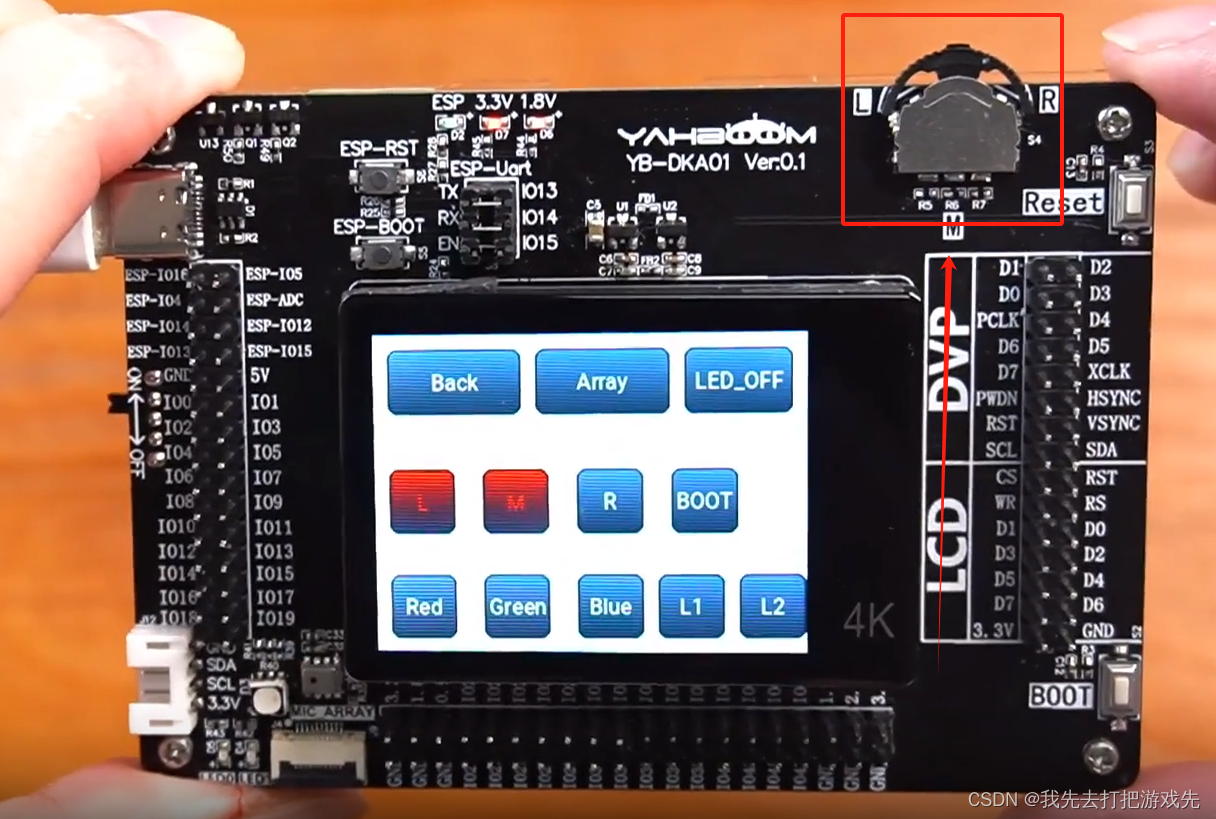

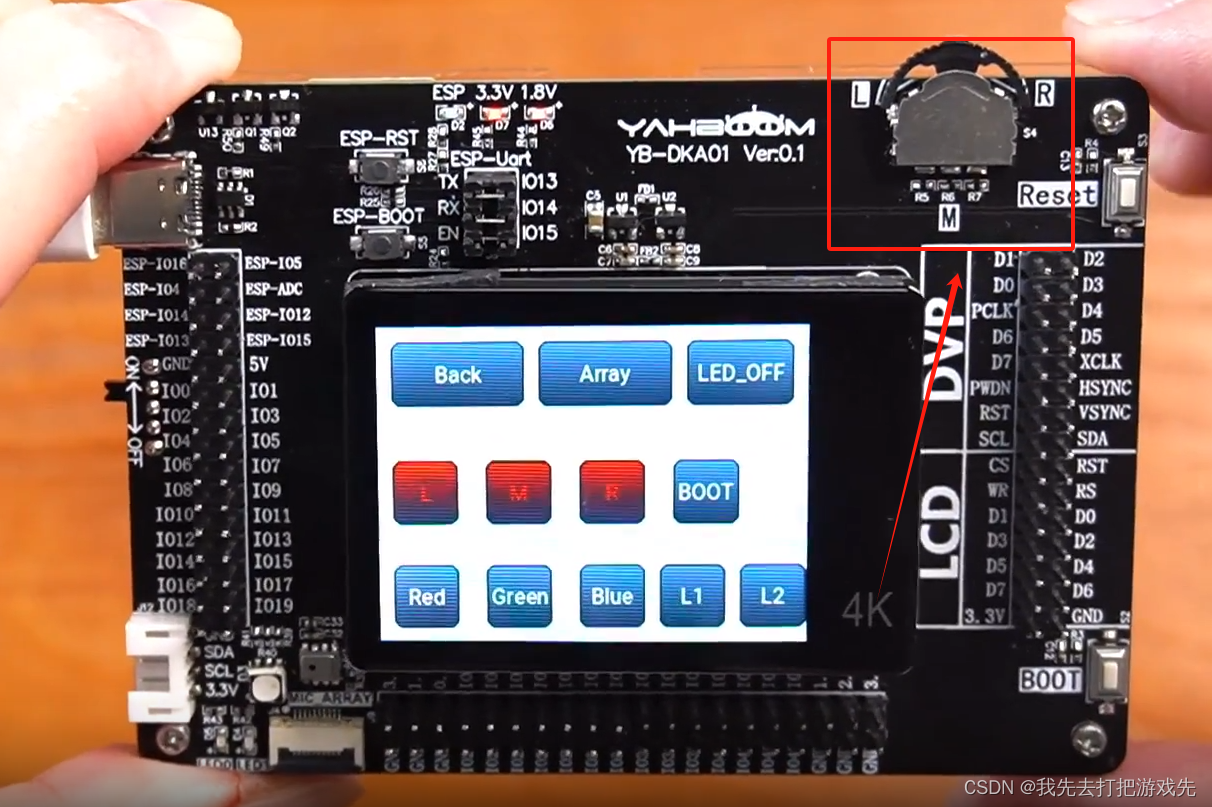

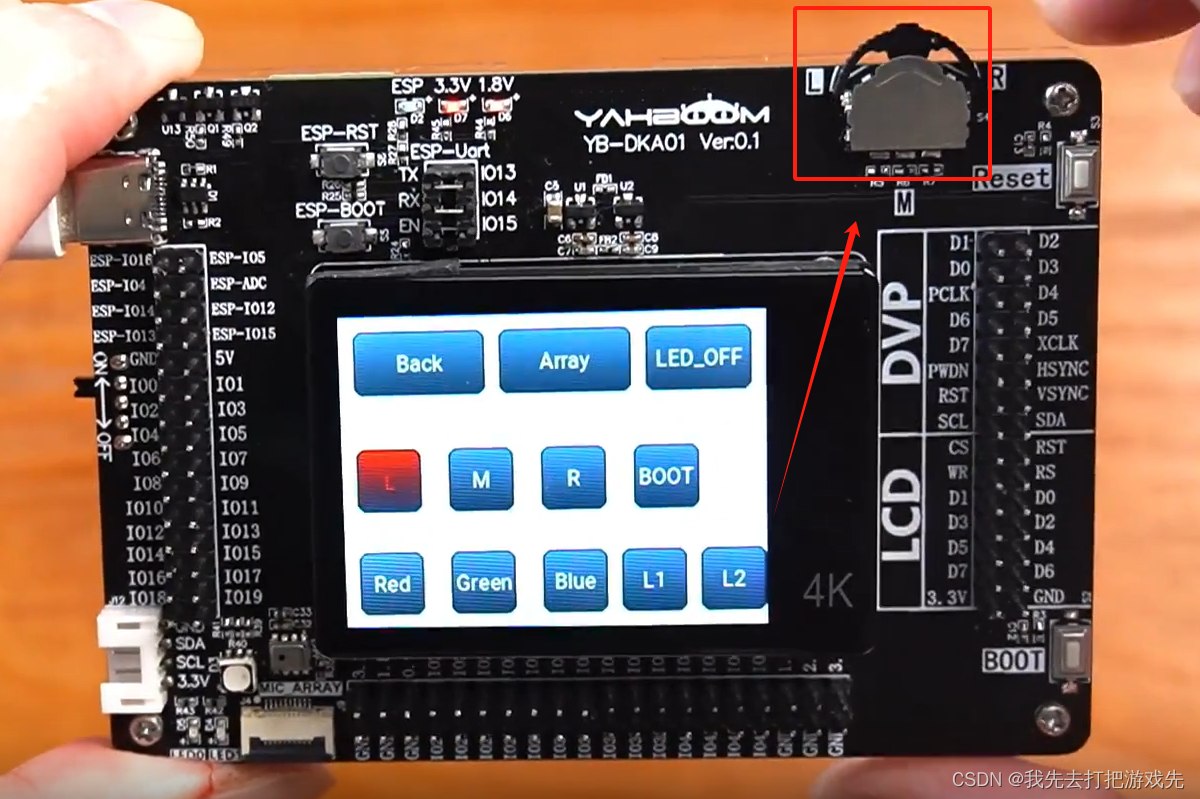

把右上角的按键拨向左边，可以看到L变红

在这里插入图片描述

把右上角的按键往下按，可以看到M变成红色

在这里插入图片描述

把右上角的按键拨向右边，可以看到R变成红色

在这里插入图片描述

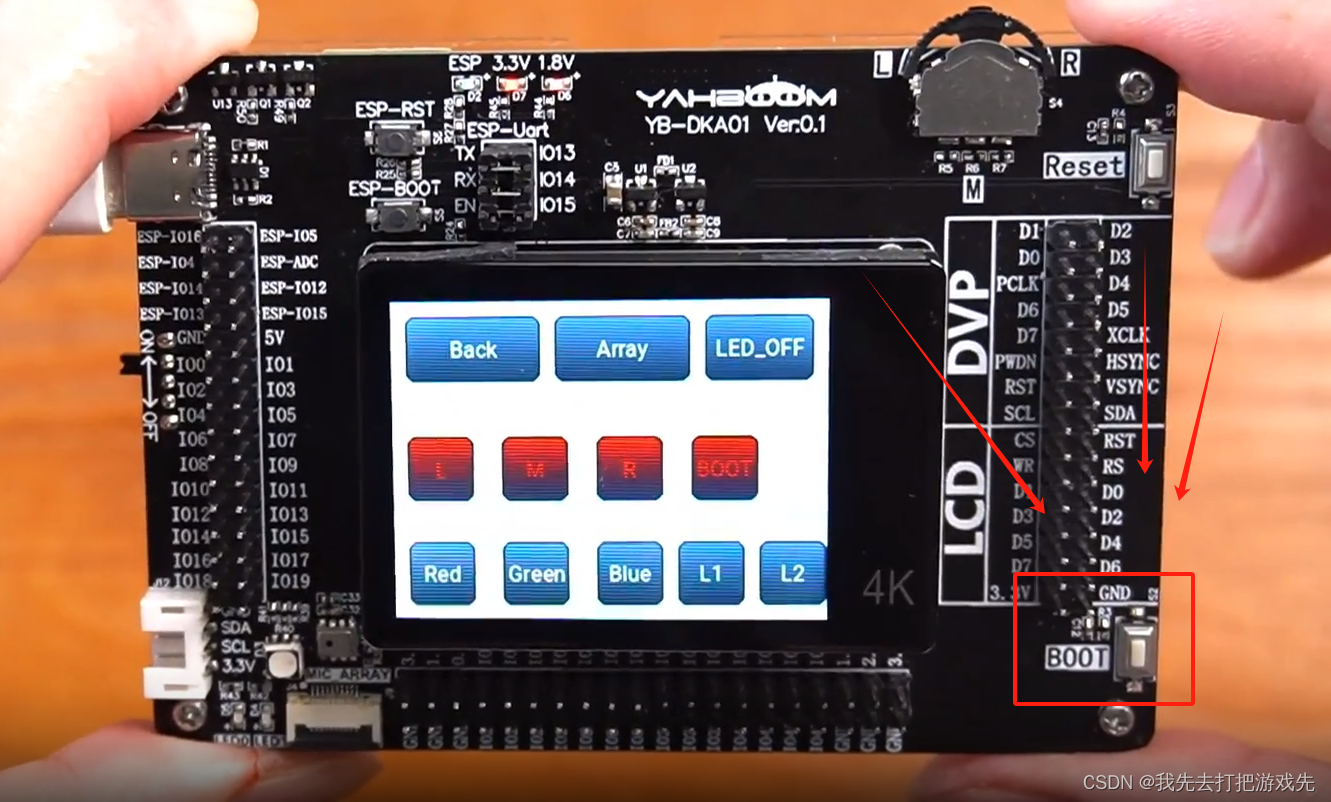

按下BOOT按键，BOOT也变成红色

在这里插入图片描述

说明这几个按键都没问题

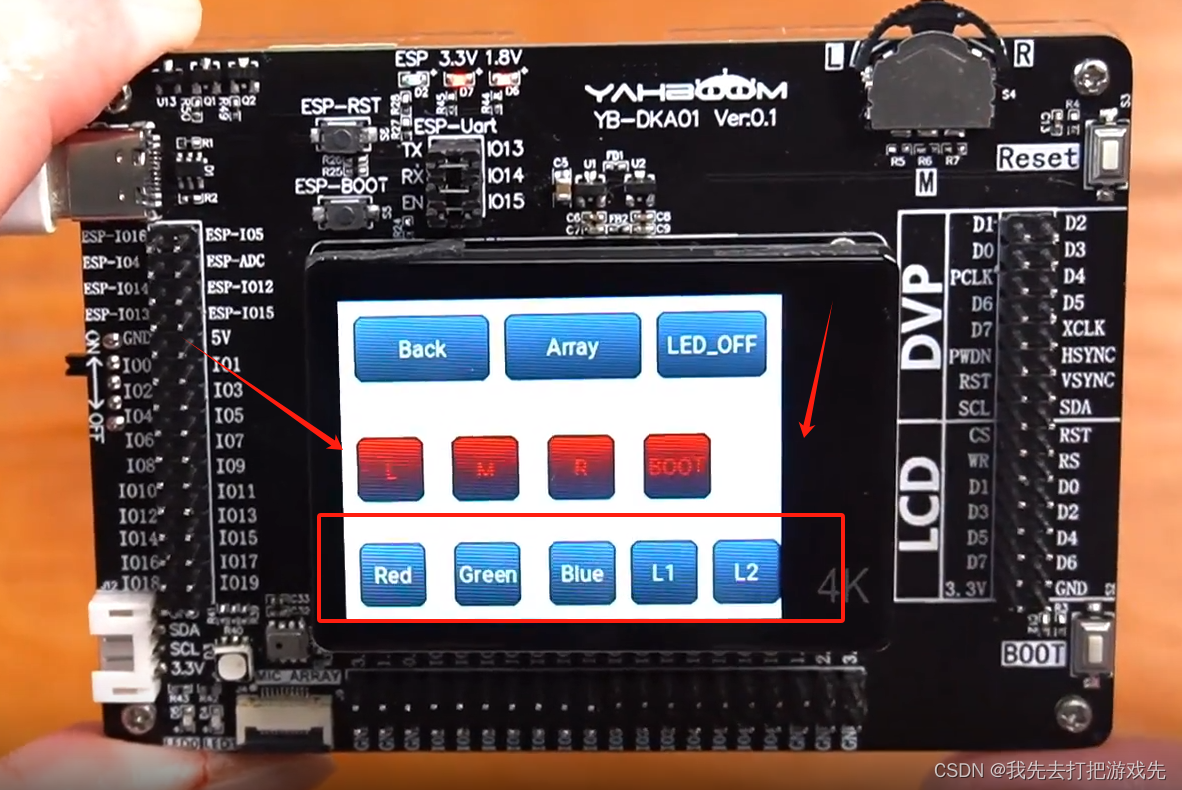

二十五、最下面这行是点灯

在这里插入图片描述

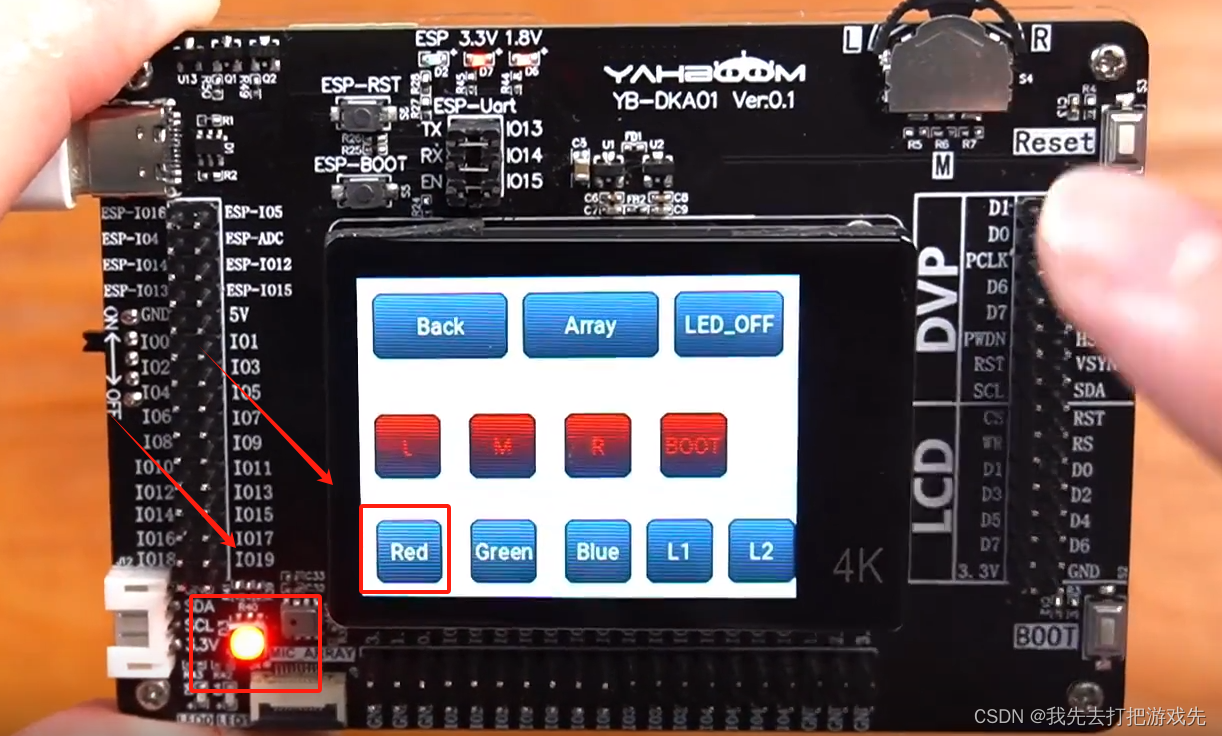

按一下RED,红灯亮起

在这里插入图片描述

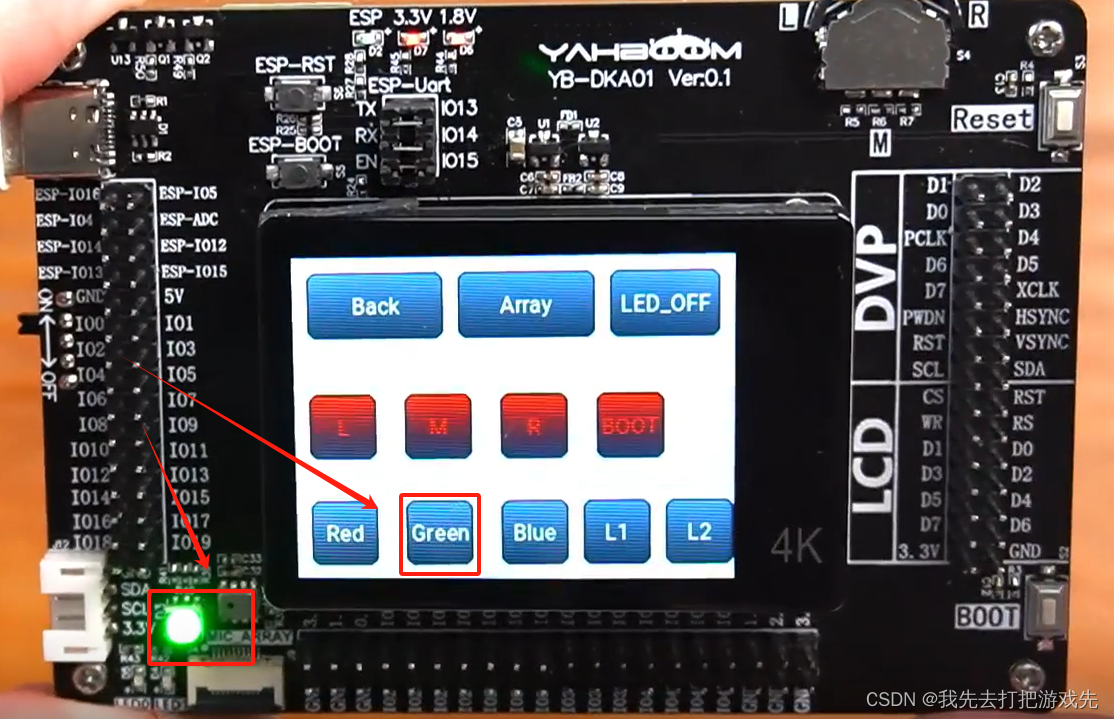

按一下Green，绿灯亮起

在这里插入图片描述

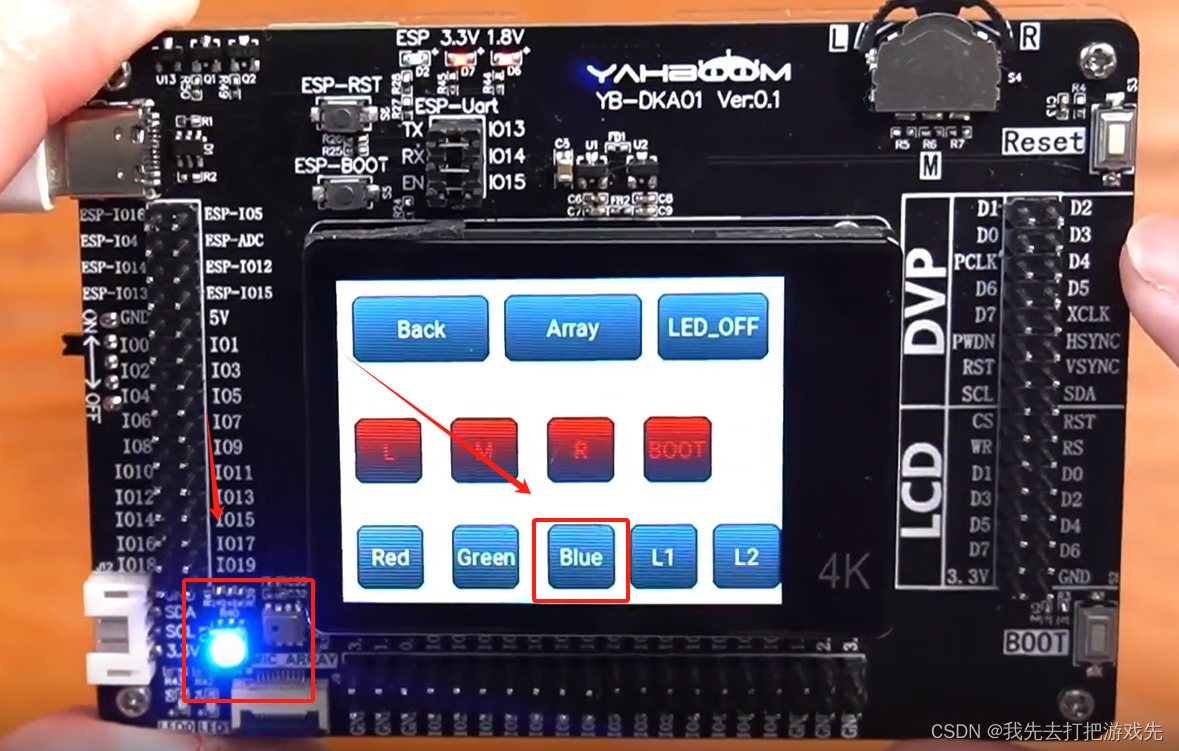

按一下Blue，蓝灯亮起

在这里插入图片描述

最后的L1和L2对应的是左下角两个LED，同样的按下后会亮

在这里插入图片描述

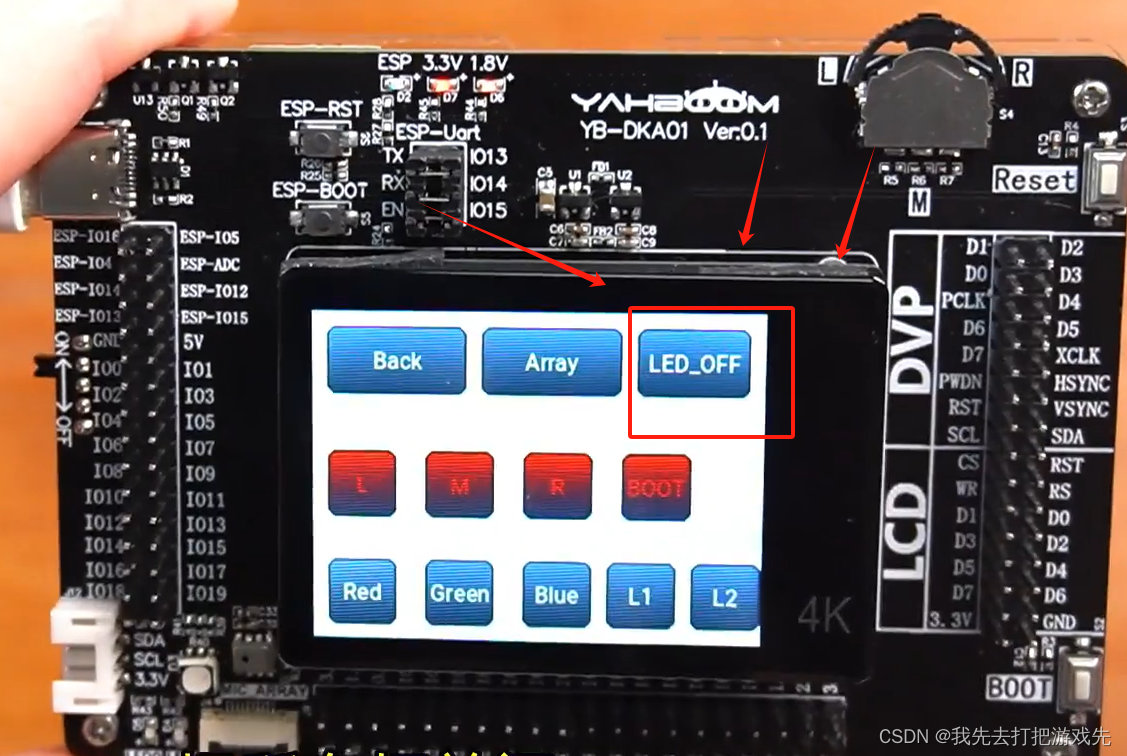

点下这个LED_OFF，所有的灯便会关闭

在这里插入图片描述

点击Back退出到主界面

在这里插入图片描述

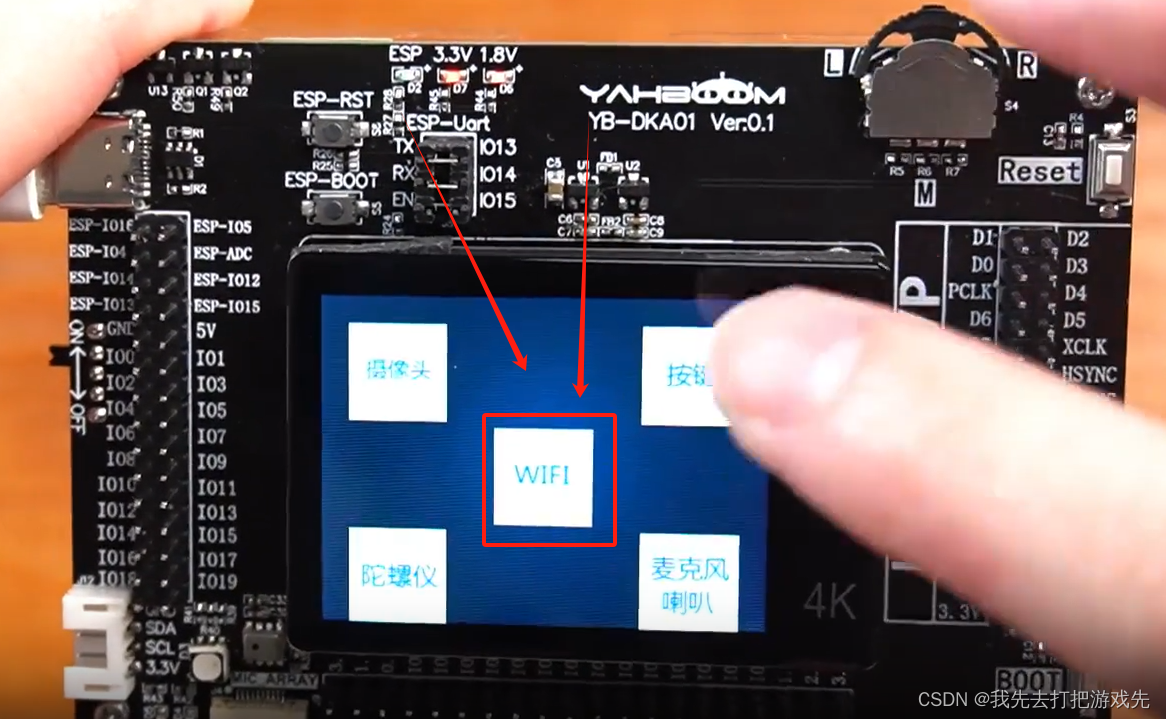

二十六、接下来测试WIFI模块，触摸一下屏幕上的WIFI

在这里插入图片描述

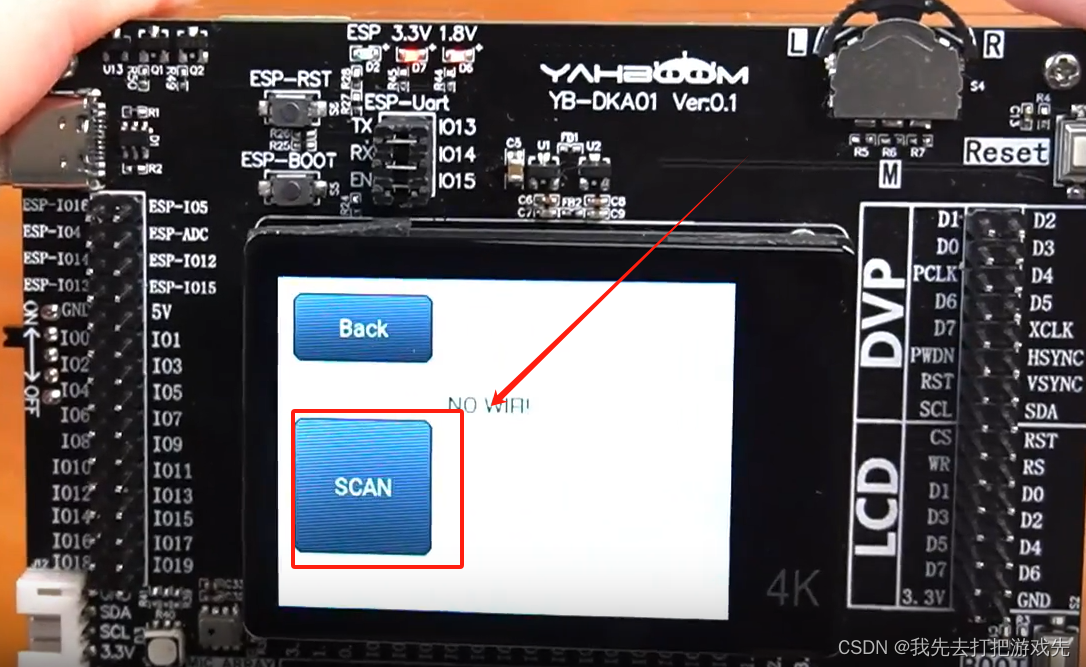

二十七、点击SCAN进行WIFI扫描

在这里插入图片描述

等待几秒后，便可看到扫描出来的WIFI，不过最多只可以显示三个

在这里插入图片描述

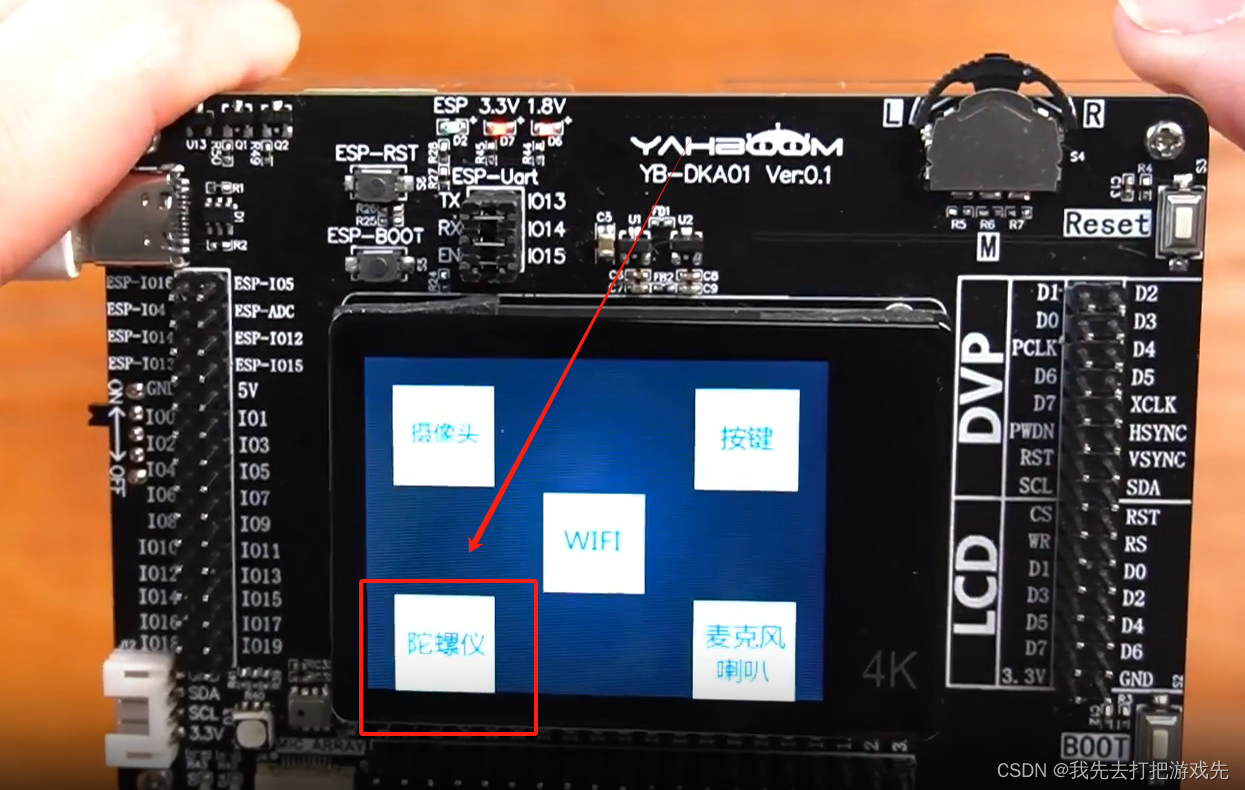

二十八、测试陀螺仪

在这里插入图片描述

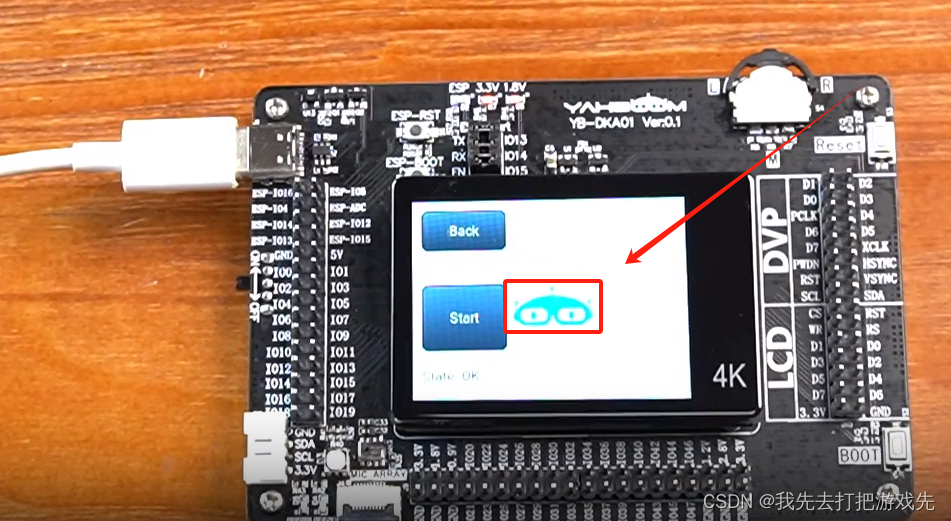

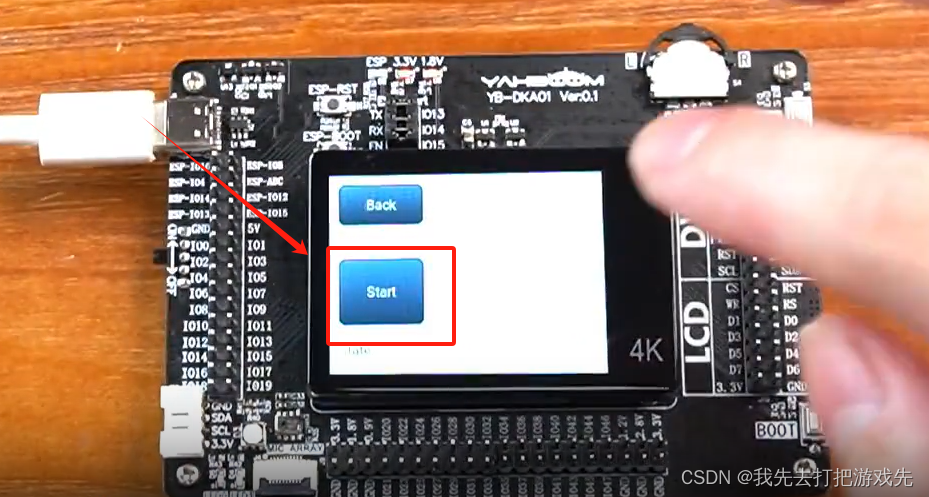

把开发板放到平面上，点击Start

在这里插入图片描述

等到机器人回到中间位置，表示可以开始测试

在这里插入图片描述

把开发板向左偏移，可以看到机器人也向左移动

在这里插入图片描述

把开发板向上偏移，机器人也向上偏移

在这里插入图片描述

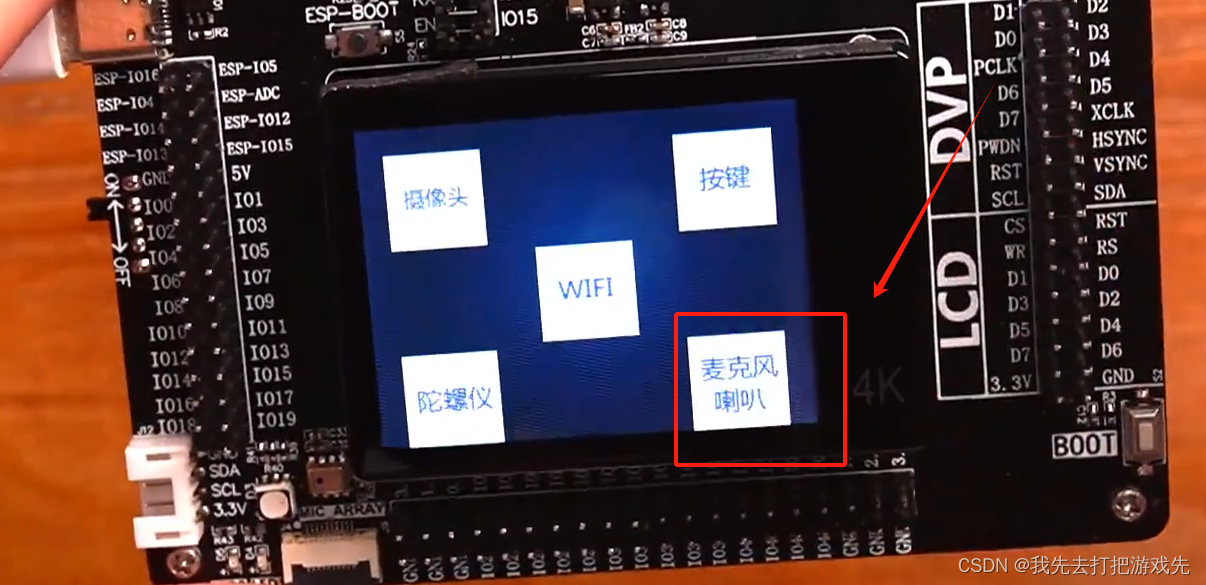

二十九、测试麦克风

触摸麦克风

在这里插入图片描述

SD表示测试SD卡初始化

在这里插入图片描述

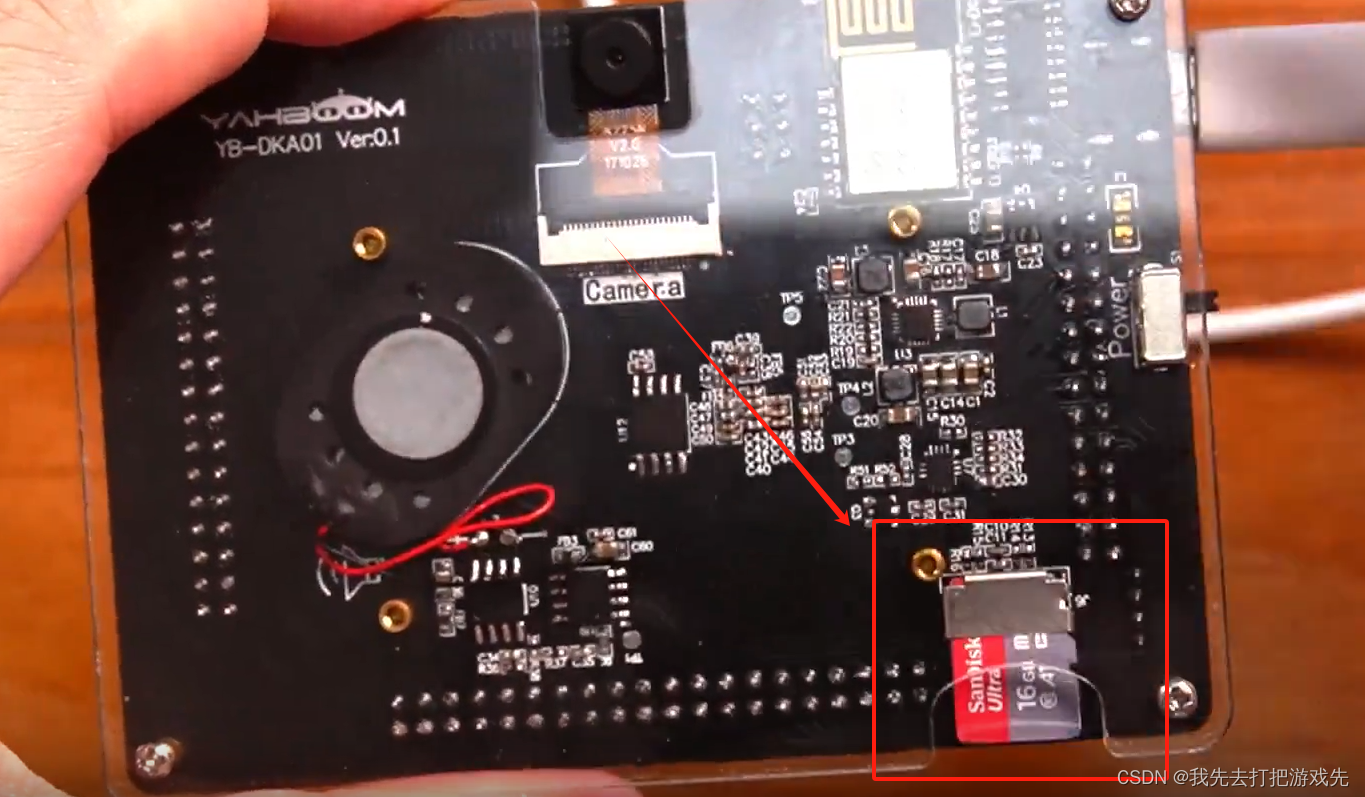

首先，开发板背面插上TF卡

在这里插入图片描述

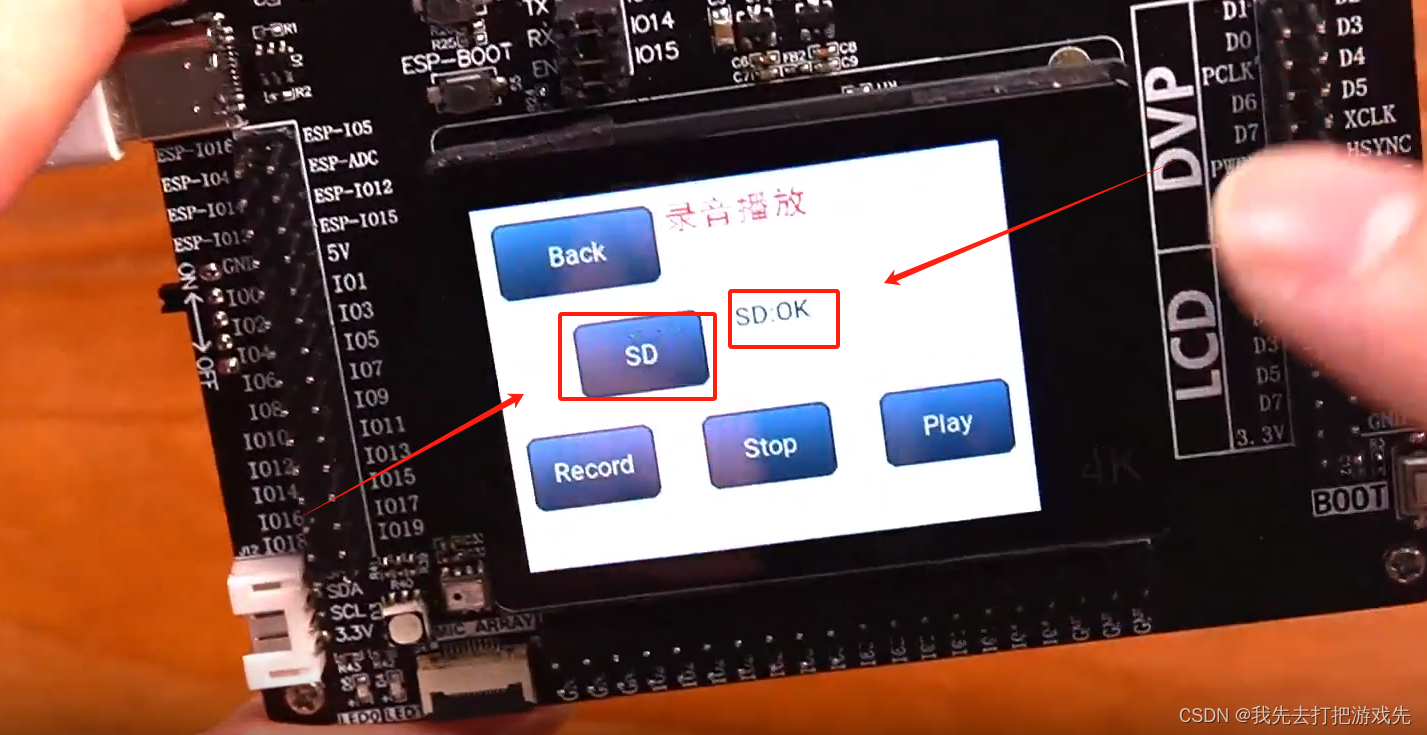

触摸SD，出现SD OK ，则表示SD初始化成功

在这里插入图片描述

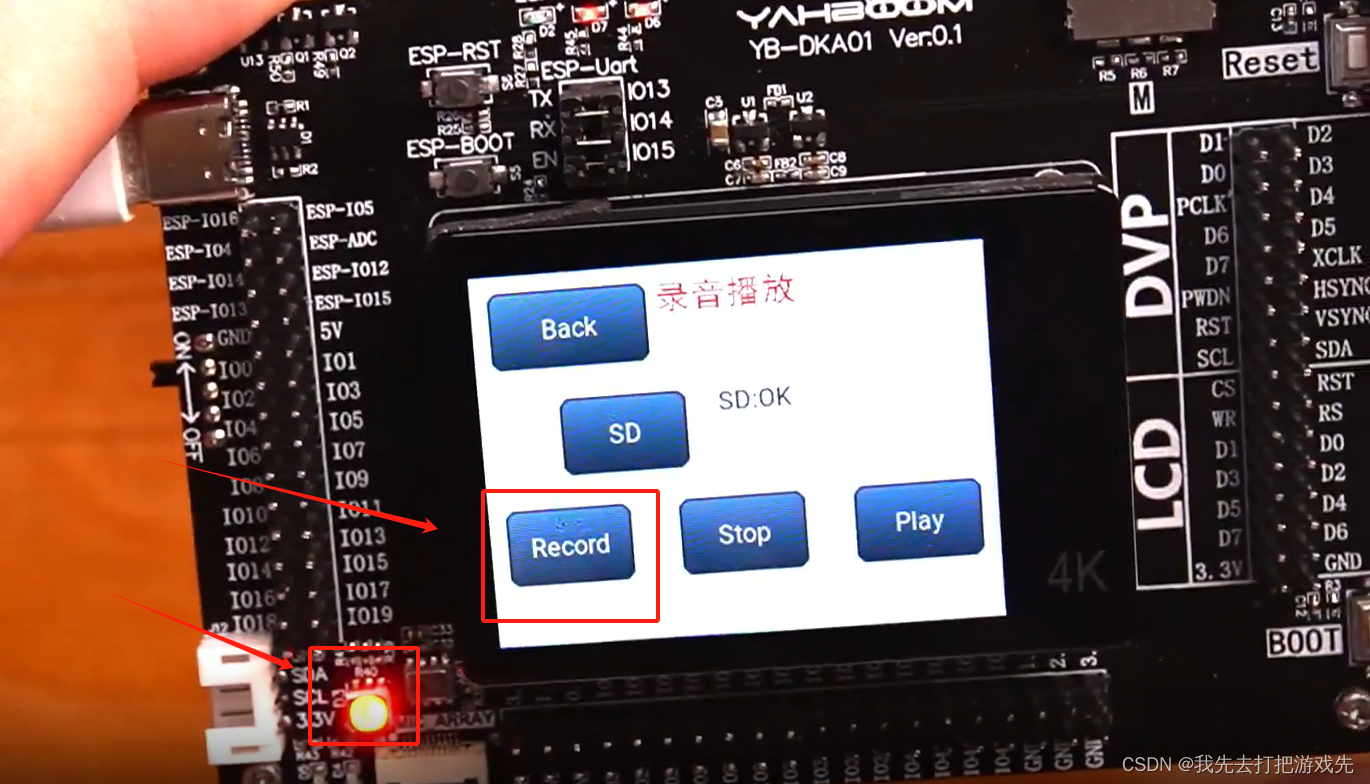

点击Record，左下角的红灯会闪烁，表示开始录音

在这里插入图片描述

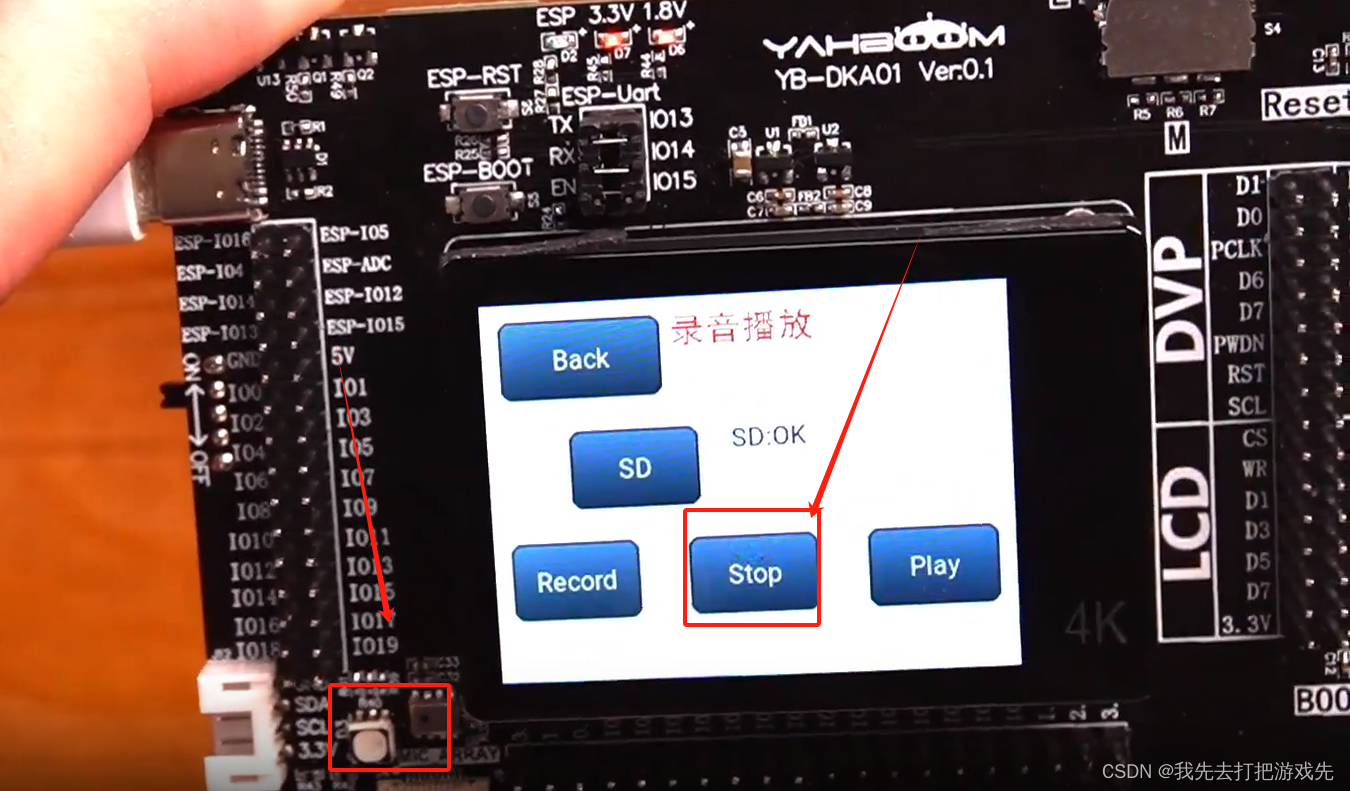

点击Stop停止录音，红灯也停止闪烁

在这里插入图片描述

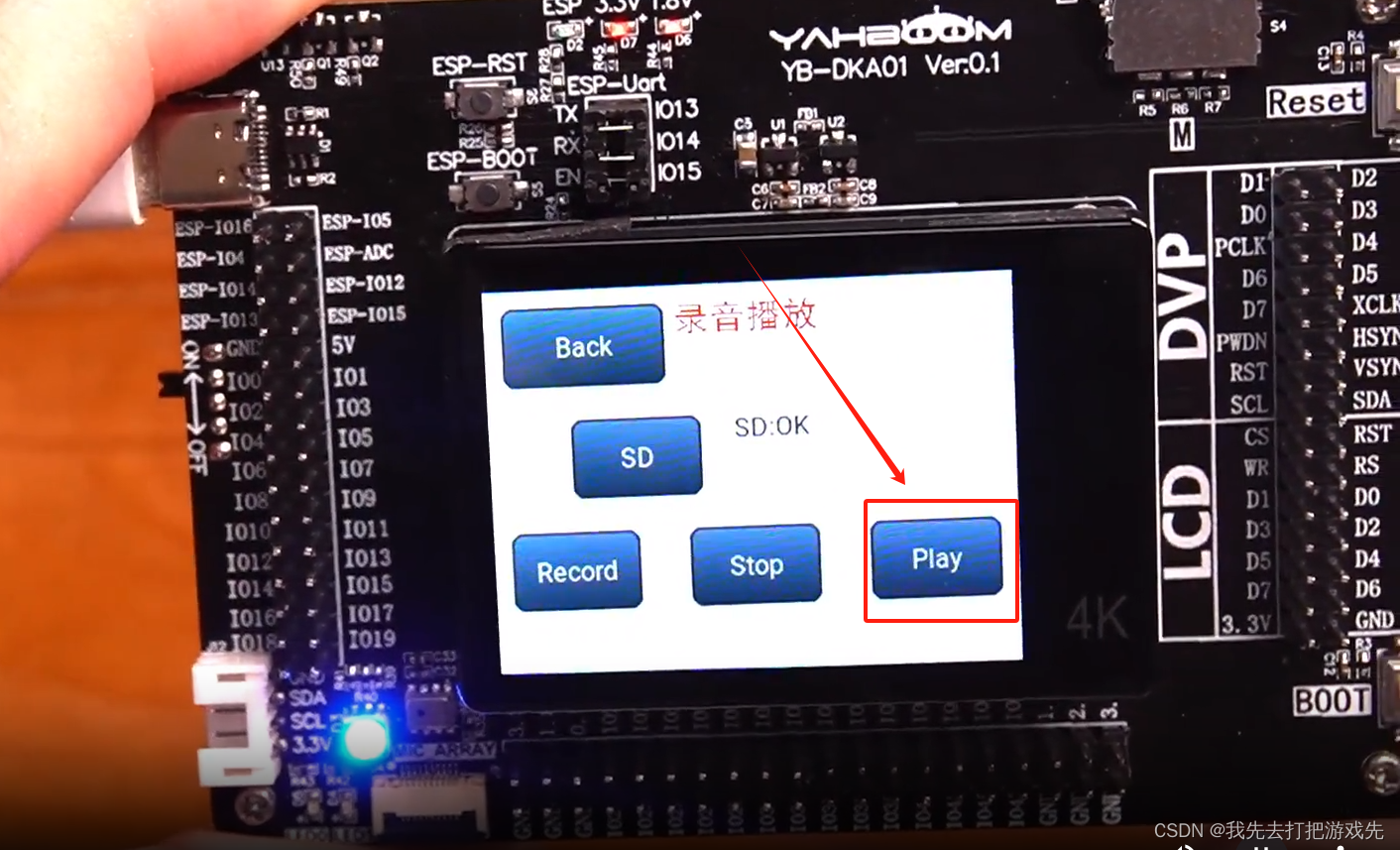

点击Play可以播放刚刚录制的声音

在这里插入图片描述
