【电力电子技术速通】五、DC-DC变流电路（二）Buck-Boost与其余三种斩波

这一页基本只考结论性的东西。

1.升降压斩波电路（Buck-Boost Chopper）

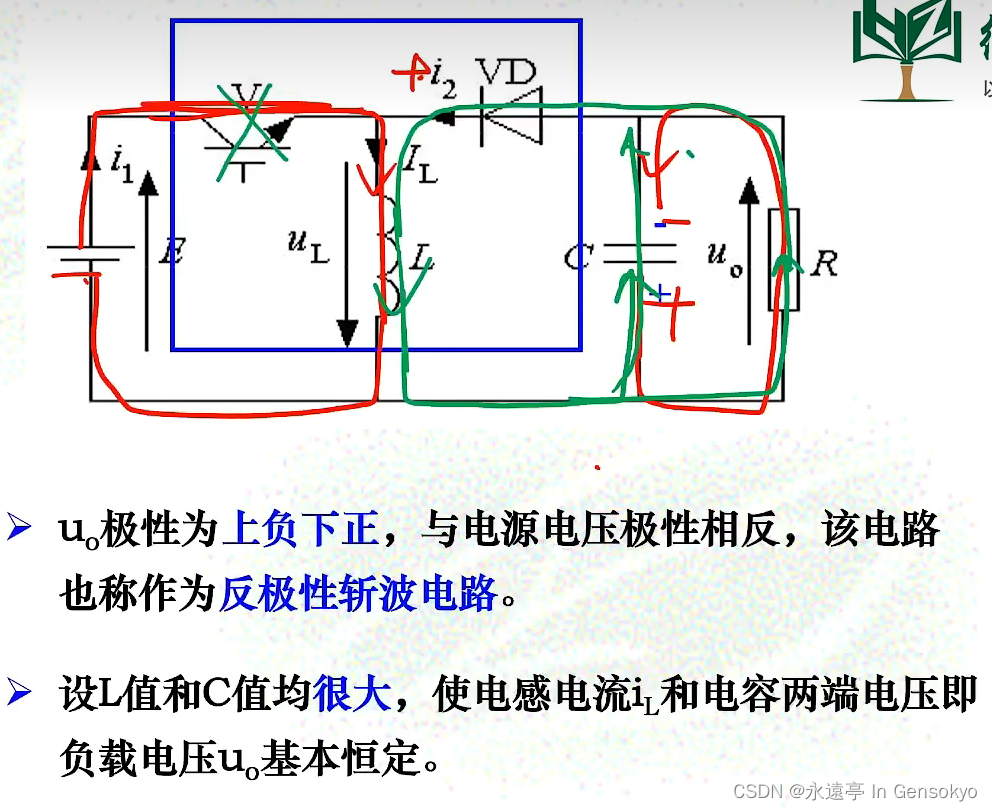

开关管导通时为红色回路，电源给电感充电，电容给负载供电；关断时为绿色回路

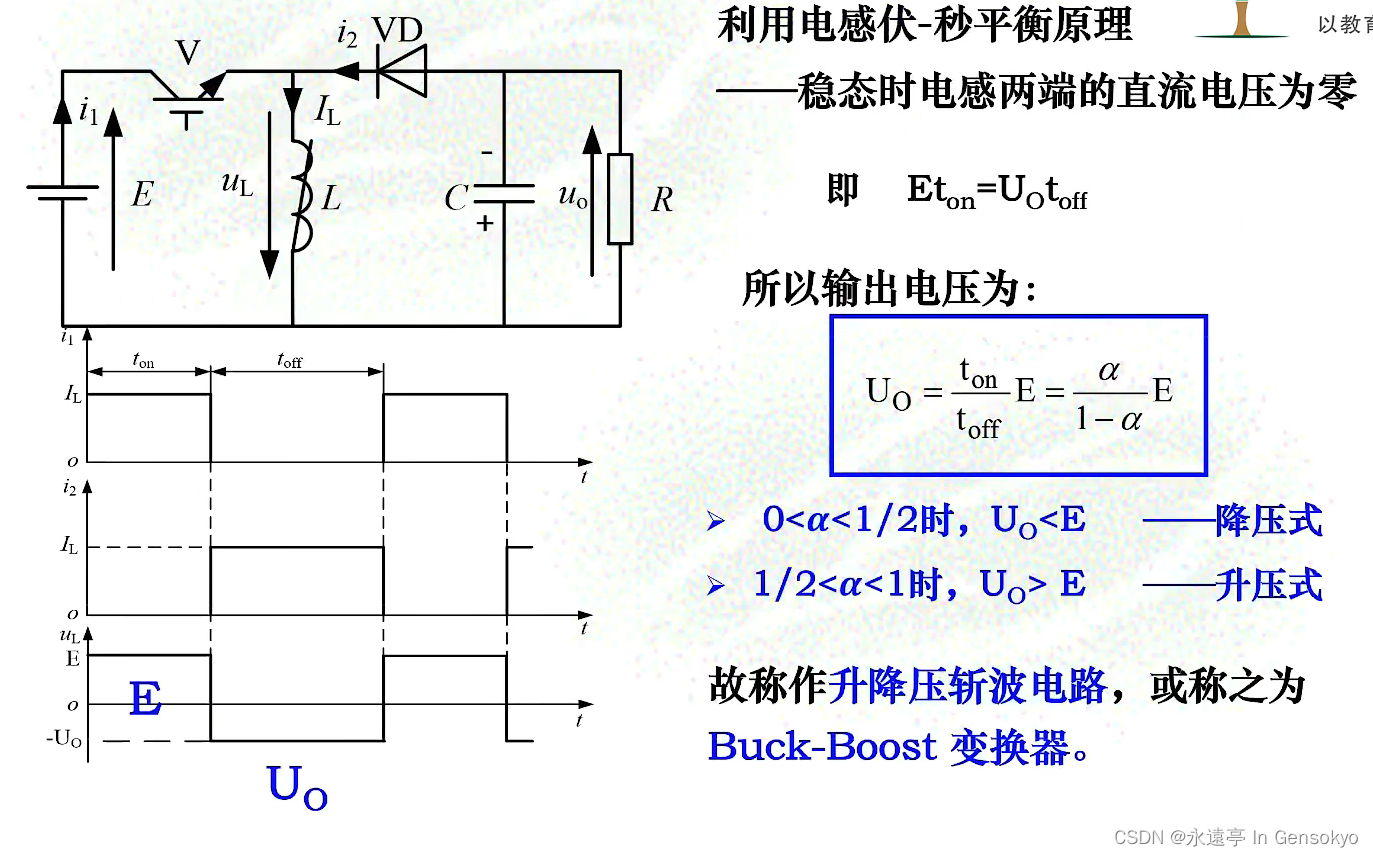

 这电路最大特点就是占空比可以改变电路的工作方式，然后一个特点就是反极性输出。

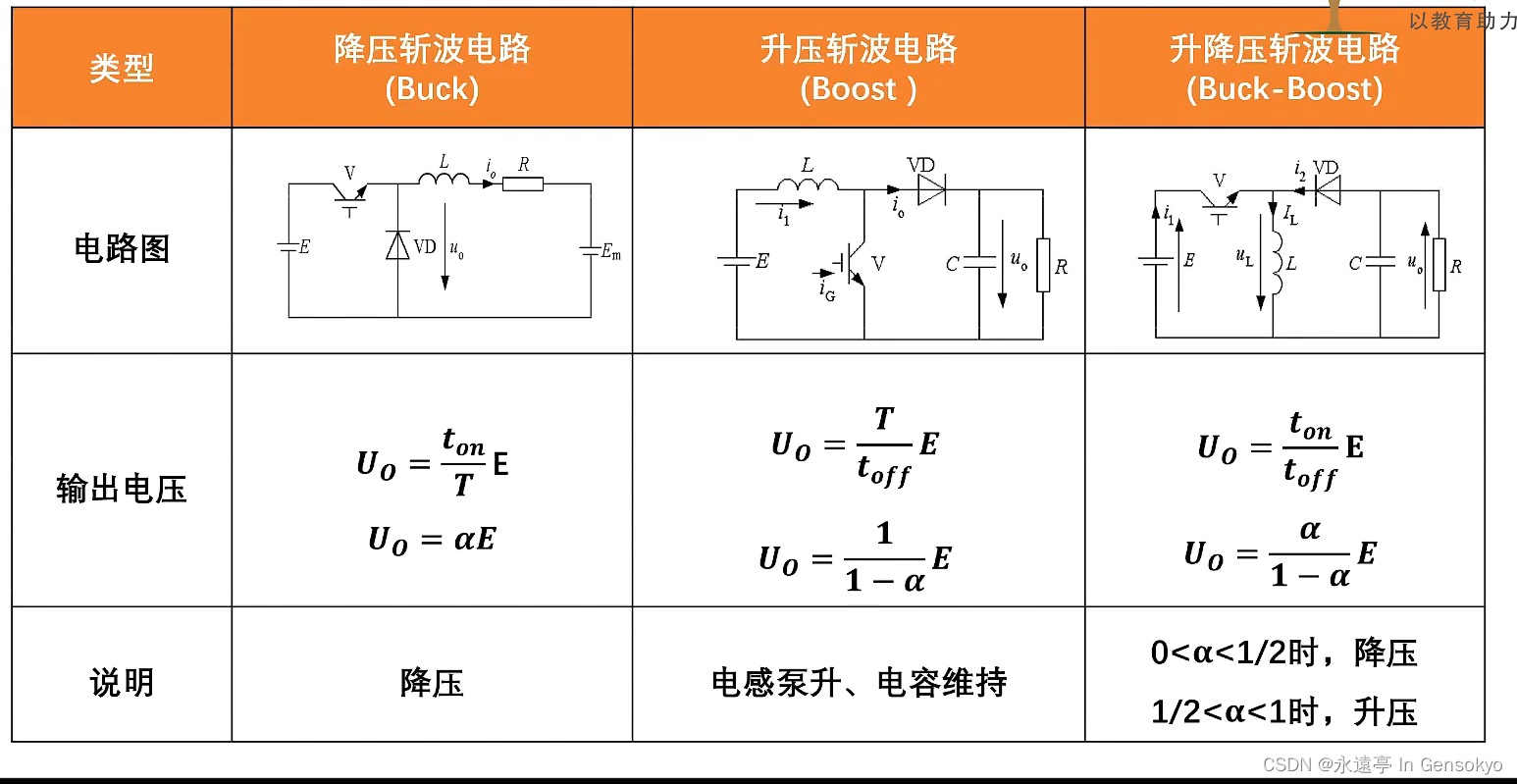

buck、boost、buck-boost：

一个由电路判断是哪种斩波的方法就是看电感位置：左边升压，右边降压，在中间升降压。

 2.Cuk斩波电路

就本科考试要求，cuk，sepic和zeta斩波都不会考具体计算，只用定性认识和记那些什么连续的结论，但这三种斩波都属于六大基本斩波电路，有能力的话还是熟悉一下比较好，并且还挺有意思的。

分析可以看这篇，并且这人写的斩波博客感觉对于理解来说帮助都挺大的，我觉得学东西首先你得要知道这些东西是能怎么用，就像斩波电路为什么基本的就有六种，他们有啥区别，而不是仅仅为了考试。

斩波电路学习之路 – 神奇的Cuk斩波 – TaterLi 个人博客

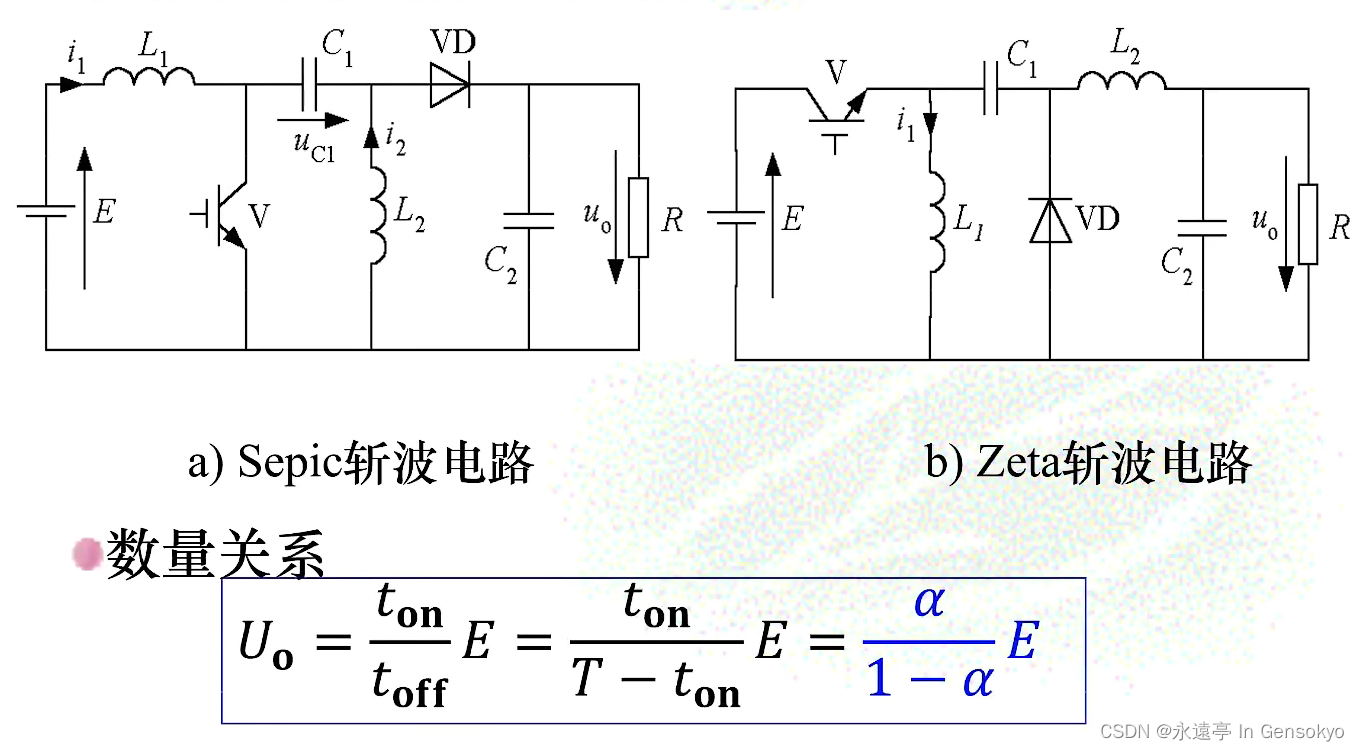

3.sepic和zeta斩波电路

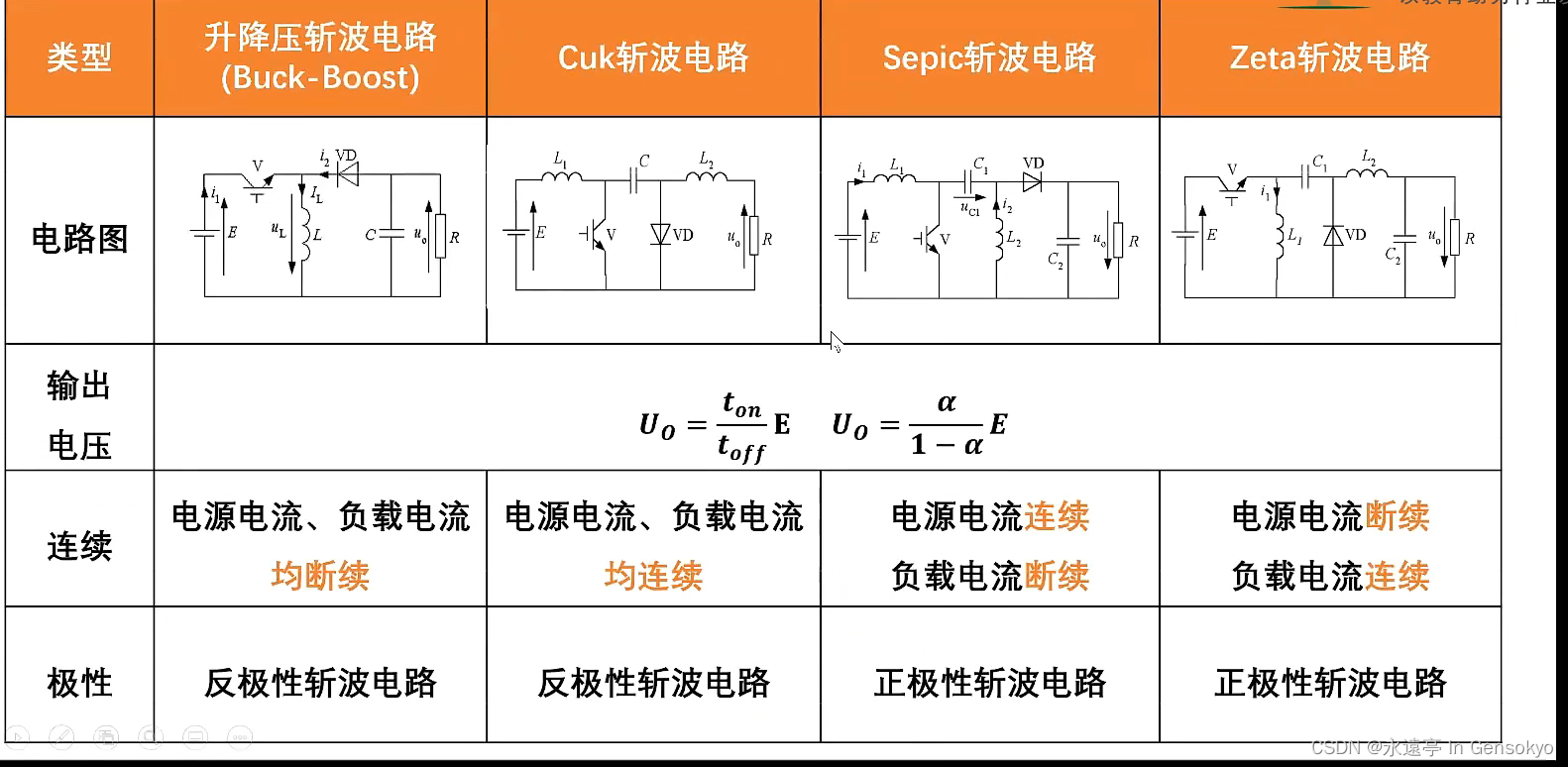

 不过这部分应付考试记这个就行了 ：

判断电路类型还是看电感，cuk电感都在上面，sepic有电感在左边，zeta有电感在右边。

至于哪边连续，还是看电感，电感在哪一侧那一侧就是电流连续的，因为电感电流不突变。
