AD24-原理图绘制完成之错误检查与编译

本文介绍了如何使用STM32进行原理图的绘制,包括元件放置、基本操作,以及如何设置常见错误为致命错误以自动检测并修正,如DuplicatePartDesignators等,确保电路设计的准确性。
摘要由CSDN通过智能技术生成

1、进行原理图库的绘制

2、进行元件放置

3、利用之前的原理图基本操作进行原理图的绘制、连接等

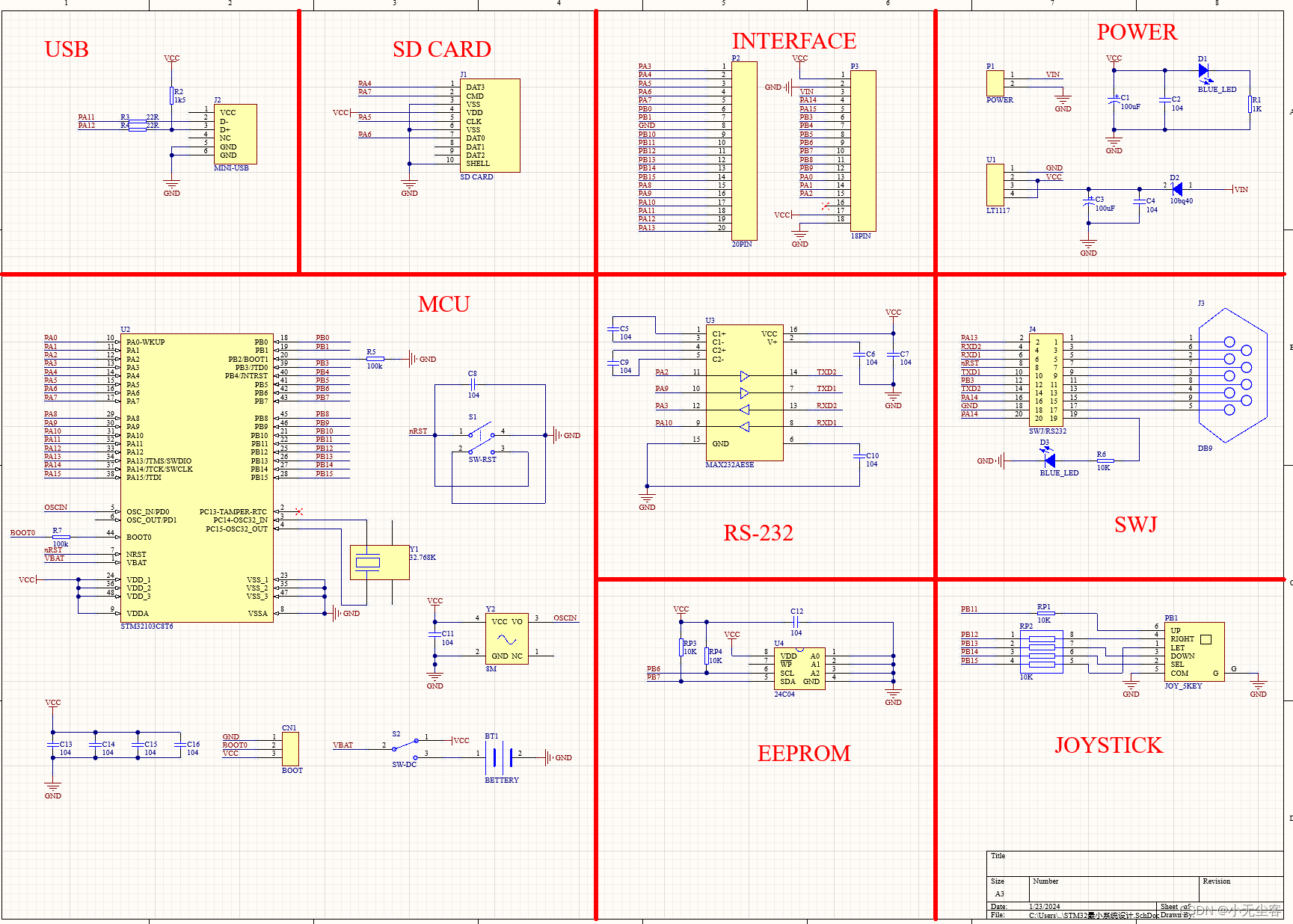

4、绘制完成的STM32最小系统原理图

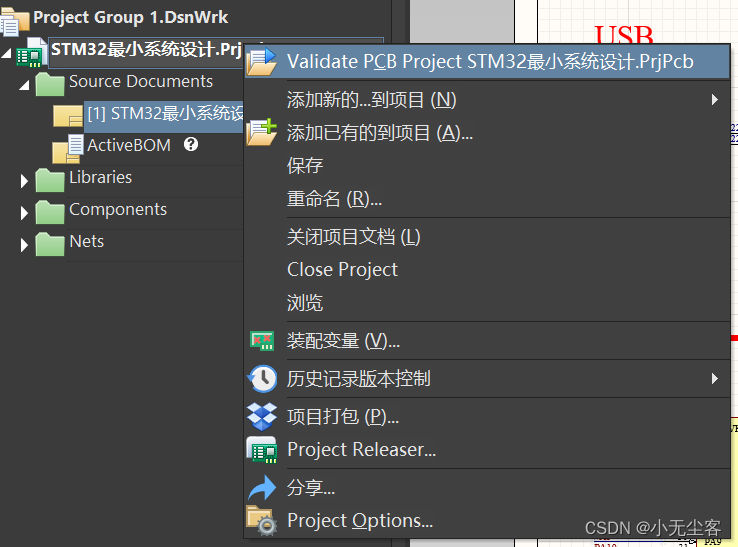

5、进行常见错误设置与编译检查

①概述

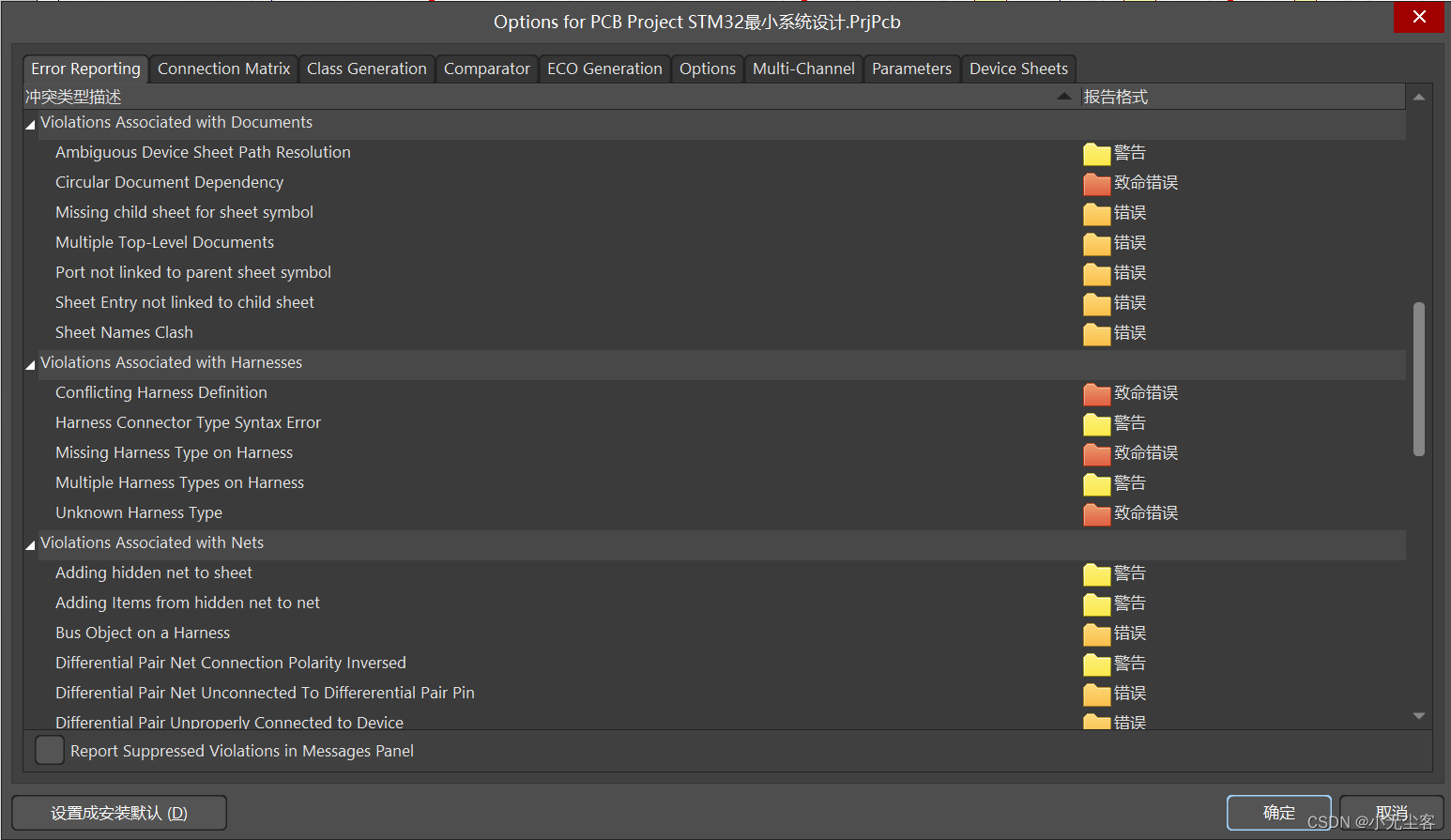

②对常见错误进行设置

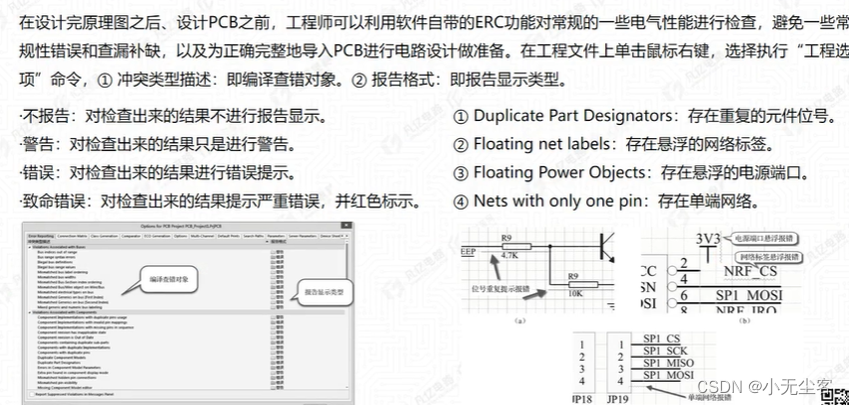

将:Duplicate Part Designators

       loating net labels

       loating Power Objects

       Nets with only pin

       Nets with multiple names 设置为致命错误,确定。

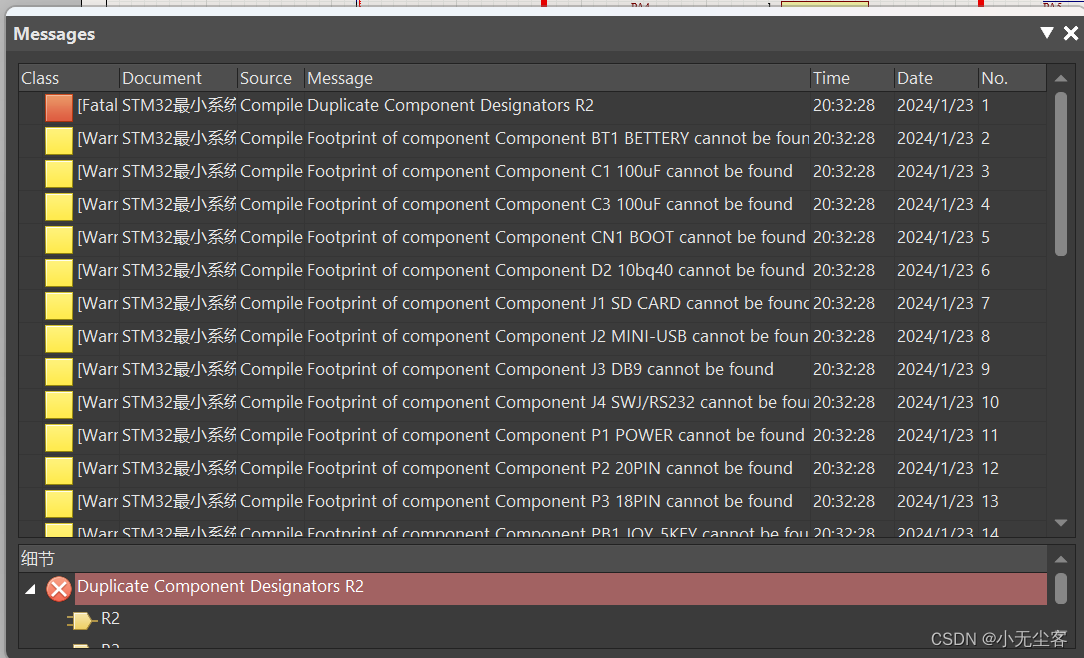

即可自动生成错误页面,提示相关错误

根据此页面,进行错误修改。
