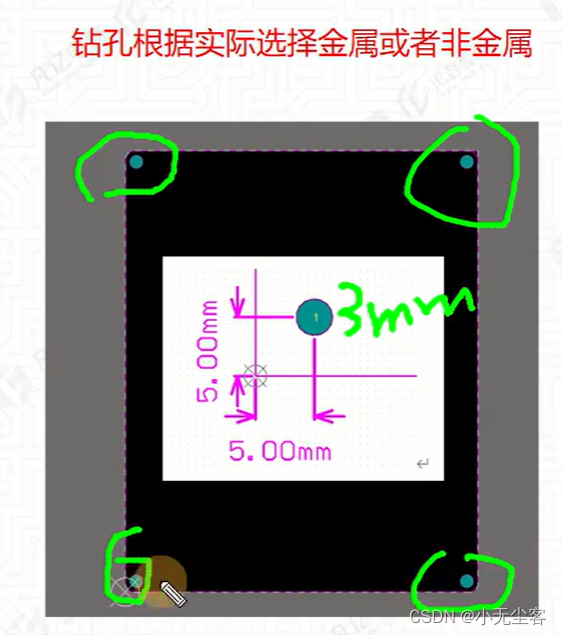

1、固定孔放置的一般距离，分为金属和非金属
2、固定孔通过焊盘完成，放置焊盘，并将层修改为Multi Layer
焊盘与固定孔的等大小的
3、金属与非金属的区别

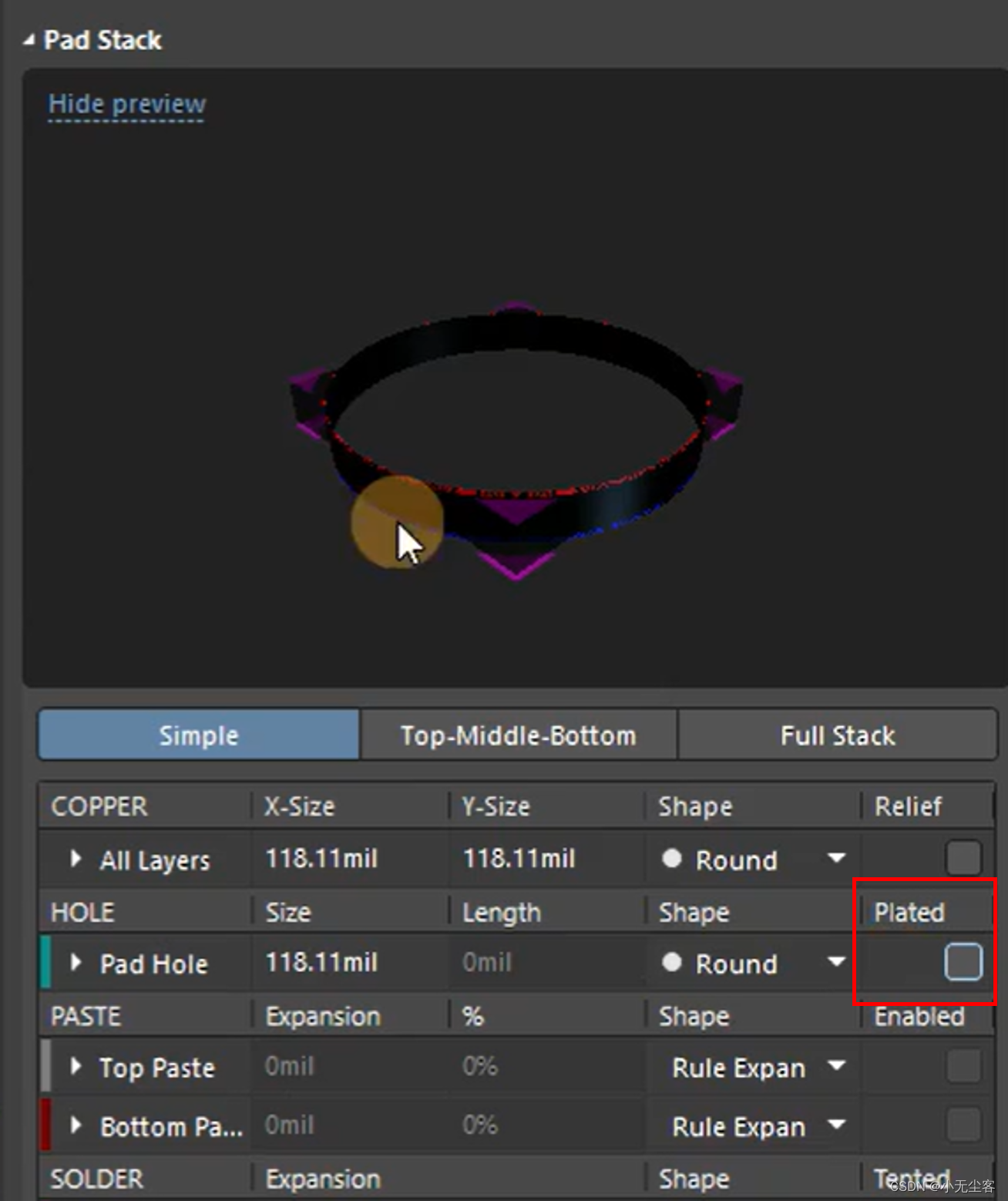

①非金属

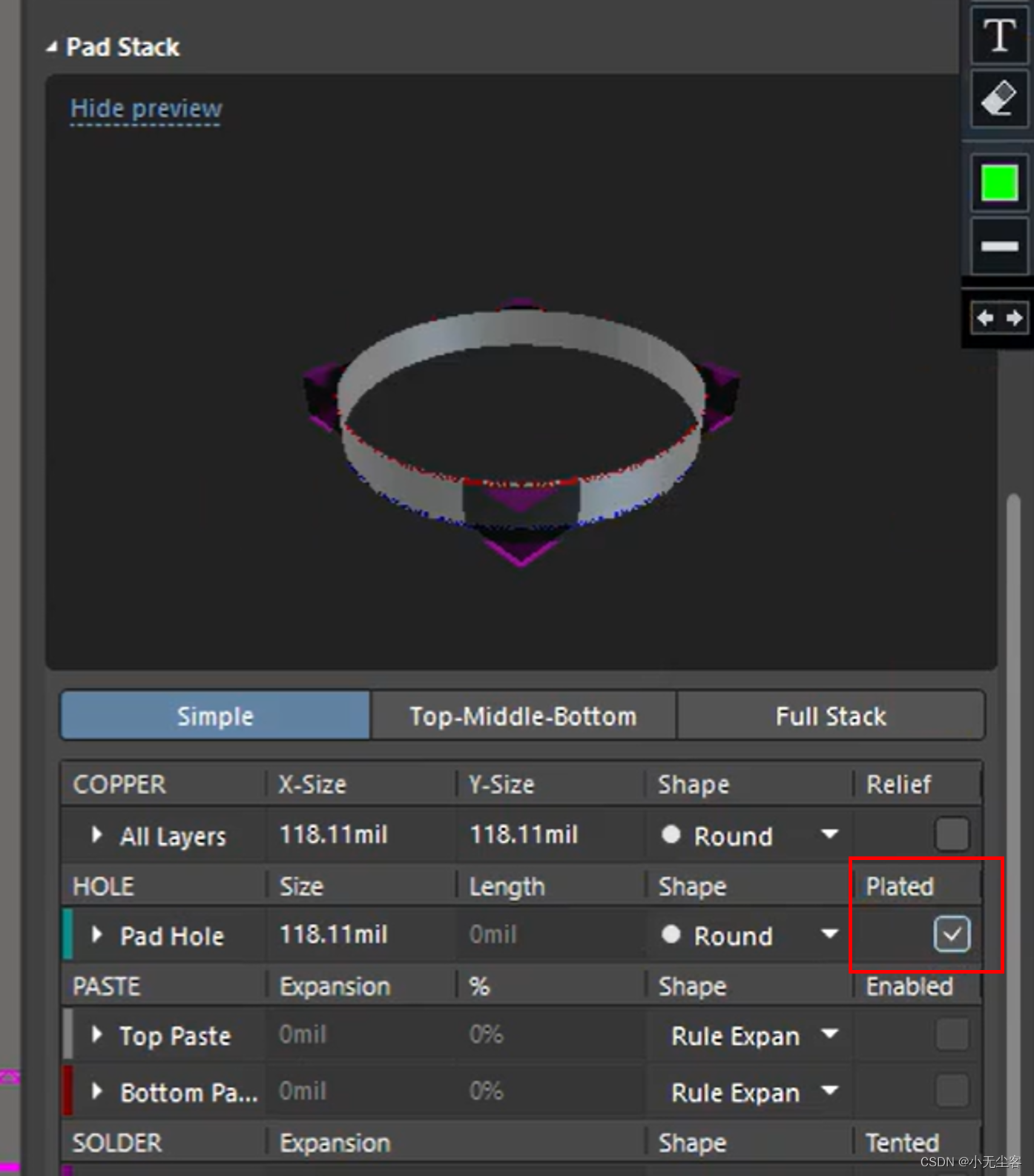

②金属

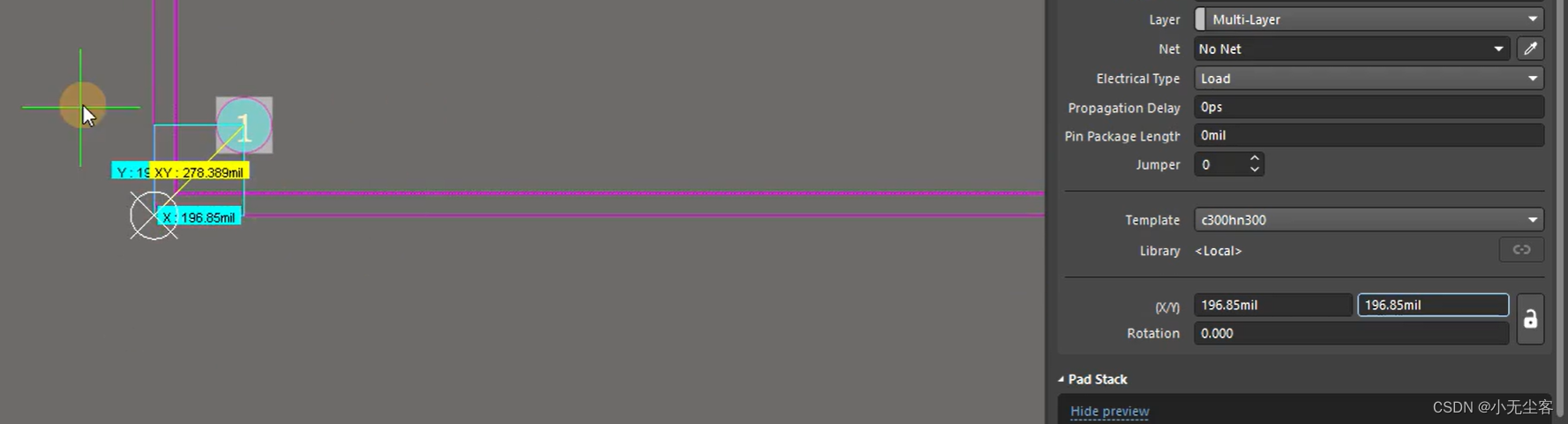

4、设置固定孔放置的距离

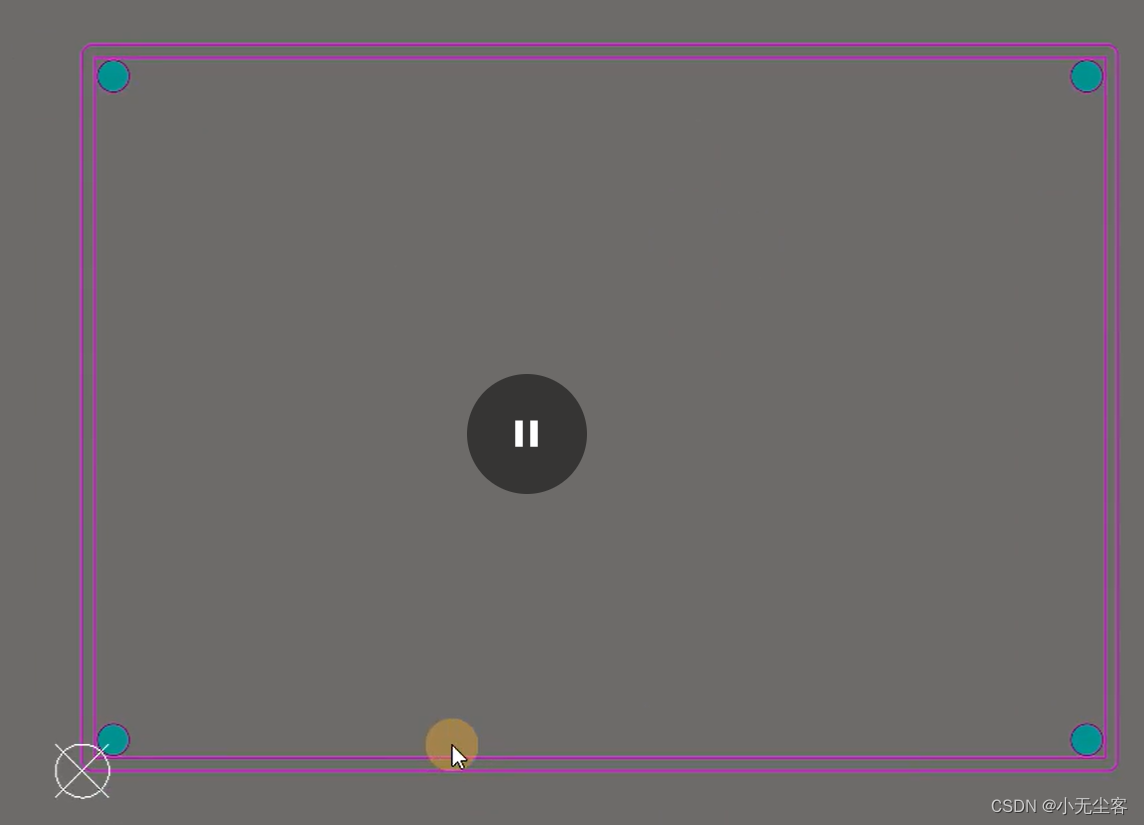

5、通过复制粘贴即可完成其他孔的放置
6、导入DXF结构固定孔的放置
①选中需要放置固定孔的位置，通过参考放置位置修改固定孔的大小

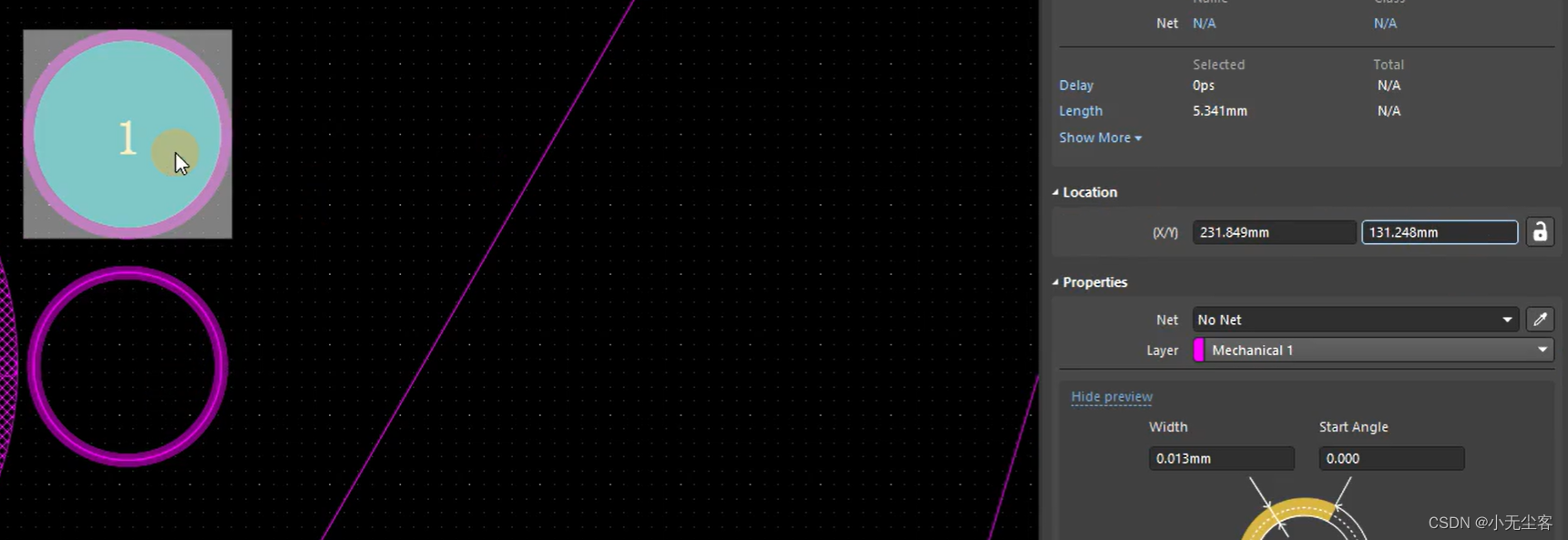

②精准定位，参照放置位置的坐标，并将其复制、粘贴在孔的坐标上，实现精准定位放置

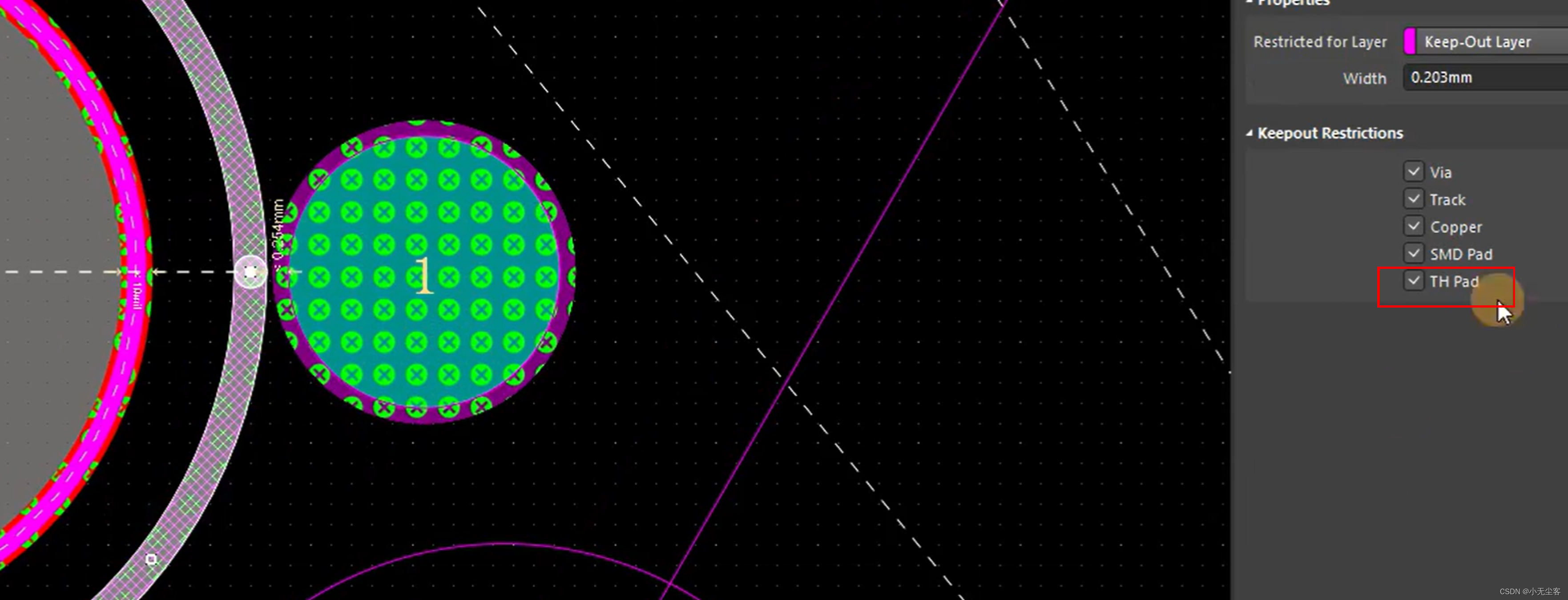

③绿色报错。将红色框的勾去掉即可
本文介绍了PCB设计中的固定孔放置技巧，包括不同材质（金属和非金属）的处理，通过焊盘完成孔的设置，设置固定孔间距，以及使用DXF导入和精确定位的方法。还提到绿色报错的处理方法。
