数电电子时钟（555定时器，cd4518）

数电课设 电子时钟 555定时器 cd4518 cd4011 cd4511

一、

1、设计题目：数字电子时钟
2、功能实现：
（1）用数码管显示小时、分、秒
（2）以24小时为一个周期
（3）具有校时的功能，可以分别对时及分进行单独校时，使其校正到标准时间

二、系统设计

数字时钟由振荡器、分频器、计数器、译码显示器、校时电路等组成。工作原理为555定时器产生1000Hz脉冲信号被送到1000级分频器（cd4518），分频电路将时标信号分成1Hz的方波信号，即“秒”信号。“秒”信号送入计数器（cd4518）进行计数，并将累计的结果以“时”“分”“秒”的数字显示出来。秒的显示由两级计数器和译码器组成的60进制计数器电路来实现，“分”的计数与译码显示电路与“秒”电路相同；“时”的计数是由两级计数器和译码显示器（cd4511）组成24进制来实现，所有的计时结果由6位共阴极数码管来显示。

三、电路设计

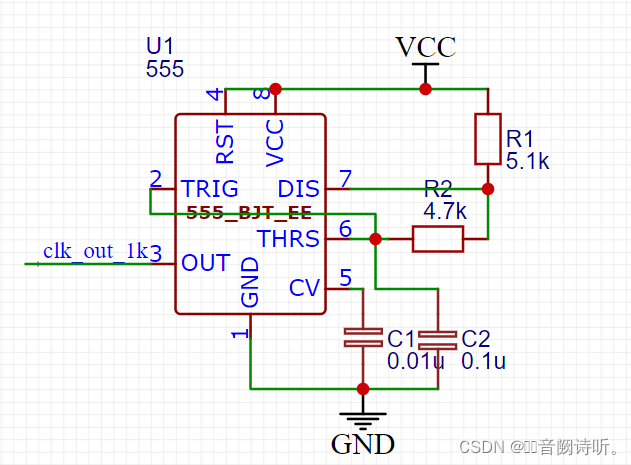

1、555定时器产生1kHz电路

各个芯片的引脚及引脚作用大家自己动手上网查一下吧（其实是我懒得找了，嘿嘿）。



其中，网络标签clk_out_1k就是555定时器输出的1kHz脉冲信号。

2、分频器

       分频器主要有cd4518计数器串联来实现，串联三级来实现1000分频；CD4518是二、十进制（8421编码）同步加计数器，内含两个单元的加计数器。

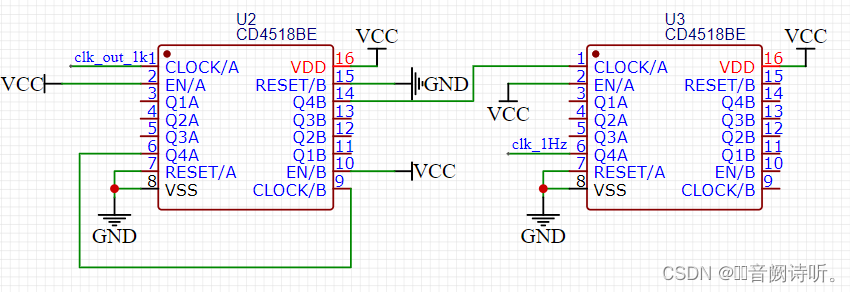

       具体电路图如下：

       EN接高电平VCC，第一个加法计数器（注意一个cd4518中有两个加法计数器）clock引脚接clk_out_1k,就是前面555定时器输出的1kHz脉冲信号，第二个加法计数器clock引脚接前一个加法计数器的Q4引脚，因为在二进制中从0加到9的过程中最高位只从0到1变换一次，所以Q4引脚每个周期会产生一个上升沿，刚好可以作为下一个加法计数器的时钟信号输入，同理，第三个加法计数器clock引脚接第二个加法计数器的Q4引脚，这样第三个加法计数器的Q4引脚输出的就是1Hz的方波信号了。

3、计数器

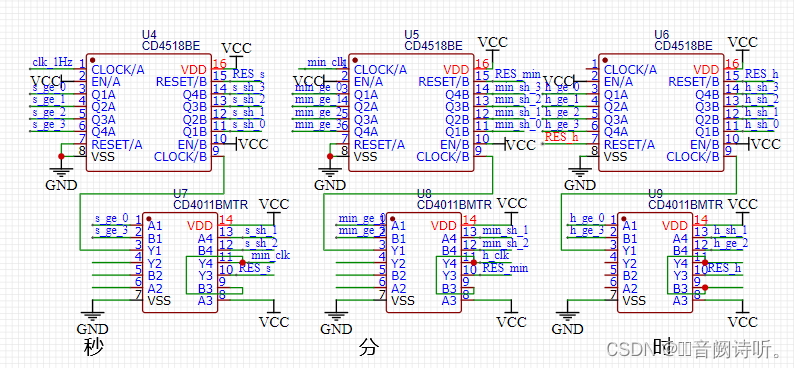

       计数器也是由cd4518和cd4011（cd4011为四路双输入与非门）组成；‘秒’与 ‘分’的电路部分由两个加法计数器组成60进制来实现，而‘时’的部分由两个加法计数器组成24进制来实现，还是直接上电路图吧：

       先看秒钟个位部分（cd4518中有两个加法计数器，一个用于个位一个用于十位），clock/A引脚接的是前面分频电路部分输出的1Hz的方波信号；EN为使能引脚，接高电平（其实cd4518计数方式有上升沿计数和下降沿计数两种方式，本电路都是使用上升沿计数方式，若要使用下降沿计数需将clock引脚接低电平，由EN引脚输入时钟信号），s_ge_0、s_ge_1、s_ge_3、s_ge_3就是秒钟个位的二进制输出引脚，后面需接到译码器对应引脚来使数码管显示相应数字，RESET引脚为复位（清零）引脚（高电平复位），个位为十进制，直接将复位引脚接地就行；将s_ge_0和s_ge_3接到cd4011的A1和B1引脚，经与非门后作为秒钟十位的信号输入，即将cd4011的Y1引脚接到秒钟十位的信号输入引脚（clock/B），当s_ge_0和s_ge_3同时为1的时候（即输出十进制为9），Y1输出为0，当再来一个方波信号后，计数器清零，同时Y1输出变为1，产生一个上升沿，刚好可以作为十位的信号输入。同理可以将秒钟十位的进位信号作为分钟个位的信号输入，这里要注意秒钟的十位为6进制，只需将s_ge_0和s_ge_3替换s_sh_1和s_sh_2即可；秒钟十位6进制的实现是将s_sh_1和s_sh_2引脚分别接到cd4011的A4和B4引脚，由于此时Y4在s_sh_1和s_sh_2均为1的时候输出为0，其他情况均为1，前面我们说过只有RESET引脚为0时计数器才能正常计数，这与我们想要的结果想法，所以我们只需将Y4的引脚在取反一次就可以了，但我们只有双输入与非门，想一想我们怎么才能用与非门将Y4输出取反呢？自己动手试一下吧，这里就不赘述了。

       分钟部分和秒钟部分电路基本相同，只不过分钟个位的信号输入为秒钟十位的进位信号提供，同时分钟十位的进位信号要作为小时个位的输入信号。

       小时个位部分与秒钟的个位部分大体相同，只是输入信号变成由分钟十位的进位信号h_clk提供的了(图中小时个位部分信号引脚（clock/A）忘记连了，大家注意一下)，还有RESET/A不在直接接地了，因为要组成24进制，需将小时个位h_ge_2和h_sh_1作为双输入与非门的输入，同时需再次取反（至于原因前面秒钟个位已经讲过），然后将输出接到小时的个位和十位部分的复位引脚（RESET/A和RESET/B）。

4、译码器

       译码器使用的是cd4511，直接上图：

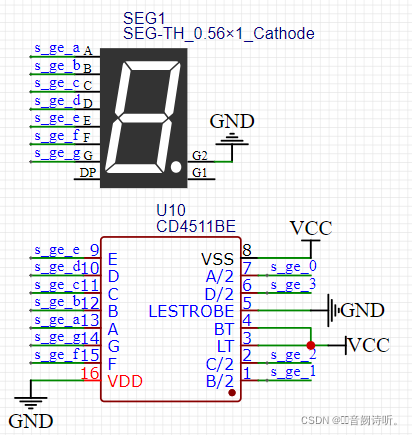

       BT和LT引脚接高电平，LESTROBE引脚接地，至于为什么大家自行百度吧；VSS和VDD为供电引脚，A、B、C、D、E、F、G引脚分别接数码管的A、B、C、D、E、F、G引脚,DP引脚为小数点，这里用不到所以悬空了，将这个电路搭建6个，分别为秒钟个位，十位、分钟个位，十位和小时个位、十位；连线时注意对应引脚。

本电路的数码管为共阴极数码管，引脚图见下图：

5、校时电路

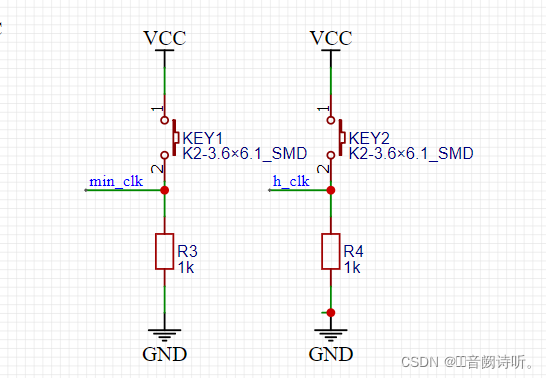

       校时电路的原理就是在按键按下的时候产生一个上升沿来达到校时目的，见图:

图中，按键的2引脚分别接到分钟个位的计数器信号输入引脚（U5的clock/A引脚）和小时个位的计数器信号输入引脚（U6的clock/A引脚），当按键按下时，会产生一个上升沿，前面说过，计数器使用上升沿计数方式，所以每次某个按键按下，对应的分钟或小时都会自动+1.。。。

6、整点报时电路

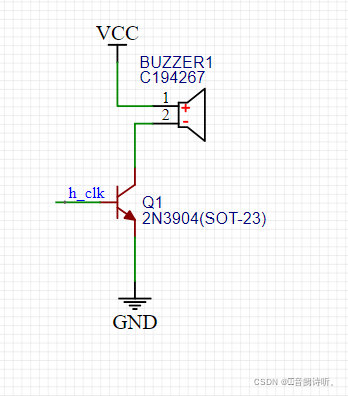

       整点报时电路原理就是当小时个位来上升沿信号时，蜂鸣器发出声音，电路图如图，h_clk为小时个位输入信号，但我连接实物验证时出了些问题，分钟到60后蜂鸣器发声，但分钟没有清零，但蜂鸣器不接入电路时一切正常。目前还未解决…

好了，以上就是全部内容了，预祝各位实验顺利！

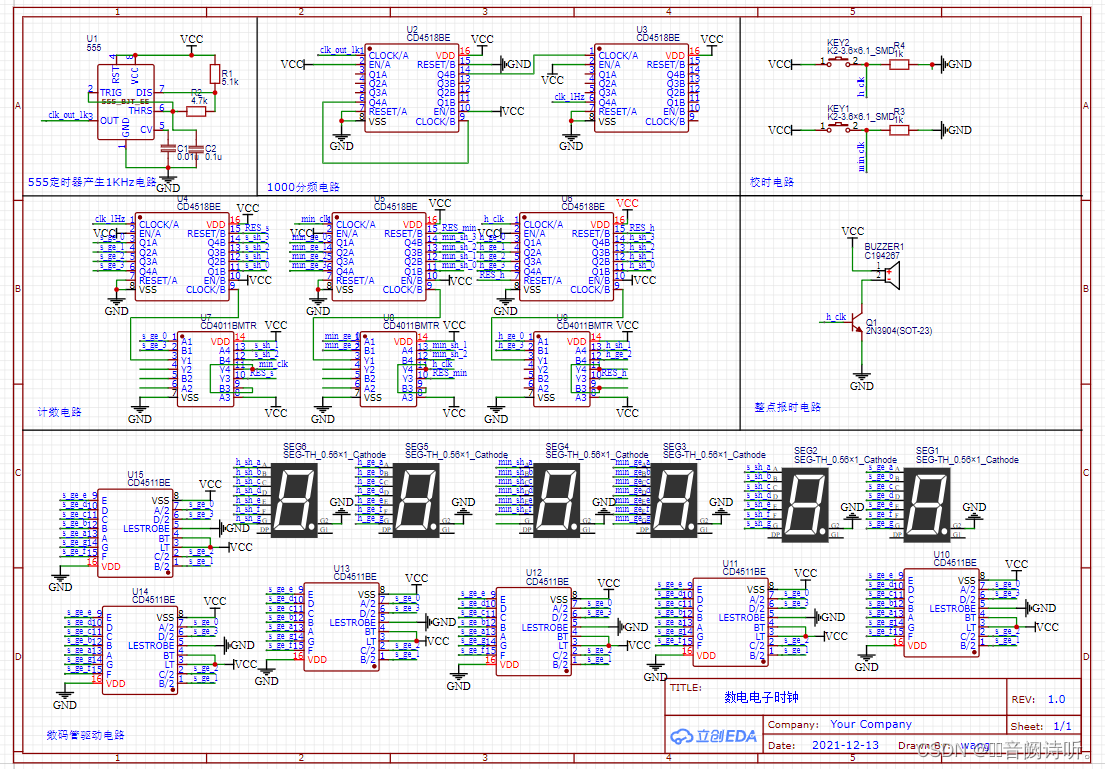

最后附上电路原理图：
