贴片 与 防反接 接插件图集

        项目中经常用到各种贴片连接器 以及 与电池、电机等连接的连接器，这里对常见的连接器做做总结。注意连接器符号后的数字一般代表引脚间距（单位mm）

目录

（1）PH2.0

（2）XH2.54

（3）ZH1.5

（4）GH1.25

（5）MX1.25、1.25mm

（6）SH1.0

（8）VH3.96

（9）SM2.54

---

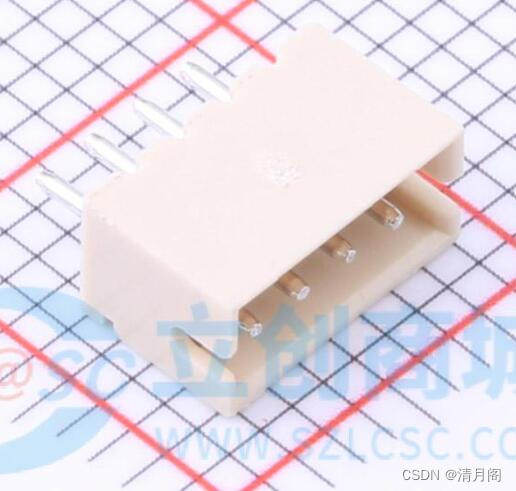

（1）PH2.0

常见的有PH2.0，又称“2.0mm JST”，其中JST是一家生产高品质连接器的日本公司，生产有一系列防反接的连接器

这种连接器具有结构紧凑，耐用并且防反的优点。 另一个可能是优点或缺点的特性，取决于你如何看待它，是因为JST连接器在插入后很难断开连接。

连接器上防反接部分为突出的一方形条。

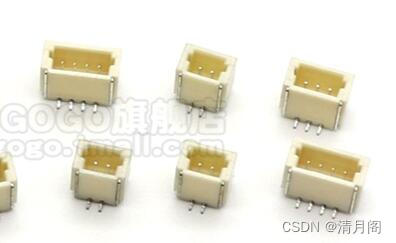

常见的有PH2.0

https://item.taobao.com/item.htm?id=610408605277&ali_refid=a3_430582_1006:1152101030:N:xPbFqkMyKZpRu3HXnjFCKg%3D%3D:cde41ce6b986851f06338ecefcbe0458&ali_trackid=1_cde41ce6b986851f06338ecefcbe0458&spm=a21n57.1.0.0#detail

B2B-PH-K-S(LF)(SN)_（JST）B2B-PH-K-S(LF)(SN)中文资料_价格_PDF手册-立创电子商城

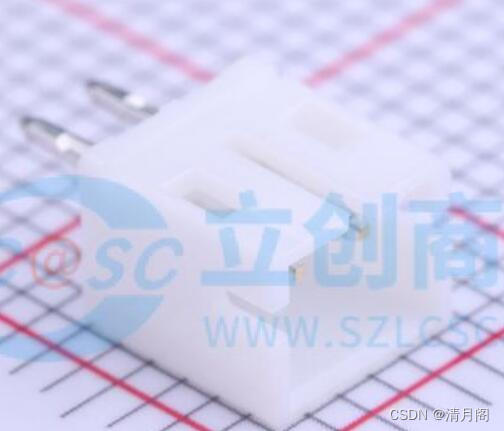

（2）XH2.54

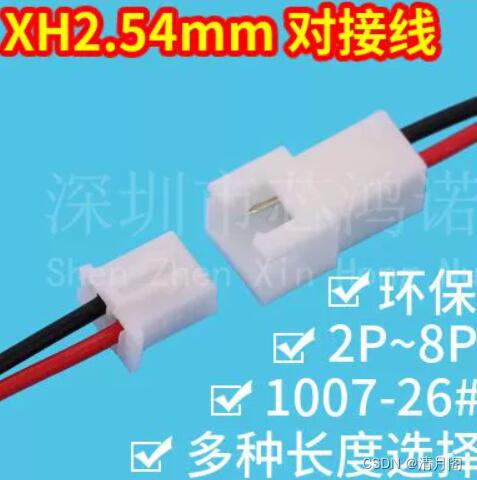

常用的胡XH2.54

具有箭头形的固定卡扣，不过很不好断开的样子。

（3）ZH1.5

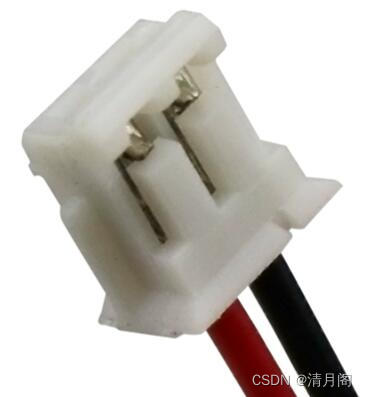

常用的有ZH1.5, 不太好断开的样子。

特征是接线头两侧有长条形突出，注意突出不是位于中间，因而也具有防反接的功能。

（4）GH1.25

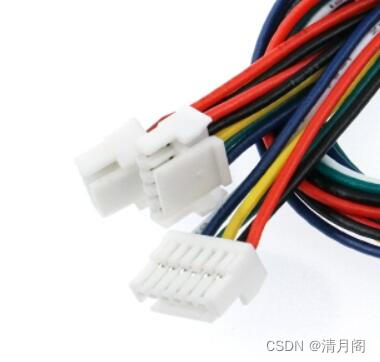

常用的有GH1.25, 带锁扣，类似后面VH3.96的mini版，间距小，常用于飞控电路。

（5）MX1.25、1.25mm

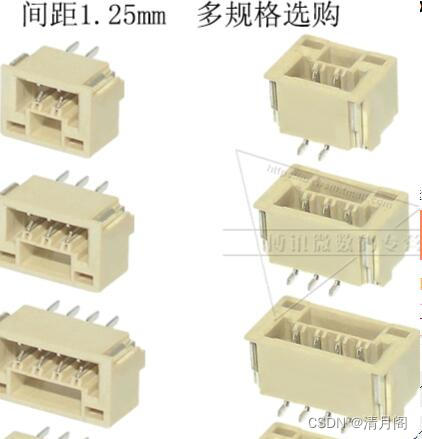

MX1.25连接器，常被称作1.25mm连接器，接线头四面都有防反接的凸起，不太好断开的样子。

（6）SH1.0

常见的有SH1.0连接器，与ZH1.5极其类似，像是其的再缩小版。不过两者的座子外形稍有区别，ZH是有两个开口槽，SH却是封闭的。

不太好断开的样子。

（8）VH3.96

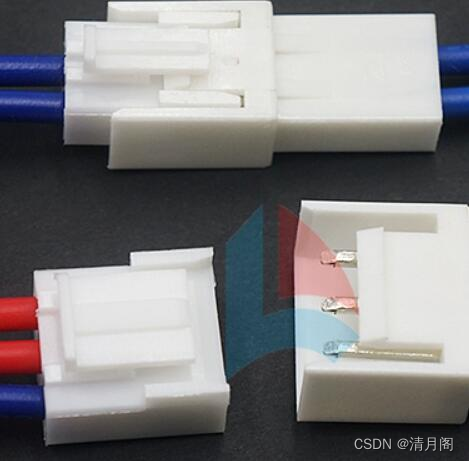

常见的有VH3.96

特点是一便利的固定连接设置，接头公座只有一个突出卡扣。看起来十分适用于快速接插的场合（电池、通讯等）。

（9）SM2.54

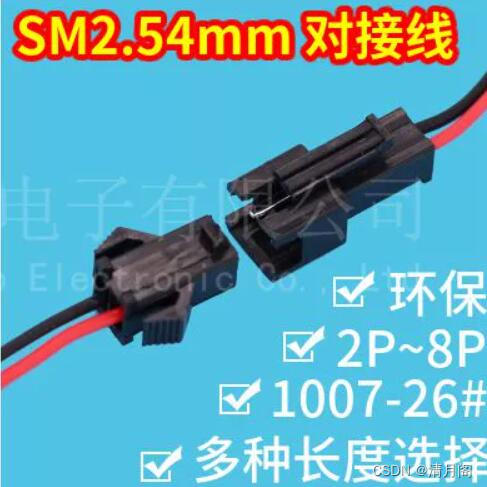

常用的有SM2.54， 具有与VH类似的性质。不过好像没有贴片用的公座。

https://detail.tmall.com/item.htm?abbucket=19&id=625723389164&ns=1&skuId=4605152846462&spm=a21n57.1.0.0.1818523cVOU3hP

https://item.szlcsc.com/171695.html

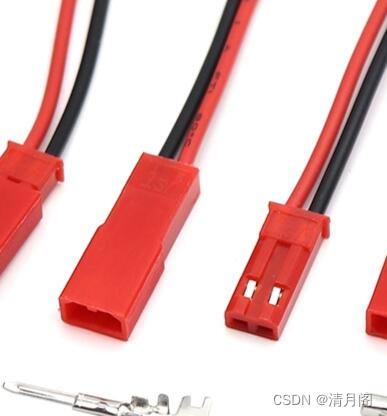

（10）JST-2P

常用于电池，间距似乎2.54，与2.54排针兼容。无贴片元件。
