UG曲面造型——手机壳

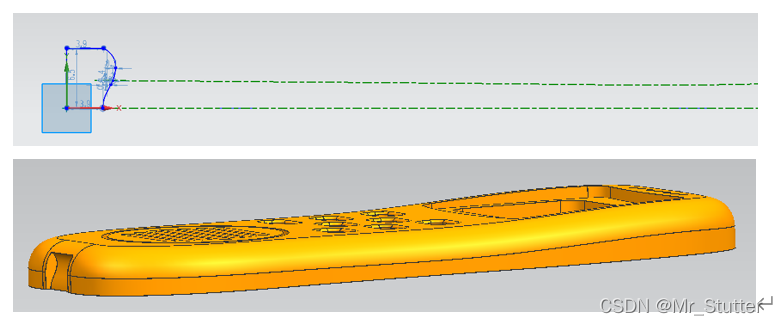

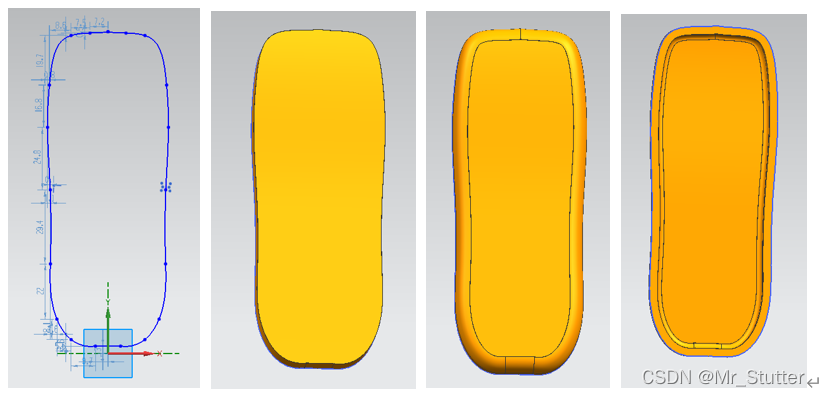

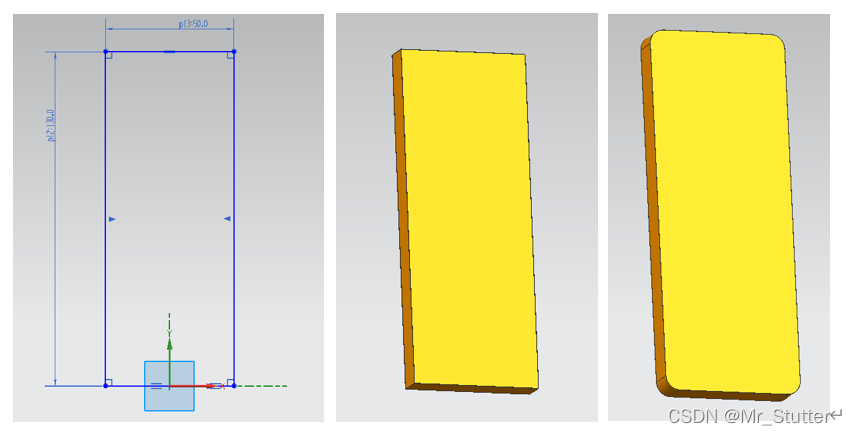

1、绘制基本外形，拉伸，四角倒圆

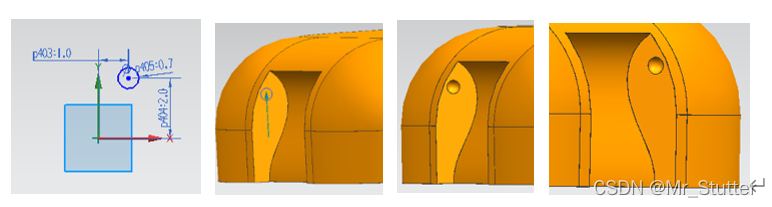

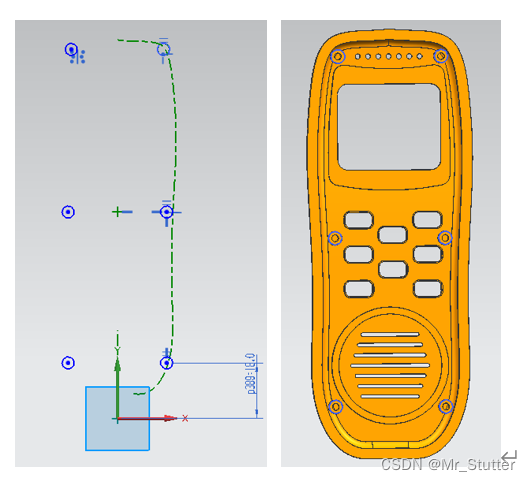

2、绘制侧面轮廓，拉伸，修剪体，隐藏曲面

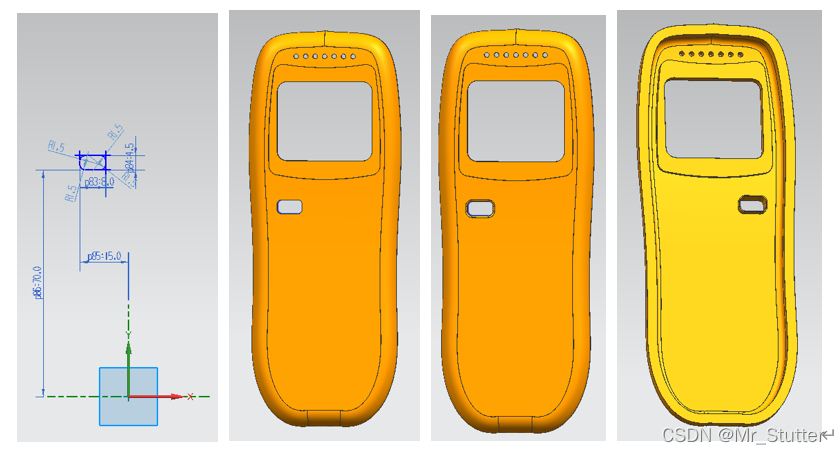

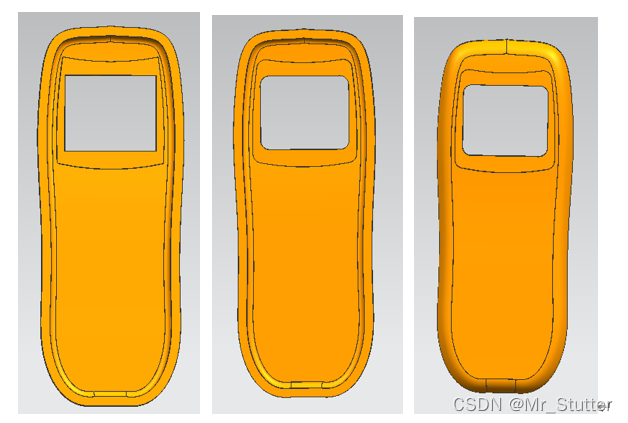

3、绘制正面轮廓，拉伸，布尔交，边倒圆，抽壳

4、绘制显示屏轮廓，拉伸，布尔减

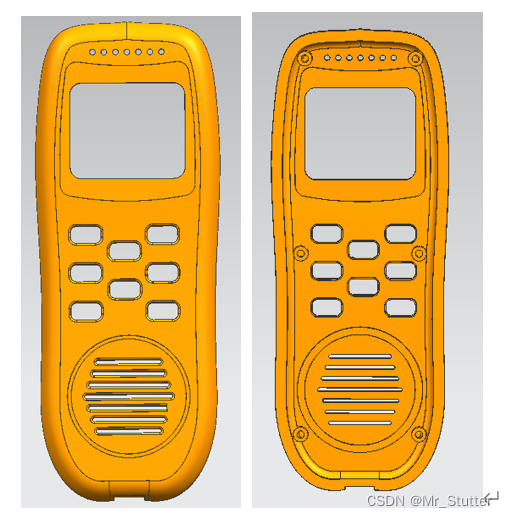

5、拉伸背面凸台，布尔并，边倒圆

6、打顶部孔，拉伸，贯穿，布尔减

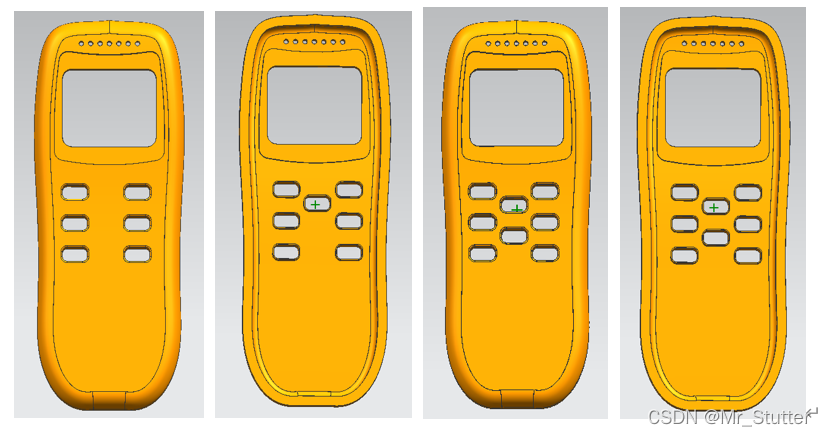

7、打按键孔，正面拉伸，贯穿，布尔减，倒圆角，背面偏置拉伸，到面上，布尔并

8、阵列特征，作出水平和竖直方向上的按键孔，取参考点，进行两次阵列，作出中间的两个孔

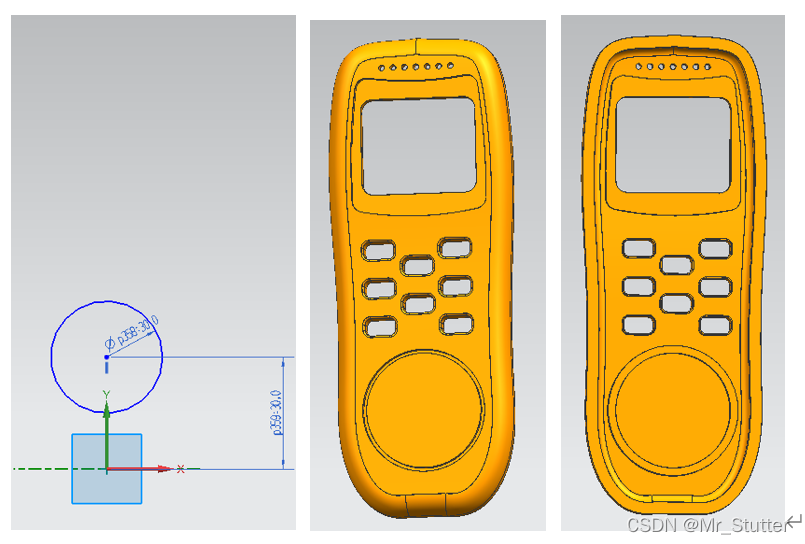

9、绘制圆形，正面偏置拉伸，布尔减，形成槽，背面偏置拉伸，布尔并，形成台

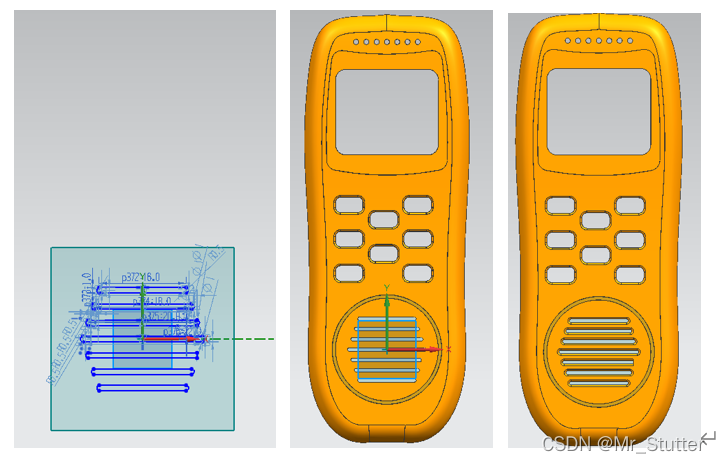

10、取正面圆环表面为基准面，绘制图形，拉伸，布尔减，边倒圆

11、绘制圆形，镜像曲线，背面偏置拉伸，布尔并，形成插槽

12、绘制底部插口，拉伸，布尔减

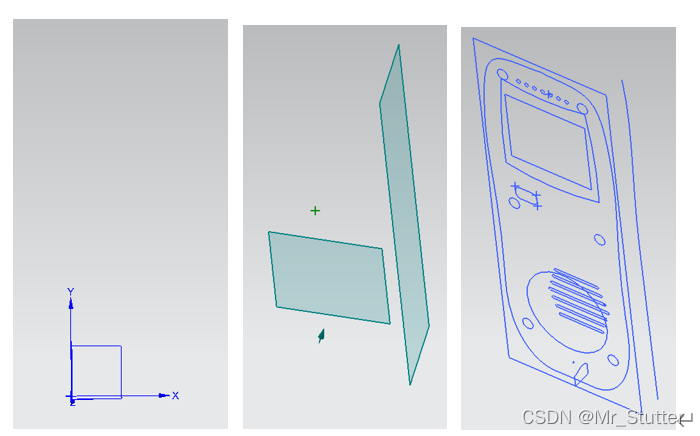

13、制作球槽，绘制圆，取基准轴，旋转，布尔减，镜像特征

14、划分图层，图层1存放基准坐标系，图层2存放基准点、基准轴、基准面，图层3存放草图，图层4存放实体
