数字电子技术基础（十三）——约束项、任意项和无关项

目录

1 约束项、任意项和无关项

1.1 约束项

1.2 任意项

1.3 对于约束项和任意项的总结以及无关项的定义

1.4 无关项在化简逻辑式中的应用

---

1 约束项、任意项和无关项

1.1 约束项

如何理解约束项？下面举一个实际的例子。例如，在一个水槽中有三个水位检测元件A、B、C，如果水位低于水位监测元件时，水位检查元件为低电平，水位高于检测元件时，此时为高电平。（本实例参考了阎石主编的《数字技术基础》（第六版）中的实例） 参考图如下所示：

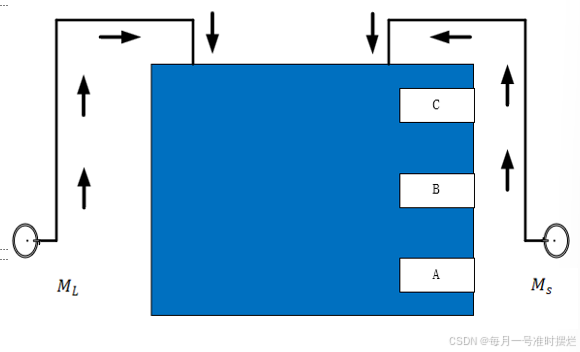

图1 A、B和C水位监测元件的示意图

和表示的是和的启动控制信号，当水位低于A时，此时A=0、B=0、C=0。两个水泵和全部打开，即=1、=1；当水位高于A低于B时，此时A=1、B=0、C=0，大水泵打开，小水泵关闭，即=1、=0；当水位高于B低于C时，此时A=1、B=1、C=0，大水泵关闭，小水泵打开，即=0、=1，当水位高于C时，此时A=1、B=1、C=1，两个水泵和全部关闭。

可以看到，此时只有四种情况。列出真值表得：
