数字电子技术基础（二十）——漏极开关输出门电路、CMOS传输门和三态输出的CMOS门电路

目录

1 漏极开路的门电路

1.1 OD门简单介绍

1.2 外接电阻的计算方法

2 CMOS传输门

2.1 CMOS传输门简介

2.2 CMOS传输门的工作原理

2.3 双向模拟开关（Switch）

2.4 集成模拟开关

2.5 小结

3 三态输出的CMOS门电路

3.1 三态输出的CMOS门电路的简单介绍

3.2 三态输出的CMOS门电路的应用

---

1 漏极开路的门电路

1.1 OD门简单介绍

漏极开路的门电路是一种输出结构，输出端通过一个MOSFET的漏极引出，源极接地，没有上拉电阻，漏极开路的门电路常用于数字电路和集成电路中。

如下图所示：

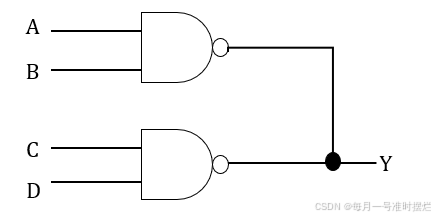

图1 线与的错误示意图

在上图中，A和B组成一个与非门，C和D组成一个与非门，但实际上面这张图是错误的，如果上面输出一个1，下面输出一个0，两个输出线连在了一起，线和线直接完成搭接，造成短路，这个短路是致命的，电源直接就下来的，造成电流会很大。这种连接方式称为线与，会造成器件或者电源之间烧掉。

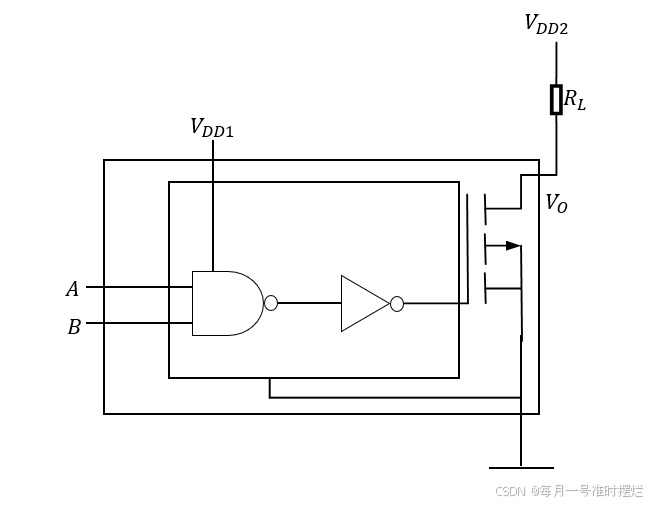

可以使用OD门来完成线与操作，如下图所示OD门输出与非门74HC03的电路结构示意图，输出电路是一个漏极开路的N沟道增强型MOS管.：

图2  OD输出与非门74HC03的电路结构示意图

上面输出的表示的是：Y=(AB)‘。

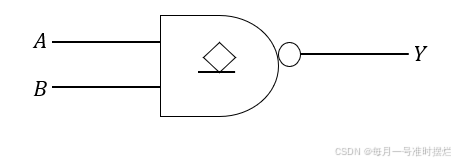

OD门的简化符号如下所示：

图3 OD门的简化符号图

OD门一定需要做的事情就是上拉电阻，外接电源。

OD门的两个特点有：（1）可将输出并联使用，实现线与，或用作电平转换、驱动器。（2）使用时外接,(可以不等于)

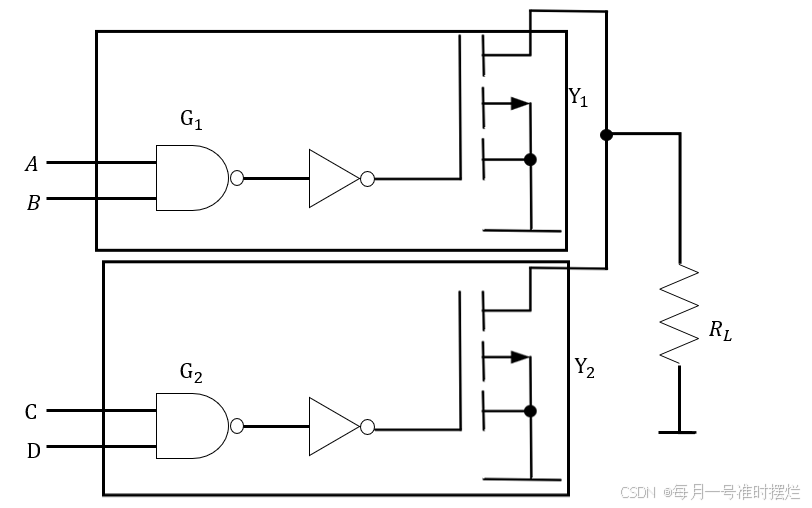

OD门另一个应用就是可以将几个OD门的输出端直接相连，实现了线与逻辑。如下图所示为对于两个OD门和直接连接起来，实现了线与逻辑：

图4 使用OD门完成线与

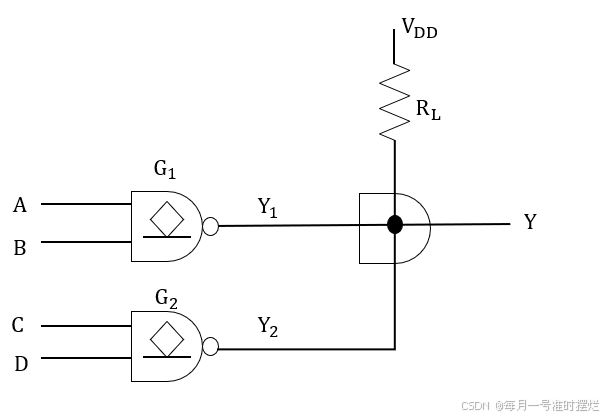

逻辑符号如下所示：

图5 使用OD门完成线与的简化图

在上图中，只有A、B、C和D全部为高电平时候，此时才会线于为高电平，因此和之间与之间是与逻辑关系。

1.2 外接电阻的计算方法

在线于输出端接有其他门电路作为负载的情况下，当所有的OD门同时截止、输出为高电平时，由于OD门输出端MOS管截止时的漏电流和负载们的高电平输入电流同时流入，并在上产生压降，所以为了保证输出高电平不低于规定的数值，不能过大。由此可以计算的最大允许值。

可以计算：





在上面的公式中每个OD门输出管截止时的漏电流为,负载门每个输入端的高电平输入电流为，要求输出高电平不低于。为了保证线与连接后电路能够正常工作，应取。

对应的OD门外接上拉电阻的计算电路图为：
