CMOS漏极开路门——OD门

定义

OD门——(Open Drain)：CMOS门电路的输出只有NMOS管，并且它的漏极是开路的

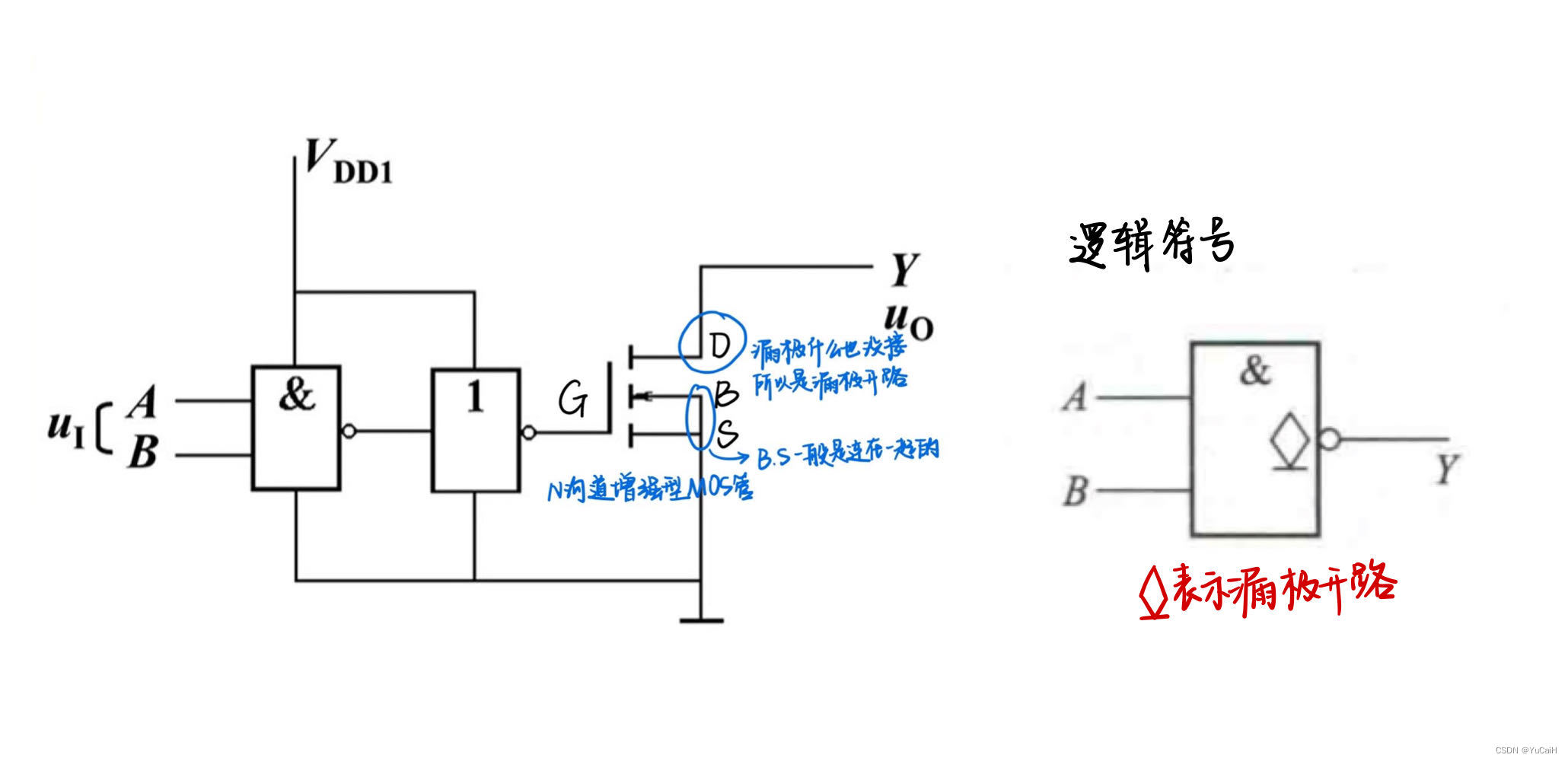

电路结构

在这里插入图片描述

主要特点

  1. OD门要工作必须要外接一个上拉电阻 R D R_D RD​ 和外接电源 V D D ′ V'_{DD} VDD′​
    在这里插入图片描述

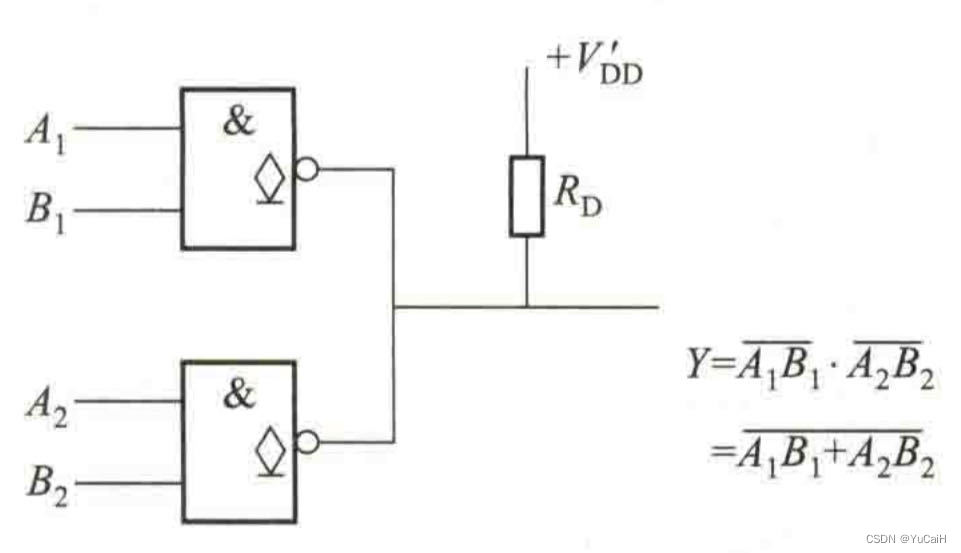

  2. 可以实现线与功能，即可以把几个OD门的输出端，用导线连接起来实现与运算
    在这里插入图片描述

<普通的与非门是不能直接线与的>
