基于MX OPC Configurator的 三菱&NX联合仿真

西门子的PLCsimadvanced可以实现和NX的联合仿真，这个网上有许多资源。三菱的仿真内容相对较少，我最开始是为了实现OPC UA的仿真连接，但是后来发现MX OPC Configurator仿真出来的是OPC DA，确实有点头痛,而用KEPserverEX这个软件来回倒腾OPC UA不成功，具体问题我感觉还是版本问题吧！满足要求的版本暂时我还没有找到，索性今天试了一下用MX OPC Configurator和NX连接，发现NX 支持OPC DA，所以记录一下过程。

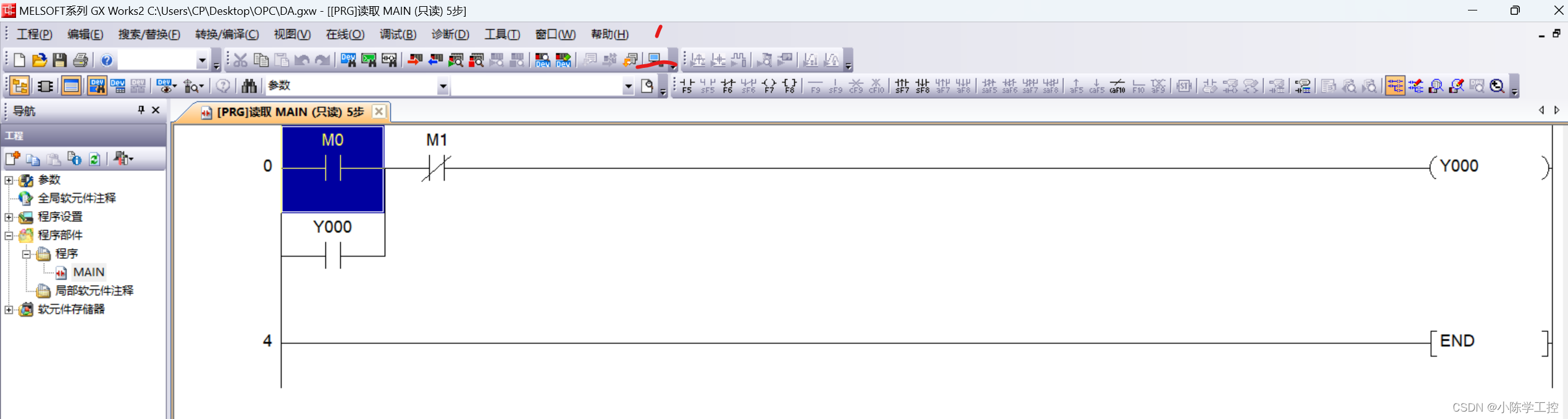

1.使用GX works2新建一个程序，并启动仿真，这里我建立的是起保停电路，并且启动了仿真

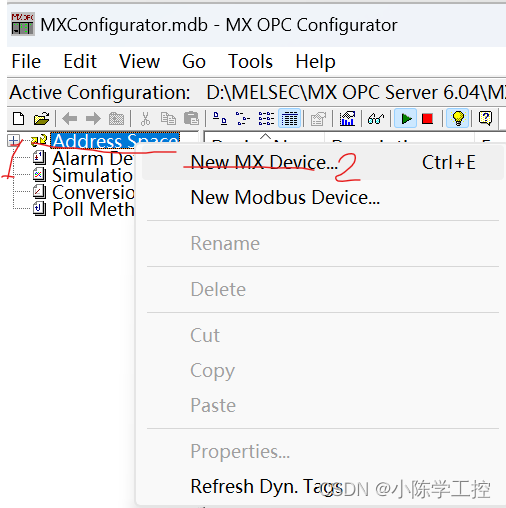

2.打开MX OPC Configurator，新建一个任务

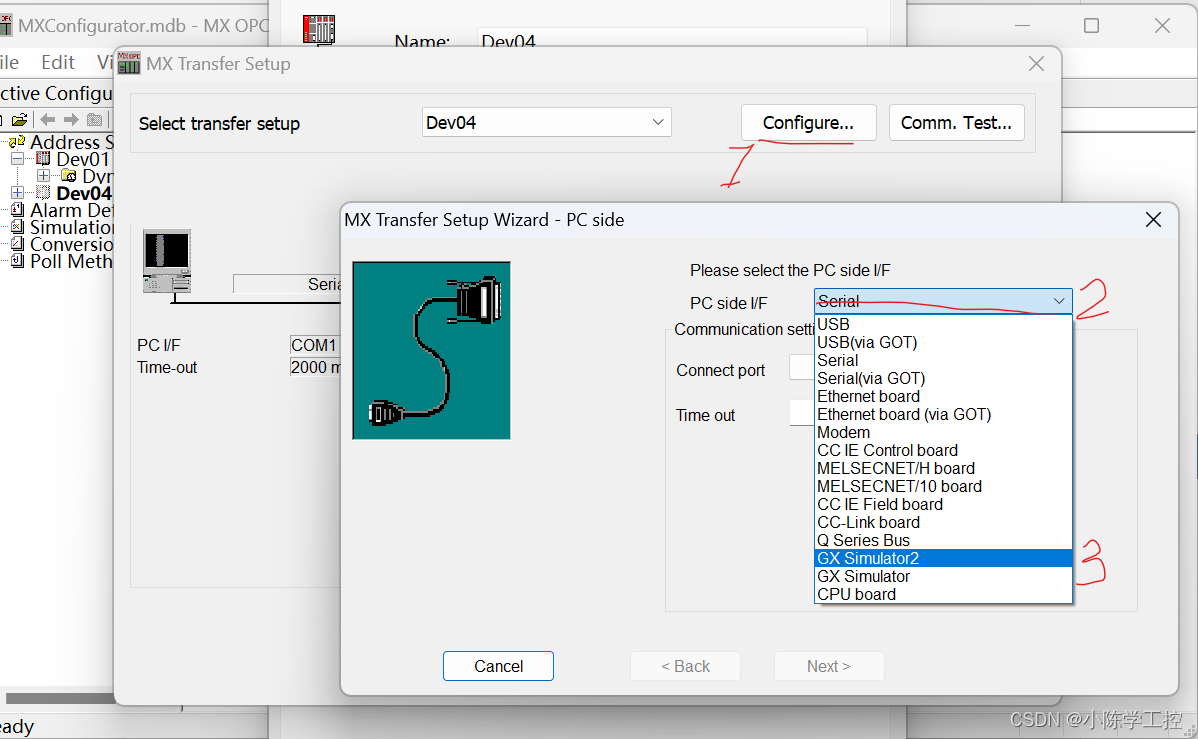

3.并将连接设置为需要的软件

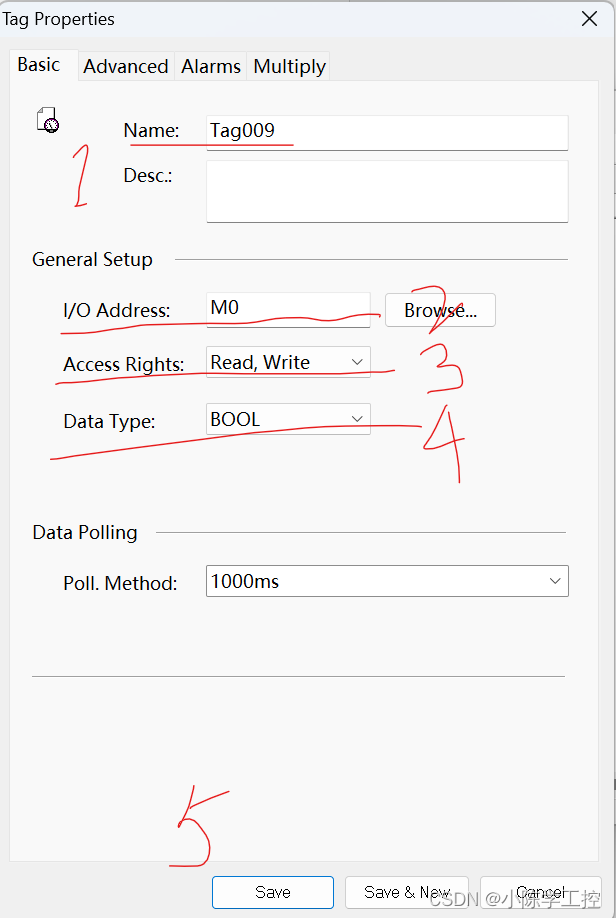

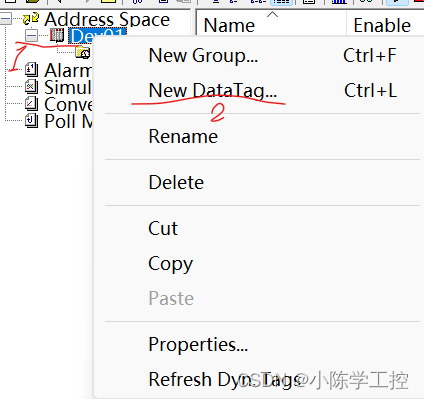

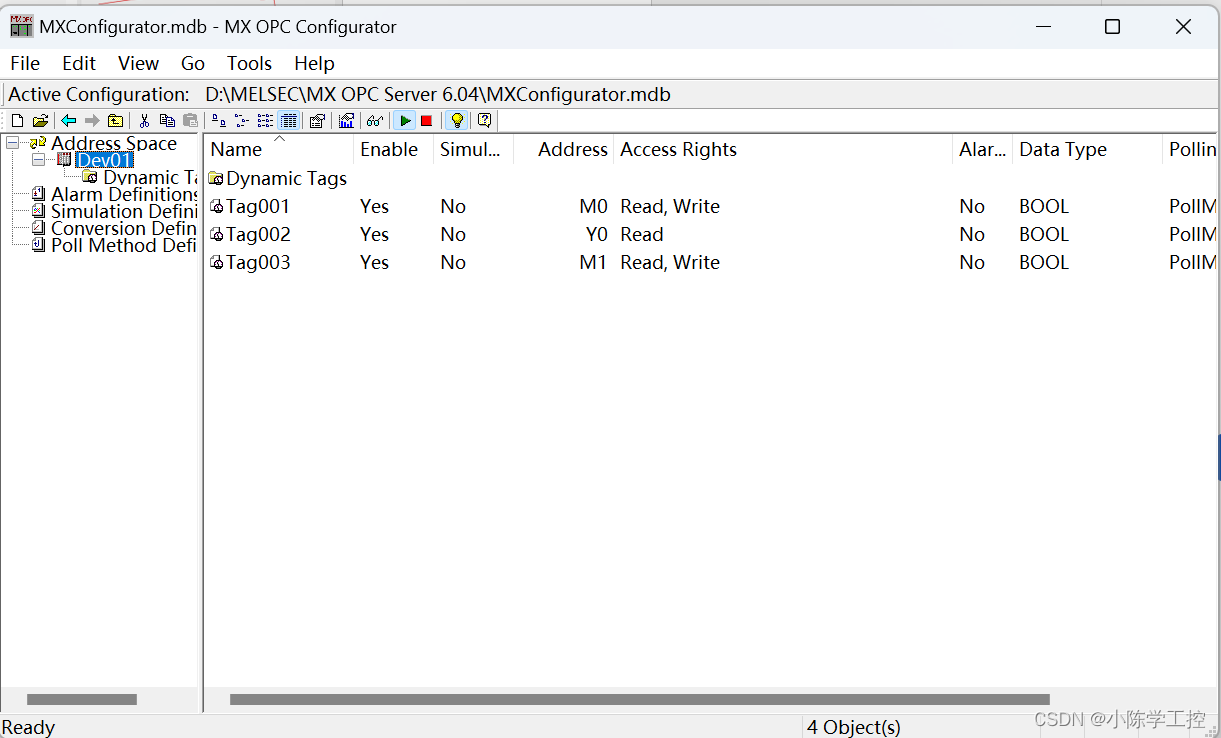

4.新建信号，并设置信号属性，这里需要注意一下，读写要求也就是3，M点可以设置为读写形式，Y0设置为读的形式

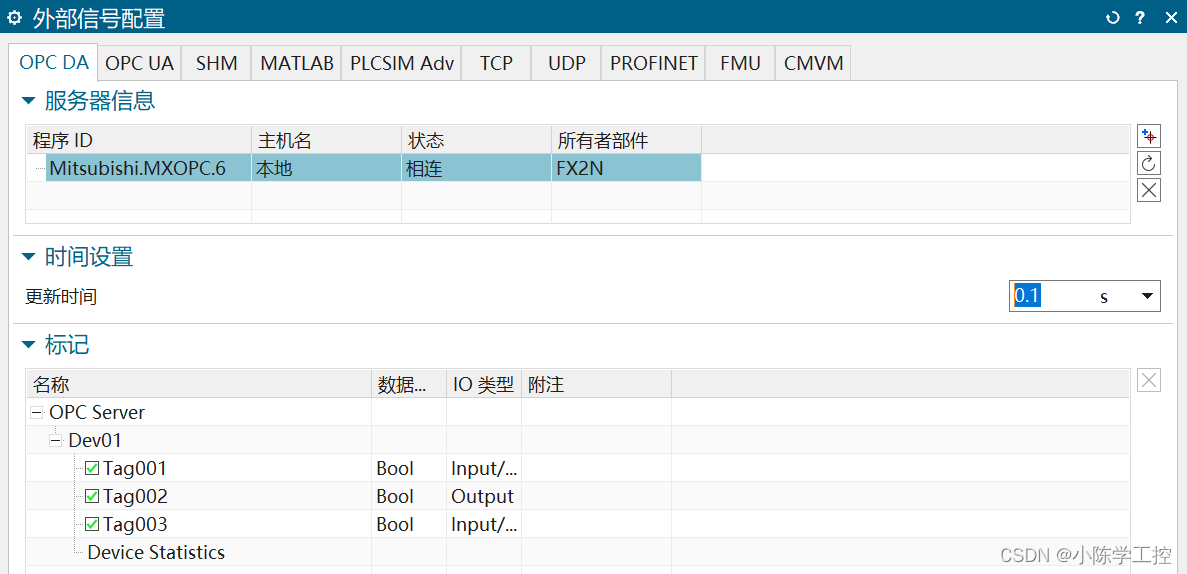

5.在NX中建立模型并设置机电属性，这里我绘制的简单圆柱拉伸体，准备在起保停的状态下使其转起来，外部信号配置如下

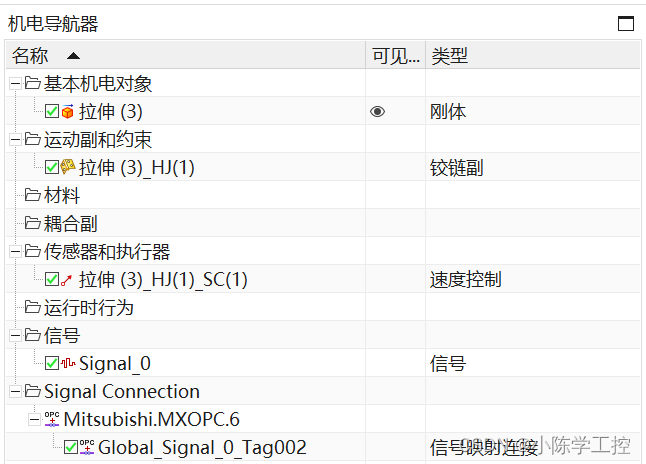

6.机电属性和信号配置如下

7.至此全部设置完毕，启动后圆柱会按照速度运行
