目前只更新到站位图及平面热图，其他图还没做（后面应该还会做一个剖面图），可能还会继续更新......

阅读前：使用了ODV一段时间了，担心会忘掉，记了个笔记，补充了很久，希望不要造成后期的阅读障碍。很多功能翻译一下就能看懂，但是摸索起来真的很麻烦。若有错误，请指正，谢谢啦~

一、前期准备

1、安装与路径问题

1.1 软件安装

创建一个个人账号，邮箱填可用的，注册之后会受到下载链接。收不到邮件就换个邮箱。

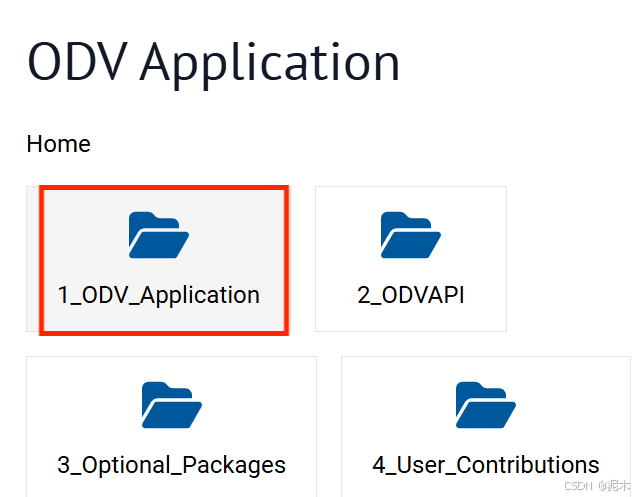

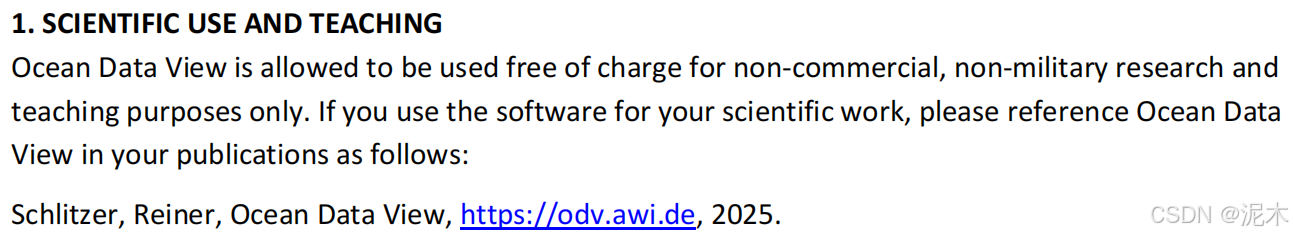

非商业用途，在官网（ODV: ODV）可以免费下载：

下载最新版，安装没什么需要注意的问题，记得改C盘以外的路径即可：

1.2 各种文件的路径问题

用户目录文件的路径也可以修改，改完需要重启（闪退就多次重启）

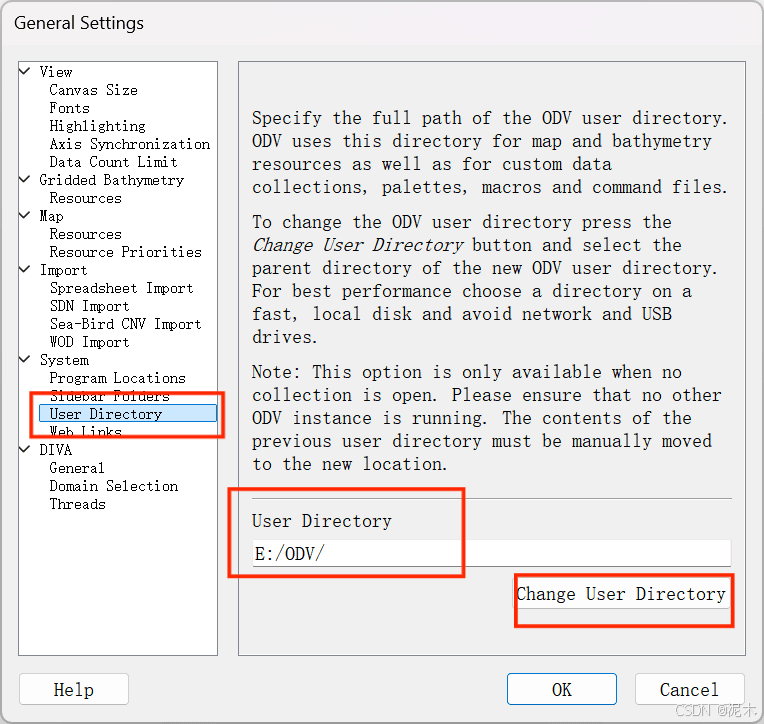

步骤：菜单栏View——Settings——如下图（这里可以更改一些软件的基础设置，如字体大小、画布大小等）

注：建议单独创建数据文件夹，路径名称不要带中文，空格用 "_" 代替，文件夹里放数据的csv（或其他软件可读取的格式）文件，之后软件打开csv文件，会在当前数据文件夹里生成项目.Data和项目.odv。

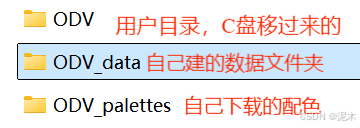

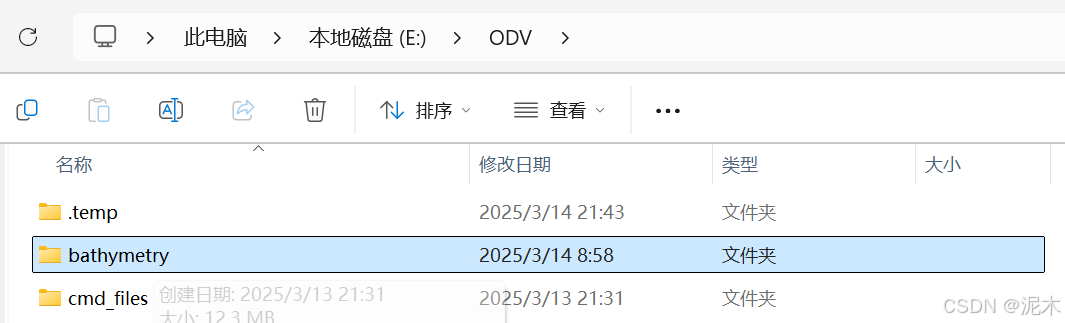

下图是我在E盘里的三个ODV相关文件夹：

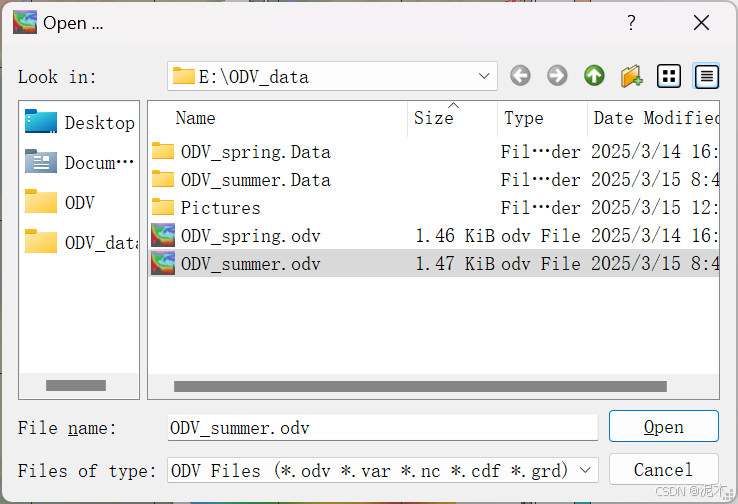

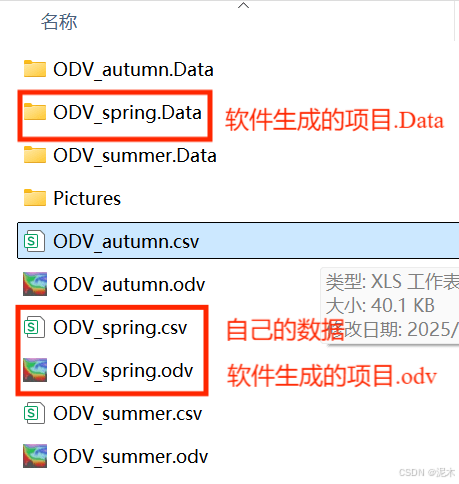

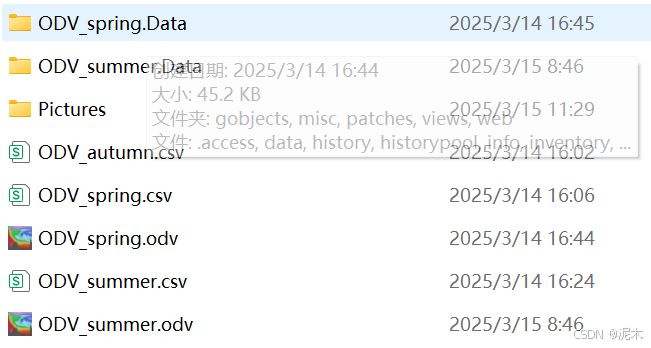

打开上面自己建立的ODV_data，下图（仅供参考），数据和软件生成的文件都是配套的，如下图：

2、数据文件及导入

2.1 数据文件：关于Excel表格式

不同航次也可以记到同一个表中，软件里也有对应的变量Cruise。

这里演示的是不同航次记为不同的Excel表（即一个航次一个Excel文件），文件要另存为CSV格式的，下面是我的一个航次的记录表，表头（第一行）长这个样子（列名尽量和软件内对应的变量名字一致，虽然它可以也自动识别匹配经纬度）：

注：变量有单位的，尽量带上单位，使用[...]括起来；文件命名不要乱写，导入软件后，软件会自动生成其他文件，名字都是一致的，前面有提到：1.2 各种文件的路径问题

2.2 导入csv文件

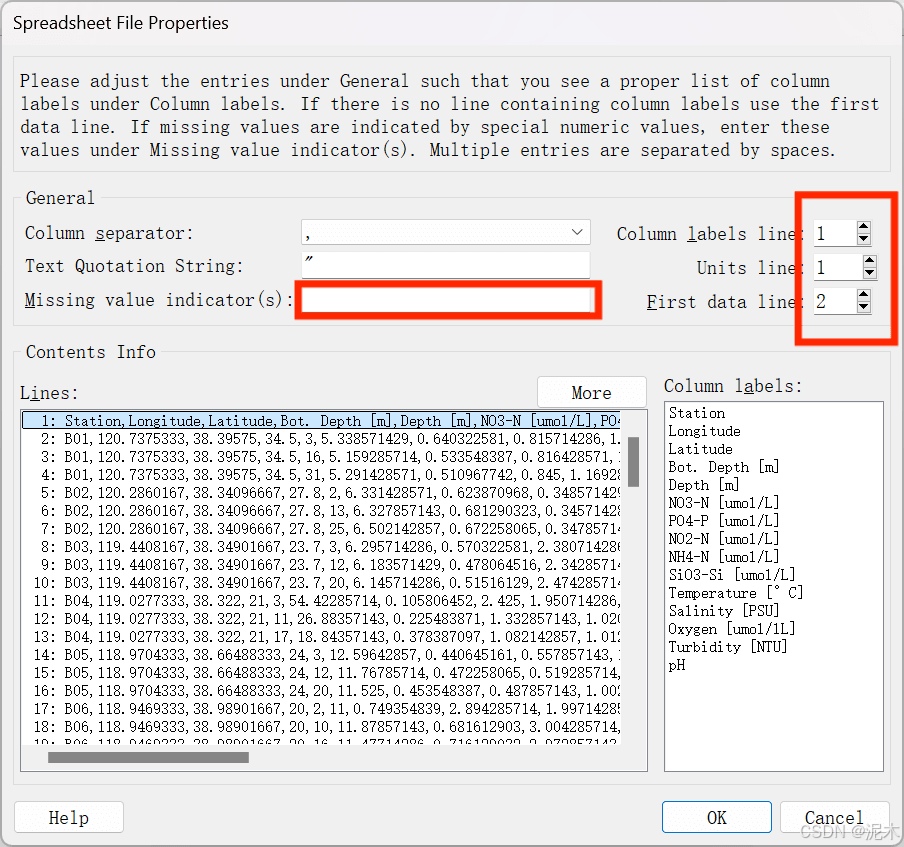

步骤：左上角File——导入csv格式的文件——如下图

注：Missing value indicators，默认是-999，我的表中是空白，就把-999删了；其它参数是默认的。

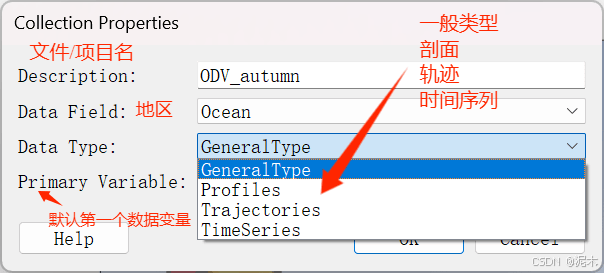

上面OK之后如下图

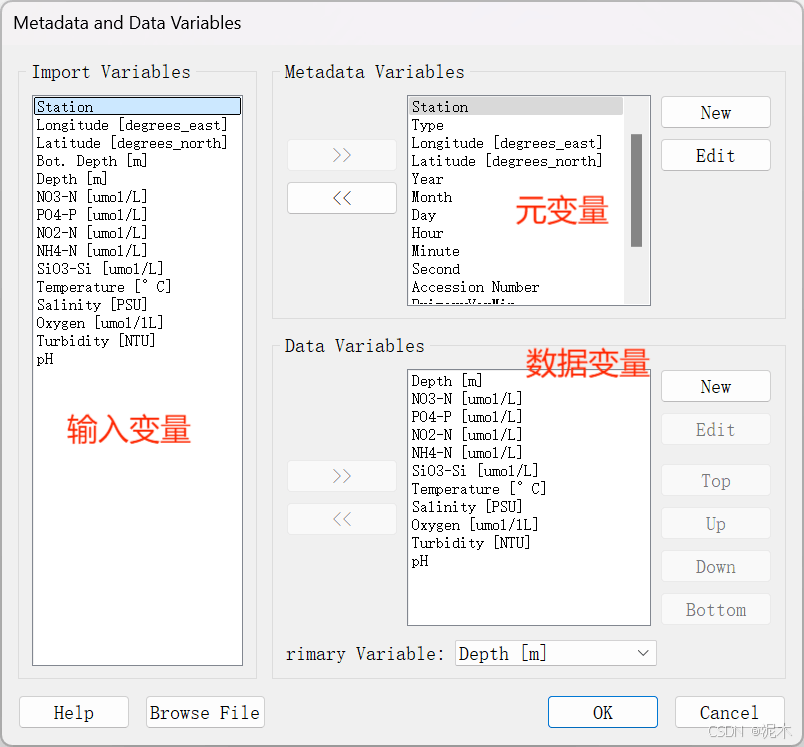

注：①左侧输入变量为Excel表里全部的列名；②右侧上面元变量，是软件自带的，但会自动匹配上一些输入变量（比如站位、经纬度、底深Bot.Depth），没有匹配上或有其他元变量需要手动通过 >> 加过去，用不到的一些元变量不用管，它们删不掉；③右侧下面数据变量，包括了一些需要分析的数据（环境因子、采样深度等），可以只添加需要分析的数据变量，把其他的都删了，画图更加方便；④最下面还有个primary Variable，因为是画平面热图，选了Depth（采样深度）。

上面OK之后如下图

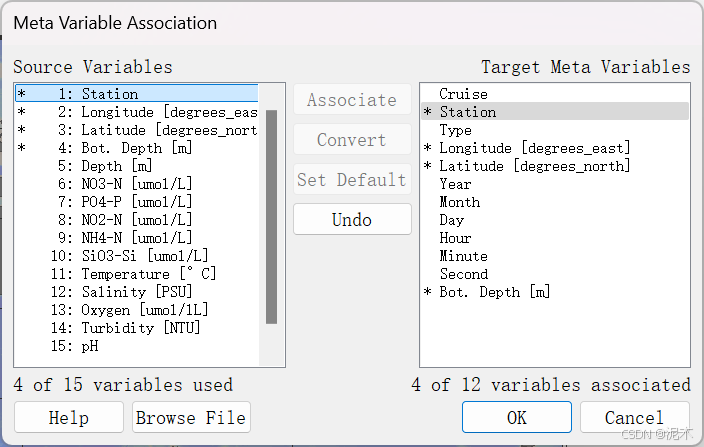

上面OK之后如下图，没有和Target Meta Variable关联的元变量要点Associate关联。

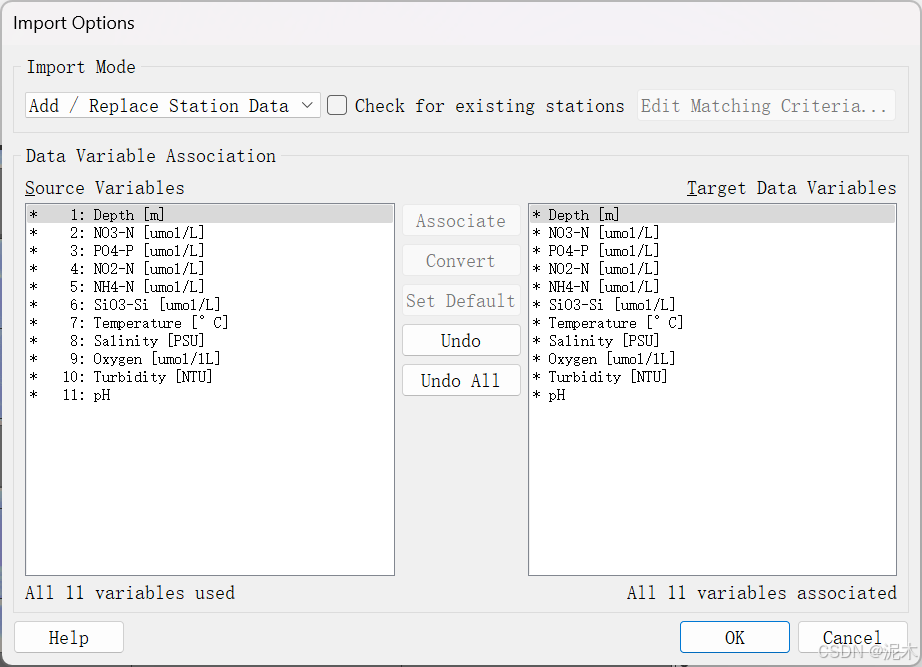

上面OK之后如下图，关联数据变量，前面设置好了，这里一般不用动的。

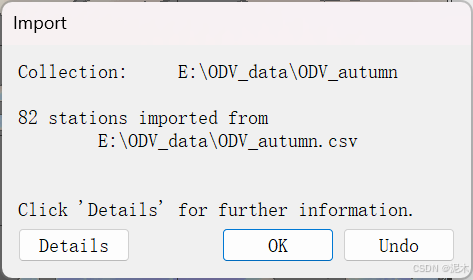

上面OK之后如下图，会给出文件路径，再OK就导入了，若导入失败则有warning。显示了世界地图，就是成功导入了。

二、海洋站位图绘制

2、站位图美化

2.1 修改地图大小

由世界地图到显示站位局部地图：右键点击地图——Full Domain

微调经纬度：右键点击地图——(最下端)Properties...——Domain

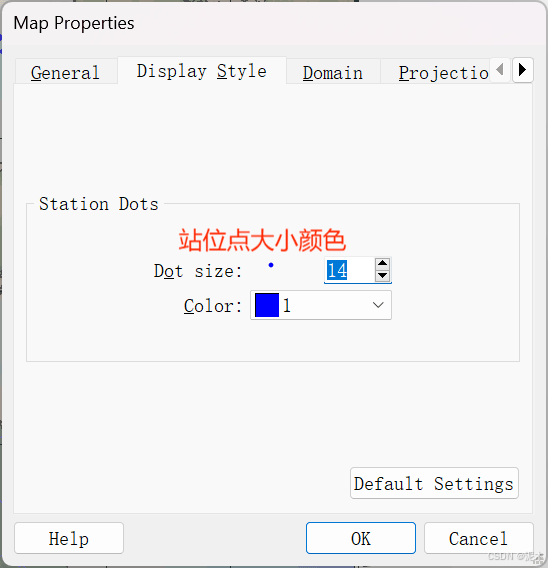

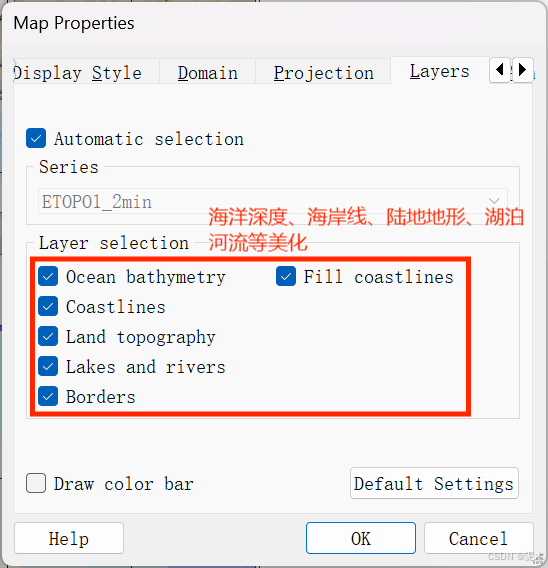

2.2 经纬度坐标轴、站位点、海洋陆地图层美化

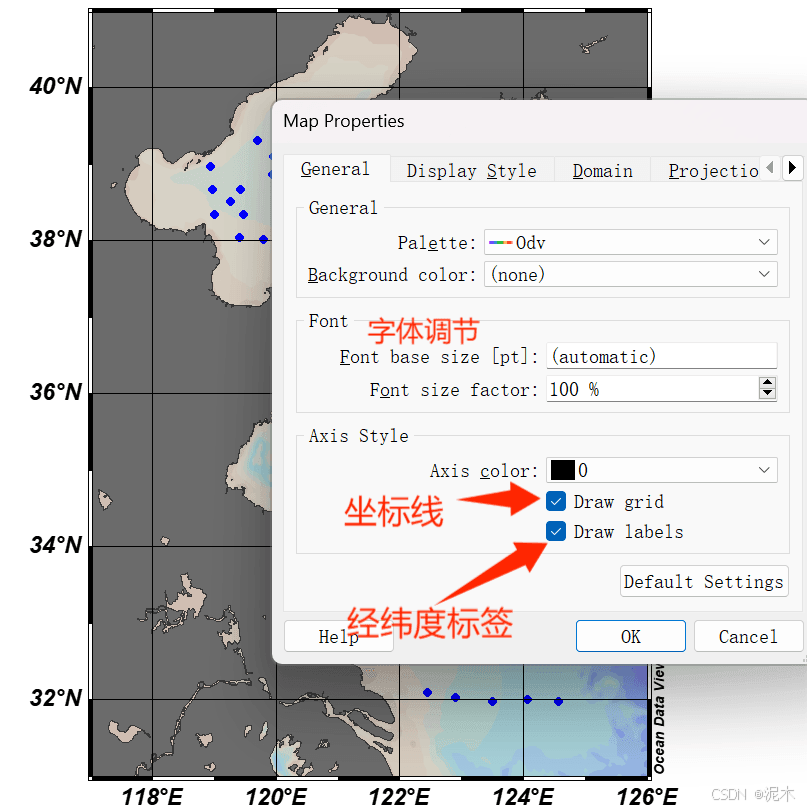

Properties...里面的：坐标字体调节等

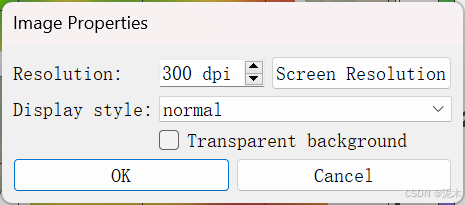

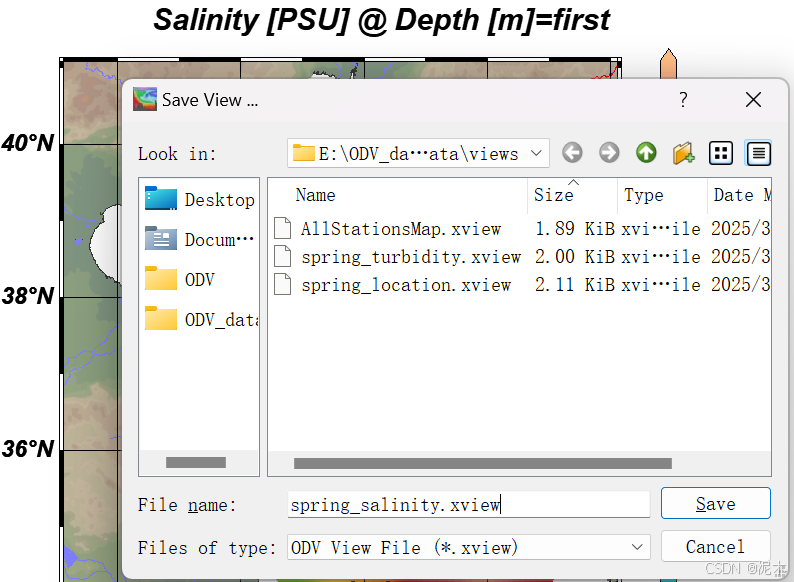

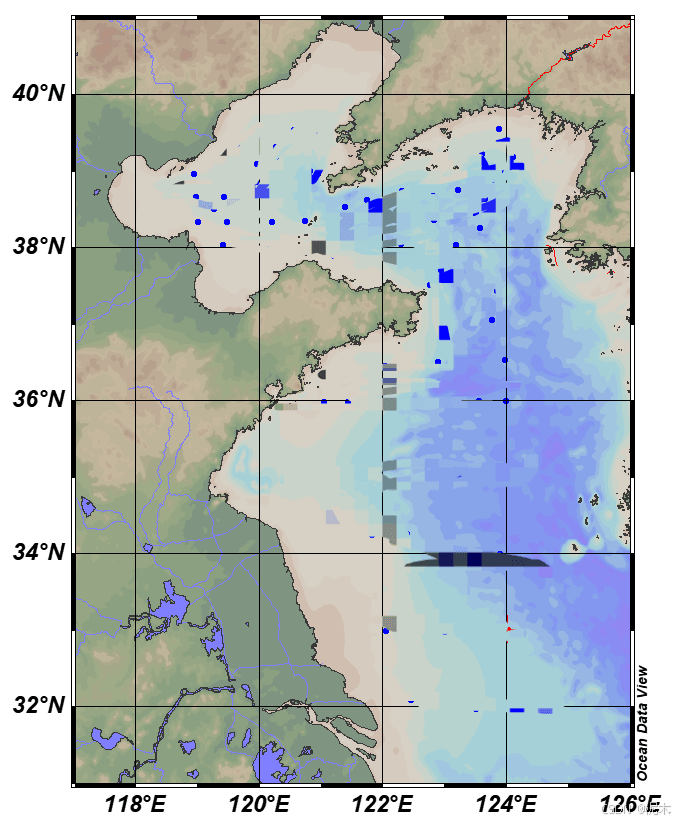

站位图显示大概这个样子（这里给我的站位打码了），保存图片直接右键地图save plot as（其他文件保存细节看后面：2、文件的保存

三、平面热图绘制

1、盐度分布热图示例

1.1 添加一个新的画布

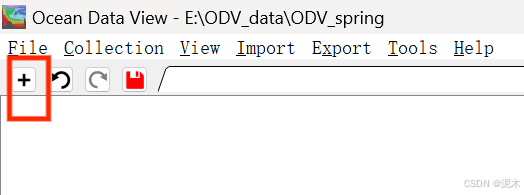

步骤：菜单栏左上角加号——选SURFACE Window F12那个（点之前需要保存，下图红色的保存标志），但这个步骤会丢失前面站位图的设置，后面给出了另一种添加方法

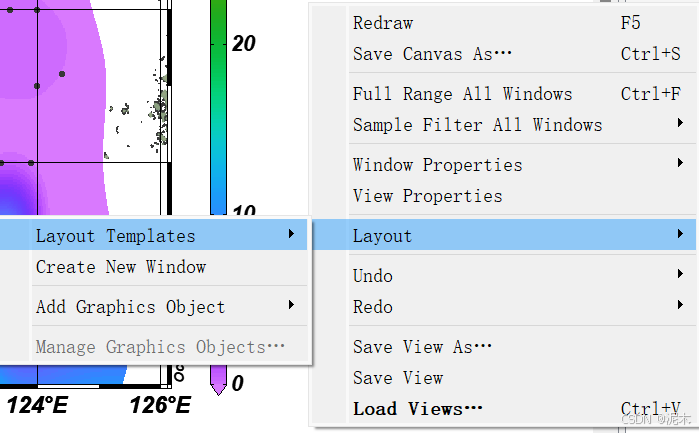

另外一种步骤：右键画布空白部分——Layout——Layout Templates——可以选SURFACE Window F12那个——之后就会在站位图右边生成一个新的地图

1.2 选择变量绘图

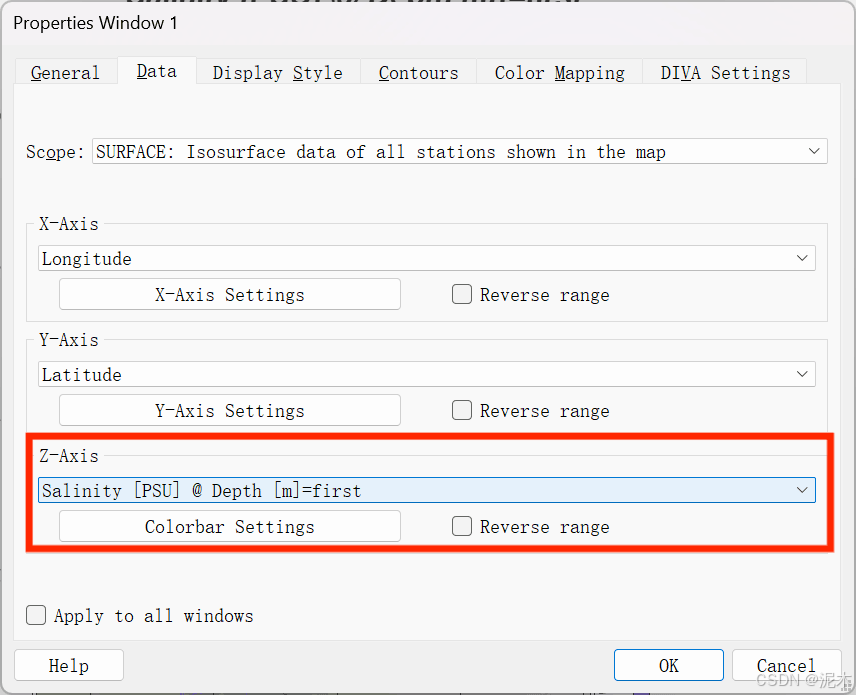

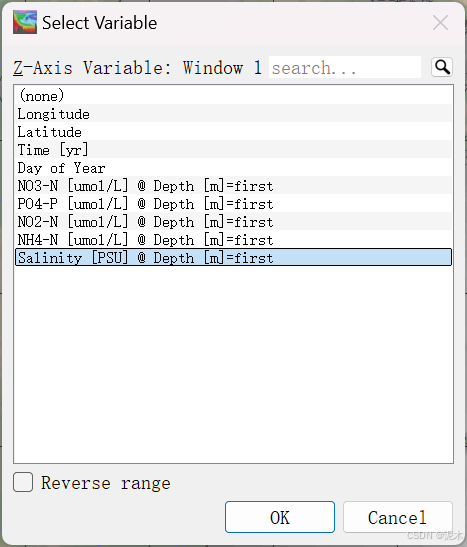

步骤：右键新生成的地图——Properties——data——点击Z-Axis——如下图，选择变量

下图中选中的意思是：以深度第一个数据first（我的数据中是最小数据，即代表表层）为prime variable，盐度为variable作图，显示的就是表层盐度热图，当然显示的图还需要进行修改

选择完是这个样子：

1.3 添加与删除变量

添加变量：一般给出的默认变量是有限的，需要手动添加，比如上图中，我的DOV默认是显示了前四个营养盐，但是我想要盐度（在表层的分布），就需要手动添加。

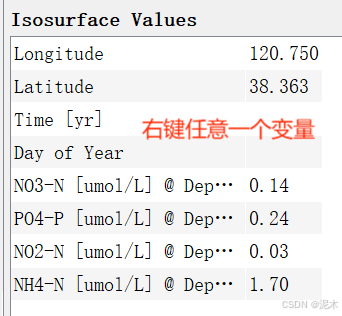

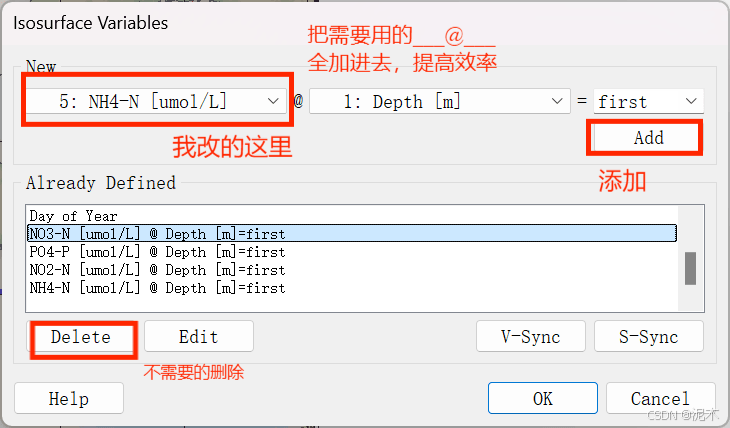

添加步骤：右下角给出了若干变量，右键Isosurface Values（下面第一个图）——点击Isosurface Values...——（下面第二个图）——我只加了一个Salinity@Depth，就是上面图片显示的

1.4 简单画一个热图：站位点、颜色深浅

步骤：右键新生成的画布——Properties菜单栏（相比于画站位图时的界面）已经发生了变化，这时候也可以进行站位图的美化

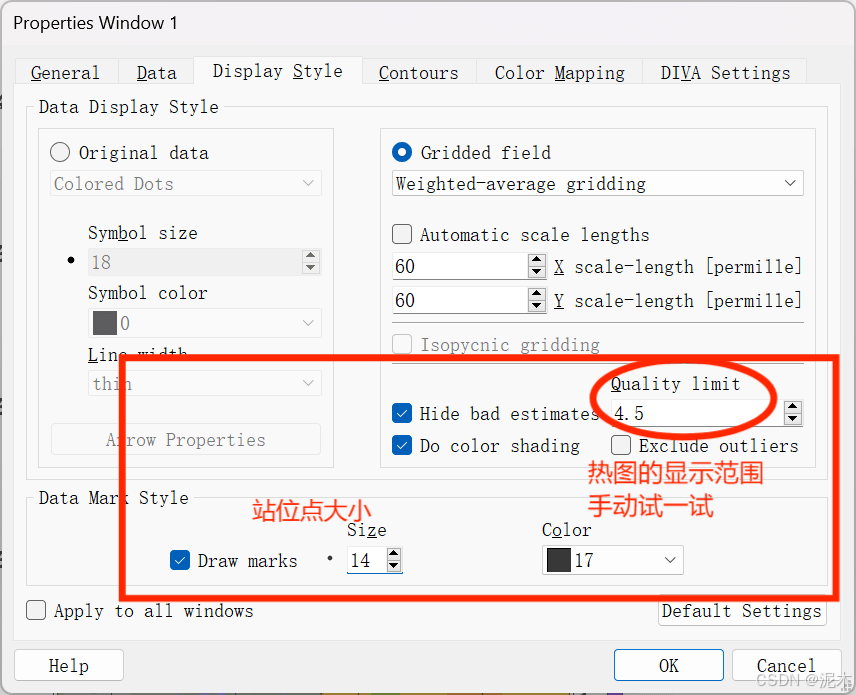

热图显示部分的一些设置：先画出来看看

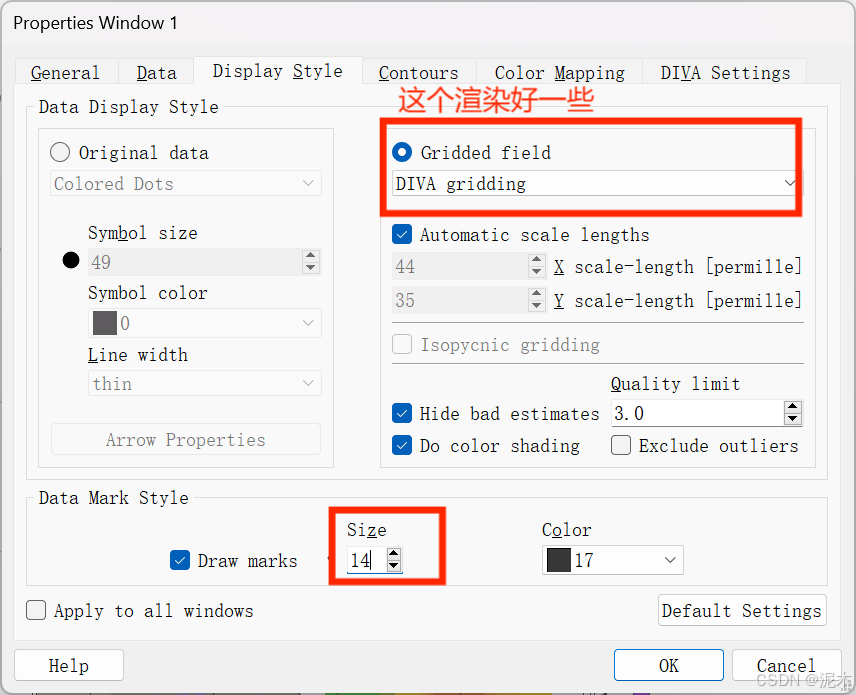

我最后用的下面的这个DIVA渲染，然后改了站位点大小，其他参数默认了（暂时没细看）。（比上面效果好一些，但是有同学的DIVA渲染有卡顿的问题，后面有解决方法），下图OK之后，需要等待5到30秒，先不要乱点，会卡退，等着就好，DIVA gridding比较慢。

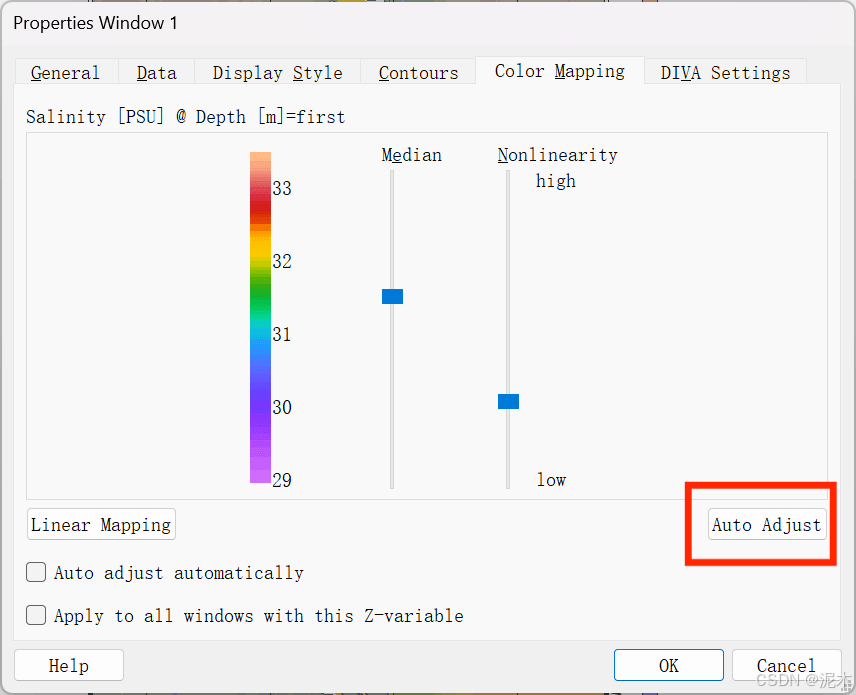

这里的Color Mapping我选Auto Adjust了，可以都试试，然鹅这个colorbar并不是很好看

注：这两种会影响热图颜色显示的深浅变化，可以根据最终呈现的效果选择。我有一个变量平面分布变化不明显（在选择Auto Adjust时候颜色变化范围较窄），后来改为Linear Mapping就好很多，深浅变化也更细腻了。（但是不同航次的同一个变量还是需要用同一种Color Mapping）

1.5 热图美化：colorbar基础设置

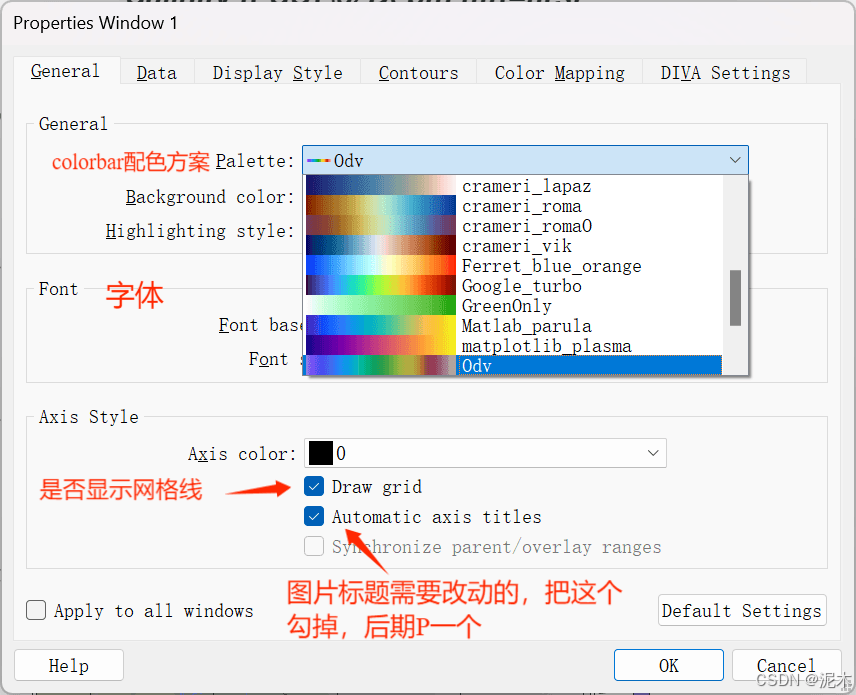

Properties里的General

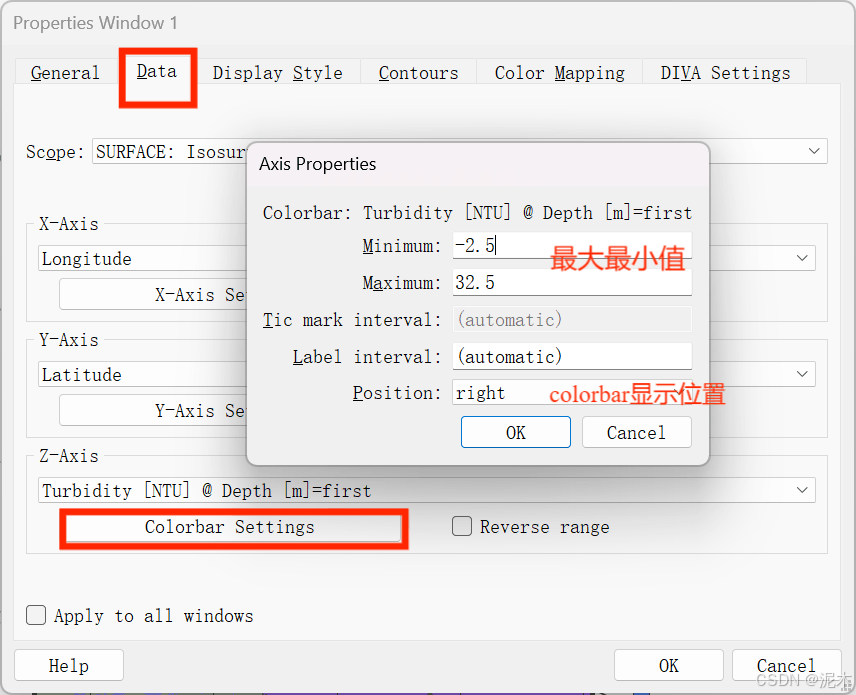

Properties里的Data——Colorbar Setting：colorbar的显示设置，显示值、位置等，也可以设置间隔（下面图里是automatic）

注：数值参数调成一致更容易对比不同航次，但有时变量差异过大，显示效果就会变差。数值范围，Minimum比最小值小一点；Maximum比最大值大一点，偏小值多调小Maximum，偏大值多调大Maximum。为了让热图显示出明显的分布变化，调整colorbar的min和max有时会损失极大值或极小值区域的显示，需要根据想分析的现象调整。
