《柔性直流输电系统》学习笔记——电压源换流器VSC

一、电流源与电压源

（1）电流源

直流回路串联电感储存无功，构成电流源特性，即输出电流恒定（≈矩形波），而输出电压受负载影响（≈正弦波）。

电流（电流源输出电流）不能反向。

（2）电压源

直流回路并联电容储存无功，构成电压源特性，即输出电压恒定（≈矩形波），而输出电流受负载影响（≈正弦波）。

电压（电压源输出电压）极性不能改变。

二、电流源换流器与电压源换流器

（1）电流源换流器CSC

电流源换流器(CSC)的换流阀为晶闸管，仅具有一个自由度（只能控制开通，不能控制关断），只能自然换向（依靠交流网络换向）。

LCC本质上为电流源换流器，直流方向不能改变，若想改变潮流方向（能量流动方向）只能通过改变电压极性才能使LCC从整流到逆变（或逆变到整流）。因此LCC仅能改变有功功率大小和方向，无功功率由运行情况决定，不可调，不可控。

同时，LCC只有一个控制自由度（晶闸管导通控制），即通过控制触发角大小决定直流电压大小。可通过定电流（控制直流电流大小来触发晶闸管导通，直流电压即可根据自然换向确定）、定触发角、定熄灭角来间接影响直流电压，也可通过定电压控制或定功率来直接控制直流电压。

（2）电压源换流器VSC

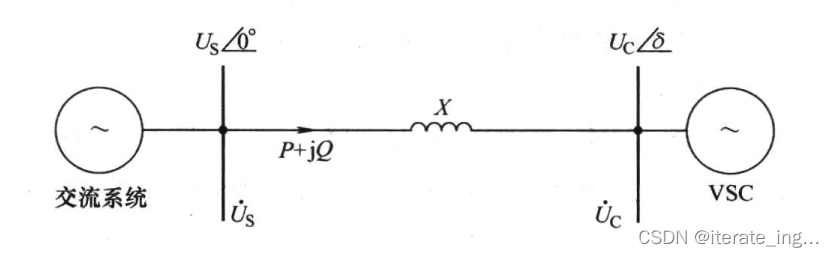

VSC采用IGBT全控器件，具有两个控制自由度（UC和δ），从而可以控制有功无功功率的大小和方向。

简单理解，两个自由度指代开关器件的开通和关断可控，电流可双向流动，能够在不改变电压极性的情况下控制功率。同时反并联二极管为感性负载电流提供无功功率通路，与LCC相比，VSC的无功功率也可以控制。
