基于多信息融合的疲劳驾驶检测系统

1.眨眼检测原理

基于dlib人脸识别68特征点检测、分别获取左右眼面部标志的索引，通过opencv对视频流进行灰度化处理，检测出人眼的位置信息。
人脸特征点检测用到了dlib，dlib有两个关键函数：dlib.get_frontal_face_detector()和dlib.shape_predictor(predictor_path)。

前者是内置的人脸检测算法，检测人脸区域的界限
后者是用来检测一个区域内的特征点，并输出这些特征点的坐标，它需要一个预先训练好的模型（通过文件路径的方法传入），才能正常工作。
使用开源模型shape_predictor_68_face_landmarks.dat，可以得到68个特征点位置的坐标

点我下载开源数据集

基本原理：计算 眼睛长宽比EAR.当人眼在正常状态下时，EAR在某个值上下波动，当人眼闭合时，EAR迅速下降。所以我们认为当EAR低于某个阈值时，眼睛处于闭合状态。为检测眨眼次数，我们设置了阈值为0.2，如果当前帧两双眼睛宽高比的平均值小于0.2，则加1，如果连续3次都小于阈值，则表示进行了一次眨眼活动。

（68点landmark中可以看到37-42为左眼，43-48为右眼）

右眼开合度可以通过以下公式得到（左眼同理）：

通过计算38、39、42、41的纵坐标、37、40的横坐标来计算眼睛的睁开度。如：1/2*[(y42+y41)-(y38+y39)]/(x40-x37)通过一个阈值确定眼睛是睁开还是闭上。也可以将这个值与初始的值的比值作为睁开度，根据不同程度来进行比较。睁开度从大到小为进入闭眼期，从小到大为进入睁眼期，计算 最长闭眼时间（可用帧数来代替）闭眼次数为进入闭眼、进入睁眼的次数 。

主要代码思路

第一步：使用dlib.get_frontal_face_detector() 获得脸部位置检测器
第二步：使用dlib.shape_predictor获得脸部特征位置检测器
第三步：分别获取左右眼面部标志的索引
第四步：打开cv2 本地摄像头
第五步：从视频流进行循环，读取图片，并对图片做维度扩大，并进灰度化
第六步：使用detector(gray, 0) 进行脸部位置检测
第七步：循环脸部位置信息，使用predictor(gray, rect)获得脸部特征位置的信息
第八步：将脸部特征信息转换为数组array的格式
第九步：提取左眼和右眼坐标
第十步：构造函数计算左右眼的EAR值，使用平均值作为最终的EAR
第十一步：使用cv2.convexHull获得凸包位置，使用drawContours画出轮廓位置进行画图操作
第十二步：进行画图操作，用矩形框标注人脸
第十三步：分别计算左眼和右眼的评分求平均作为最终的评分，如果小于阈值，则加1，如果连续3次都小于阈值，则表示进行了一次眨眼活动
第十四步：进行画图操作，68个特征点标识
第十五步：进行画图操作，同时使用cv2.putText将眨眼次数进行显示

2.打哈欠检测原理

嘴部主要取六个参考点：

打哈欠可利用嘴巴处通过计算51、59、53、57、的纵坐标、49、55的横坐标来计算眼睛的睁开度。如：1/2*[(y51+y53)-(y59+y57)]/(x55-x49)点的距离来判断是否张嘴及张嘴时间，从而确定人是否是在打哈欠，同时这个阈值应当合理，能够与正常说话或哼歌区分开来。

同眼睛相类似方法求嘴部欧式距离：

主要代码思路

Step1:提取帧图像检测人脸，嘴部粗定位进行肤色分割；
Step2: 嘴部精确定位，获取嘴部欧式距离K1，若k1大于阈值T1，则Step3,并且count+1；否则count=0回到step1，检测下一帧。
Step3: 统计哈欠特征值count,当count超过阈值3,则记作打一次哈欠，保存count到Yawn，Yawn(i)=count，count=0（count清0）回到Step1，否则的话也直接转回Step1。

3.瞌睡点头检测原理

采用Head Pose Estimation(头部姿态估计) 算法,该算法的步骤一般为：2D人脸关键点检测；3D人脸模型匹配；求解3D点和对应2D点的转换关系；根据旋转矩阵求解欧拉角

https://developer.aliyun.com/article/674048

https://blog.csdn.net/lql0716/article/details/72597719

具体原理请看上面那两篇博客，网上有开源代码(如下)，大神已经帮我们搞好了，我们拿来直接用就行，最后得到欧拉角

点我查看参考代码

主要代码思路

头部姿态判断打瞌睡得到实时头部姿态的旋转角度过后,如下所示为头部旋转角度的3个参数Yaw,Pitch和Roll的示意图,驾驶员在打瞌睡时，显然头部会做类似于点头和倾斜的动作.而根据一般人的打瞌睡时表现出来的头部姿态，显然很少会在Yaw上有动作，而主要集中在Pitch和Roll的行为.设定参数阈值为0.3,在一个时间段内10 s内，当I PitchI≥20°或者|Rolll≥20°的时间比例超过0.3时,就认为驾驶员处于点头打瞌睡的状态

4.多信息融合的疲劳判断

我们分别计算出单位时间内瞌睡点头的频率，眨眼频率以及打哈欠的频率分别赋予他们不同的权值，采用信息融合的方式进行综合打分，最后根据最终分数，设置疲劳等级，分别为轻度疲劳，中度疲劳和重度疲劳，相应的做出报警等操作，可自行观看源代码理解

5.效果展示

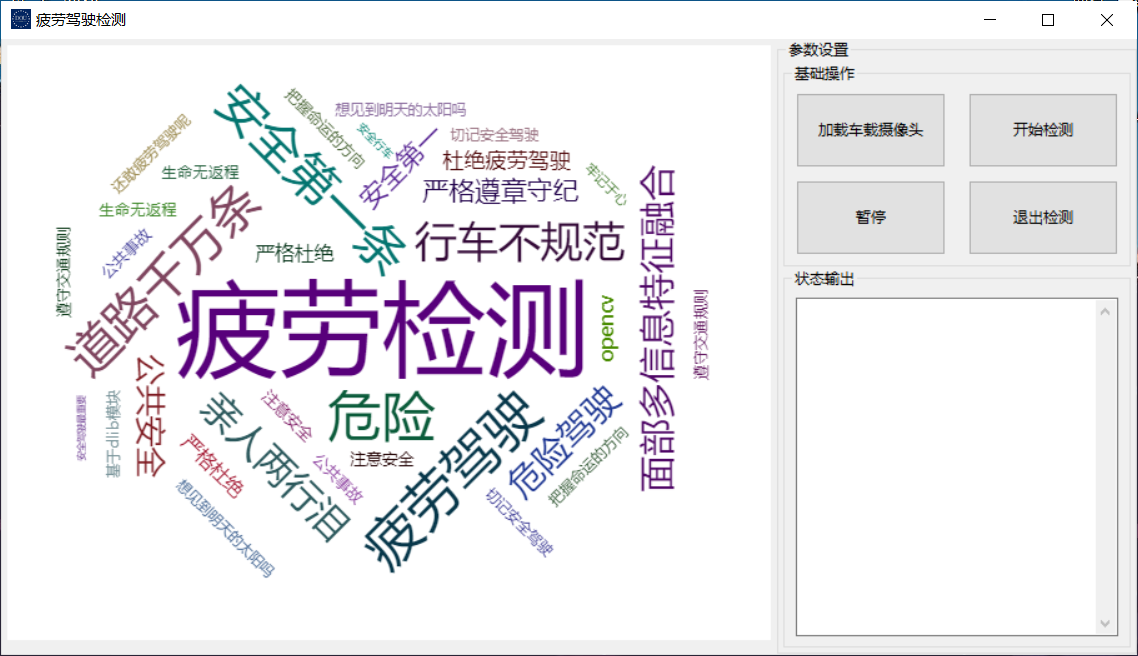

5.1ui界面设计

[

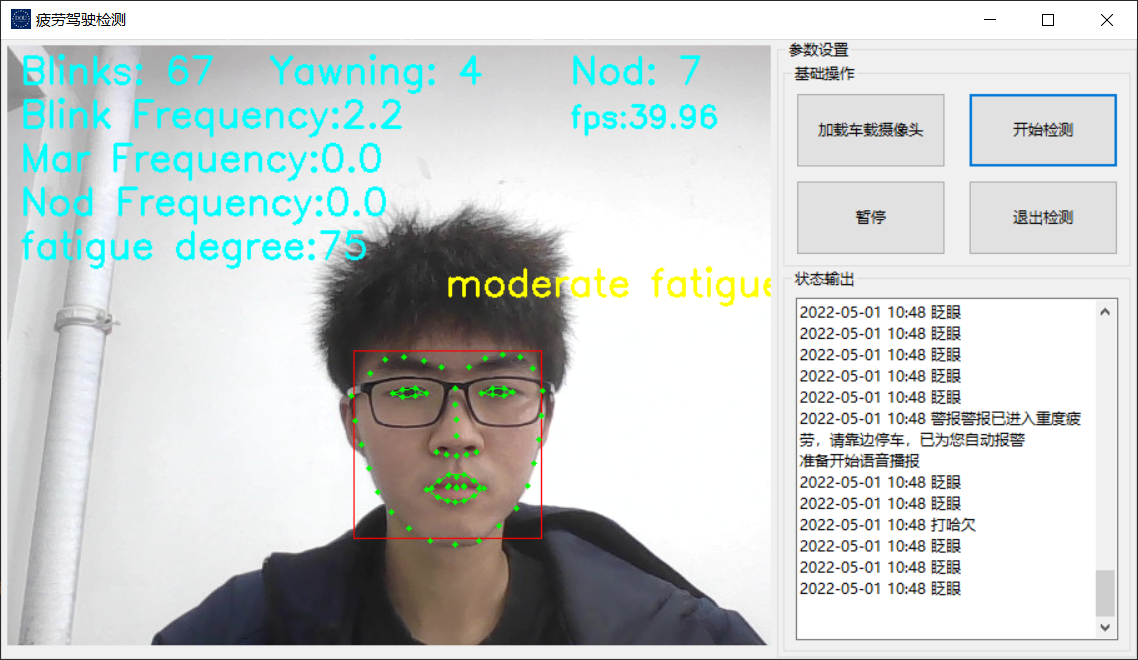

5.2效果演示

[

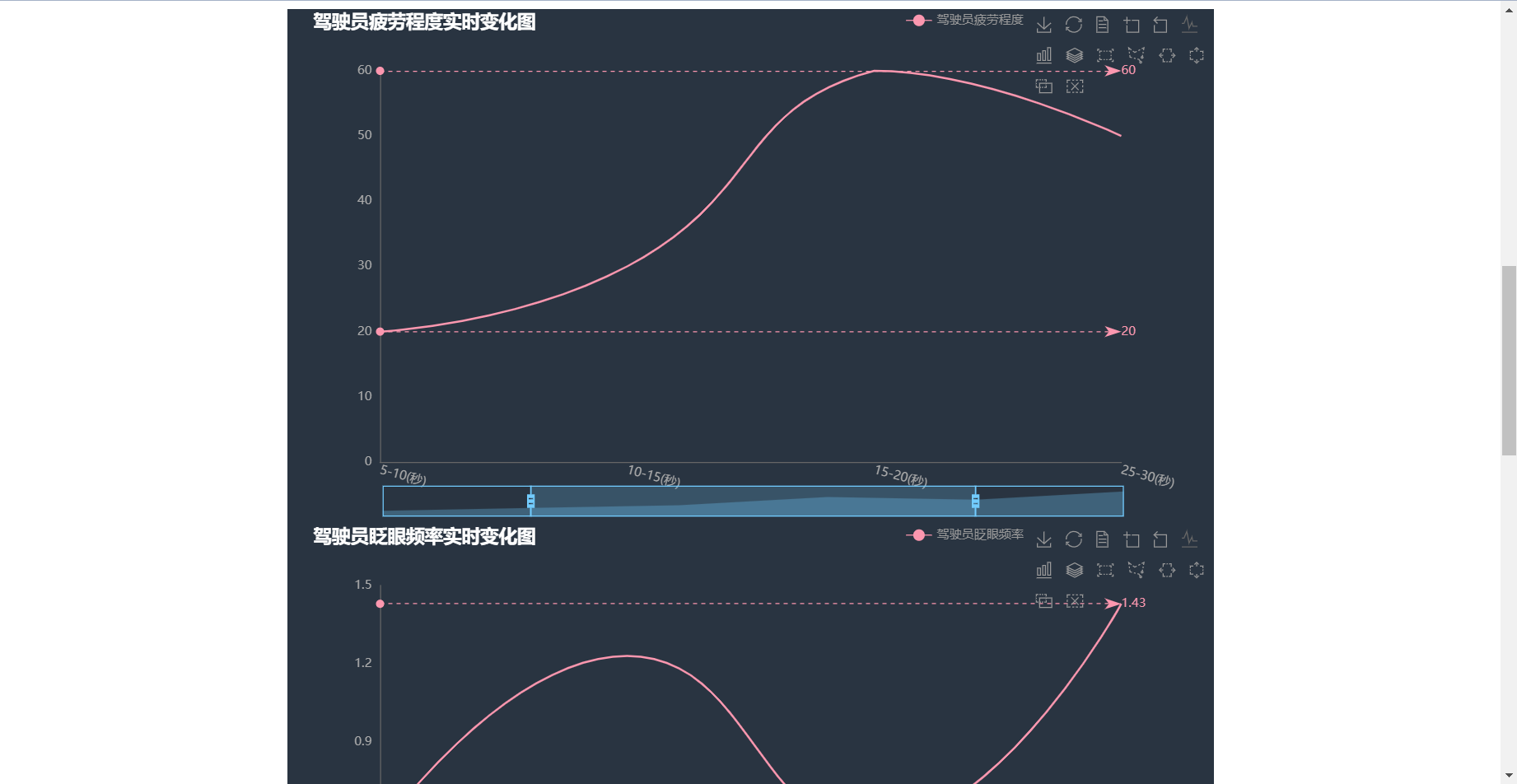

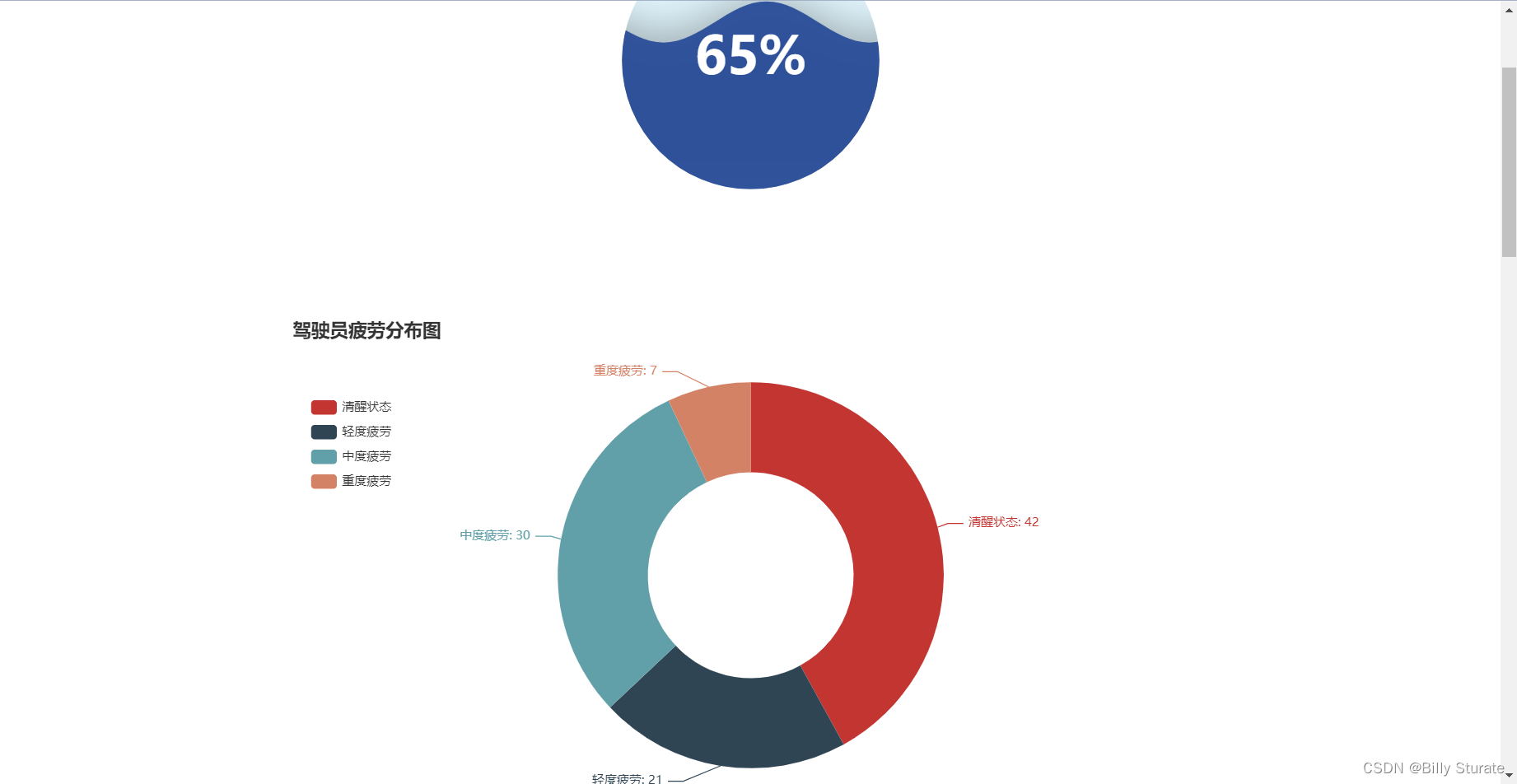

5.3报表界面部分演示

6.项目进展

眨眼检测	DONE
打哈欠检测	DONE
瞌睡点头检测	DONE
实时眨眼频率计算	DONE
实时打哈欠频率	DONE
实时瞌睡点头频率	DONE
疲劳程度的计算	DONE
疲劳程度划分	DONE
UI界面设计	DONE
FPS计算以及语音播报	DONE
报表界面设计	DONE

7.界面参数介绍

Blinks	眨眼次数
Yawning	打哈欠次数
Nod	瞌睡点头次数
Blink Frequency	实时眨眼频率
Yawing Frequency	实时打哈欠频率
Nod Frequency	实时瞌睡点头频率
Score	疲劳程度
FPS	视频帧率

8.文件介绍

main.py-------------------------主程序

sats2.py--------------------------报表界面制作(pyecharts,感觉还是挺好用的，具体操作可以看官网文档，中国人开发的库值得推荐)

pyecharts gallery pyecharts操作手册

images目录下存放图片png以及ico

model目录下存放68人脸关键点模型

fatigue_detect.html-----------------可视化报表

9.项目所有源代码获取

私信我获取完整源代码

10.参考博客

https://blog.csdn.net/cungudafa/article/details/103477960

https://blog.csdn.net/cungudafa/article/details/103499230

https://blog.csdn.net/cungudafa/article/details/103496881

https://blog.csdn.net/lql0716/article/details/72597719

https://developer.aliyun.com/article/674048
