六、基于STM32F103C8T6的对射式红外传感器计数

已于 2023-11-24 21:37:11 修改
阅读量776 收藏 4
点赞数
分类专栏： STM32单片机 文章标签： stm32 嵌入式硬件 单片机
于 2023-11-24 21:36:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_59111928/article/details/134607353
版权

目录

1、实验目的

2、实验器材

3、实验原理

4、实验步骤

5、接线图

6、代码

（1）main.c

（1）CountSensor.c

（3）CountSensor.h

（4）OLED.c

（5）OLED.h

7、实验结果

8、实验结论

1、实验目的

        利用STM32F103C8T6微控制器和对射式红外传感器实现物体通过计数。

2、实验器材

       STM32F103C8T6开发板、对射式红外传感器、杜邦线、计算机

3、实验原理

       对射式红外传感器是一种能够检测物体通过的传感器，当物体通过时，红外传感器会输出一个信号。STM32F103C8T6是一款功能强大的微控制器，可以通过编程控制外部传感器的输入和输出。

4、实验步骤

  • 1. 连接对射式红外传感器和STM32F103C8T6开发板，将传感器的输出引脚连接到开发板的GPIO引脚。
  • 2. 在计算机上安装STM32CubeMX和Keil MDK软件，并打开STM32CubeMX新建一个工程，选择STM32F103C8T6型号。
  • 3. 在STM32CubeMX中配置GPIO引脚，将对射式红外传感器的输出引脚配置为输入模式。
  • 4. 在Keil MDK中编写程序，利用外部中断来监听对射式红外传感器的输出信号，当检测到信号时进行计数。
  • 5. 将程序下载到STM32F103C8T6开发板中，连接电源并测试对射式红外传感器的计数功能。

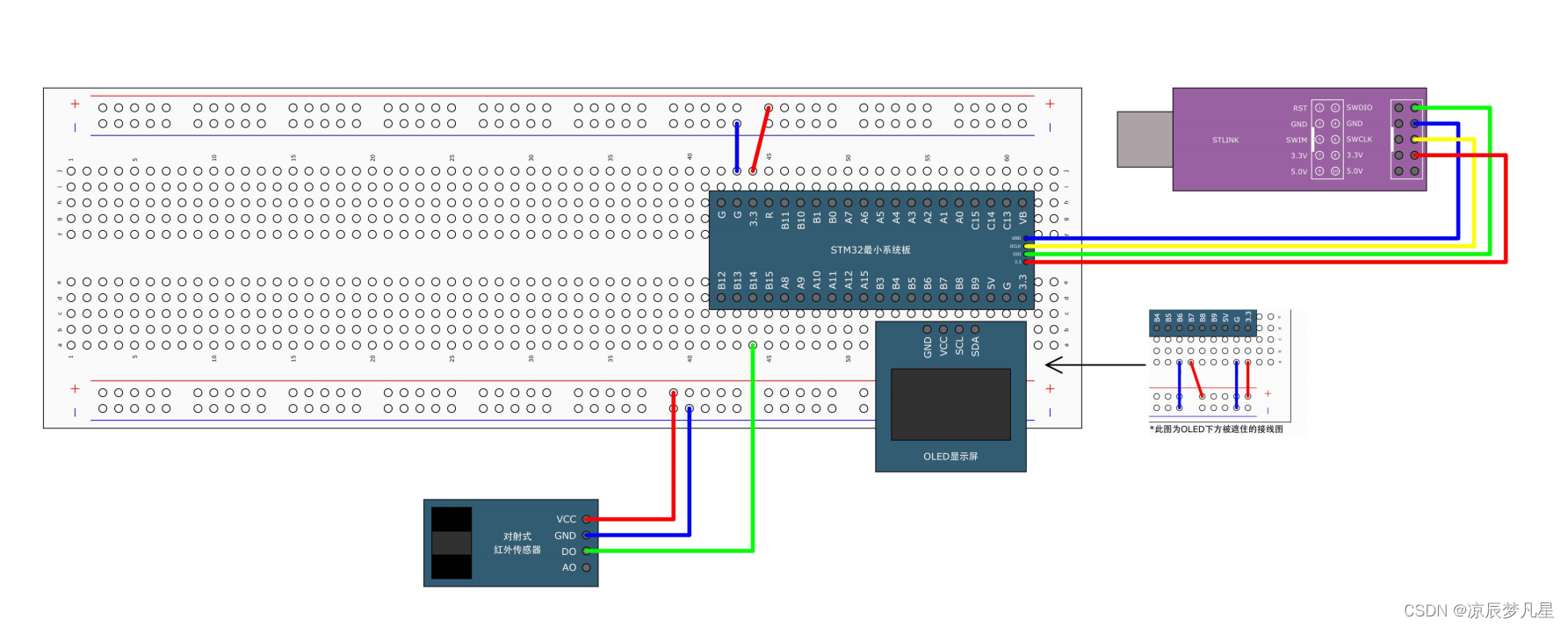

5、接线图

6、代码

（1）main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "CountSensor.h"

int main(void)
{
	OLED_Init();
	CountSensor_Init();

	OLED_ShowString(1, 1, "Count:");

	while (1)
	{
		OLED_ShowNum(1, 7, CountSensor_Get(), 5);
	}
}

（1）CountSensor.c

#include "stm32f10x.h"                  // Device header

uint16_t CountSensor_Count;

void CountSensor_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//开启时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	//GPIO配置
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//上拉输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	//外部中断引脚选择
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource14);

	//配置EXTI
	EXTI_InitTypeDef EXTI_InitStructure;
	EXTI_InitStructure.EXTI_Line = EXTI_Line14;//中断线
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;//使能开启中断
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//中断模式
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//下降沿触发
	EXTI_Init(&EXTI_InitStructure);

	//配置NVIC
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//分组

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;//中断通道
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;//抢占优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;//响应优先级
	NVIC_Init(&NVIC_InitStructure);
}


uint16_t CountSensor_Get(void)
{
	return CountSensor_Count;
}

//中断函数
void EXTI15_10_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line14) == SET)
	{
		/*如果出现数据乱跳的现象，可再次判断引脚电平，以避免抖动*/
		if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_14) == 0)
		{
			CountSensor_Count ++;
		}
		EXTI_ClearITPendingBit(EXTI_Line14);//清除中断标志位
	}
}

（3）CountSensor.h

#ifndef __COUNT_SENSOR_H
#define __COUNT_SENSOR_H

void CountSensor_Init(void);
uint16_t CountSensor_Get(void);

#endif

（4）OLED.c

#include "stm32f10x.h"
#include "OLED_Font.h"

/*引脚配置*/
#define OLED_W_SCL(x)		GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
#define OLED_W_SDA(x)		GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))

/*引脚初始化*/
void OLED_I2C_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);

	OLED_W_SCL(1);
	OLED_W_SDA(1);
}

/**
  * @brief  I2C开始
  * @param  无
  * @retval 无
  */
void OLED_I2C_Start(void)
{
	OLED_W_SDA(1);
	OLED_W_SCL(1);
	OLED_W_SDA(0);
	OLED_W_SCL(0);
}

/**
  * @brief  I2C停止
  * @param  无
  * @retval 无
  */
void OLED_I2C_Stop(void)
{
	OLED_W_SDA(0);
	OLED_W_SCL(1);
	OLED_W_SDA(1);
}

/**
  * @brief  I2C发送一个字节
  * @param  Byte 要发送的一个字节
  * @retval 无
  */
void OLED_I2C_SendByte(uint8_t Byte)
{
	uint8_t i;
	for (i = 0; i < 8; i++)
	{
		OLED_W_SDA(Byte & (0x80 >> i));
		OLED_W_SCL(1);
		OLED_W_SCL(0);
	}
	OLED_W_SCL(1);	//额外的一个时钟，不处理应答信号
	OLED_W_SCL(0);
}

/**
  * @brief  OLED写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void OLED_WriteCommand(uint8_t Command)
{
	OLED_I2C_Start();
	OLED_I2C_SendByte(0x78);		//从机地址
	OLED_I2C_SendByte(0x00);		//写命令
	OLED_I2C_SendByte(Command);
	OLED_I2C_Stop();
}

/**
  * @brief  OLED写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void OLED_WriteData(uint8_t Data)
{
	OLED_I2C_Start();
	OLED_I2C_SendByte(0x78);		//从机地址
	OLED_I2C_SendByte(0x40);		//写数据
	OLED_I2C_SendByte(Data);
	OLED_I2C_Stop();
}

/**
  * @brief  OLED设置光标位置
  * @param  Y 以左上角为原点，向下方向的坐标，范围：0~7
  * @param  X 以左上角为原点，向右方向的坐标，范围：0~127
  * @retval 无
  */
void OLED_SetCursor(uint8_t Y, uint8_t X)
{
	OLED_WriteCommand(0xB0 | Y);					//设置Y位置
	OLED_WriteCommand(0x10 | ((X & 0xF0) >> 4));	//设置X位置高4位
	OLED_WriteCommand(0x00 | (X & 0x0F));			//设置X位置低4位
}

/**
  * @brief  OLED清屏
  * @param  无
  * @retval 无
  */
void OLED_Clear(void)
{
	uint8_t i, j;
	for (j = 0; j < 8; j++)
	{
		OLED_SetCursor(j, 0);
		for(i = 0; i < 128; i++)
		{
			OLED_WriteData(0x00);
		}
	}
}

/**
  * @brief  OLED显示一个字符
  * @param  Line 行位置，范围：1~4
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的一个字符，范围：ASCII可见字符
  * @retval 无
  */
void OLED_ShowChar(uint8_t Line, uint8_t Column, char Char)
{
	uint8_t i;
	OLED_SetCursor((Line - 1) * 2, (Column - 1) * 8);		//设置光标位置在上半部分
	for (i = 0; i < 8; i++)
	{
		OLED_WriteData(OLED_F8x16[Char - ' '][i]);			//显示上半部分内容
	}
	OLED_SetCursor((Line - 1) * 2 + 1, (Column - 1) * 8);	//设置光标位置在下半部分
	for (i = 0; i < 8; i++)
	{
		OLED_WriteData(OLED_F8x16[Char - ' '][i + 8]);		//显示下半部分内容
	}
}

/**
  * @brief  OLED显示字符串
  * @param  Line 起始行位置，范围：1~4
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串，范围：ASCII可见字符
  * @retval 无
  */
void OLED_ShowString(uint8_t Line, uint8_t Column, char *String)
{
	uint8_t i;
	for (i = 0; String[i] != '\0'; i++)
	{
		OLED_ShowChar(Line, Column + i, String[i]);
	}
}

/**
  * @brief  OLED次方函数
  * @retval 返回值等于X的Y次方
  */
uint32_t OLED_Pow(uint32_t X, uint32_t Y)
{
	uint32_t Result = 1;
	while (Y--)
	{
		Result *= X;
	}
	return Result;
}

/**
  * @brief  OLED显示数字（十进制，正数）
  * @param  Line 起始行位置，范围：1~4
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~4294967295
  * @param  Length 要显示数字的长度，范围：1~10
  * @retval 无
  */
void OLED_ShowNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i++)
	{
		OLED_ShowChar(Line, Column + i, Number / OLED_Pow(10, Length - i - 1) % 10 + '0');
	}
}

/**
  * @brief  OLED显示数字（十进制，带符号数）
  * @param  Line 起始行位置，范围：1~4
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-2147483648~2147483647
  * @param  Length 要显示数字的长度，范围：1~10
  * @retval 无
  */
void OLED_ShowSignedNum(uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length)
{
	uint8_t i;
	uint32_t Number1;
	if (Number >= 0)
	{
		OLED_ShowChar(Line, Column, '+');
		Number1 = Number;
	}
	else
	{
		OLED_ShowChar(Line, Column, '-');
		Number1 = -Number;
	}
	for (i = 0; i < Length; i++)
	{
		OLED_ShowChar(Line, Column + i + 1, Number1 / OLED_Pow(10, Length - i - 1) % 10 + '0');
	}
}

/**
  * @brief  OLED显示数字（十六进制，正数）
  * @param  Line 起始行位置，范围：1~4
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFFFFFF
  * @param  Length 要显示数字的长度，范围：1~8
  * @retval 无
  */
void OLED_ShowHexNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
	uint8_t i, SingleNumber;
	for (i = 0; i < Length; i++)
	{
		SingleNumber = Number / OLED_Pow(16, Length - i - 1) % 16;
		if (SingleNumber < 10)
		{
			OLED_ShowChar(Line, Column + i, SingleNumber + '0');
		}
		else
		{
			OLED_ShowChar(Line, Column + i, SingleNumber - 10 + 'A');
		}
	}
}

/**
  * @brief  OLED显示数字（二进制，正数）
  * @param  Line 起始行位置，范围：1~4
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void OLED_ShowBinNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)
{
	uint8_t i;
	for (i = 0; i < Length; i++)
	{
		OLED_ShowChar(Line, Column + i, Number / OLED_Pow(2, Length - i - 1) % 2 + '0');
	}
}

/**
  * @brief  OLED初始化
  * @param  无
  * @retval 无
  */
void OLED_Init(void)
{
	uint32_t i, j;

	for (i = 0; i < 1000; i++)			//上电延时
	{
		for (j = 0; j < 1000; j++);
	}

	OLED_I2C_Init();			//端口初始化

	OLED_WriteCommand(0xAE);	//关闭显示

	OLED_WriteCommand(0xD5);	//设置显示时钟分频比/振荡器频率
	OLED_WriteCommand(0x80);

	OLED_WriteCommand(0xA8);	//设置多路复用率
	OLED_WriteCommand(0x3F);

	OLED_WriteCommand(0xD3);	//设置显示偏移
	OLED_WriteCommand(0x00);

	OLED_WriteCommand(0x40);	//设置显示开始行

	OLED_WriteCommand(0xA1);	//设置左右方向，0xA1正常 0xA0左右反置

	OLED_WriteCommand(0xC8);	//设置上下方向，0xC8正常 0xC0上下反置

	OLED_WriteCommand(0xDA);	//设置COM引脚硬件配置
	OLED_WriteCommand(0x12);

	OLED_WriteCommand(0x81);	//设置对比度控制
	OLED_WriteCommand(0xCF);

	OLED_WriteCommand(0xD9);	//设置预充电周期
	OLED_WriteCommand(0xF1);

	OLED_WriteCommand(0xDB);	//设置VCOMH取消选择级别
	OLED_WriteCommand(0x30);

	OLED_WriteCommand(0xA4);	//设置整个显示打开/关闭

	OLED_WriteCommand(0xA6);	//设置正常/倒转显示

	OLED_WriteCommand(0x8D);	//设置充电泵
	OLED_WriteCommand(0x14);

	OLED_WriteCommand(0xAF);	//开启显示

	OLED_Clear();				//OLED清屏
}

（5）OLED.h

#ifndef __OLED_H
#define __OLED_H

void OLED_Init(void);
void OLED_Clear(void);
void OLED_ShowChar(uint8_t Line, uint8_t Column, char Char);
void OLED_ShowString(uint8_t Line, uint8_t Column, char *String);
void OLED_ShowNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
void OLED_ShowSignedNum(uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length);
void OLED_ShowHexNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);
void OLED_ShowBinNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length);

#endif

7、实验结果

        经过测试，对射式红外传感器成功实现了物体通过的计数功能。当物体通过时，计数器能够正确地进行计数，并且能够准确地显示通过的次数。

8、实验结论

        本实验利用STM32F103C8T6微控制器和对射式红外传感器成功实现了物体通过的计数功能，具有较高的准确性和稳定性。这种方法可以应用于门禁系统、自动售货机等场合，具有一定的实际应用价值。

凉辰梦凡星
关注
  • 0
    点赞
  • 踩
  • 4
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
Arduino STM32+霍尔传感器+OLED显示屏制作转数计数器
蔡子CaiZi的博客
05-15 4173
基于STM32F103C8T6开发板、霍尔传感器、OLED显示屏制作的转数计数器
基于STM32F103c8t6的空气质量传感器 MQ135传感器 有害气体检测模块（串口显示）
12-05
基于STM32F103c8t6的空气质量传感器 MQ135传感器 有害气体检测模块（串口显示）。 基于STM32F103c8t6的空气质量传感器 MQ135传感器 有害气体检测模块（串口显示）。
基于STM32F103C8T6的简易计算器设计.zip
12-25
该文件为基于STM32F103C8T6的简易计算器设计，外接设备为行列式矩阵键盘与LCD12864,采用串行方式接口，能实现简单的加减乘除,LCD中英显示均无问题。程序里面的所用引脚有详细定义，可根据自己的实际情况适当修改。
定时计数器实验总结_coreG1【STM32F103C8T6】核心板 +Q1 cenozoic开发板 + OLED屏模块 实验 之入门系列15...
weixin_30364109的博客
11-26 259
一、本章简介本章以core-G1【STM32F103C8T6】核心板 +Q1 cenozoic开发板 + OLED屏模块 实验 之入门系列15 工程为例，本例程结合Q1 cenozoic开发板 与 OLED屏模块，教大家将STM32的通用定时器配置成输入捕获模式和配置SPI外设，来对按键进行输入捕获，并将捕获时间打印到OLED屏上二、实验平台1、硬件：core-G1核心板、OLED模...
基于STM32F103C8T6的人体红外感应+语音播报智能垃圾桶
最新发布
weixin_50528169的博客
04-09 1115
采用的单片机型号为。较为简单的一个小项目，用到了单片机的串口通信、PWM输出和GPIO口检测功能。适用于新手入门，简单的逻辑控制。
实验6：红外对射传感器.pdf
01-16
适用人群：计算机、物联网等相关专业的学生
传感器实验.docx
06-17
红外对射传感器实验与红外反射传感器实验 声音传感器实验与光敏传感器实验 温湿度传感器实验与震动传感器实验 磁检测传感器实验
基于STM32F103C8T6的对射式红外传感器计次模块.rar
10-18
基于STM32F103C8T6的对射式红外传感器计次模块
STM32F103C8T6-对射式红外传感器计次
10-31
STM32F103C8T6-对射式红外传感器计次
基于STM32F103C8T6的OLED+超声波传感器+温湿度传感器DHT11功能实现。
07-25
利用C8T6芯片实现在OLED上显示温湿度以及超声波的测量数据。
基于STM32F103C8T6的简易计算器设计
05-14
该文件为基于STM32F103C8T6的简易计算器设计，外接设备为行列式矩阵键盘与LCD12864,采用串行方式接口，能实现简单的加减乘除,LCD中英显示均无问题。程序里面的所用引脚有详细定义，可根据自己的实际情况适当修改。
STM32 实验14 内部温度传感器实验
06-30
STM32 实验14 内部温度传感器实验，开源代码免费送，想用就用。
STM32F103C8T6-GY30光照传感器.rar
06-03
STM32F103C8T6-GY30光照传感器采集含主要代码、参考程序、相关例程
基于STM32F103C8T6（HAL库）的HC-SR501红外人体传感及HC-SR04超声波测距
遗忘丶的博客
12-21 1万+
基于STM32F103C8T6，驱动HC-SR501红外人体传感和HC-SR04超声波测距，包含源码，测试结果，代码注释清晰，方便和我一样的小白理解。
手把手教你做基于stm32的红外、语音、按键智能灯光控制（上）
nbbskk的博客
12-04 4039
这次项目使用的板子是stm32f103c8t6最小系统板，这个板子在tb上都能够买到，随便一个最小系统板都可以，== 注意在买最小系统板的时候需要买一个stlink下载器来下载程序。显示模块是使用的0.96英寸的OLED屏幕，注意是使用的IIC通信协议的OLED屏幕，不是使用SPI总线协议的。这次写的代码还顺便集成了检测温湿度的功能，所以要使用DHT11温湿度传感器，来采集温度。本文所设计的基于单片机的灯光控制系统主要由模式选择功能、手动模式和自动模式组成。LED灯自然就是要控制的部件了。
【STM32Cube】学习笔记（五）：红外避障传感器
热门推荐
weixin_52988524的博客
06-11 2万+
本篇文章用STM32CubeMX和STM32CubeIDE软件编程，主控芯片为STM32F103C8T6驱动红外避障传感器，通过红外避障传感器输出的电平来改变LED灯的状态，并且通过串口打印出红外避障传感器的状态信息。由于本次设计采用已设计好的红外避障模块，所以相对来说编程比较容易，只要知道红外避障传感器的原理和功能即可。通过本文可以学会红外避障传感器的原理以及使用和操作GPIO相关功能。......
一个外部中断的练手项目：基于STM32F103C8T6的红外对射计数器
JBB2000的博客
04-06 811
在学校里学了一些单片机有关的知识之后，发现单靠这些实践起来非常的艰难......。单片机的开发也有很多种方式，有的用STM32MxCube用Hal库开发、有的寄存器开发。我因为想着从最基础做起，把单片机的原理能理解的更加细致和深刻，用于是打算自己从零开始，用库函数开发的方式做一个小项目来把单片机开发的流程走一遍，真的是个非常简单的小项目，只能说献丑了。如果对文章有任何问题都可以评论或者私信问我，探讨和解答问题也是高效学习的方法之一。
STM32 Proteus仿真GP2Y101红外测距温度湿度DHT11内部RTC-0010
zhaxiaobian_er的博客
02-06 965
STM32 Proteus仿真GP2Y101红外测距温度湿度DHT11内部RTC 硬件组成：STM32F103R6单片机 +LCD1602显示器+GP2Y1014AU红外测距+DHT11温度湿度+多个按键 1.单片机通过内部ADC采集GP2Y1014AU红外测距的电压。计算出距离。 2.单片机获取DHT11温度湿度。 3.使用单片机内部RTC计算时间。 4.LCD1602显示器显示温度湿度红外距离北京时间。 5.按键可以设定北京时间。
（STM32基础）对射式红外传感器计次&旋转编码器计次
myz1016的博客
04-28 1347
第一步：因为对射式红外传感器模块DO数据传感器模块会给引脚发送高低电平信号来触发中断计次，所以需要配置该引脚外部中断初始化。第二步：按照图示初始化所涉及到的外设：①先开启所涉及的外设RCC时钟②配置GPIO口为输入模式③配置AFIO选择所需要用到的Pin口连接到EXTI④配置EXTI选择边沿出发方式，以及触发响应方式⑤配置NVIC，给中断选择合适的优先级。
基于stm32f103c8t6的五个红外传感器循迹代码
06-02
很抱歉，我并不是一个可以提供编程代码的AI，但我可以给你一些指导。 首先，你需要了解STM32F103C8T6的硬件结构和引脚分配，以及红外传感器的工作原理和接口方式。 然后，你可以选择使用哪种编程语言和开发环境来编写代码。常见的选择包括Keil、IAR、STM32CubeIDE等。 接下来，你需要编写代码来读取红外传感器的输出信号，并进行处理，以实现循迹功能。具体实现方式可能因人而异，可以参考一些开源的循迹车项目，例如Arduino的LineFollower库。 最后，你需要将代码烧录到STM32F103C8T6的Flash中，并通过串口进行调试和测试。 希望这些指导可以帮助你开始编写红外传感器循迹代码。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

凉辰梦凡星

你的鼓励将是我创作的最大动力！

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
