bandgap-ldo联合仿真

        具体电路可参考前面两篇文章，bandgap电路设计与LDO电路设计，本文是将上篇LDO电路的理想电流源用bandgap电路代替，实现完整的LDO电路。

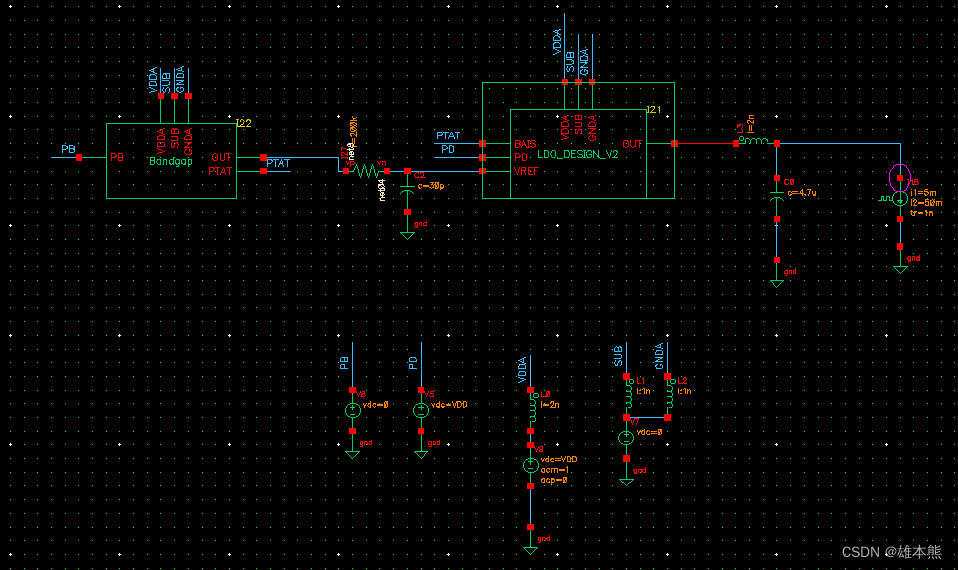

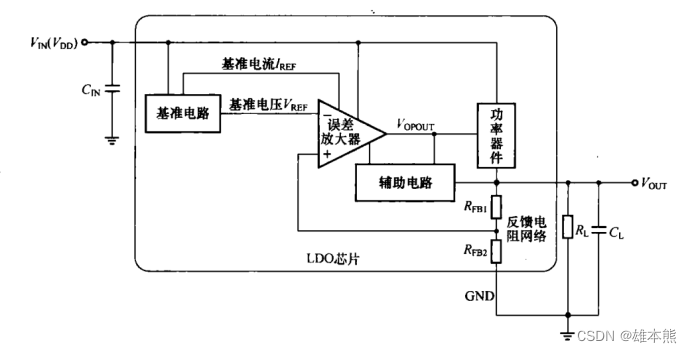

 1.仿真测试电路

        电源电压3V，误差放大器输入级VREF电压由bandgap电路提供，5uA的偏置电流由bandgap提供（偏置电流为正温度系数）



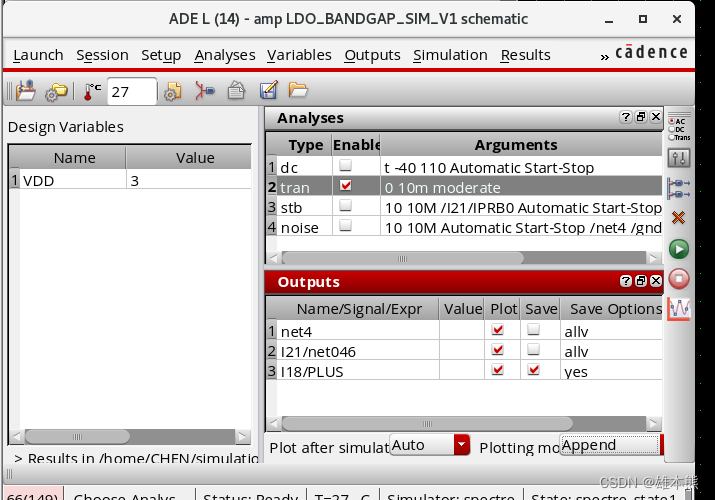

 2.瞬态仿真

    2.1负载切换

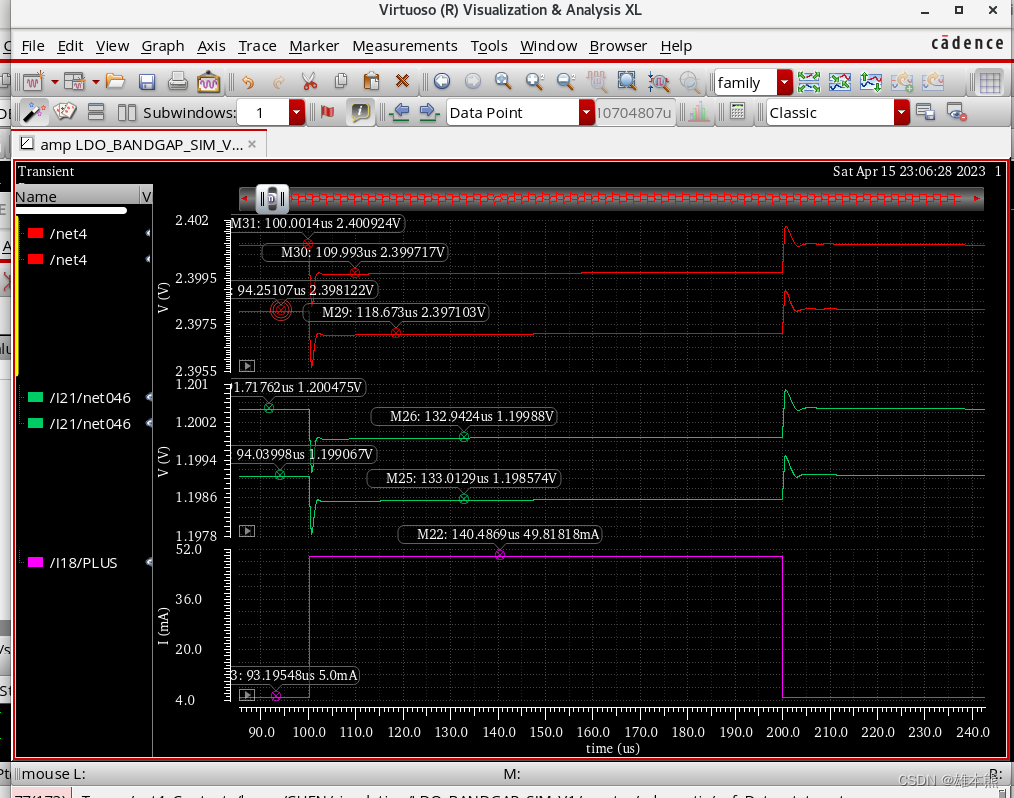

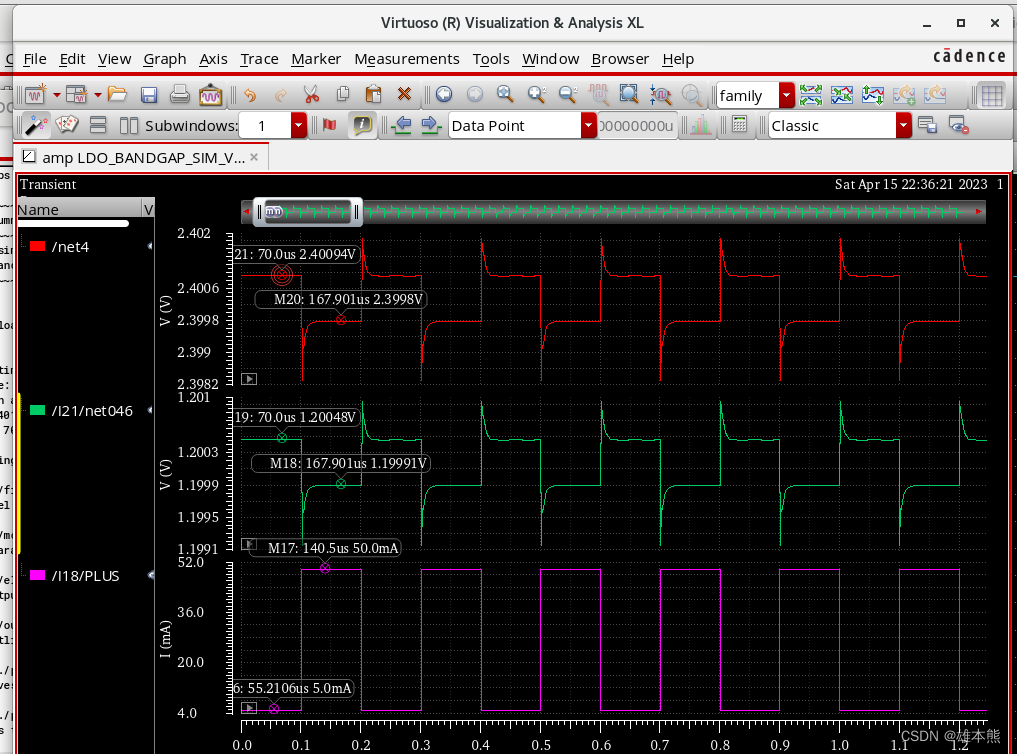

        bandgap-ldo联合仿真，在负载周期切换的过程中，输出电压变化波形，红线ldo输出电压，绿线反馈电压VFB，紫线负载电流变化。

         对于恒压输出，负载电阻越大，电流越小，负载越轻。负载电阻越小，电流越大，负载越重。电流从5mA调变到50mA的时候，负载从重载切换到轻载。

    2.2加入低通滤波器

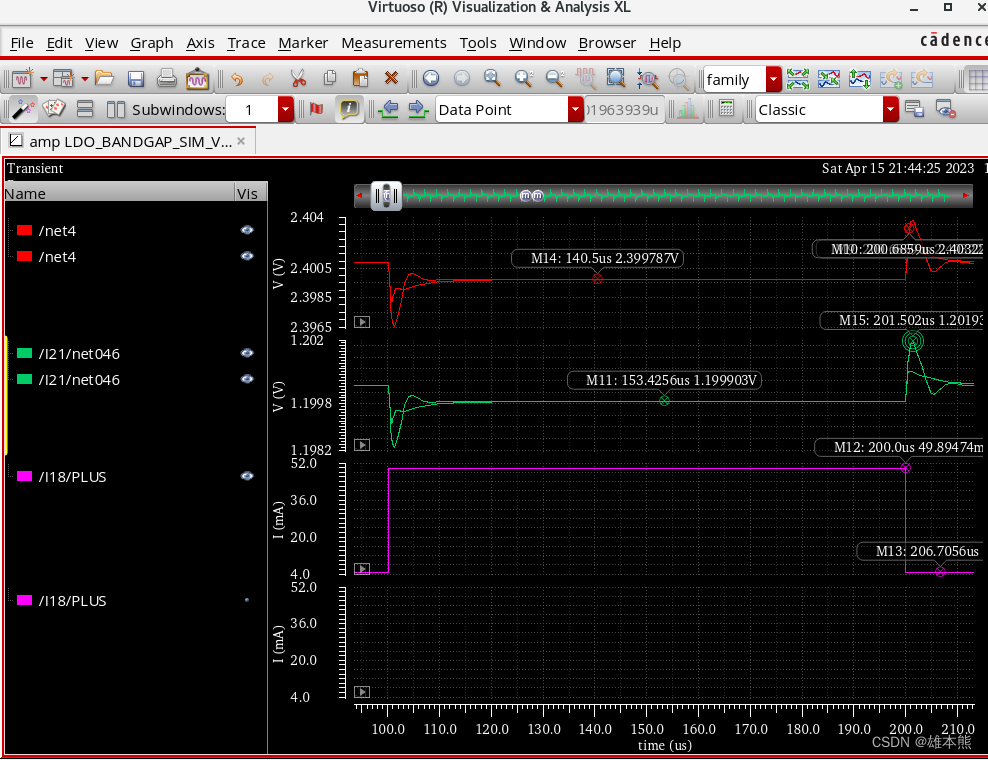

        bandgap电路和LDO电路之间加入低通滤波器与不加滤波器输出波形图比较

        电压波动小的波形为加入滤波器之后仿真得出的，加入低通滤波器可以缩小波动摆幅。

3.稳定性仿真

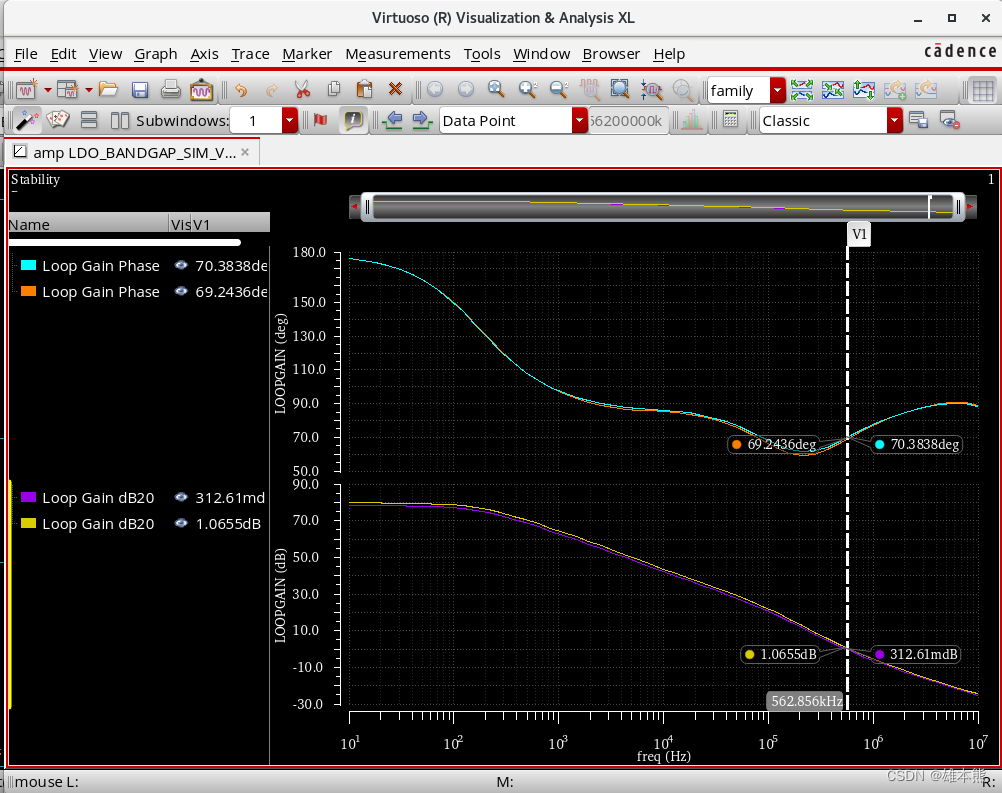

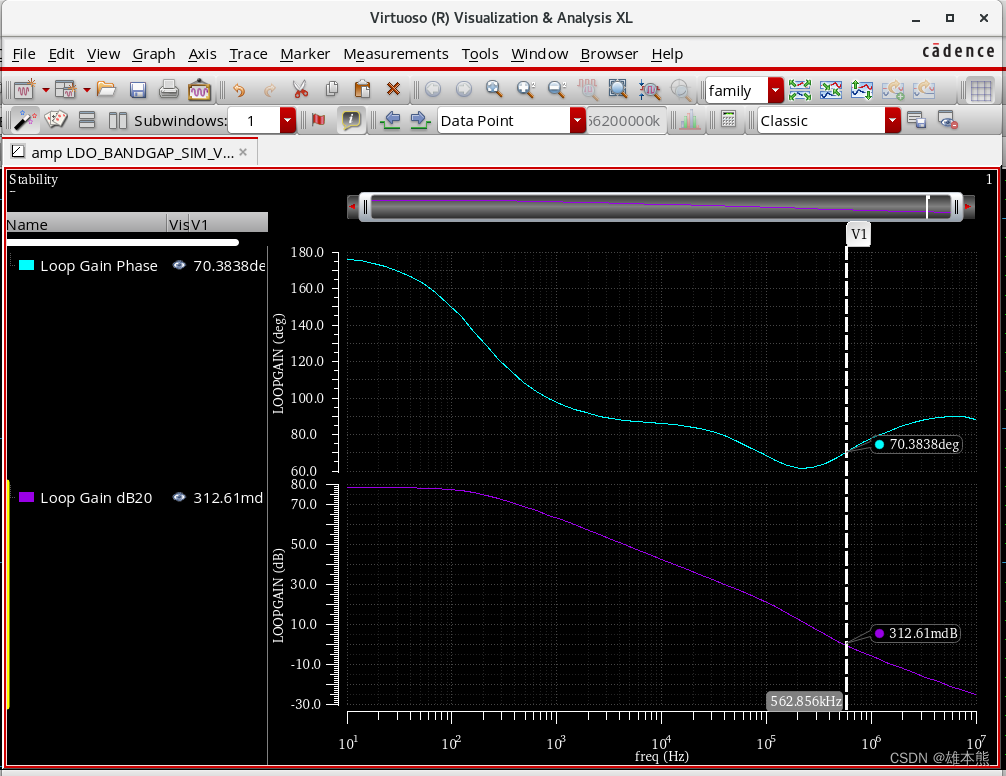

        利用iprobe进行稳定性仿真，因为片外滤波电容比较大的影响，使得相位裕度在70度左右，相位特性比较好。

 4.低温下（-40度）仿真

        因为偏置电流为PTAT电流，所以进行低温仿真，环路增益和相位增益会有所变化。

         低温和常温瞬态输出电压也发生变化

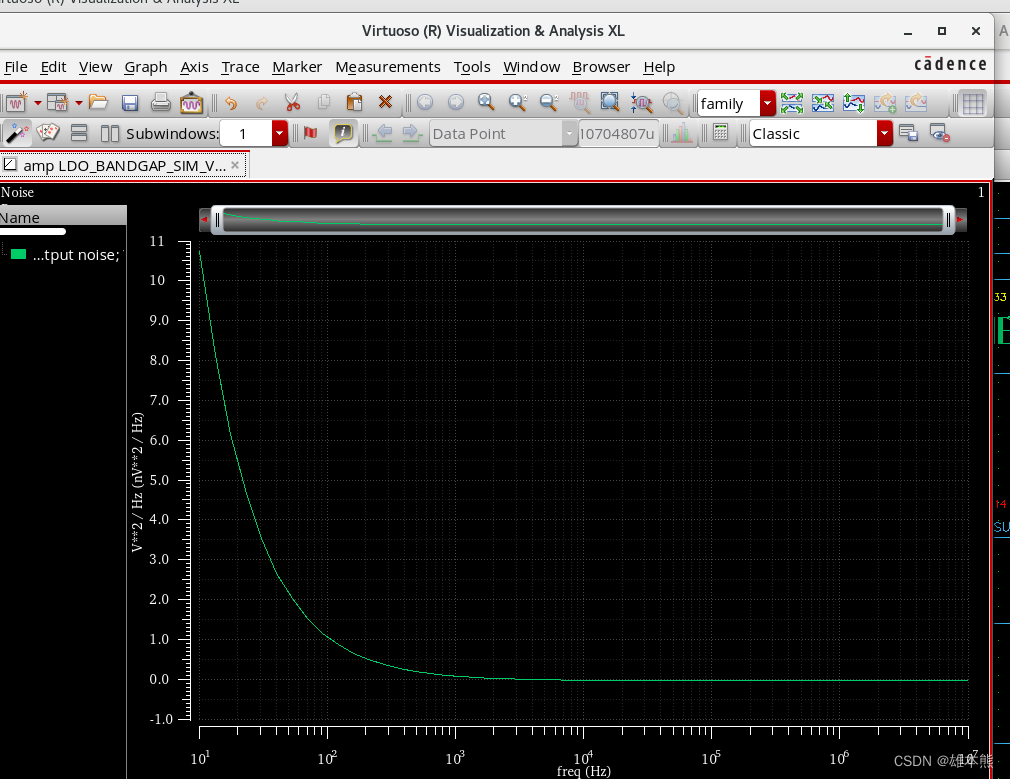

5.噪声特性

        低频噪声较大。
