🔥 内容介绍

二级齿轮减速器在机械传动系统中广泛应用，其可靠性直接影响整个系统的运行效率和寿命。直齿齿轮传动作为二级减速器中常见的传动方式，其齿面接触疲劳强度是影响其可靠性的关键因素之一。本文将探讨利用Matlab仿真对二级齿轮减速器直齿齿轮传动的齿面接触疲劳强度进行判定，并对影响因素进行分析。

一、理论基础

齿面接触疲劳是由于齿轮啮合过程中产生的交变接触应力导致齿面材料发生疲劳破坏的现象。其破坏形式通常表现为点蚀、剥落等。准确判定齿面接触疲劳强度需要考虑多种因素，包括齿轮的几何参数、材料性质、载荷大小以及工作条件等。

主要的理论依据包括赫兹接触应力理论和齿面接触疲劳强度计算公式。赫兹接触应力理论可以计算出齿轮啮合过程中产生的最大接触应力，该应力是引起齿面接触疲劳的主要原因。而齿面接触疲劳强度计算公式则根据材料的疲劳特性和接触应力，预测齿轮的疲劳寿命。常用的计算公式包括基于S-N曲线的疲劳寿命预测方法和基于Miner累积损伤理论的方法。

本仿真将采用基于AGMA标准的齿面接触疲劳强度计算方法。AGMA标准提供了详细的齿轮设计和计算规范，考虑了齿轮的几何参数、材料性能、载荷条件以及润滑条件等因素，能够较为准确地预测齿轮的疲劳寿命。

二、 Matlab仿真模型构建

为了进行齿面接触疲劳强度仿真，需要建立一个包含齿轮几何参数、材料属性、载荷条件和工作条件的Matlab模型。该模型需要包含以下几个关键模块：

齿轮几何参数输入模块: 该模块用于输入一级和二级齿轮的模数、齿数、压力角、齿宽等几何参数。这些参数可以直接输入，也可以通过读取CAD模型数据进行自动获取。
材料属性输入模块: 该模块用于输入齿轮材料的弹性模量、泊松比、疲劳极限等材料属性。这些数据可以从材料手册中查找。
载荷条件输入模块: 该模块用于输入齿轮的输入转矩、转速以及工作负荷等载荷条件。这些数据可以根据实际应用情况进行设定。
接触应力计算模块: 该模块基于赫兹接触应力理论，根据齿轮几何参数和载荷条件计算齿轮啮合过程中的最大接触应力。该模块需要考虑齿轮的相对速度和接触面积等因素。
疲劳寿命计算模块: 该模块基于AGMA标准或其他疲劳寿命预测模型，根据计算得到的接触应力以及材料的疲劳特性，预测齿轮的疲劳寿命。该模块可以采用S-N曲线拟合方法或Miner累积损伤理论进行计算。
结果输出模块: 该模块用于显示计算结果，包括最大接触应力、齿面接触疲劳强度、疲劳寿命等关键参数，并可以生成图表进行分析。

三、仿真结果及分析

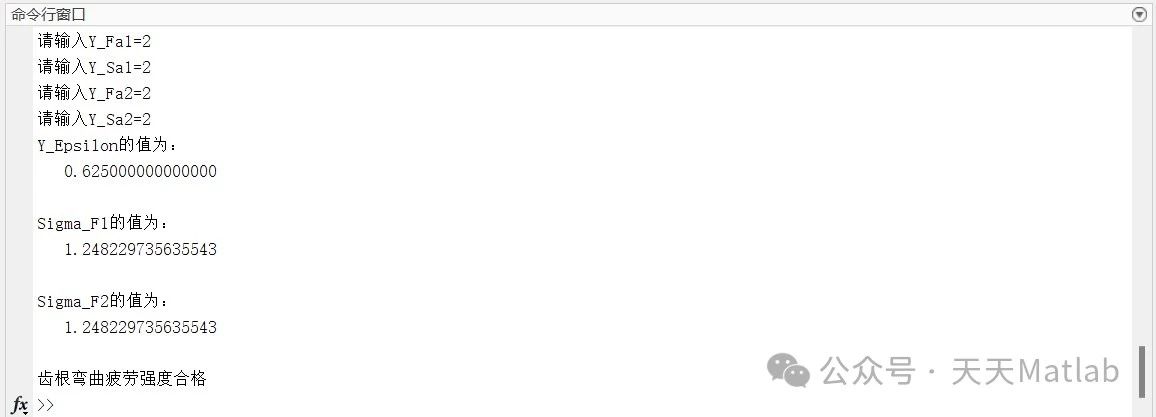

通过运行Matlab仿真模型，可以得到二级齿轮减速器直齿齿轮传动的齿面接触疲劳强度和疲劳寿命。仿真结果将以数值和图表的形式呈现，例如最大接触应力分布图、疲劳寿命与载荷关系曲线等。

分析仿真结果时，需要关注以下几个方面：

最大接触应力: 最大接触应力是判断齿轮是否发生疲劳破坏的关键指标。如果最大接触应力超过材料的疲劳极限，则齿轮可能发生疲劳破坏。
疲劳寿命: 疲劳寿命表示齿轮在规定的载荷条件下能够运行的时间。较低的疲劳寿命表示齿轮容易发生疲劳破坏，需要进行改进设计。
影响因素分析: 通过改变仿真模型中的参数，例如齿轮的几何参数、材料属性、载荷条件等，可以分析这些因素对齿面接触疲劳强度的影响，从而为优化齿轮设计提供依据。例如，增加齿宽可以降低接触应力，提高疲劳寿命；采用高强度材料可以提高齿轮的疲劳强度。

四、结论

利用Matlab仿真可以有效地预测二级齿轮减速器直齿齿轮传动的齿面接触疲劳强度，为齿轮设计和选型提供可靠的依据。通过对仿真结果的分析，可以识别影响齿面接触疲劳强度的关键因素，并采取相应的改进措施，提高齿轮的可靠性和使用寿命。未来的研究可以进一步考虑润滑条件、制造误差等因素对齿面接触疲劳强度的影响，从而建立更完善的仿真模型。此外，将仿真结果与实际试验数据进行对比验证，可以进一步提高仿真模型的精度和可靠性。这对于提高机械传动系统的可靠性，延长设备使用寿命具有重要的工程意义。
