🔥 内容介绍

摘要: 正交频分复用(OFDM)技术因其高效的频谱利用率和抗多径衰落的能力，广泛应用于现代无线通信系统。本文通过仿真实验，研究了不同OFDM系统配置参数对系统性能的影响。具体而言，我们将考察三种编码方案（无编码、重复码）、两种调制方式（QPSK、16QAM）以及不同FFT大小对系统误码率(BER)和信噪比(SNR)性能的影响。实验结果表明，合理的系统配置能够显著提升OFDM系统的性能，为实际系统设计提供参考。

1. 引言

OFDM技术通过将高速数据流分割成多个低速子载波进行并行传输，有效地克服了多径衰落带来的码间干扰(ISI)。其核心思想在于利用正交的子载波进行调制，在接收端通过FFT将各个子载波解调出来，从而实现高速数据传输。然而，OFDM系统的性能受诸多因素影响，例如编码方式、调制方式、FFT大小以及信道条件等。因此，深入研究不同配置参数对系统性能的影响至关重要。本文将通过仿真实验，分析不同编码方案（无编码、重复码）、调制方式（QPSK、16QAM）以及FFT大小对OFDM系统BER和SNR性能的影响，为OFDM系统的设计和优化提供理论依据。

2. OFDM系统模型及仿真参数

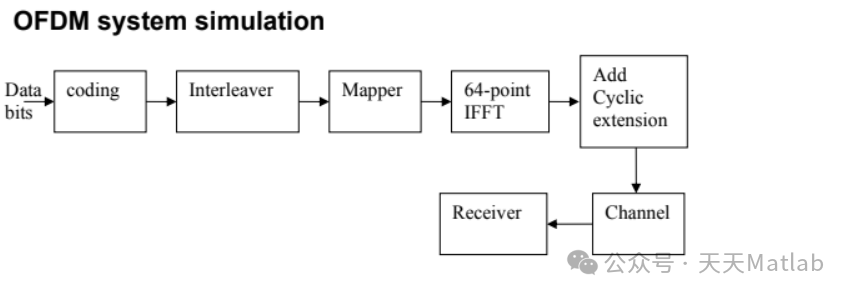

本文的OFDM系统仿真模型主要包括以下模块：

• 数据源: 产生随机比特序列作为输入数据。

• 编码器: 采用无编码和重复码两种方案。重复码通过对输入数据进行简单的重复编码来提高系统的抗干扰能力。

• 调制器: 采用QPSK和16QAM两种调制方式。QPSK具有较好的抗噪声能力，而16QAM能够提高频谱效率。

• 串并转换: 将串行数据转换为并行数据，分配到各个子载波上。

• IFFT: 进行逆快速傅里叶变换，将并行数据转换为时域信号。

• 循环前缀(CP): 在时域信号的头部添加循环前缀，以消除码间干扰。

• 信道: 采用瑞利衰落信道模型模拟多径传播环境，并可根据需要调整信道参数，例如多径数、多径时延等。

• 信道均衡: 采用最小均方误差(MMSE)均衡器来补偿信道引起的衰落和干扰。

• FFT: 进行快速傅里叶变换，将接收信号变换到频域。

• 解调器: 根据选择的调制方式进行解调。

• 解码器: 根据选择的编码方式进行解码。

• 误码率计算: 计算系统误码率(BER)。



仿真参数如下：

• 子载波数量: 根据不同的FFT大小而定 (例如: 64, 128, 256)。

• 循环前缀长度: 通常设置为子载波数量的1/4。

• 信道模型: 瑞利衰落信道。

• SNR范围: 从-5dB到20dB，步长为1dB。

• 仿真次数: 每次仿真运行足够多的次数，以保证结果的统计可靠性。

3. 仿真结果与分析

通过Matlab等仿真工具，我们进行了大量的仿真实验，分别对不同编码方式、调制方式和FFT大小下的OFDM系统性能进行评估。

(1) 编码方式的影响: 实验结果表明，在相同的SNR下，采用重复码的OFDM系统比无编码系统具有更低的BER。这是因为重复码增加了数据的冗余度，提高了系统的抗干扰能力。然而，重复码也降低了系统的频谱效率。

(2) 调制方式的影响: 16QAM调制方式比QPSK调制方式具有更高的频谱效率，但其抗噪声能力较弱。在相同的SNR下，16QAM系统的BER高于QPSK系统。在高SNR条件下，16QAM的性能优势更加明显，因为此时噪声的影响相对较小。

(3) FFT大小的影响: FFT大小决定了子载波的数量，从而影响系统的频谱效率和抗多径衰落的能力。较大的FFT大小能够提供更高的频谱效率，但也增加了计算复杂度。实验结果显示，在相同的SNR和调制方式下，较大的FFT大小通常能够获得更低的BER，但提升效果会随着SNR的提高而逐渐减弱。

4. 结论

本文通过仿真实验，研究了不同OFDM系统配置参数对系统性能的影响。结果表明，编码方式、调制方式和FFT大小对OFDM系统的BER性能具有显著影响。选择合适的编码方式、调制方式和FFT大小能够有效地提升OFDM系统的性能。在实际系统设计中，需要根据具体的应用场景和性能需求，权衡各种因素，选择最佳的系统配置。例如，在对数据可靠性要求较高的场景中，可以选择重复码和QPSK调制方式；在对频谱效率要求较高的场景中，可以选择无编码或低冗余编码和16QAM调制方式，并选择合适的FFT大小以平衡性能和复杂度。未来的研究可以进一步考虑更复杂的信道模型、更高级的编码方案以及更有效的均衡算法，以进一步优化OFDM系统的性能。

📣 部分代码

OFDM_SYM_nocode      = [];   % the OFDM symblos for no code

OFDM_SYM             = [];   % The OFDM symbols for code

QAM_code_ifft_CYC   = [];   % the output from the cyclic extension

QAM_nocode_ifft_CYC = [];

Receivied = [];              % the recevied data at the receiver

BER_QAM_nocode = [];        %QPSK BER NO CODE

BER_QAM_code   = [];        %QPSK BER coded

NO_OF_BITS_nocode=256;       %256 bits will be generated for no code

NO_OF_BITS_code=85;          %85 bits will be generated for coded to be 255

for x1 = 1:L

    information_bits1 = randi([0, 1], 1, NO_OF_BITS_nocode);

    information_bits2 = randi([0, 1], 1, NO_OF_BITS_code);

    NoCode_Bits=information_bits1;

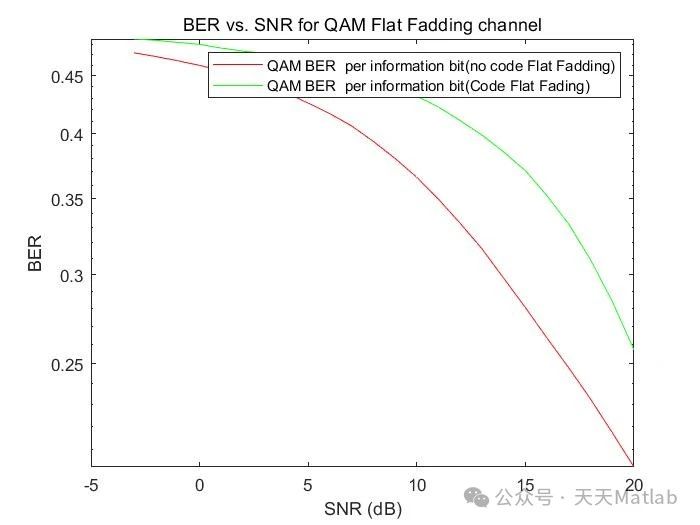

⛳️ 运行结果
