热力学是研究能量转换和传递规律的科学，在工程领域中扮演着至关重要的角色。流体流动过程中的热力学现象，例如加热、冷却和相变，广泛存在于各种工业应用中，如热交换器、冷却系统和反应器。精确模拟和理解这些现象，对于优化设备性能、提高能源效率和保障安全运行至关重要。

本文将探讨如何利用有限体积法（FVM）模拟简单的层流加热通道中的热力学行为。我们将重点关注以下几个方面：首先，阐述有限体积法的基本原理和适用性；其次，描述层流加热通道的物理模型和数学模型；最后，讨论如何利用FVM离散控制方程，并分析数值模拟结果，以深入了解通道内的温度分布和热力学参数。

1. 有限体积法的基本原理

有限体积法是一种基于积分形式的数值求解方法，广泛应用于计算流体动力学（CFD）领域。与有限差分法和有限元法不同，FVM的核心思想是直接在控制体积上进行积分，并满足积分守恒定律。这意味着在每个控制体积内，质量、动量和能量等物理量的守恒性都得到严格保证。

FVM的具体步骤包括：

网格划分：将计算域划分为若干个不重叠的控制体积，每个控制体积代表一个离散的计算单元。网格的质量直接影响计算精度和稳定性，因此需要根据具体问题选择合适的网格类型和密度。
控制方程的积分：对控制方程（例如Navier-Stokes方程和能量方程）在每个控制体积上进行积分，利用高斯散度定理将体积分转化为面积分。
离散格式的应用：对面积分中的变量进行离散，采用合适的插值方案，例如中心差分格式、迎风格式或混合格式，将积分方程转化为代数方程。
代数方程组的求解：将所有控制体积的代数方程组联立，形成一个大型的线性或非线性方程组。采用迭代法，例如Gauss-Seidel迭代法、SOR迭代法或共轭梯度法，求解该方程组，得到每个控制体积的物理量值。

FVM的优点在于：

2. 层流加热通道的物理模型和数学模型

我们考虑一个二维的层流加热通道，通道长度为L，高度为H。流体以均匀速度U进入通道，入口温度为T_in。通道上下壁面保持恒定高温T_w，模拟稳定流动和传热情况。

该问题的物理模型可以简化为以下几个假设：

基于上述假设，控制方程可以简化为：

连续性方程：
∂u/∂x + ∂v/∂y = 0
动量方程：
ρ(u ∂u/∂x + v ∂u/∂y) = -∂p/∂x + μ(∂²u/∂x² + ∂²u/∂y²)
ρ(u ∂v/∂x + v ∂v/∂y) = -∂p/∂y + μ(∂²v/∂x² + ∂²v/∂y²)
能量方程：
ρc_p(u ∂T/∂x + v ∂T/∂y) = k(∂²T/∂x² + ∂²T/∂y²)

其中，u和v分别为x和y方向的速度分量，p为压力，T为温度。

边界条件为：

3. FVM离散和数值模拟

为了利用FVM求解上述控制方程，我们需要将其离散化。首先，将通道划分为若干个控制体积。可以选择结构化的矩形网格，也可以选择非结构化的网格。对于本问题，结构化网格通常足够满足精度要求。

然后，对控制方程在每个控制体积上进行积分。例如，对于能量方程，对控制体积Ω进行积分：

∫Ω ρc_p(u ∂T/∂x + v ∂T/∂y) dΩ = ∫Ω k(∂²T/∂x² + ∂²T/∂y²) dΩ

利用高斯散度定理，将体积积分转化为面积分：

∫∂Ω ρc_p T (u n_x + v n_y) dS = ∫∂Ω k (∂T/∂x n_x + ∂T/∂y n_y) dS

其中，∂Ω为控制体积Ω的边界，n_x和n_y分别为边界外法向量在x和y方向的分量，dS为边界上的微元面积。

接下来，需要选择合适的离散格式。对于对流项，可以选择迎风格式或混合格式，以保证数值稳定性。对于扩散项，可以选择中心差分格式。例如，对于迎风格式，可以将对流项离散为：

∫∂Ω ρc_p T (u n_x + v n_y) dS ≈ Σ_f ρc_p T_f (u_f n_x,f + v_f n_y,f) ΔS_f

其中，下标f表示控制体积边界，T_f表示边界处的温度，u_f和v_f分别为边界处的速度分量，ΔS_f为边界微元面积。如果 (u_f n_x,f + v_f n_y,f) > 0，则T_f = T_P (上游节点温度)，否则 T_f = T_N (下游节点温度)。

将所有控制方程离散后，可以得到一个大型的代数方程组。可以采用迭代法，例如SIMPLE算法或PISO算法，求解该方程组。

4. 数值模拟结果分析

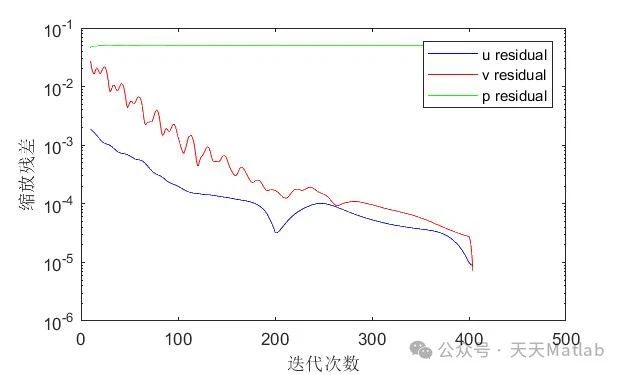

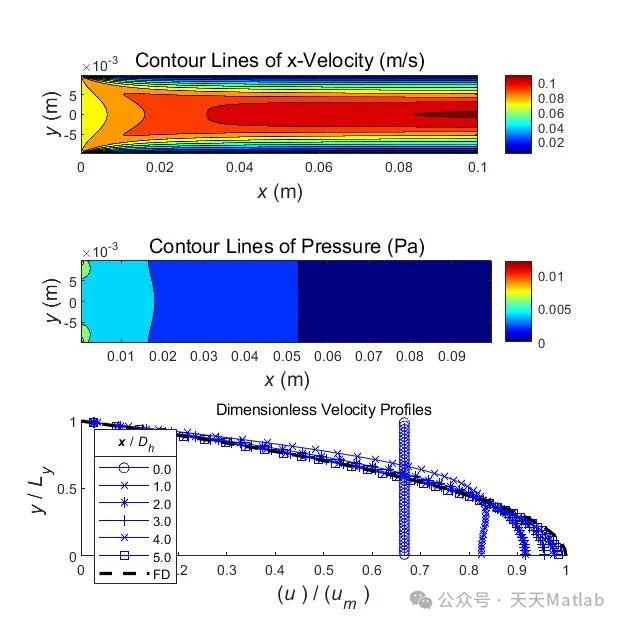

通过数值模拟，可以得到通道内的速度场、压力场和温度场。分析这些结果，可以深入了解层流加热通道的热力学行为。

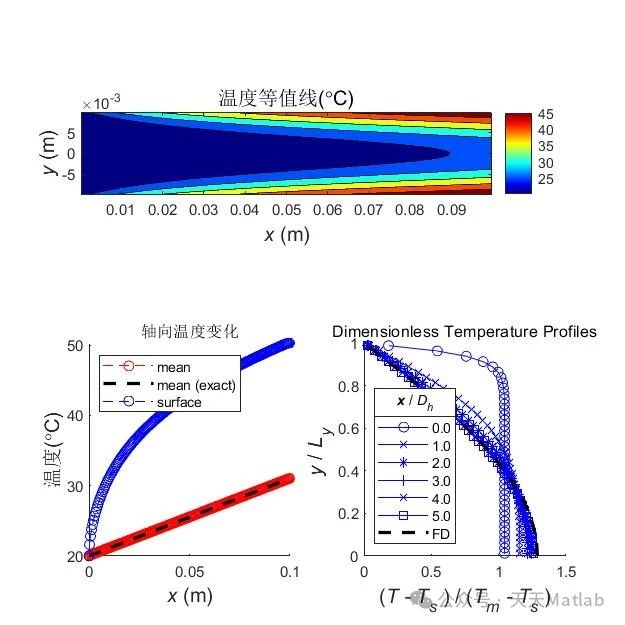

温度分布：可以观察到温度随着流动方向逐渐升高，壁面附近的温度梯度较大。通过分析温度分布，可以评估通道的传热效率。
努塞尔数 (Nusselt number)：努塞尔数是一个无量纲参数，用于衡量对流传热的强度。可以计算通道内的局部努塞尔数和平均努塞尔数，以评估通道的传热性能。Nu = hL/k，其中h是对流换热系数，L是特征长度，k是流体的导热系数。
流动发展：可以观察到入口处存在一个流动发展区，在该区域内，速度分布逐渐达到完全发展状态。

通过改变入口速度、壁面温度和通道几何尺寸等参数，可以研究这些参数对通道内热力学行为的影响。例如，增加入口速度可以提高传热效率，但也会增加压力降。增加壁面温度可以提高流体温度，但也会增加能耗。

5. 总结与展望

本文探讨了如何利用有限体积法模拟简单的层流加热通道中的热力学行为。通过对控制方程进行离散和求解，可以得到通道内的速度场、压力场和温度场，并分析这些结果，深入了解通道的传热性能和流动特性。

然而，本文的重点在于对基本原理的阐述。实际工程应用中，可能需要考虑更复杂的物理模型，例如：
