【SLAM】扩展卡尔曼滤波器实现超宽带传感器UWB和惯性测量单元IMU数据融合定位matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

无人机技术在近年来得到了飞速发展，其应用领域涵盖了农业、物流、监控等多个方面。然而，要实现无人机在复杂环境下的自主导航和作业，一个核心挑战在于如何实现精准的同步定位与地图构建（Simultaneous Localization and Mapping, SLAM）。本文将围绕基于扩展卡尔曼滤波（Extended Kalman Filter, EKF）、超宽带（Ultra-Wide Band, UWB）传感器和惯性测量单元（Inertial Measurement Unit, IMU）的无人机SLAM展开讨论，重点介绍利用最小二乘法（Least Squares, LS）估计系统初始状态的创新方法，并通过仿真和实测结果验证EKF算法及其LS初始化的有效性。

传统的SLAM算法依赖于视觉或激光雷达传感器来获取环境信息。然而，在光线不足、遮挡严重或缺乏纹理特征的环境中，这些传感器的性能会受到显著影响。UWB和IMU的组合为无人机SLAM提供了一种鲁棒且经济高效的替代方案。UWB传感器通过测量无线电信号的飞行时间来确定无人机与已知锚节点之间的距离，提供全局定位信息。IMU则通过测量无人机的角速度和加速度来估计其运动状态，提供局部运动信息。将两者结合可以有效克服单一传感器的局限性，实现更精确的定位和地图构建。

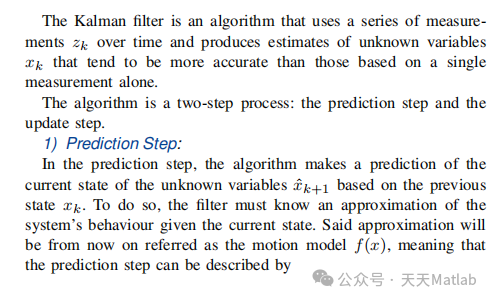

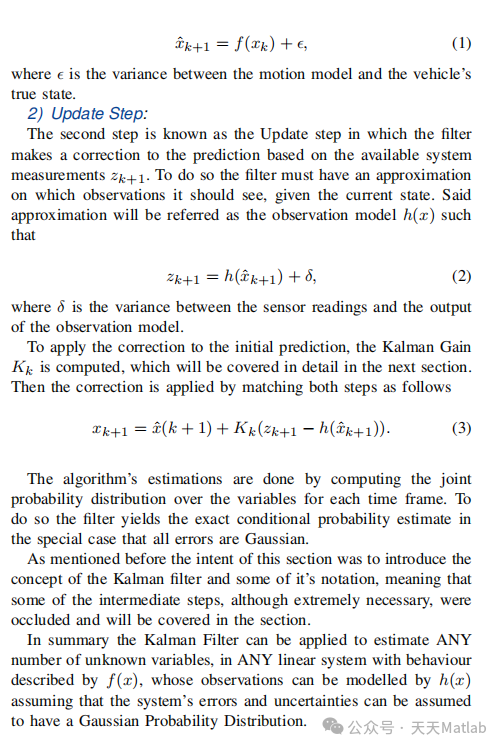

在本报告所研究的系统中，EKF算法被用于融合UWB和IMU的测量数据。EKF是一种常用的非线性系统状态估计方法，它通过对非线性模型进行线性化来近似求解卡尔曼滤波方程。具体而言，EKF首先利用状态方程预测无人机的下一时刻状态，然后利用测量方程将预测状态与UWB和IMU的测量数据进行比较，并根据测量残差修正状态估计值。状态方程描述了无人机的运动模型，通常基于牛顿运动定律构建；测量方程则描述了UWB和IMU测量值与无人机状态之间的关系。

值得注意的是，EKF算法的性能高度依赖于系统初始状态的准确性。如果初始状态估计不准确，EKF算法可能会收敛到错误的状态，导致定位和地图构建失败。为了解决这一问题，本文采用了一种基于最小二乘法的初始状态估计方法。该方法利用UWB传感器的距离测量数据，建立一个非线性方程组，该方程组描述了无人机初始位置与各锚节点位置之间的几何关系。通过求解该方程组，可以获得无人机初始位置的最小二乘估计。此外，利用IMU的初始姿态测量数据，可以进一步估计无人机的初始姿态。

与传统的初始状态估计方法相比，最小二乘法具有以下优点：

• 易于实现：

   最小二乘法是一种经典的优化算法，具有成熟的理论基础和广泛的应用。

• 鲁棒性强：

   最小二乘法对测量噪声具有一定的鲁棒性，能够有效抑制噪声对初始状态估计的影响。

• 无需额外硬件：

   最小二乘法仅依赖于UWB和IMU的测量数据，无需额外的传感器或设备。

为了验证EKF算法及其LS初始化的有效性，本文进行了仿真和实测实验。仿真实验在一个虚拟的三维环境中进行，该环境模拟了典型的室内环境，并包含多个UWB锚节点。实验结果表明，EKF算法能够有效地融合UWB和IMU的测量数据，实现无人机的精准定位和地图构建。同时，LS初始化方法能够提供准确的初始状态估计，显著提高了EKF算法的收敛速度和定位精度。

实测实验在一个真实的室内环境中进行，该环境同样包含多个UWB锚节点。实验结果进一步验证了EKF算法及其LS初始化的有效性。与仿真实验结果相比，实测实验结果略有误差，这主要是由于环境中的噪声和干扰所导致的。然而，EKF算法仍然能够实现较为精确的定位和地图构建，表明该系统具有较强的实际应用价值。

具体而言，实测数据采集过程涵盖了以下步骤：

1. 系统标定:

    对UWB传感器和IMU进行标定，以消除系统误差。

2. 数据采集:

    使用UWB传感器和IMU同步采集数据，记录无人机的运动轨迹。

3. 数据预处理:

    对采集到的数据进行滤波和校正，去除异常值。

4. EKF算法执行:

    使用EKF算法融合UWB和IMU的数据，估计无人机的状态。

5. 结果评估:

    将估计结果与地面真值进行比较，评估算法的性能。

实验结果表明，即使在存在噪声和干扰的情况下，EKF算法仍然能够提供较为准确的定位结果。基于最小二乘法的初始状态估计方法有效地提高了算法的收敛速度，并降低了对初始状态误差的敏感性。

综上所述，本文介绍了一种基于扩展卡尔曼滤波、超宽带和惯性测量单元的无人机同步定位与地图构建系统。该系统采用了一种基于最小二乘法的初始状态估计方法，并进行了仿真和实测验证。实验结果表明，EKF算法能够有效地融合UWB和IMU的测量数据，实现无人机的精准定位和地图构建。LS初始化方法能够提供准确的初始状态估计，显著提高了EKF算法的收敛速度和定位精度。该系统具有鲁棒性强、成本低廉、易于实现等优点，有望在无人机自主导航和作业领域得到广泛应用。未来的研究可以集中在以下几个方面：

• 提高算法的鲁棒性：

   针对复杂的环境，进一步提高算法对噪声和干扰的鲁棒性。

• 优化算法的计算效率：

   减少算法的计算量，提高实时性。

• 融合更多传感器：

   将视觉传感器、激光雷达等其他传感器融合到系统中，进一步提高定位和地图构建的精度。

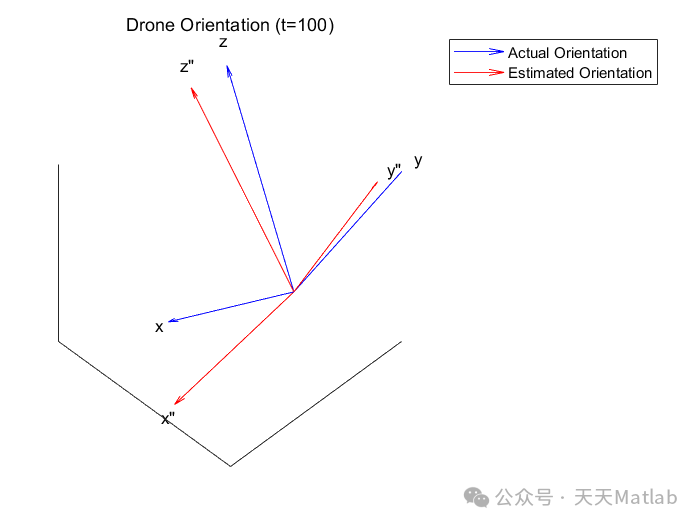

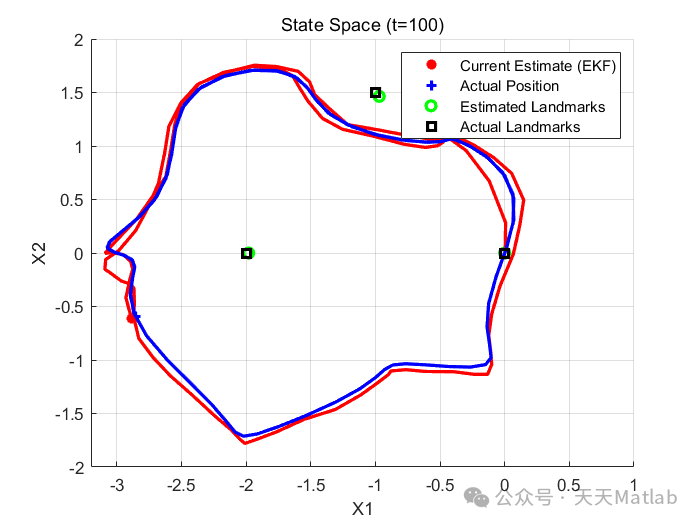

⛳️ 运行结果

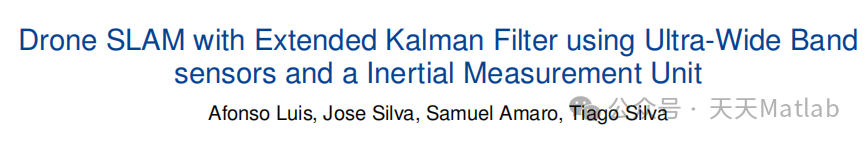

🔗 参考文献

📣 部分代码

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

% get the distance to the landmarks

DeltaObs = xFeature-xVehicle(1:2);

z = [norm(DeltaObs)];

end
