🔥 内容介绍

无人机(UAV)技术近年来发展迅猛，在物流、巡检、遥感、救援等领域展现出巨大的应用潜力。其中，路径规划作为无人机自主飞行的核心技术之一，旨在寻找一条从起点到终点，同时满足各种约束条件的最优或次优飞行路径。在复杂的三维环境中，无人机需要考虑障碍物规避、飞行效率、能源消耗等多重因素，因此高效、可靠的路径规划算法至关重要。本文将深入探讨基于三维A*算法与B样条曲线优化的无人机路径规划方法，分析其原理、优势与挑战，并展望未来的发展方向。

一、三维A*算法：基础与挑战

A算法是一种经典的启发式搜索算法，在二维路径规划中被广泛应用。其核心思想是利用启发式函数评估每个节点的潜力，引导搜索朝着目标方向前进，从而提高搜索效率。三维A算法是A算法在三维空间的扩展，其基本原理与二维A算法一致，但需要考虑三维环境的特点。

1.1 三维A*算法原理

三维A*算法通过维护一个开放列表(Open List)和一个关闭列表(Closed List)来实现路径搜索。开放列表存储待评估的节点，关闭列表存储已评估的节点。算法从起点开始，将起点加入开放列表。在每次迭代中，从开放列表中选择一个具有最低评估值的节点进行扩展，评估值由代价函数(g(n))和启发式函数(h(n))组成，即f(n) = g(n) + h(n)。

• 代价函数(g(n))

  : 表示从起点到当前节点n的实际代价，通常为路径长度。

• 启发式函数(h(n))

  : 估计从当前节点n到目标节点的代价，其选择直接影响搜索效率和最终路径的优劣。常见的启发式函数包括欧几里得距离、曼哈顿距离等。

扩展节点是指生成当前节点的相邻节点，并计算这些相邻节点的评估值。如果相邻节点不在开放列表或关闭列表中，则将其加入开放列表；如果相邻节点已存在于开放列表，则比较通过当前节点到达该相邻节点的代价与之前已知的代价，如果新的代价更低，则更新该相邻节点的代价和父节点。如此循环，直到找到目标节点或开放列表为空。

1.2 三维A*算法的挑战

尽管三维A*算法具有原理简单、易于实现的优点，但在实际应用中仍然面临诸多挑战：

• 计算复杂度高

  : 在复杂的三维环境中，搜索空间呈指数级增长，导致计算复杂度显著提高。尤其是在高分辨率的环境地图中，A*算法需要评估大量的节点，耗费大量的计算资源和时间。

• 路径锯齿化

  : A*算法生成的路径通常是由一系列离散的栅格点或体素连接而成，呈现出明显的锯齿化，不利于无人机平稳飞行。锯齿化的路径需要额外的平滑处理，增加了后处理的复杂性。

• 启发式函数的选择

  : 启发式函数的设计对算法的性能至关重要。一个好的启发式函数能够有效地引导搜索方向，减少搜索空间，提高搜索效率。然而，启发式函数的设计往往依赖于经验和对问题的理解，难以找到通用的最优解。

• 动态环境适应性

  : A*算法是一种静态路径规划算法，难以适应动态变化的环境。当环境中出现新的障碍物或障碍物位置发生变化时，需要重新进行路径规划，无法满足无人机实时路径规划的需求。

二、B样条曲线优化：平滑与约束

为了解决三维A*算法生成的路径锯齿化的问题，通常需要采用路径平滑算法进行后处理。B样条曲线是一种常用的参数曲线，具有良好的平滑性和可控性，被广泛应用于路径规划和轨迹生成领域。

2.1 B样条曲线原理

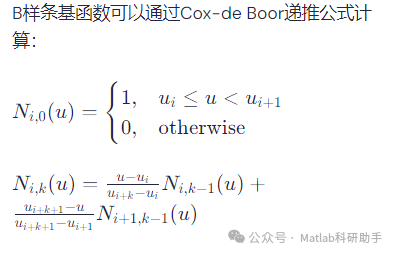

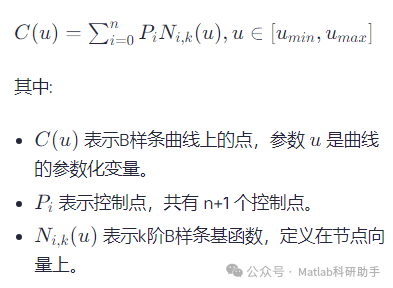

B样条曲线由一组控制点和一组基函数定义。控制点决定曲线的整体形状，基函数决定曲线的局部性质。B样条曲线的阶数决定了曲线的平滑程度，阶数越高，曲线越平滑。常用的B样条曲线包括二次B样条曲线、三次B样条曲线等。

• 局部性

  : 改变一个控制点只会影响曲线的局部形状，不会影响整个曲线。

• 凸包性

  : 曲线位于控制点形成的凸包内。

• 连续性

  : k阶B样条曲线具有k-1阶连续性。

2.2 基于B样条曲线的路径优化

利用B样条曲线对A*算法生成的路径进行优化，可以有效地提高路径的平滑性，降低无人机飞行的抖动和能量消耗。其主要步骤包括：

1. 控制点选择

   : 将A*算法生成的路径点作为B样条曲线的控制点，或者对路径点进行适当的采样，作为控制点。

2. 节点向量生成

   : 根据控制点的数量和曲线的阶数，生成节点向量。

3. 曲线拟合

   : 利用最小二乘法或其他优化方法，调整控制点的位置，使得B样条曲线尽可能逼近原始路径点，同时满足一些约束条件，例如避障约束、曲率约束等。

2.3 B样条曲线优化中的约束条件

在B样条曲线优化过程中，需要考虑以下约束条件：

• 避障约束

  : 曲线不能与环境中的障碍物发生碰撞。可以通过检测曲线上的采样点与障碍物之间的距离，或者利用碰撞检测算法进行验证。

• 曲率约束

  : 曲线的曲率不能超过无人机的最大曲率限制。过大的曲率会导致无人机无法顺利转弯，甚至发生事故。

• 航点约束

  : 曲线需要经过一些关键航点，例如起点、终点、途经点等。

• 平滑度约束

  : 曲线需要尽可能平滑，减少无人机的抖动和能量消耗。可以通过最小化曲线的曲率或加速度的积分来实现。

三、三维A*算法与B样条曲线优化相结合的优势与挑战

将三维A*算法与B样条曲线优化相结合，可以充分发挥两者的优势，实现高效、平滑的无人机路径规划。

3.1 优势

• 全局优化

  : A*算法能够搜索全局最优或次优路径，保证路径的整体性能。

• 局部平滑

  : B样条曲线能够对路径进行局部平滑，提高路径的舒适性和安全性。

• 约束可控

  : B样条曲线可以方便地添加各种约束条件，例如避障约束、曲率约束等，满足无人机的飞行要求。

3.2 挑战

• 计算复杂度

  : 结合B样条曲线优化后，整体计算复杂度仍然较高，尤其是在高分辨率的三维环境中。需要采用高效的优化算法和数据结构来降低计算时间。

• 参数调整

  : B样条曲线的参数调整，例如控制点的数量、曲线的阶数、节点向量的生成等，对最终路径的质量影响很大。需要根据具体应用场景进行合理的参数设置。

• 动态环境适应性

  : 静态的A*算法和B样条曲线优化难以适应动态变化的环境。需要结合重规划策略或动态规划算法，实现无人机在动态环境中的实时路径规划。

四、未来的发展方向

无人机路径规划技术仍在不断发展和完善，未来的发展方向主要包括：

• 基于深度学习的路径规划

  : 利用深度学习技术学习环境特征和路径规划策略，实现端到端的路径规划，提高算法的鲁棒性和泛化能力。

• 强化学习路径规划

  : 利用强化学习技术训练无人机自主学习路径规划策略，实现动态环境下的自适应路径规划。

• 多无人机协同路径规划

  : 研究多无人机协同执行任务的路径规划方法，提高任务执行效率和安全性。

• 结合视觉信息的路径规划

  : 将视觉信息融入路径规划过程中，提高无人机对环境的感知能力和避障能力。

• 面向特定应用的路径规划

  : 针对不同的应用场景，例如物流、巡检、救援等，设计专门的路径规划算法，提高算法的性能和效率。

五、结论

基于三维A*算法与B样条曲线优化的无人机路径规划方法，能够在复杂的三维环境中生成高效、平滑的飞行路径。然而，该方法仍然面临计算复杂度高、动态环境适应性差等挑战。未来的研究方向将主要集中在利用深度学习、强化学习等技术，提高算法的鲁棒性和自适应能力，实现无人机在各种复杂环境下的自主飞行。随着无人机技术的不断发展，路径规划算法将发挥越来越重要的作用，推动无人机在更多领域的应用

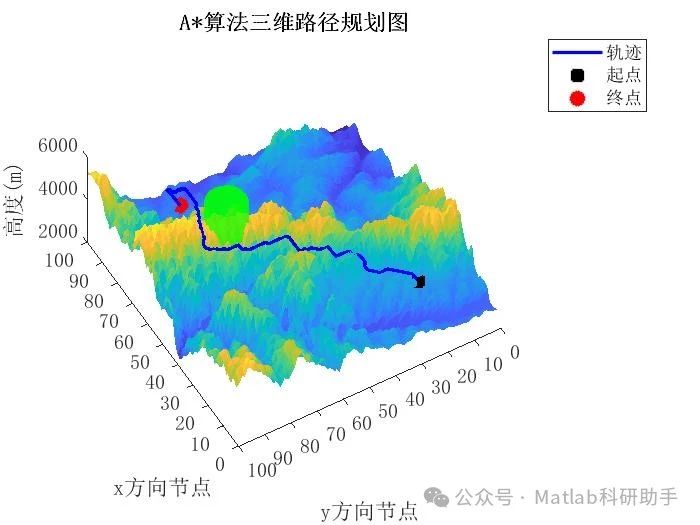

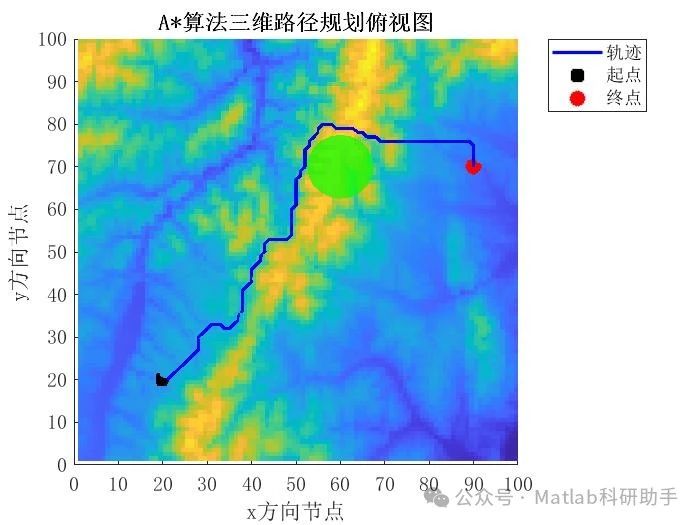

⛳️ 运行结果

🔗 参考文献

[1] 花德隆.基于概率A星和智能体的无人机路径规划[D].西安电子科技大学,2013.DOI:10.7666/d.Y2379955.

[2] 花德隆.基于概率A星和智能体的无人机路径规划[D].西安电子科技大学,2013.
