吉尔伯特单元
回顾：
差动放大器的两个重要特性：
①电路的小信号增益是尾电流的函数；
②差动对的两个输入管为控制尾电流在两个支路的流动提供了简便的方法。
下图为可变增益放大器（VGA）的一个简单例子：
其控制电压确定了尾电流的大小，从而也决定了增益的大小。{这种电路结构中，可以从0变化到由电压余度极限和器件的尺寸所决定最大值}
我们想找到一个增益可以由负值连续变化到正值的放大器：

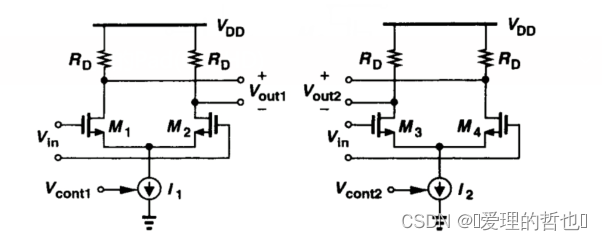

上图所示电路中，两个差动对以相反的增益对输入进行放大。
因为
所以我们只需将相应晶体管的漏端短接即可是电流相加，从而产生所需要的输出电压，如下图所示：
对于大的，所有的尾电流只流过顶端两个差动对中的一个。

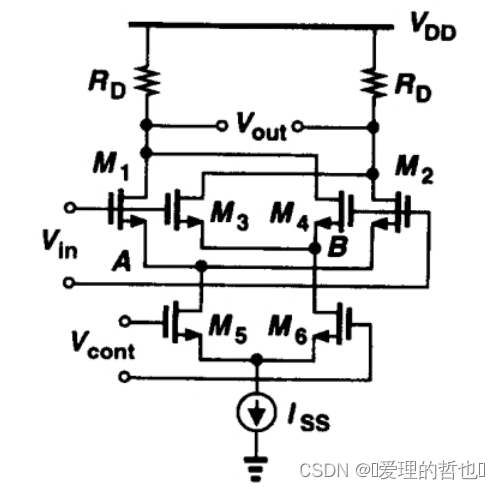

为了简化，我们将电路画成下面所示：
我们称其为“吉尔伯特单元”。
与共源共栅结构一样，吉尔伯特单元比简单的差动对消耗更多的电压余度。这是因为M1-M2和M3-M4组成的两个差动对层叠在控制差动对的顶部。
为了使M5管和M6管工作在饱和区，的共模电平必须满足：
