感应电动势

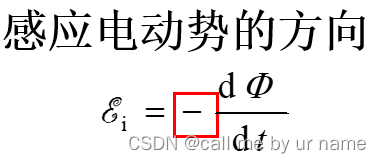

在这里插入图片描述

记住有负号，在做题的时候要带上
在这里插入图片描述
那个奥特曼变身器的符号是磁链
看看划线公式即可

动生电动势：dξ= vB dl

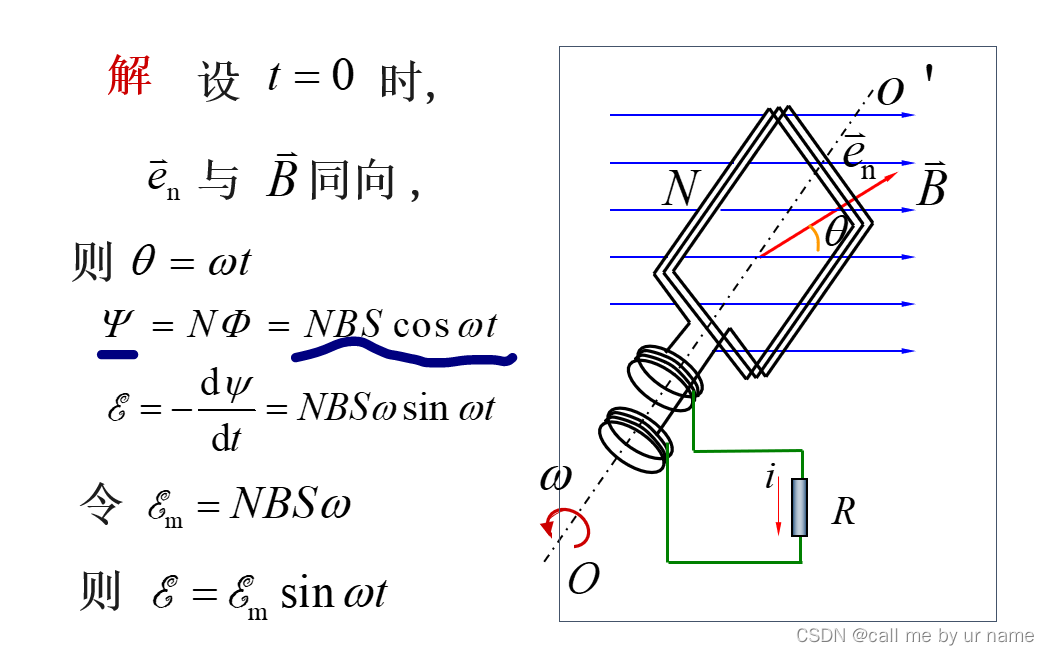

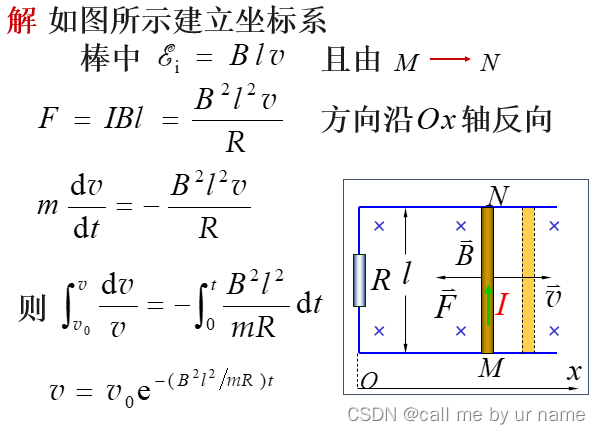

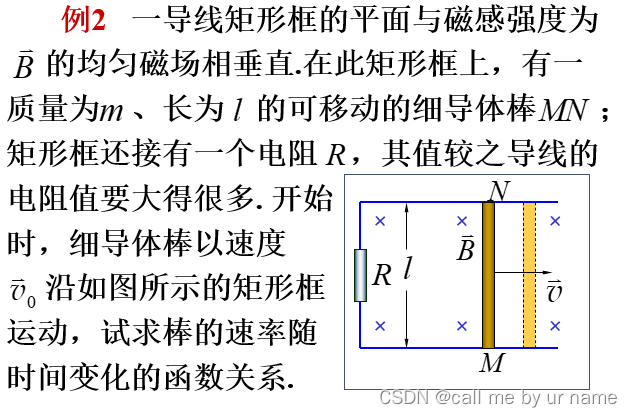

例

在这里插入图片描述

如果，到时候复习的时候觉得简单的话，就删掉好了

自感、互感

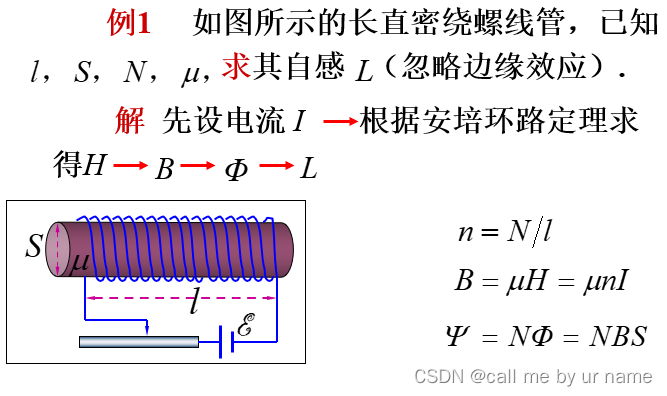

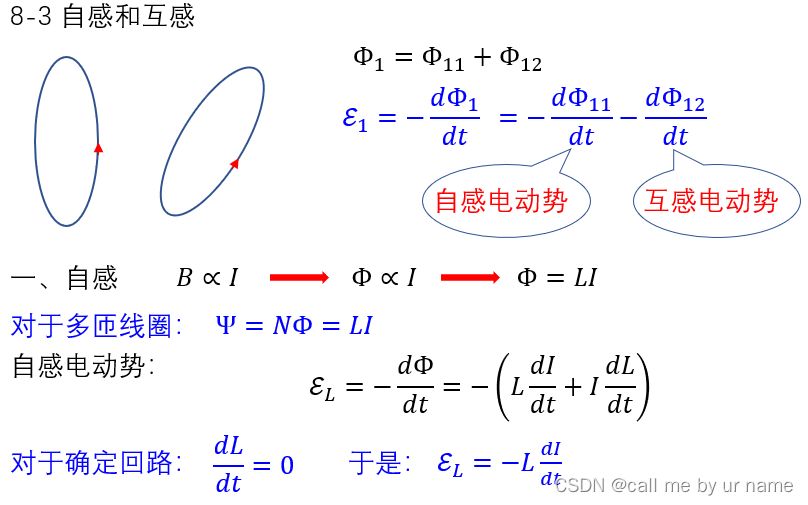

自感

在这里插入图片描述

ε_L —— 自感电动势
自感电动势 —— 负

在这里插入图片描述

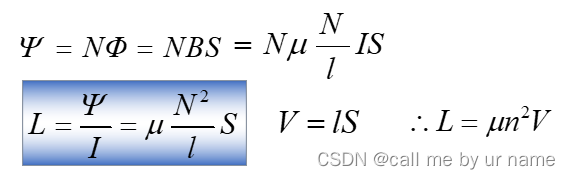

H=nI 、Φ=LI
L—— 自感系数

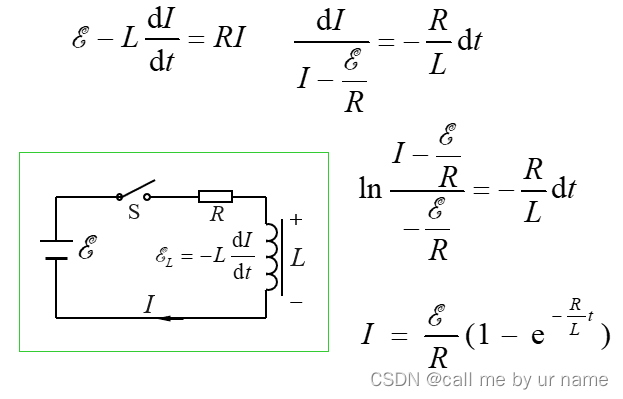

在这里插入图片描述

自感电动势是负的（计算的时候自带负号的）

在这里插入图片描述

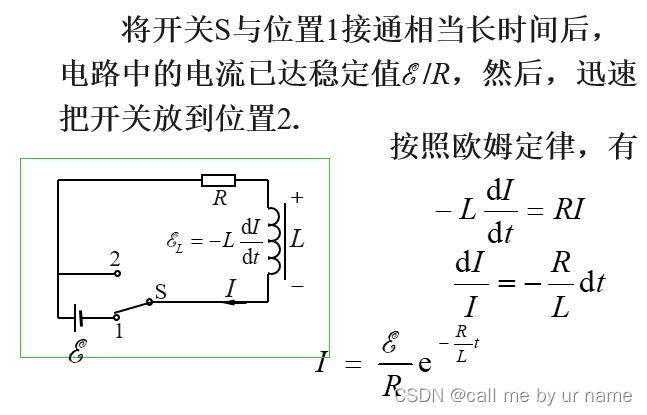

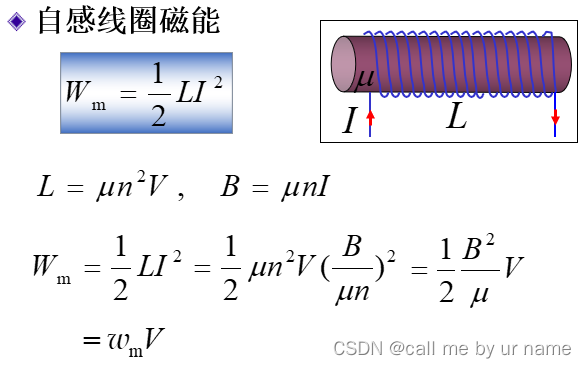

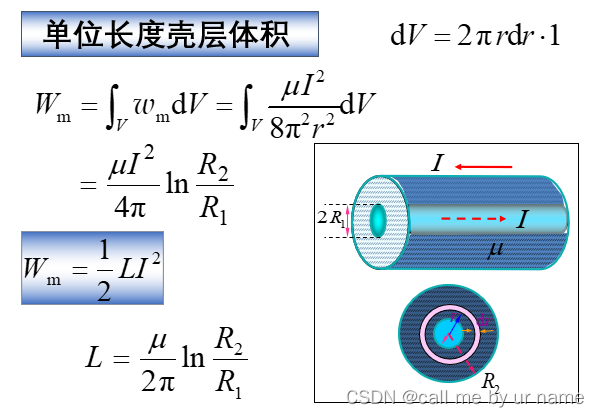

1/2 LI² —— 自感电动势做的功

在这里插入图片描述

在这里插入图片描述

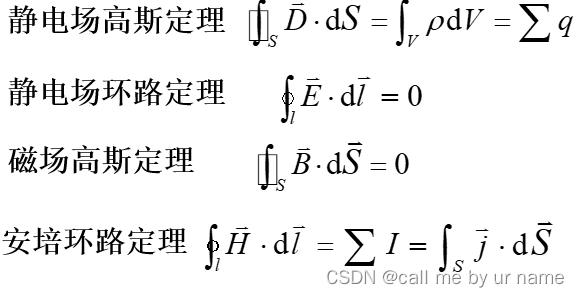

尽量理解一下关于H的安培环路定理
在这里插入图片描述

在这里插入图片描述

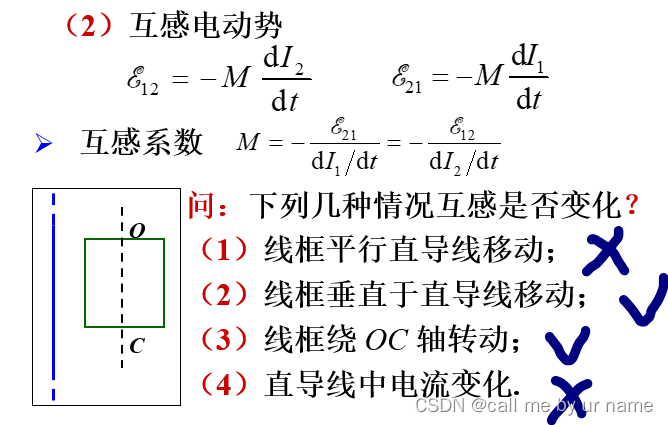

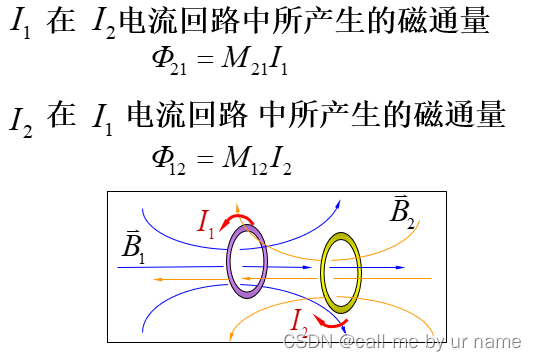

互感

在这里插入图片描述

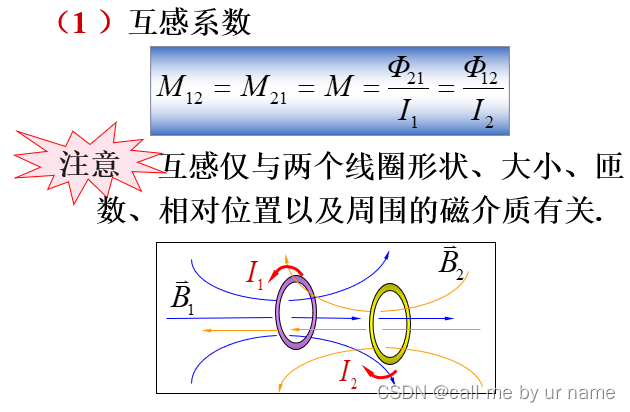

M—— 互感系数
跟电流没关系（就像R=U/I，但是R和U和I都没有关系）
注意，自身的磁通量要除以的是另一个线圈的电流

在这里插入图片描述

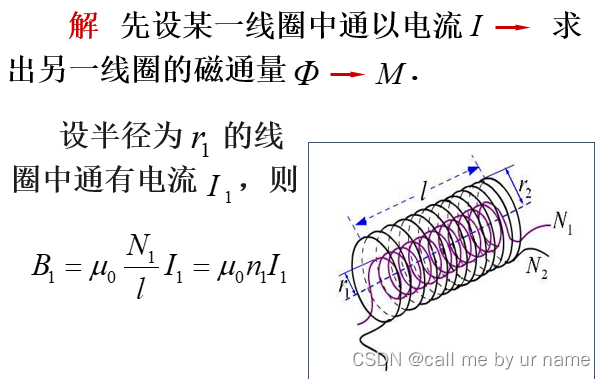

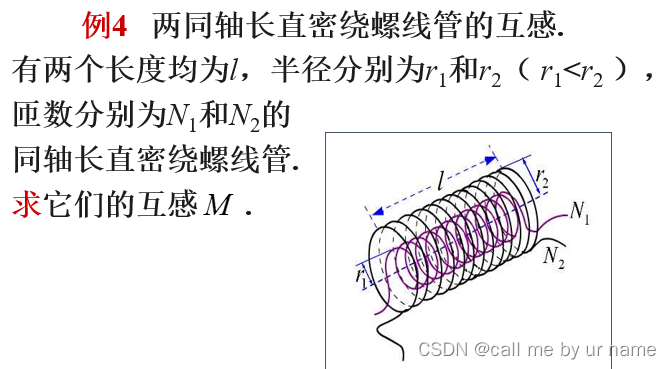

例

在这里插入图片描述

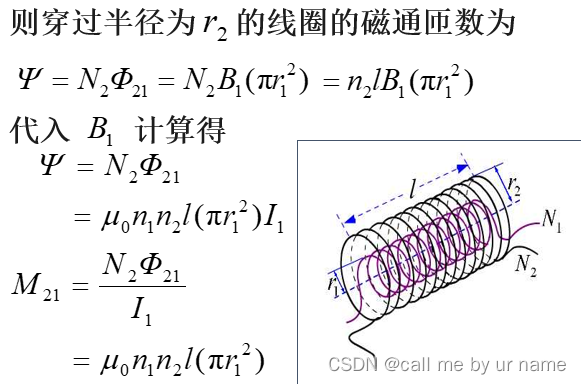

Φ₂₁——N₂那个线圈的磁通量（由I₁引起的）
M₂₁——是用Φ₂₁/I₁

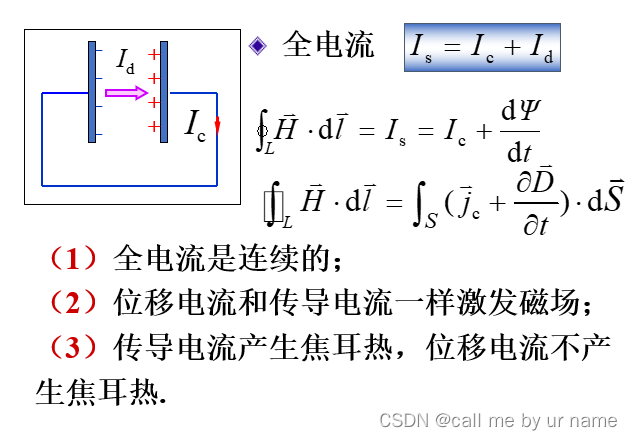

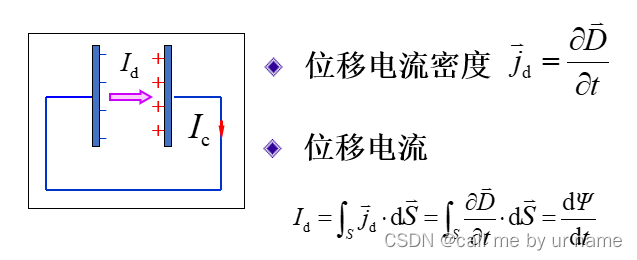

位移电流、全安培环路定理

在这里插入图片描述

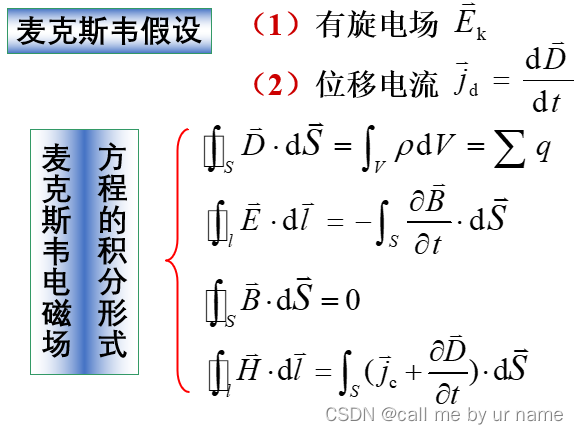

电磁场、麦克斯韦电磁场方程的积分形式

在这里插入图片描述

练习

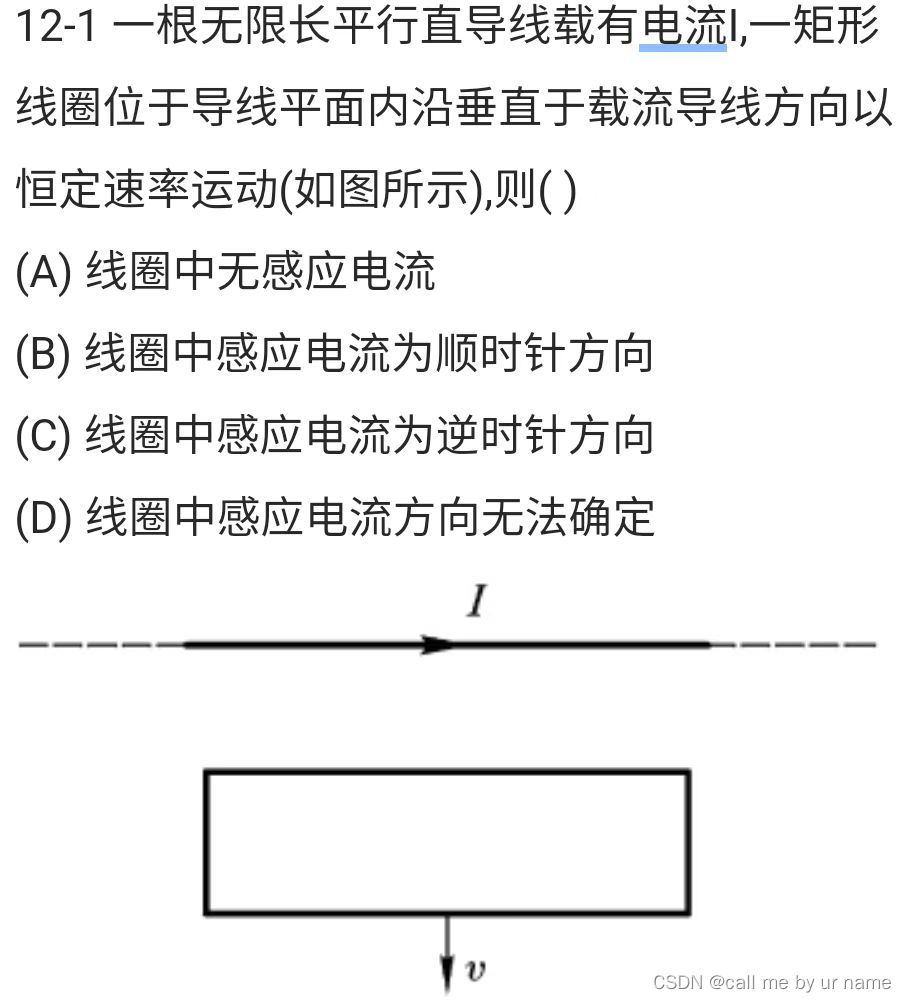

一道比较简单的题

在这里插入图片描述
这道题不是动生电动势因为S一直一样的
是感生电动势（离导线越远，B越小）
由增反减同得到答案：B

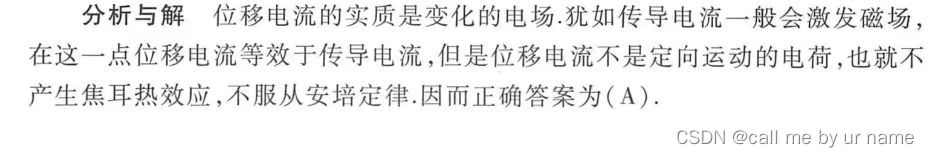

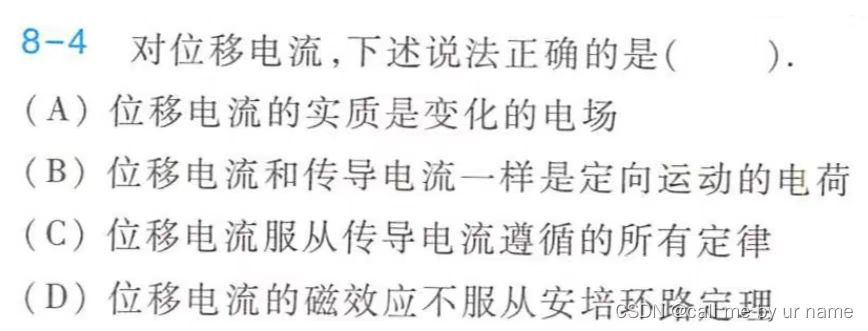

位移电流的概念

在这里插入图片描述

这种概念题，还是等考试考原题吧🍜🍜🍜

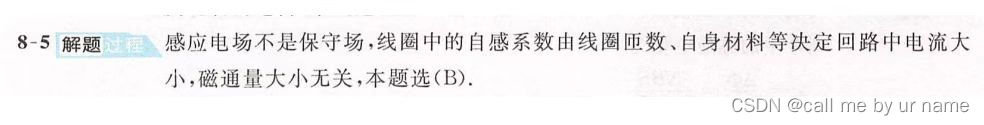

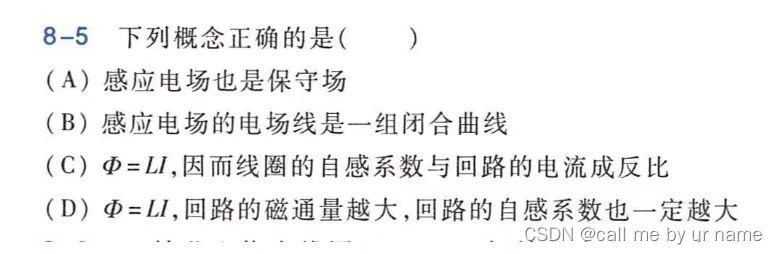

概念题

在这里插入图片描述

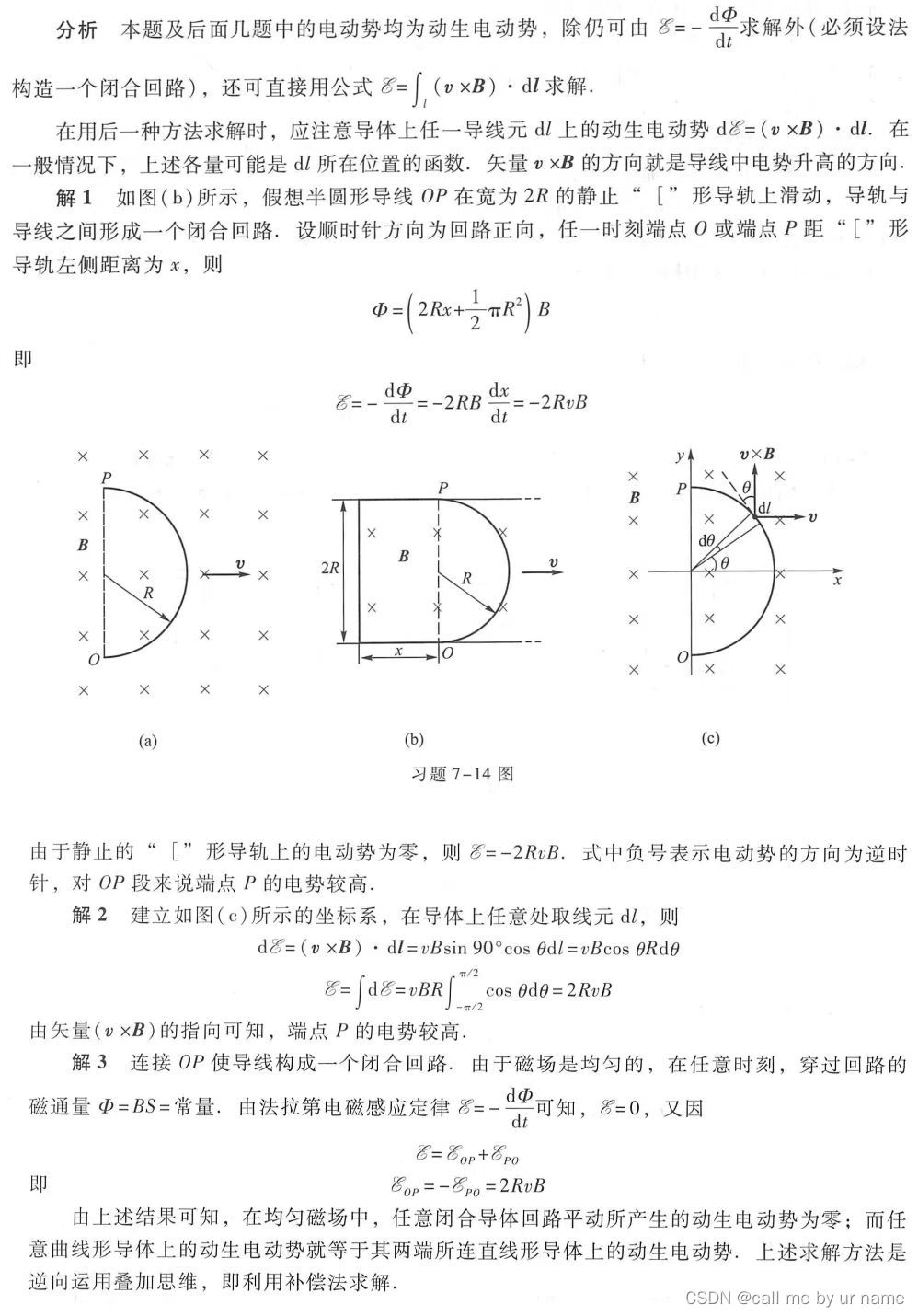

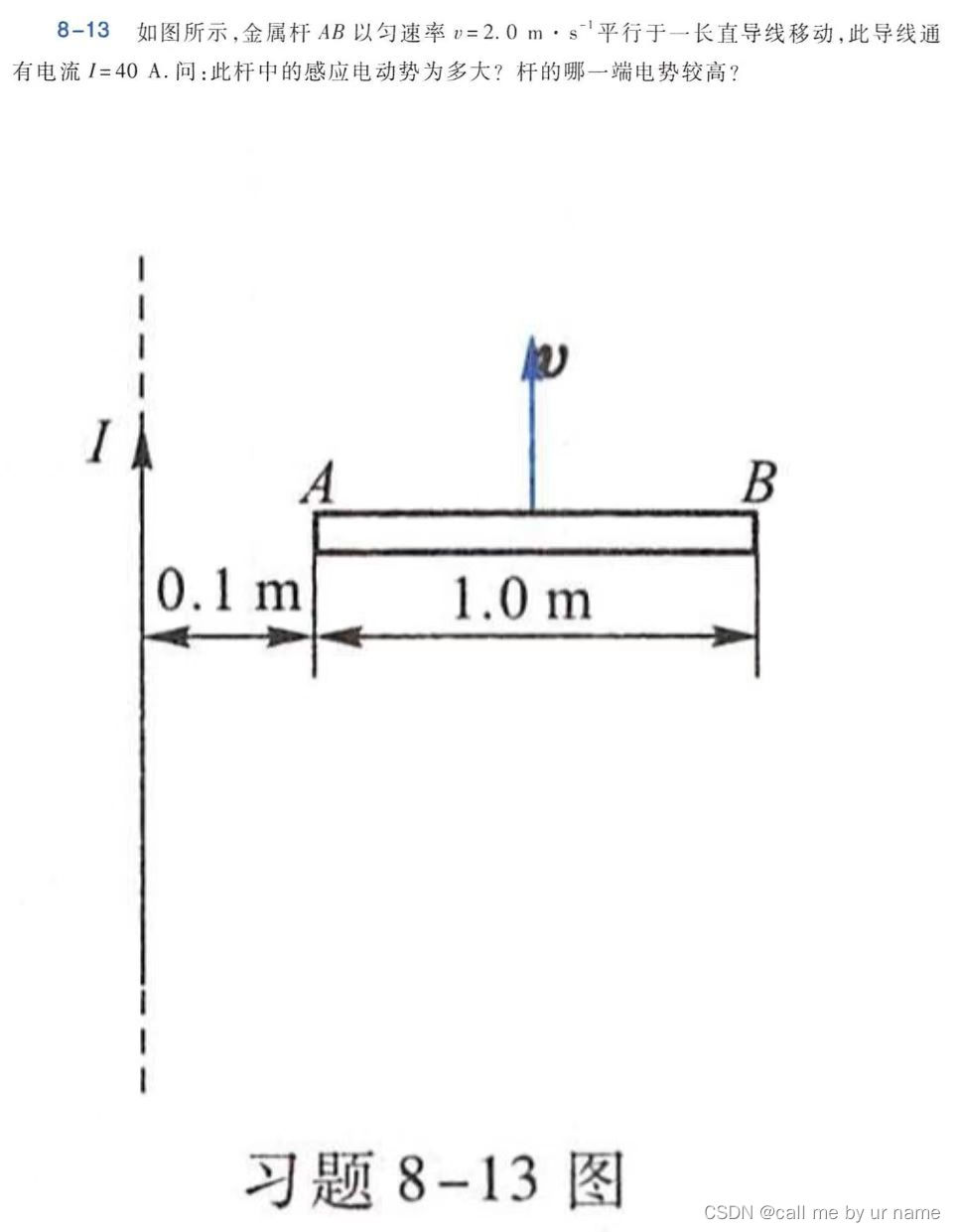

动生电动势

在这里插入图片描述

这题还是比较简单的虽然答案写了很多
简而言之——如果用磁通量的方法就要构造闭合回路；也可以直接用动生电动势的公式求解（比较简单）

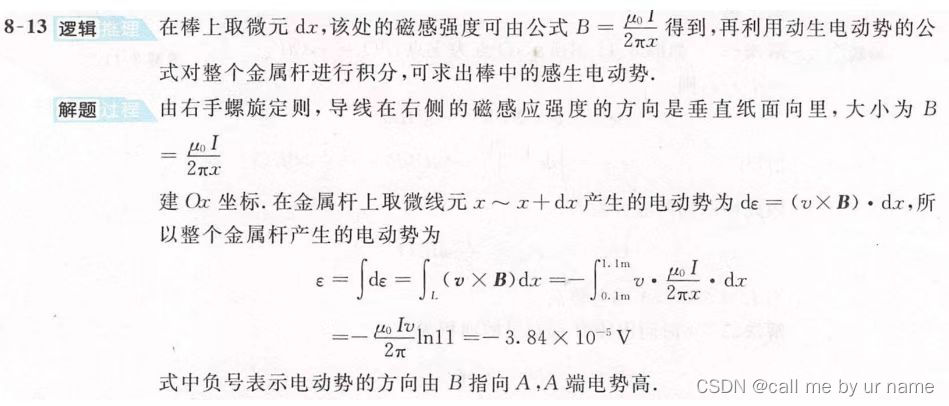

积分求动生电动势

在这里插入图片描述

dx充当动生电动势公式中（vbl）的 l

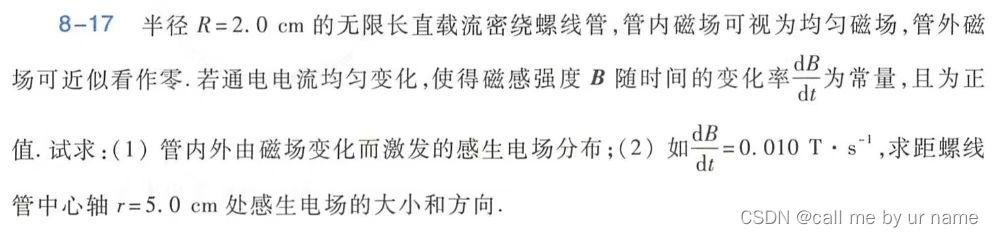

感生电场

在这里插入图片描述

这道题类似先前学过的电荷电场分布，难度较小，简单看看即可

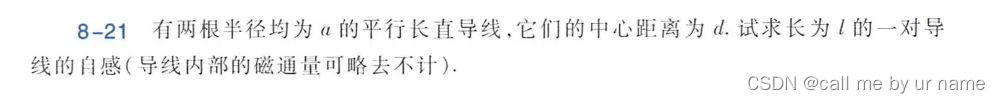

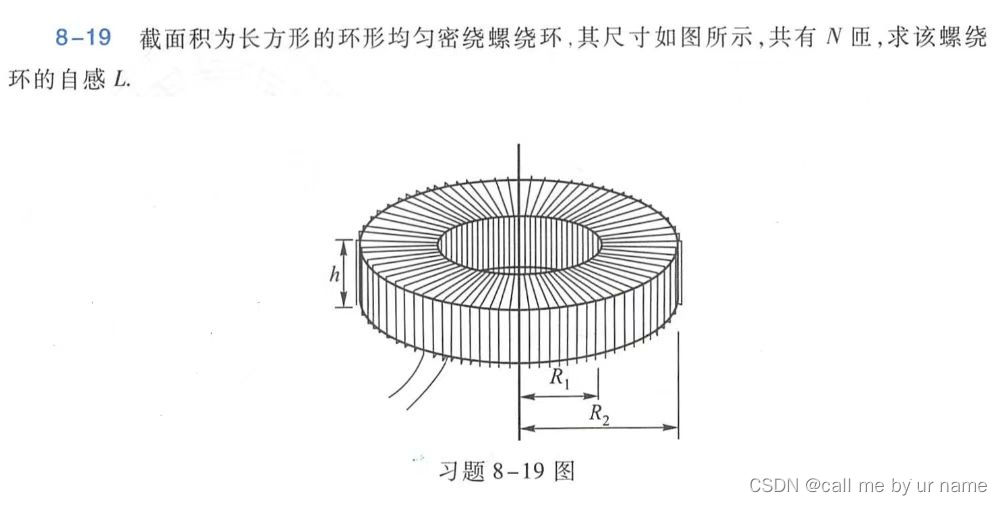

求自感

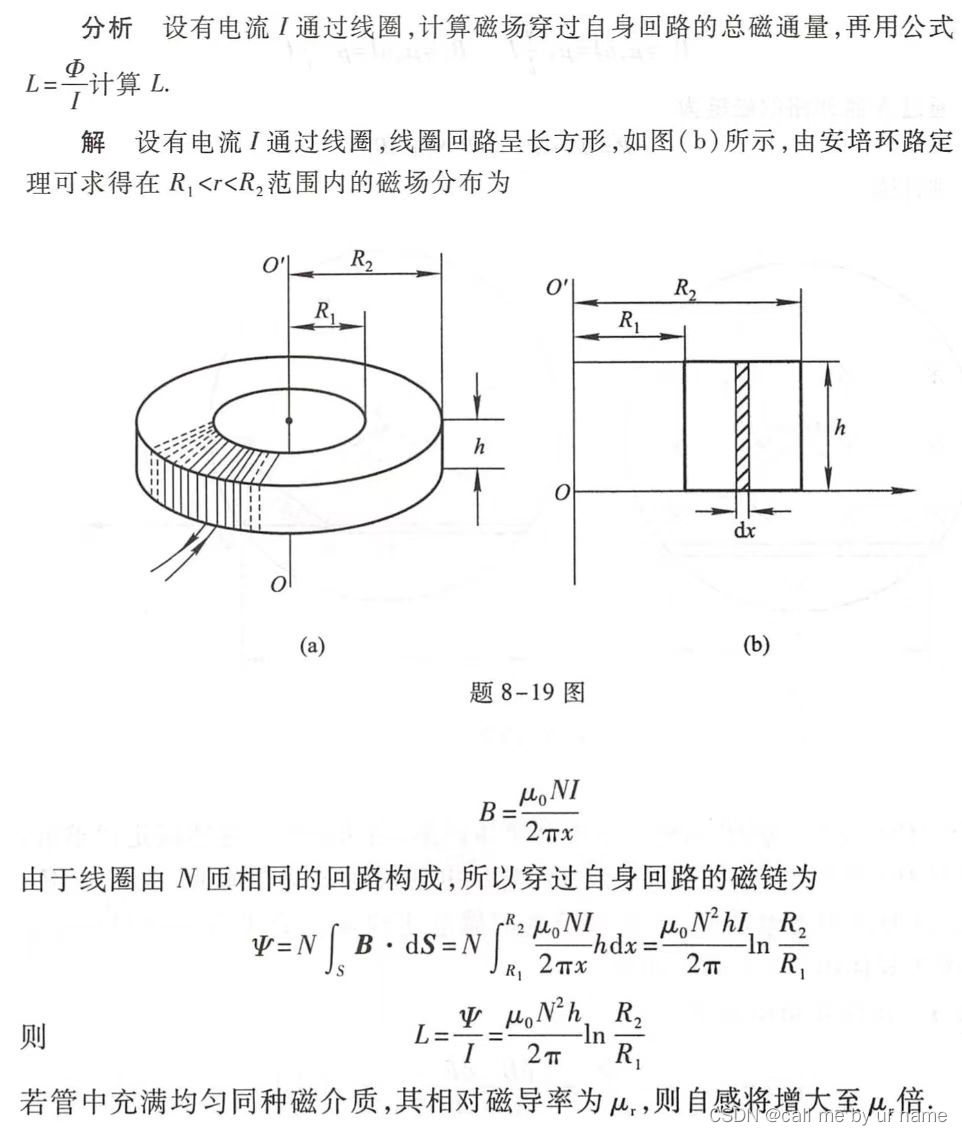

在这里插入图片描述

通过安培环路定理求出 B 在第7章，反复强调的求法（类似两个同轴圆柱，一个内，一个外）
然后根据公式：L=Φ/I
因为这题有匝数N，所以在磁通量和安培环路定理电流侧加上N即可

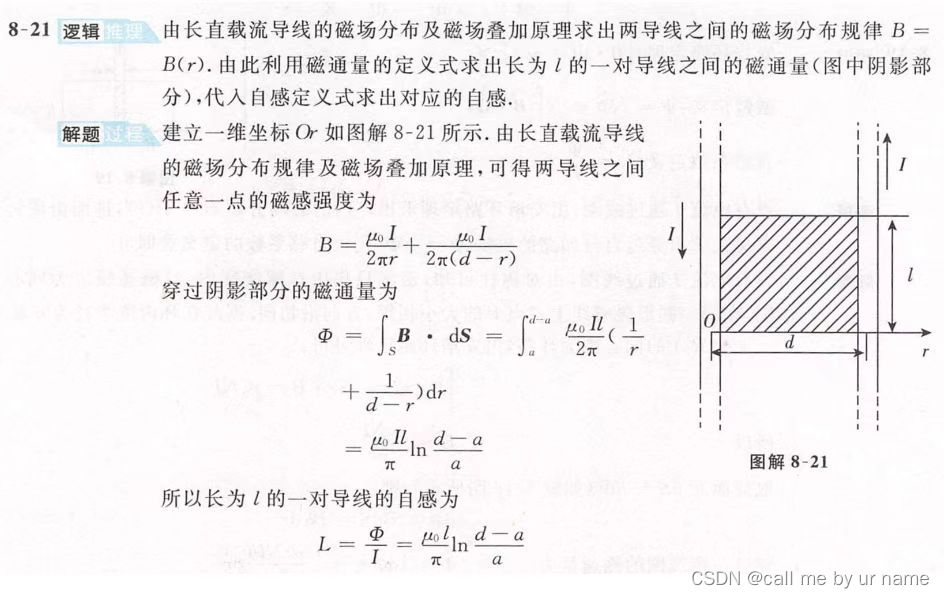

在这里插入图片描述

类似上面那道题注意这里的dS是 l dr

在这里插入图片描述

注意电动势的方向（应该和电流的方向是一样的，增反减同）

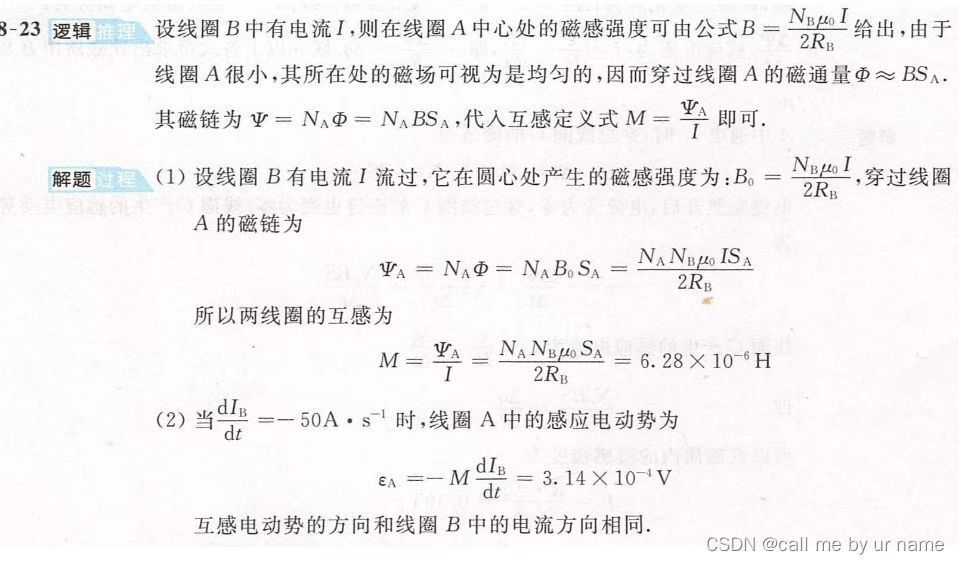

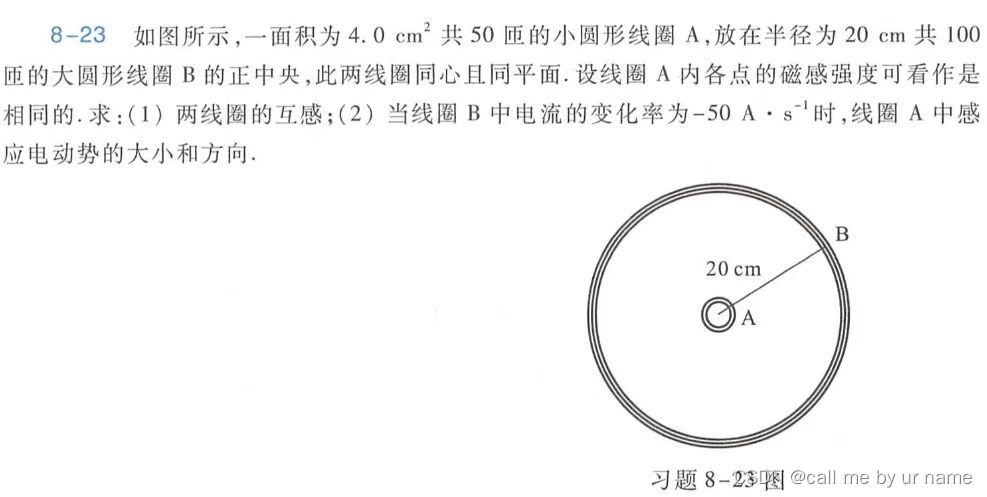

在这里插入图片描述

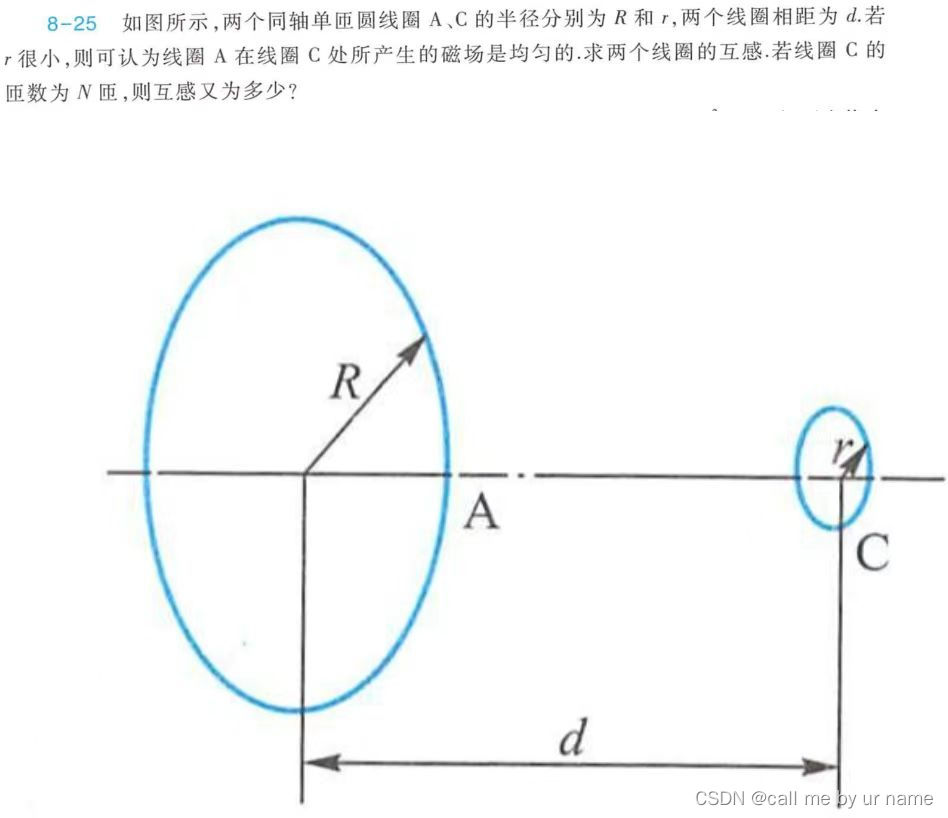

主要是由大的线圈到小的线圈，B要作一些变换

首先，题目中说了近似在线圈C中是均匀的，所以就以C的中心为点：B=μ₀I / 2R 的R为根号下d²+R²
接着，B还要乘以一个tan（R²/R²+d²）得到水平矢量

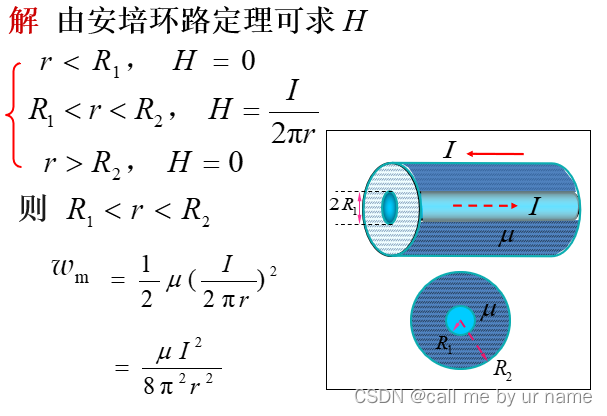

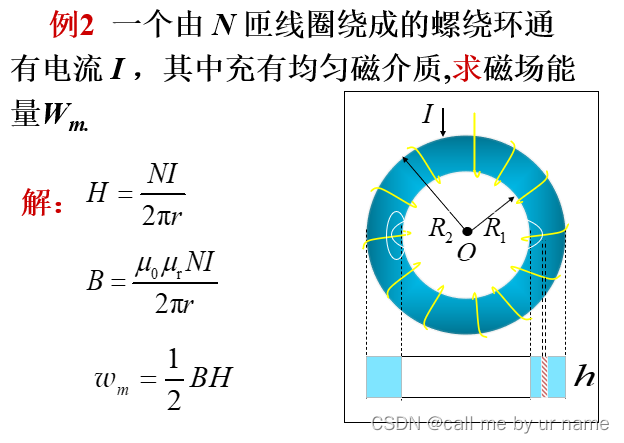

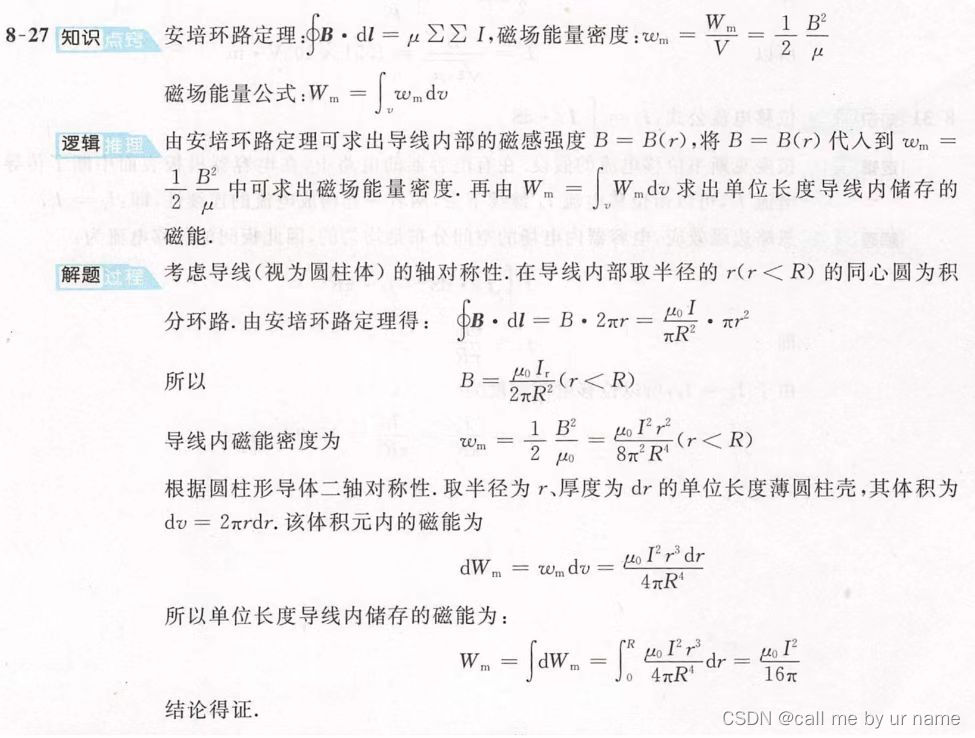

磁能密度

在这里插入图片描述

w_m=1/2 * B²/ μ （无磁介质时：μ₀，有磁介质时：μ）

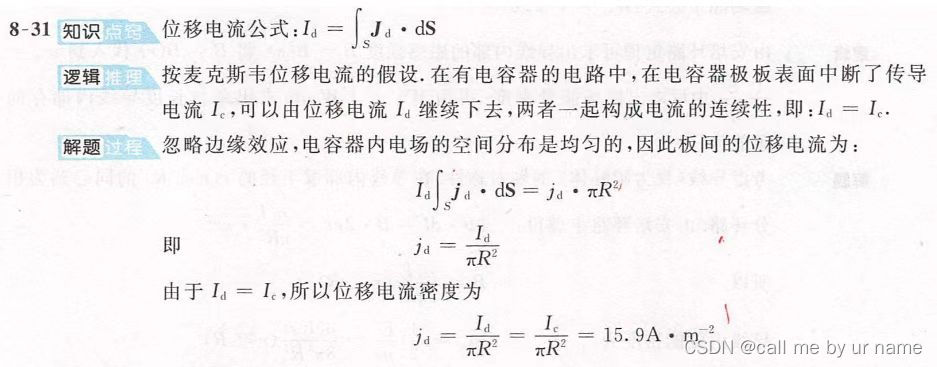

位移电流

在这里插入图片描述

传导电流因为电容器中断，由位移电流继续下去，构成电流的连续性（传导=位移）
