PCB入门学习—原理图的绘制2

目录

2.2 TEA5767音频模块的绘制

2.3 ENC28J60以太网模块的绘制

 学习目录：

---

2.2 TEA5767音频模块的绘制

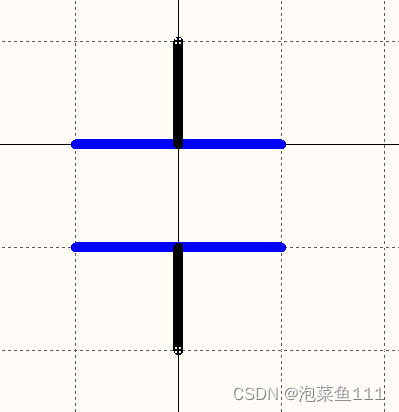

首先有个问题：为什么这个电容放在原理图上怎么移动也对不齐？？



解决方法：把原理图上的栅格这个东西设置成1mil就可以啦。

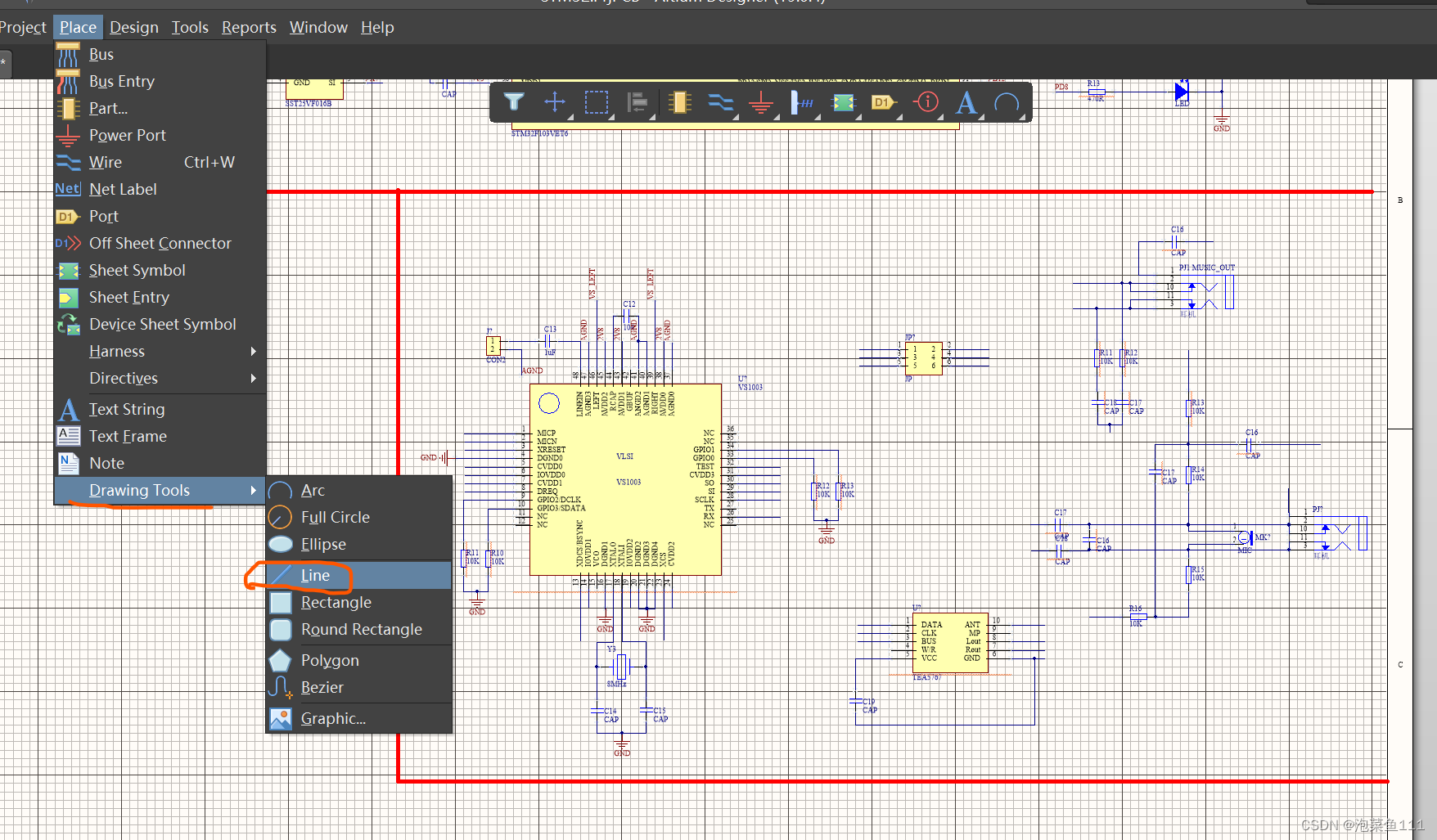

然后就是按照原理图摆放元件、连线，连好线之后还是画一根线把这个模块包围起来。

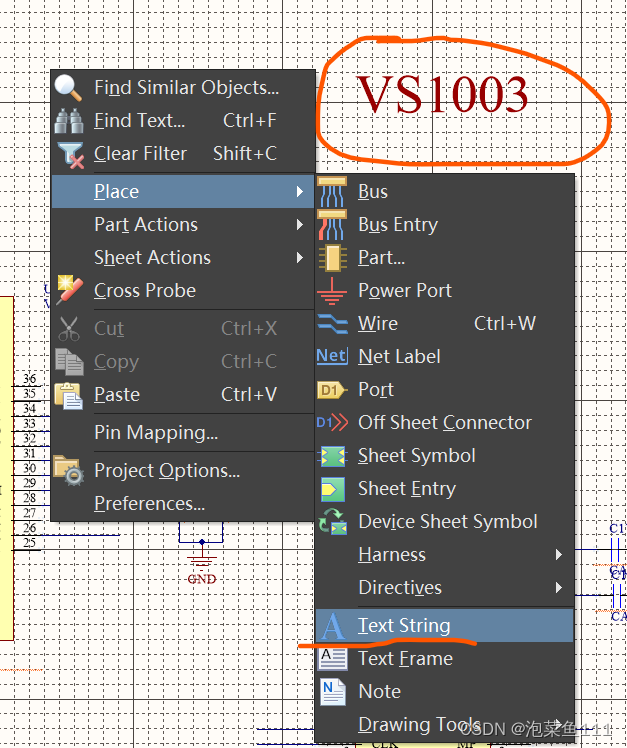

放一个标识。

然后就是填网络标号。之后会出现很多错误，快捷键TA，...更新一下标号，具体操作见上一篇文章(14条消息) PCB入门学习—原理图的绘制1（MCU部分）_泡菜鱼111的博客-CSDN博客

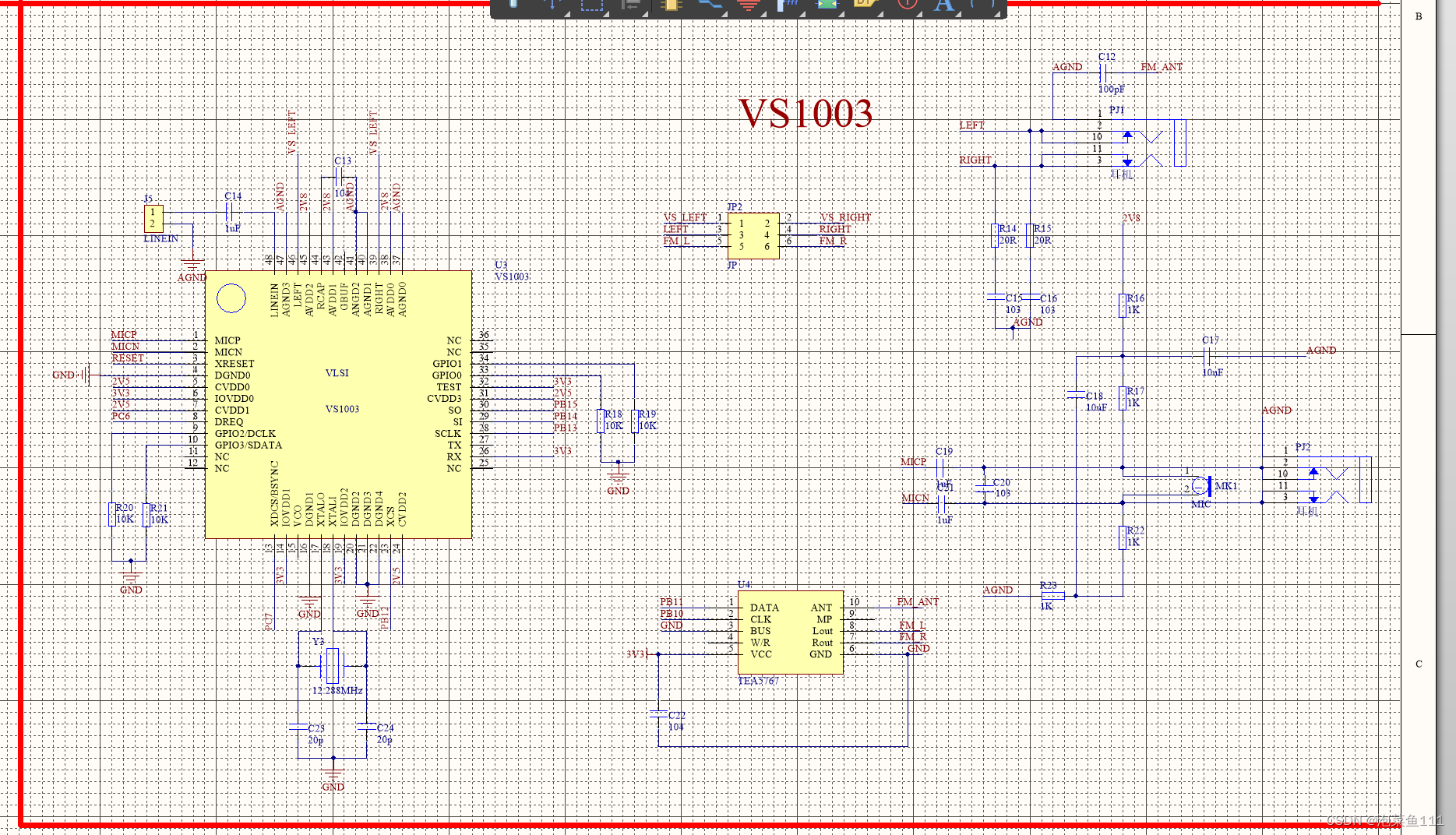

然后TEA5767音频模块就绘制好了。

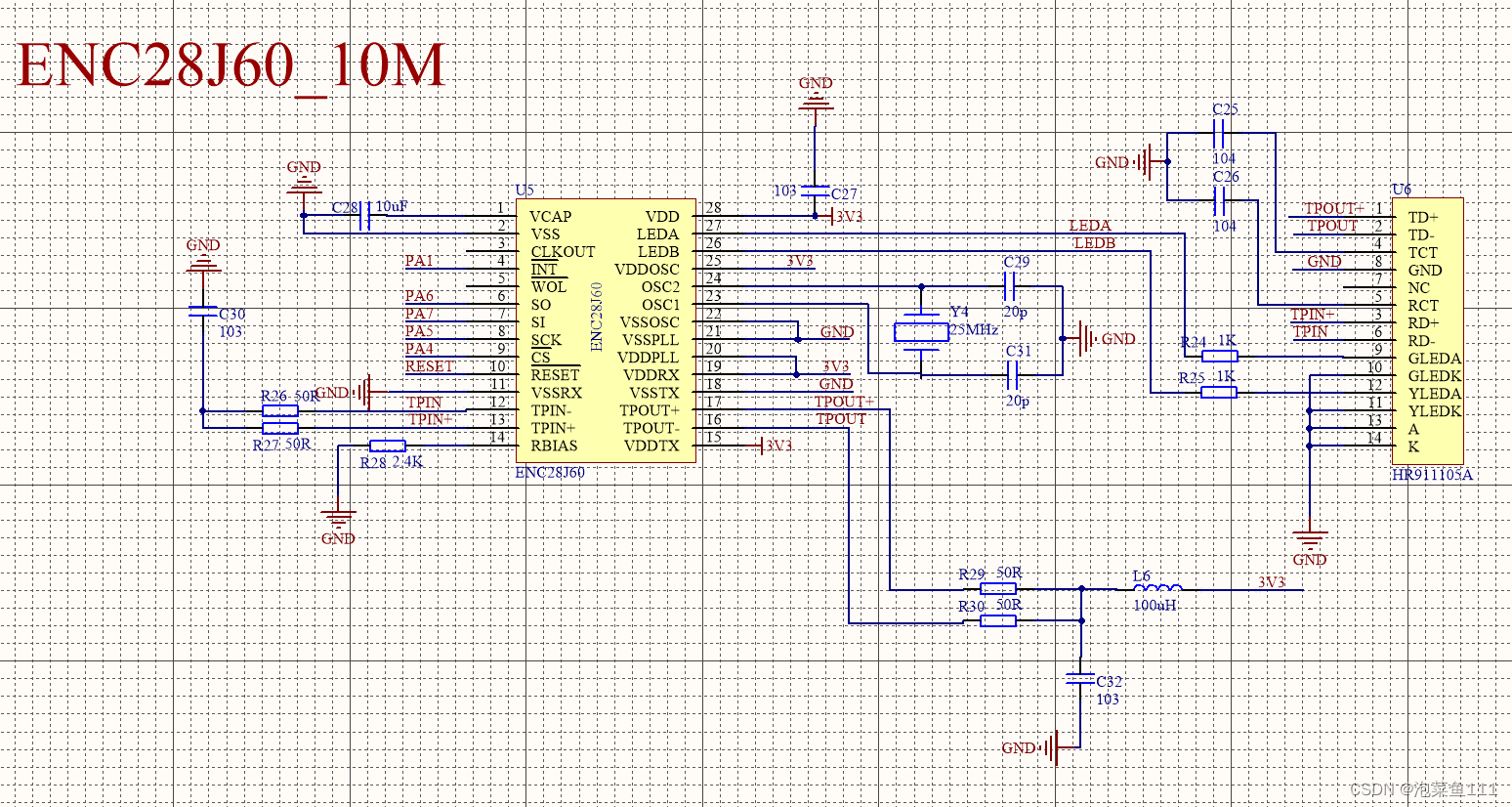

2.3 ENC28J60以太网模块的绘制

继续绘制以太网模块：点击右侧components，把需要的座子拖进来，剩下需要的电阻电容之类的可以直接从上面复制过来。

 还是继续之前的步骤：

1.按照原理图摆放元器件

2.连线

3.标网络标号、改元件参数

4.画外边的边界线

5.写模块名称
