EFT和CS干扰对TP的影响【转载】

电快速瞬变脉冲群（Electrical Fast Transient/Burst，简称EFT）

会导致，周围的或者系统内大功率负载的启停，影响整个控制系统的正常工作。理论上，EFT是从电源（适配器）加干扰进来，如果输入的电源（适配器）抗干扰能力足够强，过滤干扰的能力足够厉害，设备是没什么问题的。

它是由电网中的开关切换、感性负载断开等操作引起的短暂而高频的脉冲干扰。这种干扰的特点是脉冲成群出现，上升时间短（纳秒级），重复频率高（kHz-MHz级），单个脉冲的持续时间短暂（10-100ns级），幅度可达到kV级。

EFT干扰虽然单个脉冲的能量较低，但由于其重复频率高，会对设备中的半导体器件结电容进行充电，当能量积累到一定程度后，可能会引起设备的误动作。例如，可能导致数字系统的位错、系统复位、内存错误以及死机等现象。此外，EFT干扰还可能通过辐射发射耦合到电缆和机壳线路，进一步影响设备的正常工作。

为了减少EFT干扰对设备的影响，可以采取以下一些抑制措施：

1. 屏蔽：使用屏蔽线对信号线和电源线进行屏蔽，减少干扰的耦合。对于PCB上的敏感器件及电路，可以使用屏蔽罩进行保护。
2. 滤波：在电源或信号干扰源输入口使用滤波器或吸收器等滤波元器件，如磁珠、TVS管等，以降低干扰信号的幅度。
3. 接地：优化PCB的接地设计，减小接地线的公共阻抗，增加接地导线的面积，降低电感量。
4. 元件选择：选用性能可靠的关键器件，并尽量选择经过电磁兼容仿真试验的元器件。
5. 布局优化：在PCB布局时，将干扰源远离敏感电路，减少干扰的传播



CS传导骚扰抗扰度的定义

CS传导骚扰抗扰度（Conducted Susceptibility）是指电子设备在受到通过电源线、信号线等连接线传导的外部电磁干扰时的抵抗能力

TP上一般测试150kHz~80Mhz，也是通过电源（适配器）进入。主要是通过耦合到信号上对信号传输进行干扰。

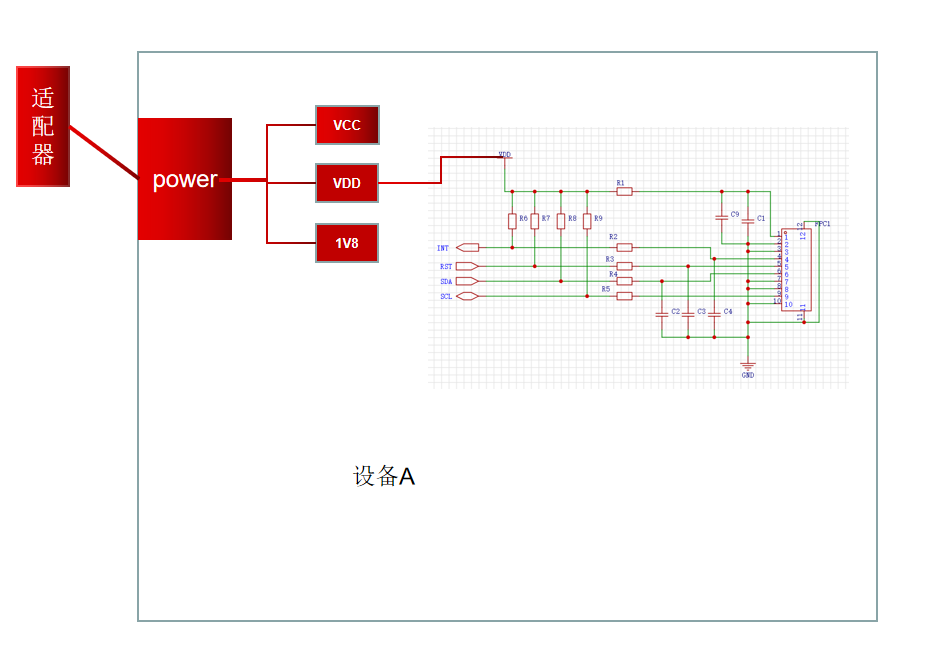

假设这是一个设备。

设备通过适配器供电后，会通过内部PMU或者DCDC，BOOST等转为VDD，VCC，1V8等器件工作需要的电源电压。

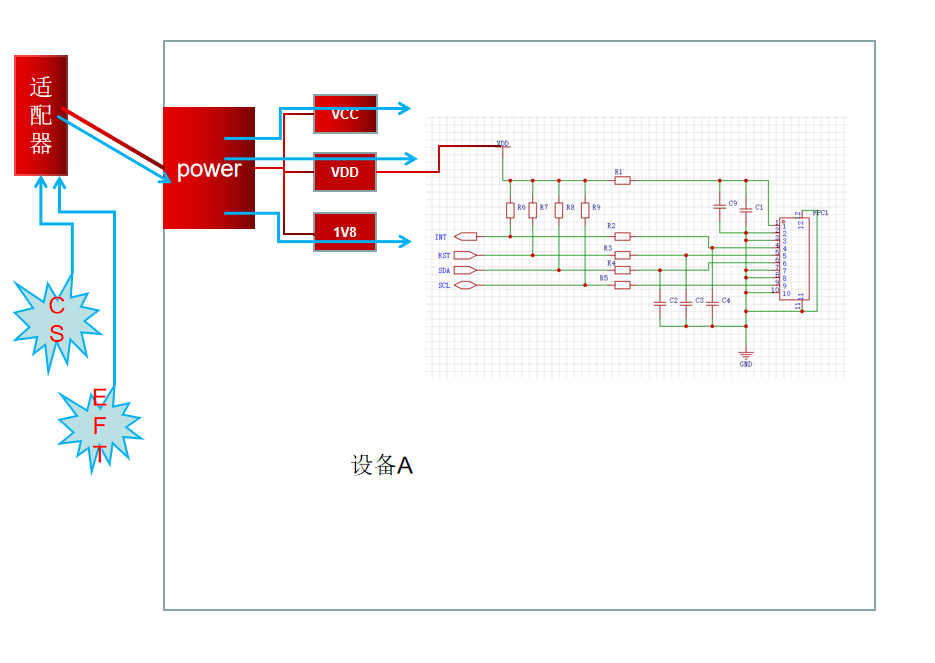

而CS和EFT干扰，是通过连接外部适配器或者其他电源接口。

那么这些干扰一部分会通过电源路径干扰到器件工作，另一部分可能通过空间耦合到信号上，影响设备正常工作。

在实测中发现pF级电容对改善CS干扰有比较好的效果。
