1.反相比例放大电路

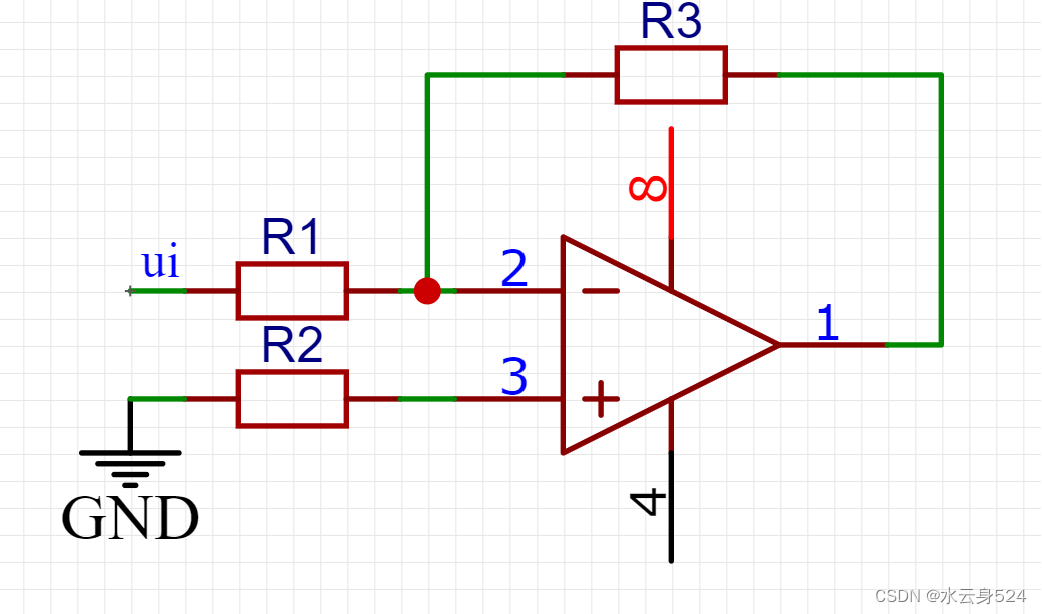

               Vout=-ui*（R3/R1）,

R2为平衡电阻，R2=R3//R1

平衡电阻是平衡两相流过的偏置电流在电阻上产生的电压

因为运放虚短，R2无电流流过，Up为虚地，因为虚短，Un也为虚地，所以输入阻抗=R1,因此电路的缺点是：输入电阻较小，等于R1，输入电阻越大所需的驱动电流越小，输入电阻越大越好，而R取太大容易引入噪声。两难

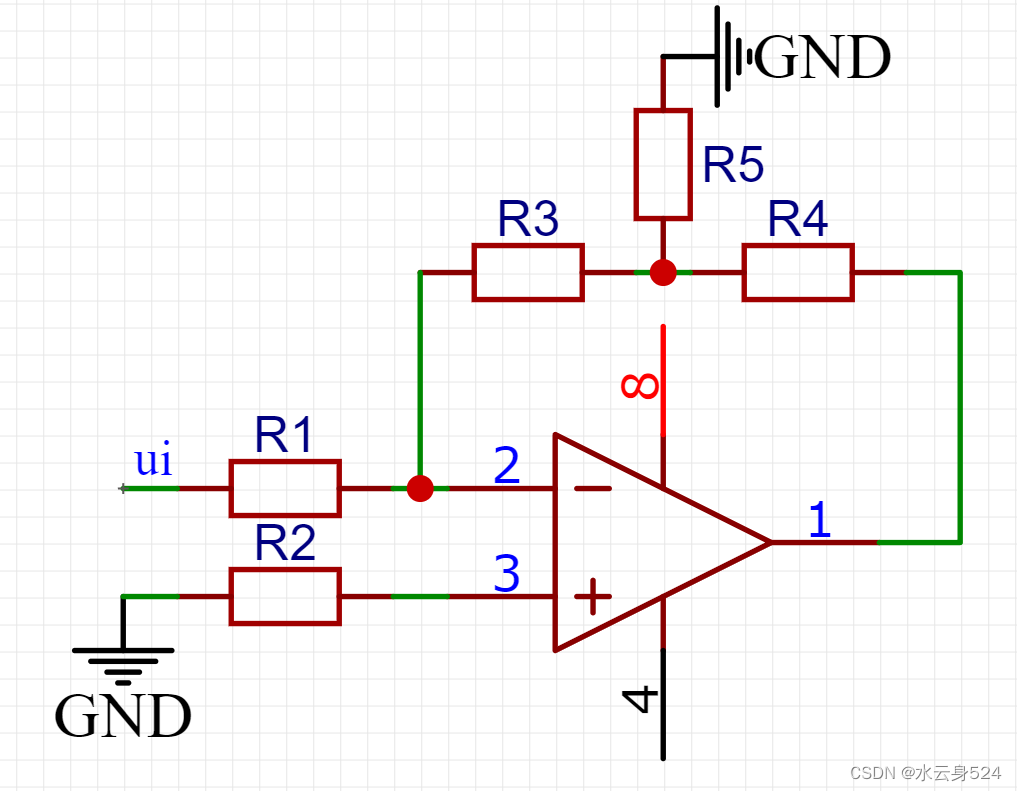

因此可引入T型反馈网络

Vout=-ui\cdot \frac{(R3+R4+\frac{R3R4}{R5})}{R1}

电路的输入电阻仍是R1，这时R1可取大值电阻，只要R3、R4取大值电阻，R5取小值电阻，
