Cadence制作钻孔型元件封装

1. 打开PCB Editor，选择Allegro PCB Designer

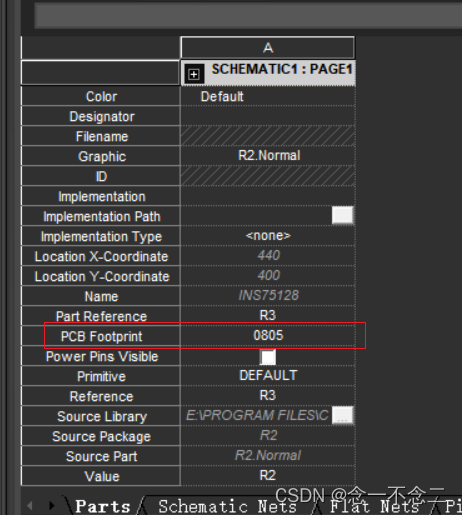

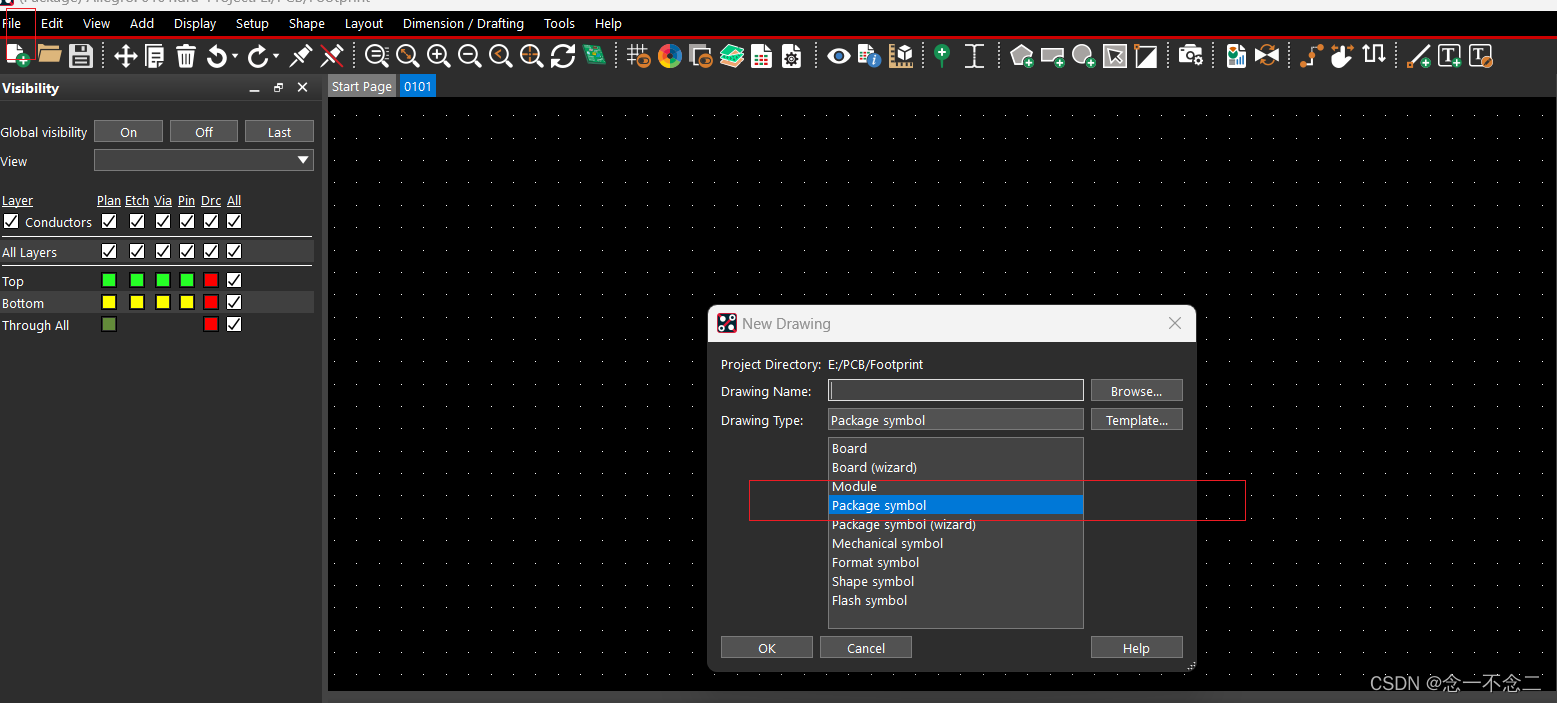

2.新建封装文件，选择File-new，然后选择Package symbol,并且在Drawing Name点击Browse选择文件路径，给文件命名至关重要：需要在Orcad Capture CIS找到对应需要画封装的器件，例如图二是电阻的封装，为0805，那么在上述命名的时候，就应该命名为0805.dra。

                                        图一

                                        图二

3.查找中心坐标点，调出栅格点。

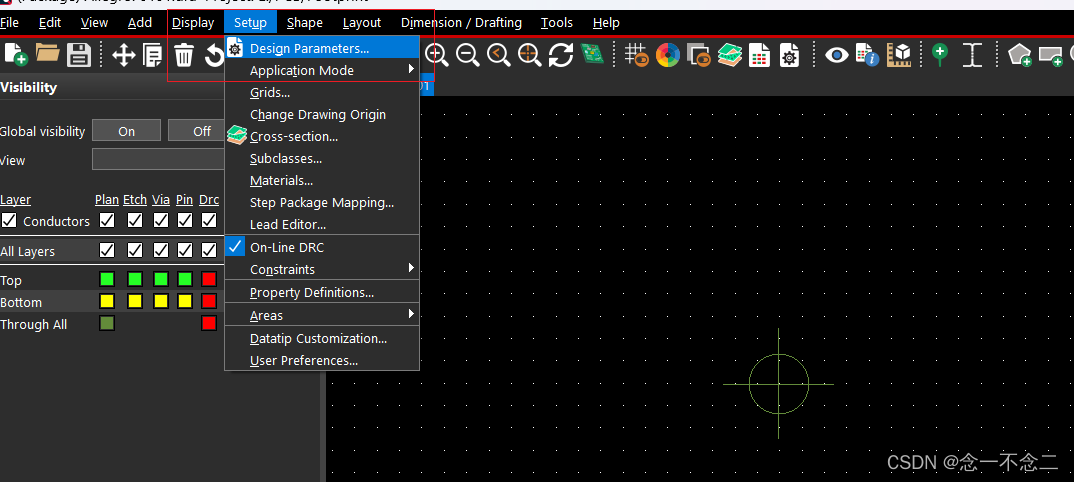

(1)选择setup，进入第一个选项，调整units：Millimeter；Accuracy：4；Left X：-200；Left Y：-250；然后点击左下角的Apply，之后点击Ok，接着在界面上找到中心点，滑动滚轮放大中心点。

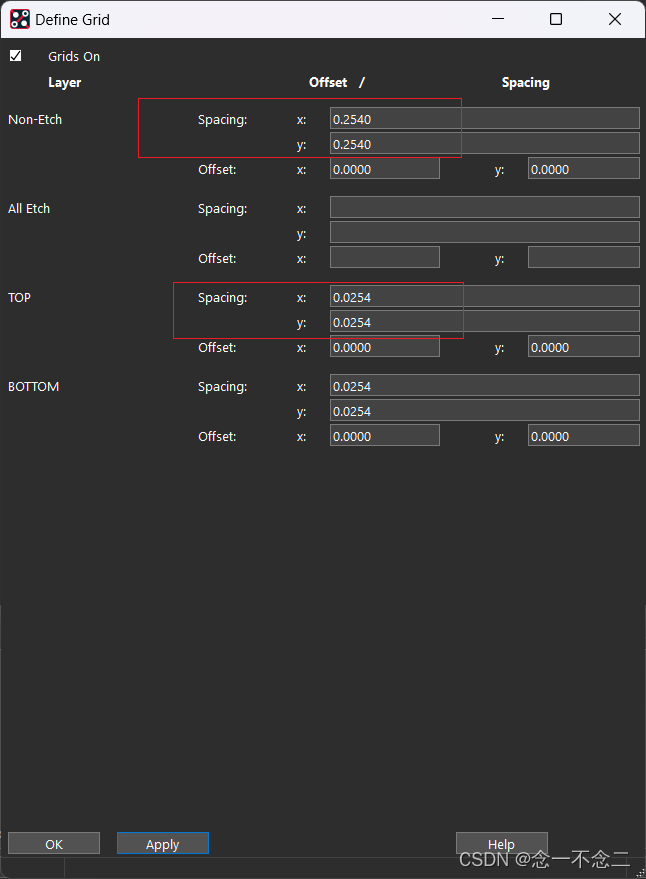

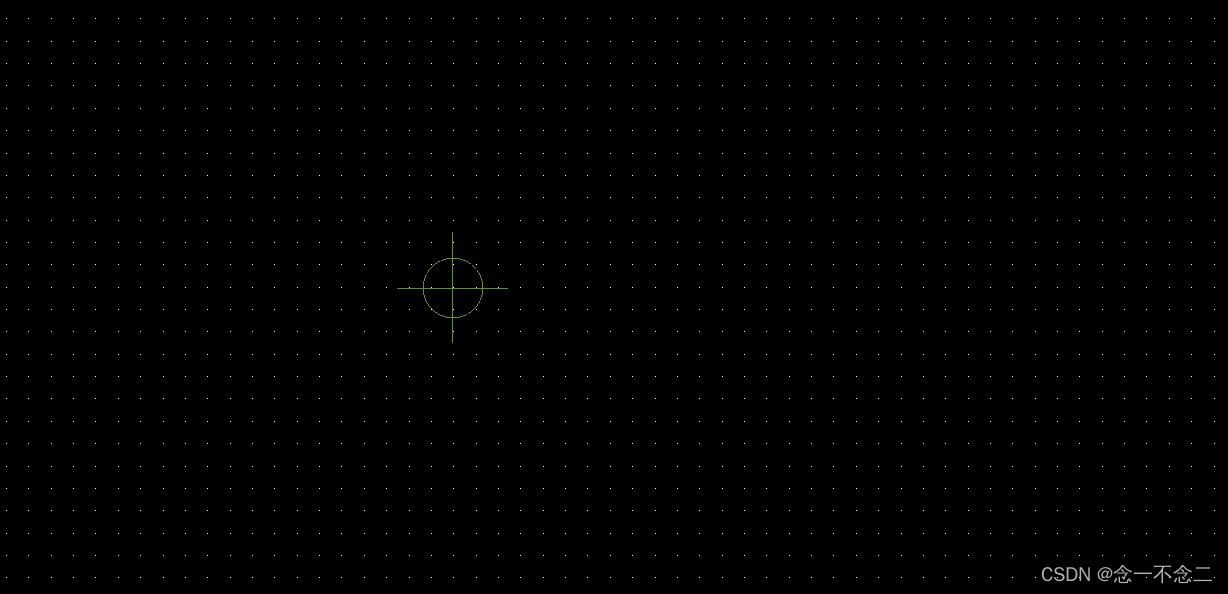

（2）选择setup，选择Grids，按照图3红框所示进行修改，右上角Grids on记得勾选，然后Apply。最终得到图4的样式；

                                                                 图1

                                                                             图2

                                                        图3

                                                                              图4

4.放置焊盘。

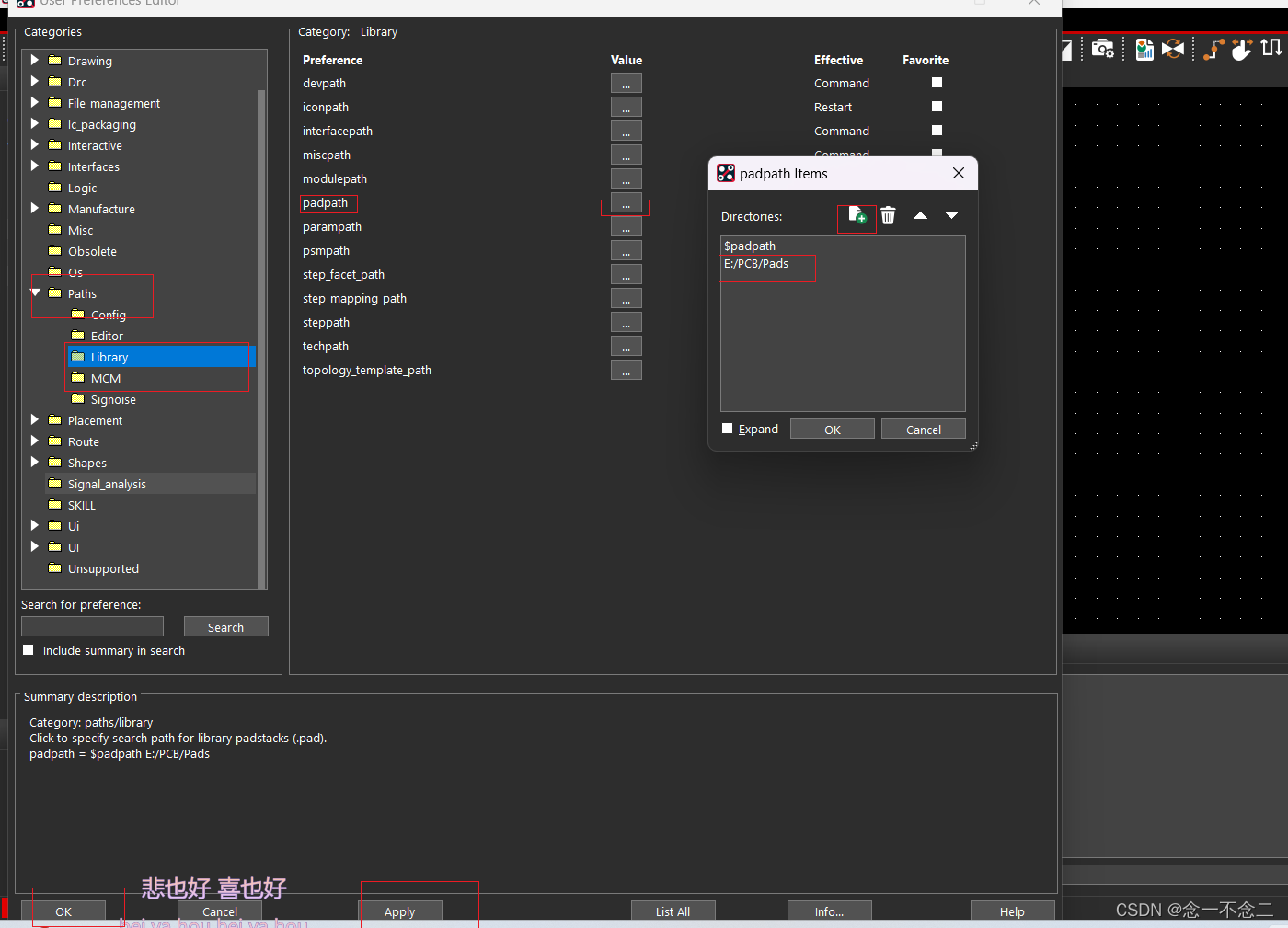

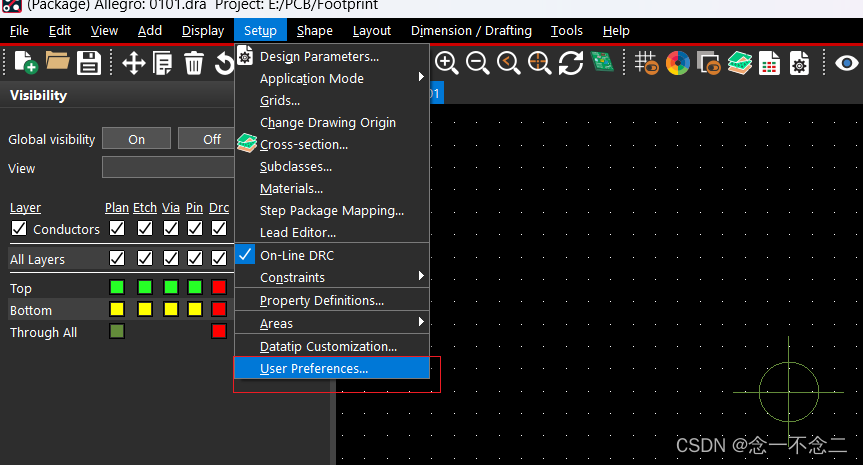

（1）设置路径 set up-user preferences Editor-Paths-Library-padpath,将smd文件所在路径加入，如图2所示，选择自己制作好的焊盘文件所在路径即可。

    显示钻孔焊盘的中心孔：

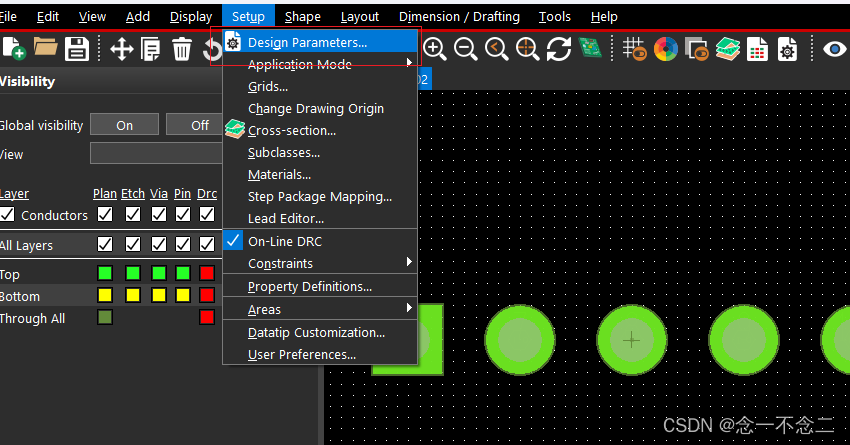

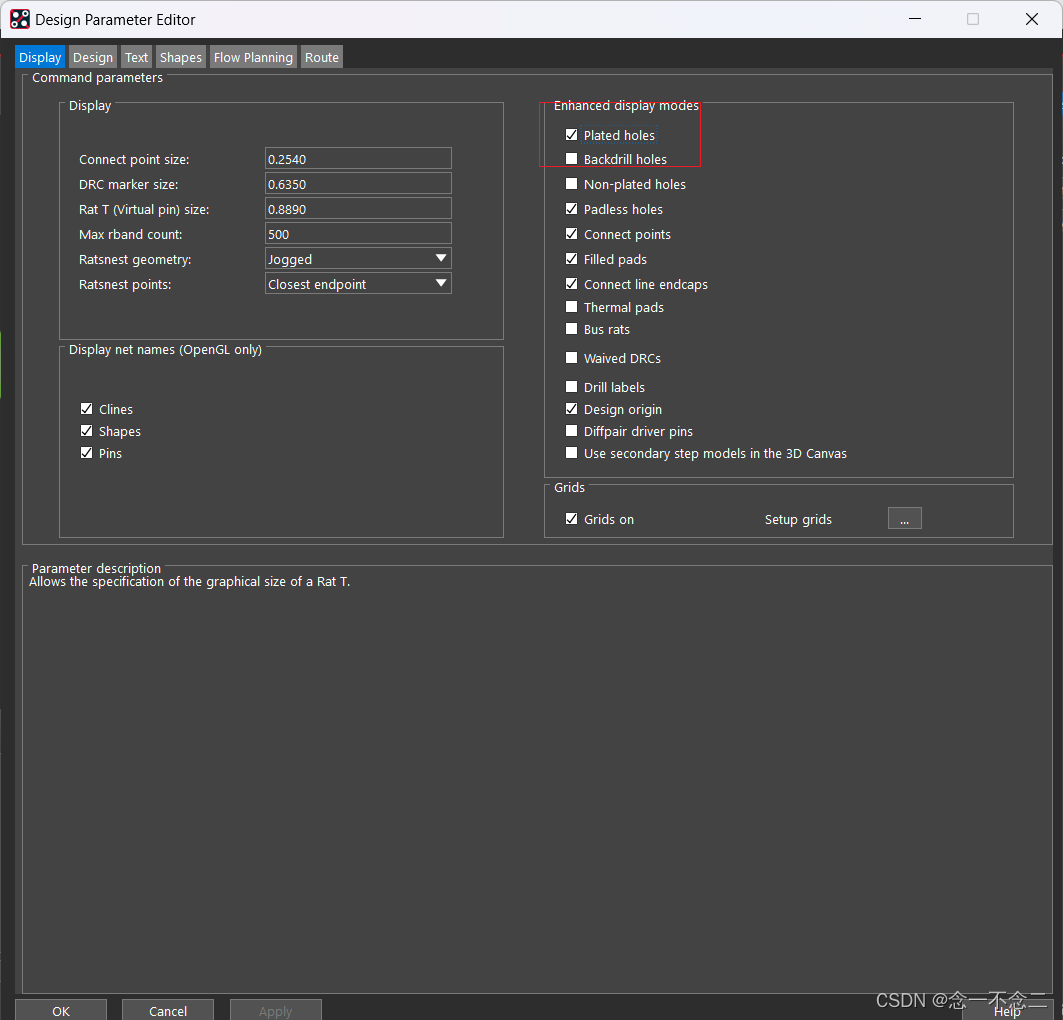

setup-disign parameters，然后勾上plated holes即可



                                                                        图1

                                                                         图2

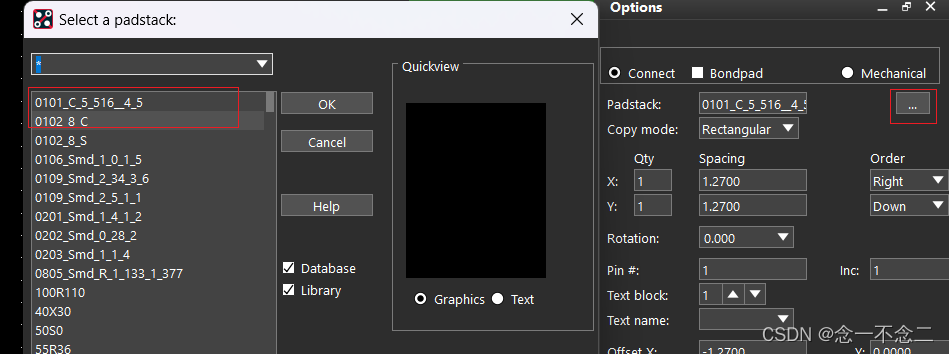

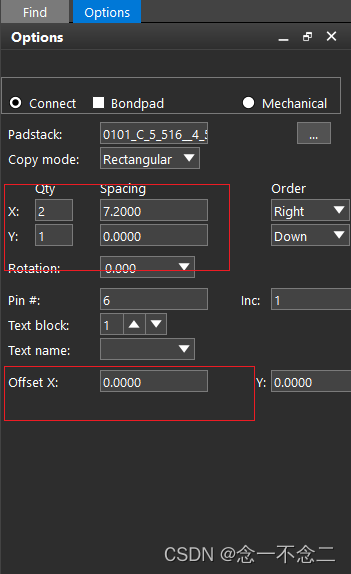

（2）接下来单击layout-pin后，在右边找到Options窗口，padstack进入路径，选择0101（之前做好的smd文件），准备放置。例如这边准备做一个XT60的封装，在选择好焊盘之后，去立创商城查找XT60的数据手册，可以得到焊盘中心的X，Y坐标，由图2可得X为3.6mm；在X方向需要放置两个焊盘，所以按照图3输入参数，X：2是指在X方向放置两个焊盘，Spacing：7.2是指两个焊盘之间的中心距为7.2mm。

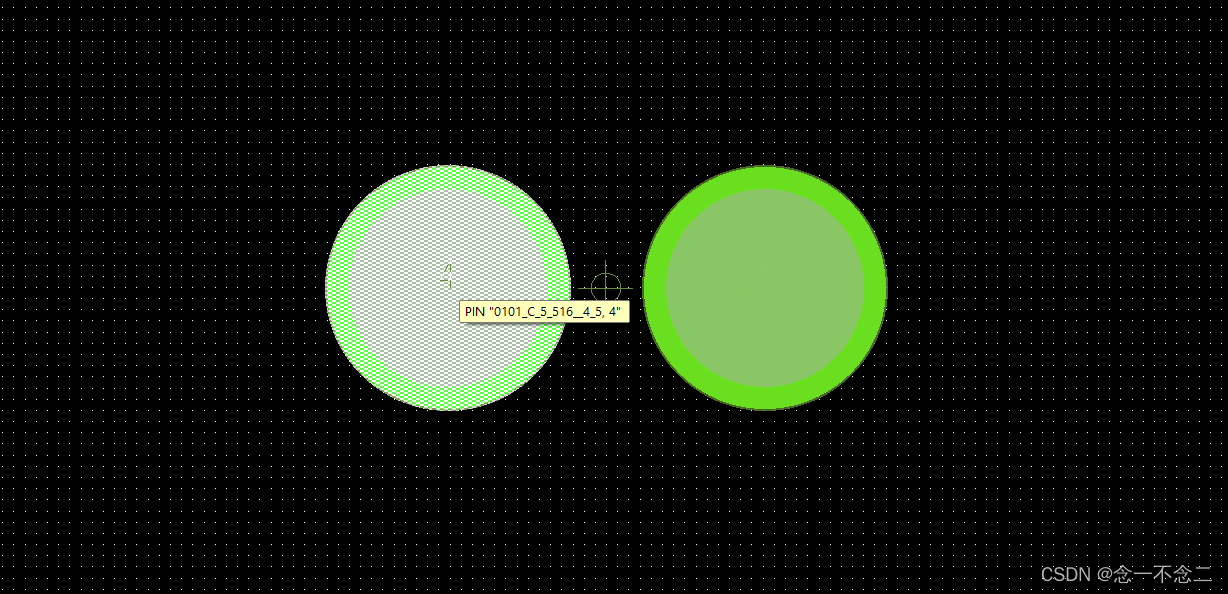

        最后，在命令行输入放置命令：x -3.6,0。即在坐标x=3.6mm，y=0处放下一组焊盘。

                                                                              图1

                                                                                 图2

                                                                图3



5. Assembly—top。在装配层以下配置：

Add—— line

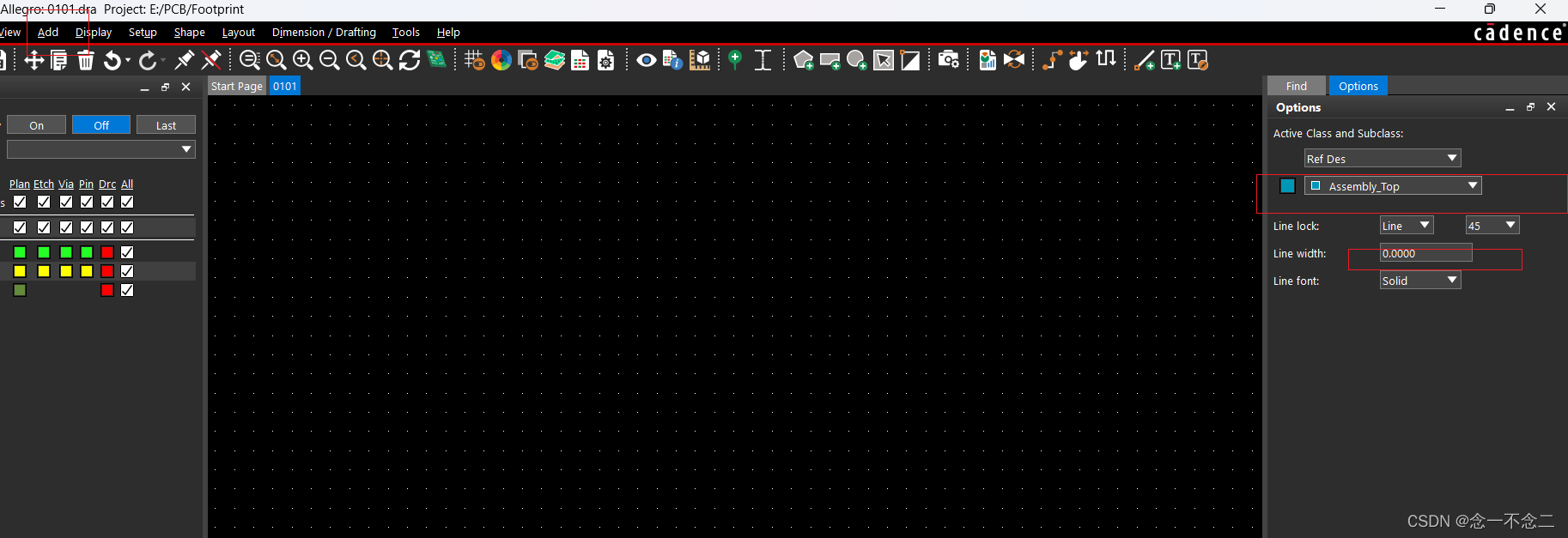

Option-Package Geometry/Assembly——top

在命令行输入命令放置线条，即图1中的细线，可以在立创商城查找元器件查询具体坐标。

                                                                        图1

                                                                         图2

7.silkscreen_Top。

Add—— line

Option-Package Geometry/silkscreen_Top

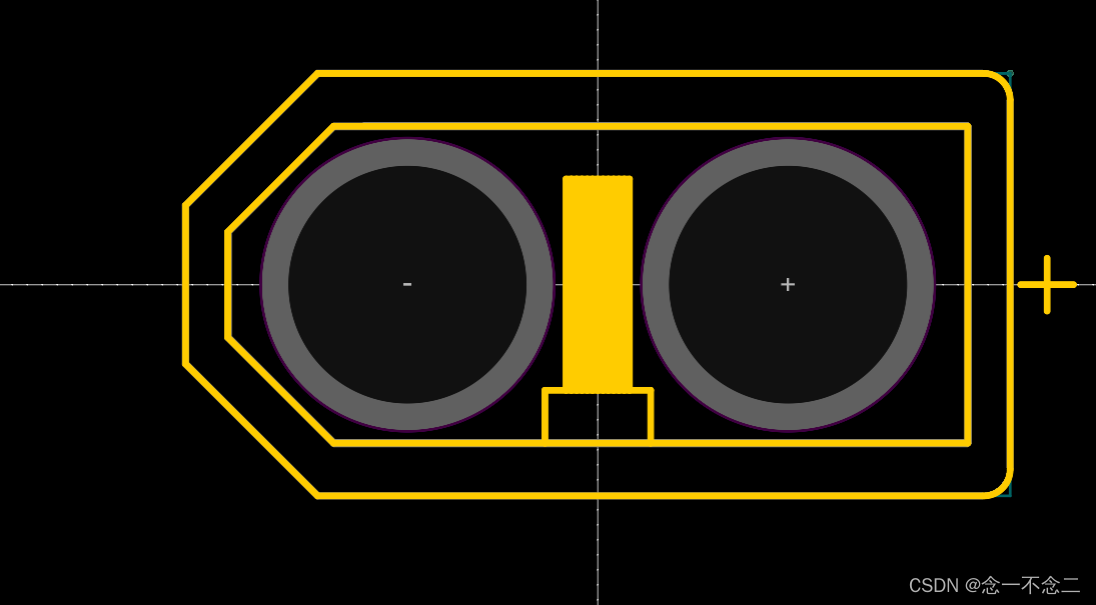

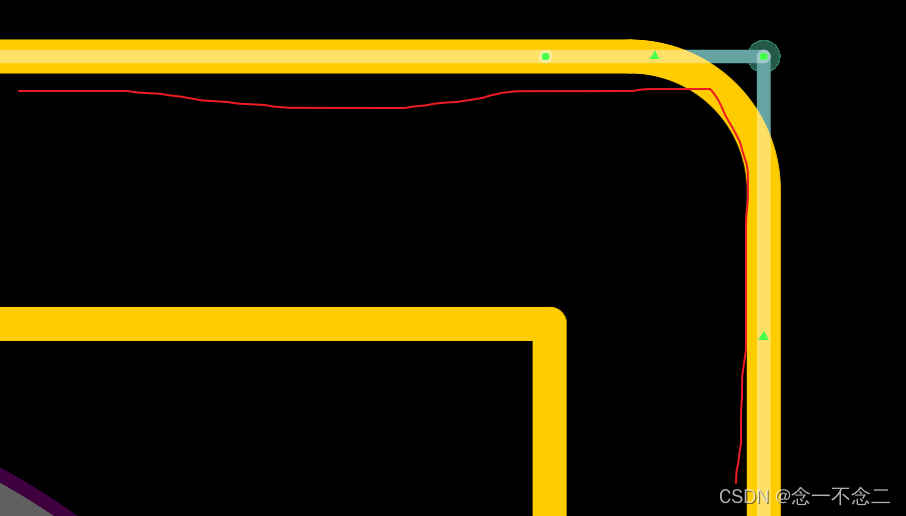

在丝印层放置线条，即图1中黄色的线条，这时线条的粗细需要能够覆盖住Assembly_top的线条,可以设置为2.5mm。可以立创商城查找元器件查询具体坐标。

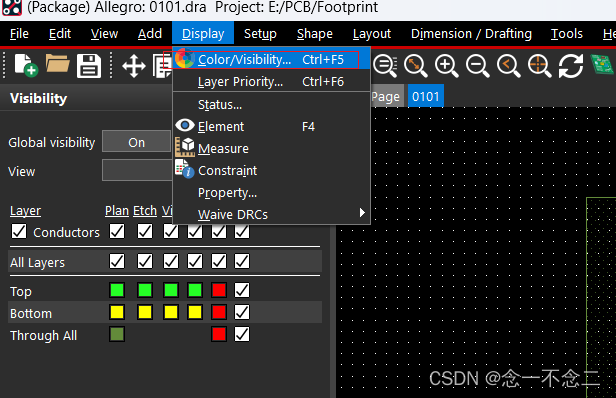

线条颜色的改变：见图2图3

                                                                图1

                                                图2

                                                        图3

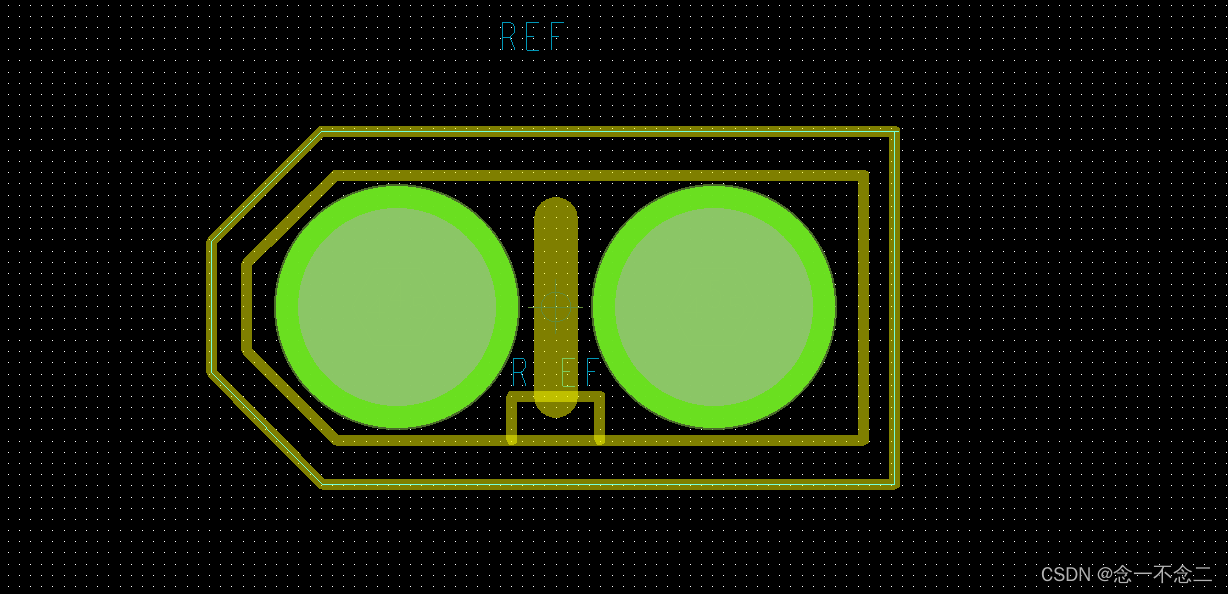

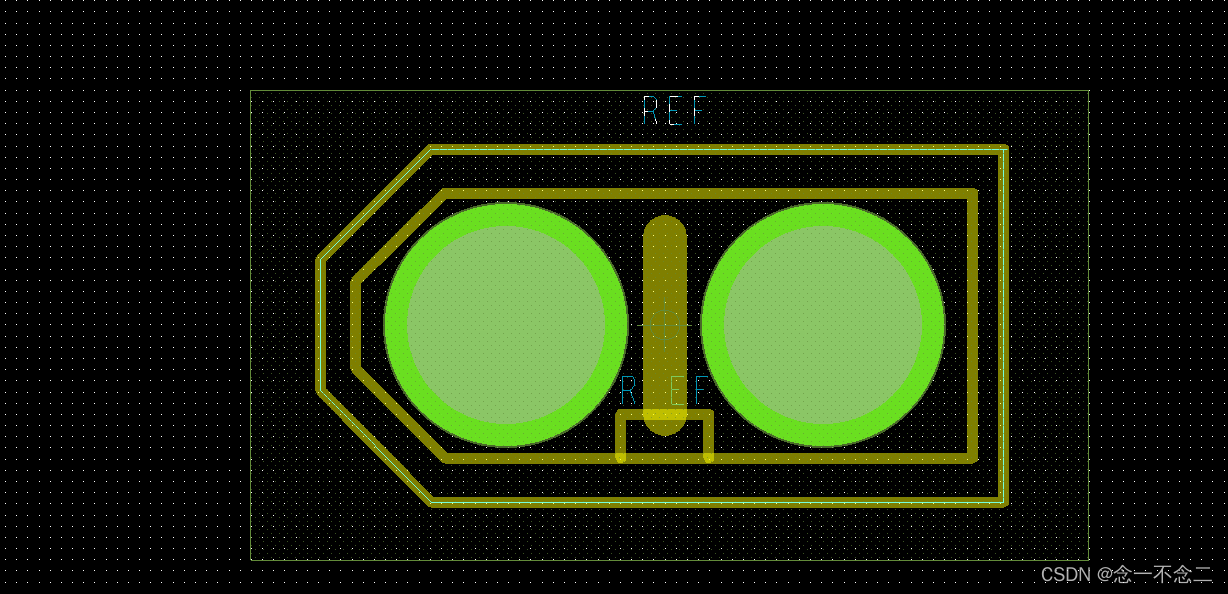

8.Refdes。选择Layout/Labels/Refdes，Option栏选择Silkscreen_Top，单击右上方空白处，放置REF；在Assembly——Top层添加ERF，放在元件中心。

                                                        图2

9.Place_Bound_Top。

Add -rectangle，圈出一个矩形框，只需要包括了最外层的丝印层就行。

10.保存。File/Save，会自动生成.psm文件
