使用74LS161设计任意进制计数器

可预置的四位二进制同步计数器74LS161具有并行预置数据、清零、置数、计数和保持功能,并且有进位输出端,可以串接计数器使用。引脚排列如图7-1所示,功能表见7-2所示。

图7-1 74LS161引脚排列


从下表7-2中可知,该计数器具有信号清零端,信号使能端CEP、CET,信号置数端,时钟信号端CP,四个数据输入端D3D2D1D0,数据输出端Q3Q2Q1Q0,以及进位输出端TC。

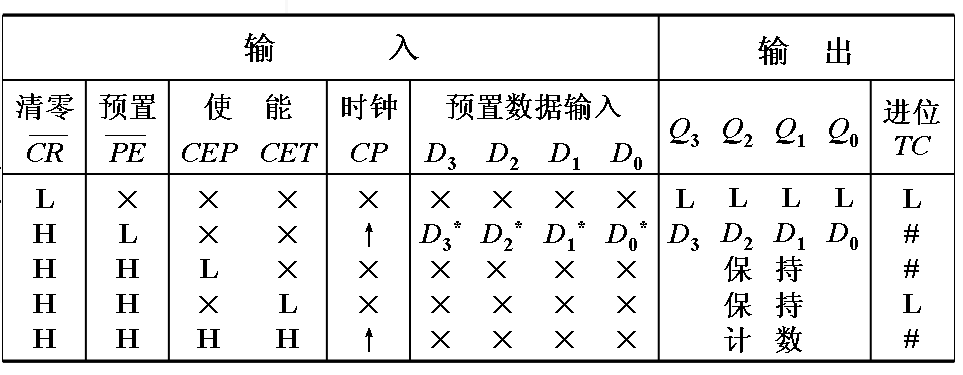

表7-2 74LS161功能表


以42进制计数器为例:

用74LS161及少量与非门组成由00000001到00101010,M=42的计数器。

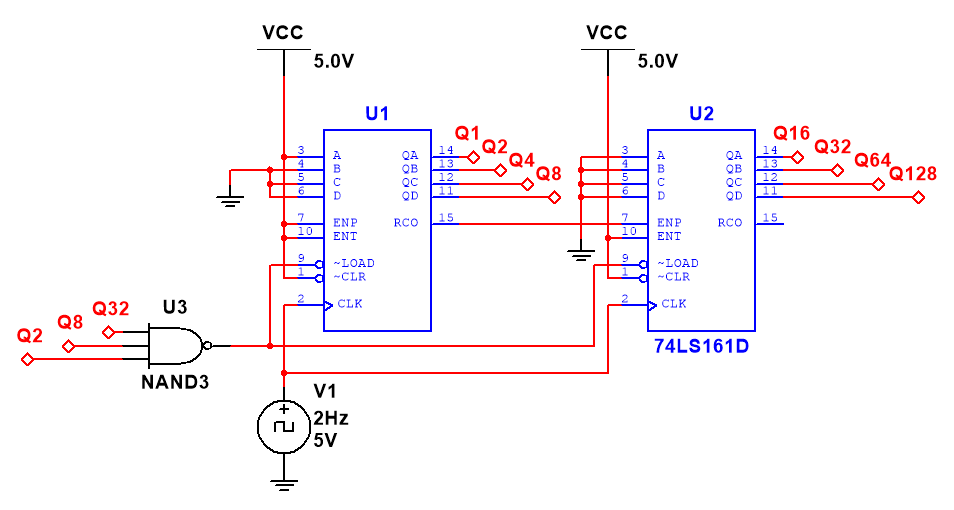

因为M=42>16,所以必须用两片级联而成。运用反馈预置法可得电路如图:

(本人使用了在页连接器,使电路图更加好理解,实际设计不需要如此)

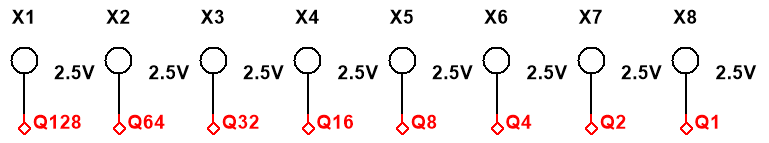

使用小灯泡来显示。


 需要指出的是,由于74LS161是四位二进制计数器,所以,反馈预置端的数应该是二进制数。

如有错误,欢迎指出

设计一个二十四进制计数器需要两片74LS160(四位二进制计数器)和一片74LS20(双四输入与非门)。以下是设计思路和电路图描述: ### 设计思路: 1. **计数器部分**: - 使用两片74LS160作为计数器。每片74LS160可以计数到15(1111),两片串联可以计数到255(11111111)。 - 为了实现二十四进制计数器,需要在计数器达到24时清零。 2. **清零电路**: - 使用74LS20来实现清零逻辑。当计数器计数到24(即二进制11000)时,输出一个高电平信号来清零计数器。 ### 电路图描述: 1. **连接计数器**: - 将第一片74LS160的Q0-Q3连接到第二片74LS160的CLK输入端。 - 将第一片74LS160的RCO(进位输出)连接到第二片74LS160的ENP和ENT端。 2. **清零逻辑**: - 使用74LS20的双四输入与非门。将第一片74LS160的Q3和Q4以及第二片74LS160的Q0连接到74LS20的一个与非门的输入端。 - 将74LS20的输出连接到两片74LS160的CLR端。 ### 具体连接步骤: 1. **计数器连接**: - 第一片74LS160的Q0-Q3连接到第二片74LS160的CLK输入端。 - 将第一片74LS160的Q3和Q4以及第二片74LS160的Q0连接到74LS20的一个与非门的输入端。 - 将74LS20的输出连接到两片74LS160的CLR端。 ### 电路图: ``` +---+ +---+ +---+ |Q0 |----|CLK| |Q0 | |Q1 |----| | |Q1 | |Q2 |----| | |Q2 | |Q3 |----| | |Q3 | |Q4 |----| | |Q4 | |RCO|----|ENP|----|RCO| | | |ENT| | | +---+ +---+ +---+ 74LS160 74LS160 +---+ +---+ +---+ |Q0 | | | | | |Q1 | | | | | |Q2 | | | | | |Q3 | | | | | | | | | | | |CLR|----| | |CLR| | | | | | | +---+ +---+ +---+ 74LS160 74LS160 +---+ +---+ |Q3 | | | |Q4 | | | | | | | |CLR|----| | | | | | +---+ +---+ 74LS20 ``` 通过上述连接方式,当计数器达到24时,74LS20的输出会触发CLR端,将计数器清零,从而实现二十四进制计数。
