第4关：ARP协议分析

任务描述

本关任务：对 ARP 协议进行分析。

相关知识

为了完成本关任务，你需要掌握：

1. 如何抓取 ARP 命令的包；
2. 协议的简单分析。

ARP报文

报文格式

抓取APR命令的包

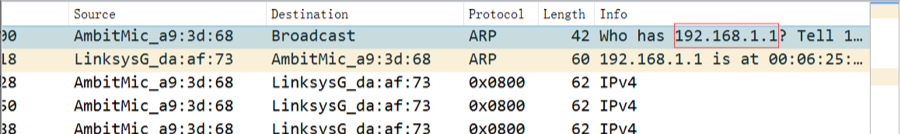

在任务三的基础上，清除你的 ARP 缓存，接下来，确保浏览器的缓存是空的。打开URL：http://gaia.cs.umass.edu/wireshark-labs/HTTP-ethereal-lab-file3.html。同样设置不显示 IP 和更高层协议，您现在 Wireshark 窗口应该如下所示：

简单的ARP协议分析

在 ARP 中发送了 2 种不同的报文，分别是，从源到目的地和从目的地到源。发送方是发送报文，目标方是接收报文。发送方和目标方的身份对每个报文都不一样，根据具体的情况而定：

• 对发送方来说： 请求：发送方是源，目标方是目的地 回答：发送方是目的地，目标方是源 发送方硬件地址：ARP 报文中发送方的第 2 层地址 发送方协议地址：ARP 报文中发送方的第 3 层地址

• 对目标方来说: 请求：目标方是源，发送方是目的地 回答：目标方是目的地，发送方是源 目标方的硬件地址：ARP 报文中目标方的第 2 层地址 目标方的协议地址：ARP 报文中目标方的第 3 层地址

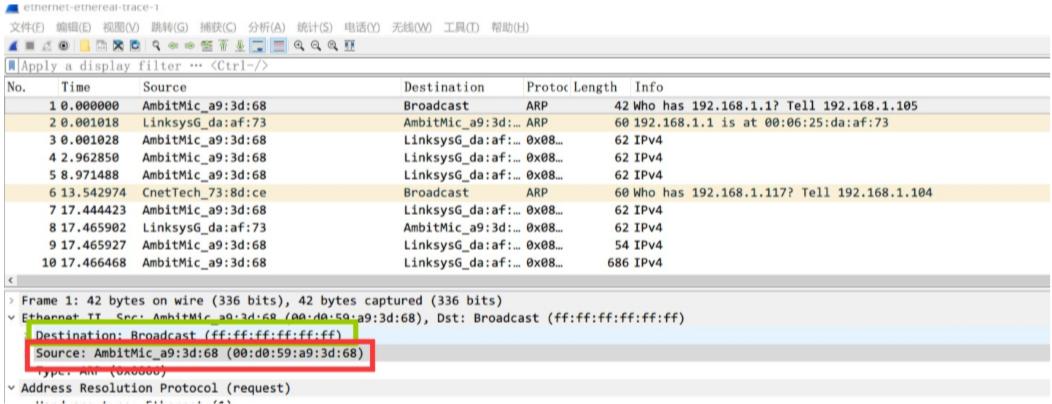

展开 Etnernet 的头部，我们可以看到包含 ARP 请求消息的以太网帧中源地址和目标地址的十六进制：

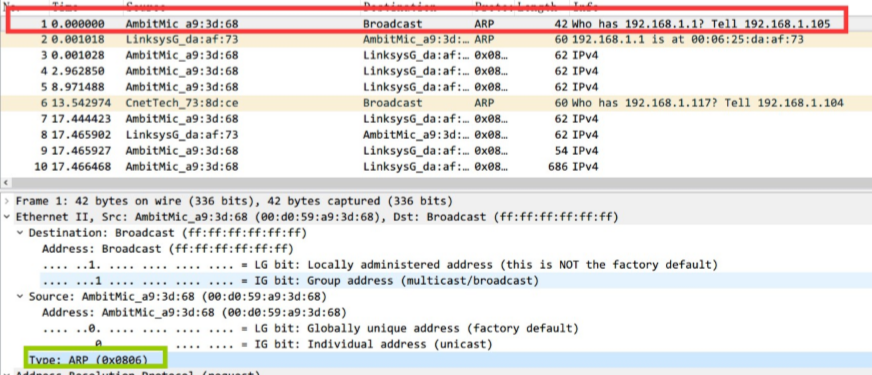

太网帧上层协议：

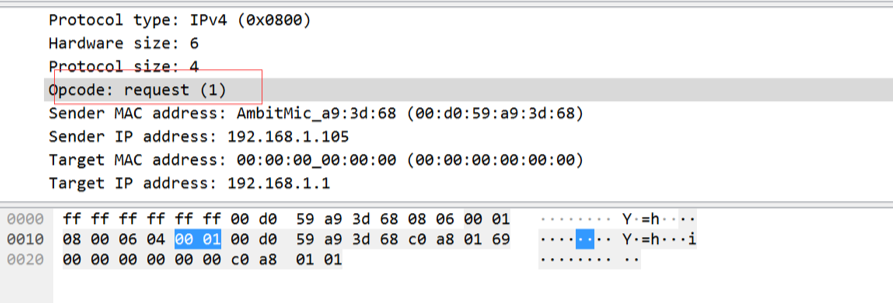

找到 ARP 的操作码（Opcode）我们可以看到操作码字段的值是 1，也可计算出 ARP 操作码字段开始从以太网帧的最开始有15+6=21个字节：

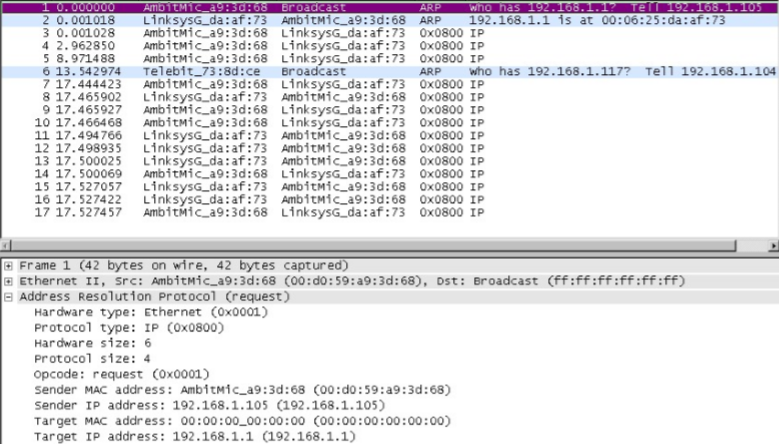

而 ARP 消息包含发送方的 IP 地址：

使用git将本地文件推送到远程仓库永久保存

评测通关后，需要推送文件到远程仓库，请在评测通关后，执行以下操作：

• 在桌面空白处点击鼠标右键，点击“在此打开终端”，通过代码cd /data/workspace/myshixun/，进入到实训代码仓库；

• 执行 git 命令：

  1. git add .
  2. git commit -m "Fisrt commit"
  3. git push origin master

  "Fisrt commit"相当于备注，可以是其它内容。这里需要输入 educoder 的用户名和密码，用户名输入 educoder 平台的登录用户名、手机号或者邮箱，密码输入 educoder 平台的登录密码，按照提示输入即可。

注意：密码输入过程中 Shell 窗口并不会显示输入的字符，正常输入后回车即可，注意不能使用退格键。

操作要求

双击打开桌面上的工作区文件夹workspace，再打开实训文件夹myshixun，并打开其中的文件message-4.txt，将查询的信息保存到文件message-4.txt。然后进行如下操作：

（1）打开 Wireshark ，加载实训文件夹中的ethernet-ethereal-trace-1文件，进行分析；

（2）筛选 ARP 数据报，并找到 request（请求）消息；

（3）查看包含 ARP 请求消息的以太网帧中源地址和目标地址的十六进制值是什么？填写到文件中；

（4）请问在进行 ARP 请求的以太网帧的 ARP 负载部分中，操作码字段的值是多少？从操作码段开始以太网帧的最开始有多少字节？填写到文件中；

（5）ARP 消息是否包含发送方的 IP 地址？（填写"是/否"），填写到文件中；

（6）筛选 ARP 数据报，并找到 reply（回复）消息；

（7）包含 ARP 回复消息的以太网帧中的源地址和目标地址的十六进制值是多少？填写到文件中；

(8) 保存文件并使用 git 将文件 message-4.txt 推送到远程仓库，此步骤不影响评测。

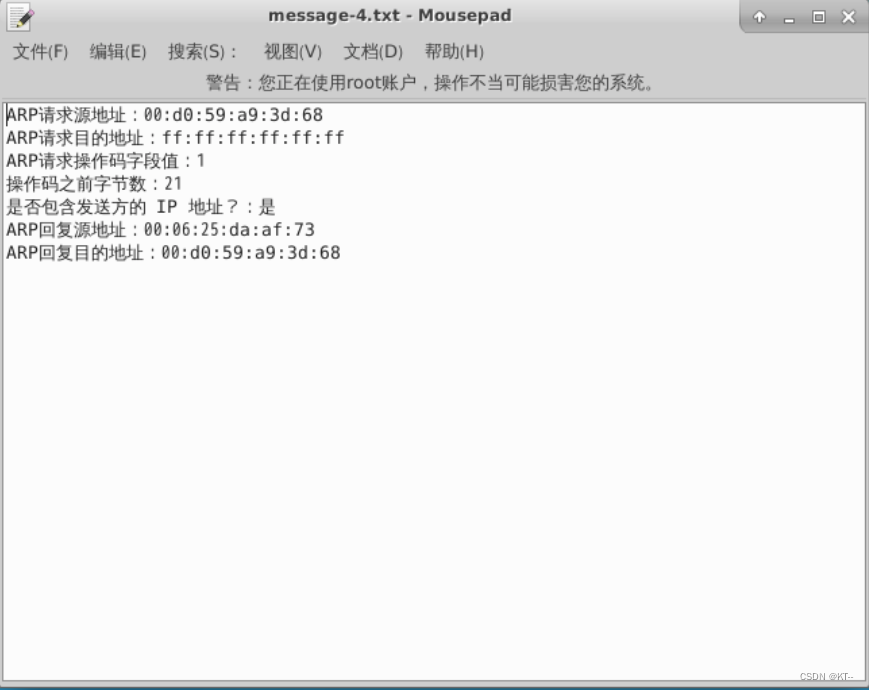

message-4.txt
