电气鼠从零学习箱变基础知识

1.什么是箱变？

  箱变的全称为箱式变电站，又可以称为户外成套变电站，是一种集成高压开关设备，配变变压器，和低压配电装置所组成的“集装箱”一般可以分为35KV、24KV、10KV这三个电压等级，具有防潮，防腐，防霉三防特性以及防小型动物等保护措施，广泛运用于城市用电负荷密集区域，农村农业供电，以及光伏发电等场所。

 2.箱变的分类

  箱变主要按照结构形式可以分为三大类：美式箱变（ZGS组合式变电站）、欧式箱变（YB系列预装式变电站）、YBH系列华式箱变。三者在结构上大同小异，都是由变压器、开关柜、箱式外壳所组成。

3.欧变简介

  欧式变电站主要由高压电器设备、变压器、低压电器设备等紧凑组合而成，形成一个成套配电装置。外壳采用2/2.5mm冷轧钢板、覆铝锌板、不锈钢板等；底座采用12/16/18/20#槽钢、甚至工字钢为主、5#角钢为辅焊接而成。整体具有良好的机械强度和防火性能。变压器的使用多数使用干式变压器，因此欧变对于通风条件要求较高，在箱体内有变压器风机和辅助风机进行风道循环散热。

  产品广泛应用于电力系统、各种建筑、工矿企业等，既可作为永久装置也可作为施工工地电源。置于户外可替代建变电房，也可用于环保要求高的光伏电场。

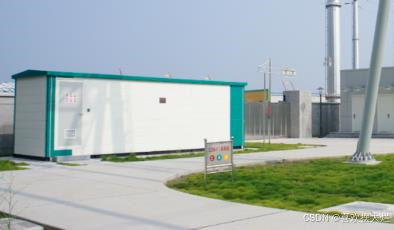

欧变外观

 4.美变简介

    ZGS组合式变压器由变压器器身、负荷开关、高压熔断器、分接开关组合于一体的变压器，加上高压负荷开关、低压电气设备等组合而成。变压器部分利用变压器油作为绝缘和散热介质，采用全密封结构。外壳采用2/2.5mm冷轧钢板、覆铝锌板、不锈钢板等；底座采用8#槽钢主、5#角钢为辅焊接而成。美变的主要特点是高压柜的高度集成化，即高压室在油箱当中，而且不会有像华变一样的油枕。

     外壳采用防腐能力强的进口面漆，具备供电可靠、结构合理、体积小、重量轻、安装操作维护方便等优点。常用于数据中心、医院、学校等重要场所，确保关键设备的持续供电和稳定运行。

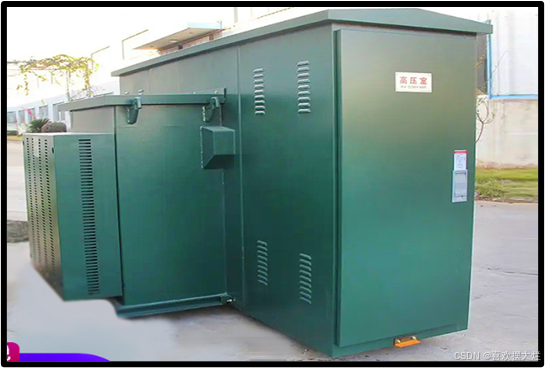

美变外观

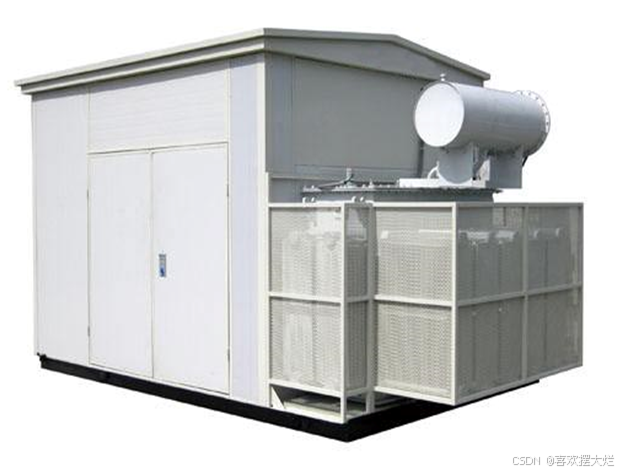

 5.华变简介

  华式变电站由变压器器身、分接开关组合于一体的变压器，加上高压开关设备和控制设备、低压开关设备和控制设备用一个公用的外壳封闭起来形成的箱变。外壳材质有很多种类：厚50mm彩钢板、冷轧钢板等。外壳采用2/2.5mm冷轧钢板、覆铝锌板等；外壳采用防腐能力强的进口面漆；底座采用8#槽钢为主、5#角钢为辅焊接而成。华变在外形来说是三种箱变中最大的，通过外形具有的油枕可以进行初步的判断。

     产品通常采用先进的干式变压器技术，具有高可靠性、节能环保、低噪音等特点。此外，其结构紧凑，安装方便，维护成本低。广泛应用于住宅小区、商业中心、工业园区等场所的配电系统中，为各类用电设备提供稳定、安全的电力供应。

华变外观
