1.隔离开关的作用
隔离电源:电气设备检修时,隔离检修电气设备与带电电源,形成断开点,保证人员和设备的安全。
倒换线路或母线:用隔离开关将电气设备或线路从一组母线切换到另一组母线上。
关合与开断小电流电路:关合和开断电压互感器、避雷器电路;电容电流;空载电力线路;空载变压器等。
12kV的隔离开关,容许关合和开断5km以下的空载架空线路;40.5kV的隔离开关,容许关合和开断10km以下空载架空线路和1000kVA以下的空载变压器;126kV的隔离开关,容许关合和开断320kVA以下的空载变压器
2.隔离开关基本结构
导电部分:传导电路中的电流,关合和开断电路。
触头、闸刀、接线座
绝缘部分:实现带电部分和接地部分的绝缘。
支持绝缘子、操作绝缘子
传动机构:接受操动机构的力矩,将运动传动给触头,以完成隔离开关的分、合闸动作。
拐臂、联杆、轴齿或操作绝缘子
操动机构:通过手动、电动、气动、液压向隔离开关的动作提供能源。
支持底座:将导电部分、绝缘子、传动机构、操动机构等固定为一体,并使其固定在基础上。
3.隔离开关技术参数
额定电压(kV):长期运行时承受的工作电压。
最高工作电压(kV):能承受超过额定电压的电压。
额定电流(A):长期通过的工作电流,其各部分的发热不超过允许值。
热稳定电流(kA):某一规定的时间内,允许通过的最大电流。表明受短路电流热稳定的能力。
极限通过电流峰值(kA):能承受的瞬时冲击短路电流。这个值与隔离开关各部分的机械强度有关。
4.隔离开关的分类和型号
按装设地点可分为户内式和户外式
按极数可分为单极和三极
按绝缘支柱数目可分为单柱式、双柱式和三柱式
按动作方式可分为闸刀式、旋转式、插入式
按有无接地刀闸可分为带接地刀闸和不带接地刀闸
按操动机构可分为手动式、电动式、气动式、液压式
按用途可分为一般用、快分用和变压器中性点接地用

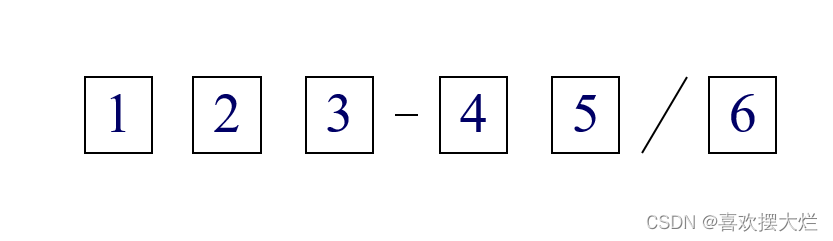

1为产品名称:G-隔离开关
2为安装地点:N-户内型 W-户外型
3为设计序号
4为额定电压(KV)
5为补充特性:C-瓷套管出线,D-带接地刀闸;K-快分型,G-改进型,T-统一设计
6为额定电流(A)
5.隔离开关实例
5.1户内高压隔离开关
结构类型:插入式和转动式。

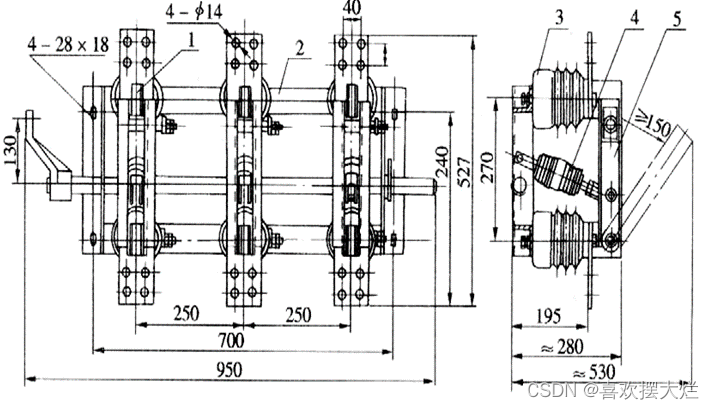

(1)GN19-10系列插入式户内高压隔离开关
三相共底架结构,主要由静触头、基座、支柱绝缘子、拉杆绝缘子、动触头组成。
隔离开关导电部分由动、静触头组成,每相导电部分通过两个支柱绝缘子固定在基座上,三相平行安装。

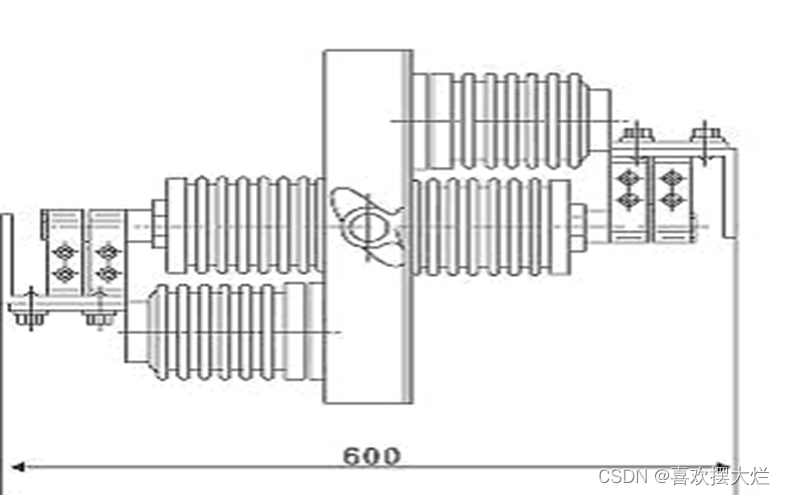

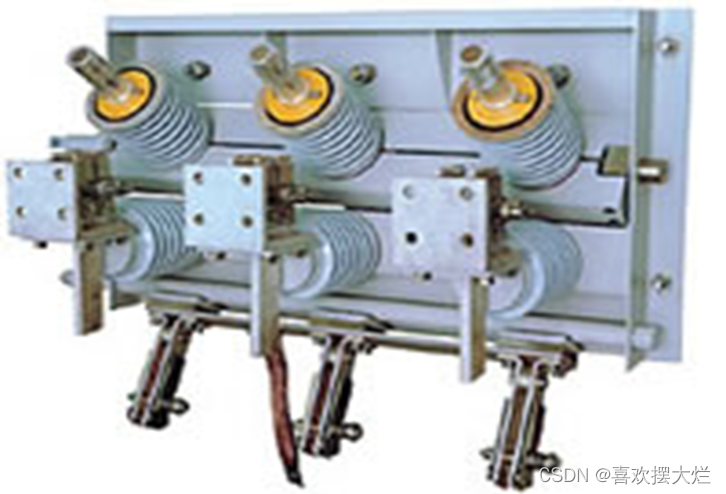

(2)GN30-10型旋转式户内高压隔离开关
开关主体通过两组绝缘子固定在开关底架上下两个面上,上下两个面之间由固定在开关架上的隔板完全分开,通过旋转触刀,从而实现开关的合闸与分闸。
由于静触头分别安装在开关柜的上下两个面上,使其带电部分与不带电部分在开关柜内完全隔开,从而保证维修人员的安全。特别适用于安装高压开关柜内。
5.2户外式隔离开关
按支柱绝缘子数目可分为双柱式、三柱式和单柱式。

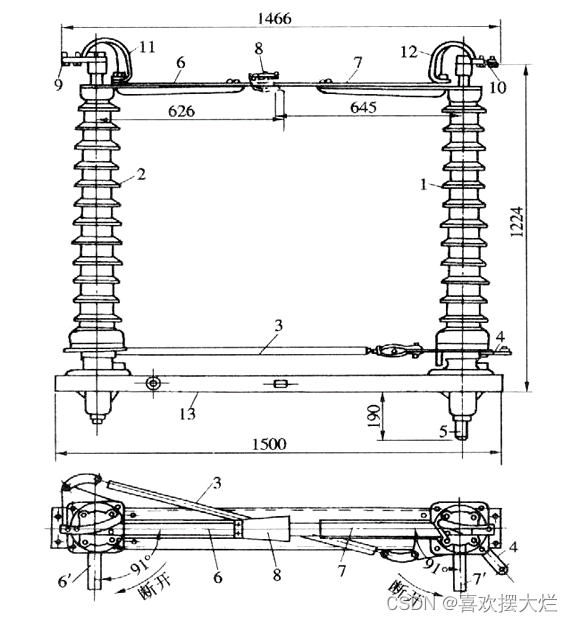

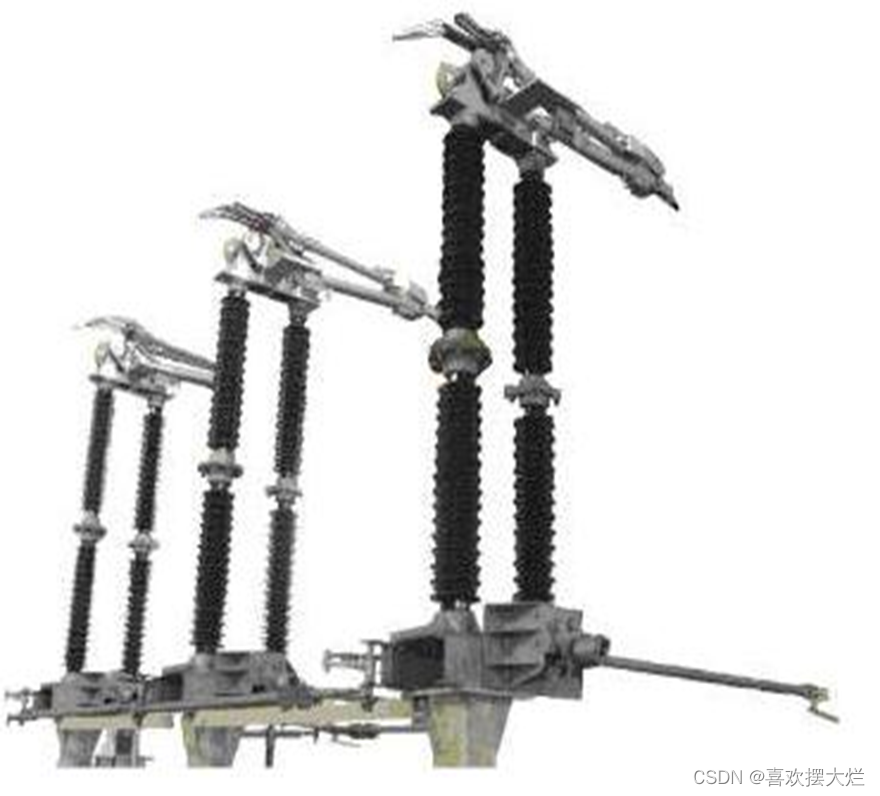

(1)GW4-110型隔离开关
双柱单断口水平旋转式结构,主要由底座、绝缘支柱、导电部分和操动机构组成,广泛用于10~110kV配电装置中。

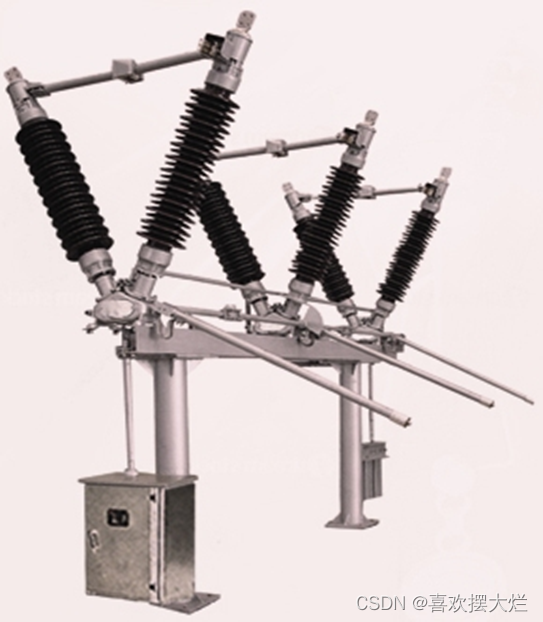

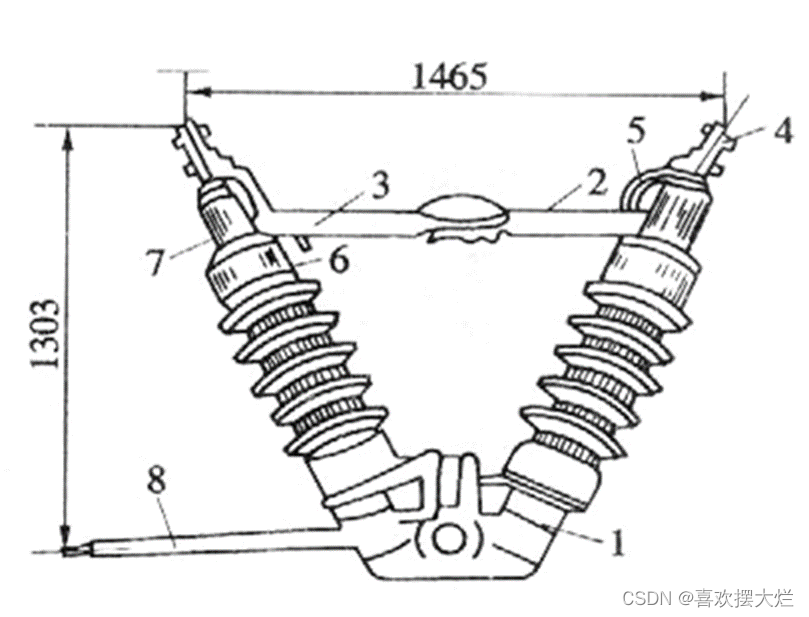

(2)GW5-110D隔离开关
开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成,也称为V型隔离开关。根据需要该隔离开关可配装接地闸刀,广泛用于35~110kV电压等级中。

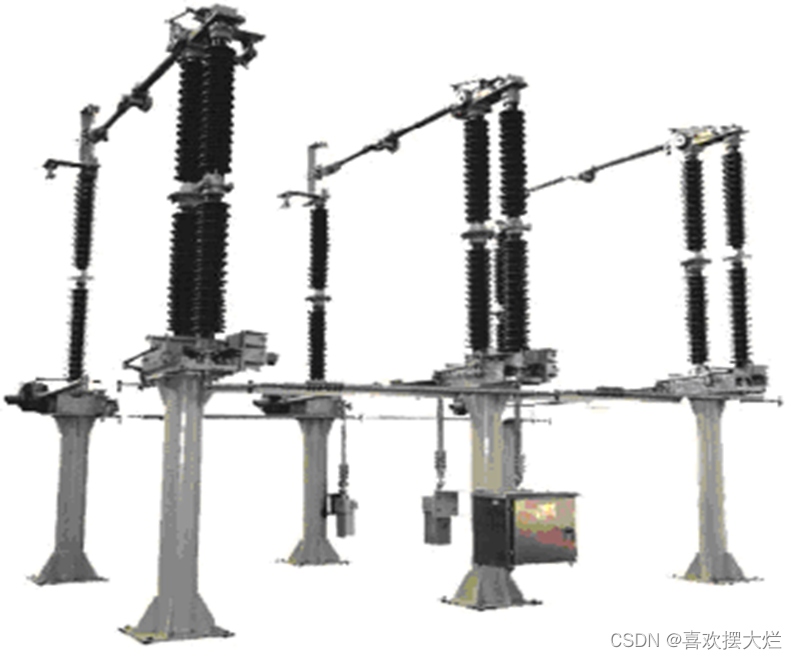

(3)GW11-252型隔离开关
双柱水平伸缩式结构,闸刀水平伸缩,分合状态清晰,便于巡视。隔离开关制成单极形式,由三个单极组成一台三相隔离开关。主要构成:底座、绝缘支柱、传动装置、导电闸刀、静触头和操动机构等。

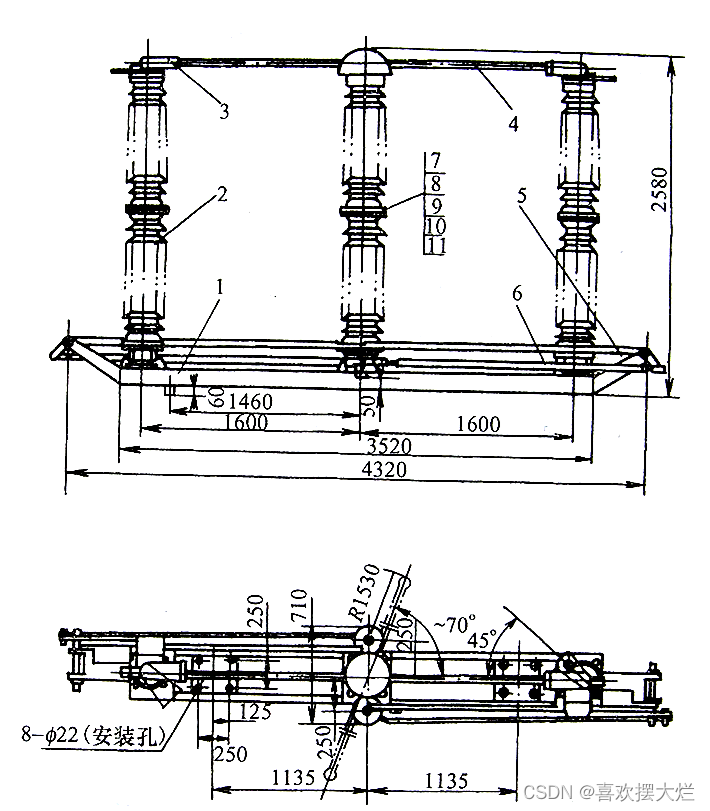

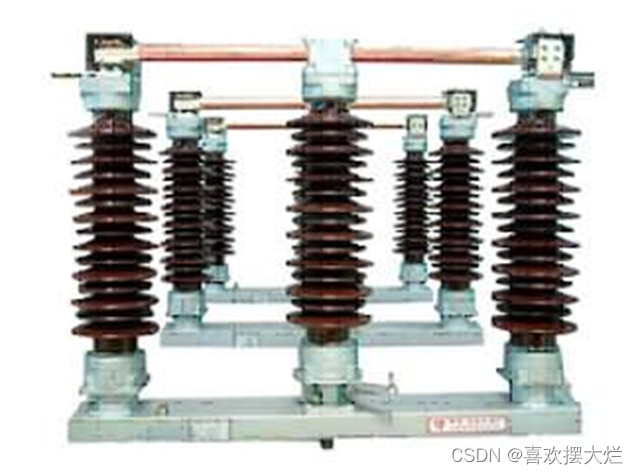

(4)GW7-220型三柱式隔离开关
GW7-220型的高压隔离开关采用三柱双断口水平旋转开启式结构。由底座、绝缘支柱、导电闸刀、静触头、传动装置和操动机构等组成。
(5)GW6-220GD型单柱式隔离开关
GW6-220GD型隔离开关每极具有两个瓷柱,即支持瓷柱和操作瓷柱。由于只有一个支持瓷柱,故称为单柱式。静触头固定在架空硬母线或悬挂在架空软母线上。动触头固定在导电折架上。

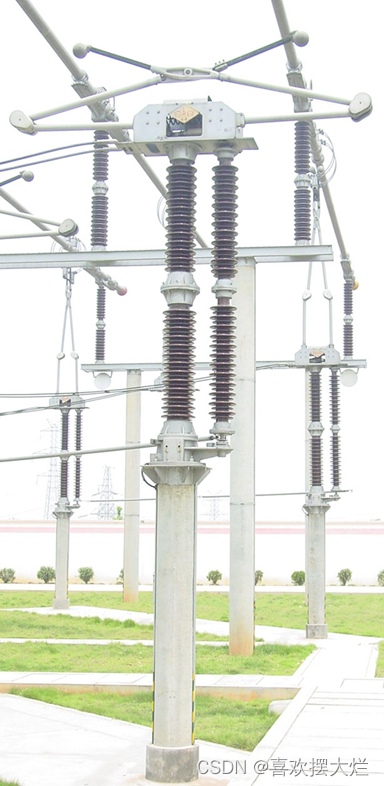

(6)GW10-252型单柱式隔离开关
单柱垂直伸缩式户外交流高压隔离开关,包括底座、绝缘支柱、传动装置、导电闸刀、静触头、操动机构等。
6.隔离开关的操动机构
蜗轮式(额定电流大于3000A的隔离开关)
7.隔离开关的使用知识
(1)操作前检查断路器的分、合位置,严防带负荷操作隔离开关;
(2) 手动合迅速果断,不能用力过猛;
(3) 迅速拉开隔离开关,以便尽快灭弧;
(4) 带负荷误合隔离开关,不准将隔离开关再拉开;
若发生错拉隔离开关,刀片刚离开固定触头时,应立即合上。如隔离开关刀片已离开固定触头,则不得将误拉的隔离开关再合上。
(5)合闸操作后,应检查接触是否紧密;拉闸操作后,应检查每相是否均已在断开位置;
(6)操作完毕后,锁住操作把手。
