STM32F103的ADC模数转换器，附代码详解！！！

已于 2024-04-16 14:16:29 修改
阅读量2.1k 收藏 13
点赞数 3
文章标签： stm32 嵌入式硬件 单片机
于 2023-11-06 20:39:49 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_67808371/article/details/134253204
版权

ADC简介

1.ADC（Analog-Digital Converter）模拟-数字转换器
2.ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁
3.12位逐次逼近型ADC，1us转换时间
4.输入电压范围：0 ~ 3.3V，转换结果范围：0~4095
5.18个输入通道，可测量16个外部和2个内部信号源
6.规则组和注入组两个转换单元
7.模拟看门狗自动监测输入电压范围

STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道

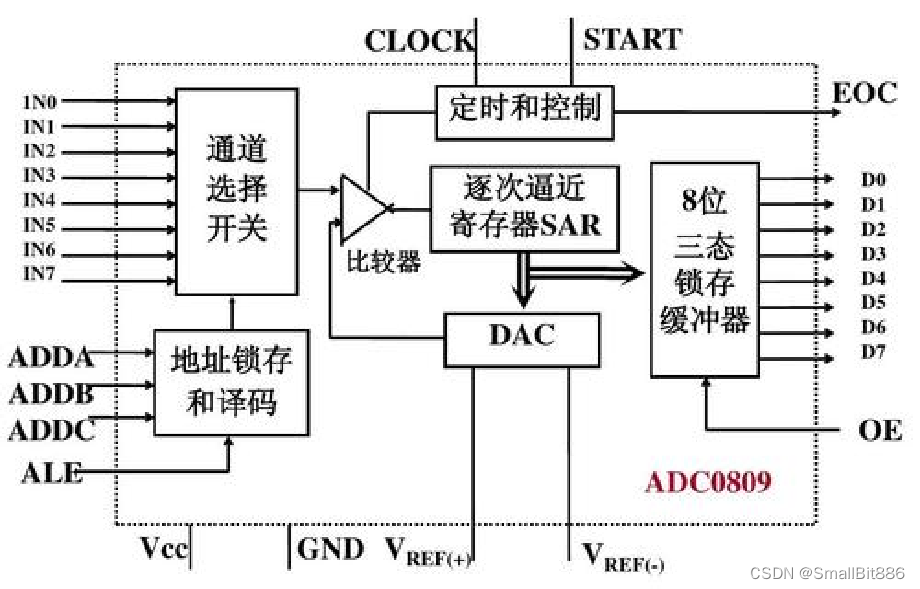

逐次逼近型ADC

在这里插入图片描述

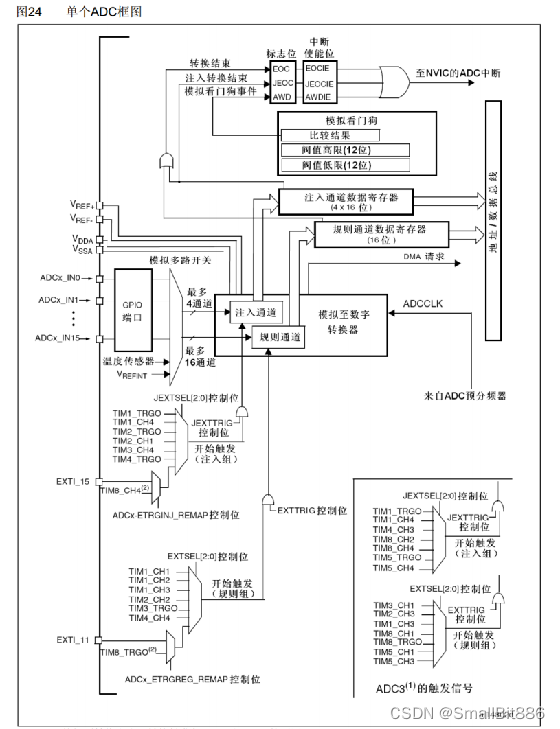

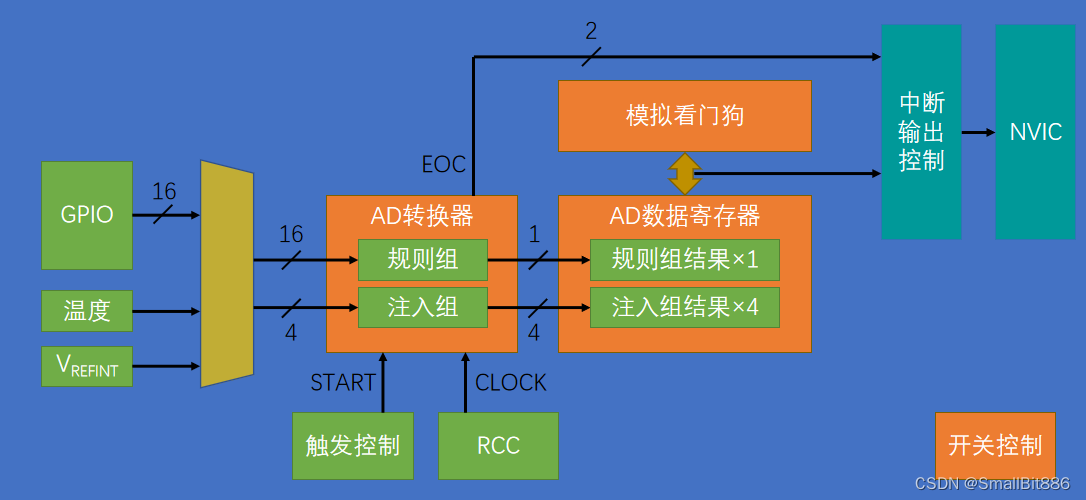

ADC框图

在这里插入图片描述

ADC基本结构

在这里插入图片描述

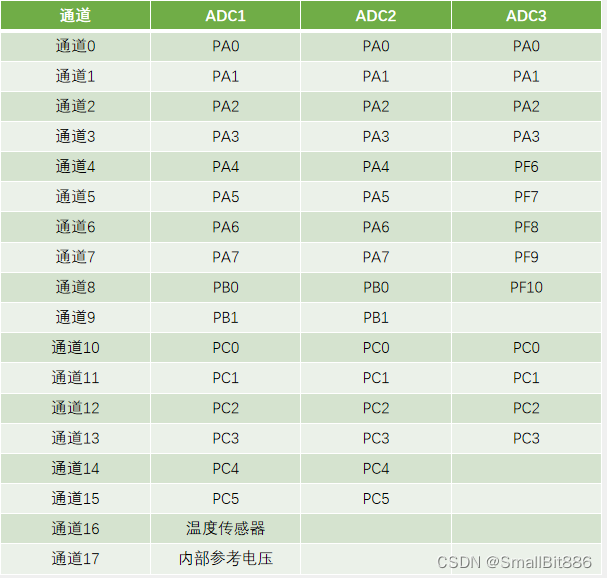

输入通道

在这里插入图片描述

转换模式

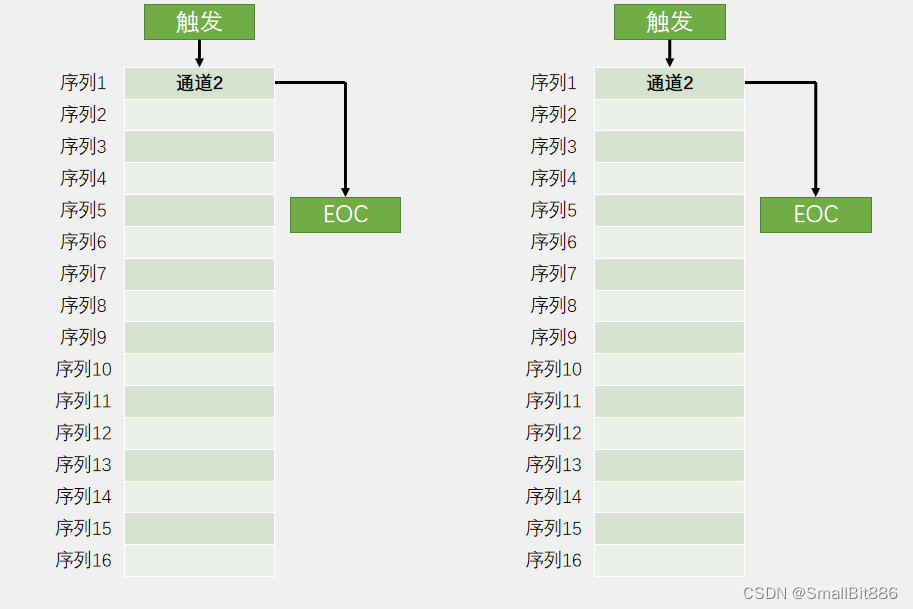

1.单次转换，非扫描模式
在这里插入图片描述

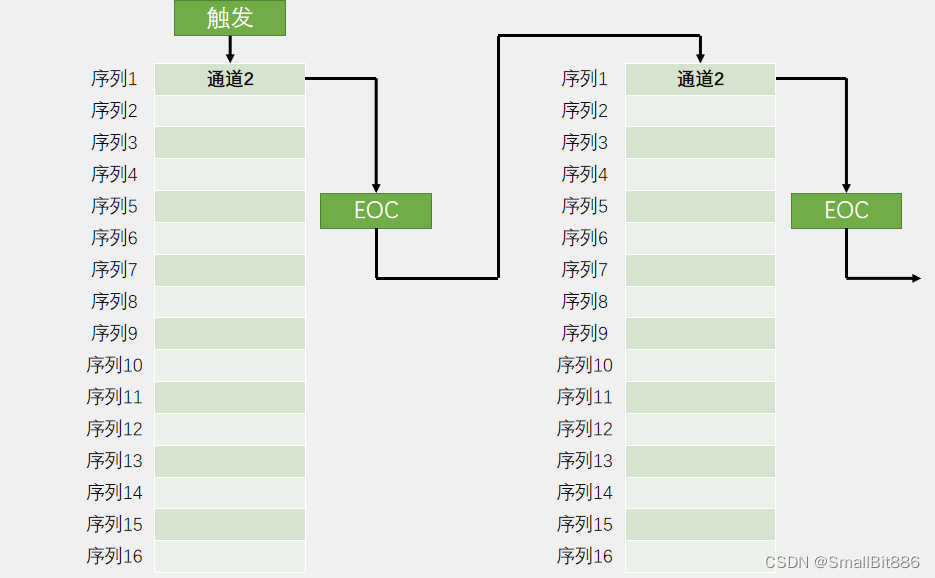

2.连续转换，非扫描模式
在这里插入图片描述

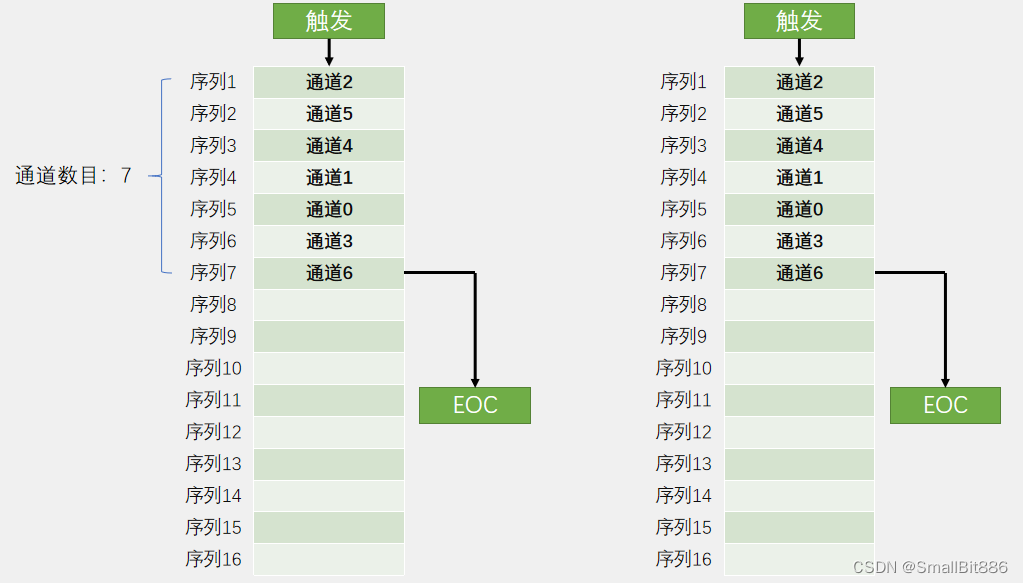

3.单次转换，扫描模式
在这里插入图片描述

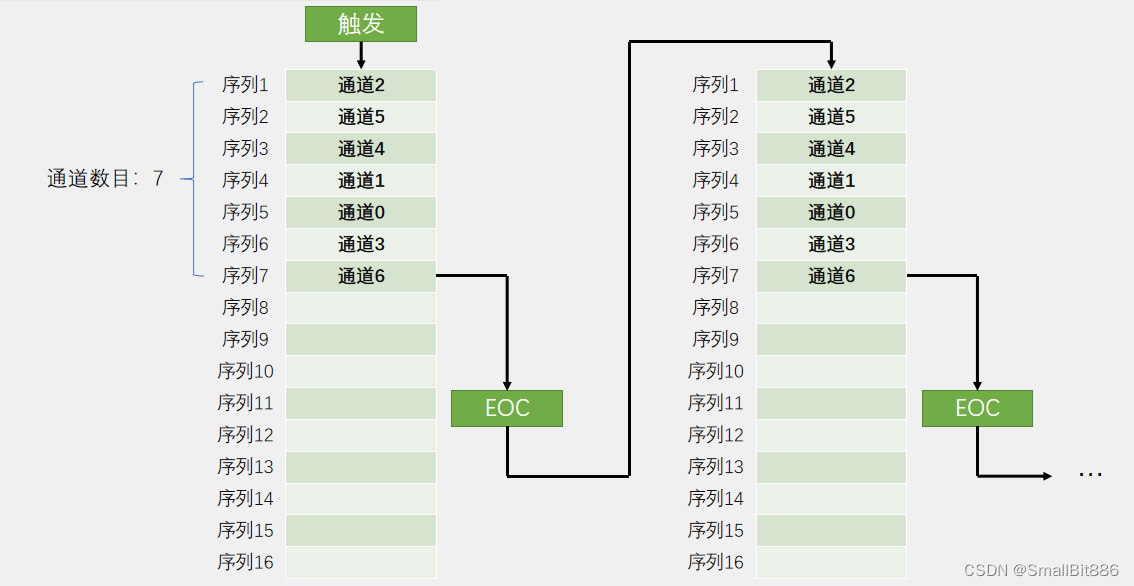

4.连续转换，扫描模式
在这里插入图片描述

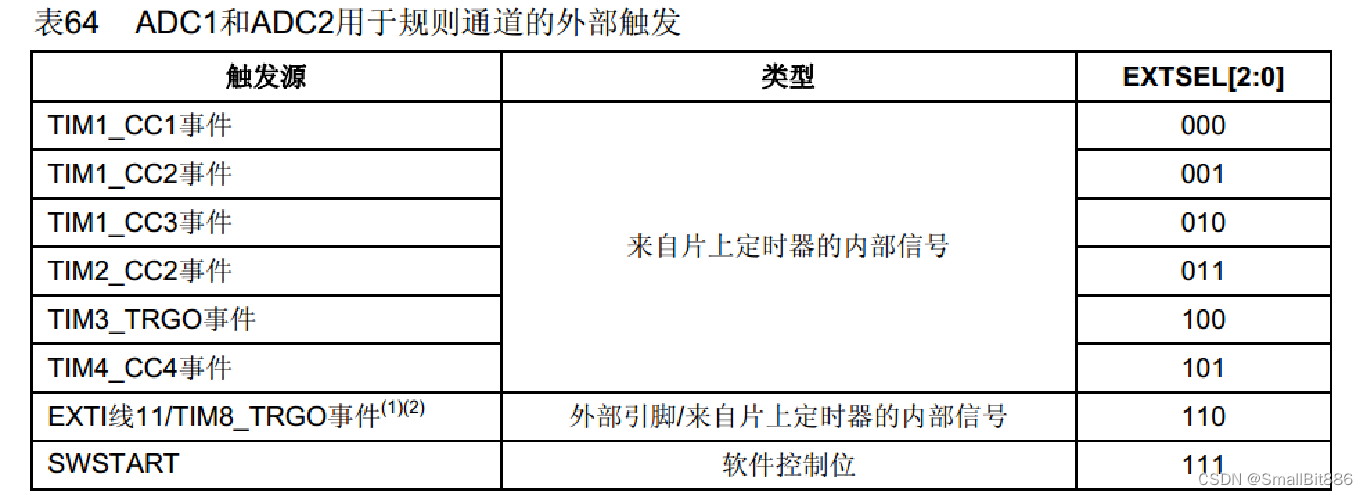

触发控制

在这里插入图片描述

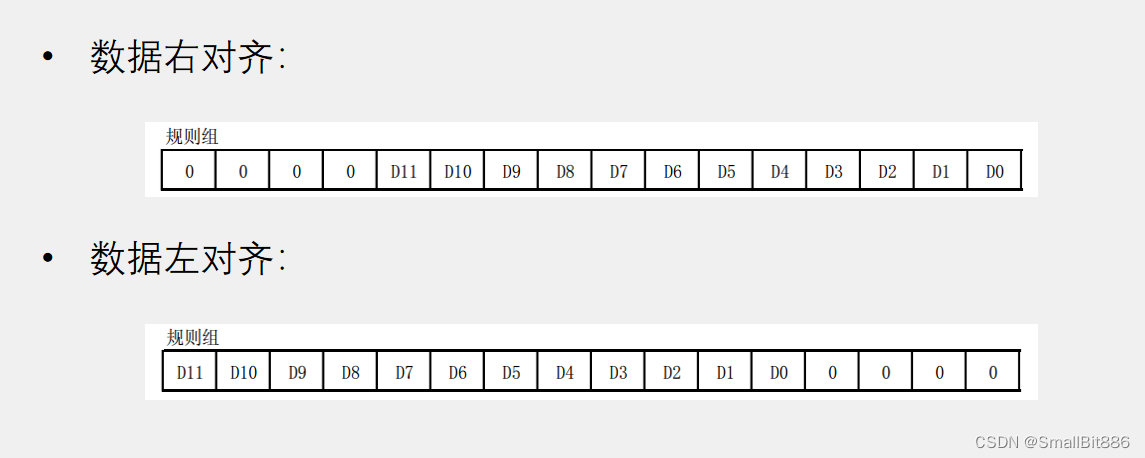

数据对齐

在这里插入图片描述

转换时间

AD转换的步骤：采样，保持，量化，编码

STM32 ADC的总转换时间为：
TCONV = 采样时间 + 12.5个ADC周期

例如：当ADCCLK=14MHz，采样时间为1.5个ADC周期
TCONV = 1.5 + 12.5 = 14个ADC周期 = 1μs

校准

ADC有一个内置自校准模式。校准可大幅减小因内部电容器组的变化而造成的准精度误差。校准期间，在每个电容器上都会计算出一个误差修正码(数字值)，这个码用于消除在随后的转换中每个电容器上产生的误差

建议在每次上电后执行一次校准

启动校准前， ADC必须处于关电状态超过至少两个ADC时钟周期

ADC驱动代码

首先将配置ADCCLK分频器
注意：这个库函数在RCC.H文件里
可以对APB2总线72MHZ时钟选择2/4/6/8分频，输入到ADCCLK

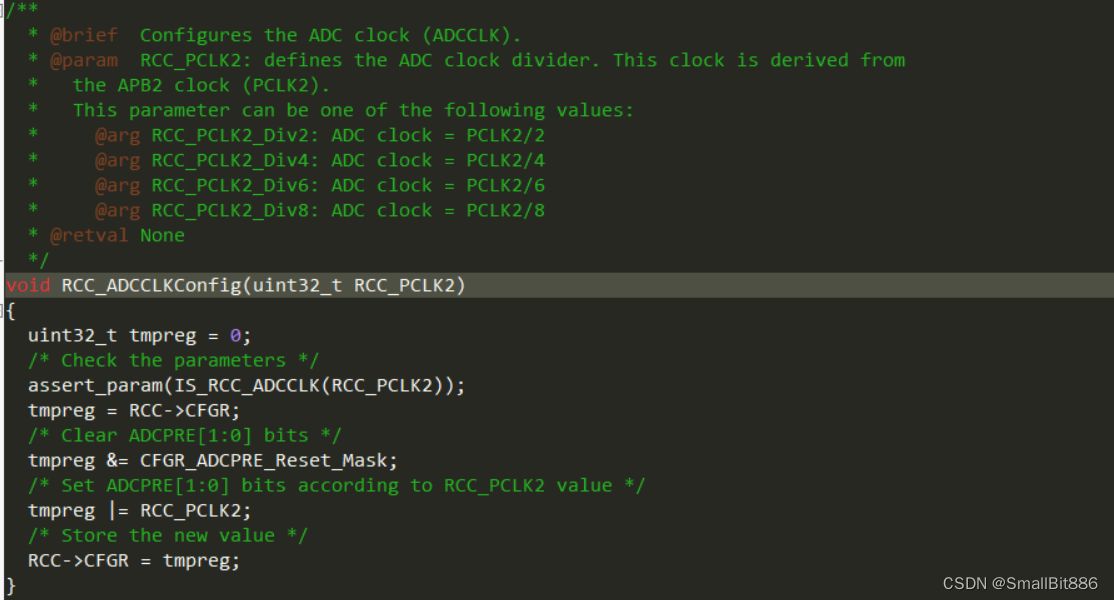

在这里插入图片描述
接下来看ADC.H的相关库函数

void ADC_DeInit(ADC_TypeDef* ADCx);
//恢复缺省值配置
void ADC_Init(ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct);
//初始化
void ADC_StructInit(ADC_InitTypeDef* ADC_InitStruct);
//结构体初始化
void ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//用于给ADC上电，开关控制
void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//开启DMA输出信号
void ADC_ITConfig(ADC_TypeDef* ADCx, uint16_t ADC_IT, FunctionalState NewState);
//中断输出控制，控制中断能不能通往NVIC
void ADC_ResetCalibration(ADC_TypeDef* ADCx);
//复位校准
FlagStatus ADC_GetResetCalibrationStatus(ADC_TypeDef* ADCx);
//获取复位校准状态
void ADC_StartCalibration(ADC_TypeDef* ADCx);
//开始校准
FlagStatus ADC_GetCalibrationStatus(ADC_TypeDef* ADCx);
//获取开始校准状态
void ADC_SoftwareStartConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//ADC软件触发开始转换函数
FlagStatus ADC_GetSoftwareStartConvStatus(ADC_TypeDef* ADCx);
//获取ADC软件开始转换状态//开始转换标志位就清零了//不能判断转换是否接受
void ADC_DiscModeChannelCountConfig(ADC_TypeDef* ADCx, uint8_t Number);
//间断模式：每隔几个通道间断一次
void ADC_DiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//是否启用间断模式
void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
//ADC规则组通道配置
void ADC_ExternalTrigConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
//ADC外部触发转换
uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx);
//ADC获取转换值
uint32_t ADC_GetDualModeConversionValue(void);
//ADC获取双模式转换值

/***********注入组配置***********/
void ADC_AutoInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_InjectedDiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_ExternalTrigInjectedConvConfig(ADC_TypeDef* ADCx, uint32_t ADC_ExternalTrigInjecConv);
void ADC_ExternalTrigInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_SoftwareStartInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
FlagStatus ADC_GetSoftwareStartInjectedConvCmdStatus(ADC_TypeDef* ADCx);
void ADC_InjectedChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
void ADC_InjectedSequencerLengthConfig(ADC_TypeDef* ADCx, uint8_t Length);
void ADC_SetInjectedOffset(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel, uint16_t Offset);
uint16_t ADC_GetInjectedConversionValue(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel);

/*********模拟看门狗配置***********/
void ADC_AnalogWatchdogCmd(ADC_TypeDef* ADCx, uint32_t ADC_AnalogWatchdog);
//是否启动模拟看门狗
void ADC_AnalogWatchdogThresholdsConfig(ADC_TypeDef* ADCx, uint16_t HighThreshold, uint16_t LowThreshold);
//配置高低阈值
void ADC_AnalogWatchdogSingleChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel);
//配置看门的通道


void ADC_TempSensorVrefintCmd(FunctionalState NewState);
//ADC温度传感器、内部参考电压控制，内部两通道

FlagStatus ADC_GetFlagStatus(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
//获取标志位状态
void ADC_ClearFlag(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
//清除标志位状态
ITStatus ADC_GetITStatus(ADC_TypeDef* ADCx, uint16_t ADC_IT);
//获取中断状态
void ADC_ClearITPendingBit(ADC_TypeDef* ADCx, uint16_t ADC_IT);
//清除中断挂起位

ADC.c

#include "sys.h"
/**
  * @brief  ADC1单次转换，非扫描转换模式
  * @param
  * @retval
  * @attention
  */
void AD_Init(void)
{
	/*****************************开启时钟******************************/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*****************************结构体变量******************************/
	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef ADC_InitStructure;
	/****************************ADCCLK分频器*******************************/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);		//6分频；72MHZ/6=12MHZ

	/*****************************引脚模式配置******************************/
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	/*****************************规则组输入通道配置******************************/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_8, 1, ADC_SampleTime_55Cycles5);	//规则组输入通道

	/****************************ADC结构体初始化*******************************/
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//工作模式：独立模式
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐：右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发转换选择：内部软件触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//单次转换	//需要不断触发
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//非扫描转换模式
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数目为1~16之间
	ADC_Init(ADC1, &ADC_InitStructure);

	ADC_Cmd(ADC1, ENABLE);		//开启ADC电源
	/*****************************ADC进行校准******************************/
	ADC_ResetCalibration(ADC1);		//复位校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);		//判断校准是否完成（准备下次校准）
	ADC_StartCalibration(ADC1);		//启动校准
	while (ADC_GetCalibrationStatus(ADC1) == SET);			//获取校准状态
}

uint16_t AD_GetValue(void)
{
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//开启软件触发转换
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//获取标志位状态；规则组转换完成标志位（55.5+12.5=68T/12M=5.6um）
	return ADC_GetConversionValue(ADC1);		//获取转换的结果
}

/**
  * @brief  ADC1连续转换，非扫描转换模式
  * @param
  * @retval
  * @attention
  */
#if 0
void AD_Init(void)
{
	/*****************************开启时钟******************************/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*****************************结构体变量******************************/
	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef ADC_InitStructure;
	/****************************ADCCLK分频器*******************************/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);		//6分频；72MHZ/6=12MHZ

	/*****************************引脚模式配置******************************/
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	/*****************************规则组输入通道配置******************************/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_8, 1, ADC_SampleTime_55Cycles5);	//规则组输入通道

	/****************************ADC结构体初始化*******************************/
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//工作模式：独立模式
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐：右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发转换选择：内部软件触发
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;		//单次转换	//需要不断触发
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//非扫描转换模式
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数目为1~16之间
	ADC_Init(ADC1, &ADC_InitStructure);

	ADC_Cmd(ADC1, ENABLE);		//开启ADC电源
	/*****************************ADC进行校准******************************/
	ADC_ResetCalibration(ADC1);		//复位校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);		//判断校准是否完成（准备下次校准）
	ADC_StartCalibration(ADC1);		//启动校准
	while (ADC_GetCalibrationStatus(ADC1) == SET);			//获取校准状态

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//开启一次软件触发转换即可
}

uint16_t AD_GetValue(void)
{
	return ADC_GetConversionValue(ADC1);		//获取转换的结果
}
#endif

/**
  * @brief  ADC1单次转换，非扫描转换模式，实现多通道转换
  * @param
  * @retval
  * @attention
  */
#if 0
void AD_Init(void)
{
	/*****************************开启时钟******************************/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);
	/*****************************结构体变量******************************/
	GPIO_InitTypeDef GPIO_InitStructure;
	ADC_InitTypeDef ADC_InitStructure;
	/****************************ADCCLK分频器*******************************/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);		//6分频；72MHZ/6=12MHZ

	/*****************************引脚模式配置******************************/
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 |  GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	/*****************************规则组输入通道配置放到读取函数里******************************/
	//ADC_RegularChannelConfig(ADC1, ADC_Channel_8, 1, ADC_SampleTime_55Cycles5);	//规则组输入通道

	/****************************ADC结构体初始化*******************************/
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//工作模式：独立模式
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐：右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发转换选择：内部软件触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//单次转换	//需要不断触发
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//非扫描转换模式
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数目为1~16之间
	ADC_Init(ADC1, &ADC_InitStructure);

	ADC_Cmd(ADC1, ENABLE);		//开启ADC电源
	/*****************************ADC进行校准******************************/
	ADC_ResetCalibration(ADC1);		//复位校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);		//判断校准是否完成（准备下次校准）
	ADC_StartCalibration(ADC1);		//启动校准
	while (ADC_GetCalibrationStatus(ADC1) == SET);			//获取校准状态

}

uint16_t AD_GetValue(uint8_t ADC_Channel)
{
	/*****************************规则组输入通道配置放到读取函数里******************************/
	ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);	//规则组输入通道
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//开启软件触发转换
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//获取标志位状态；规则组转换完成标志位（55.5+12.5=68T/12M=5.6um）
	return ADC_GetConversionValue(ADC1);		//获取转换的结果
}
#endif

ADC.h

#ifndef __AD_H
#define __AD_H
#include "sys.h"
void AD_Init(void);
uint16_t AD_GetValue(void);

#endif
领悟电子界
关注
  • 3
    点赞
  • 踩
  • 13
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 2
    评论
1-ADC—单通道（中断读取）_STM32F103_adc_STM32f103adc中断_
09-30
STM32F103 ADC独立模式单通道采集实验，采用中断方式，在中断服务函数中读取数据
STM32F103_ADC代码——直接移植即可用
07-17
适合初学者，特别好移植，自己写的，封装好了，直接使用
0053基于STM32F103单片机ADC模数转换的程序代码.rar
12-27
1、STM32F103通过设置ADC采集模拟量，进行模数转换。 2、代码使用KEIL开发，当前在STM32F103C8T6运行，如果是STM32F103其他型号芯片，依然适用，请自行更改KEIL芯片型号以及FLASH容量即可。 3、软件下载时，请注意keil选择项是jlink还是stlink. 4、技术支持：wulianjishu666
基于ST32 DAC7311数模转换器驱动代码及电路设计完整版
最新发布
qq_39626643的博客
03-25 613
基于ST32的DAC7311模数转换器的电路设计及驱动代码完整版
STM32f103入门（10）ADC模数转换器
qq_52172364的博客
09-03 1025
ADC简介ADC（Analog-Digital Converter）模拟-数字转换器ADC可以将引脚上连续变化的模拟电压转换为内存中存储的数字变量，建立模拟电路到数字电路的桥梁12位逐次逼近型ADC，1us转换时间输入电压范围：0~ 3.3V，转换结果范围：0~ 409518个输入通道，可测量16个外部和2个内部信号源规则组和注入组两个转换单元模拟看门狗自动监测输入电压范围STM32F103C8T6 ADC资源：ADC1、ADC2，10个外部输入通道。
STM32F103使用DMA方式实现ADC的多路采样
qq_43201408的博客
12-21 1767
/ 没有采用外部触发，所以使用软件触发ADC转换，每个通道转换时间：采样时间 + 转换周期(12.5个采样周期) = 68个采样周期。// 配置ADC 通道的转换顺序和采样时间，配置每个通道的采样时间为55.5个采样周期，即(1/9)*55.5 = 6.167微秒。// 总的转换时间为：3*68。// 配置ADC时钟分频值为8分频，即ADC的采样周期为72MHZ/8 = 9MHZ。// DMA 传输通道优先级为高，当使用一个DMA通道时，优先级设置不影响。// 内存数据大小也为半字，跟外设数据大小相同。
STM32F103 ADC+DMA
02-11
使用STM32F103自带ADC完成4路ADC采样，工作在连续采样模式下，使用DMA传输
STM32F103(一)：ADC
weixin_45259896的博客
10-18 5448
将模拟量转换为数字量的过程称为模数（A/D）转换,完成这一转换的器件叫模数转换器（ADC）,将数字量转换为模量的过程叫数模（D/A）转换，完成这一转换的器件成为数模转换器（DAC）。可以去看看刘凯老师的课：https://www.bilibili.com/video/BV1at411K74k/?
STM32F103学习（ADC）
XBSCL的博客
04-02 2004
转换开始时，先将逐次逼近寄存器最高位置 1，送入 DIA 转换器，经 DIA 转换后生成的模拟星送入比较器，称为 Vo，与送入比较器的待转换的模拟量 V 进行比较，若 Vo<Vi，该位 1 被保留，否则被清除。转换结束后，将逐次逼近寄存器中的数字量送入缓冲寄存器，得到数字量的输出。ADC 规则组数据寄存器 ADC_DR 只有一个，是一个 32 位的寄存器，低 16 位在单 ADC 时使用，高 16 位是在 ADC1 中双模式下保存 ADC2 转换的规则数据，双模式就是 ADC1 和 ADC2 同时使用。
【STM32F103】ADC 模拟数字转换器
m0_63235356的博客
12-13 1965
ADC（Analog-to-Digital Converter），模拟-数字转换器，也叫模数转换器，可以将连续变化的模拟信号转换为离散的数字信号。我们可以外接上将采集信号转为模拟信号的模块，如光敏电阻传感器，热敏电阻传感器，反射式红外传感器等。这些传感器模块通过采样，量化，编码，通过AO引脚将模拟信号传出，我们可以使用STM32来接收，并且通过ADC来获取对应的数字信号。
STM32F103 ADC采样不准解决方法
杨正的专栏
09-13 6499
问题：使用ADC采样换算的电压与实际测量的电压值有较大偏差。 分析：使用STM32CubeMX生成的工程，ADC配置没有对做ADC校准，导致采样值与实际值有较大误差； 在HAL_ADC_Start接口之前增加ADC校准接口HAL_ADCEx_Calibration_Start，另外采样周期设长ADC_SAMPLETIME_239CYCLES_5； ...
STM32F103学习笔记（十四）——ADC实验
qq_29174429的博客
01-19 882
实验十四 ADC实验 初始化结构体范例： 初始化参考代码： #include "adc.h" #include "delay.h" void Adc_Init(void){ ADC_InitTypeDef ADC_InitStructure; GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1 , ENABLE ); /
stm32 f103例程.rar_F103例程_STM32F103 例程_stm32f103 adc例程_stm32f103c6
07-14
stm32f103系列标准库工程。包含20多个例程。
STM32F103ZET6+USART1+ADC(模数转换) +内部温度10
11-04
只是保存以前写的工程 可以免费下载，不喜勿喷，谢谢
STM32F103+ADC电压采集
09-23
已封装成一个函数，调用即可，直接返回电压值(float) 第1次调用，耗时2.5ms, 后面每次调用，耗时25us; 示例工程环境，KEIL+STM32F103VE+标准库
STM32F103 ADC使用教程
ByteBox的博客
11-23 672
在这个例子中，我们使用的是独立工作模式，而非扫描模式，这意味着我们只采样了一个通道。对于需要采样多个通道的应用，可以使用扫描模式。注意，这个例子并没有配置ADC的输入引脚，因为这取决于你的具体硬件设计。STM32F103是一款非常流行的微控制器，它内置有多个ADC通道，可以用来获取外部传感器或其他模拟设备的数据。这里的ADC1是你要使用的ADC实例，而ADC_CHANNEL_0则是你要采样的通道号。此外，我们还指定了采样时间。首先，我们要打开ADC模块的时钟。接着，我们选择要采样的通道。
STM32F103学习笔记（四）ADC模数转换（原理篇）
全社区最菜的博客
02-17 1273
ADC（Analog-to-Digital Converter）模数转换器是一种将模拟信号转换为数字信号的电路或设备。在嵌入式系统中，ADC模块通常用于将外部的模拟信号（如温度、光强、电压等）转换为数字数据，以便微控制器进行处理和分析。ADC模块的性能直接影响到系统的测量精度和数据采集速度。例如，在温度监测系统中，ADC的精度决定了温度测量的准确性，而采样速率决定了系统对温度变化的响应速度。ADC模块的工作原理是将连续的模拟信号转换为离散的数字信号。这个过程包括信号采样、保持、量化和编码等步骤。
STM32F103 利用 ADC1+DMA+TIM 实现四路模拟信号采集
qq_44741039的博客
08-04 8692
STM32 ADC1+DMA+TIM 实现四路模拟信号采集 STM32 ADC 12位ADC是一种逐次逼近型模拟数字转换器。 stm32f103有三个ADC，每个ADC可以测量16个外部2个内部信号源 各通道的A/D转换可以单次、连续、扫描、间断模式执行 ADC的结果可以左对齐或者右对齐的方式储存在16位数据寄存器中 附：刚接触ADC的时候我对它的那四种模式概念比较模糊，举个例子大家应该就会清楚...
stm32f103adc
07-27
STM32F103ADC是指STMicroelectronics的一款基于ARM Cortex-M3内核的32位微控制器，具有内置的模数转换器（ADC）功能。该芯片系列广泛应用于嵌入式系统和物联网设备中。 STM32F103ADC系列具有多个模拟输入通道，可用于测量外部模拟信号。它支持不同的采样速率和分辨率，并且可以通过使用DMA（直接内存访问）功能来实现高效的数据传输。 通过配置寄存器和使用适当的编程接口，可以轻松地初始化和操作STM32F103ADC的模数转换器。你可以选择不同的转换模式（单次转换或连续转换），以及选择ADC通道和采样时间等设置。 通过读取ADC数据寄存器，你可以获取模数转换器测量到的模拟信号的数字值。这些值可以用于各种应用，例如传感器数据采集、电压测量、温度测量等。 需要注意的是，对于具体的使用细节和代码示例，你可能需要参考STMicroelectronics提供的官方文档和示例代码。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

领悟电子界

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
