八个案例教程带你从0到1入门blender教程 学习笔记 案例2-建模

一、学习blender视频教程链接

案例2：积木组合_建模_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV1Bt4y1E7qn/?p=6&vd_source=d0ea58f1127eed138a4ba5421c577eb1

二、开始制作积木

（1）制作平台

1.先将立方体放大

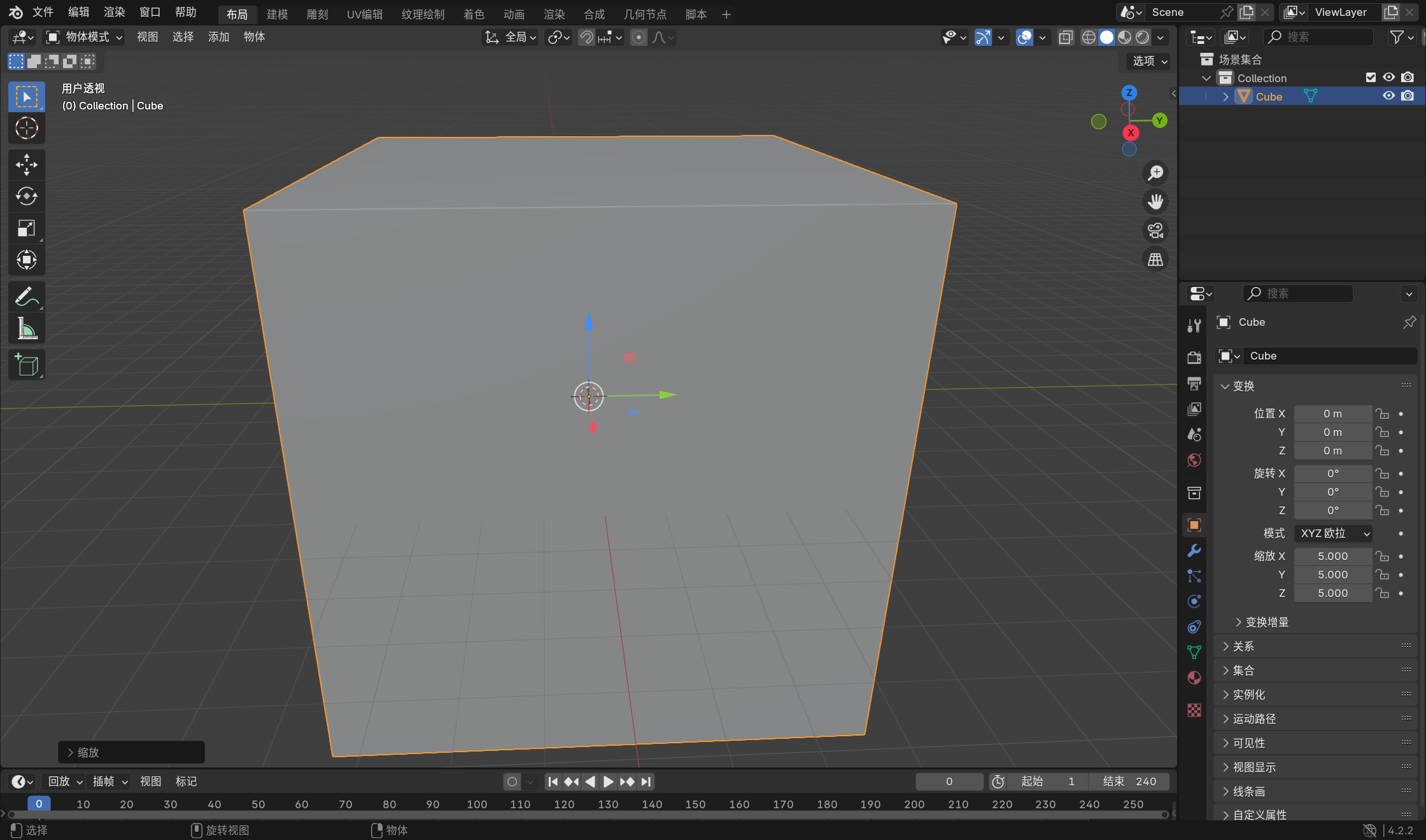

按s + 5 这样立方体就会放大5倍了

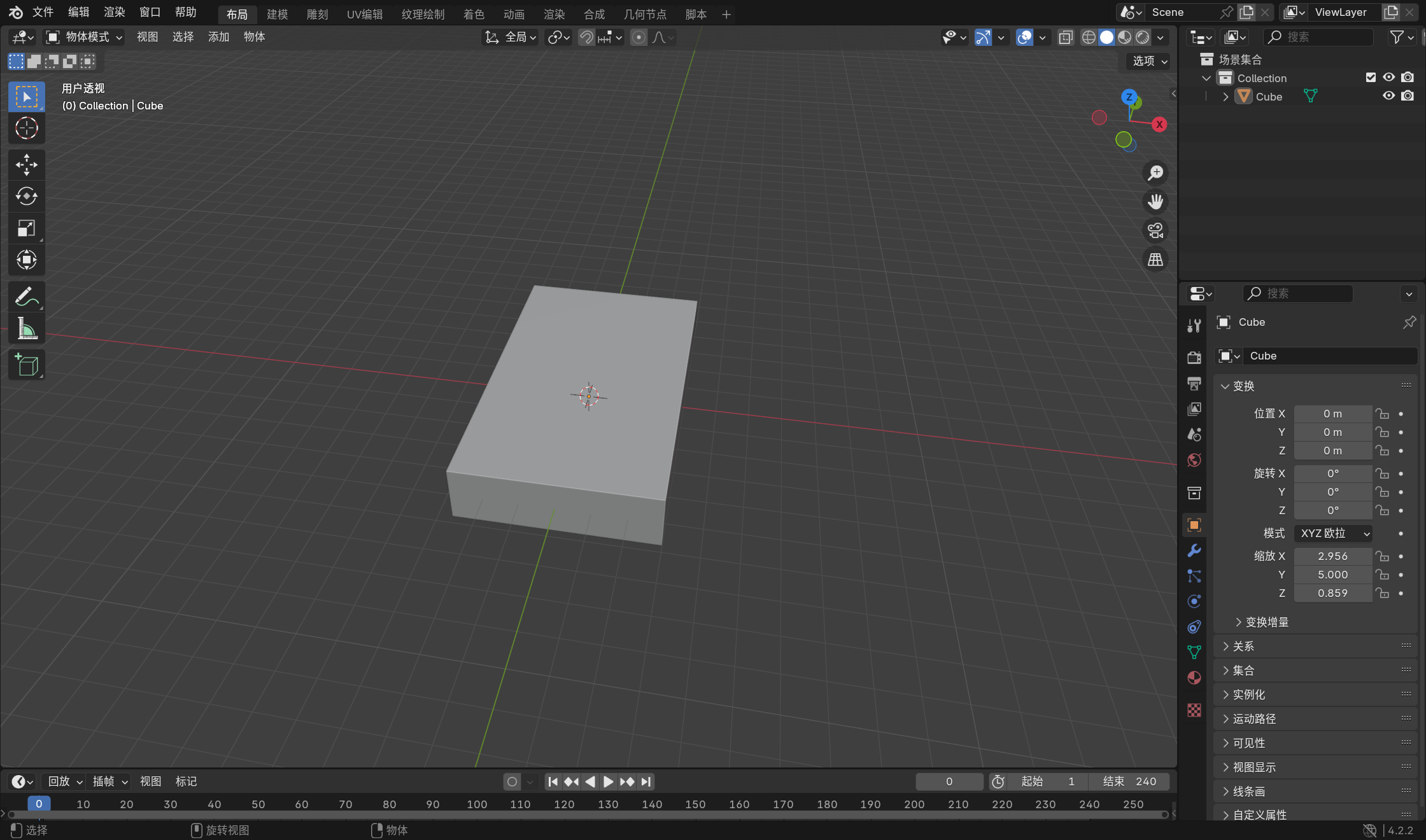

通过s + z ,沿z轴缩小，然后通过s + x，沿x轴进行压缩后，呈现的模型

进行倒角，修改器倒角会无法实现边缘大倒角效果，所以进入编辑模式

选中需要倒角的4个角部分，（通过shift + 鼠标点击）进行选中，记得切换选择模式为边

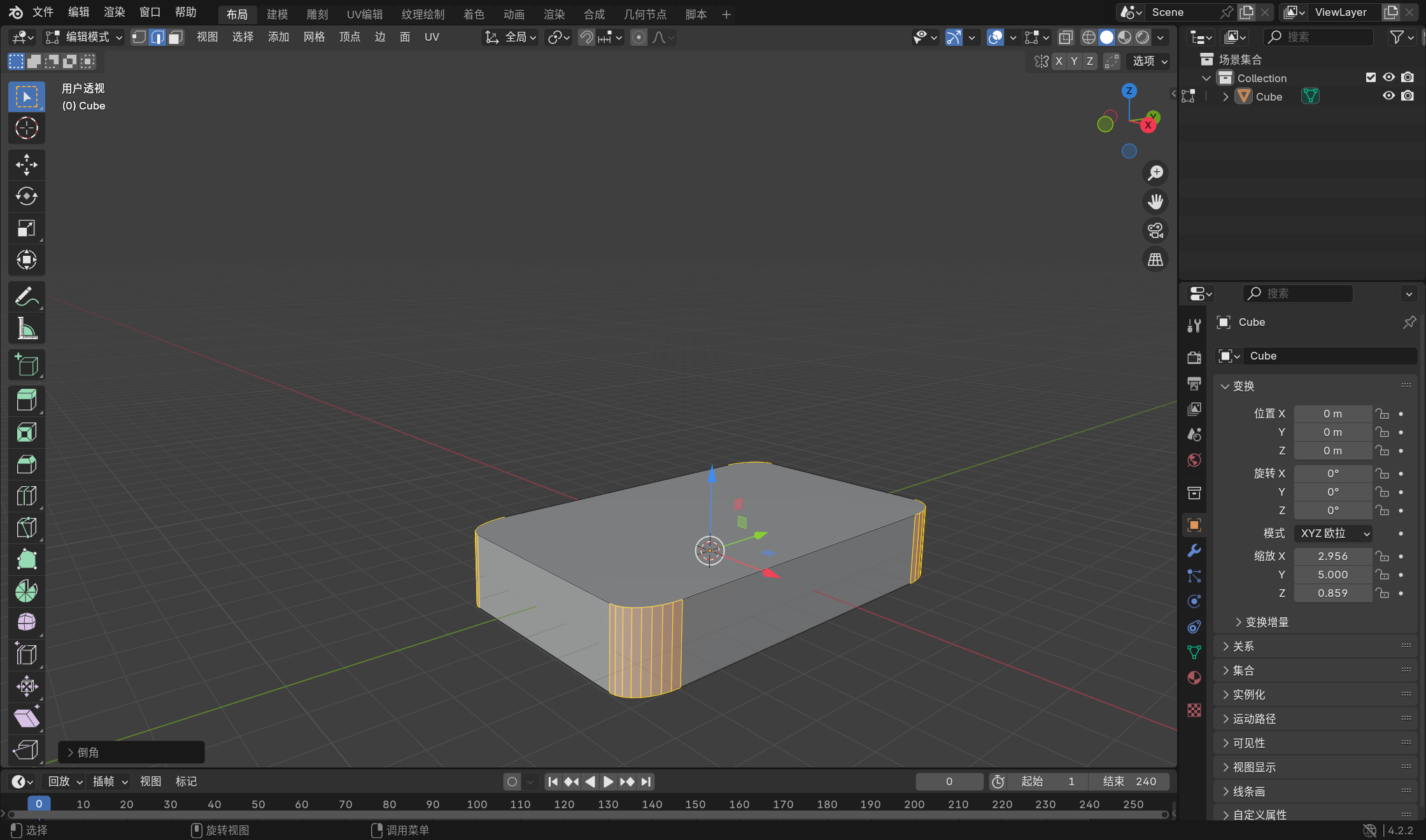

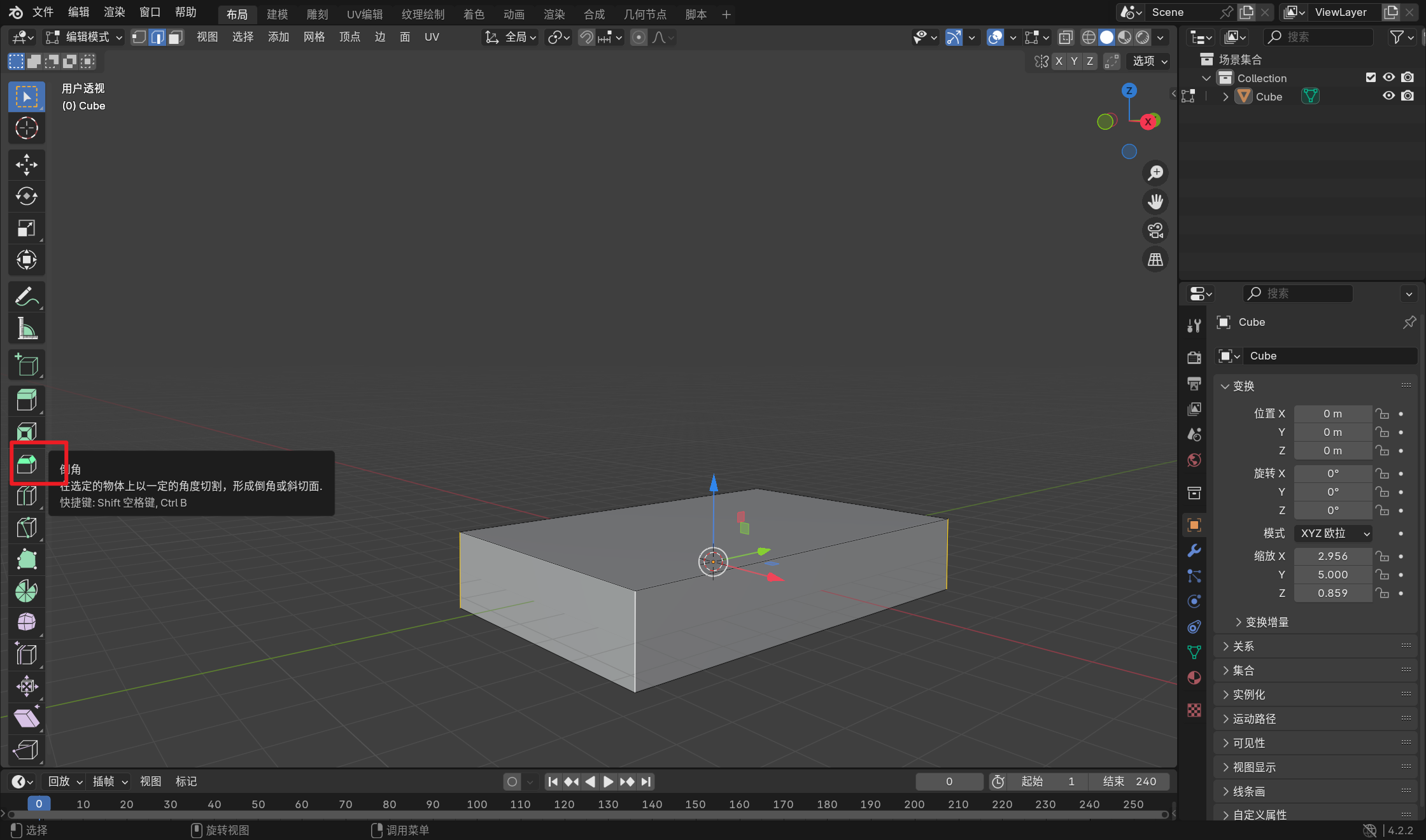

点击左边的倒角（ctrl + b），倒角时通过鼠标滑轮添加段数

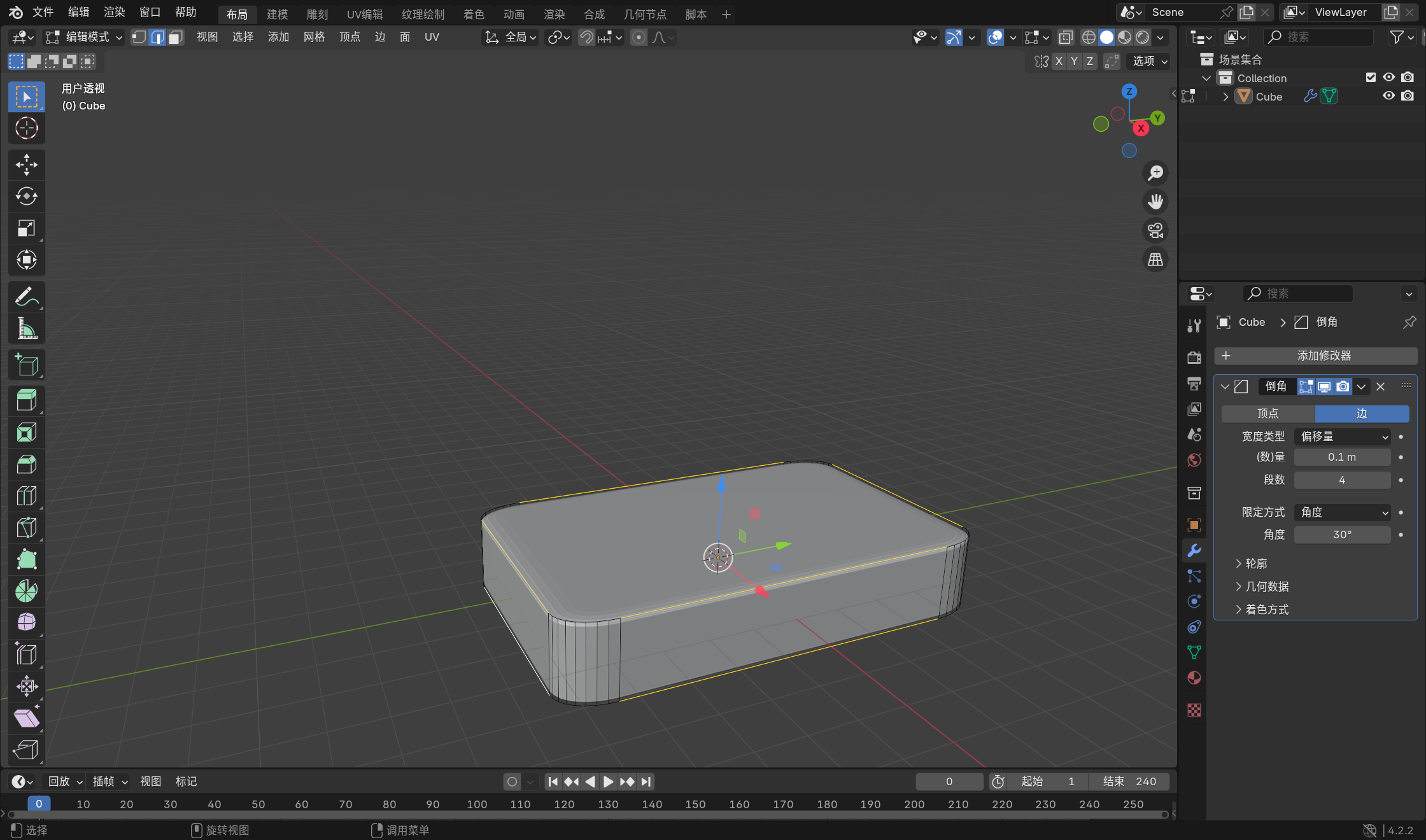

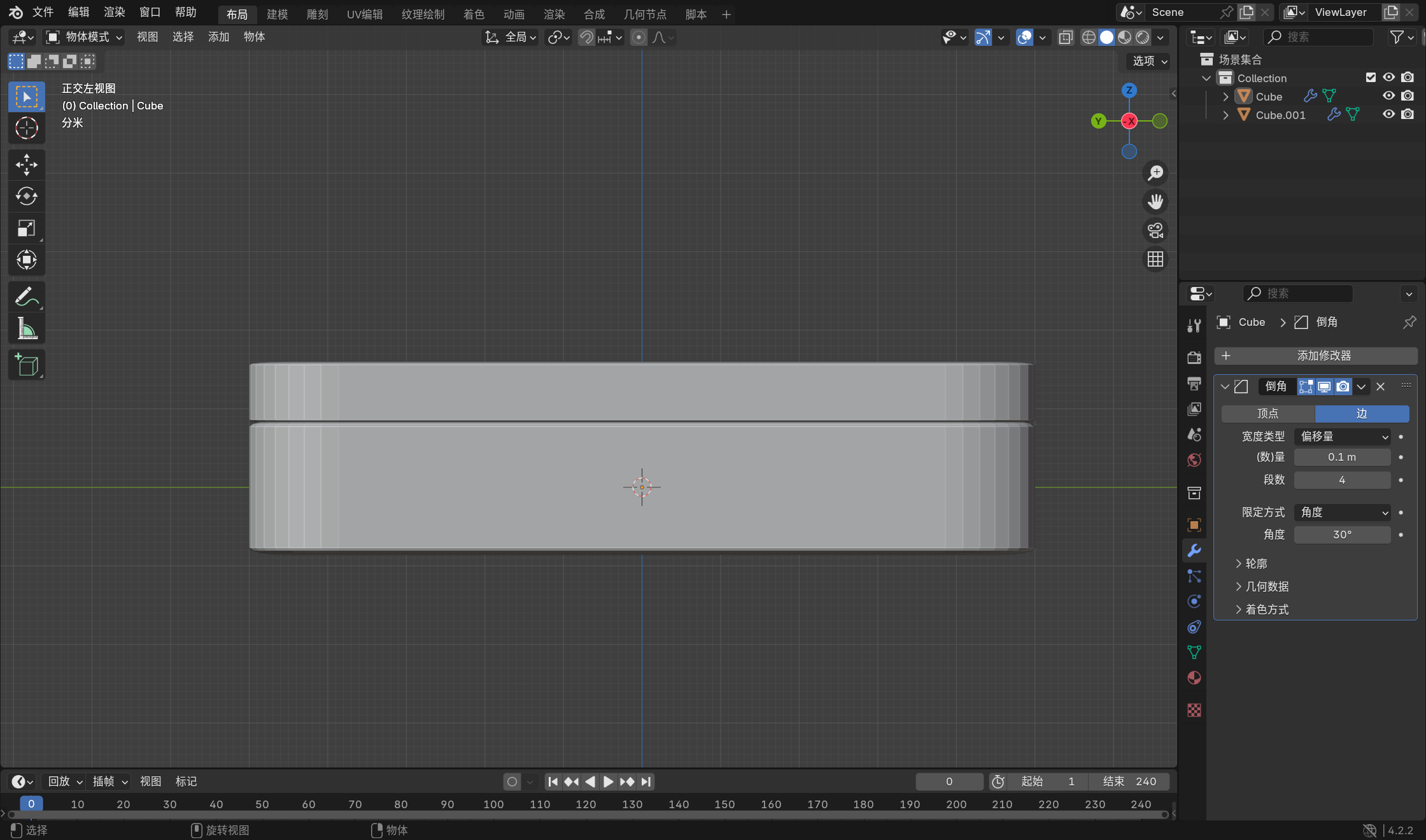

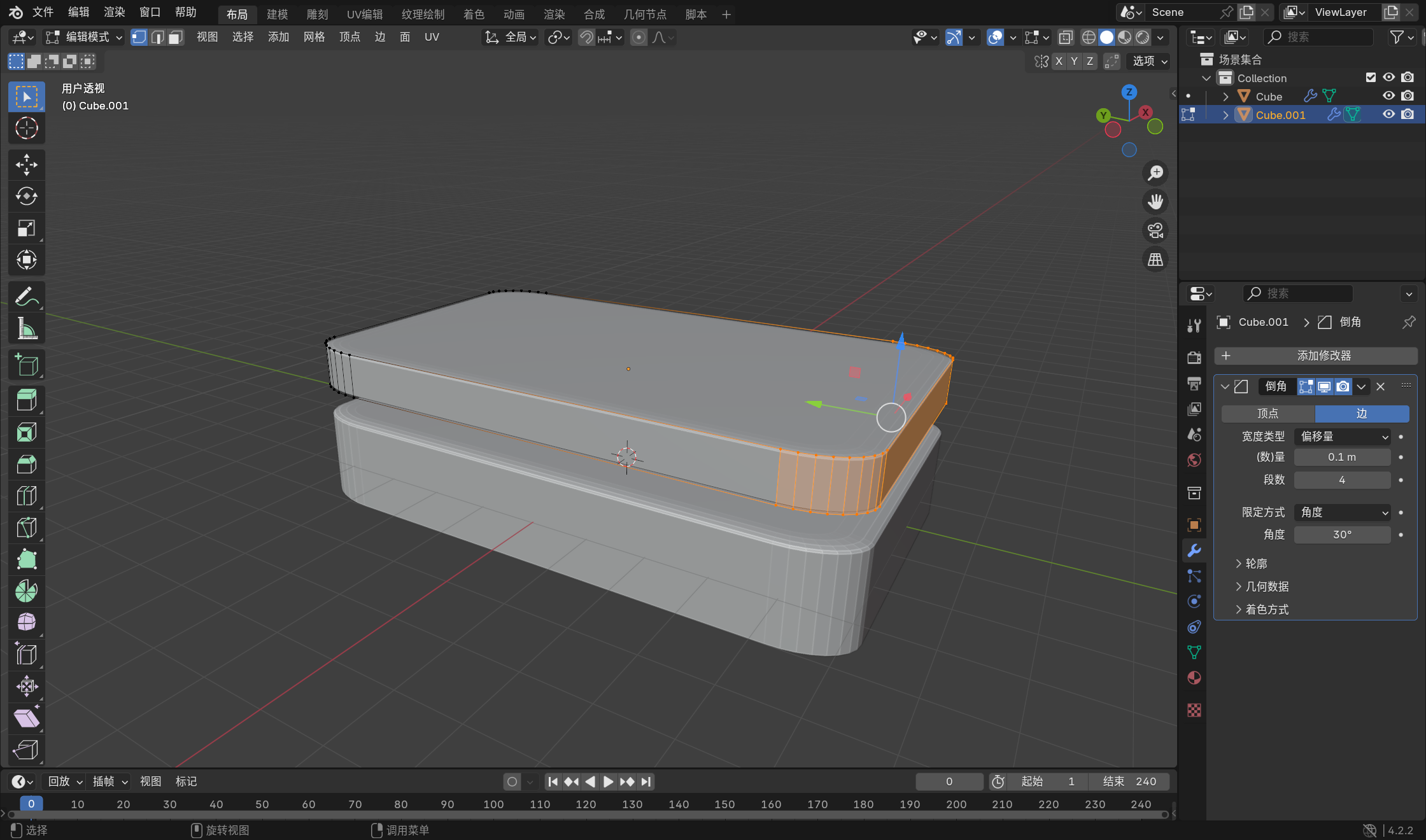

这时候再给它的上下边添加倒角修改器

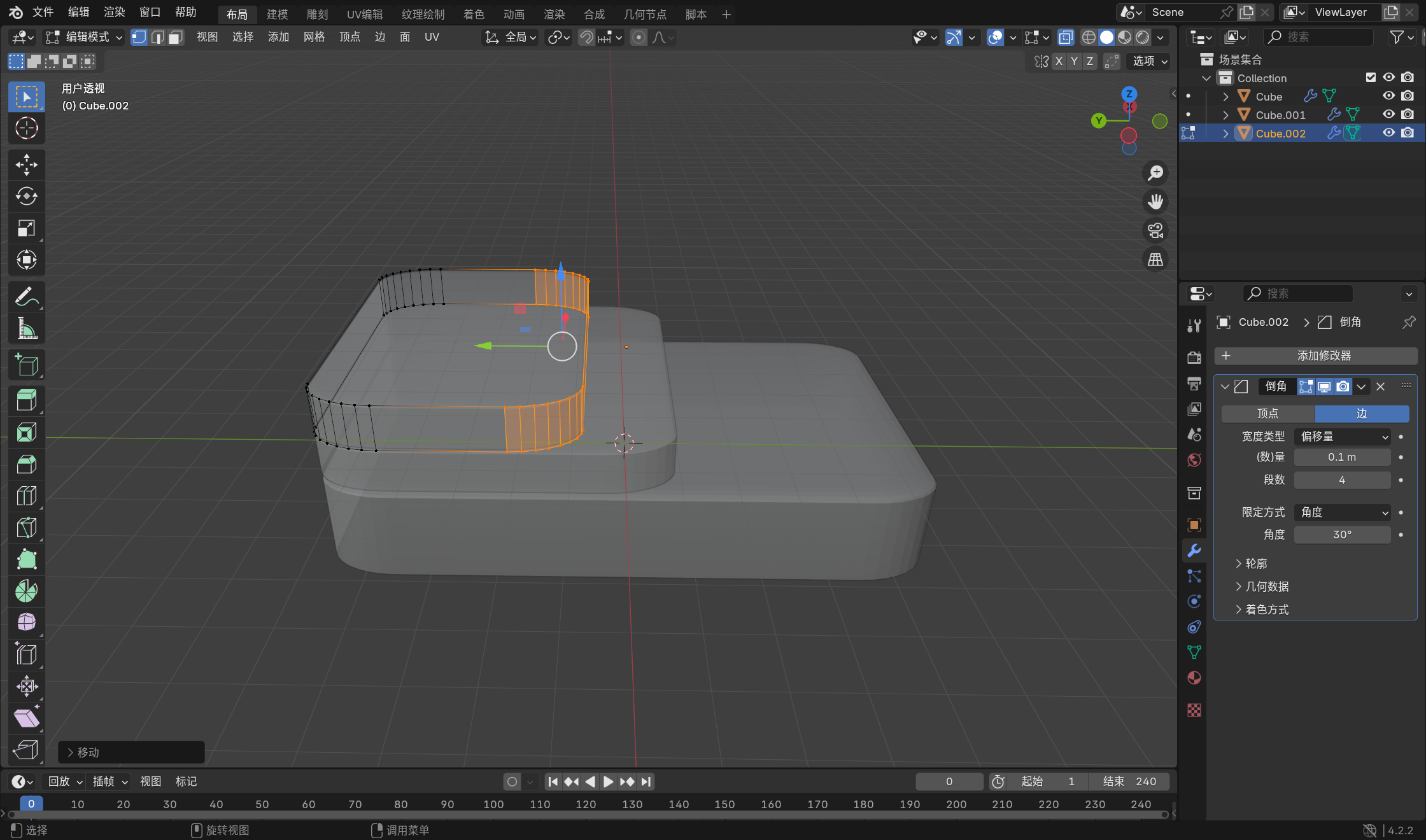

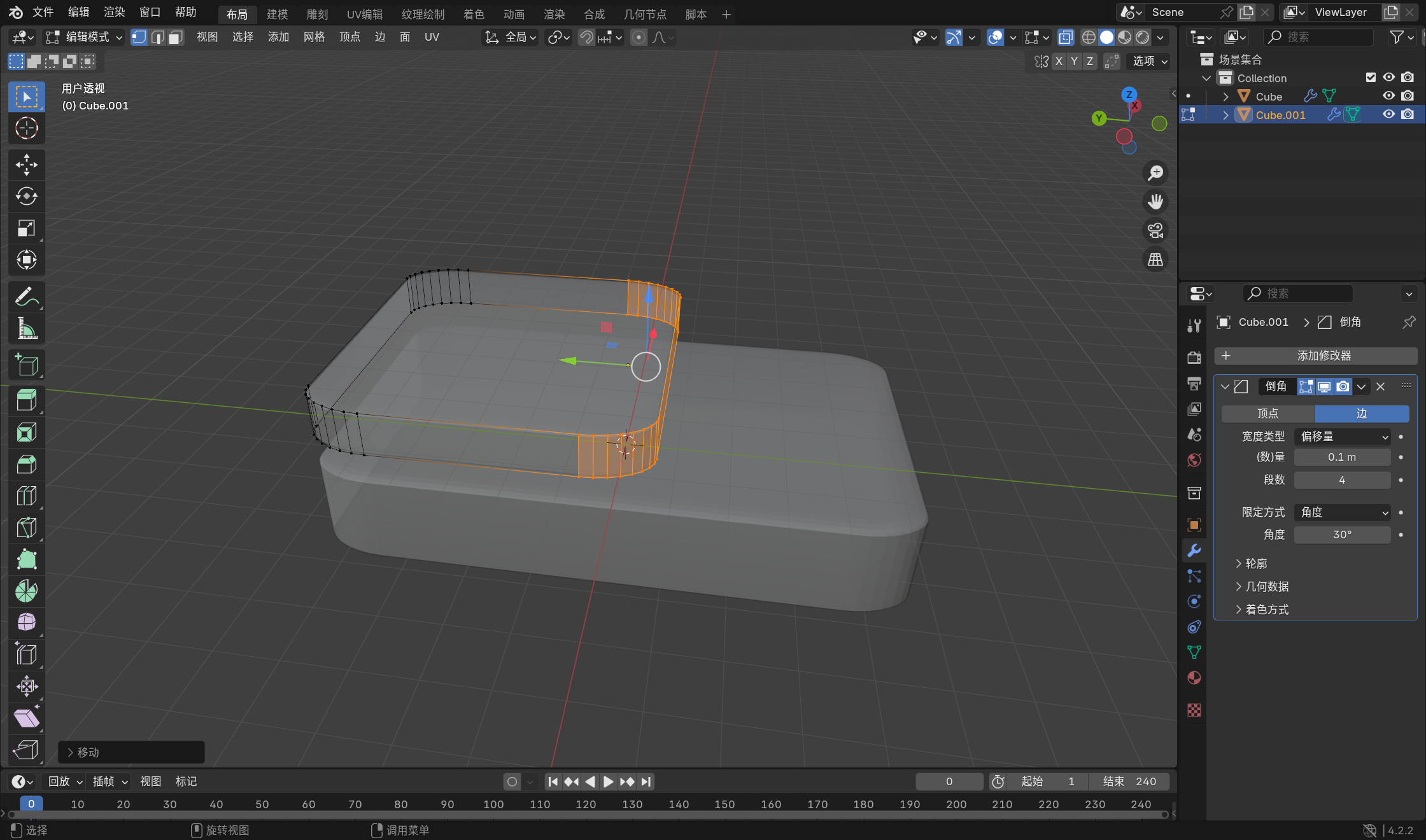

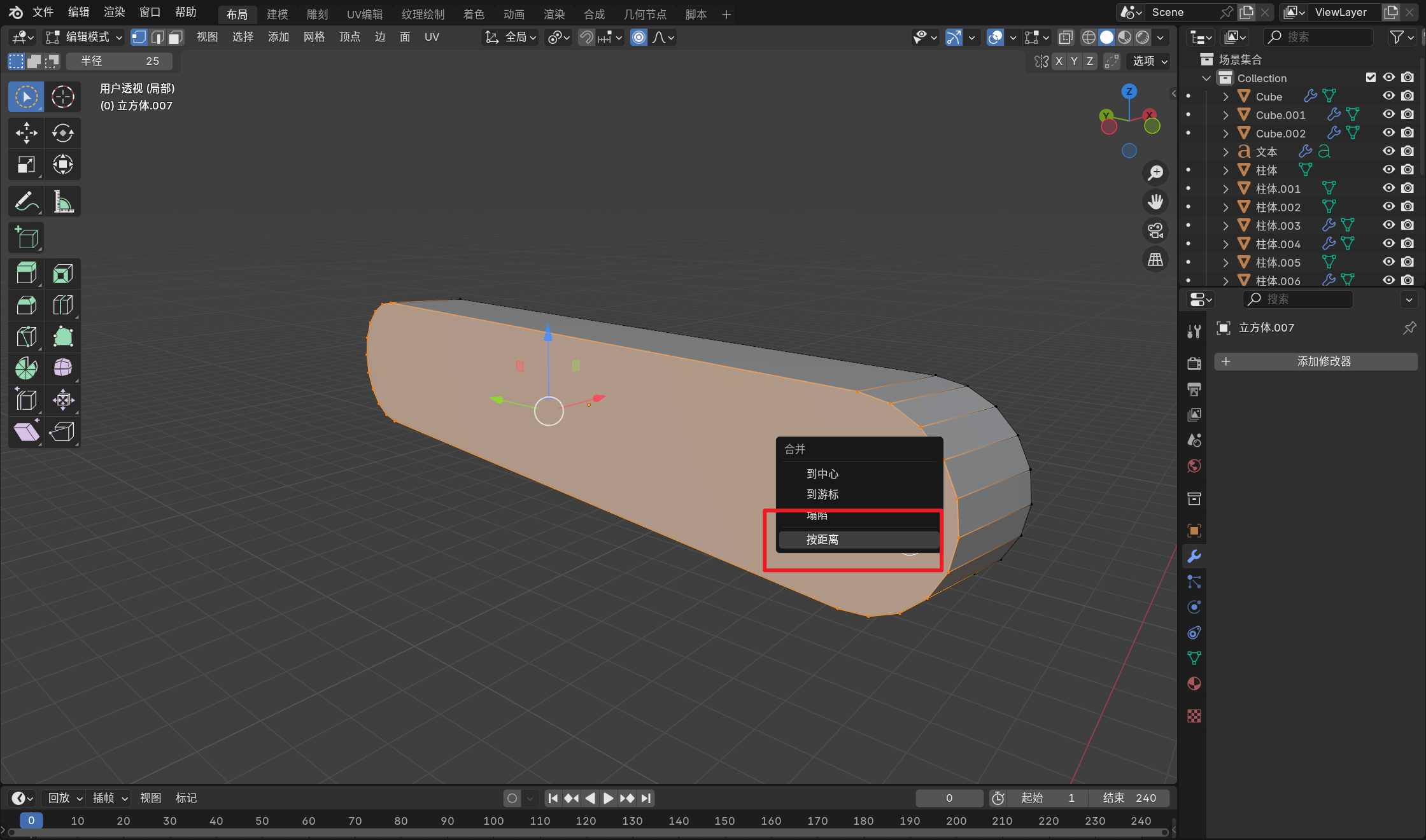

然后回到物理模式，在左视图复制一份

点击上方物体，进入编辑模式，选择模式（点）下选择上方模型，左边的所有点

alt + z进行透显模式

同理可得

（2）制作左边的摇杆

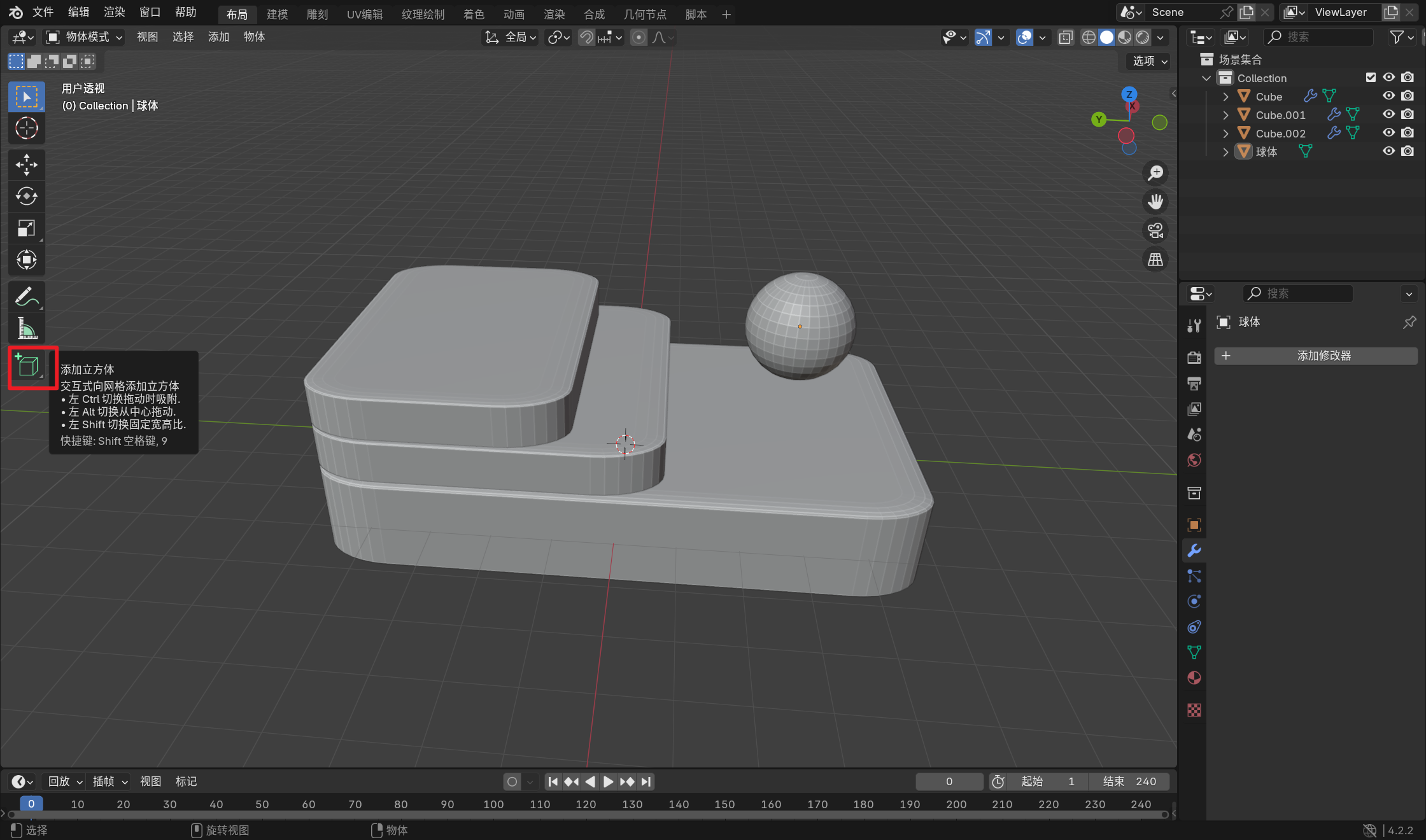

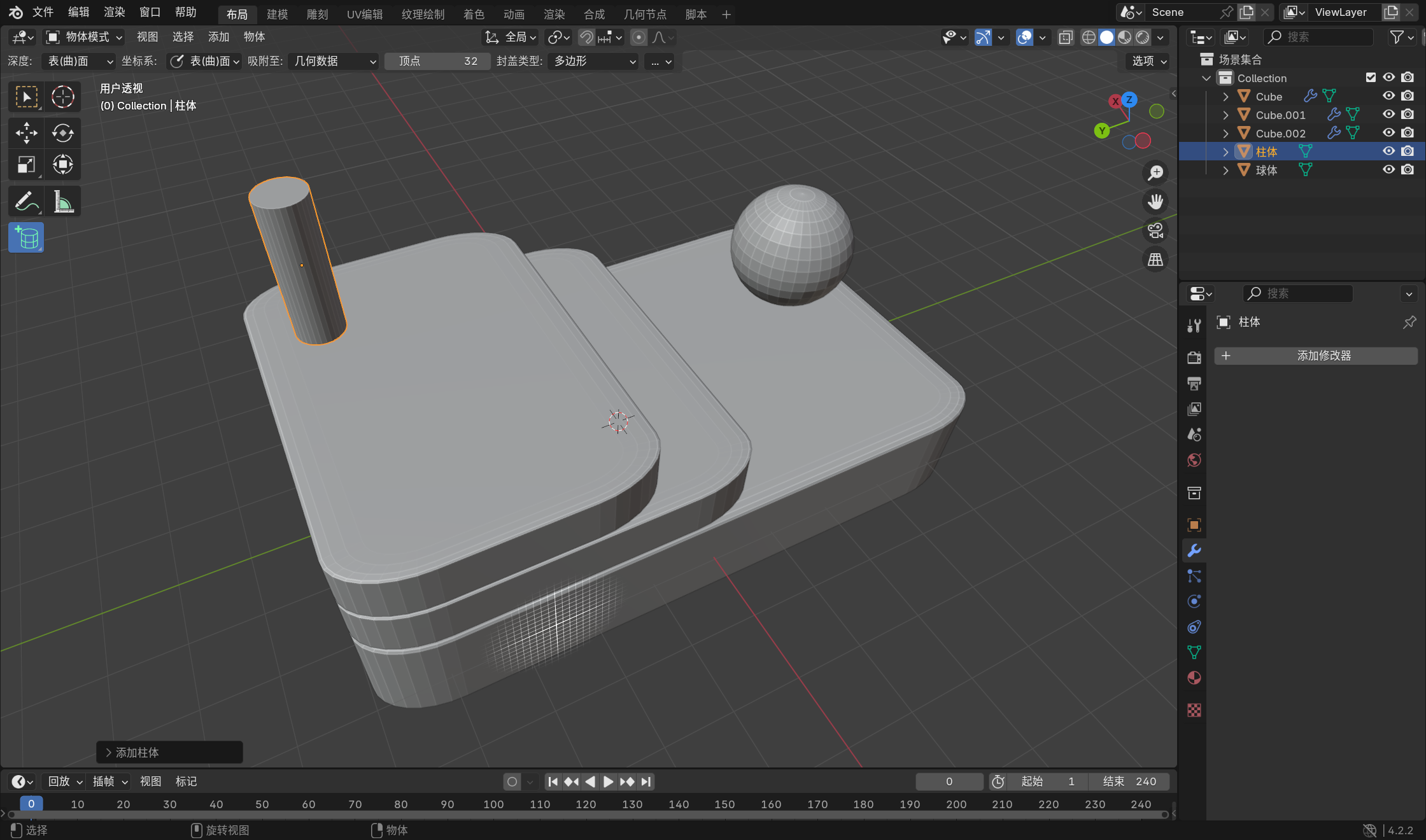

2.添加经纬球，后添加柱体

 鼠标长按，选择柱体（画柱体时，按照shift键，就会画个正圆）

 这样按shfit 通过鼠标画出正柱体

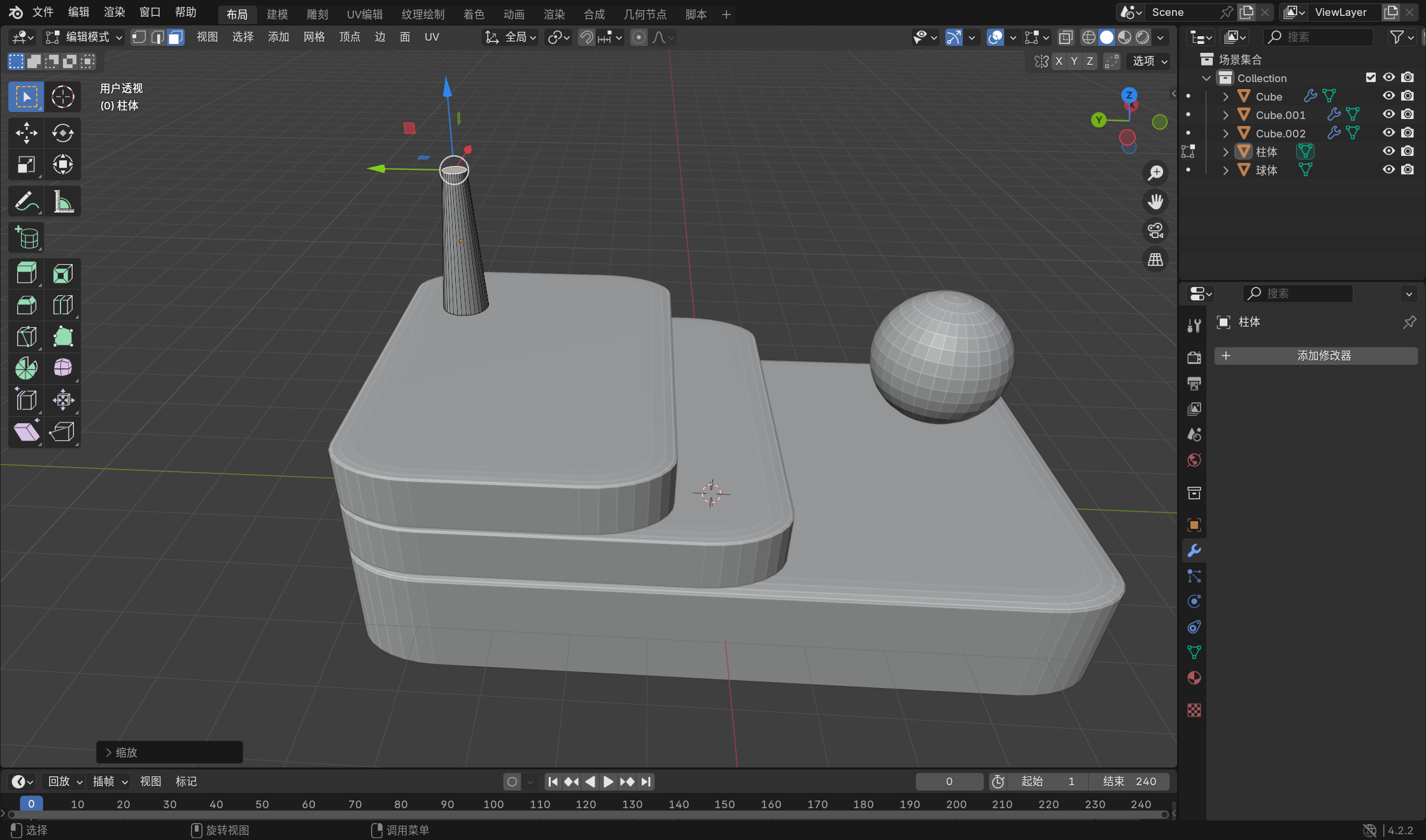

 进入编辑模式，将选择模式（面），选择柱体最上方的面，通过s进行收缩该面

 为了将经纬球放在柱体面的最中心位置，我们在编辑模式内，选择柱体最上面后，通过以下操作使游标在柱体最上面的中心位置，这样创建的经纬球位置就会在这个面的中心位置

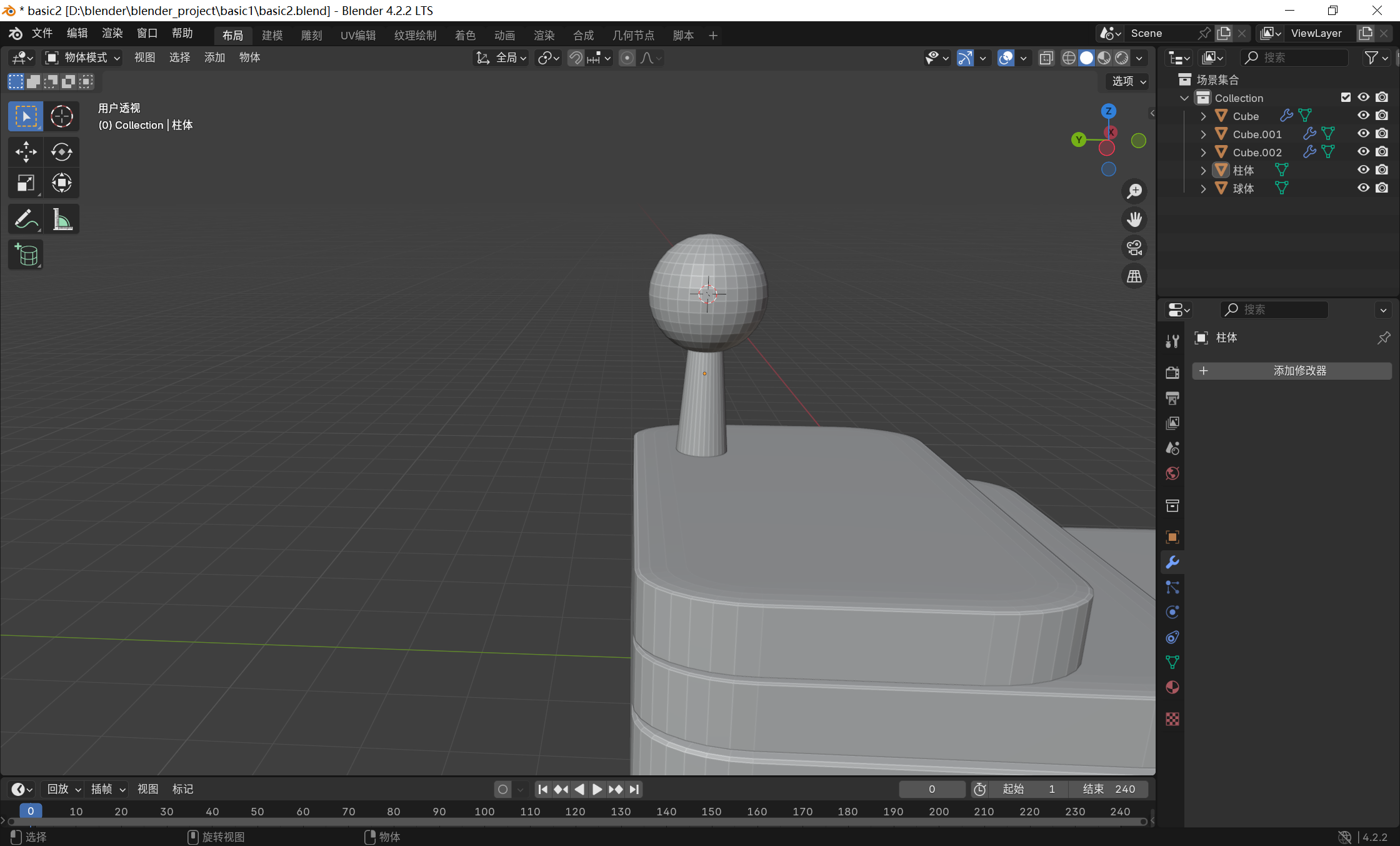

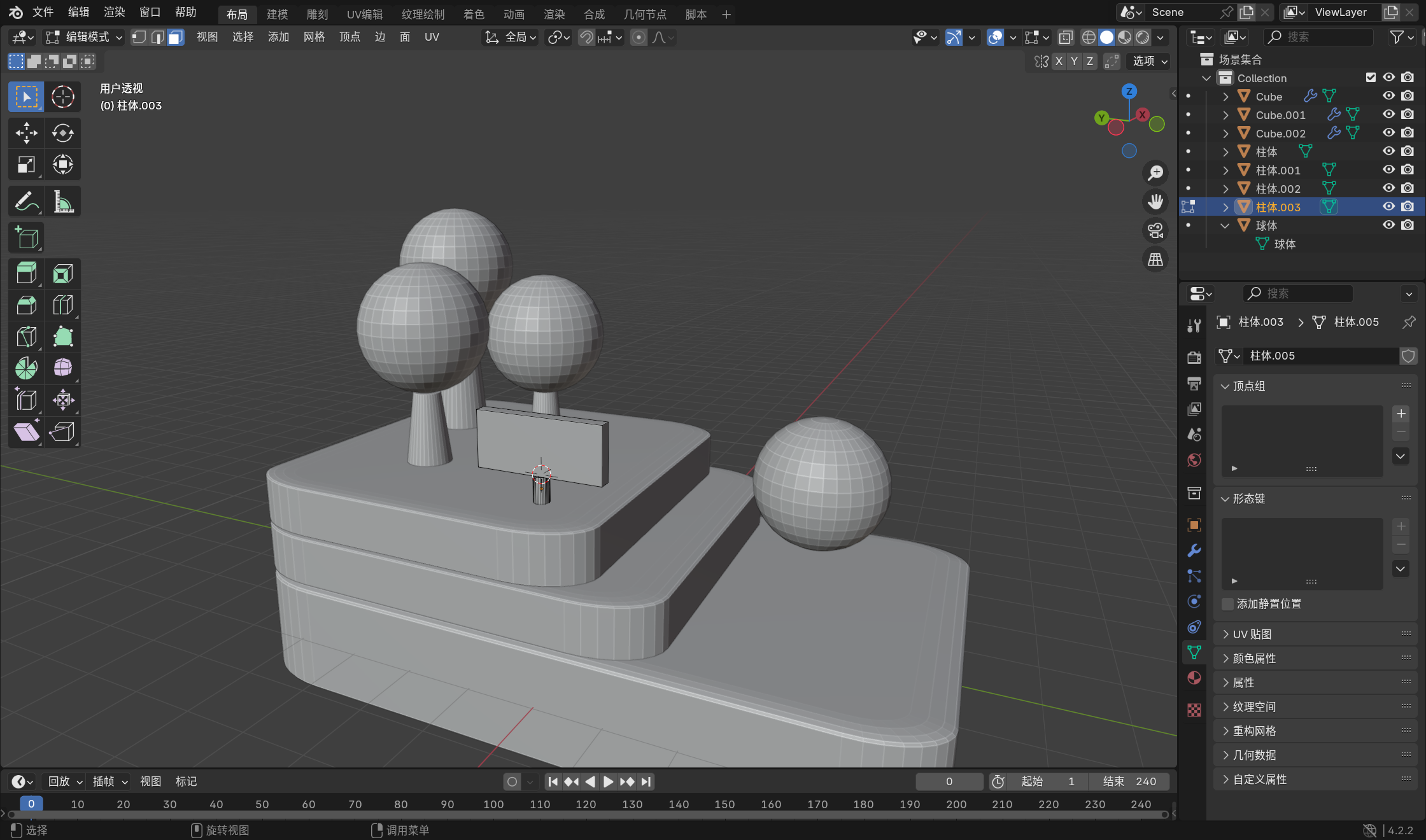

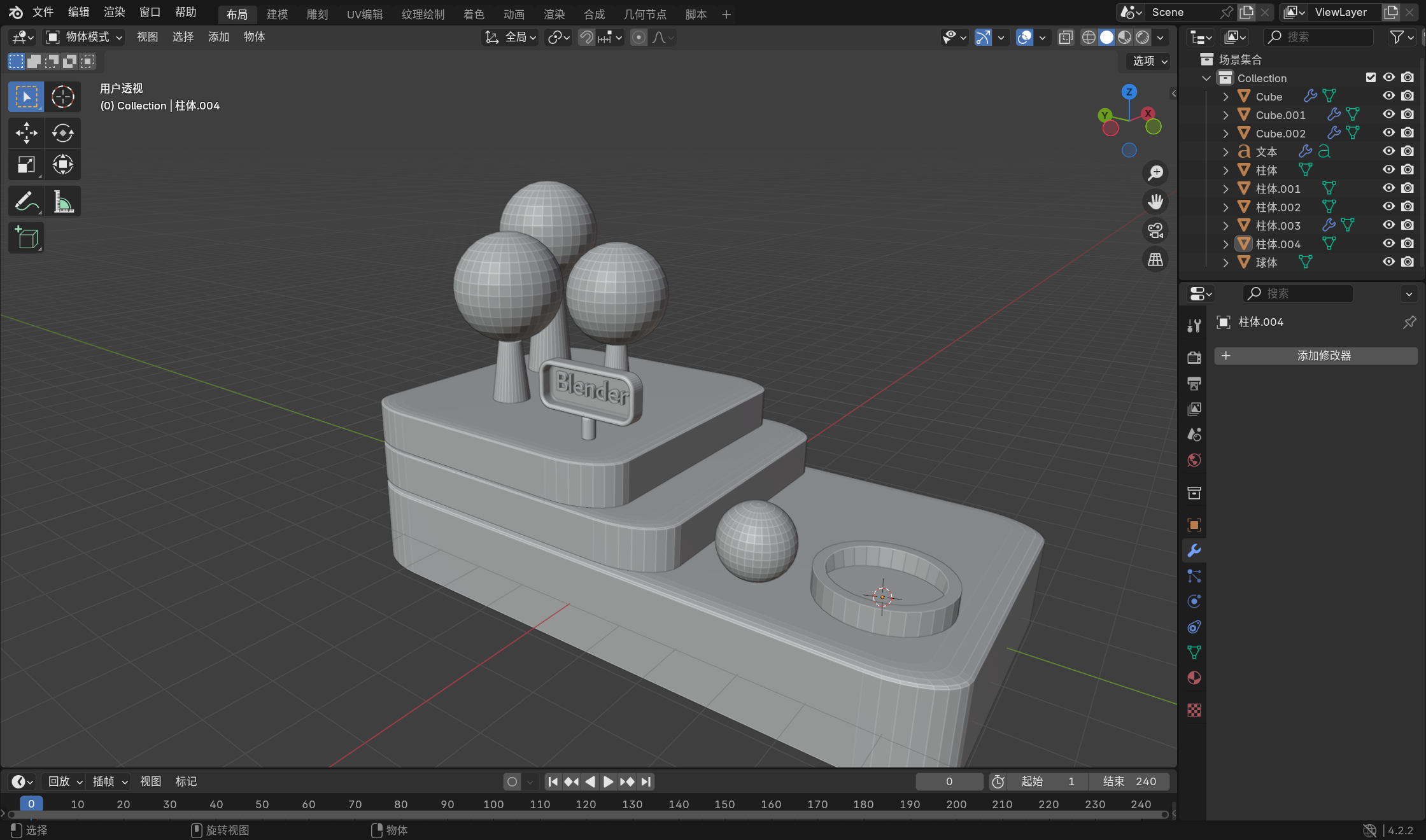

 然后创建经纬球并进行调整

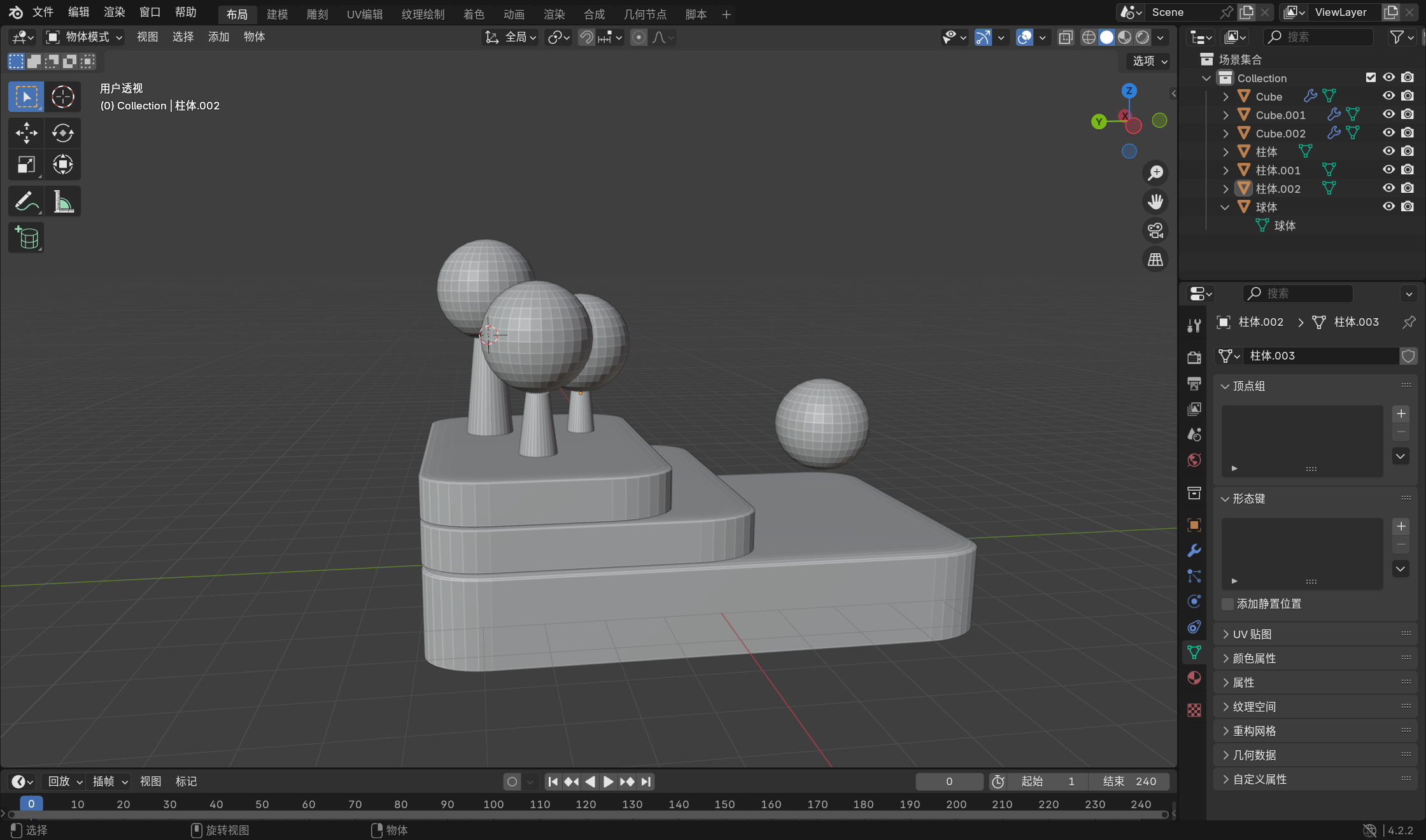

同理shift  + d复制，并调整柱体的高度即可得到

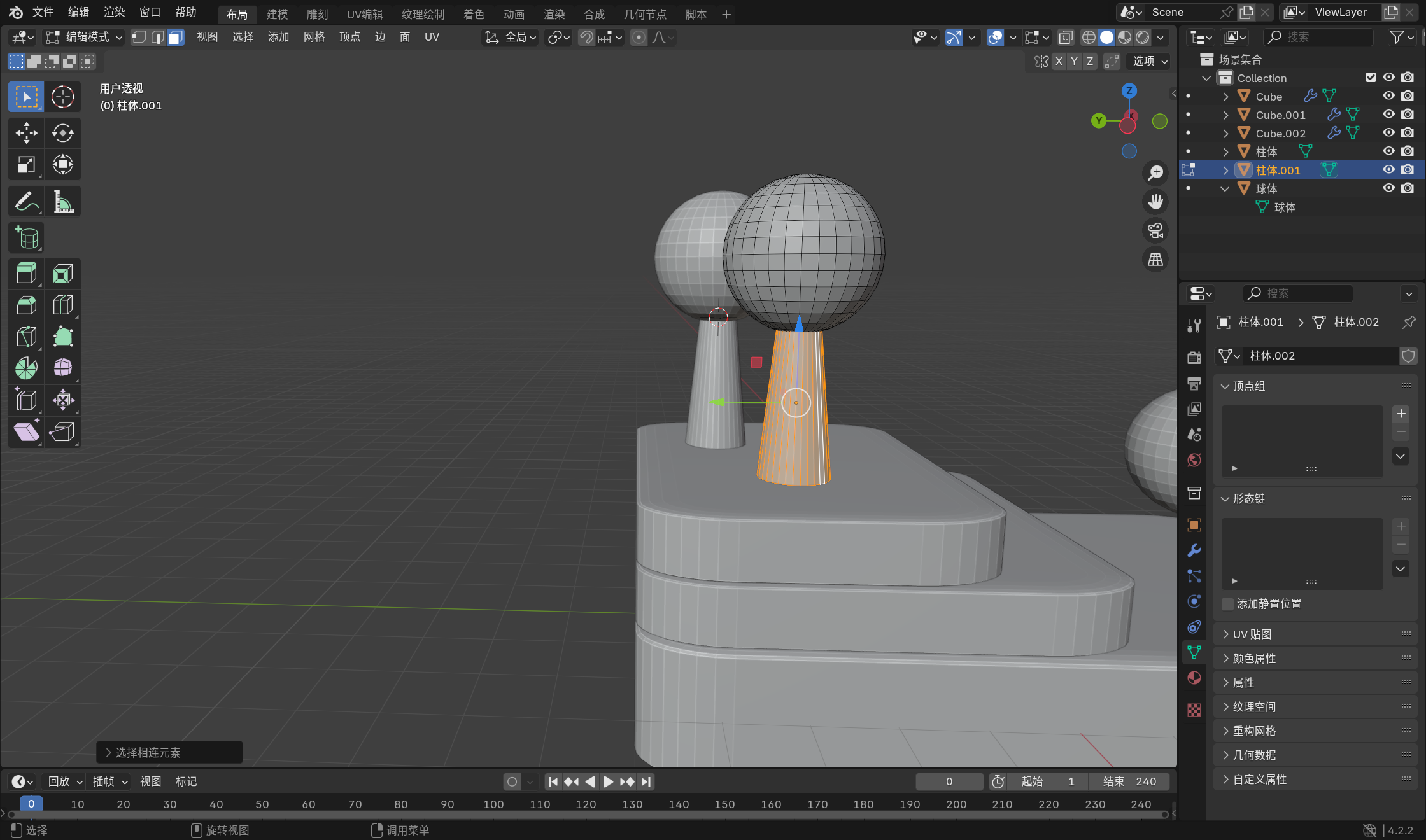

按点击一部分物体，然后按L（ 在编辑模式下按L单独选中柱体），进行缩放

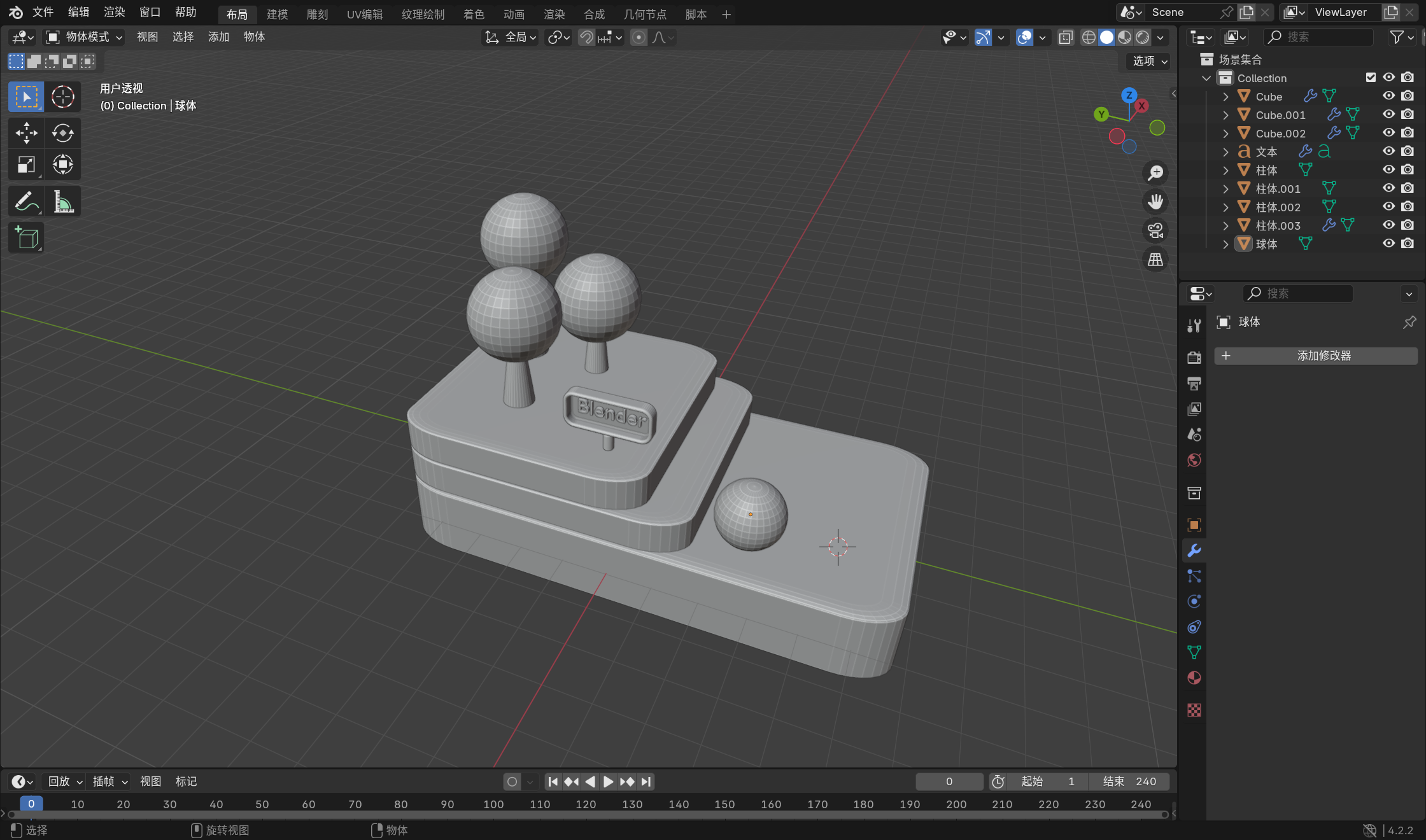

同理得到

（3）制作牌匾

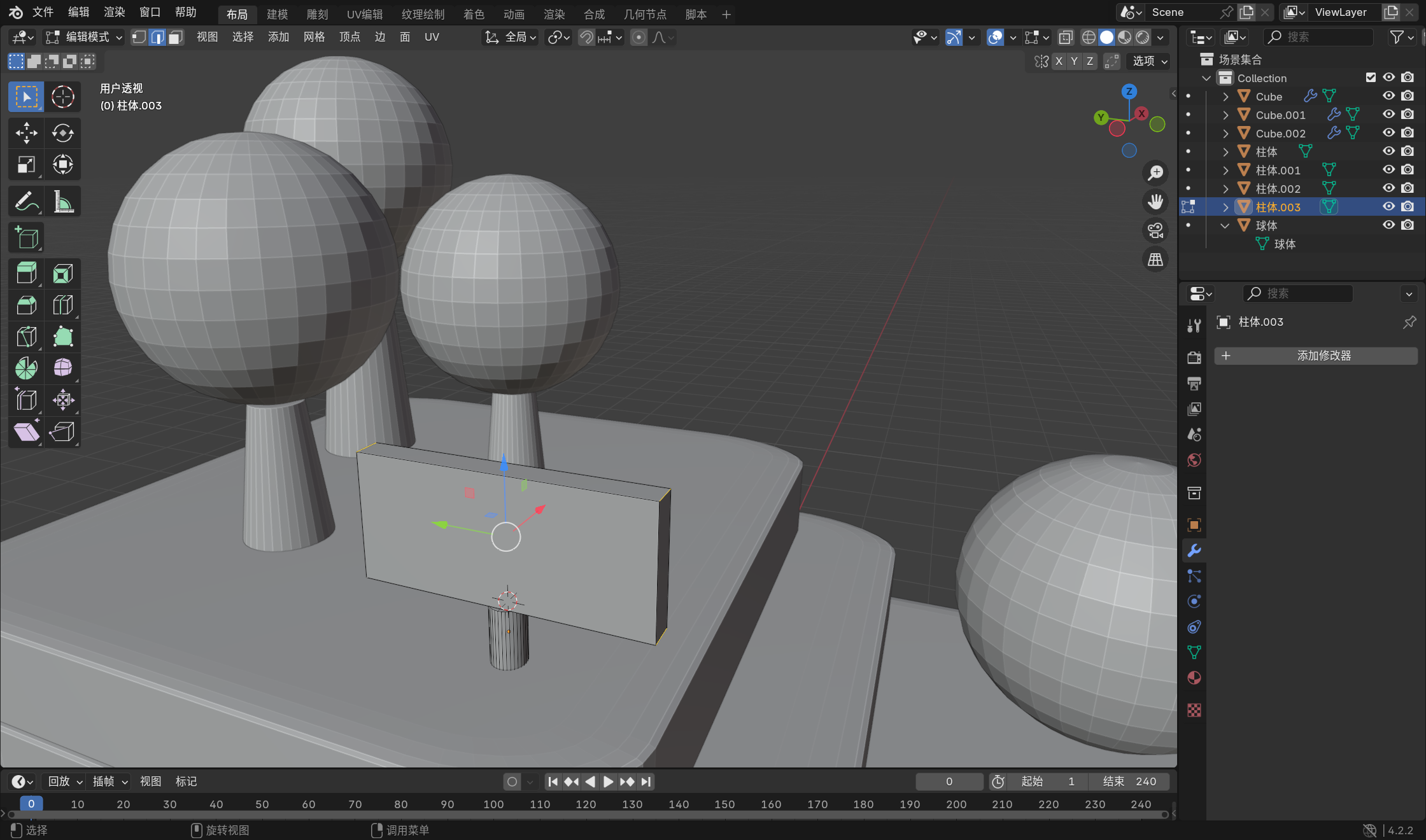

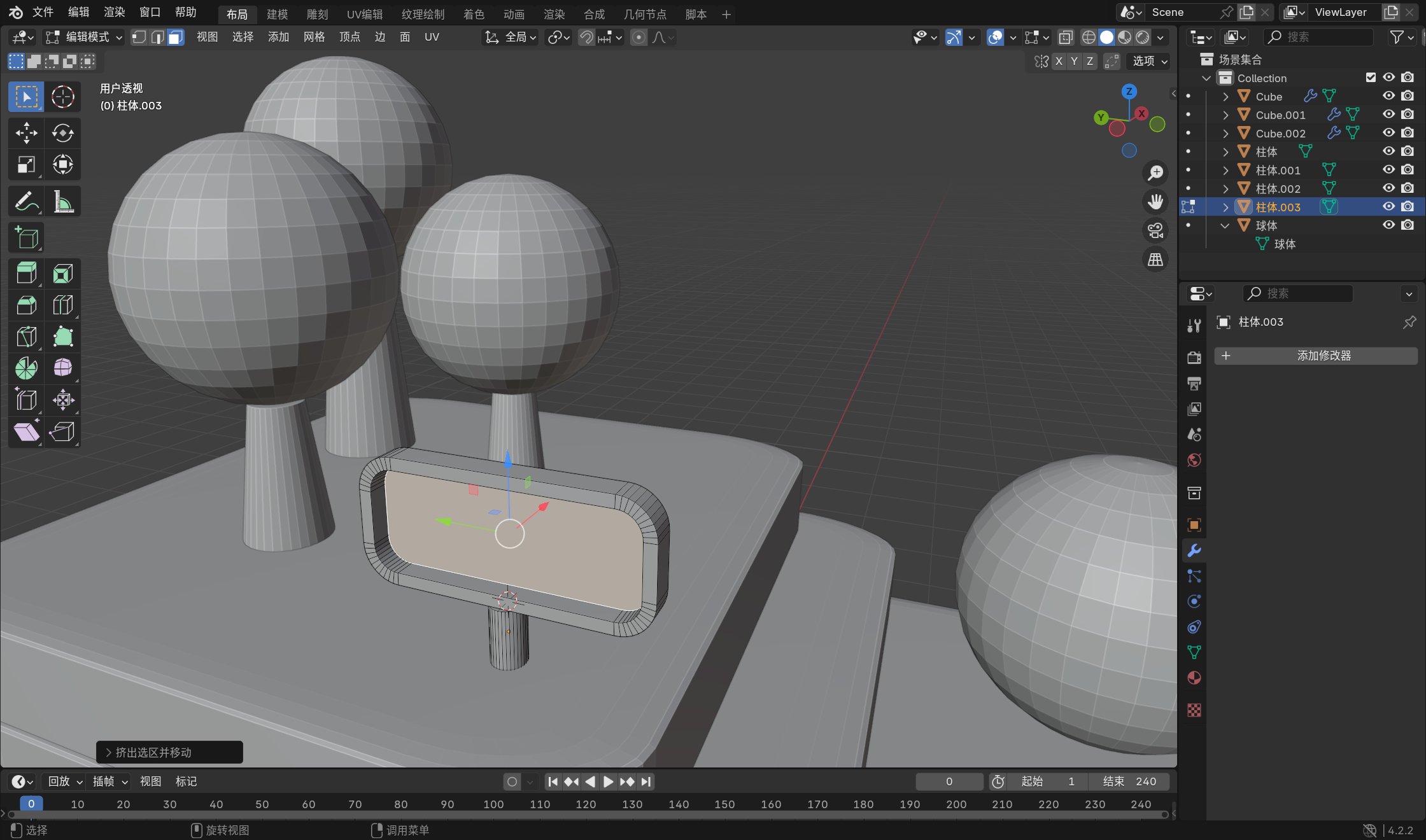

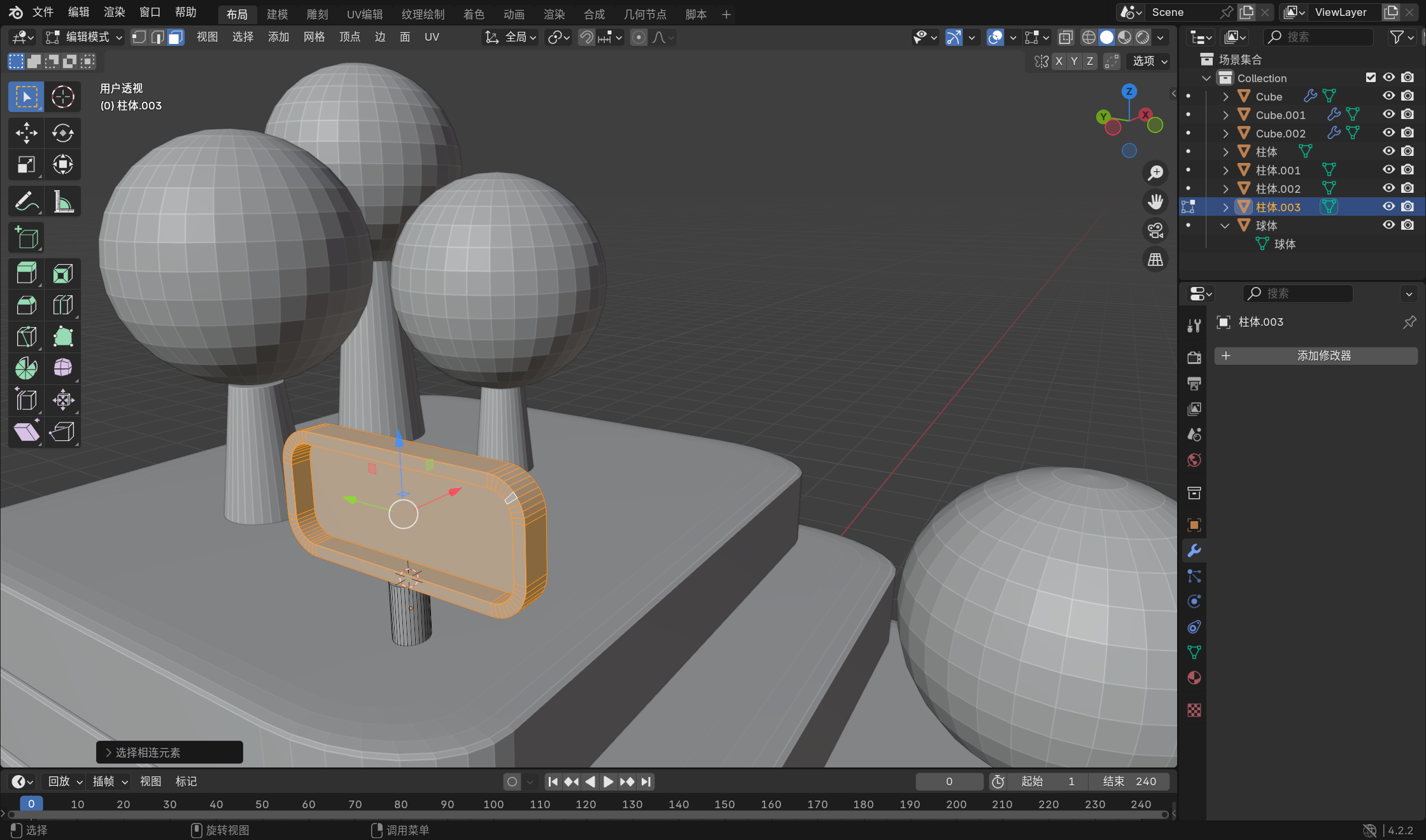

在是同样的在柱体上添加一个立方体，进行压缩和调整后

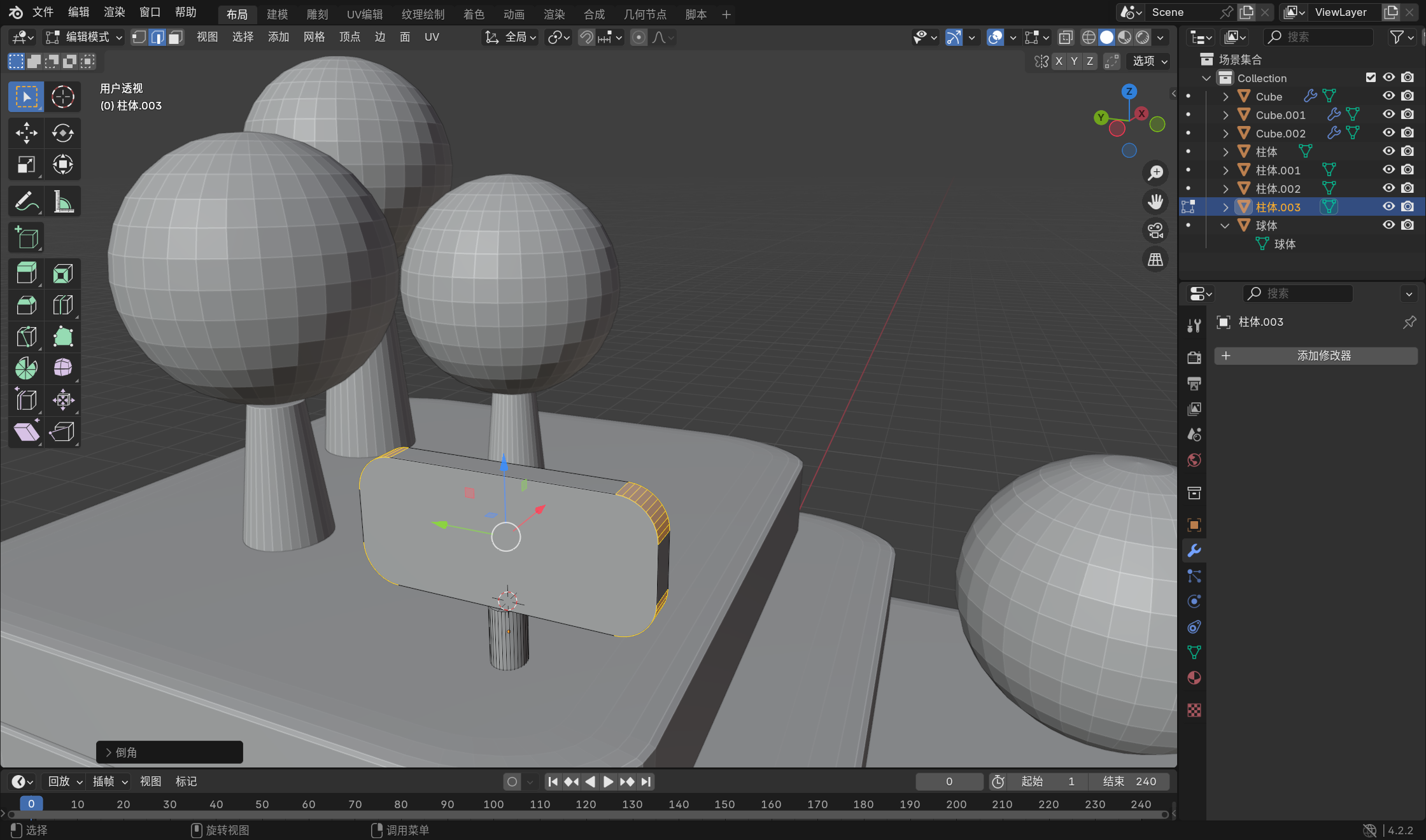

对其立方体应用缩放（ctrl + a）后，选择四个侧边使用倒角

 得到

选中面，按 i 键内插面 ，然后按 e 键对其进行挤出

然后给牌匾添加倒角

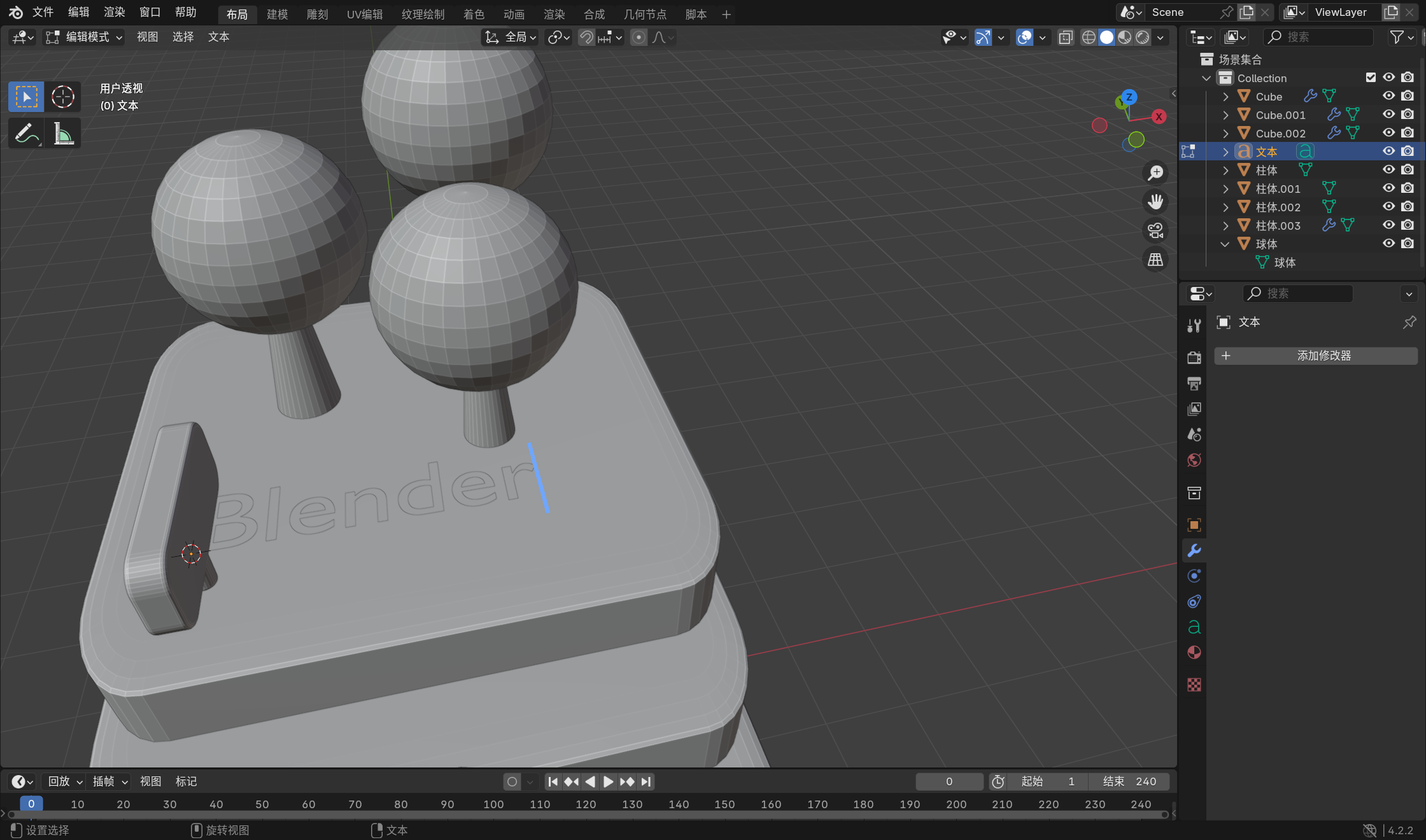

添加倒角后，开始（shift + a）添加文字

选中文字，按tab进入编辑模式，对文字进行修改，写上你想写的名字,然后再按tab退出编辑模式

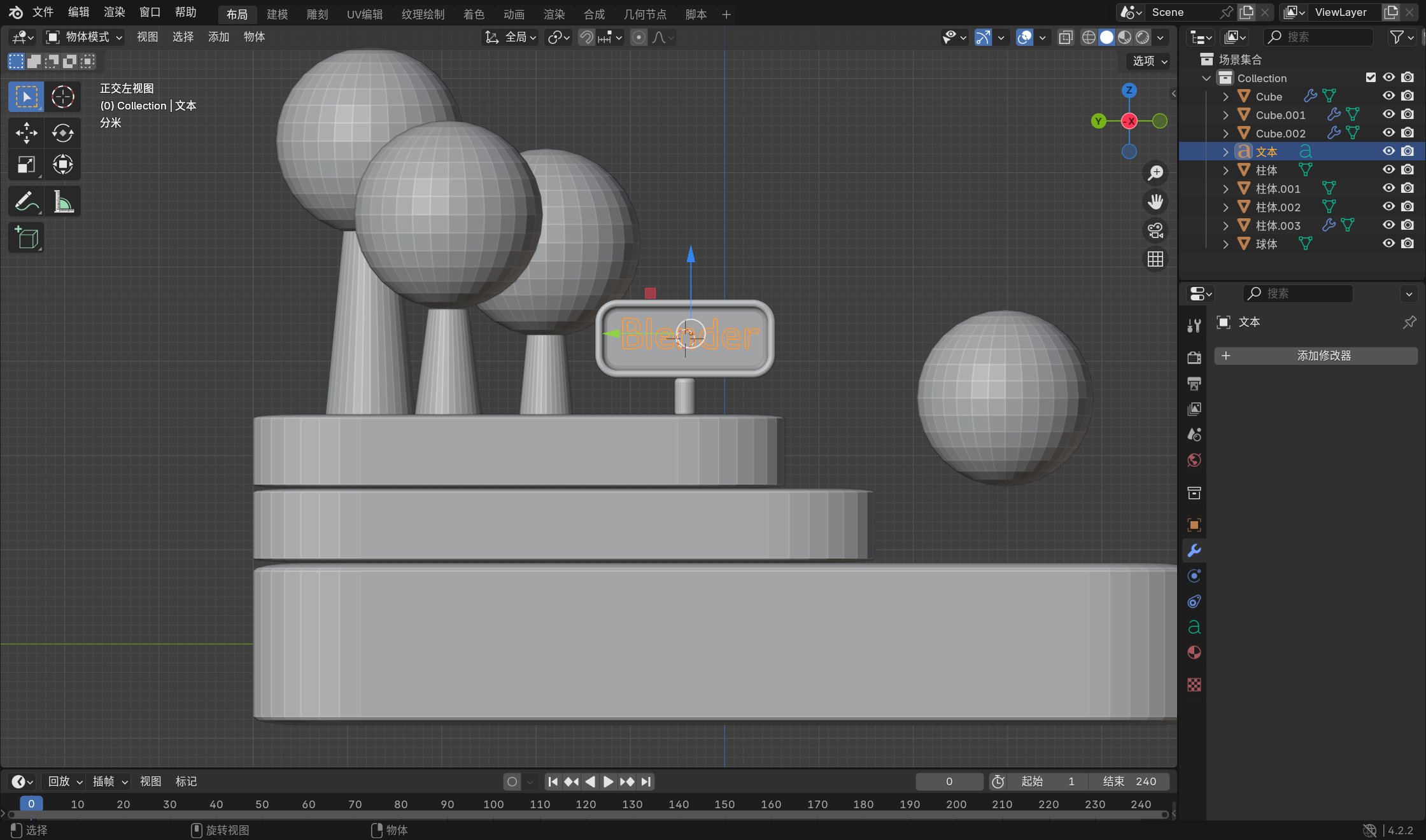

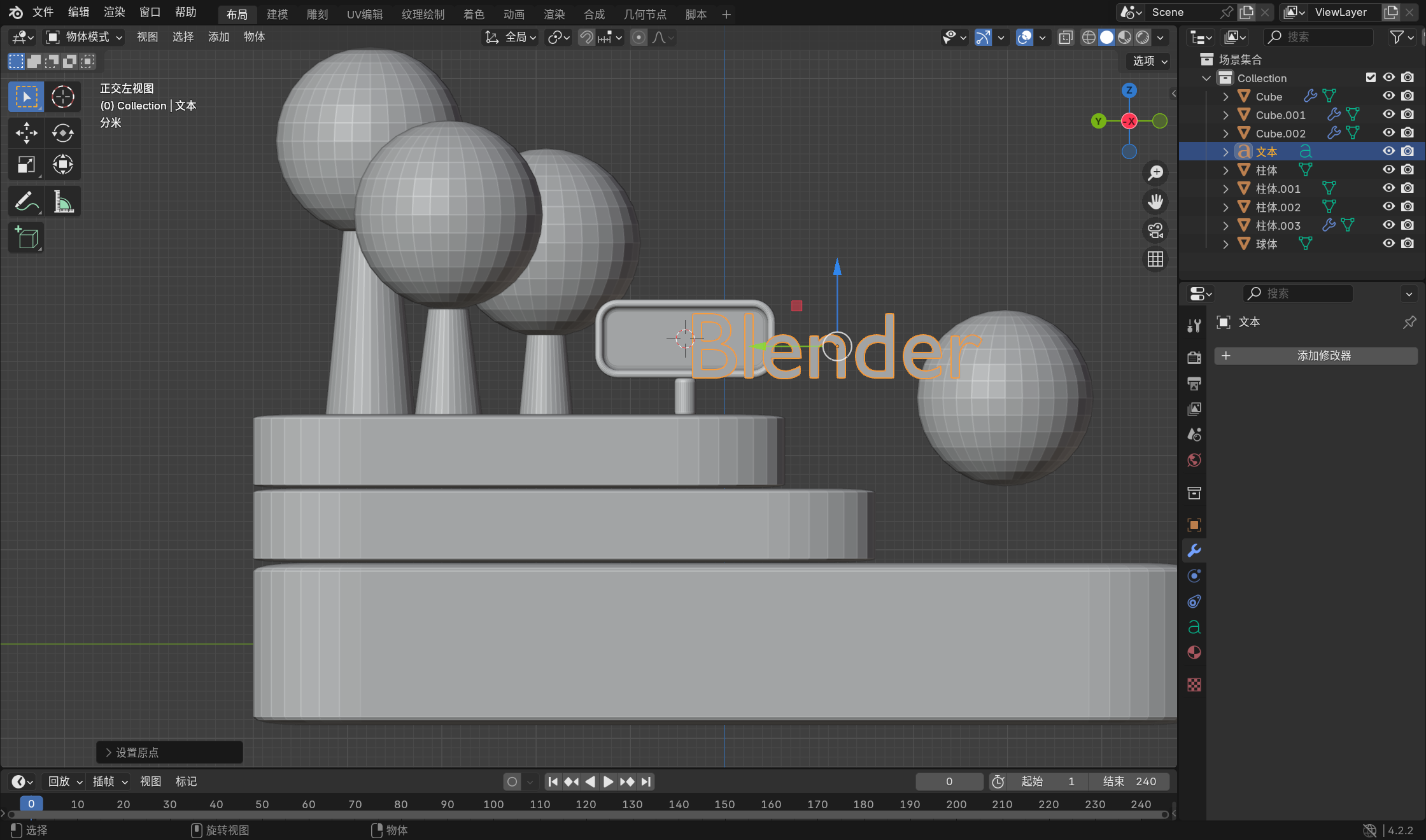

 再通过r + x +90 和 r + z 等操作进行旋转到合适的位置

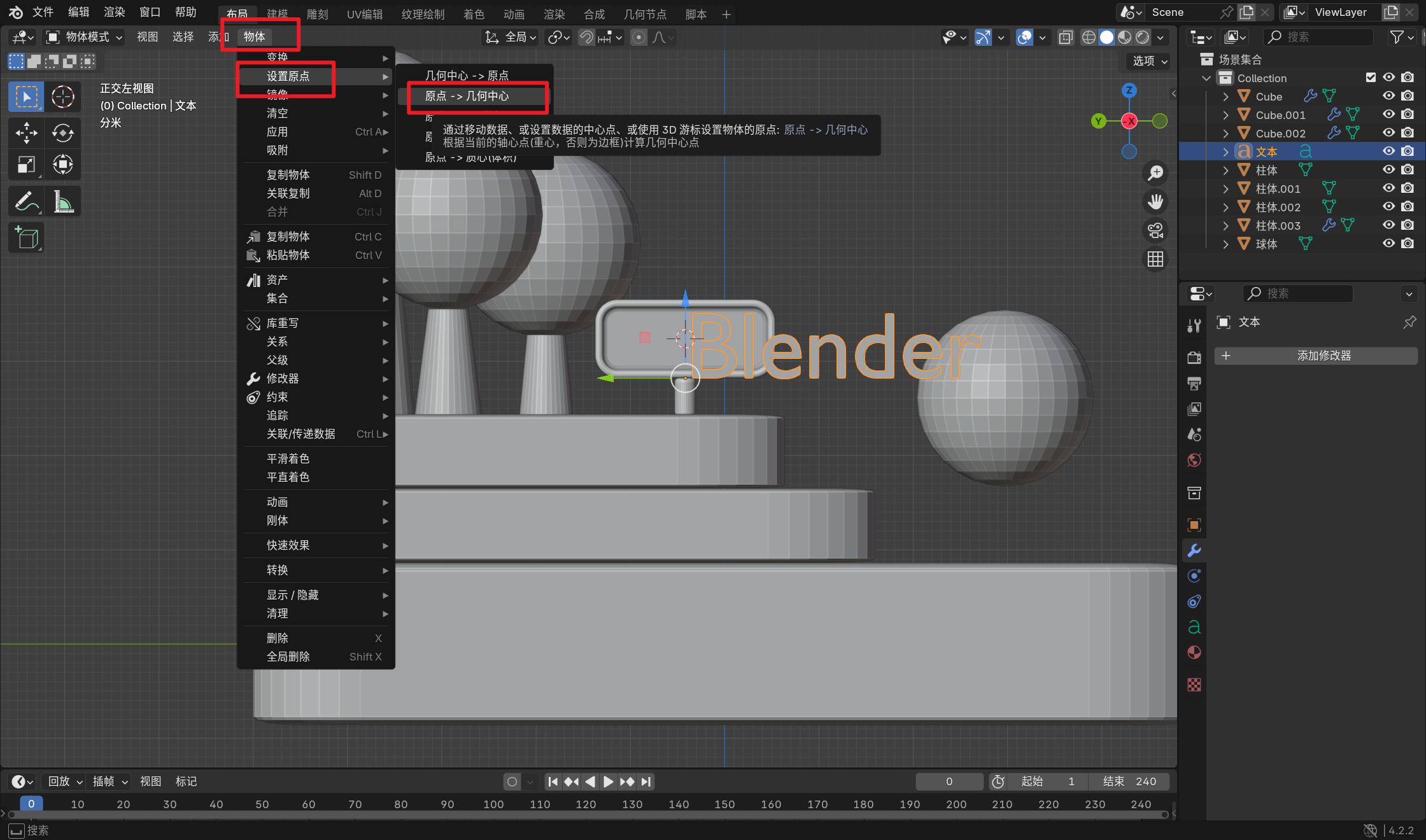

然后通过将原点设置物体的几何中心

再移动到合适的位置

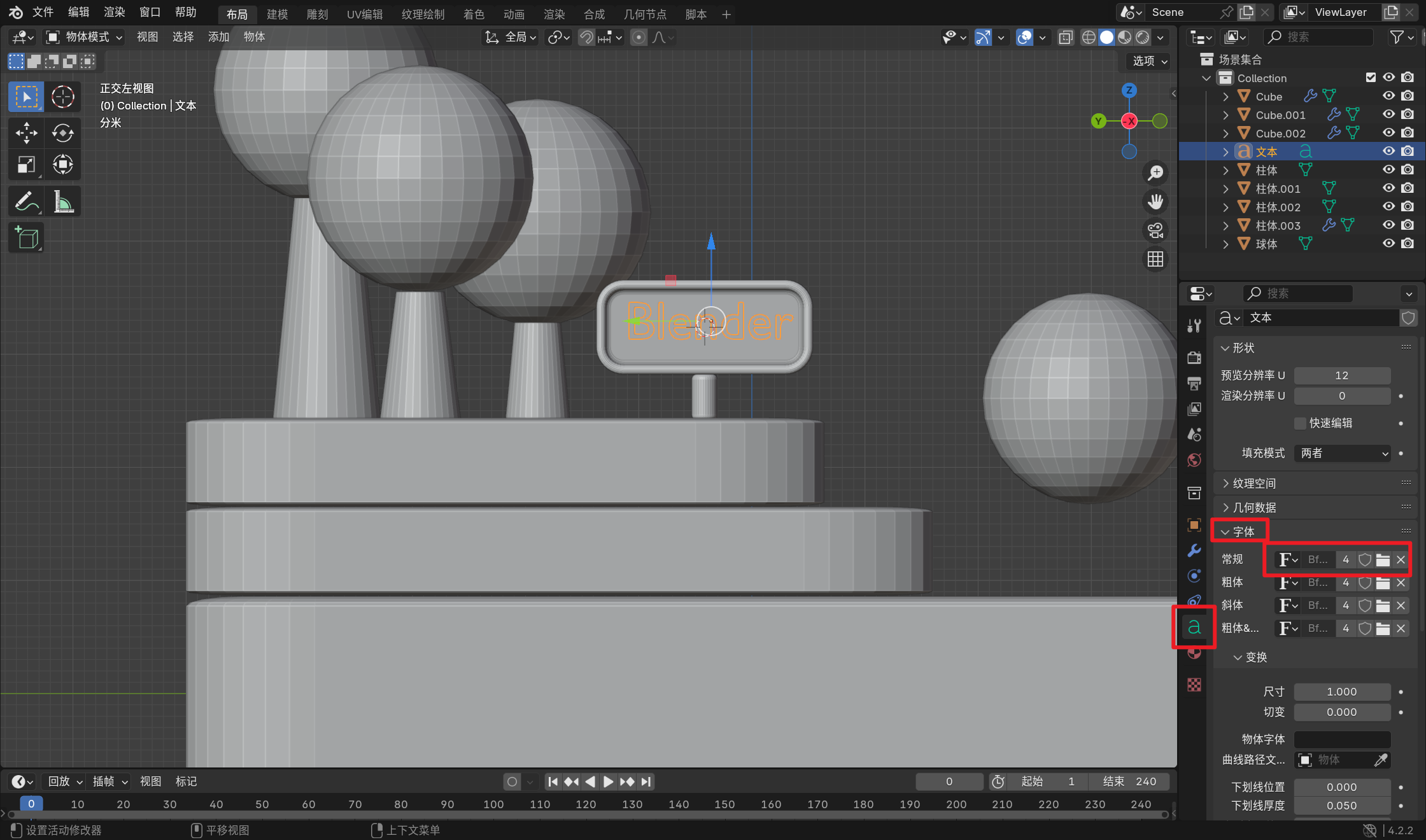

可以选择文本后，在此修改文本字体类型

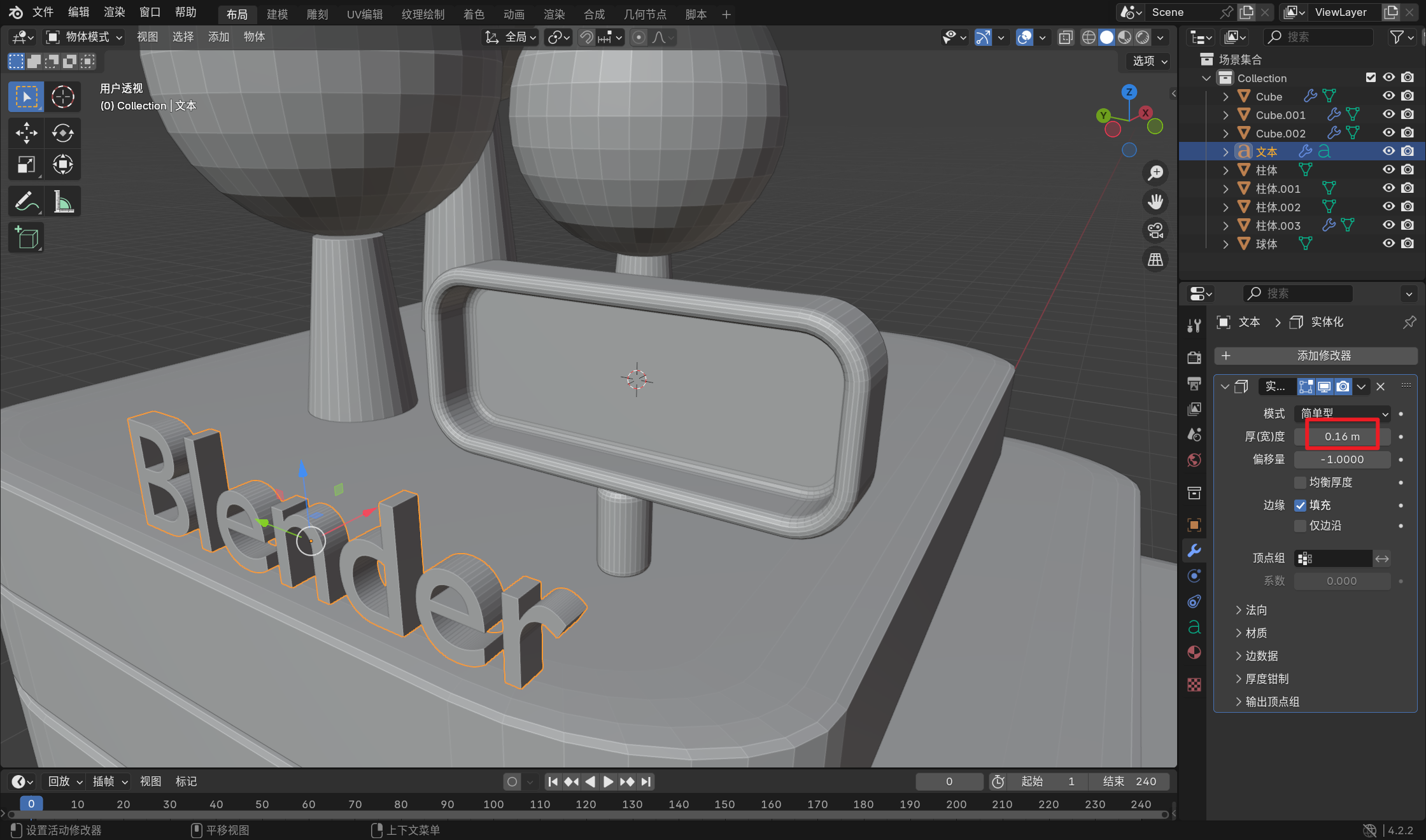

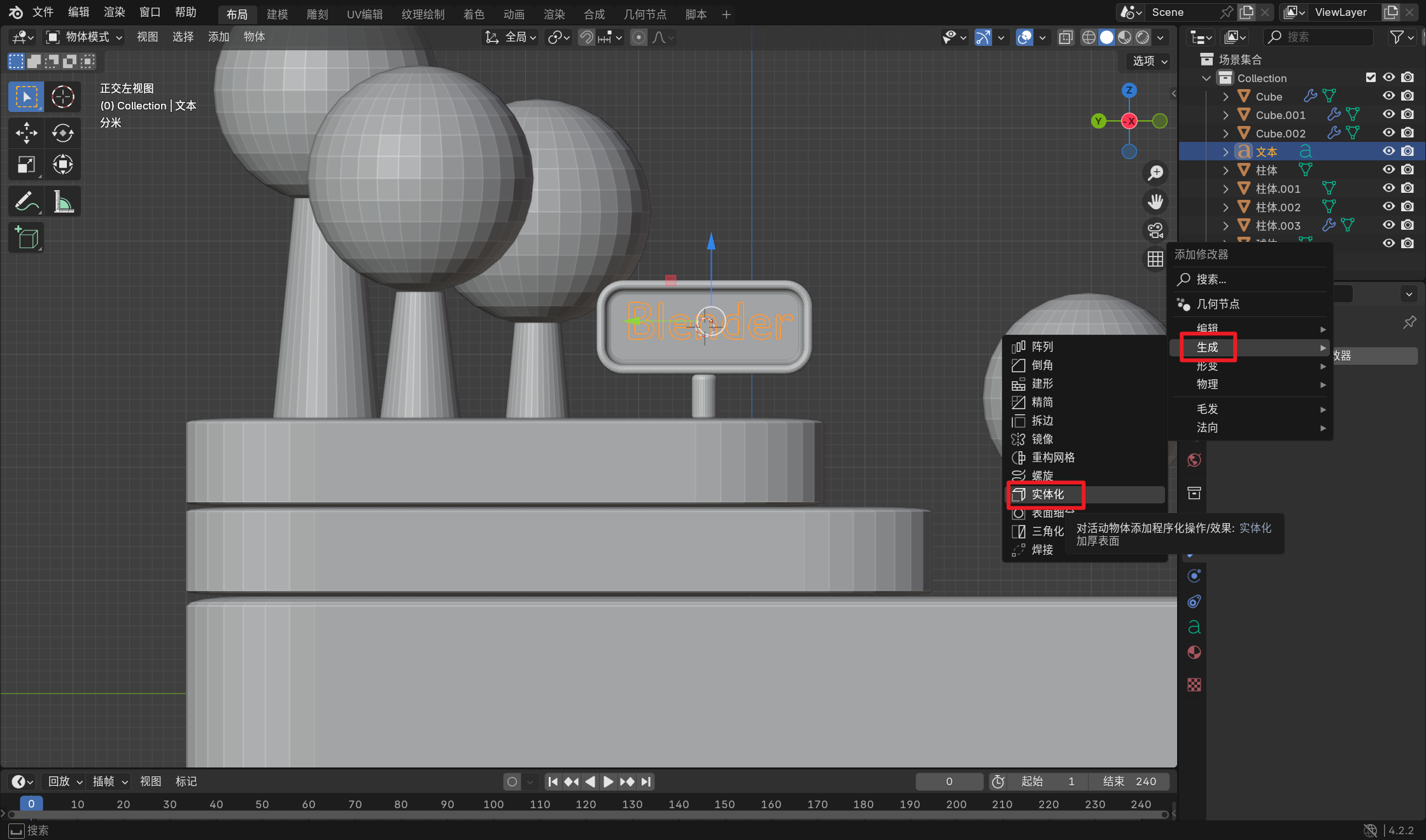

 如果想增加字体的厚度，可以给字体添加实体化修改器

可以调节厚度

最后将字体放入牌匾中

（4）制作火箭发生管道

3.开始做管道

首先将游标放到管道的位置

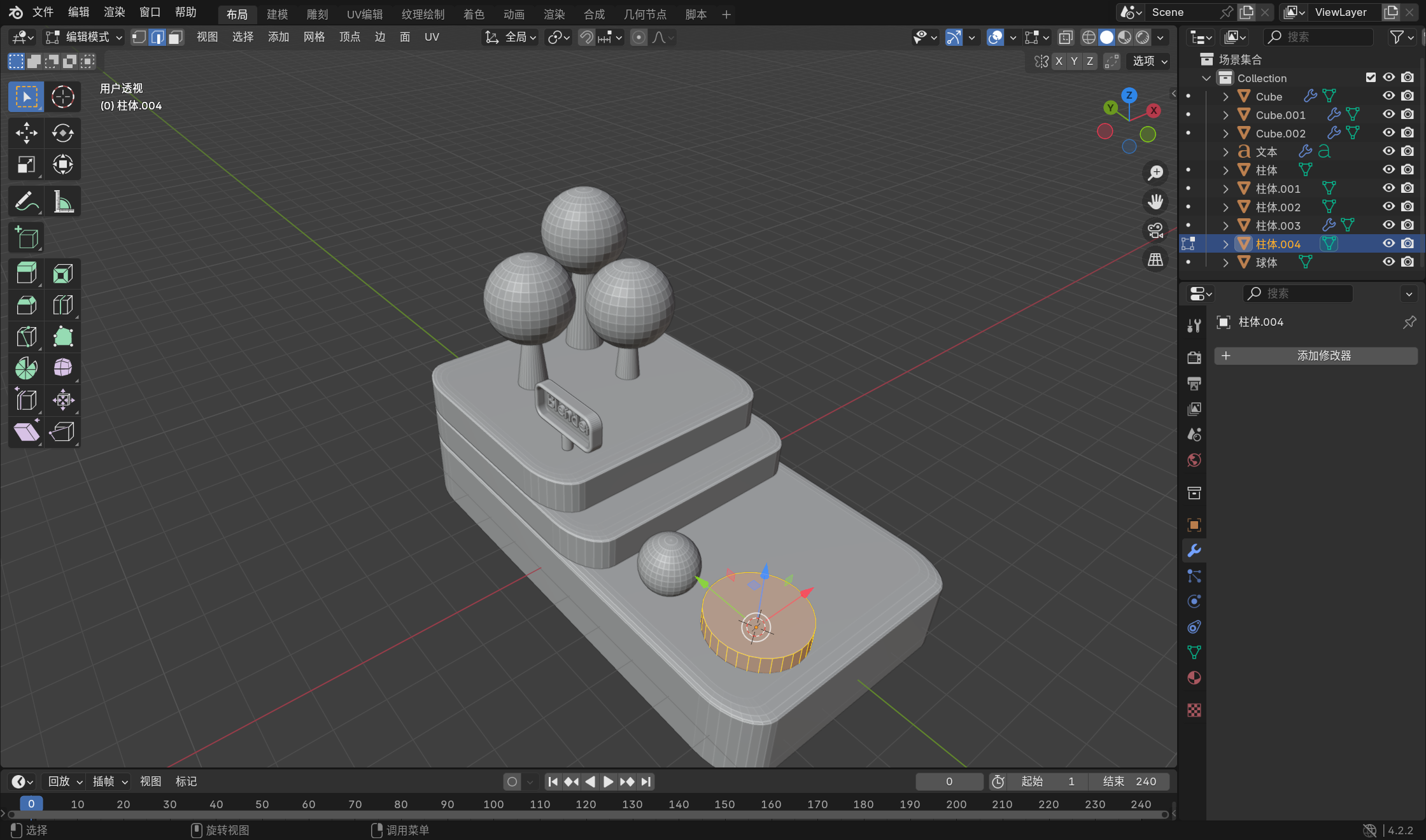

 创建柱体，并调整

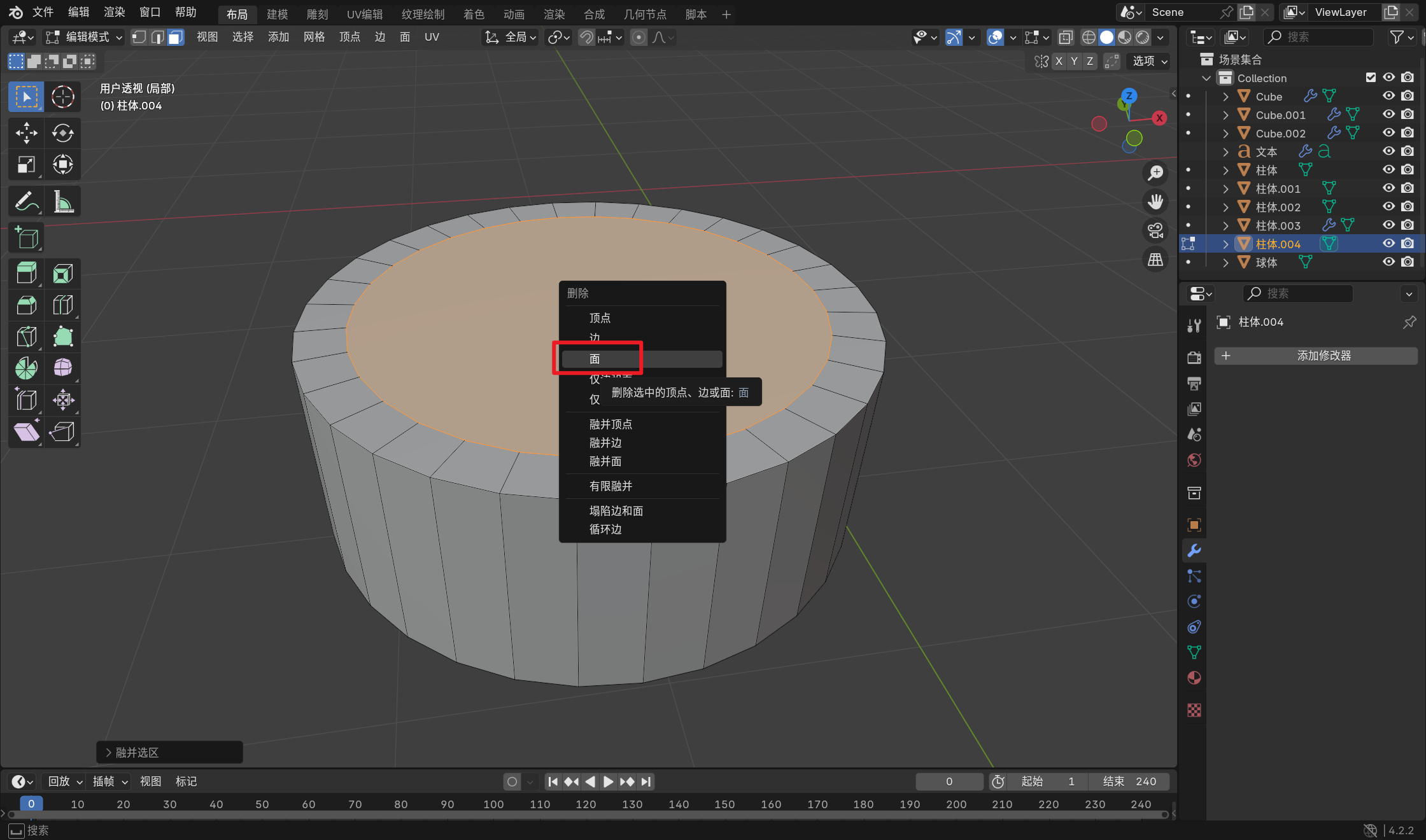

我们想给这个柱体掏个洞，进入隔离模式（选中物体按 / 键），然后选中两个面，对两个面进行按键 i 进行内插面和 x 键删除面

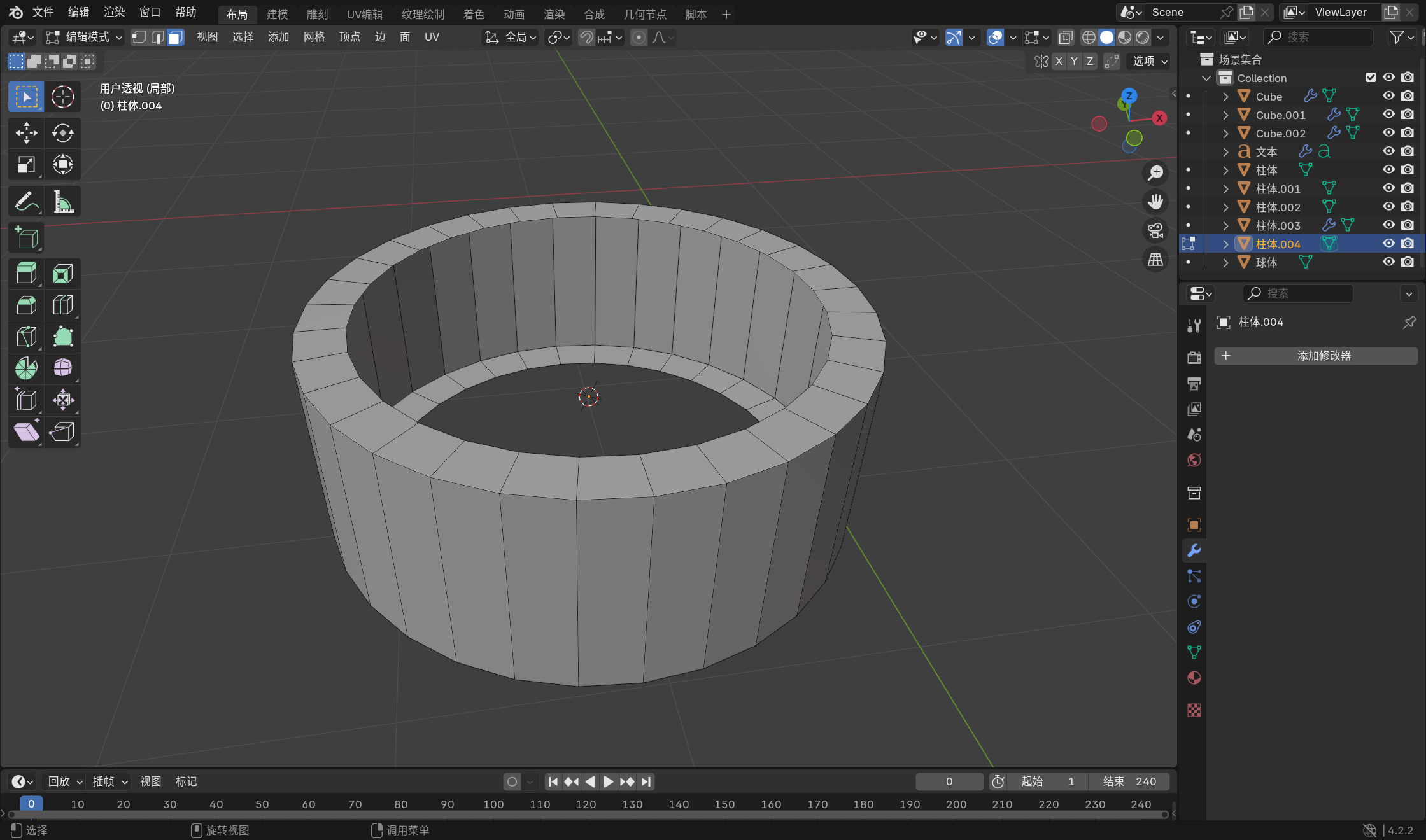

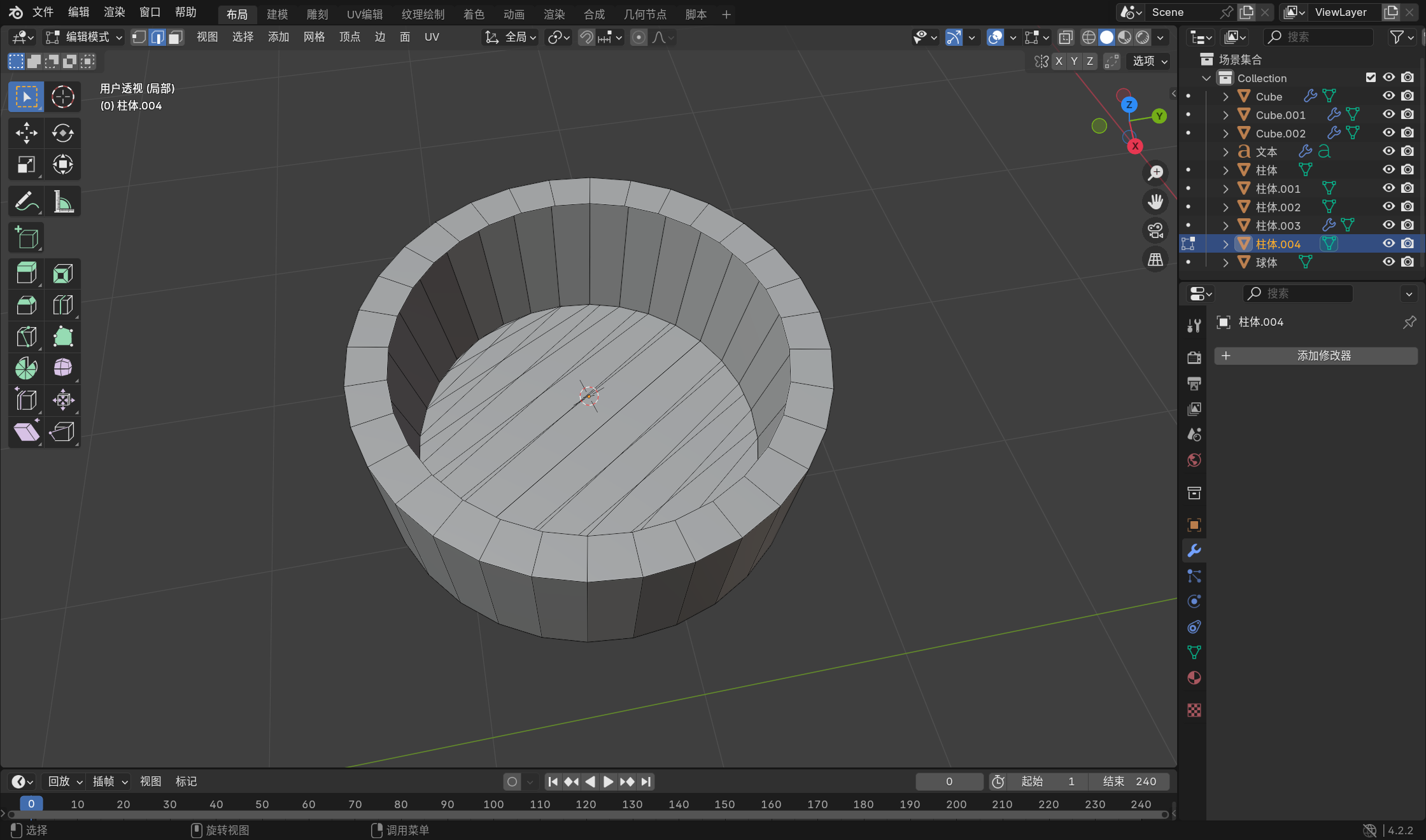

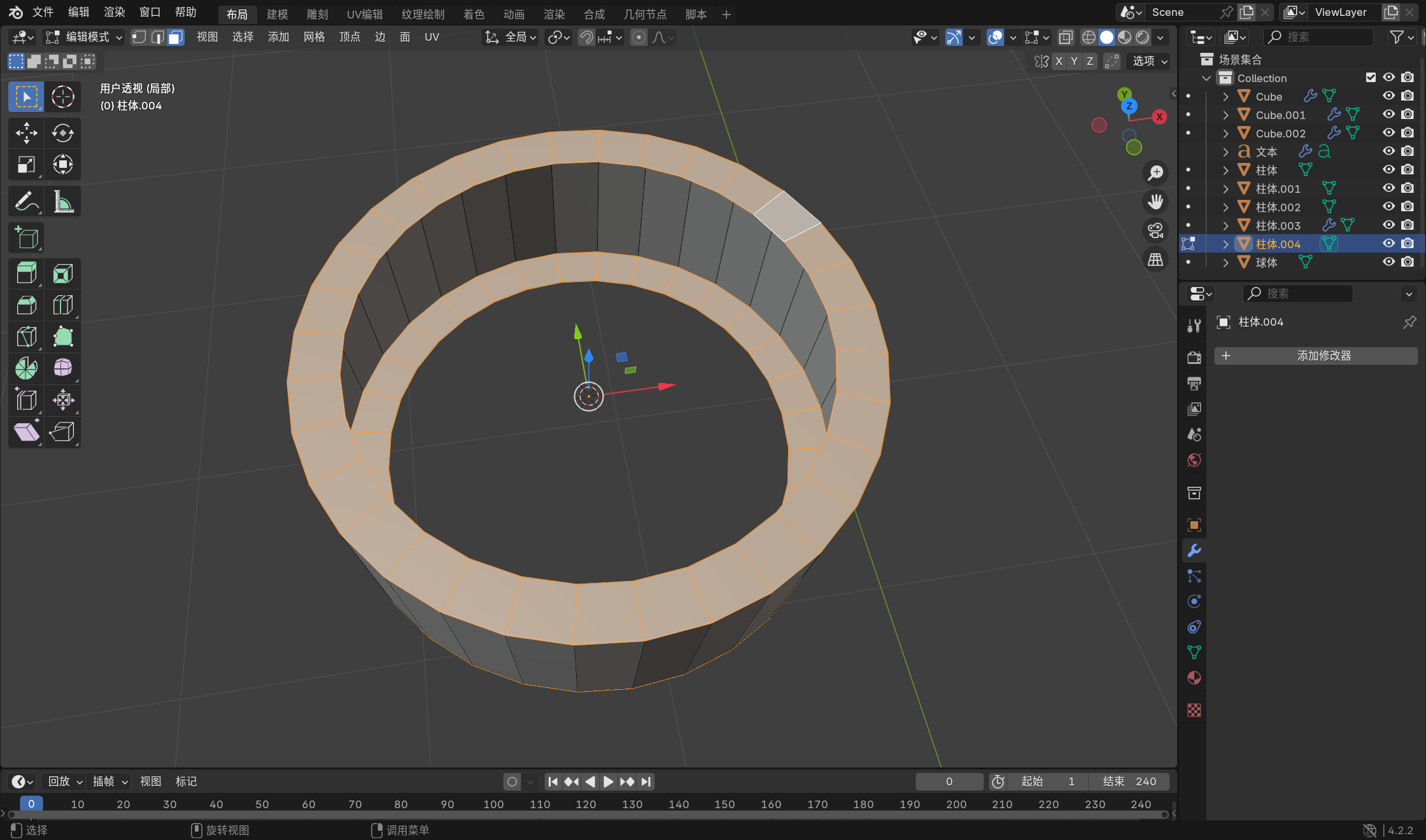

这样，柱体就会变成：

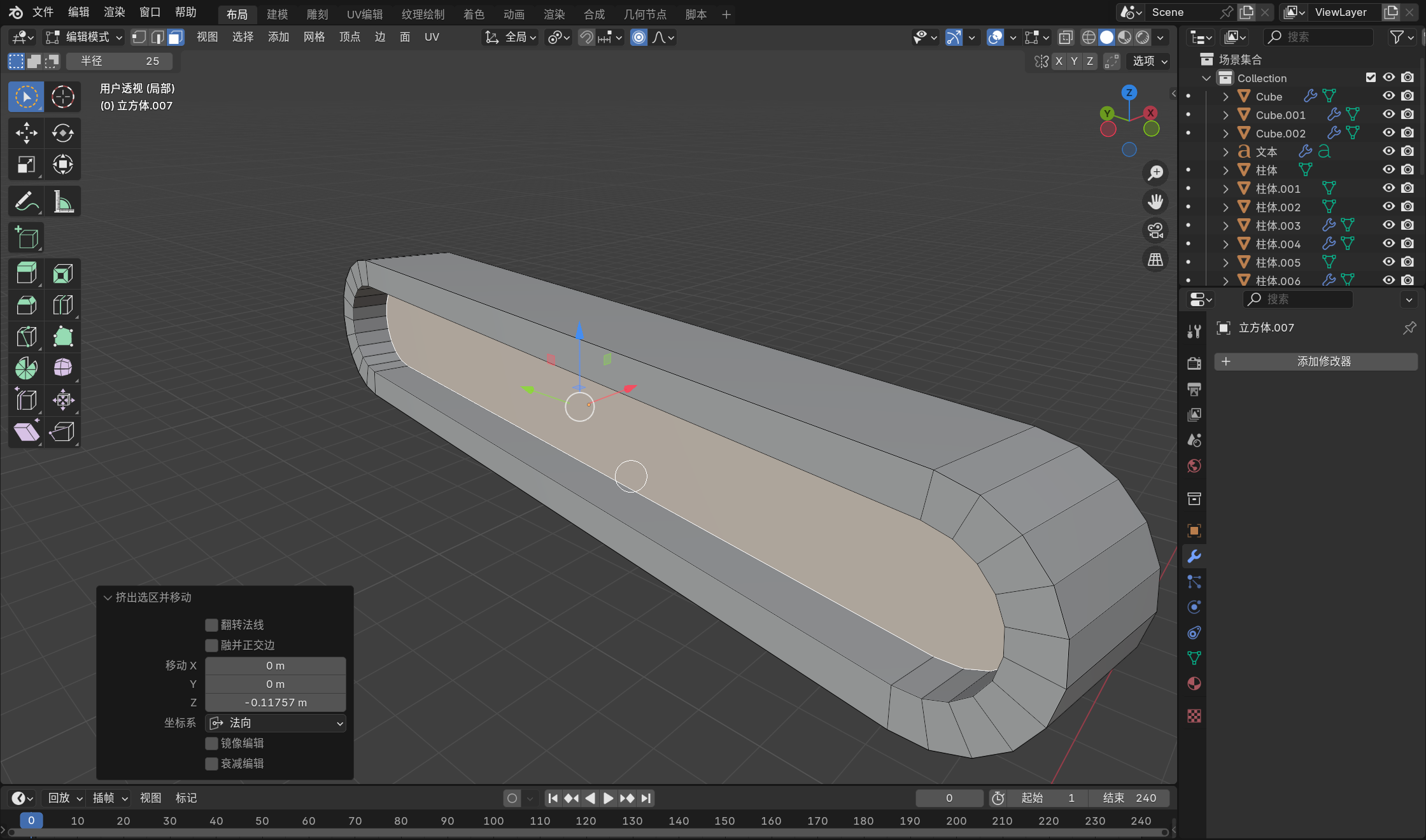

我们希望为一个管道，所以需要将alt + 选择循环边，然后shift + alt +选择另一个循环边

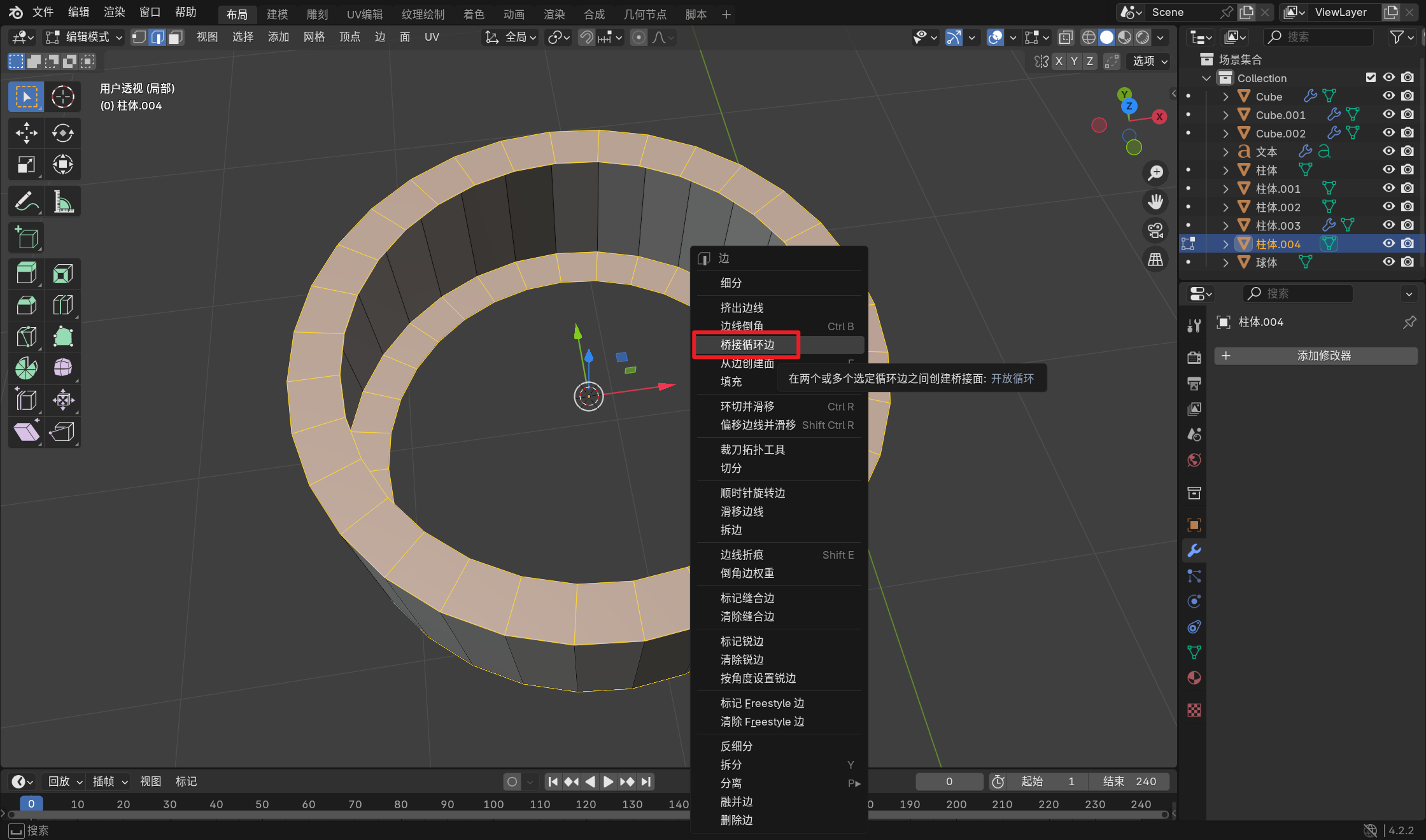

 此时选择模式为边，然后右击选择桥接循环边

我这个管道制作没有成功，不过效果还是完成了

 记住，退出隔离模式（/，且输入法为英文），这样第一个管道的效果就制作完成了

将第一个管道进行复制，做第二个管道

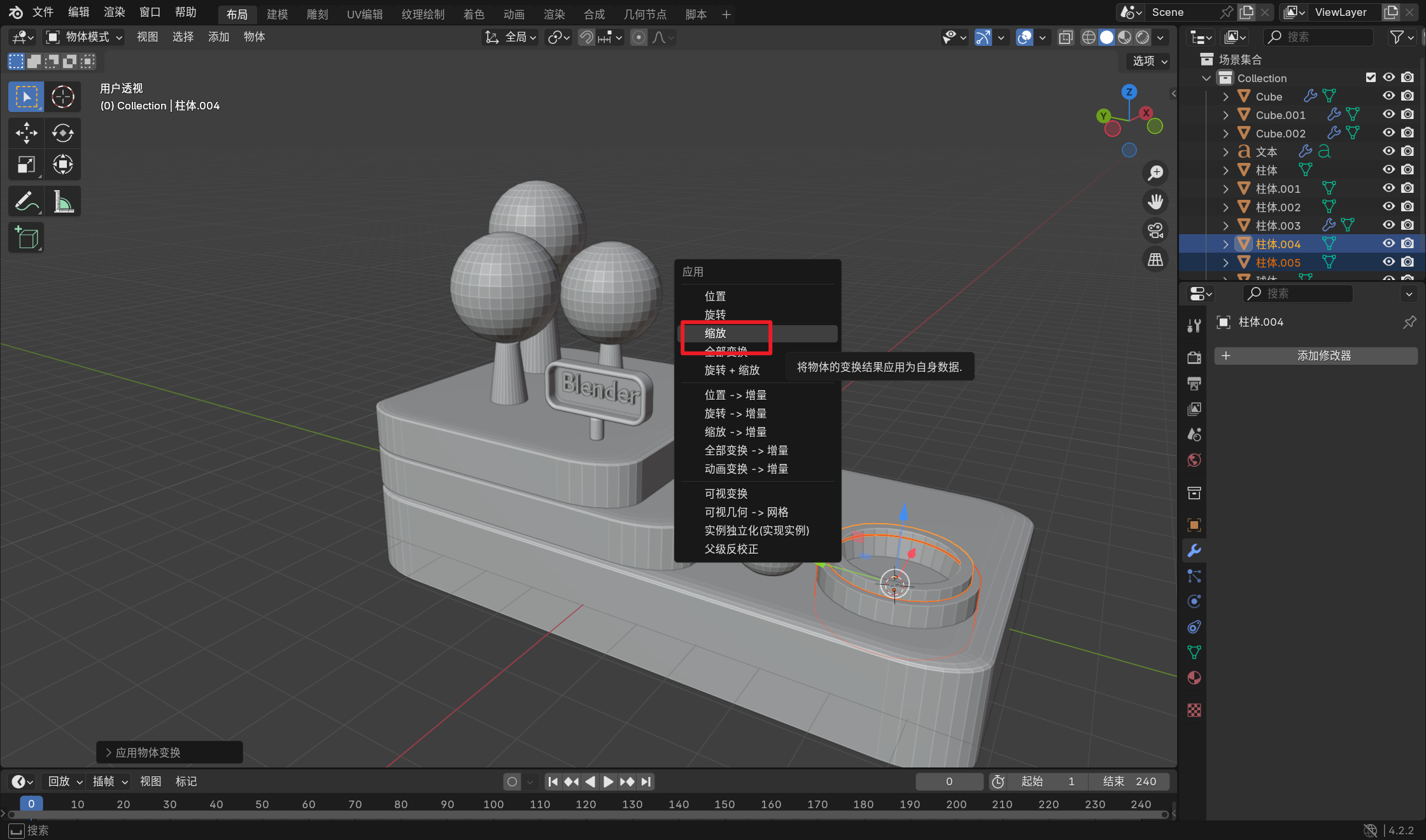

然后选中两个管道，通过ctrl + a对其进行缩放

给中间的管道，添加倒角

然后关联修改器给第二个管道

说明：因为我之前的管道制作失败，并跳过了，所以这一步骤我就省略了

（5）制作火箭

4. 接着，要在管道的正中心做个火箭，那么需要先将游标添加到管道的正中心位置

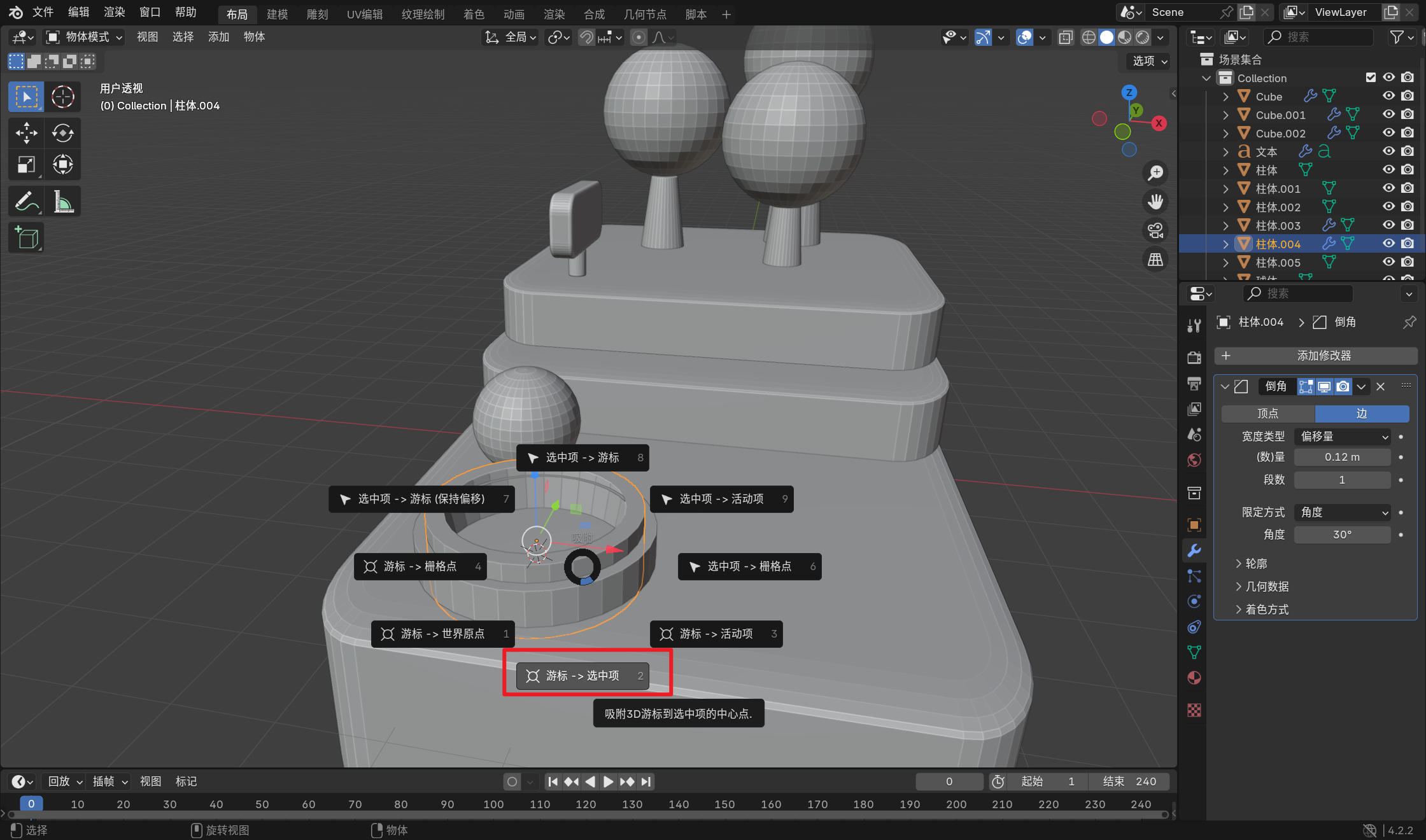

通过选中物体，shift + s，这样将游标放到物体的正中心位置

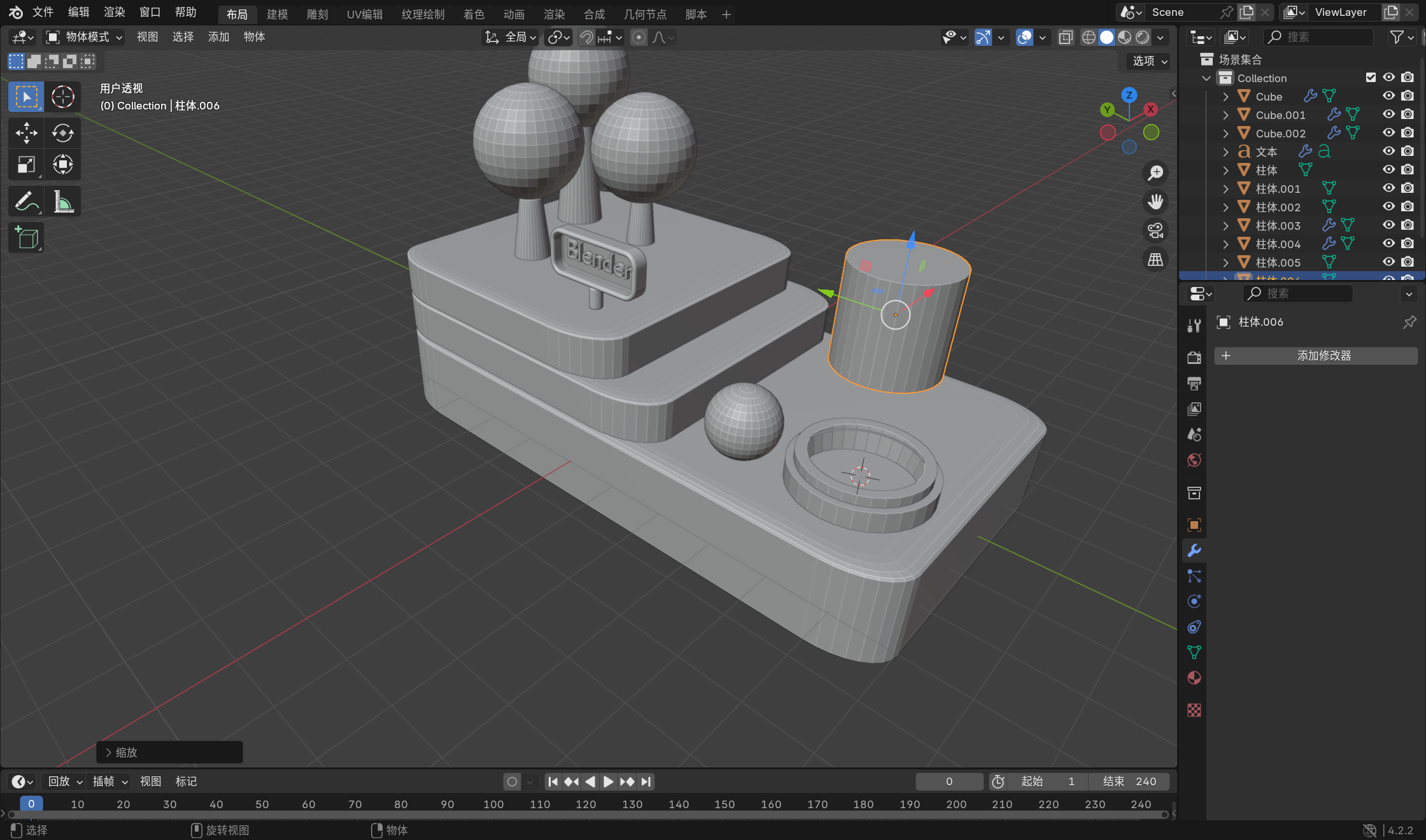

在正中心创建圆柱体，然后向上移动

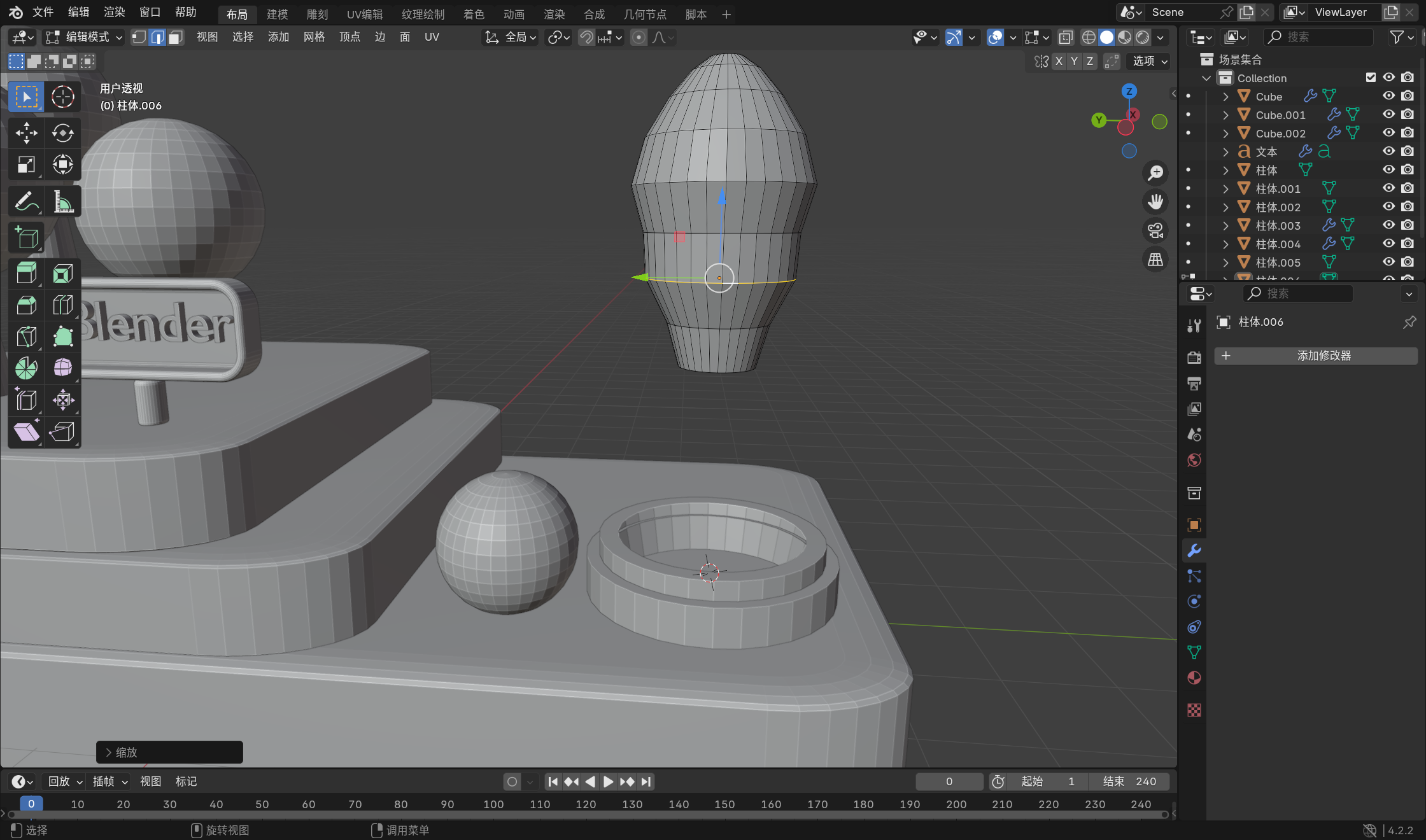

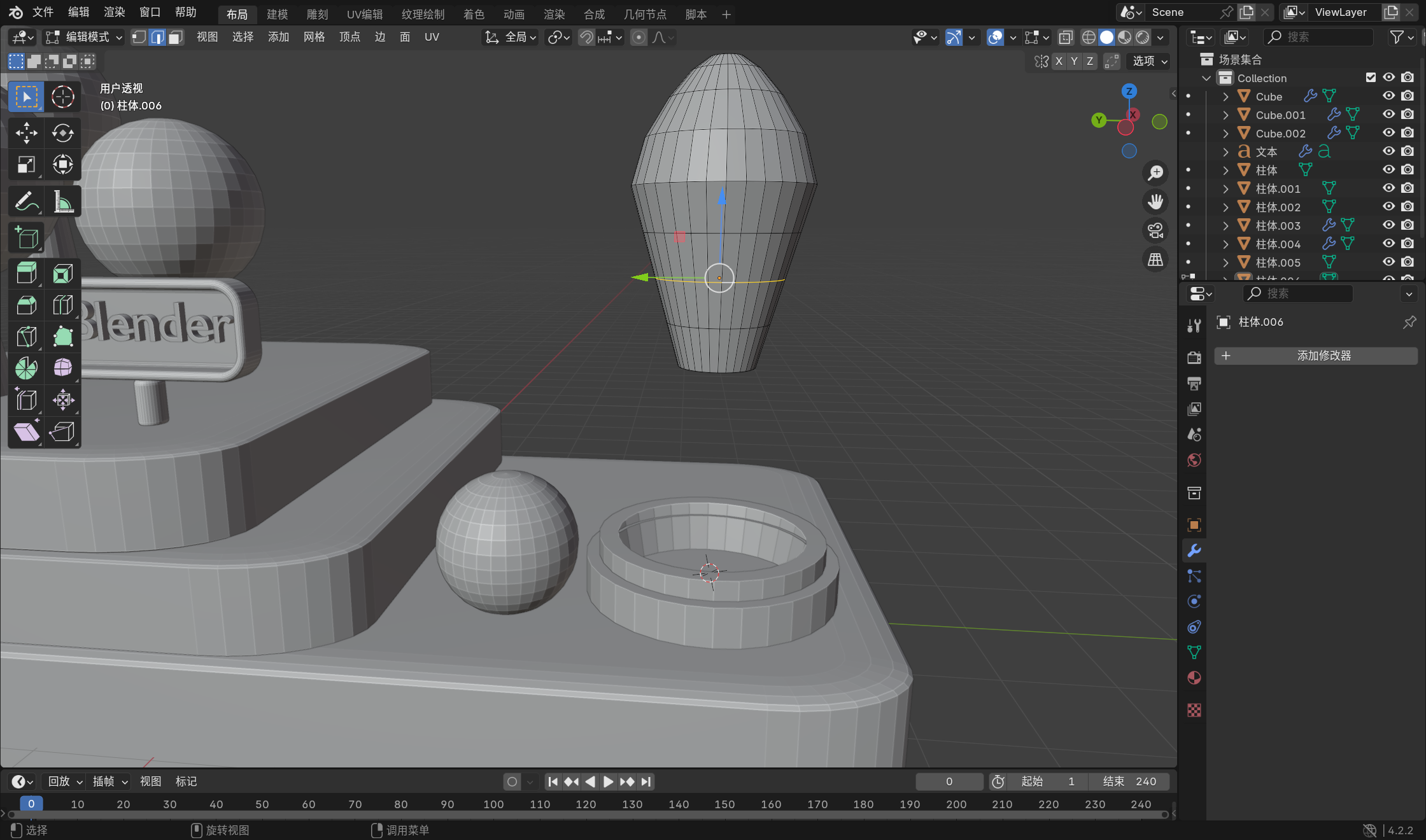

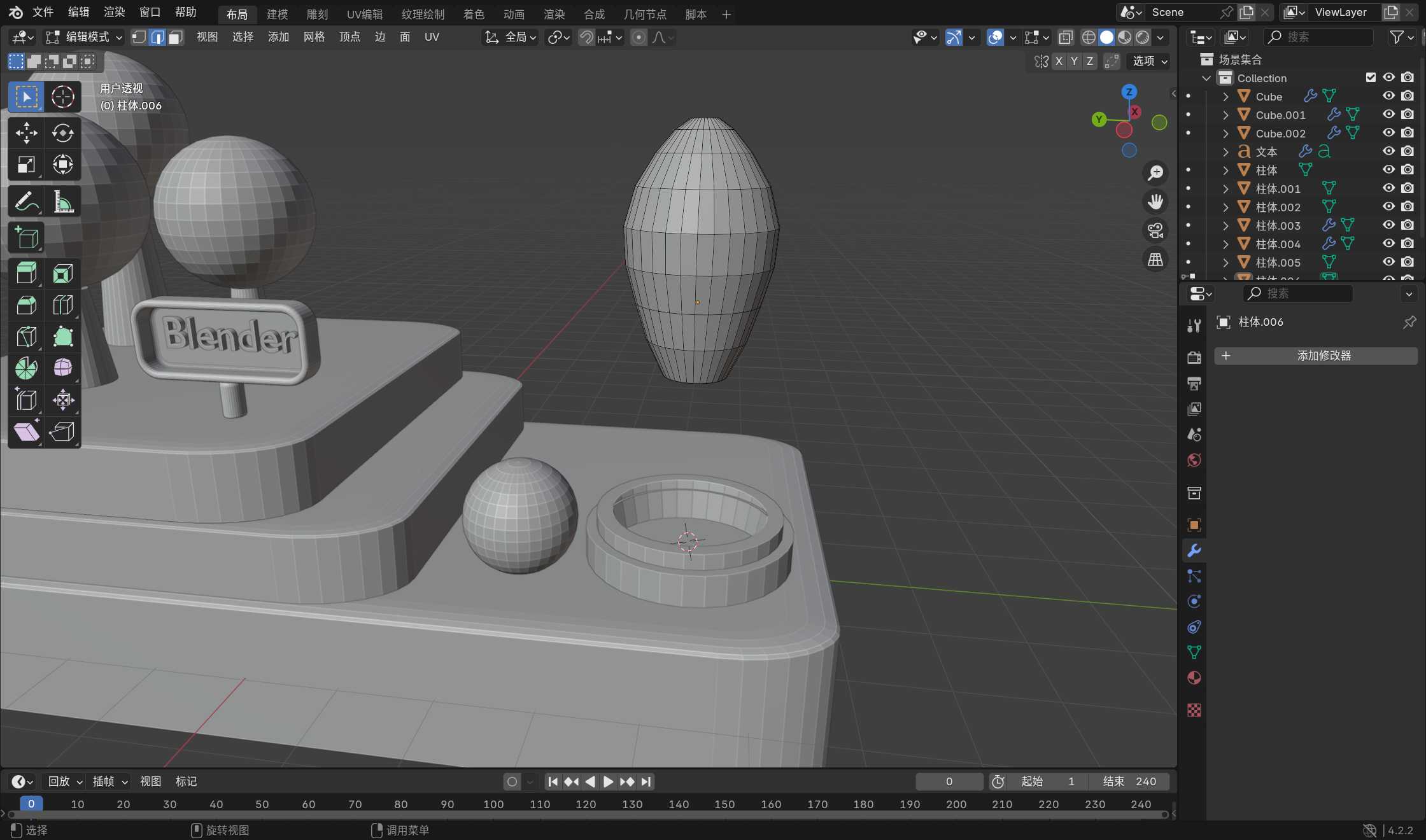

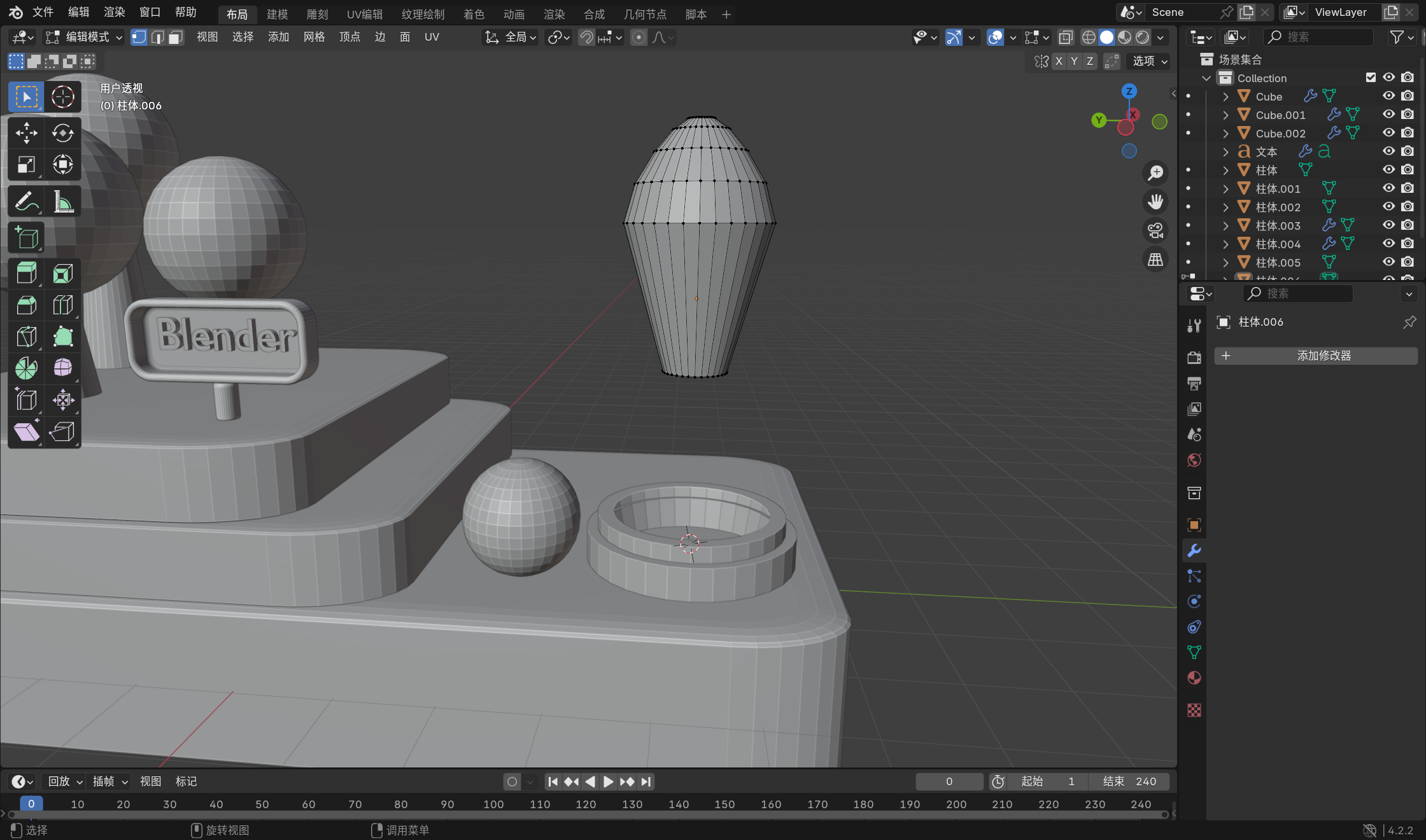

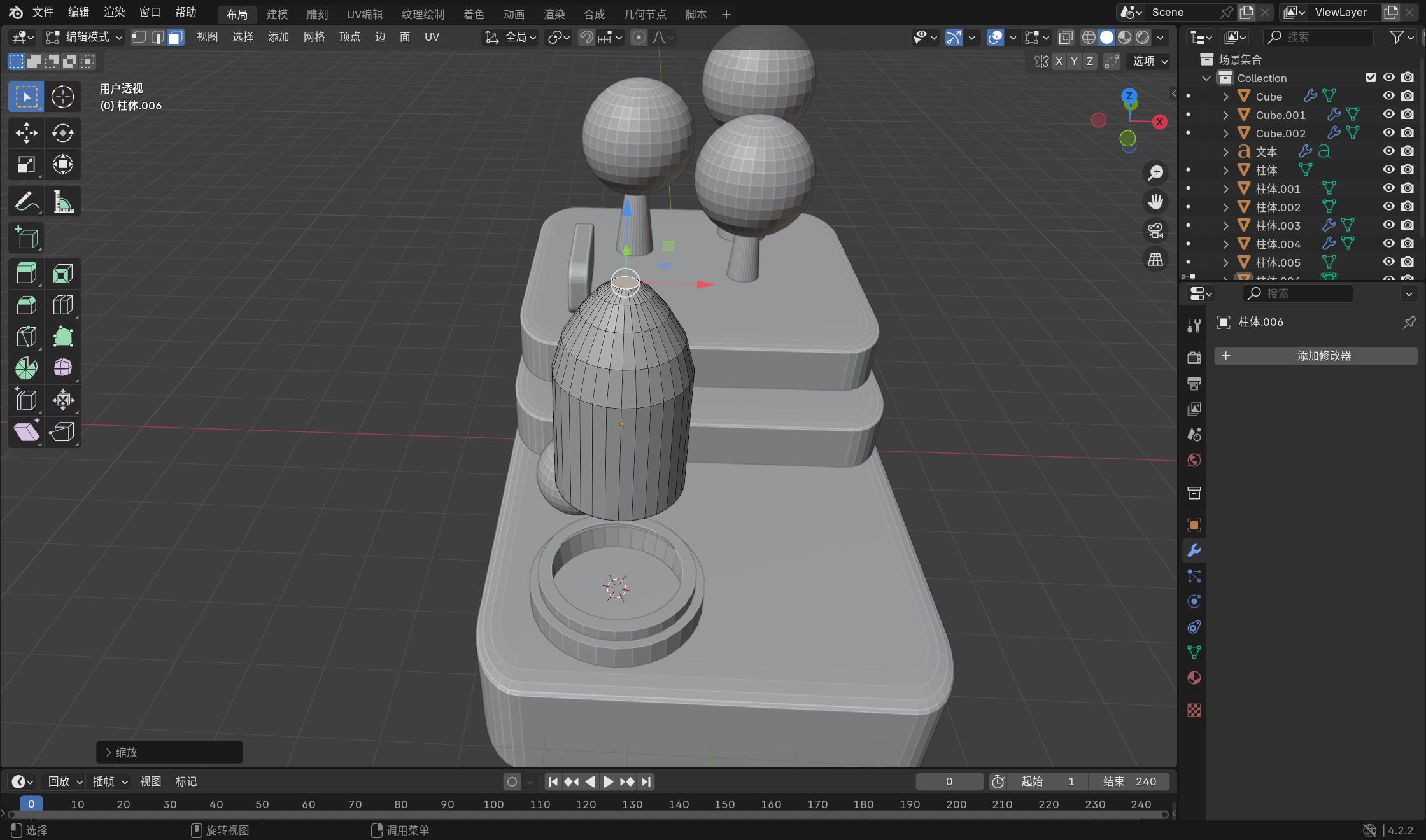

进入编辑模式，选中最上的面，将其挤出（按键e）并再进行面缩小（按键 s），反复操作几次后，制作的火箭头效果

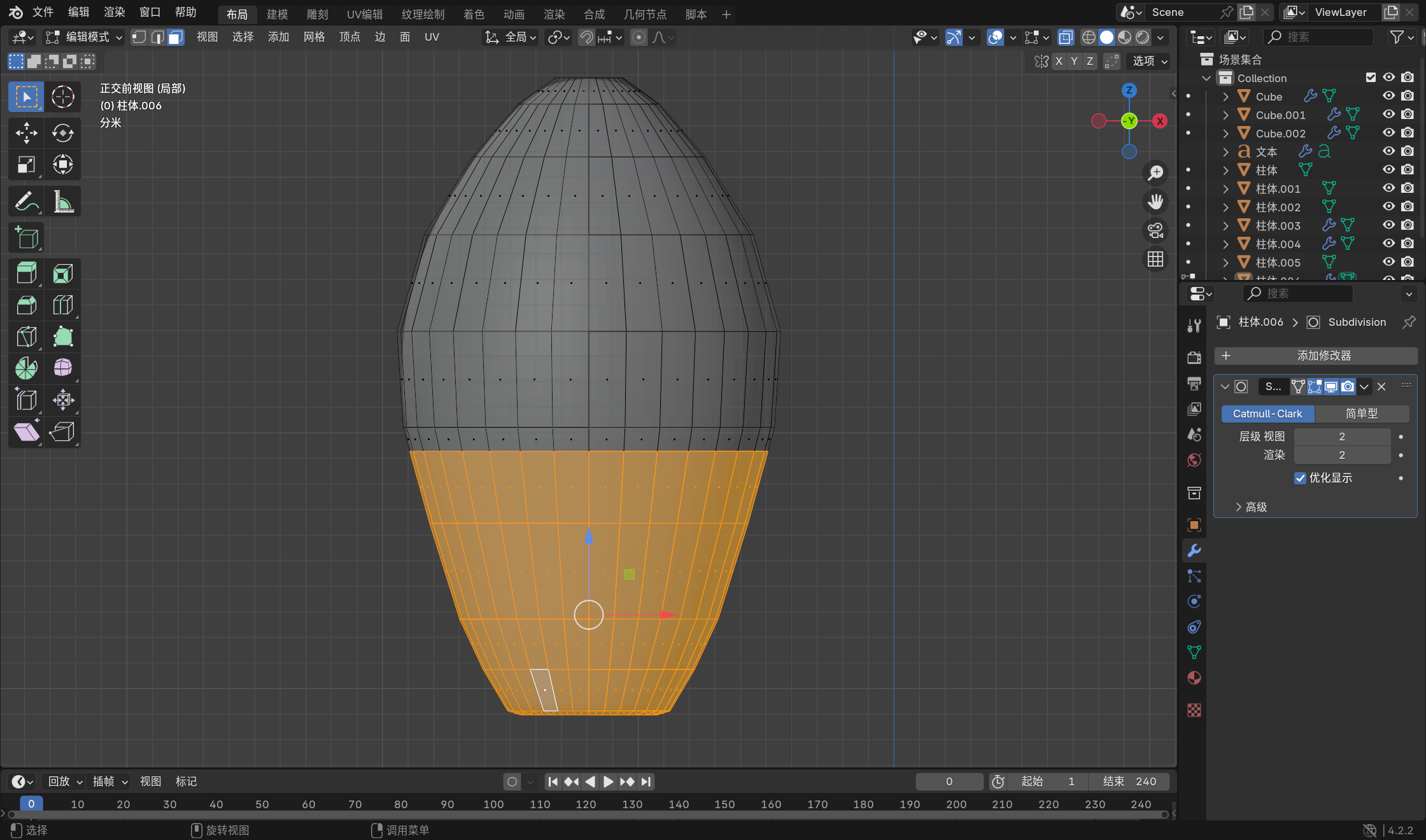

现在开始制作火箭的下方，先将下面的面进行缩小先

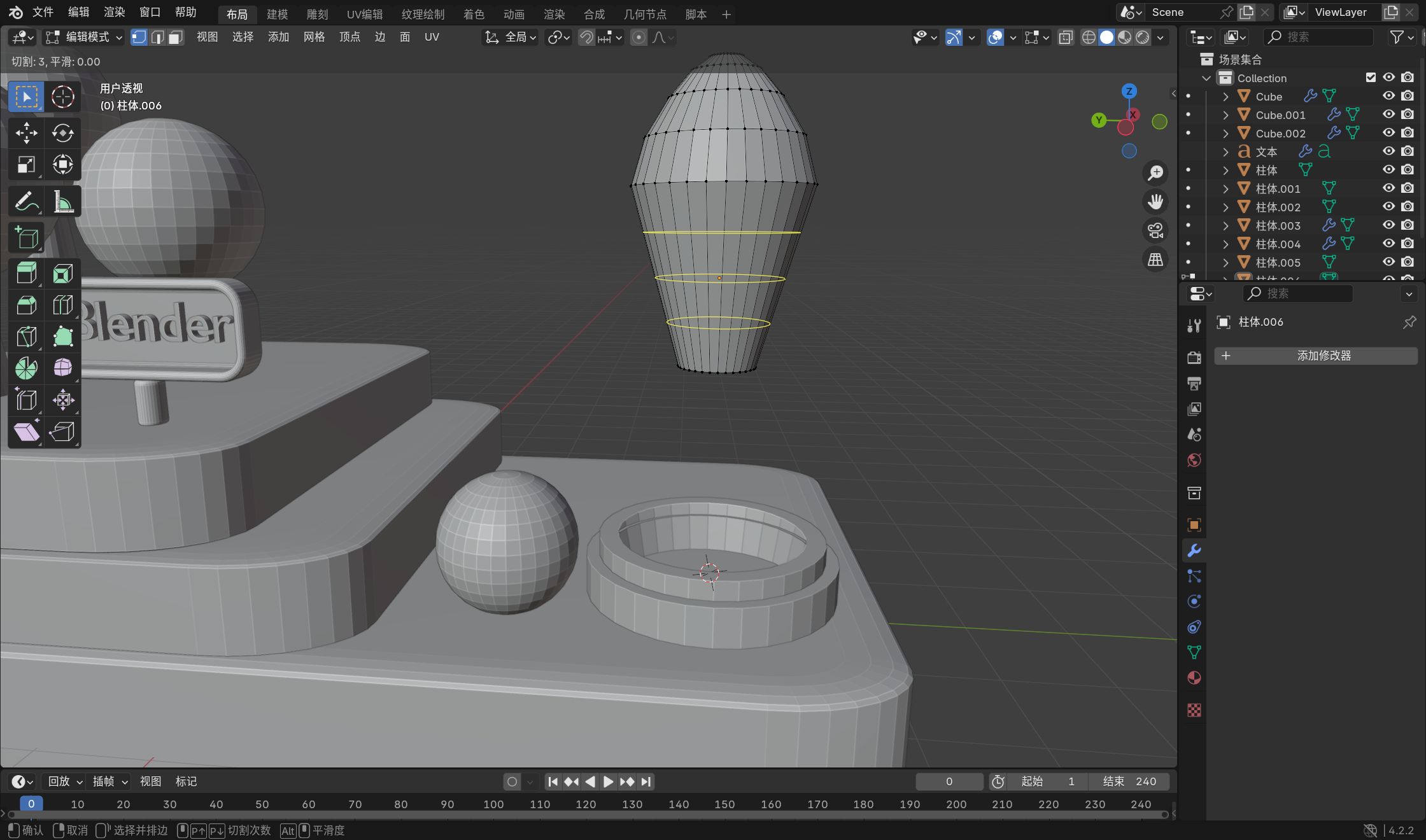

我们要做出平滑的效果，那么需要使用到编辑模式中的横切（ctrl + r），将其分为三段（通过鼠标滑轮添加分段数量）



 通过alt + 选择边，这样选择了环

再通过s进行调整，得到

同理，其他的也是如此调整，调整后的物体为：

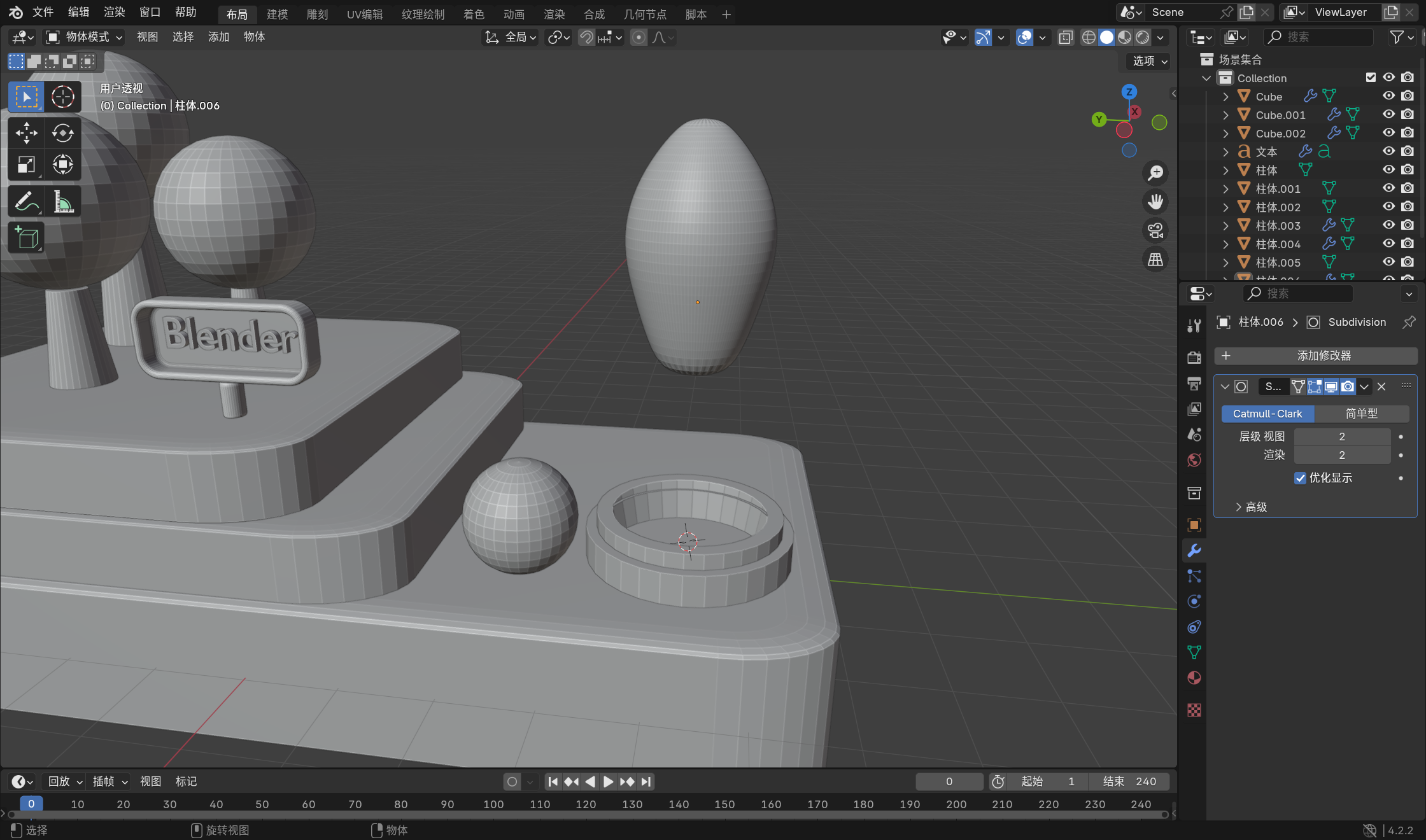

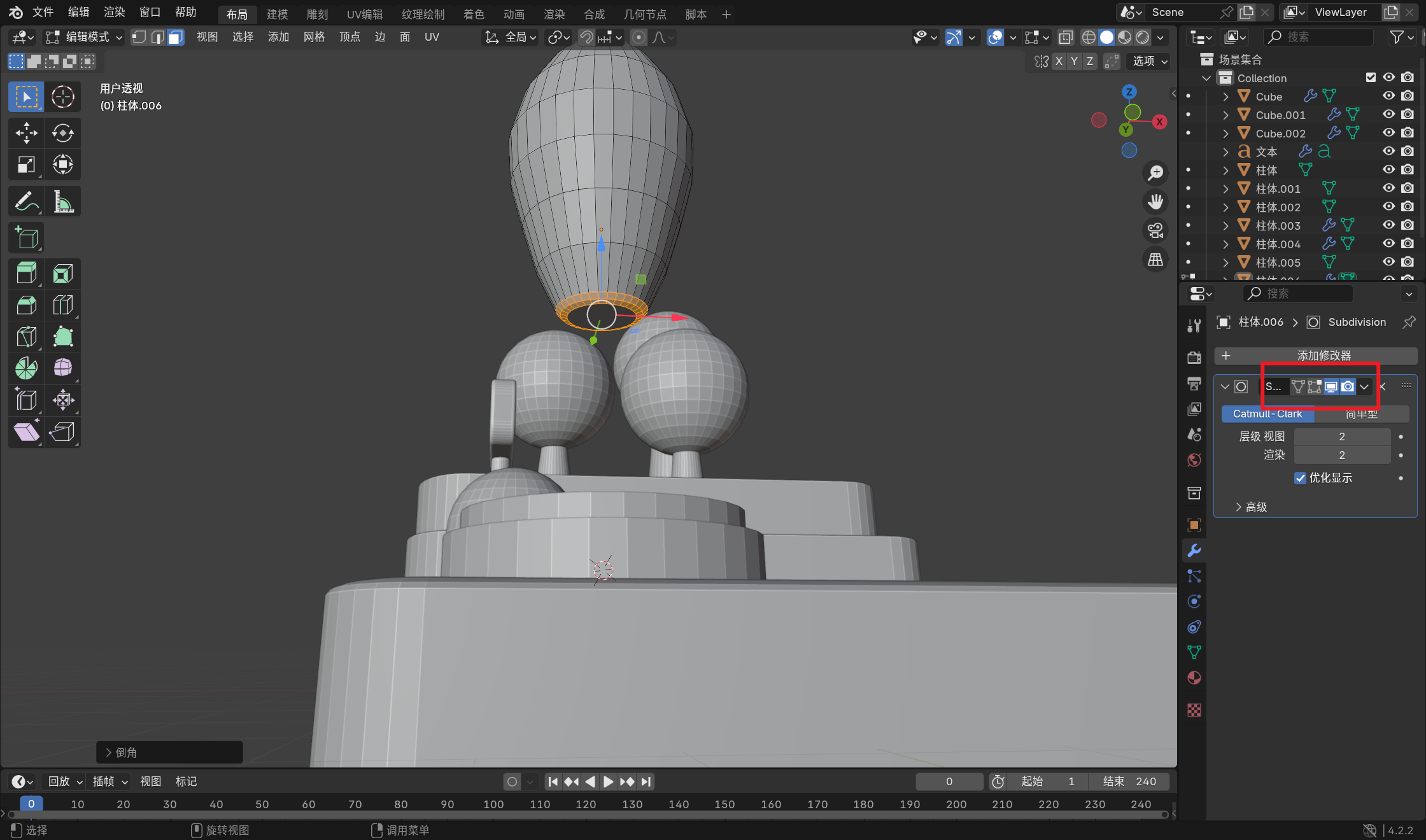

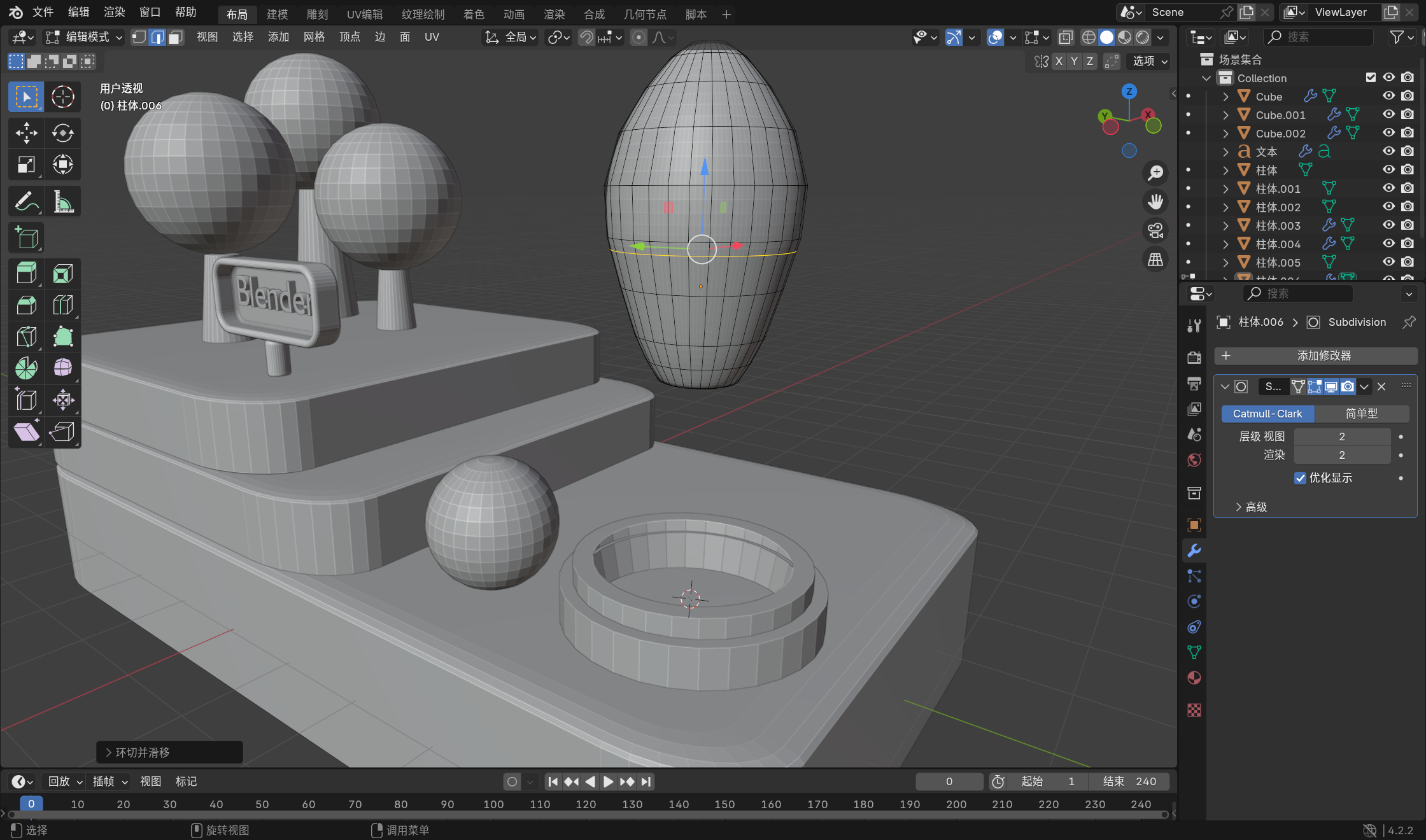

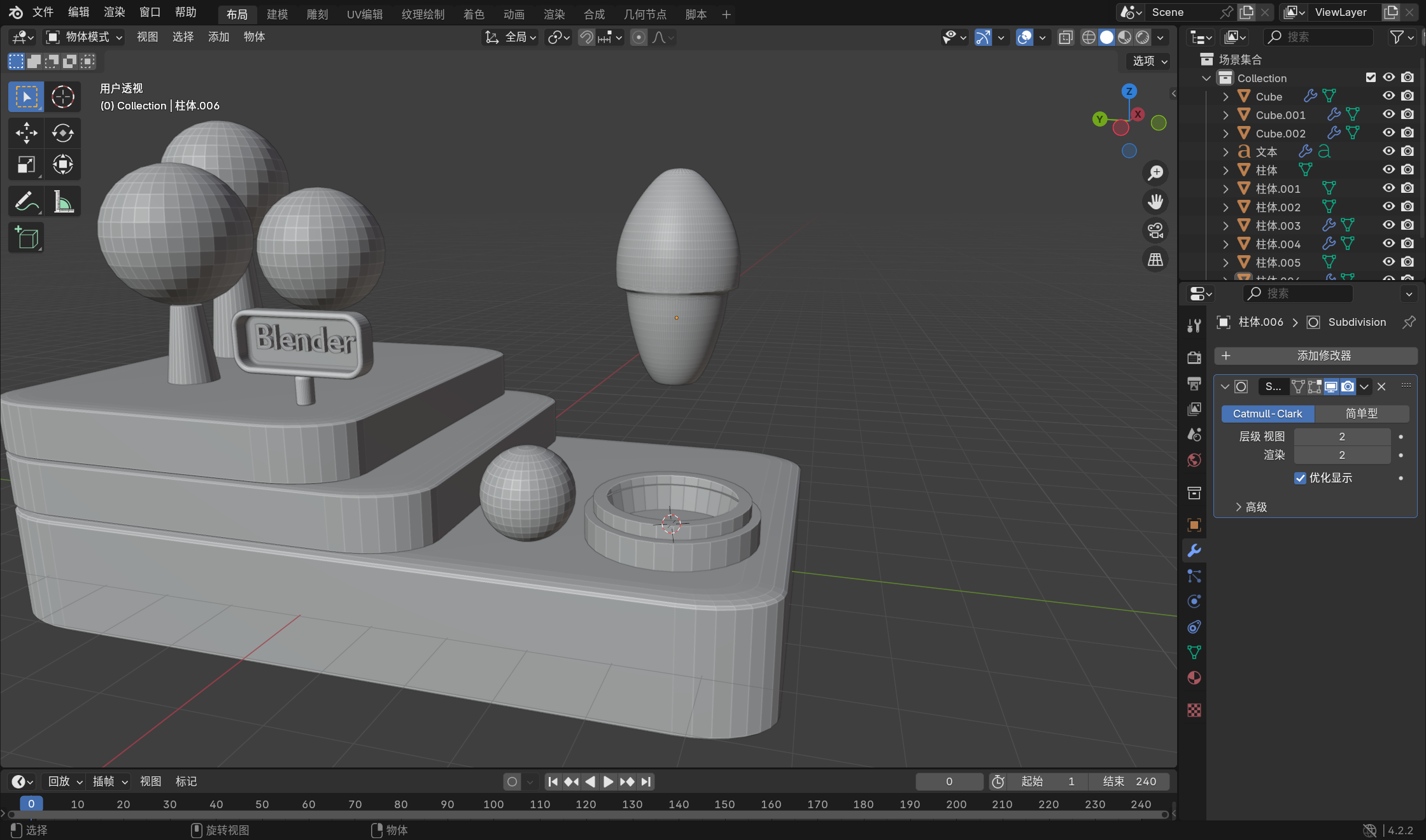

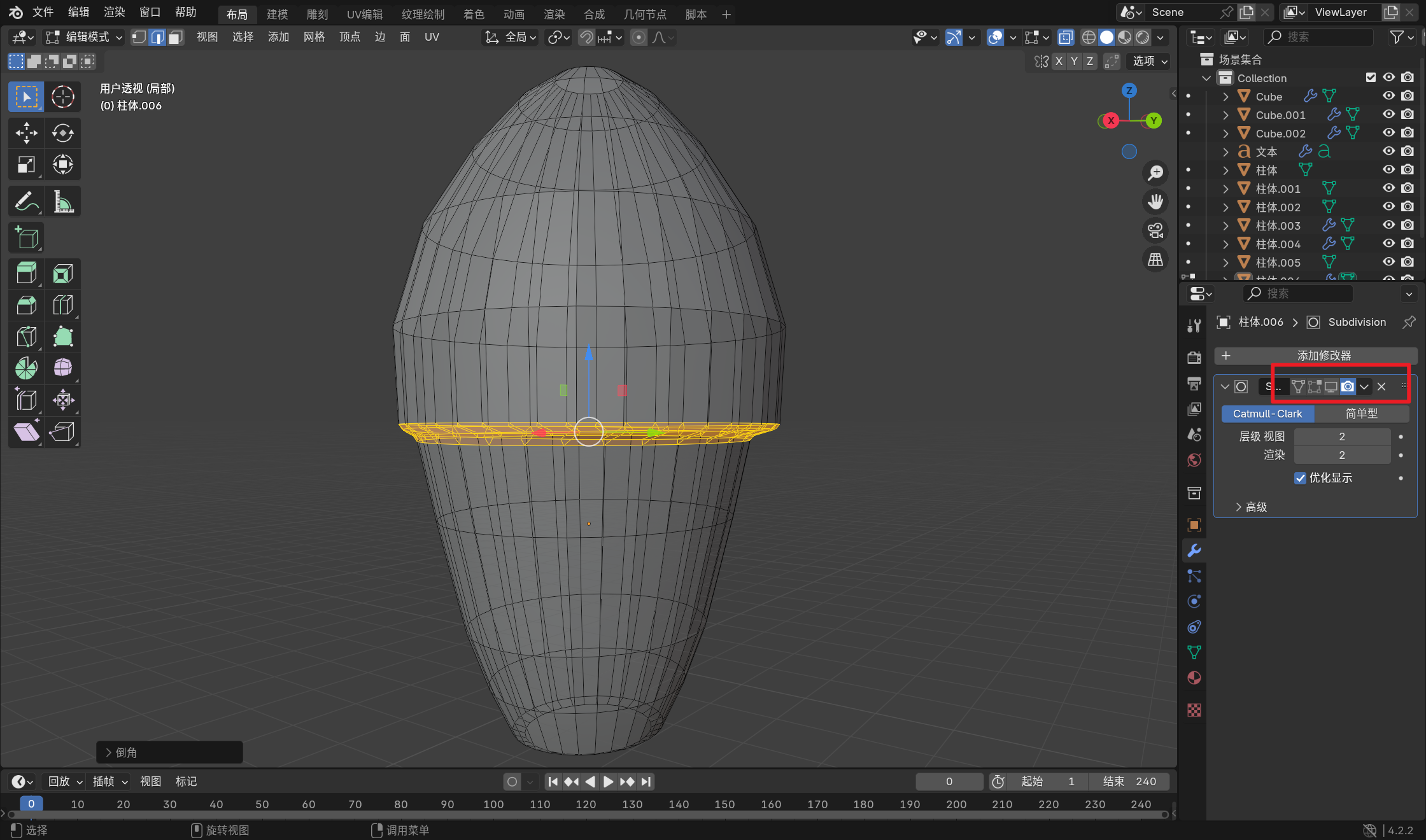

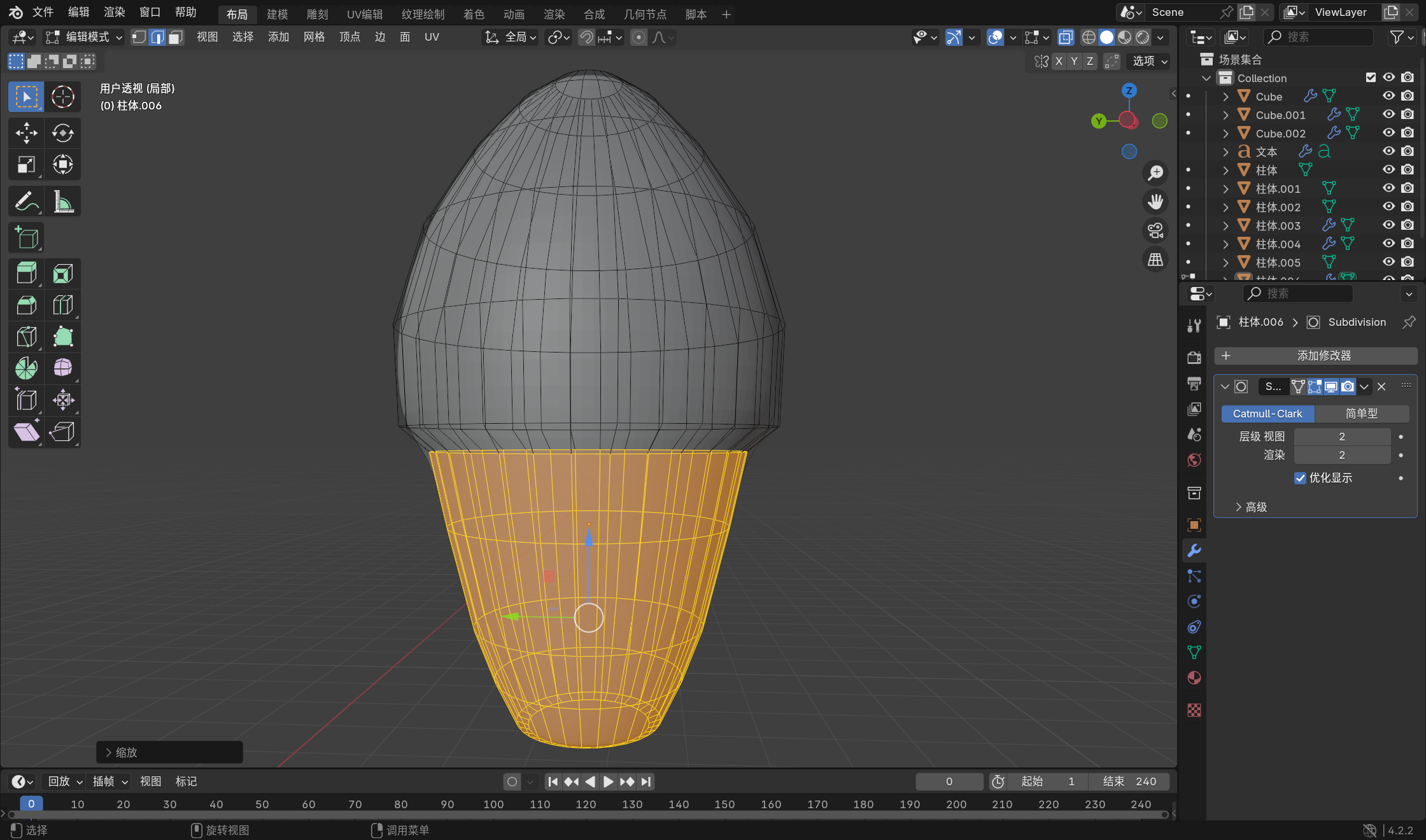

返回物理模式后，对物体细分曲面（ctrl + 2）

在编辑模式下，选择底部的面，添加倒角（ctrl + b）

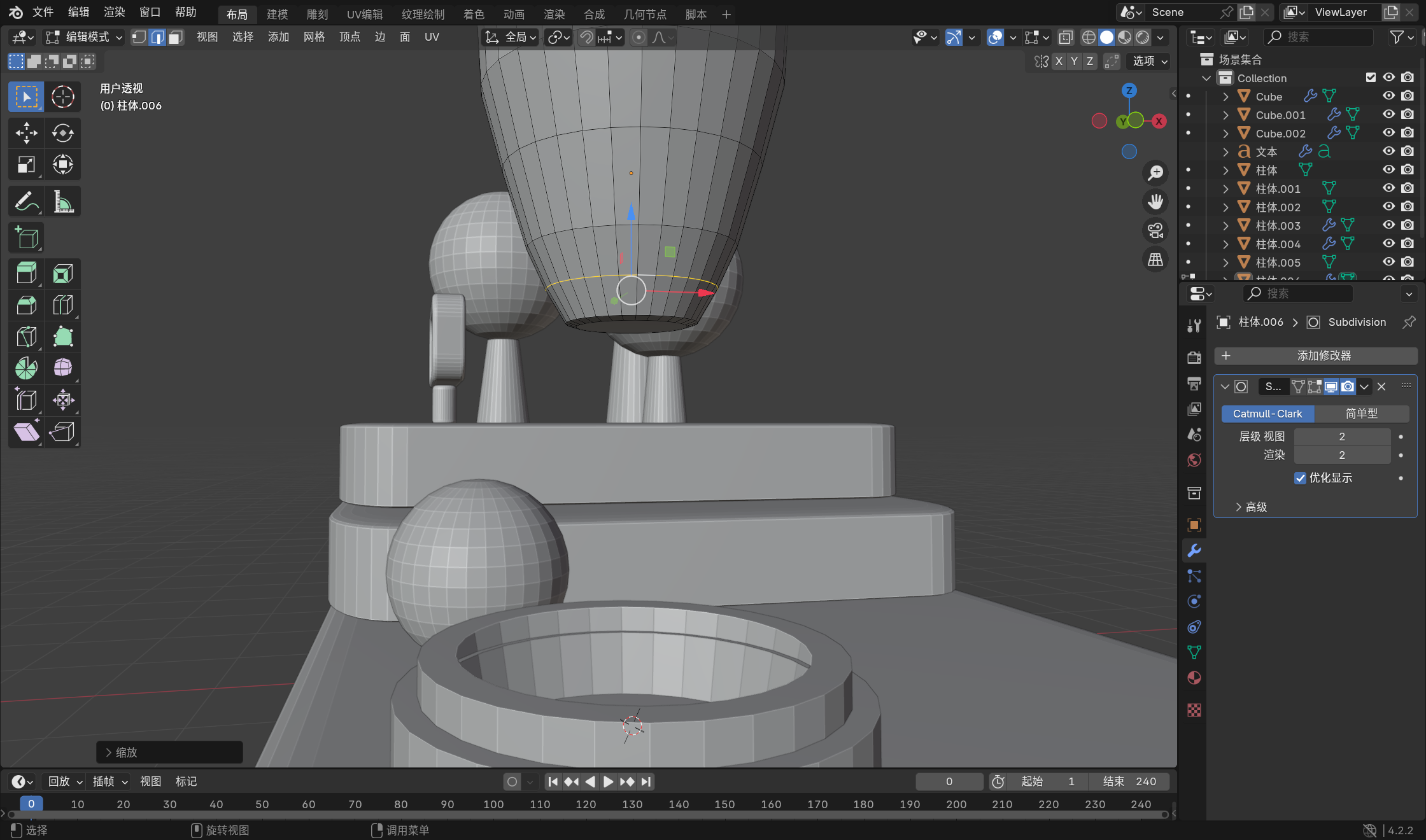

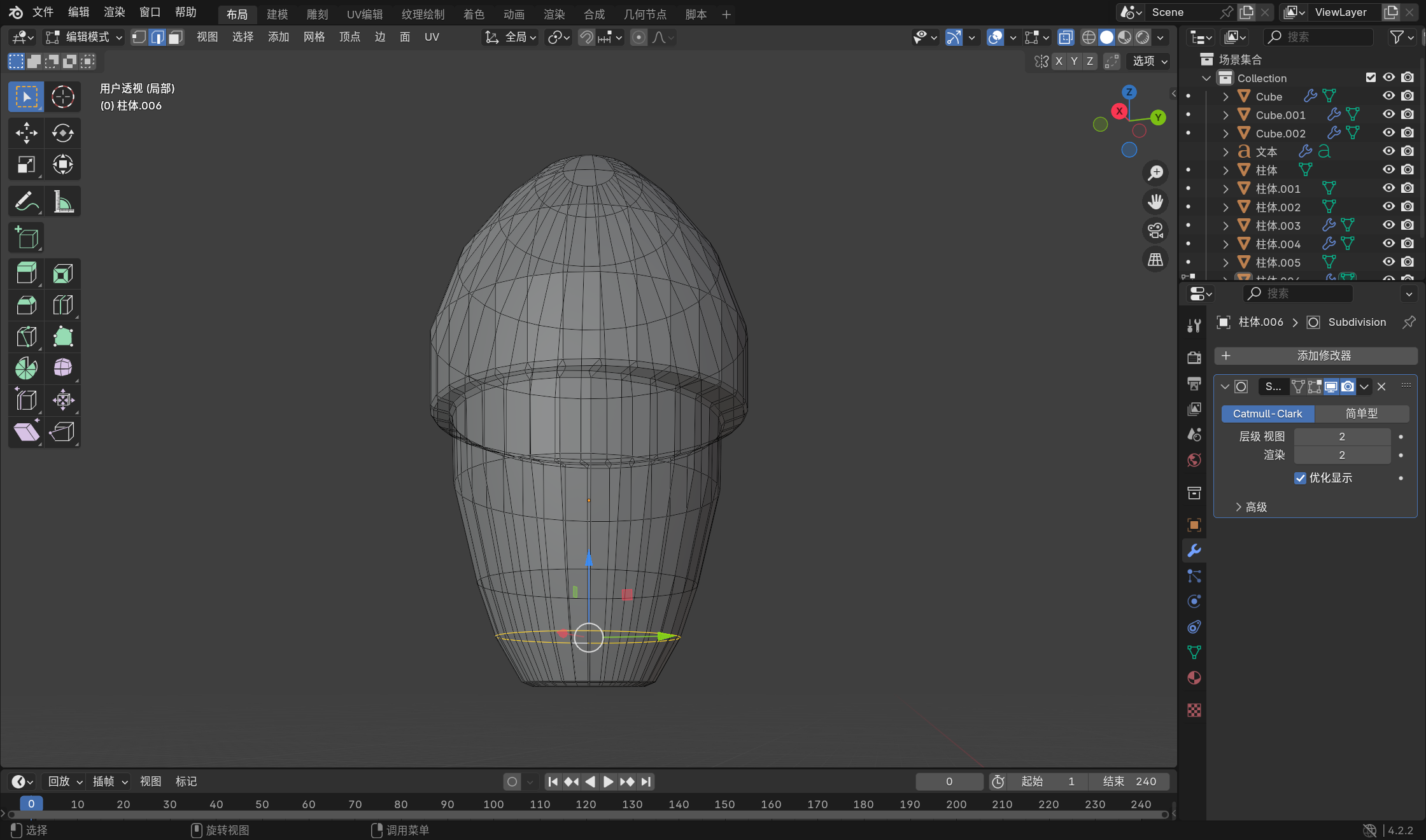

 现在还不是那么圆滑，可以选择alt + 边（选中环），通过g + g将移动并缩放，弄更加圆滑些



 通过ctrl + r 对该位置加条环

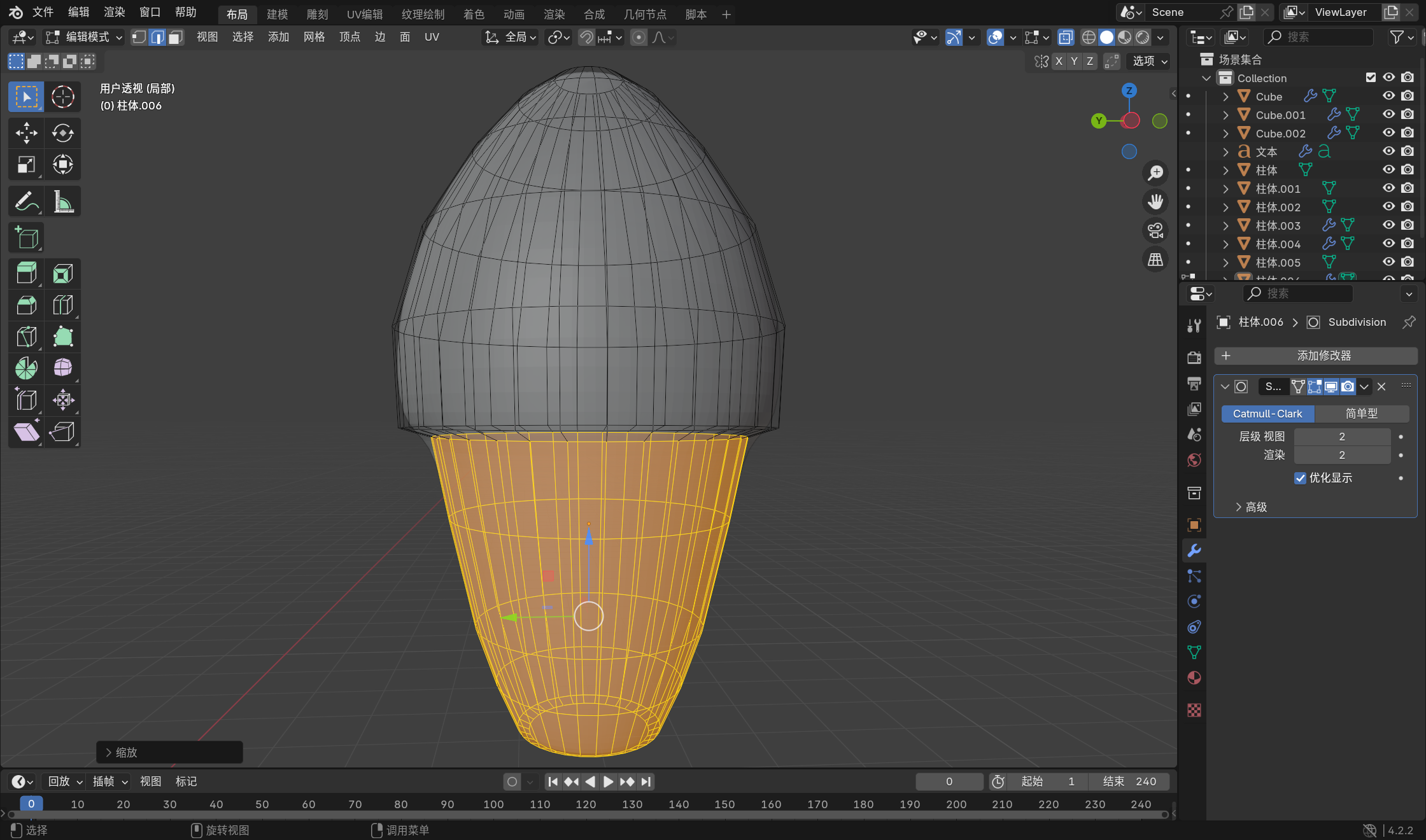

然后，进入透显模式，选中下面的所有面

返回选择模式边，后通过s + y，进行缩放

再通过s + z 进行缩放

 然后ctrl + b添加倒角

调整一下下面的弧度（alt + 选中边）选中环后，通过s 进行调整

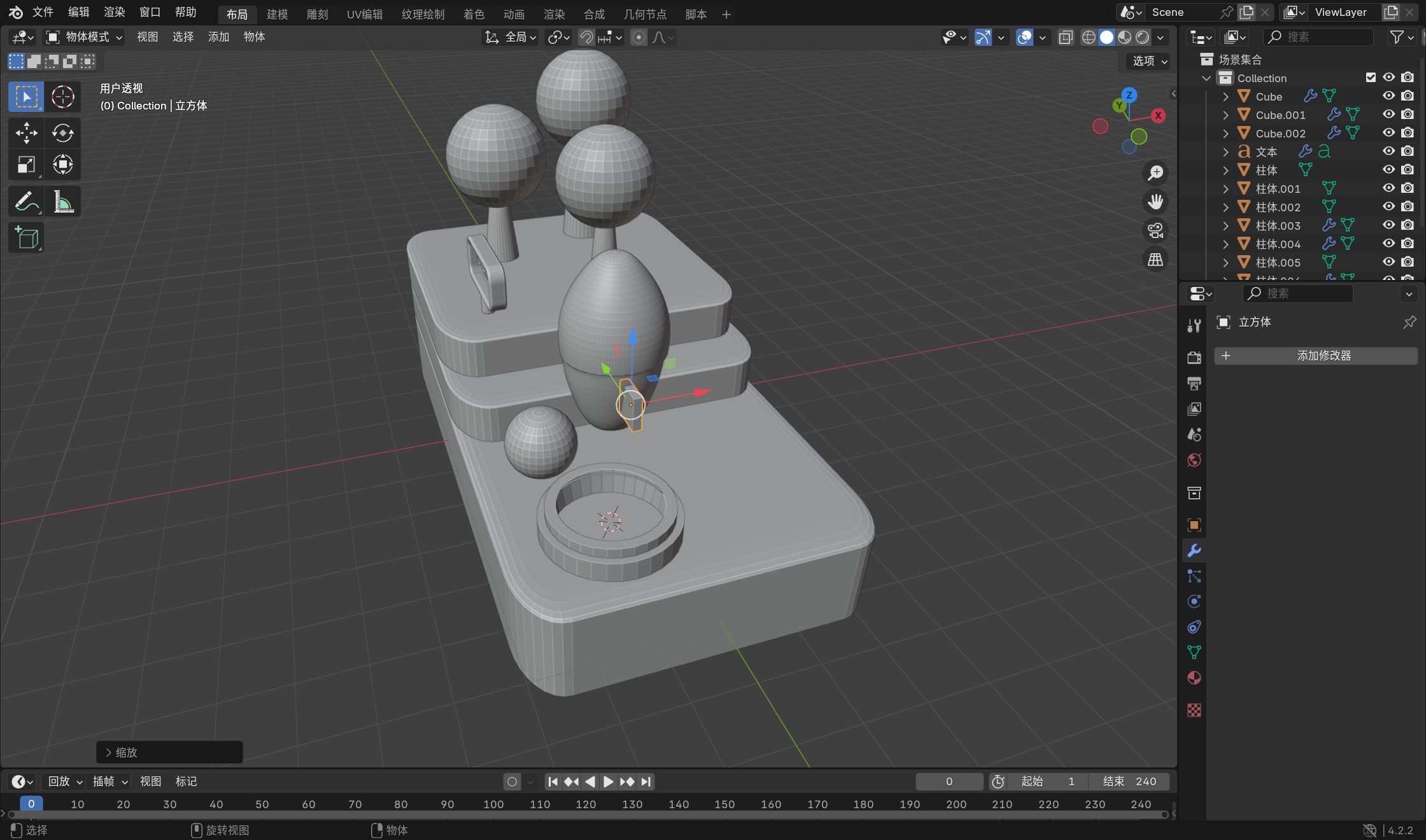

 大致的效果

现在开始制作火箭的机翼部分

创建立方体，然后缩小并移动到指定位置后，再进行s + x缩小

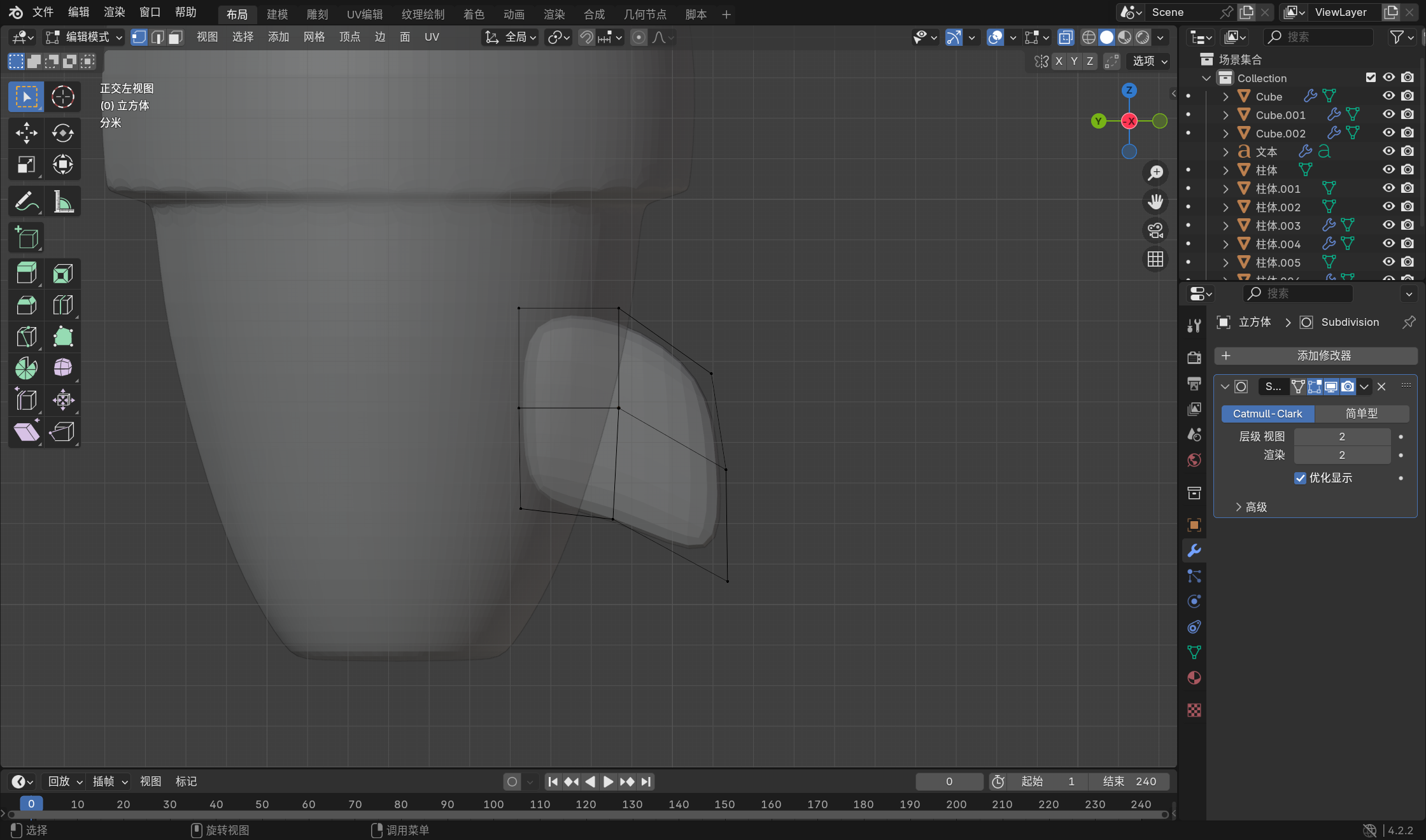

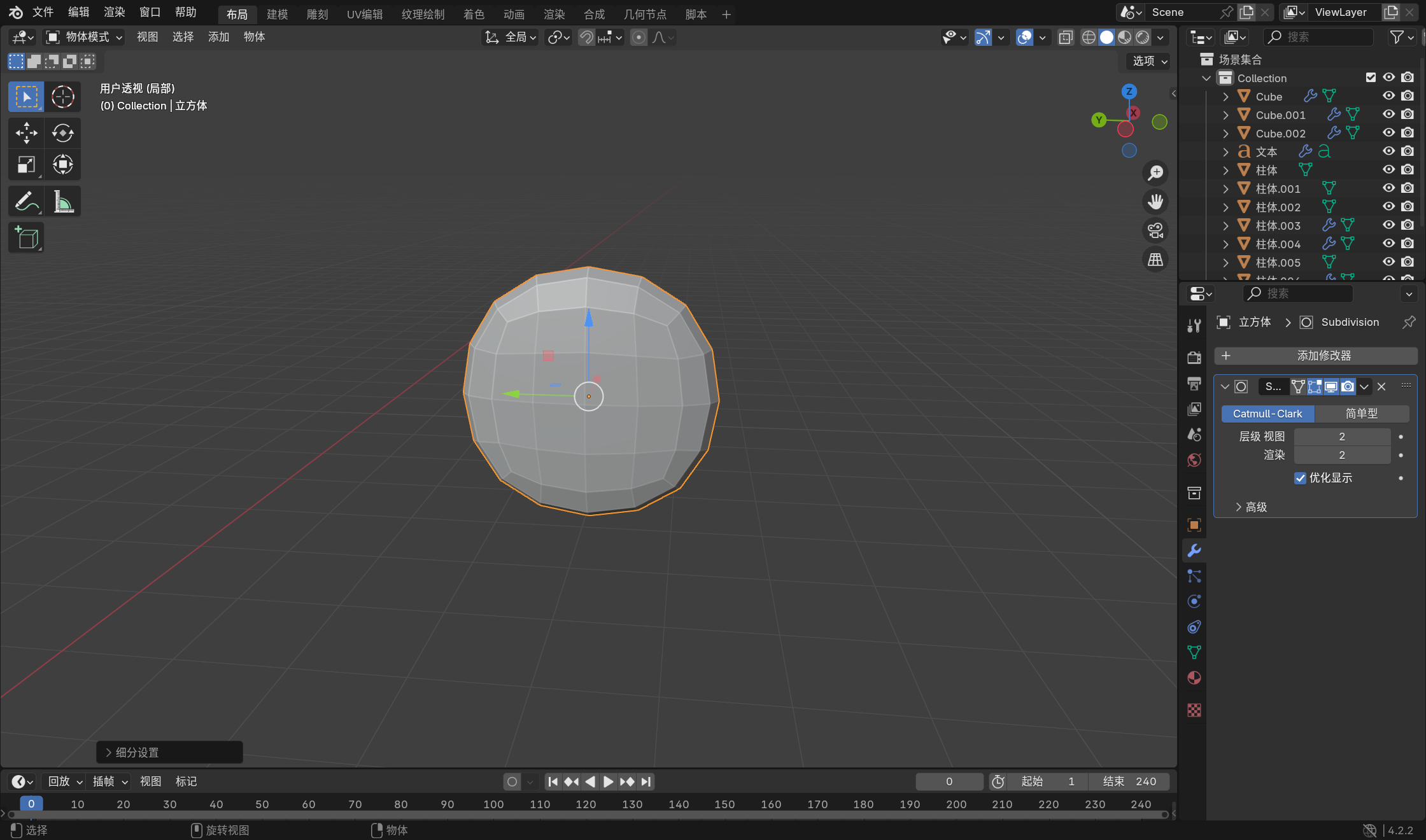

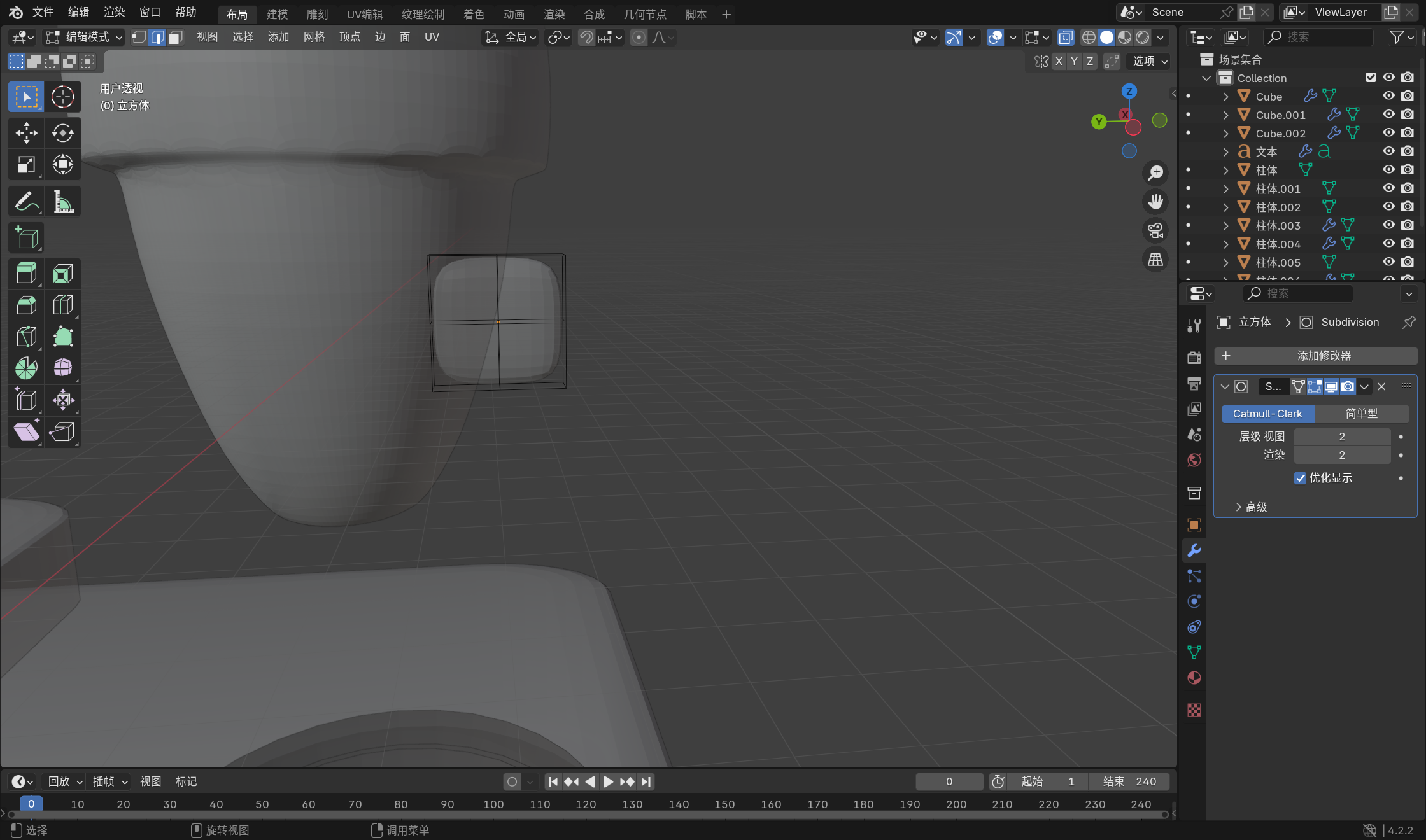

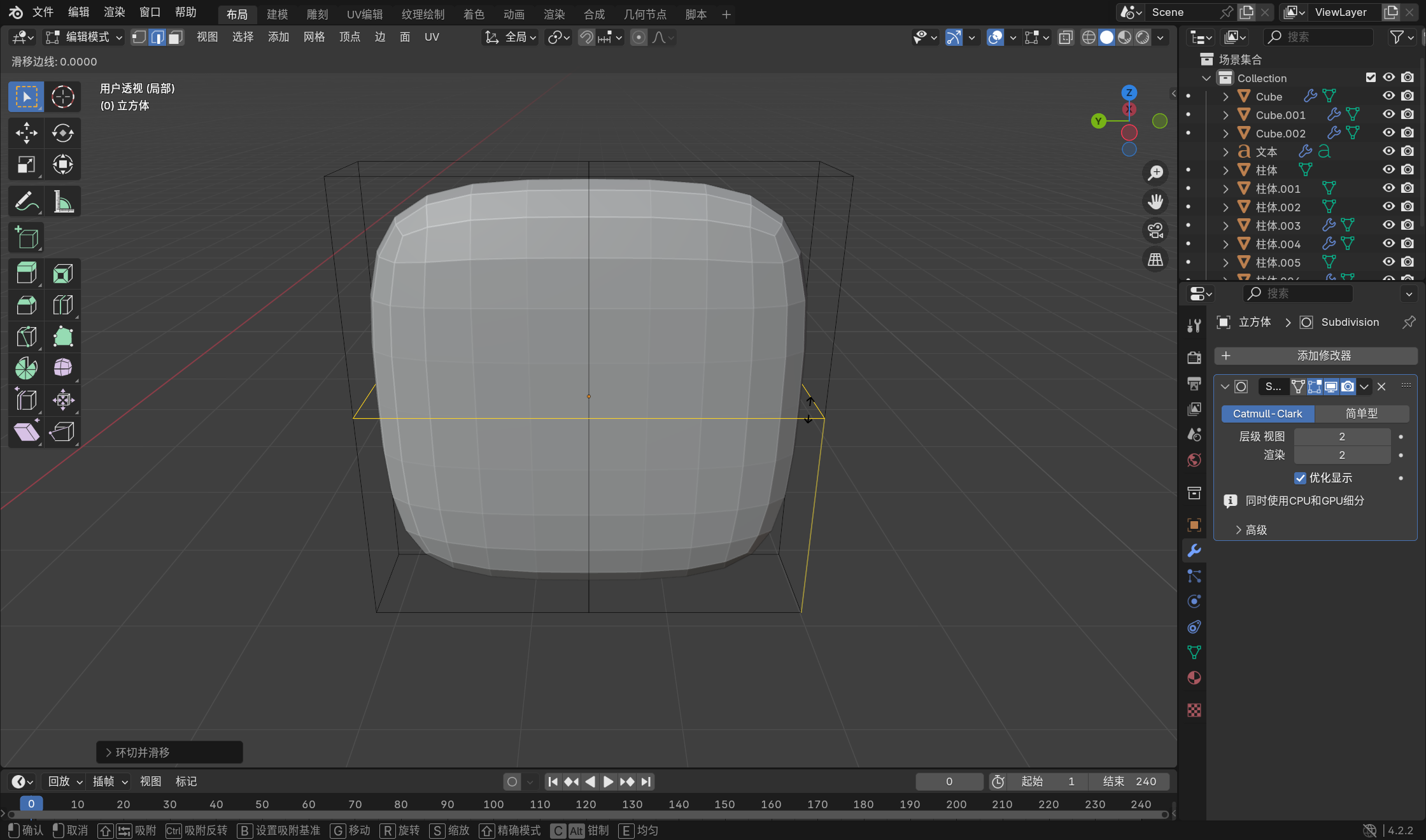

 对该物体，使用ctrl + 2应用细分设置

 然后在ctrl + r，添加竖轴方向的分段

接着在ctrl + r，添加横轴方向的分段

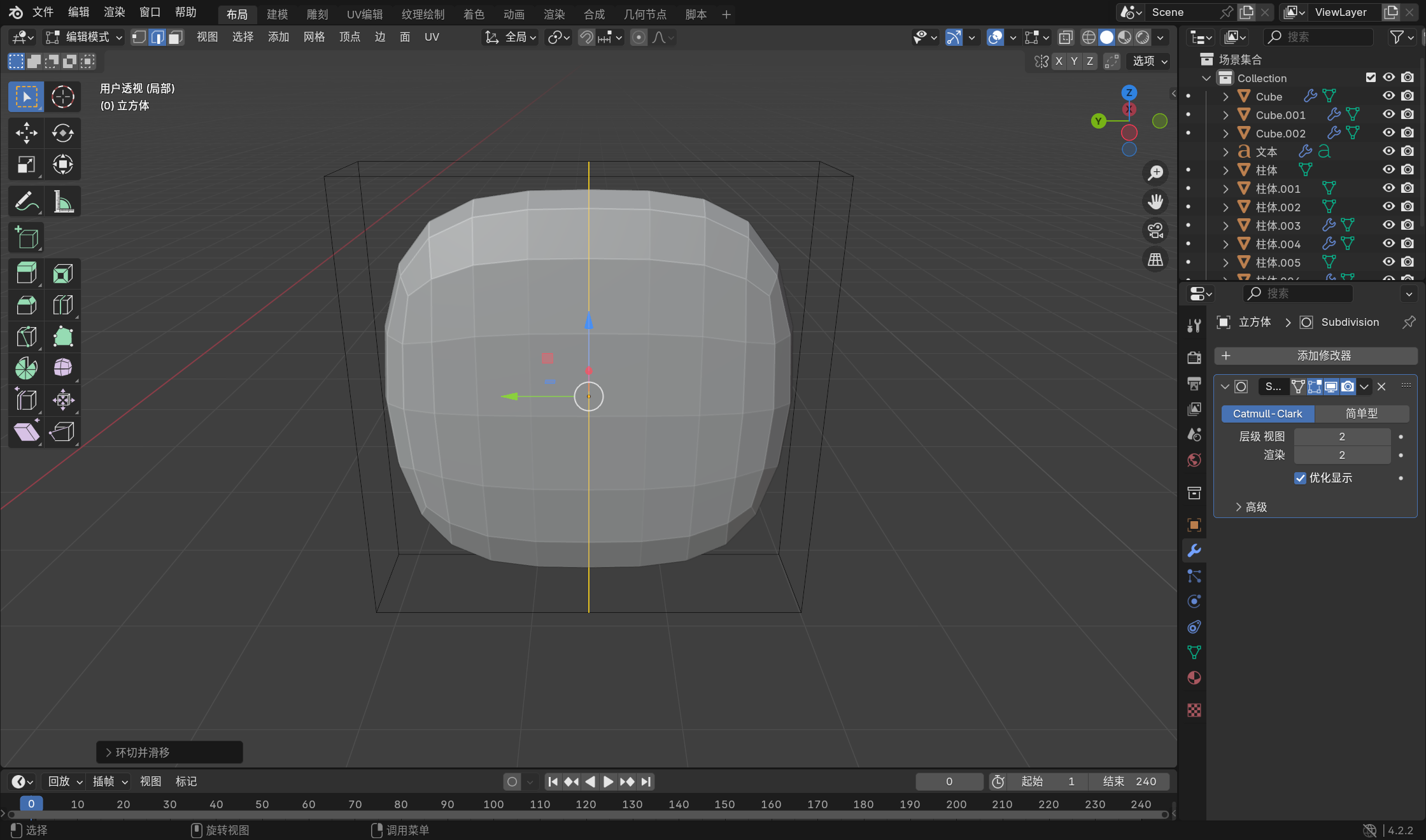

 这样得到

 接着进入左视图，进行调整

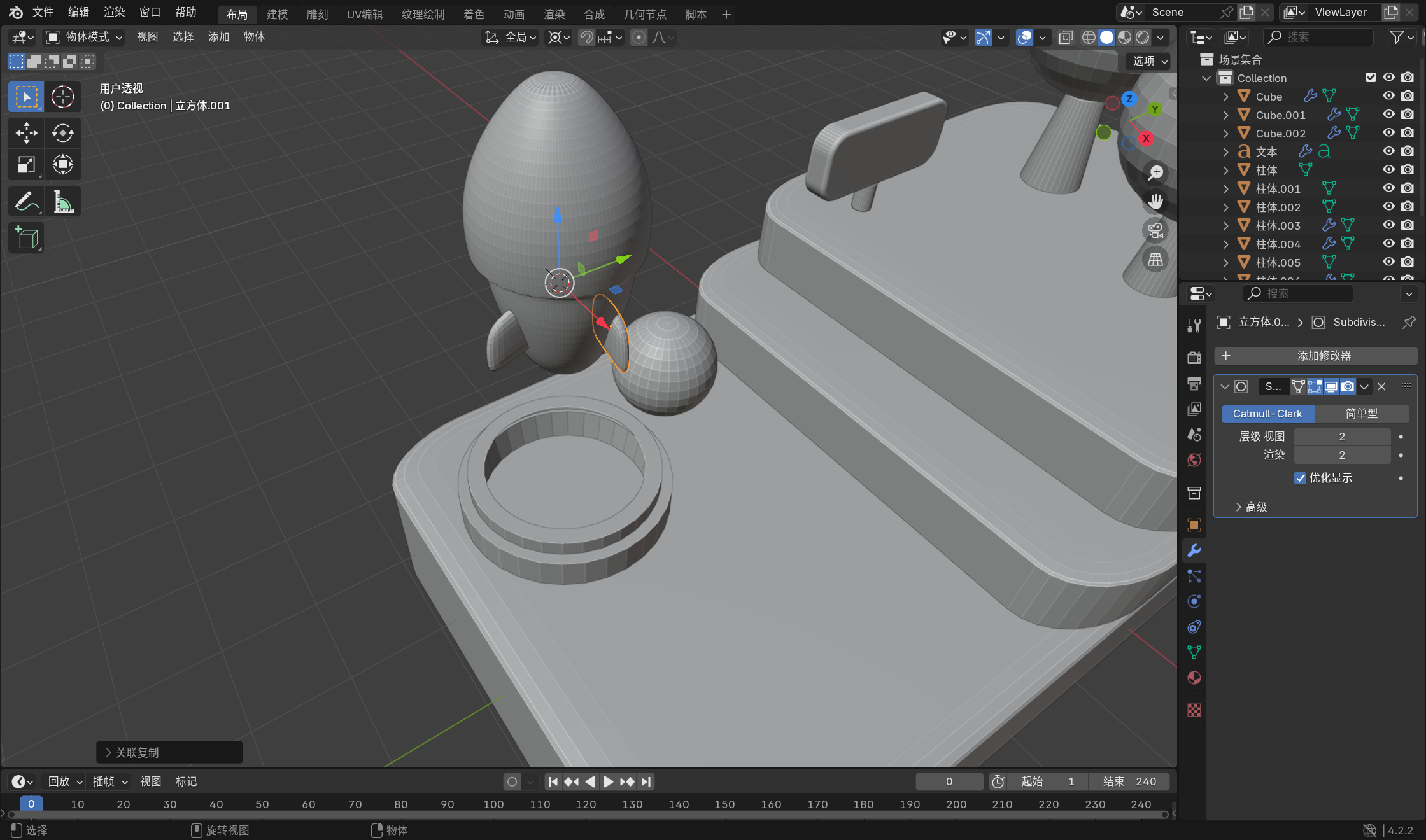

shift + d复制的物体不会关联调整，而alt + d关联复制的物体可以关联调整 ，为了保证机翼都一致，所以这里选择alt + d进行关联复制

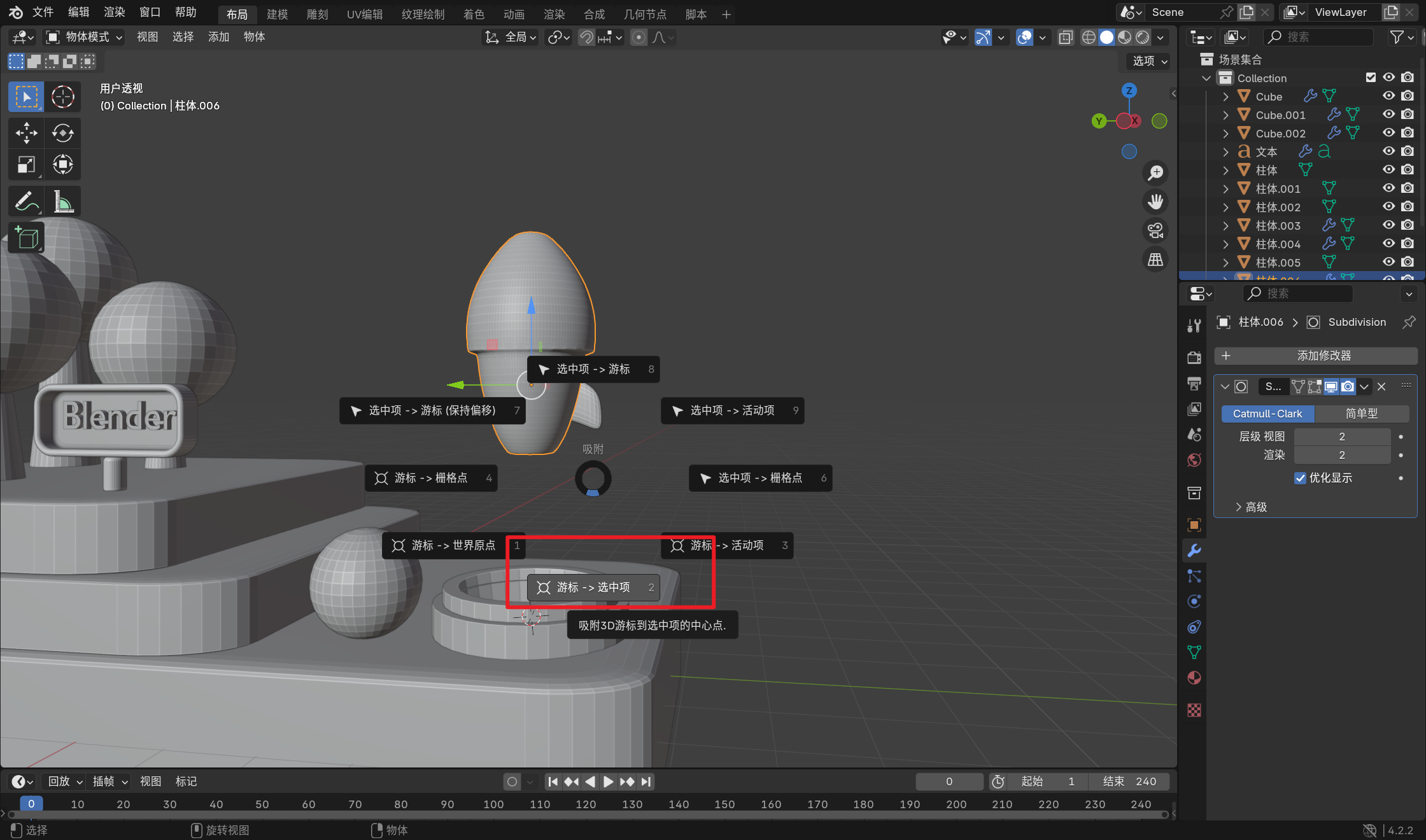

首先选中火箭（按键 shift + s），将游标放入选中中心

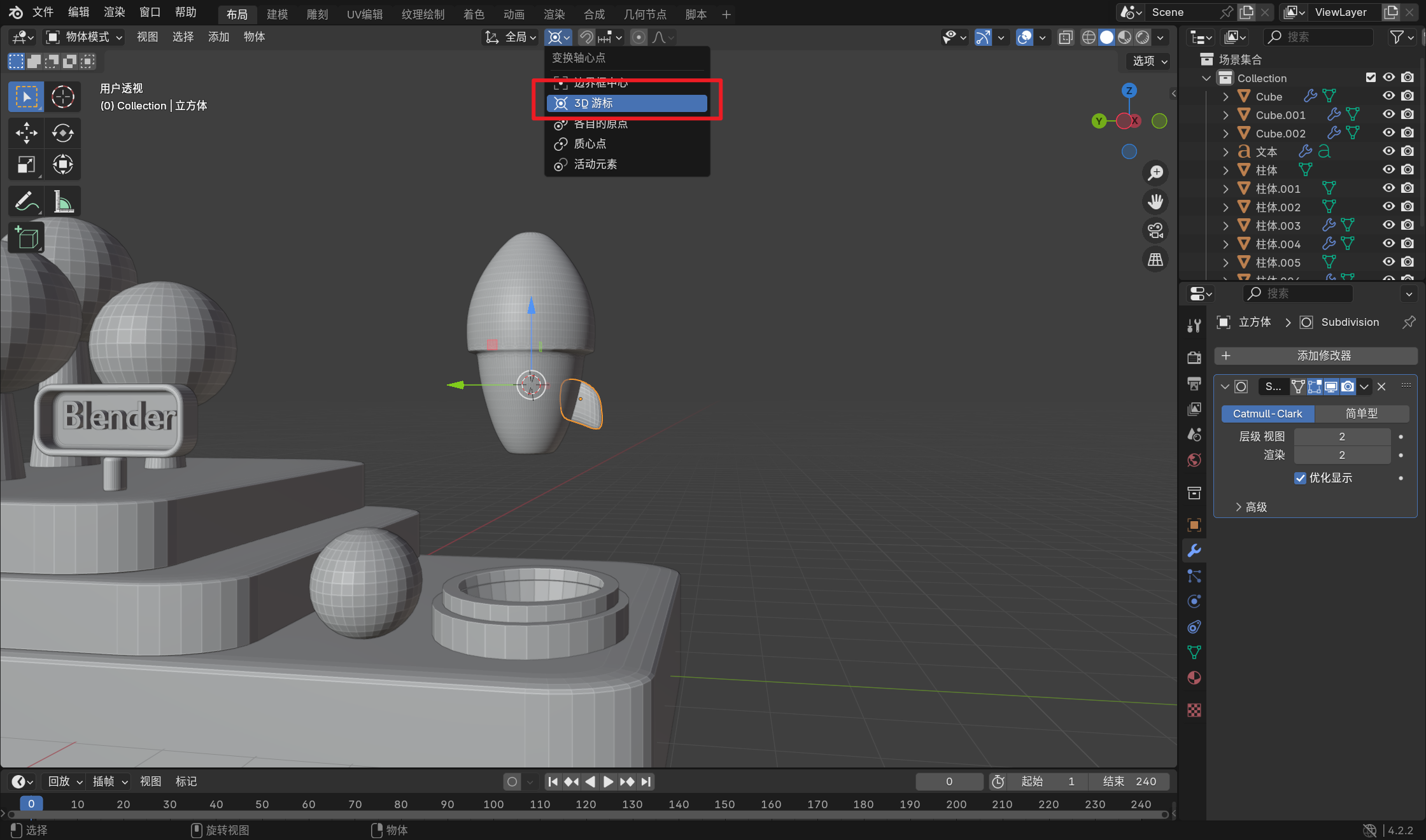

选中机翼，然后选择中心为3D游标，这样机翼的坐标轴中心为游标的位置

然后alt + d关联复制后，选择一个进行r + z + 90 的旋转



同理，多选两个机翼后，alt + d关联复制后，通过r + z + 180进行旋转 ，这样就有四个机翼了

创建经纬球，开始制作火箭发射效果

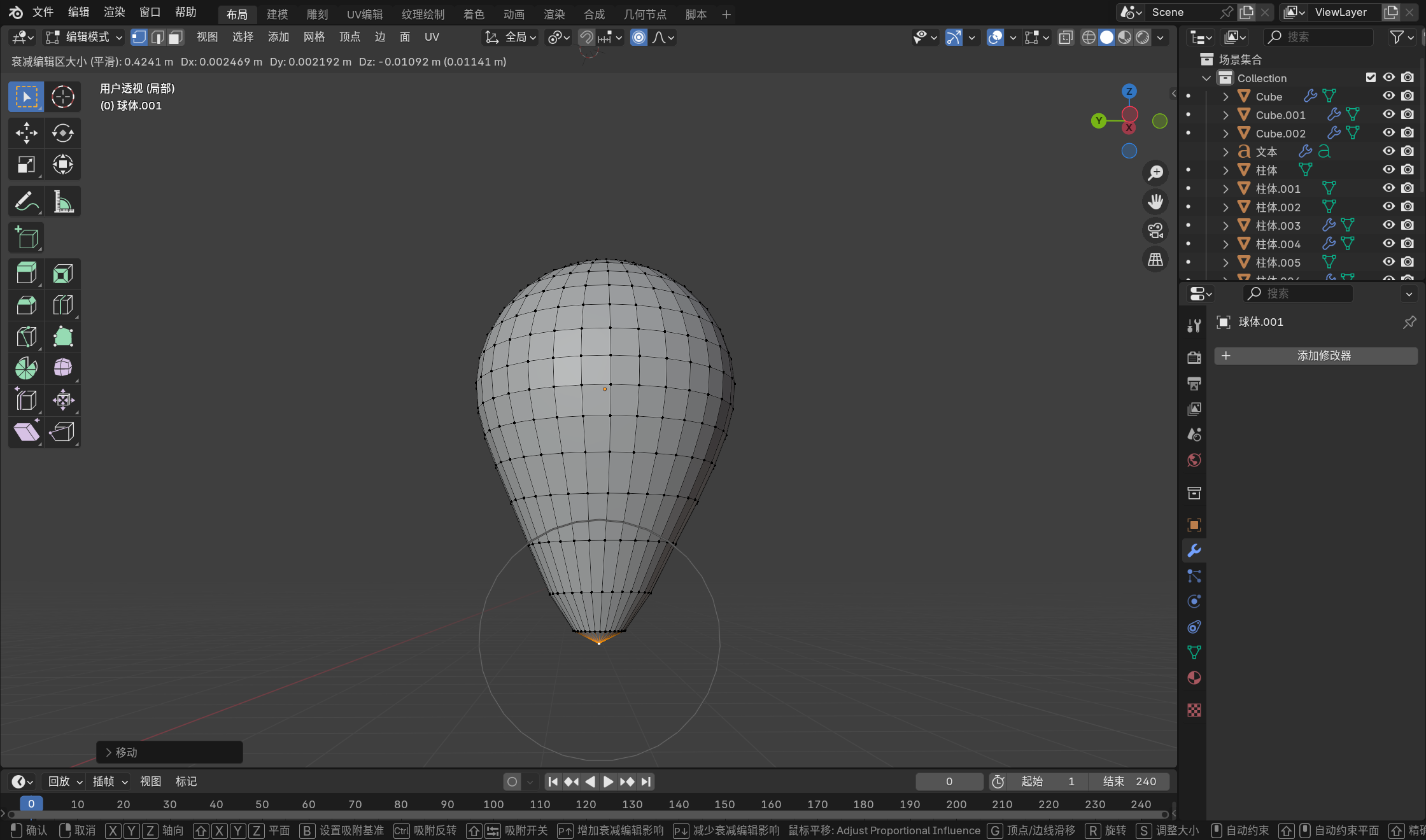

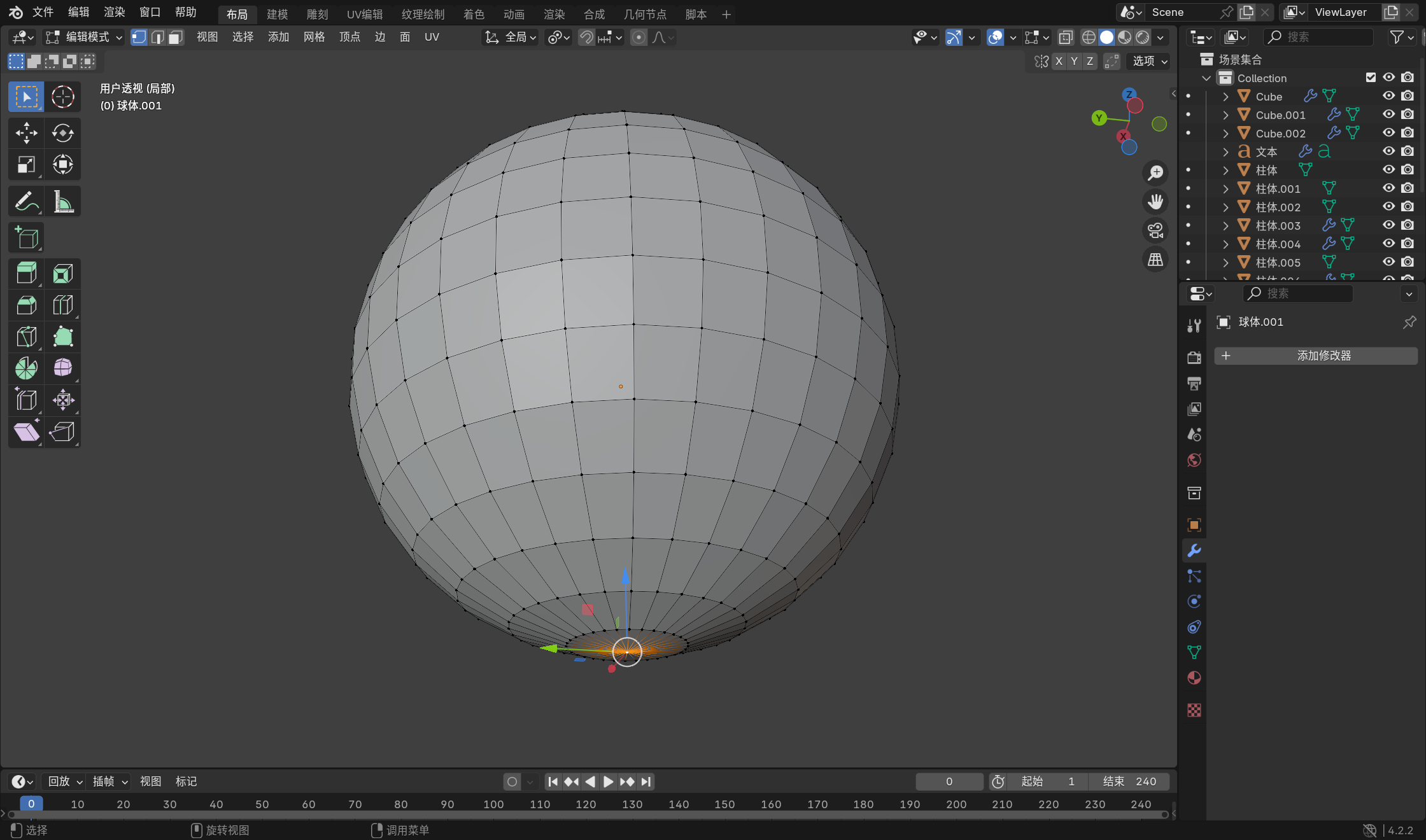

 选中经纬球底部的点，通过衰减模式，进行调整

然后点击上方衰竭编辑（快捷键 o）

一直按住G键 + 鼠标滑轮控制衰竭便捷范围

注意：如果衰竭范围过大会导致物体整个移动

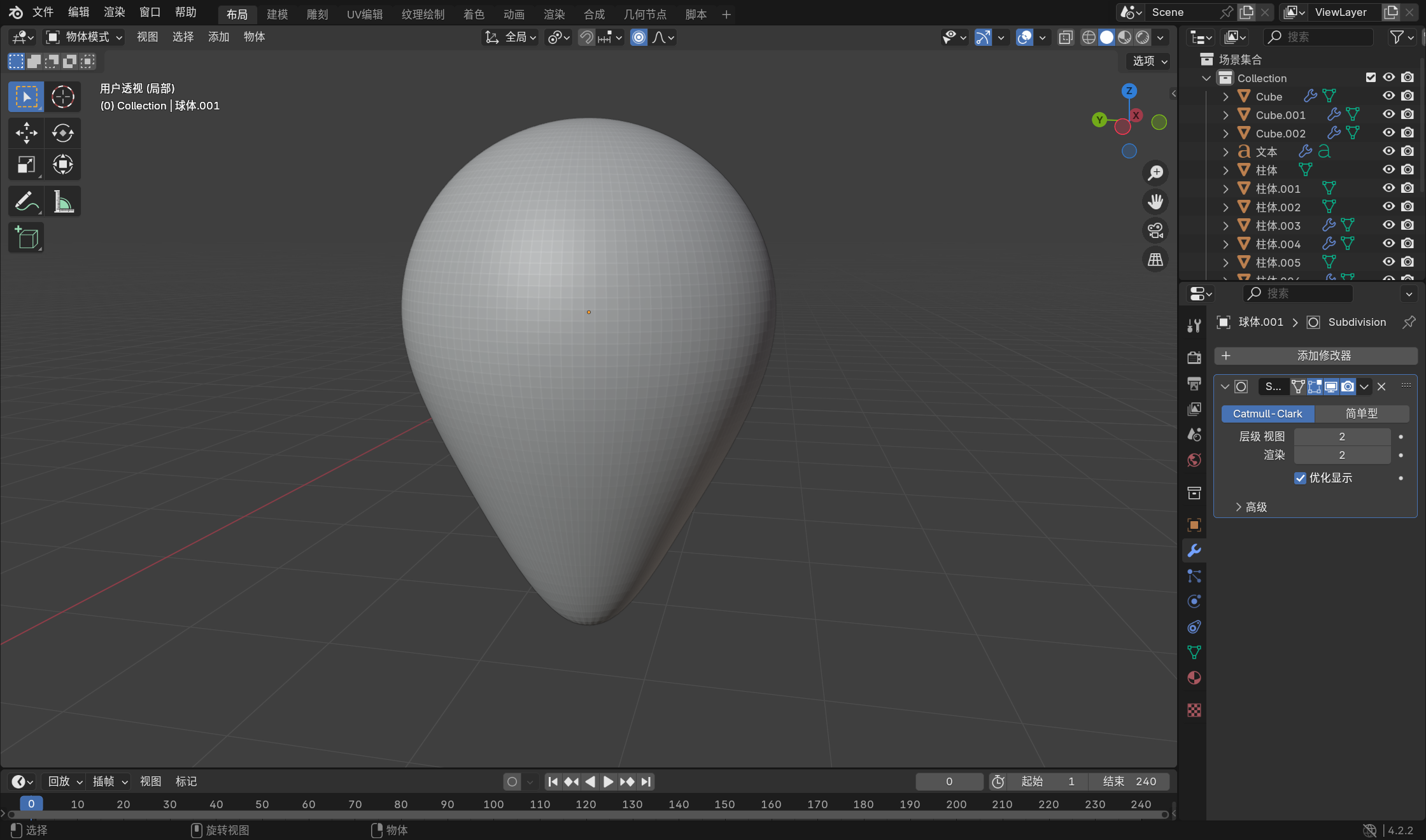

调整后：

 给他ctrl + 2 添加细分修改器

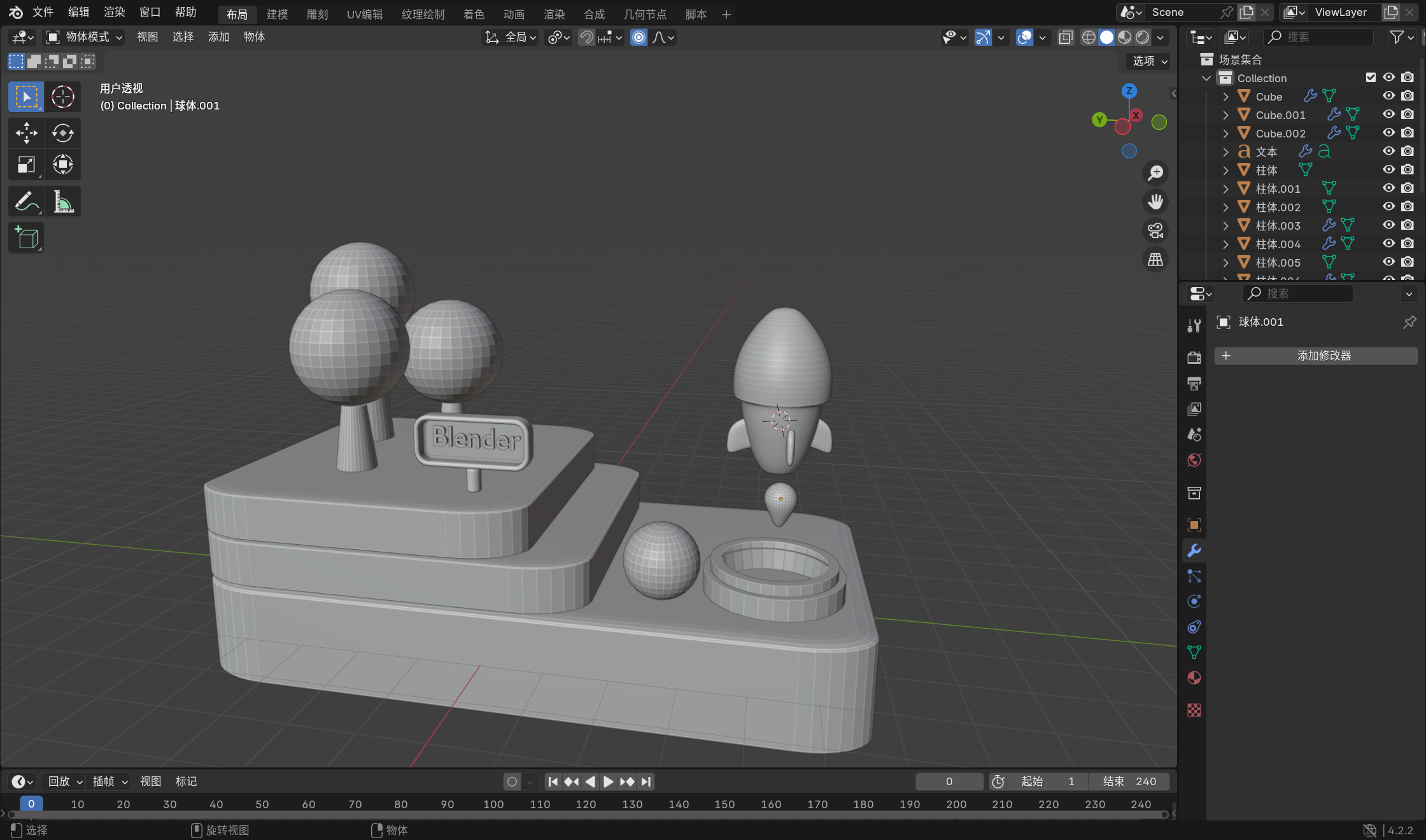

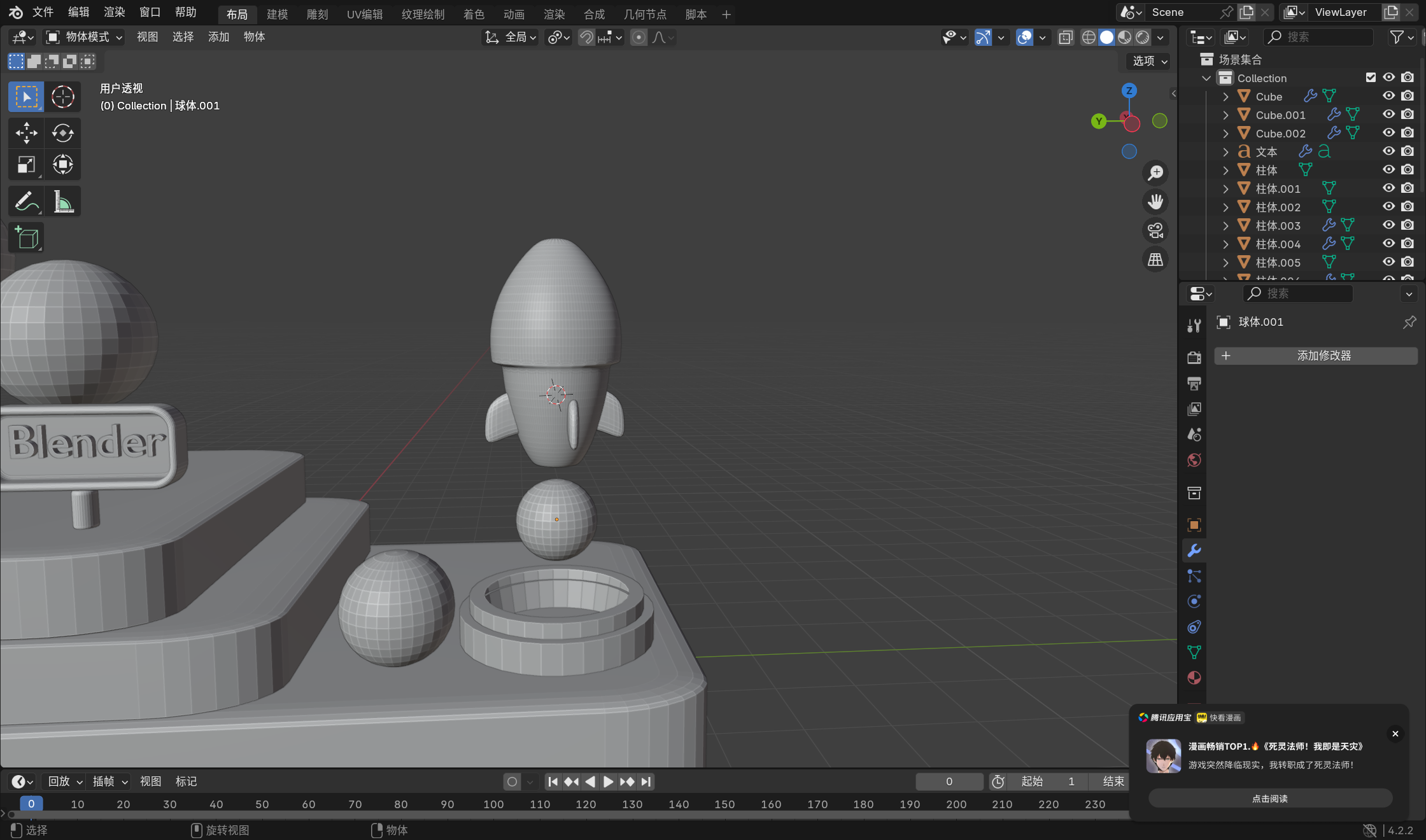

退出隔离模式后：

（6）制作台阶

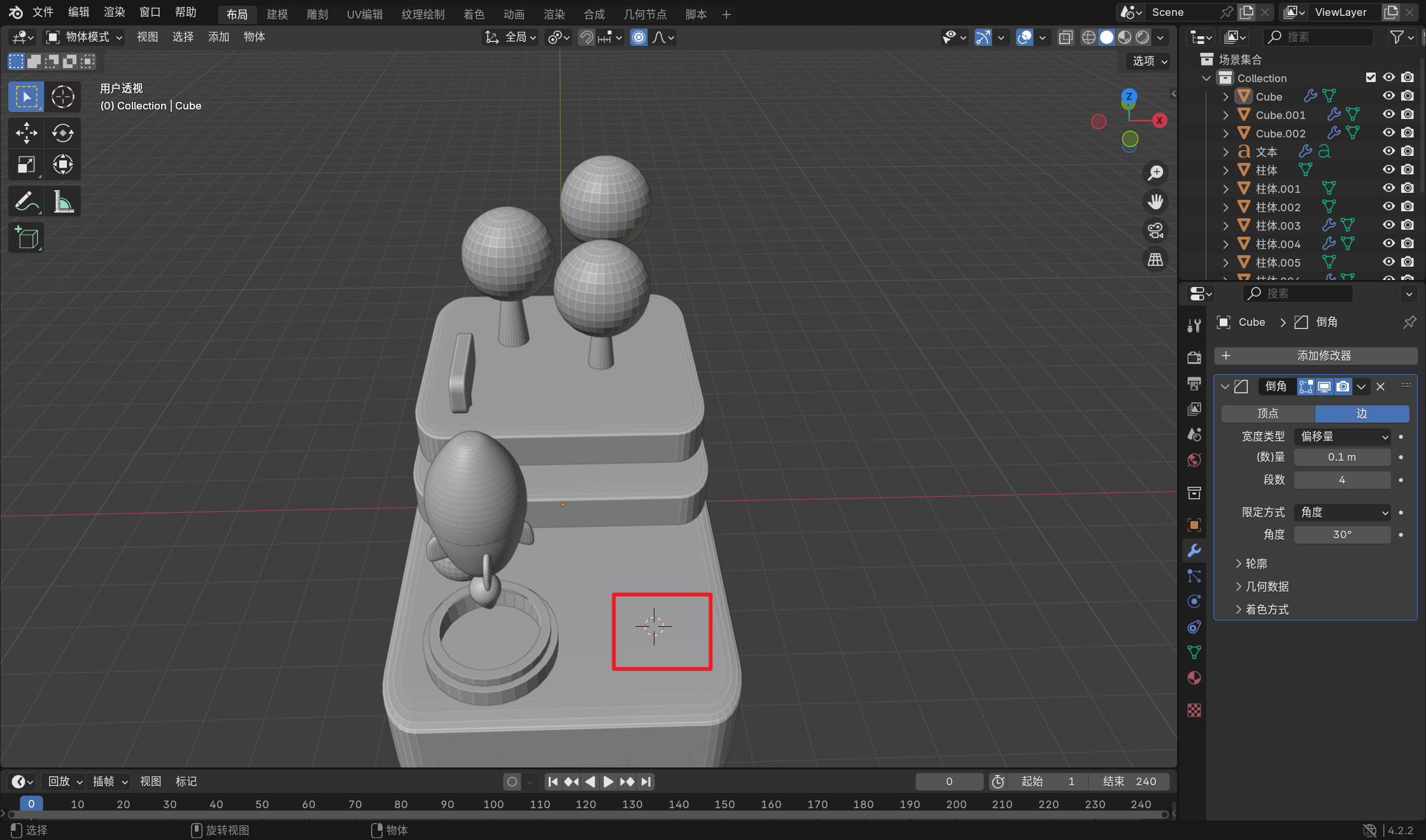

6.先将游标放到指定的位置（shift + 鼠标右击）

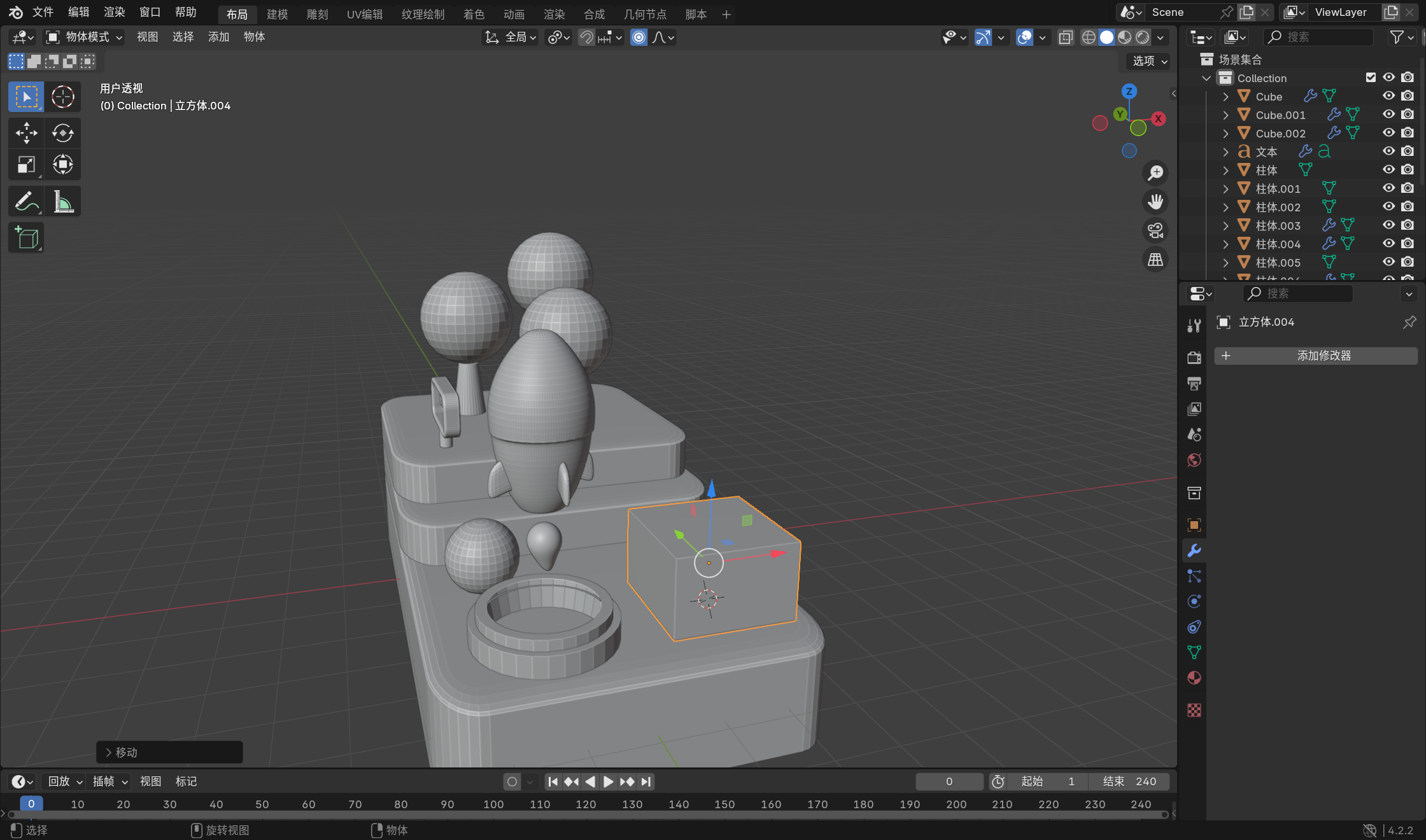

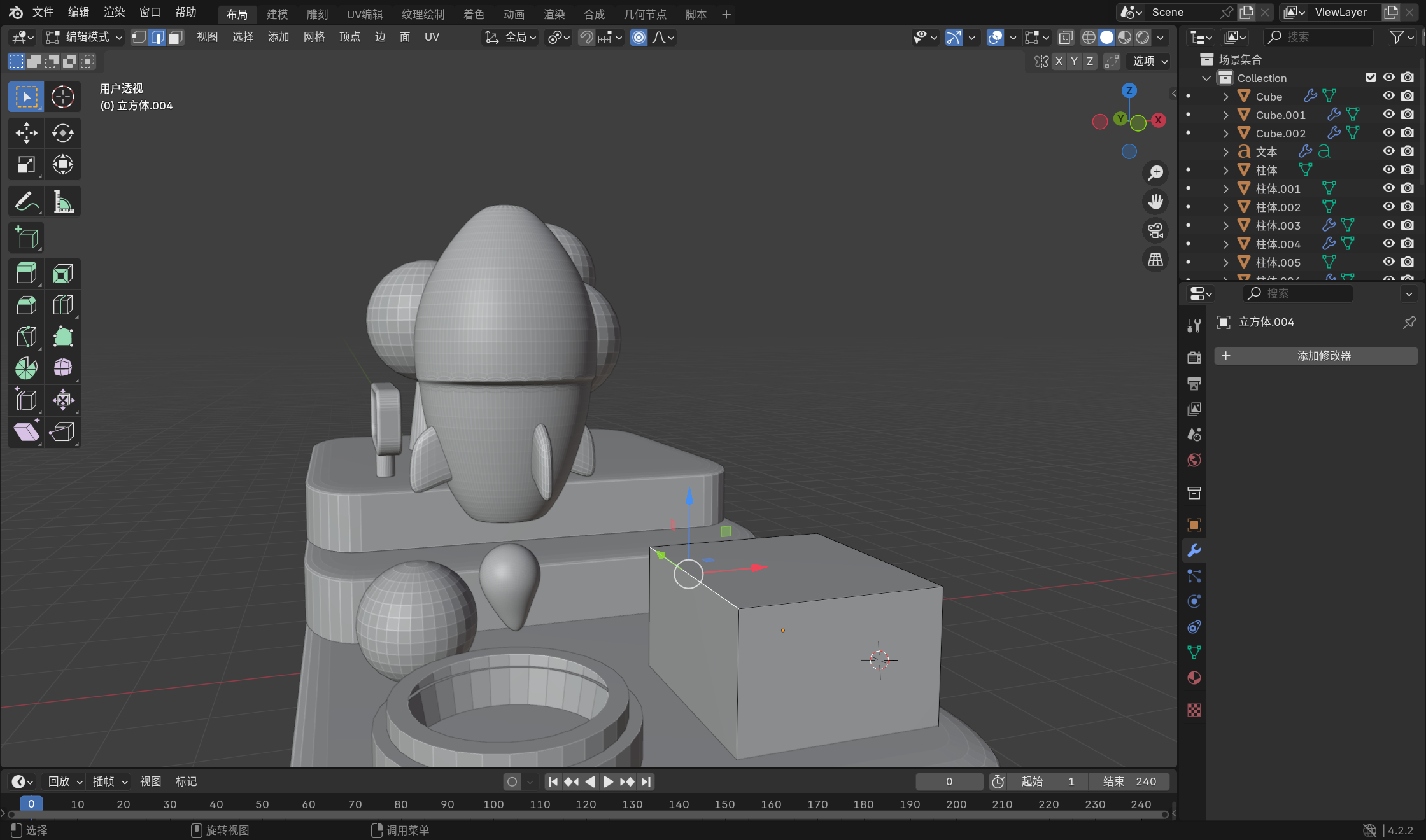

创建一个立方体，并s + z进行收缩

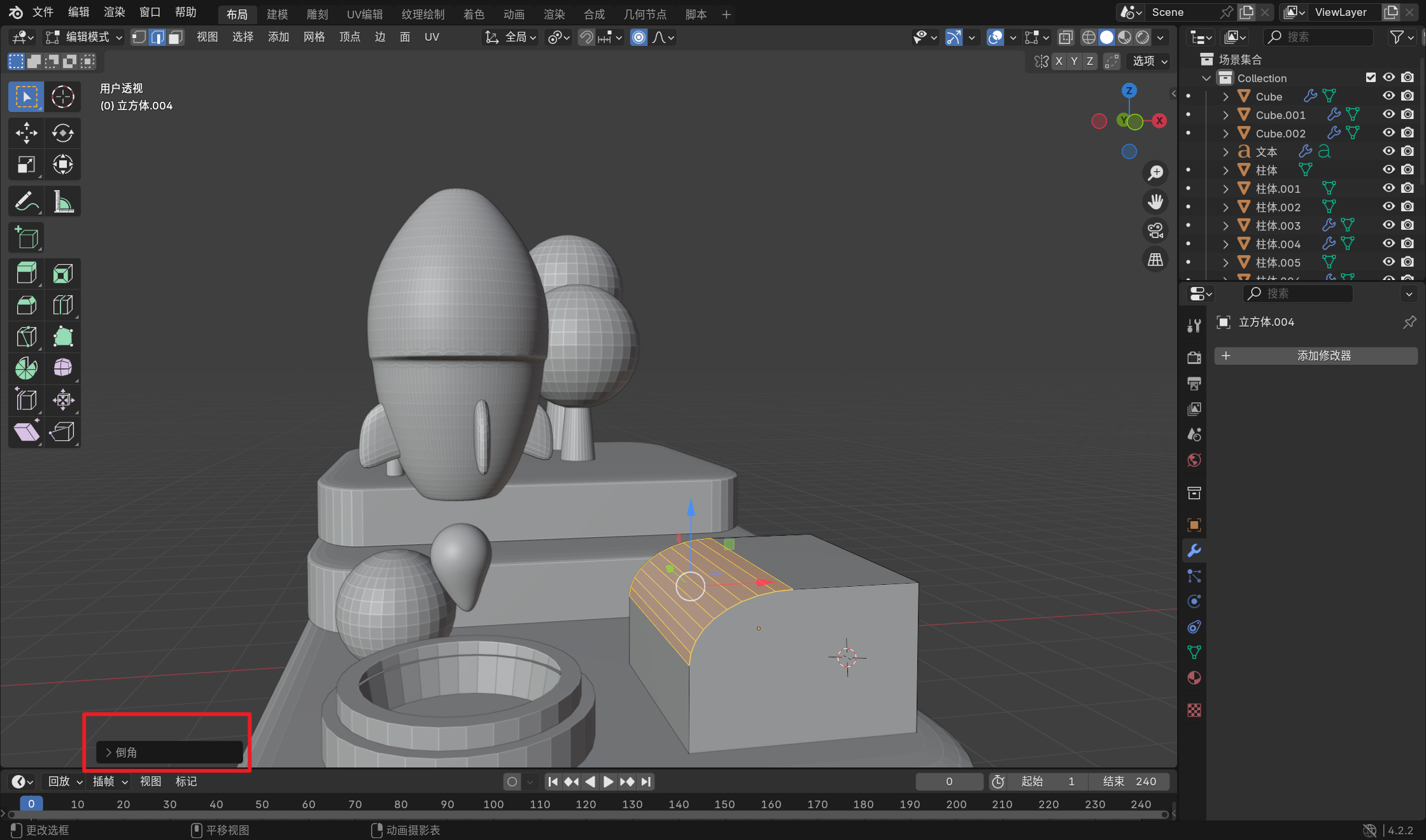

 对边进行倒角，记得倒角前要进行应用缩放（ctrl+ a），对该边进行(ctrl + b)添加倒角

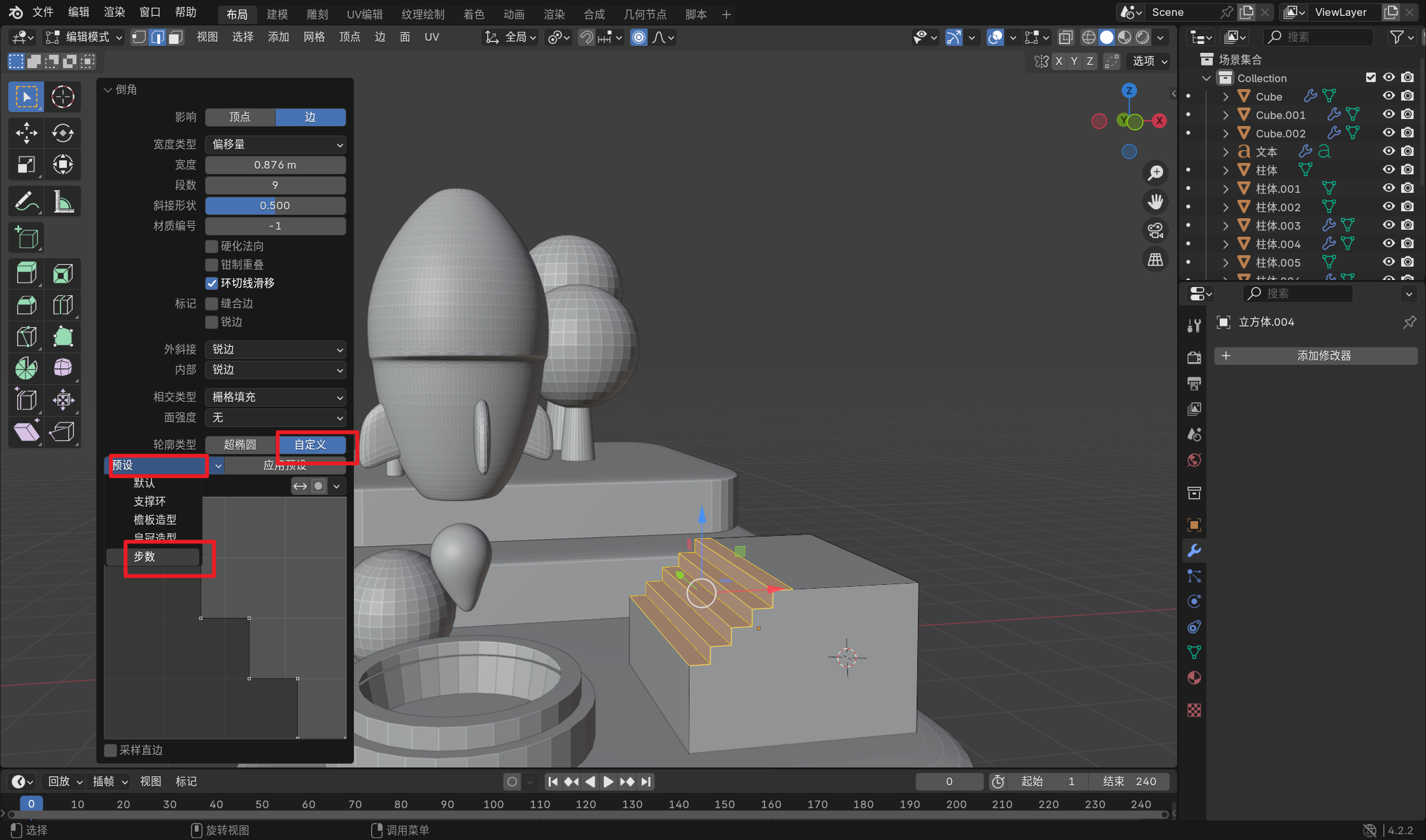

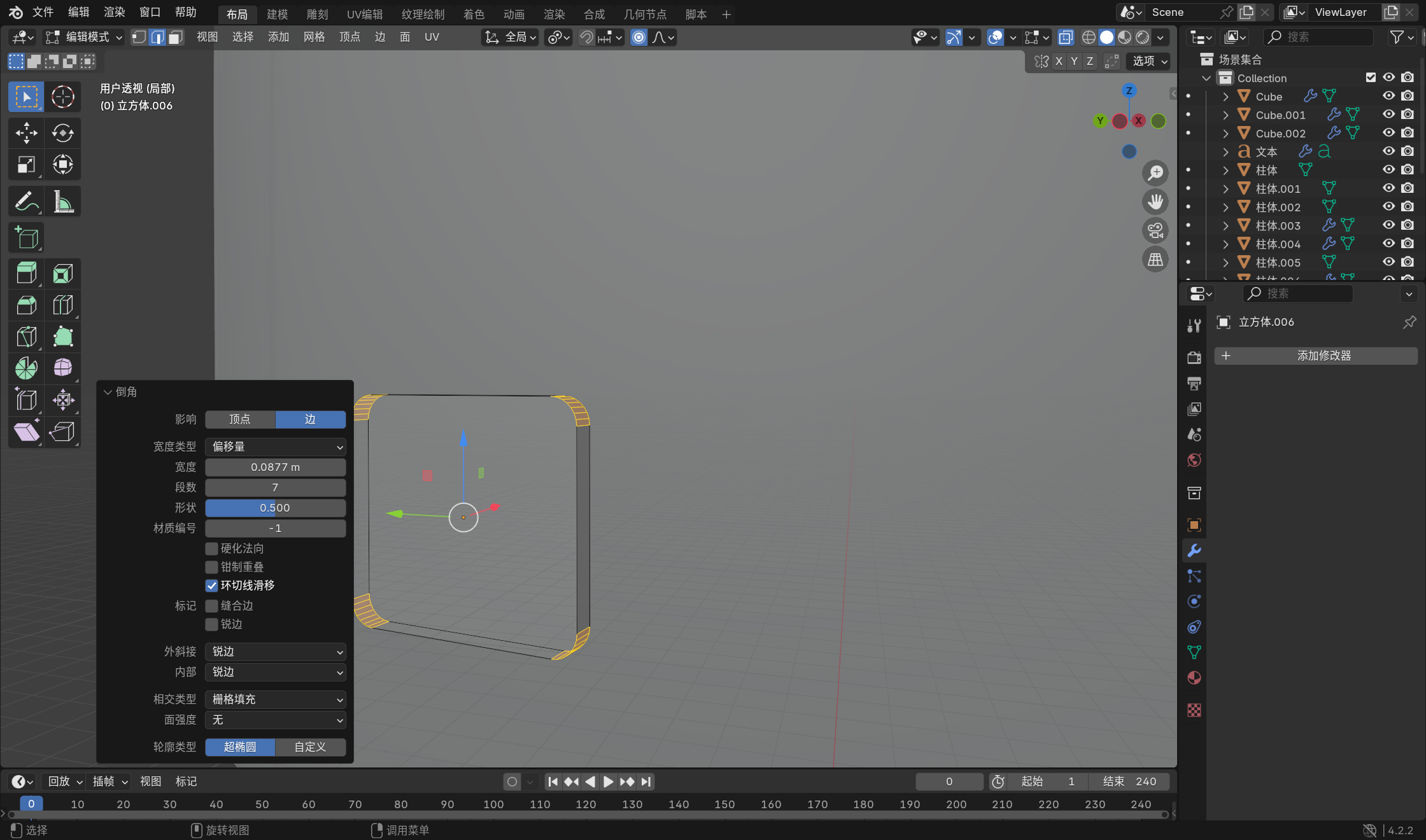

 倒角后，打开左下方的倒角，可以选择倒角类型

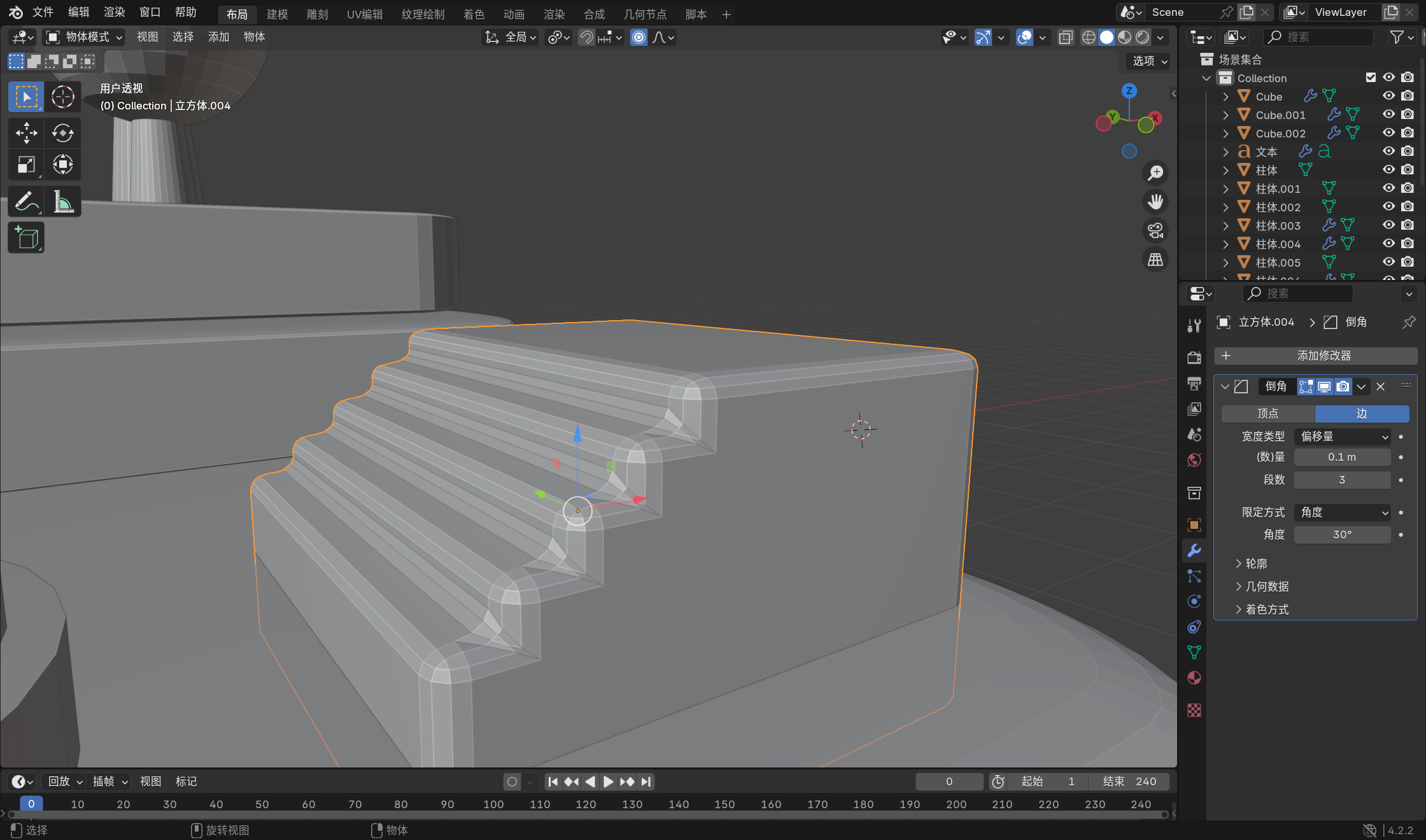

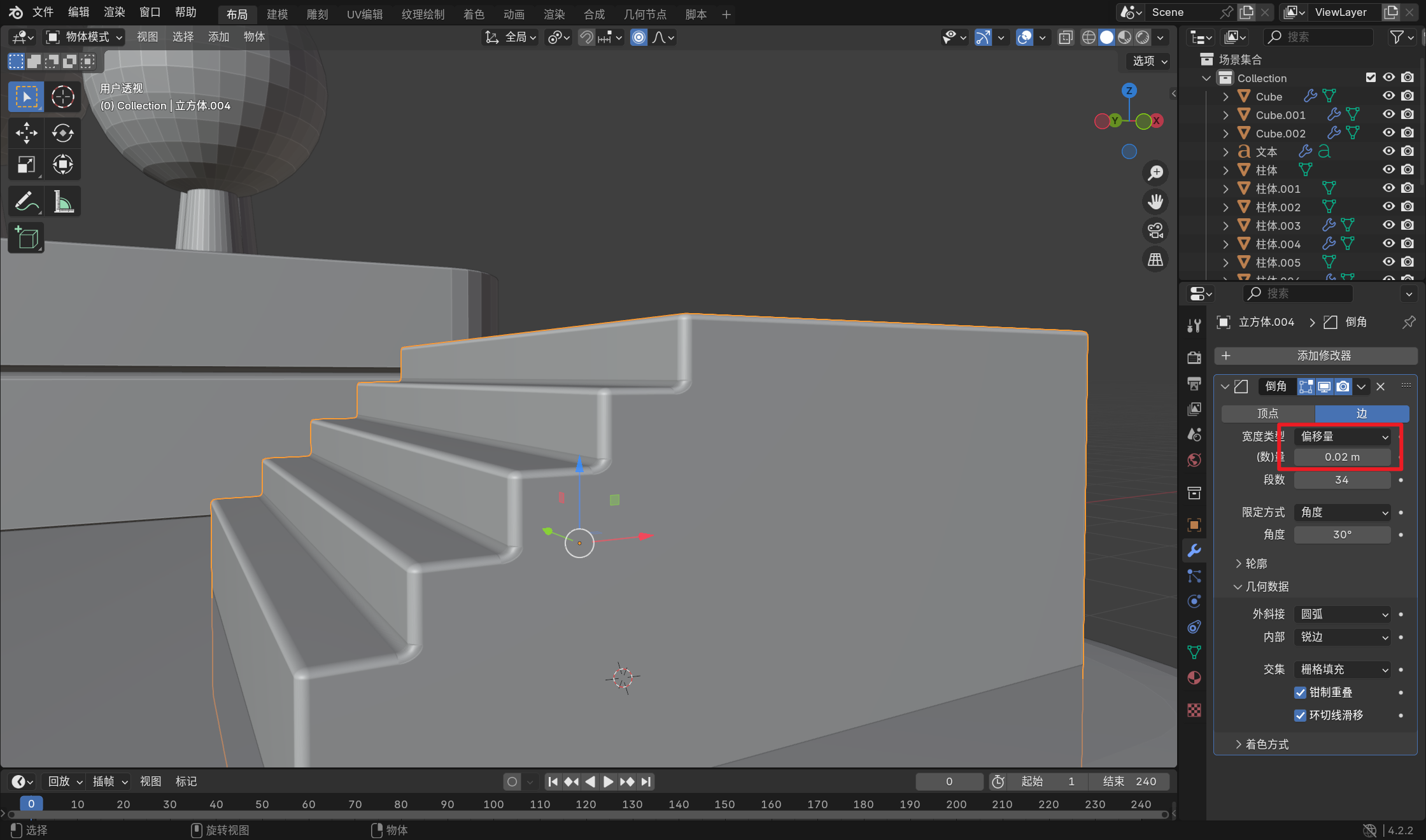

选择自定义的阶梯效果

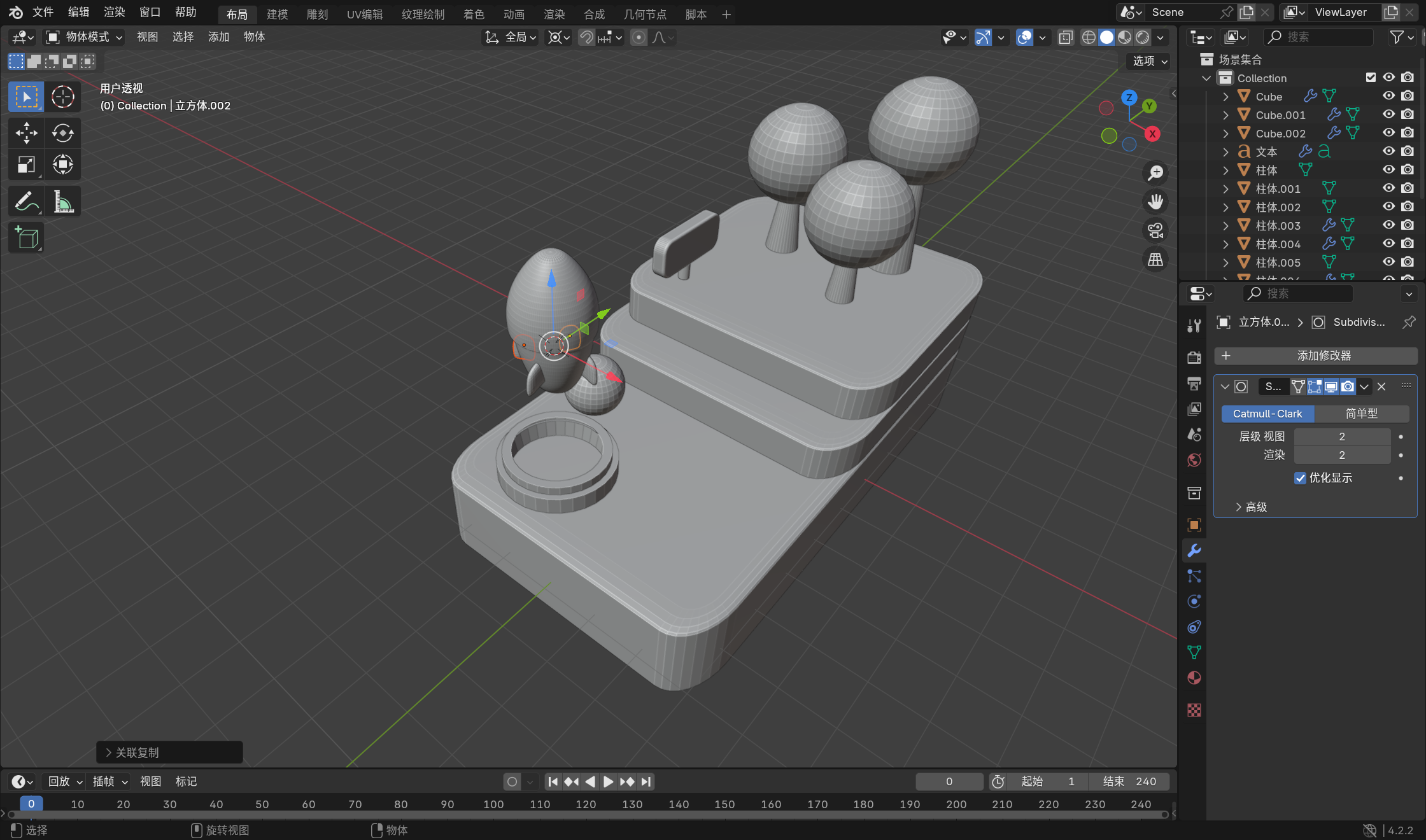

再将该物体调整一下位置就好了

接着给物体添加倒角修改器

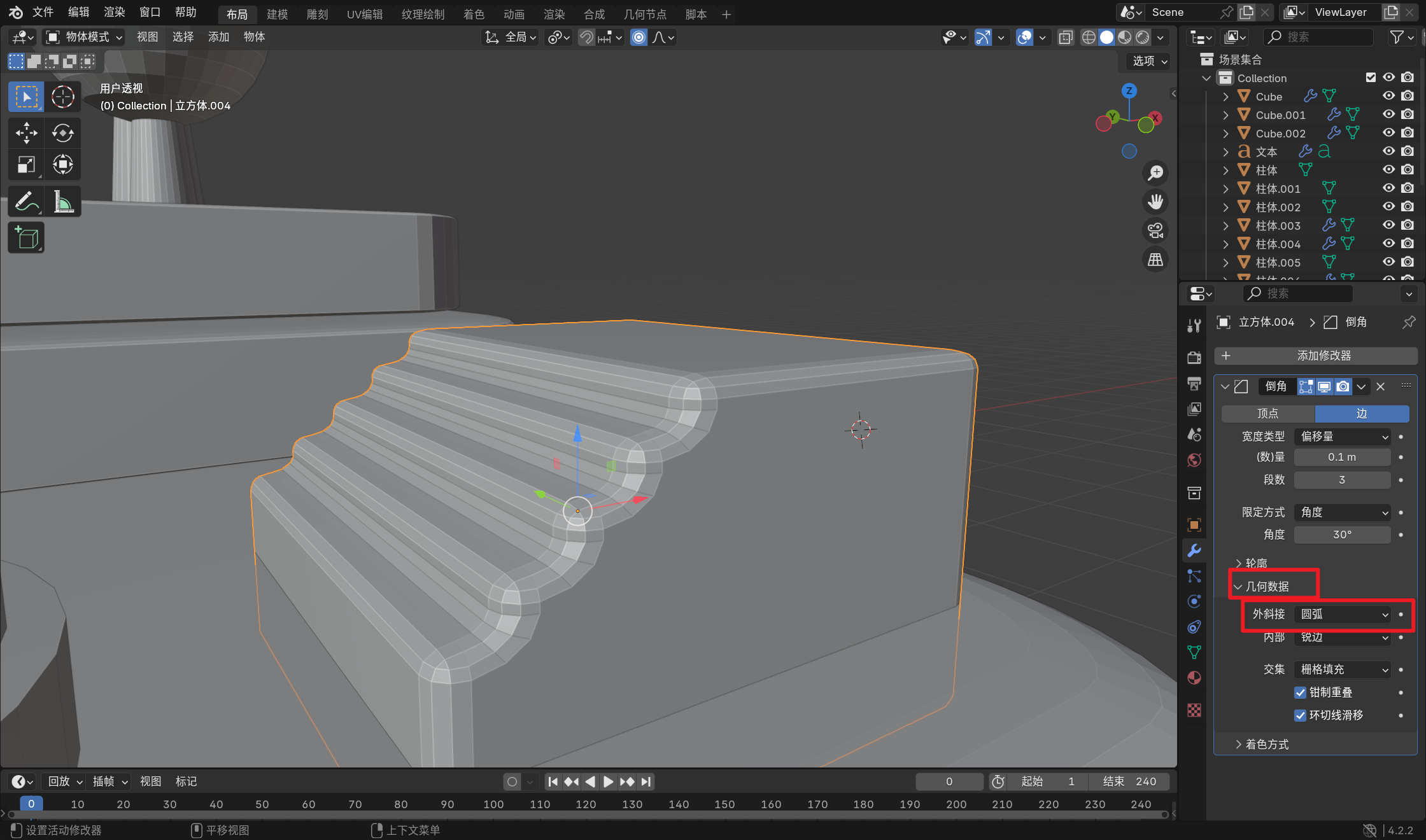

看起来不自然，将外衔接改成圆弧，这样看起来更加自然

不自然就修改数量，显示：

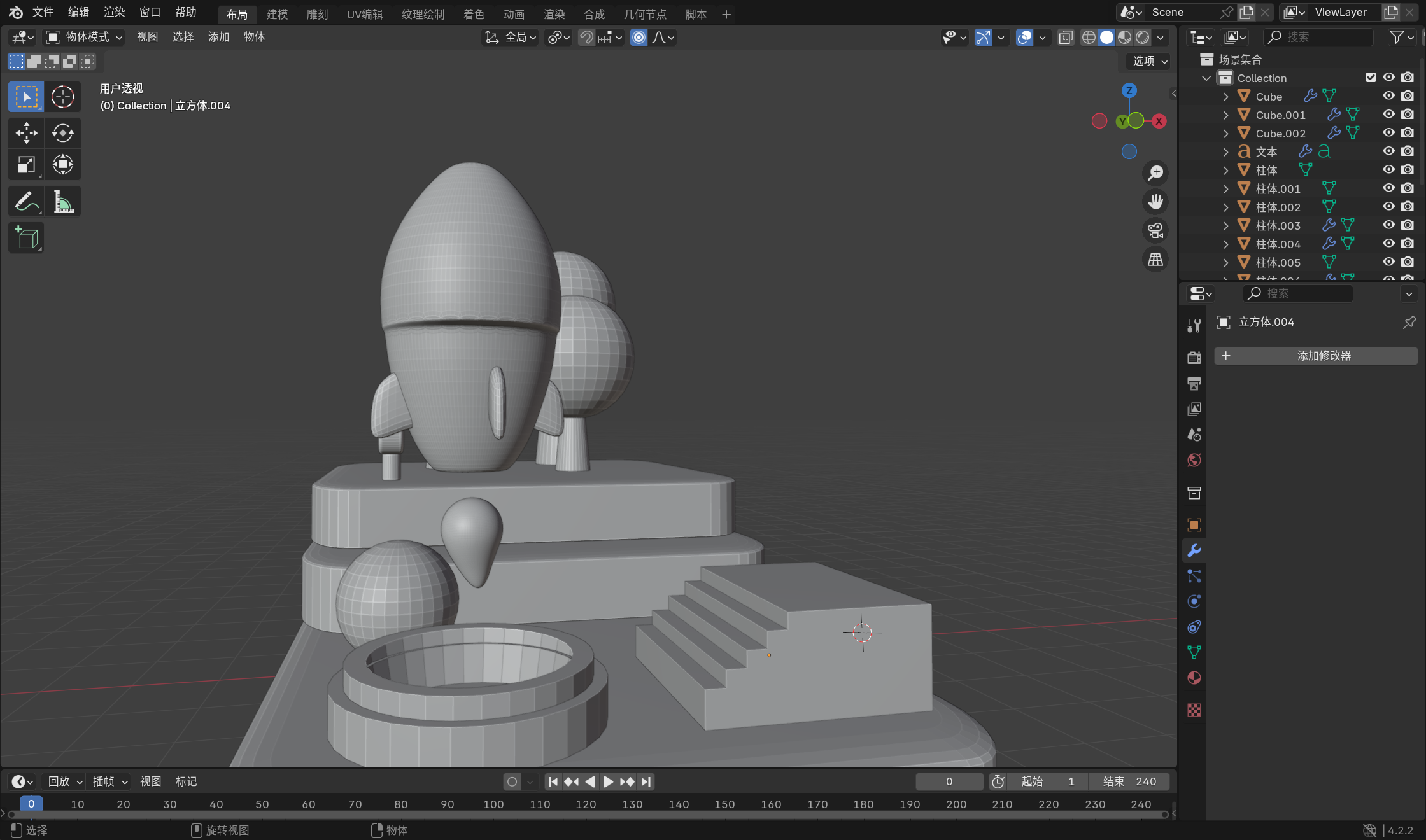

 这样就完成了台阶

 （7）制作背板

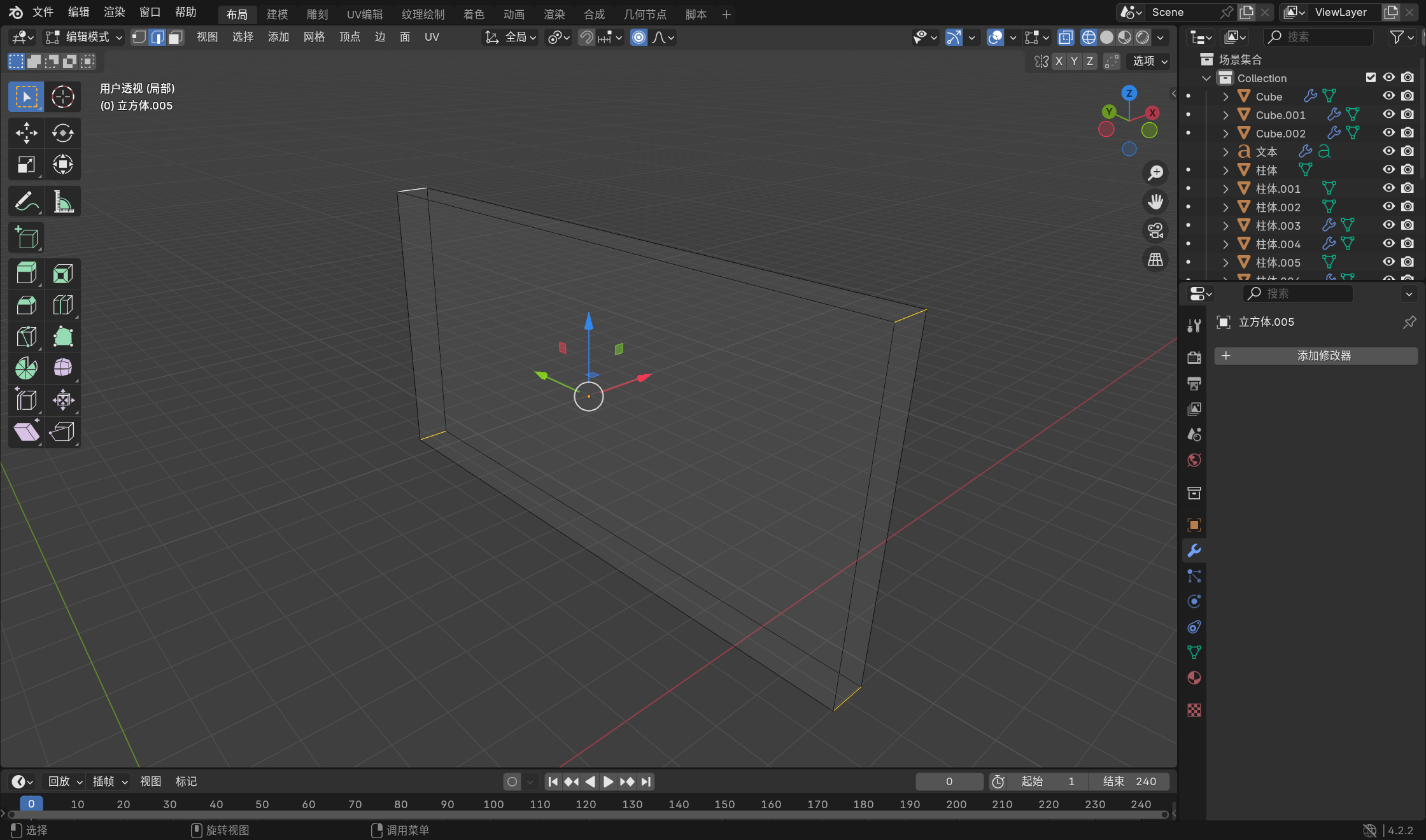

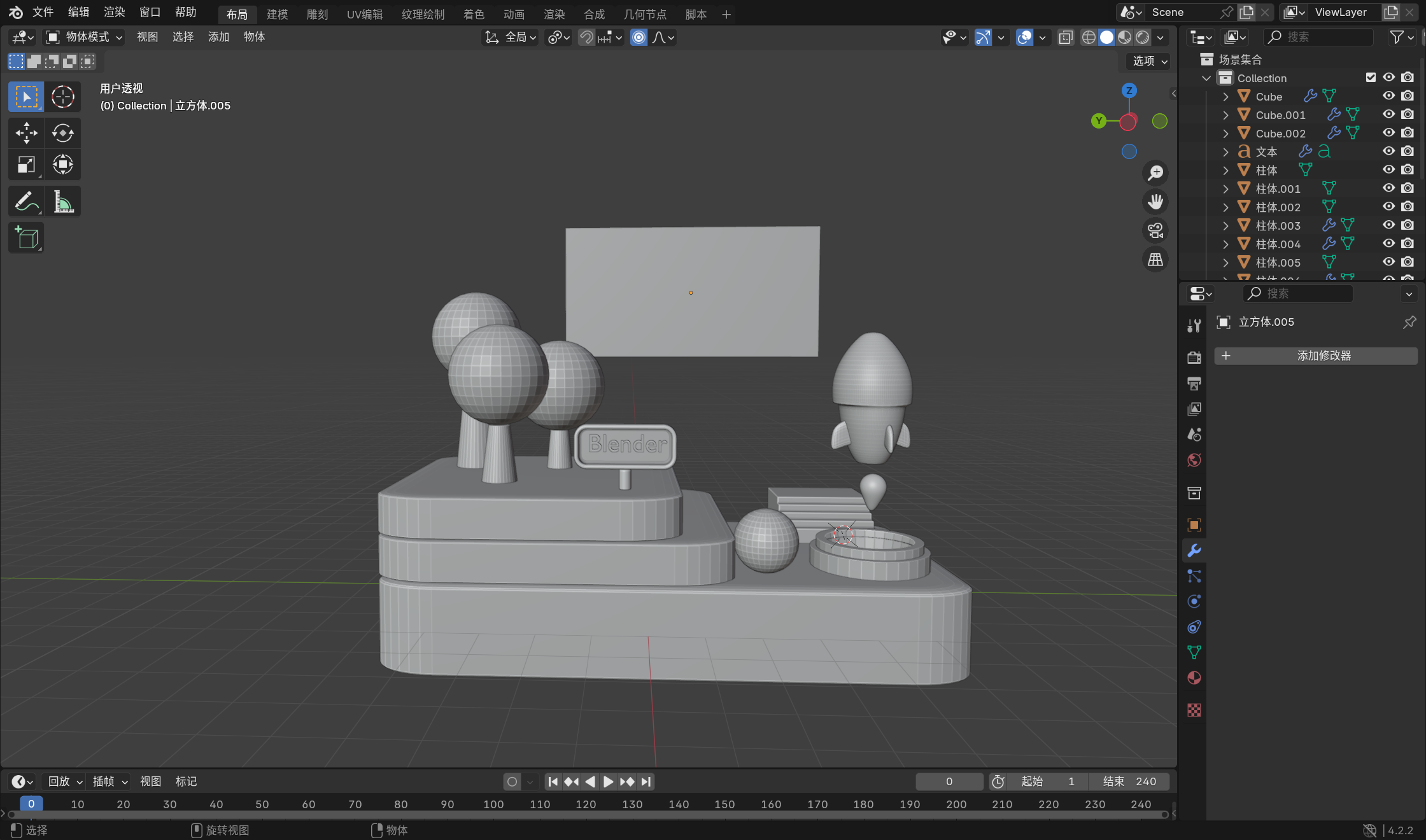

创建一个立方体，进行调整做背板

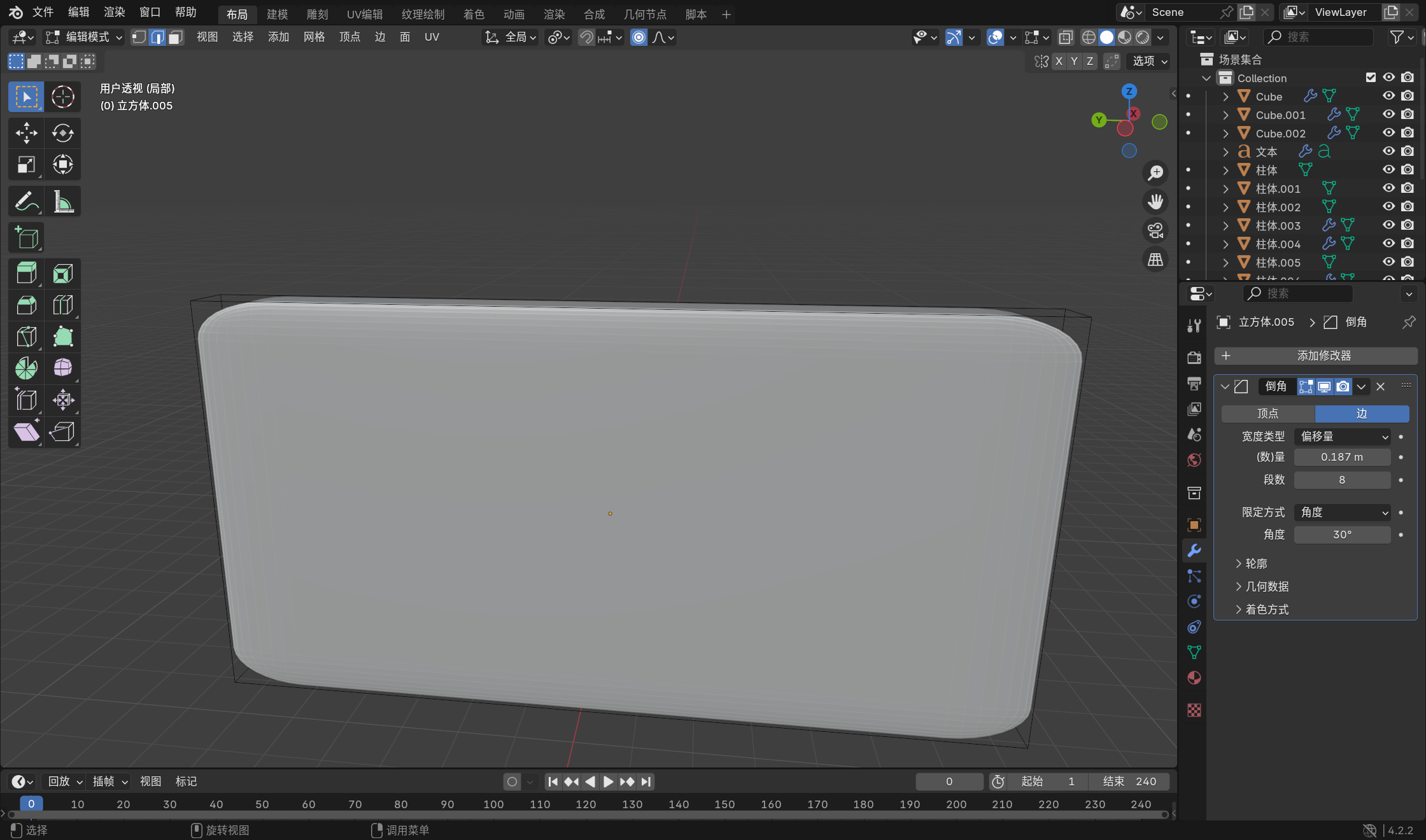

选中四个侧边，添加倒角

差不多这样：

 再给它添加细分（ctrl + 2）

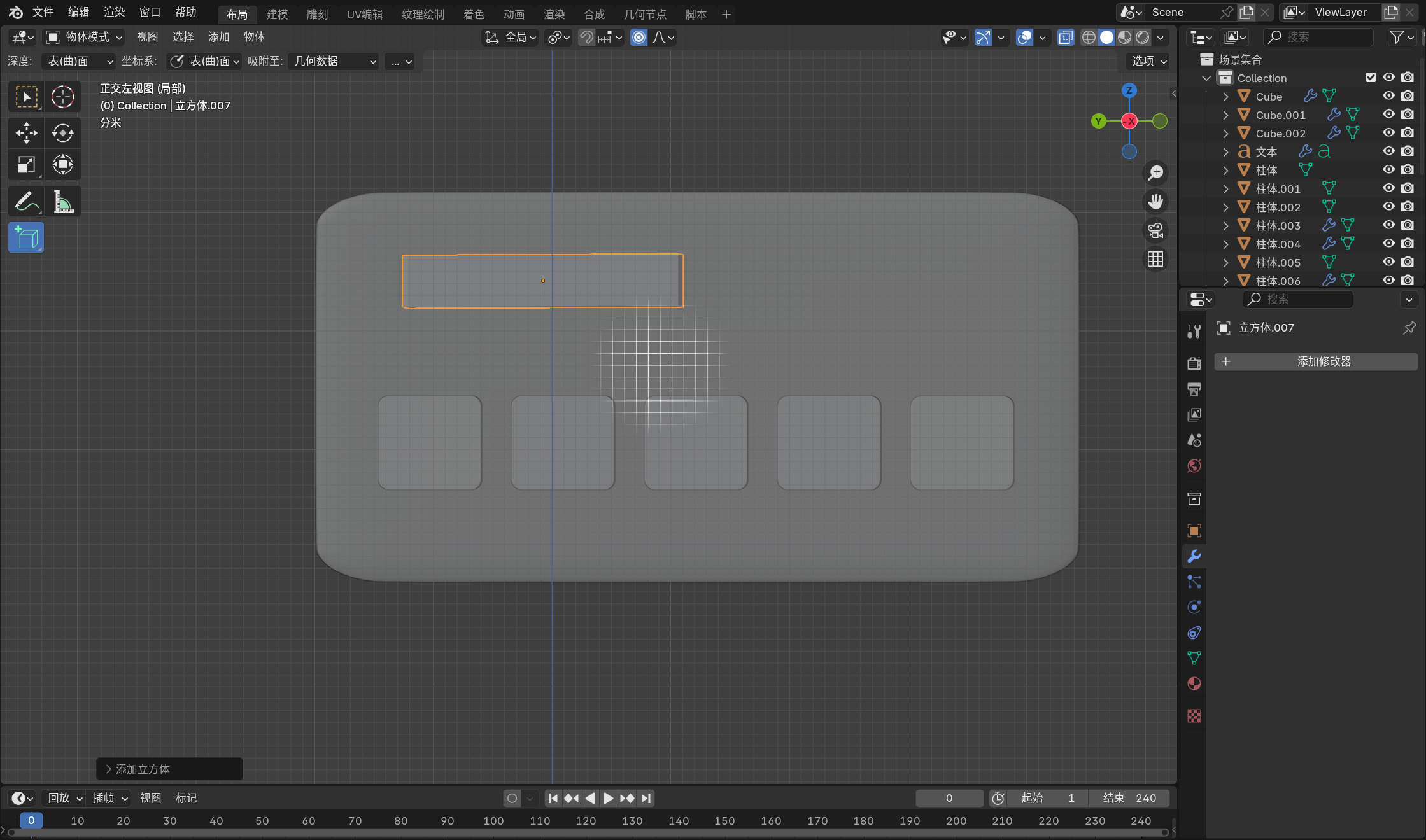

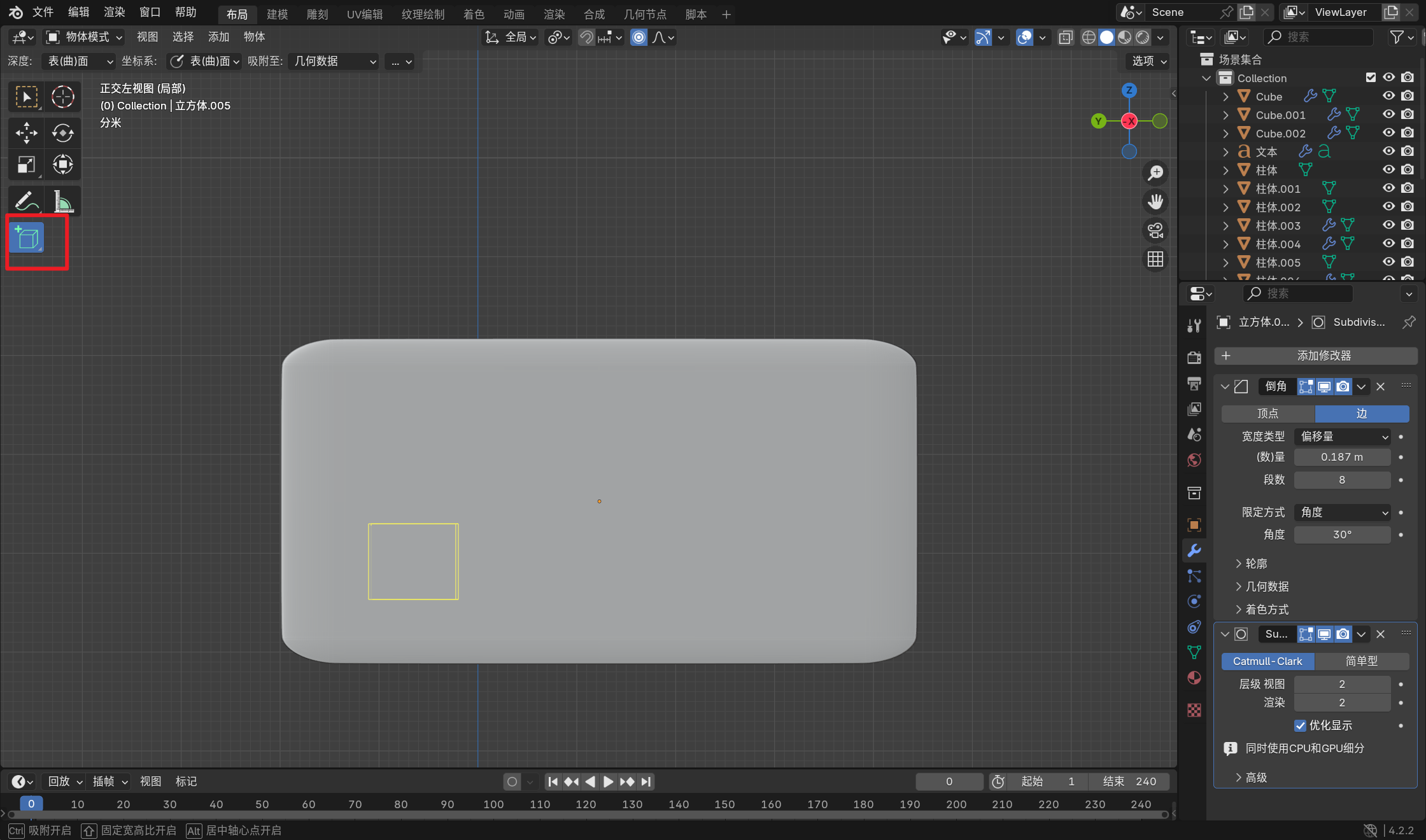

 先切换左视图，然后给这个背板添加一个立方体先，记得按shift键，添加正立方体

 先做一个出来，记得添加倒角

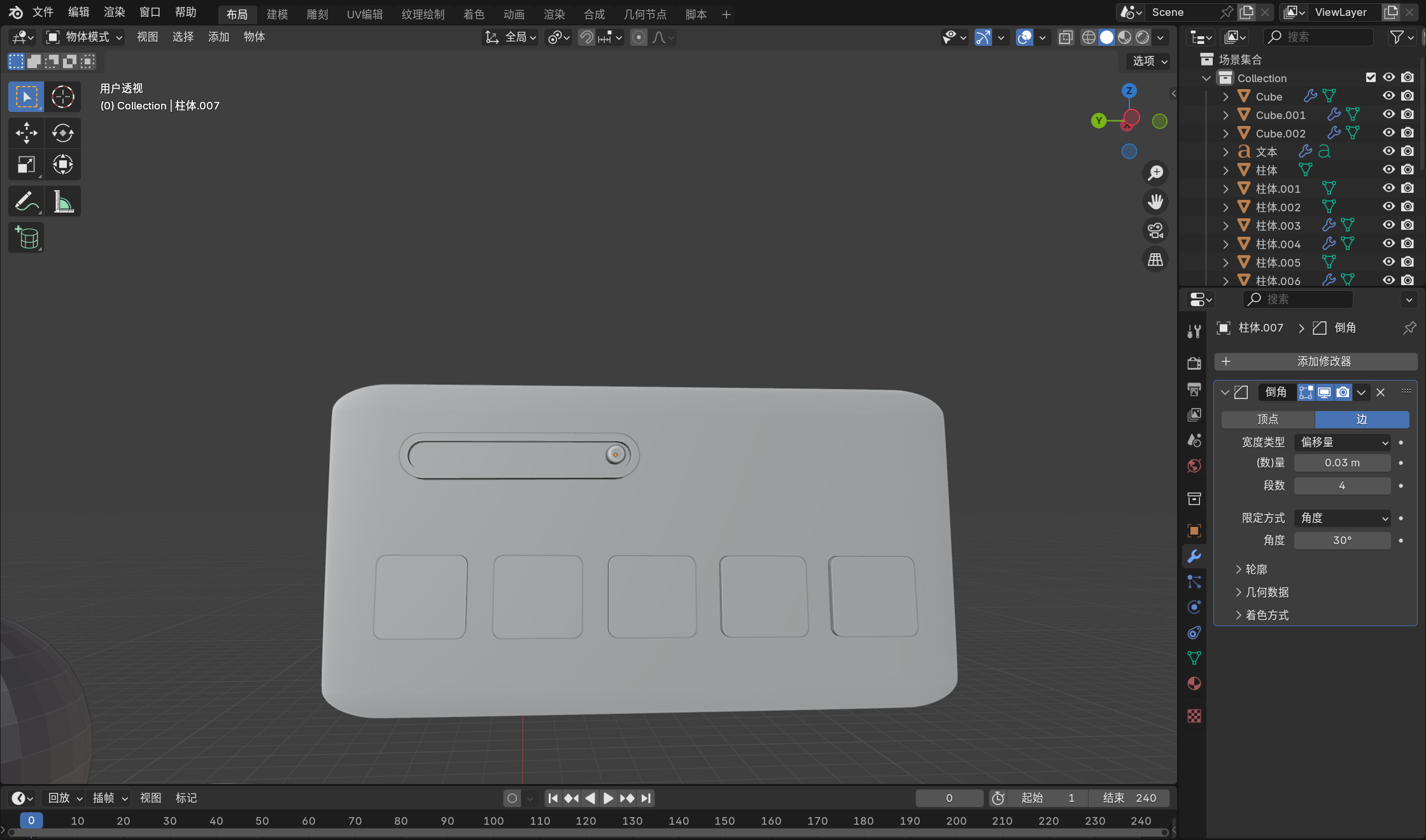

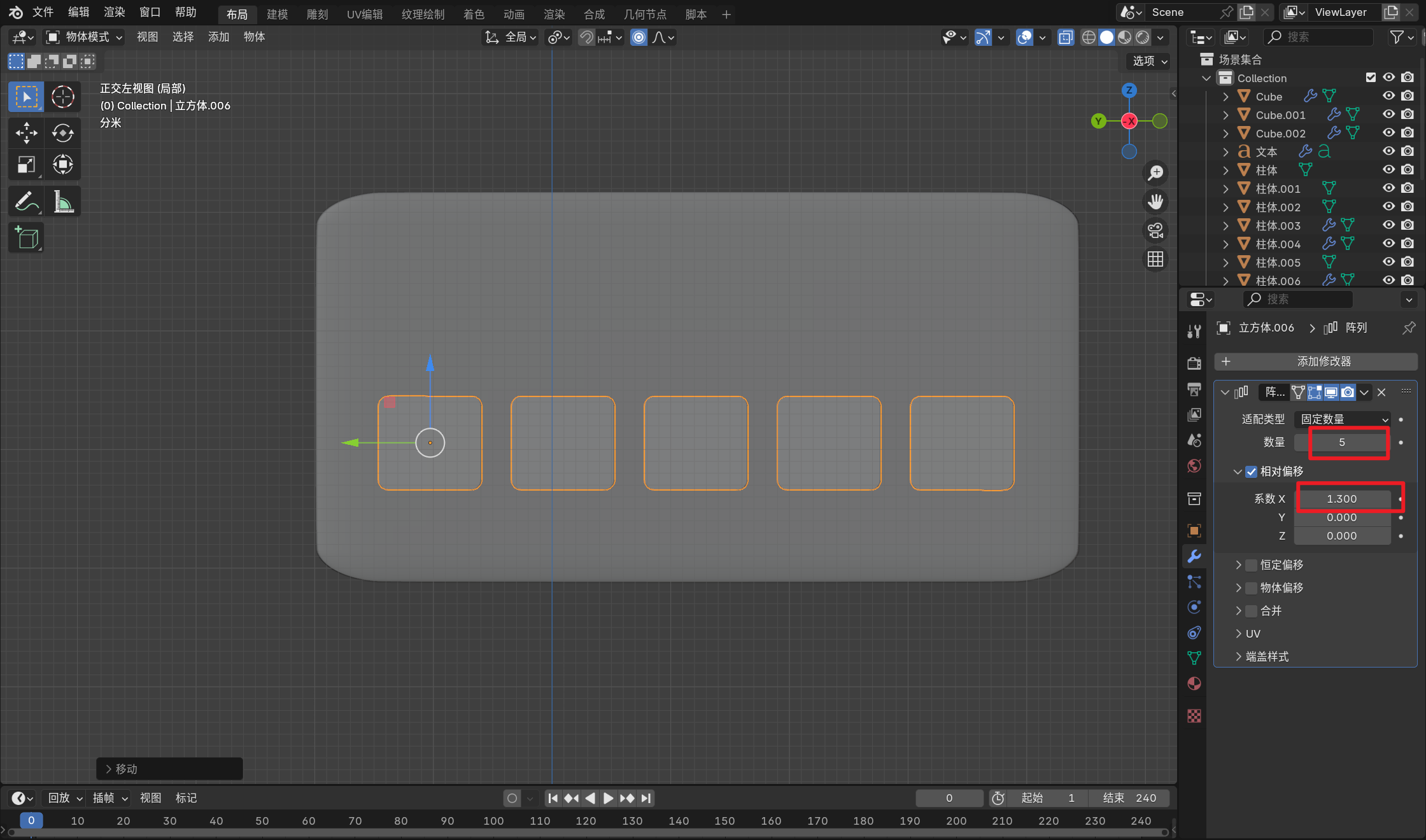

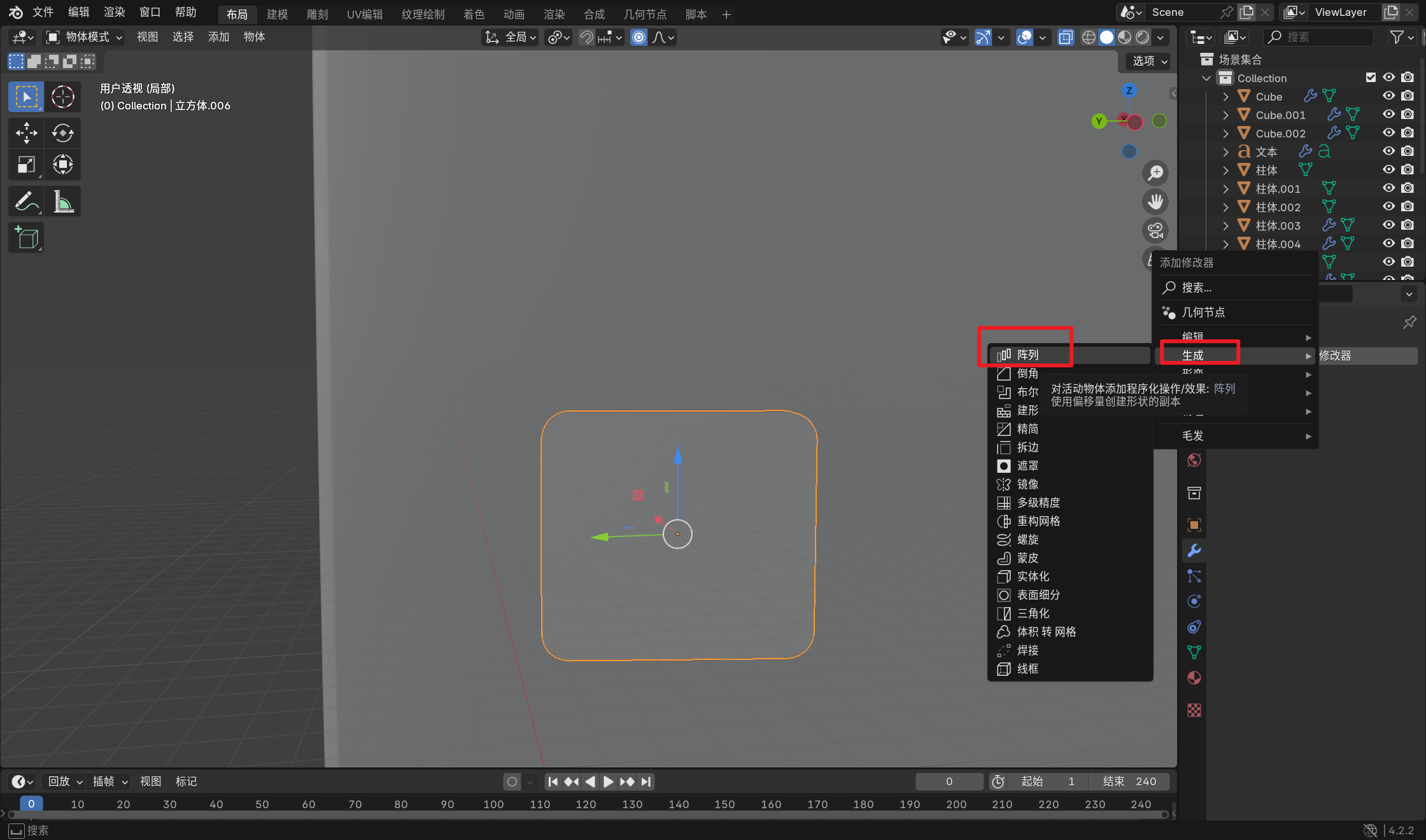

 使用阵列修改器，不用一个一个去移动复制

只需要修改数量和每个物体之间的间隔即可

同样，添加长方体

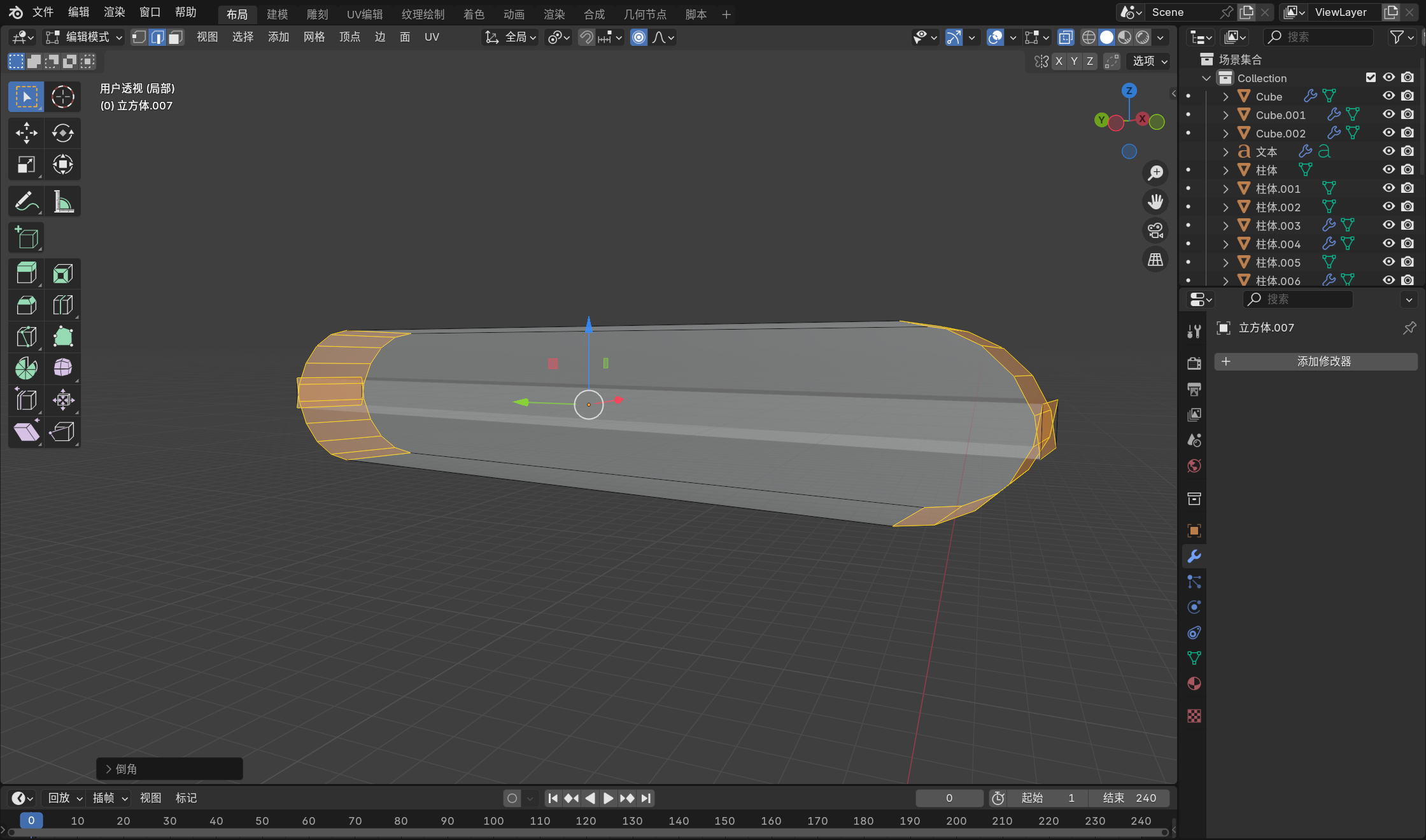

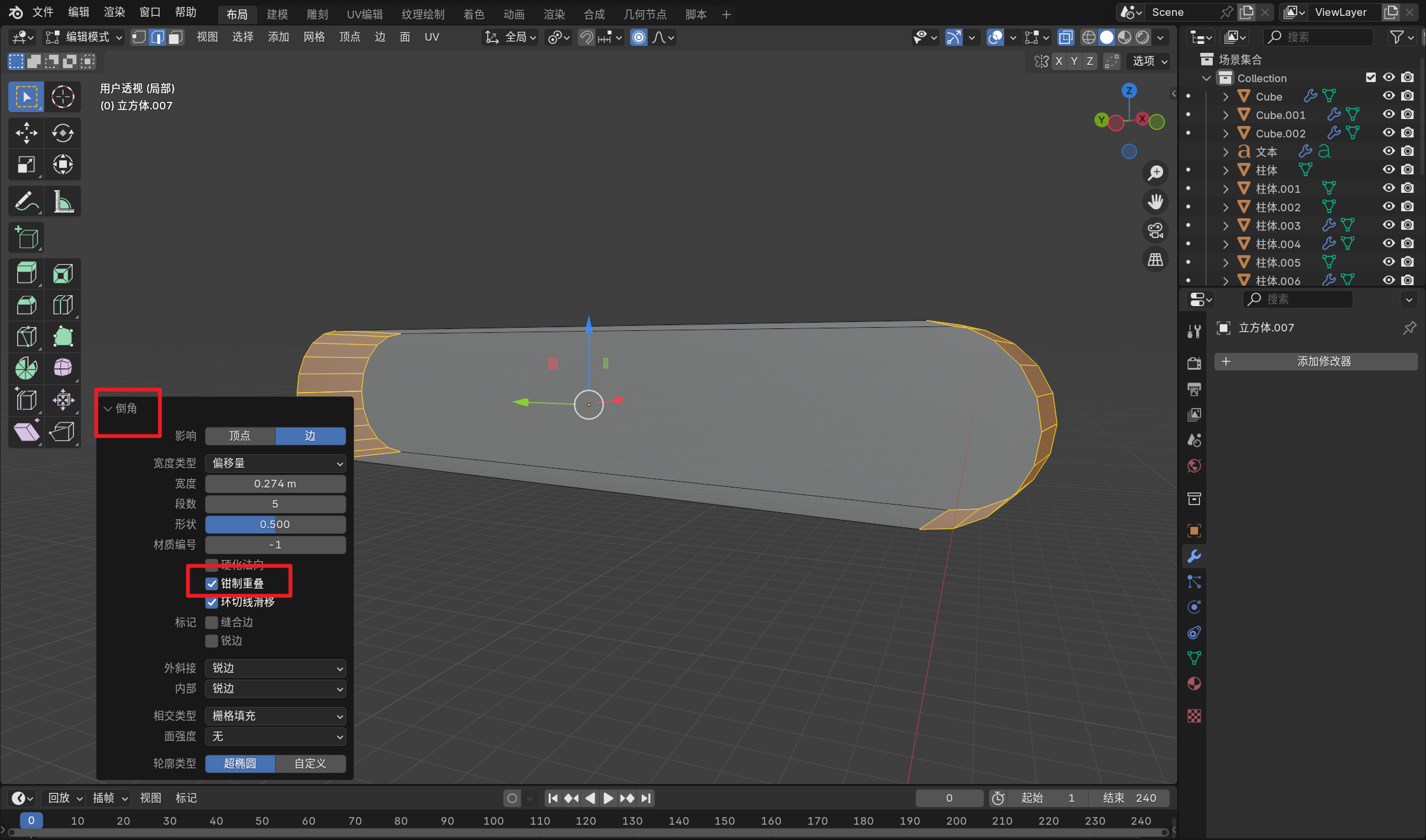

添加倒角，发现倒角到一定程度会产生重叠效果

这时，我们只需要选择钳制重叠

钳制重叠可能导致多点重合，会导致内插面出错，先alt + a选中全部点，然后按键m，选择按距离

 后选中面，（按键 i）进行内插面，再通过（按键 e）进行挤出

同理



对其添加倒角得

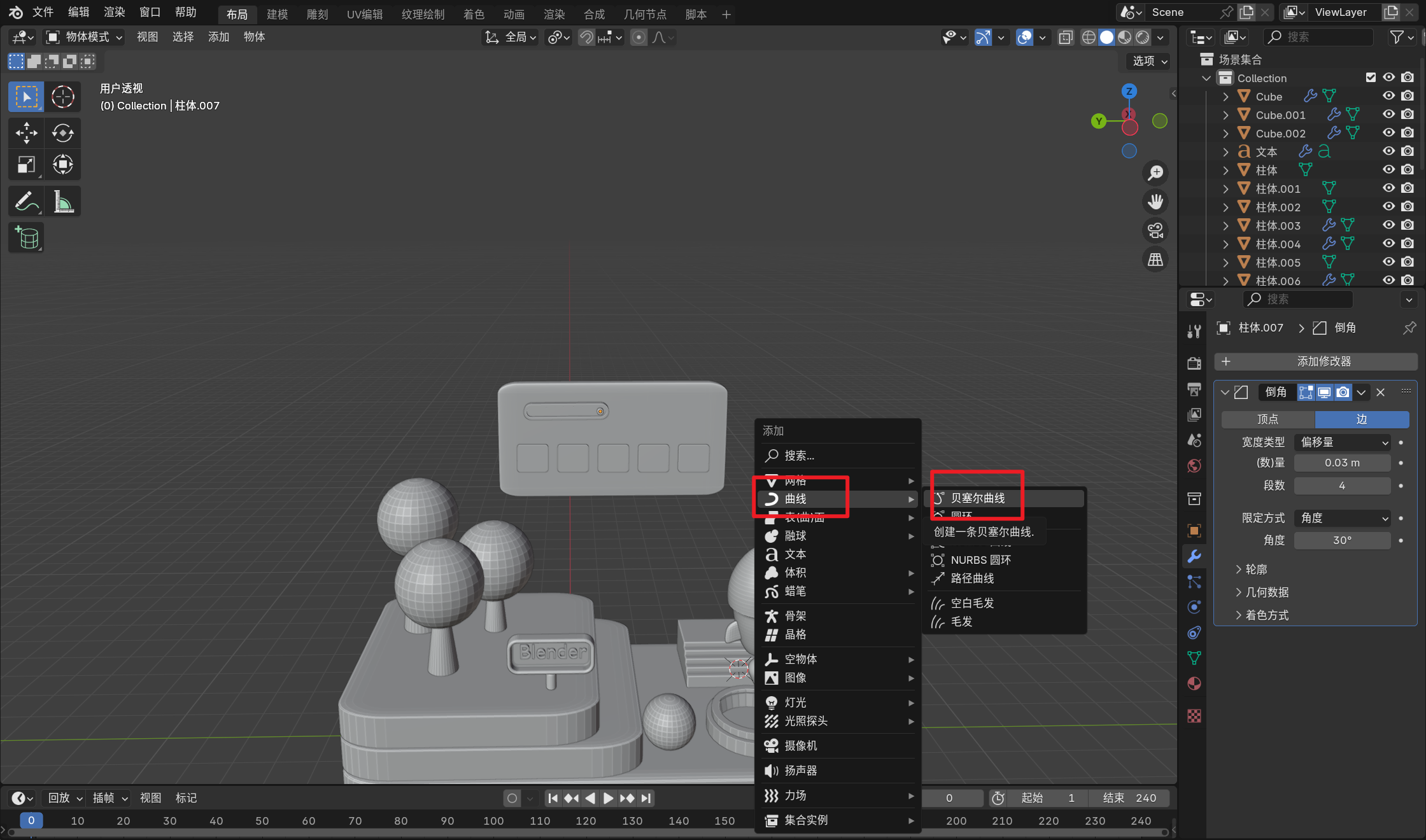

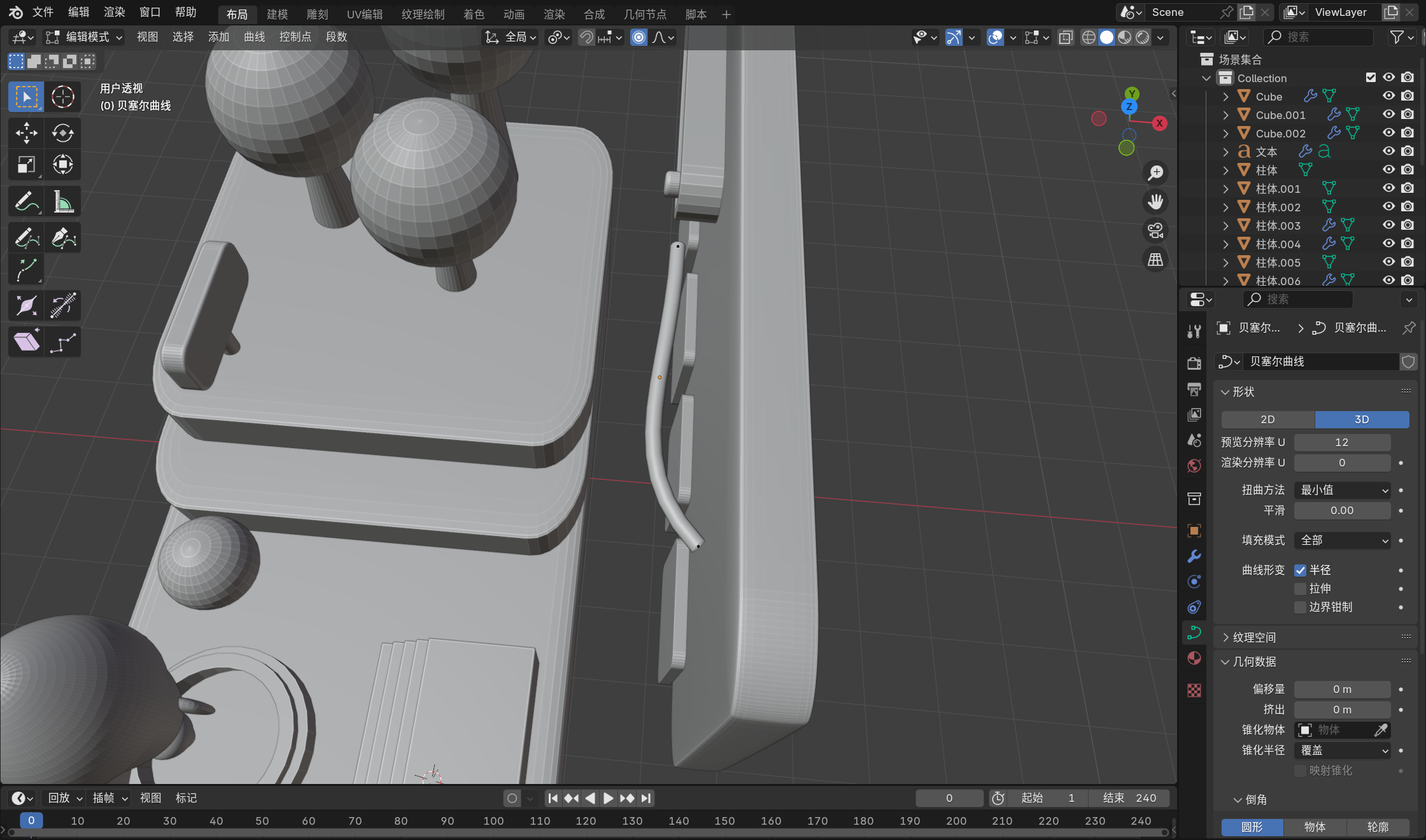

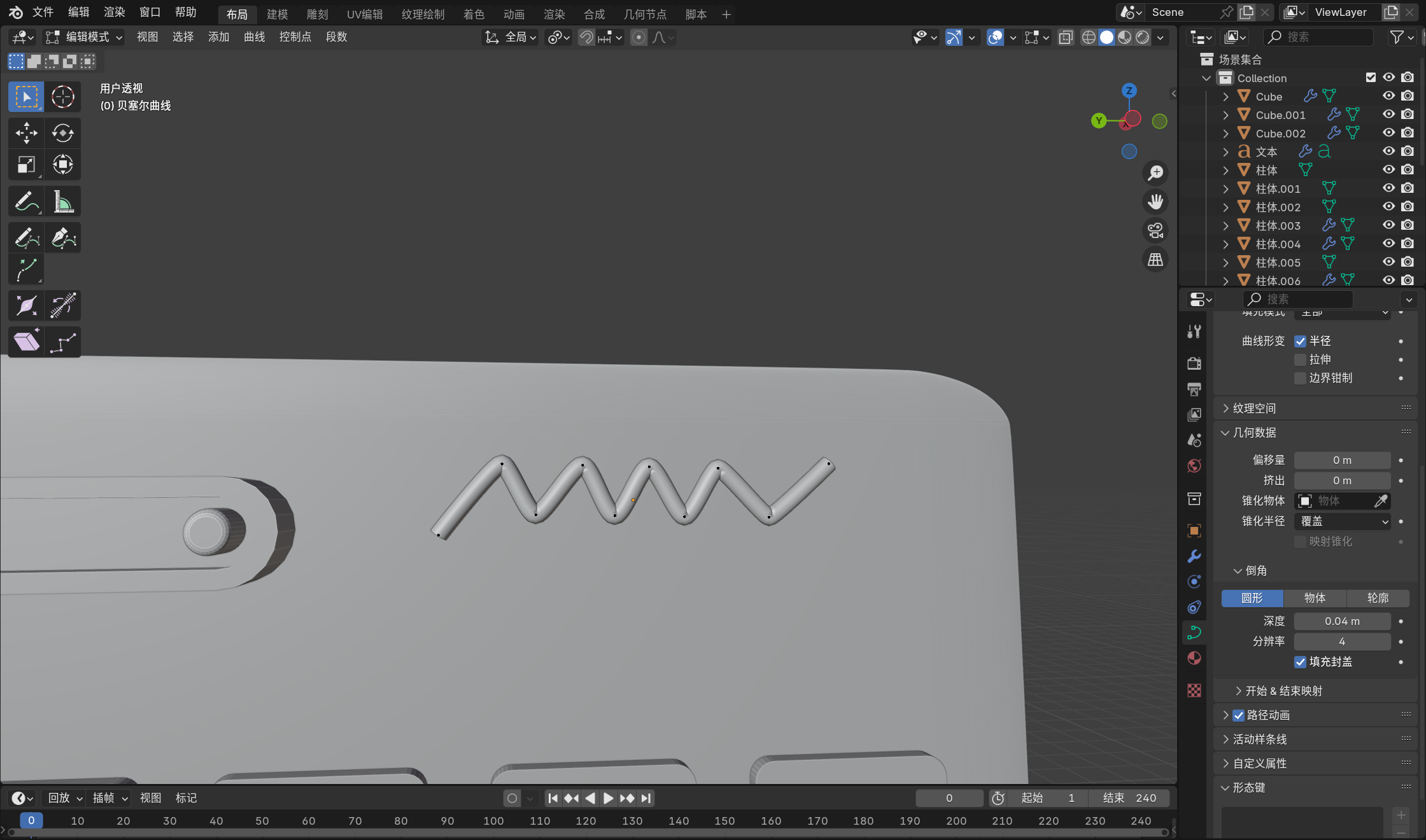

 创建一个曲线

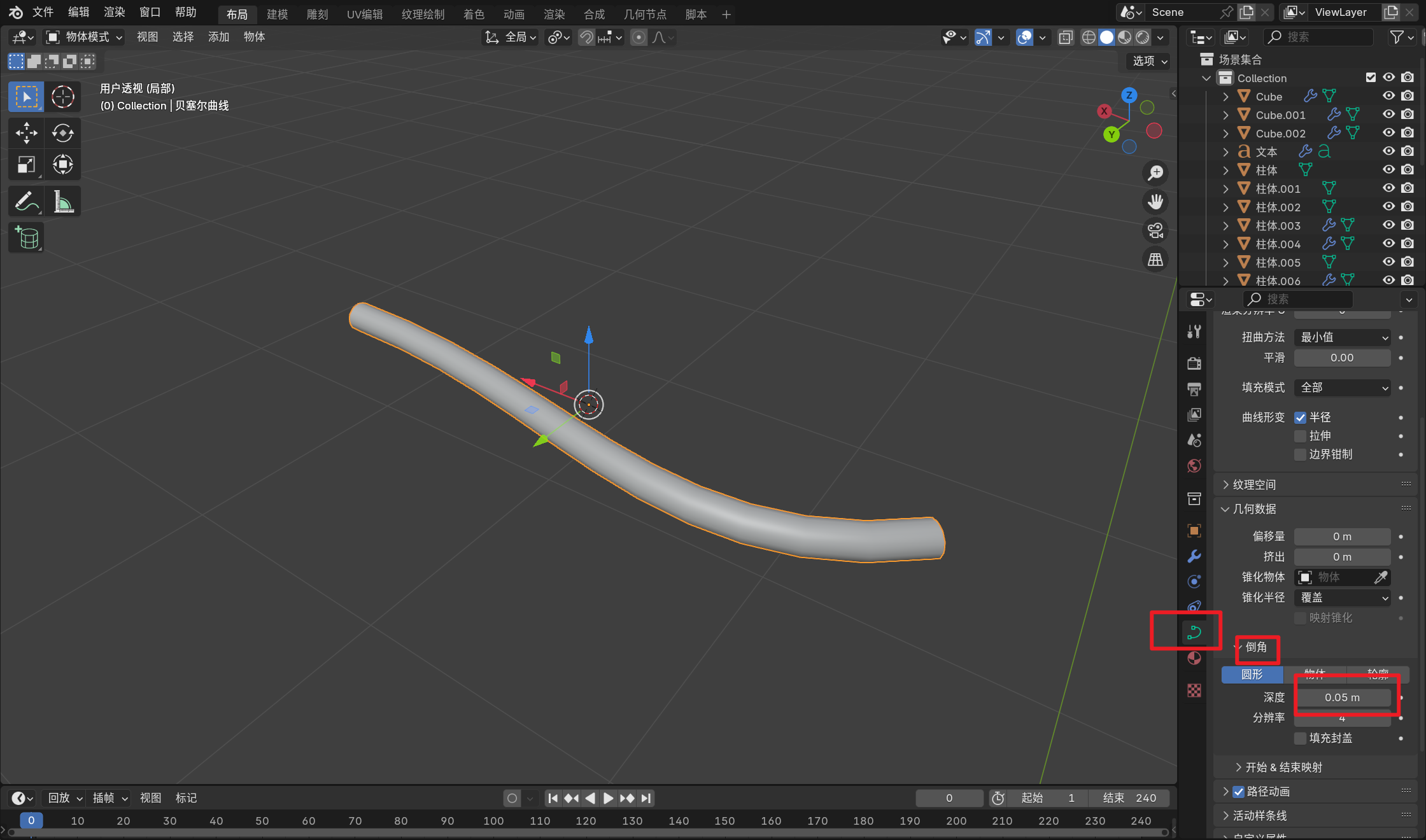

在隔离模式下，修改它倒角的深度，添加曲线厚度

 移动到指定位置

 通过选择点 + G（移动）

如果使其变直线？只需要分别使用 s + x + 0

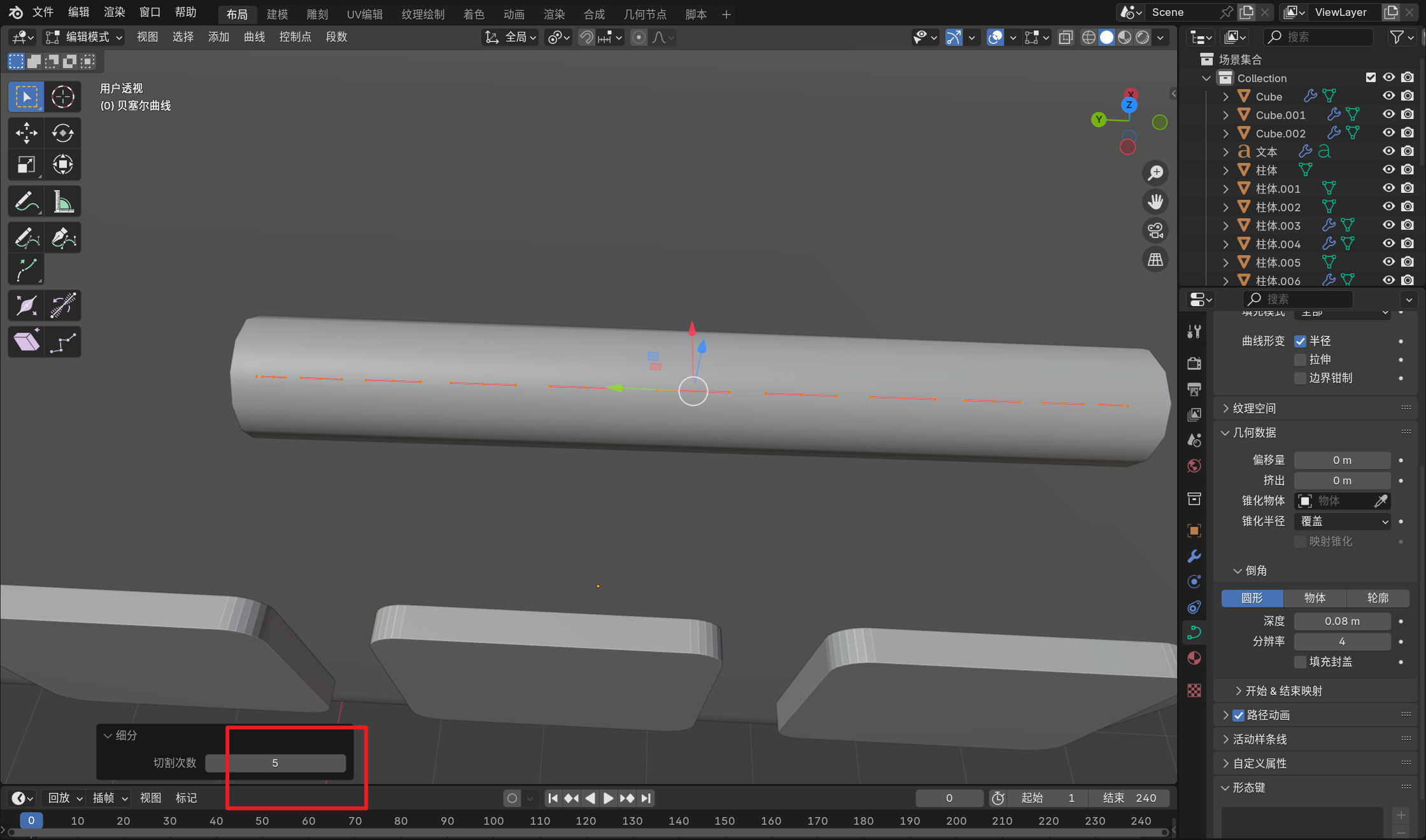

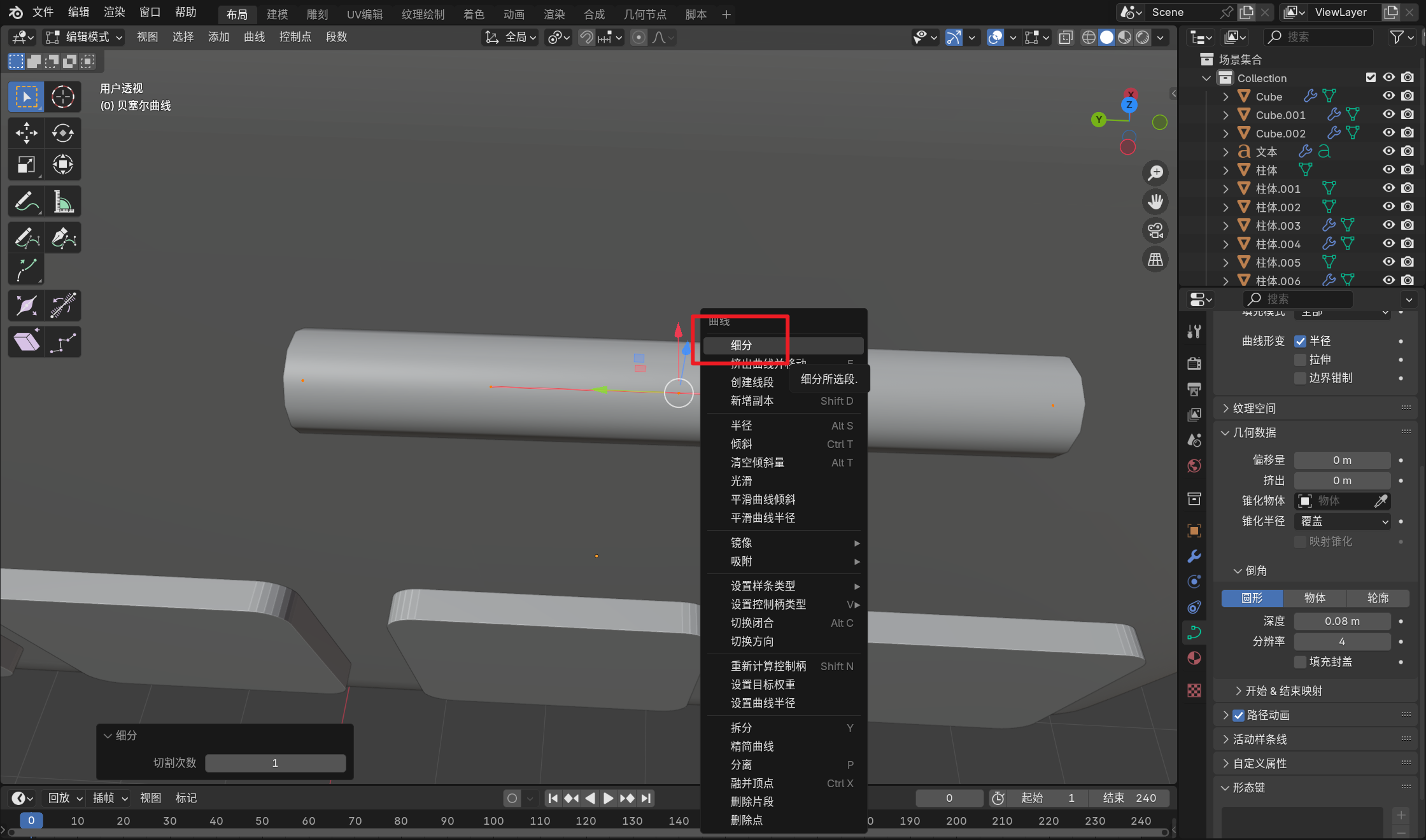

选择线段（点击某点后 + a）后，然后点击右键细分

这里设置切割次数为5

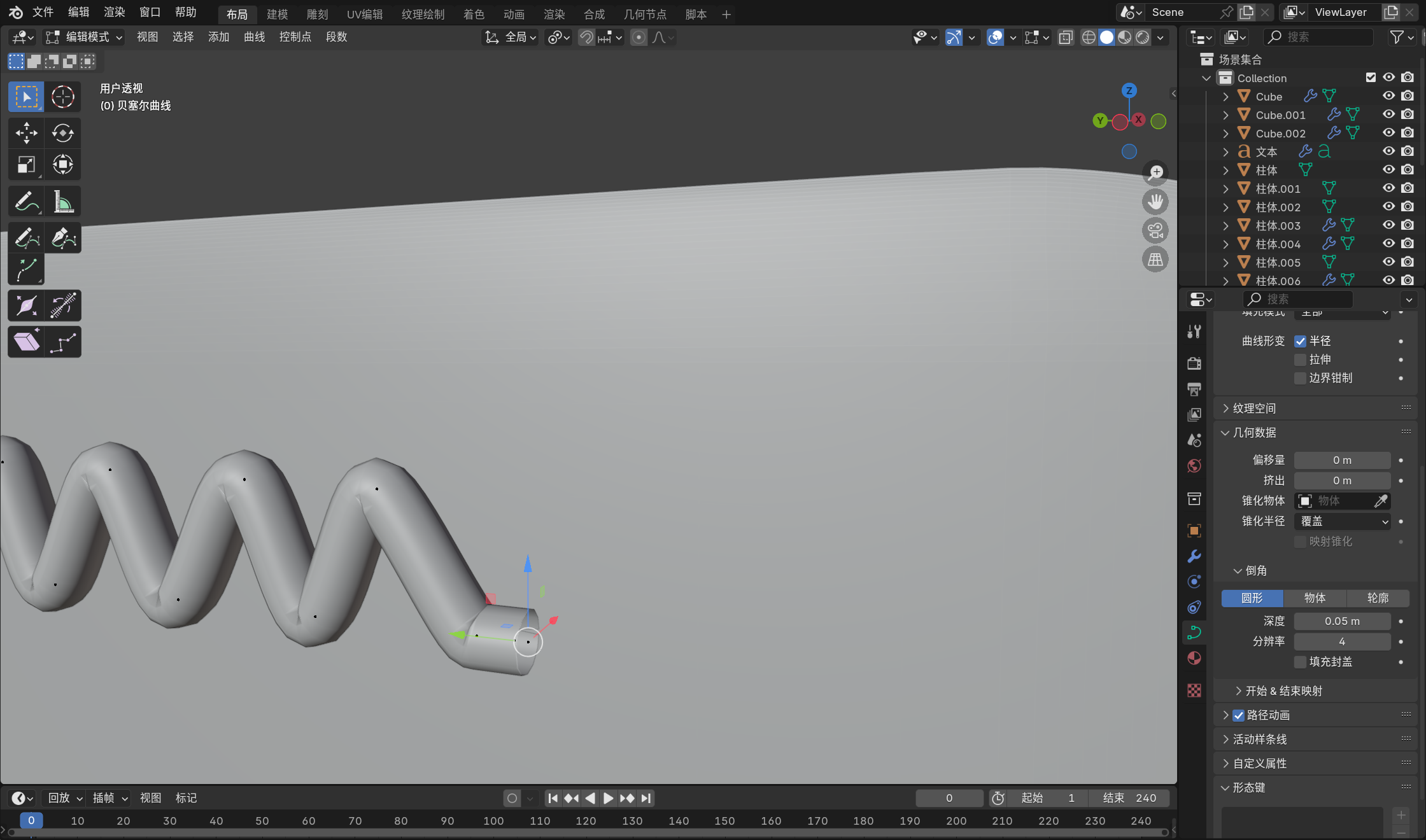

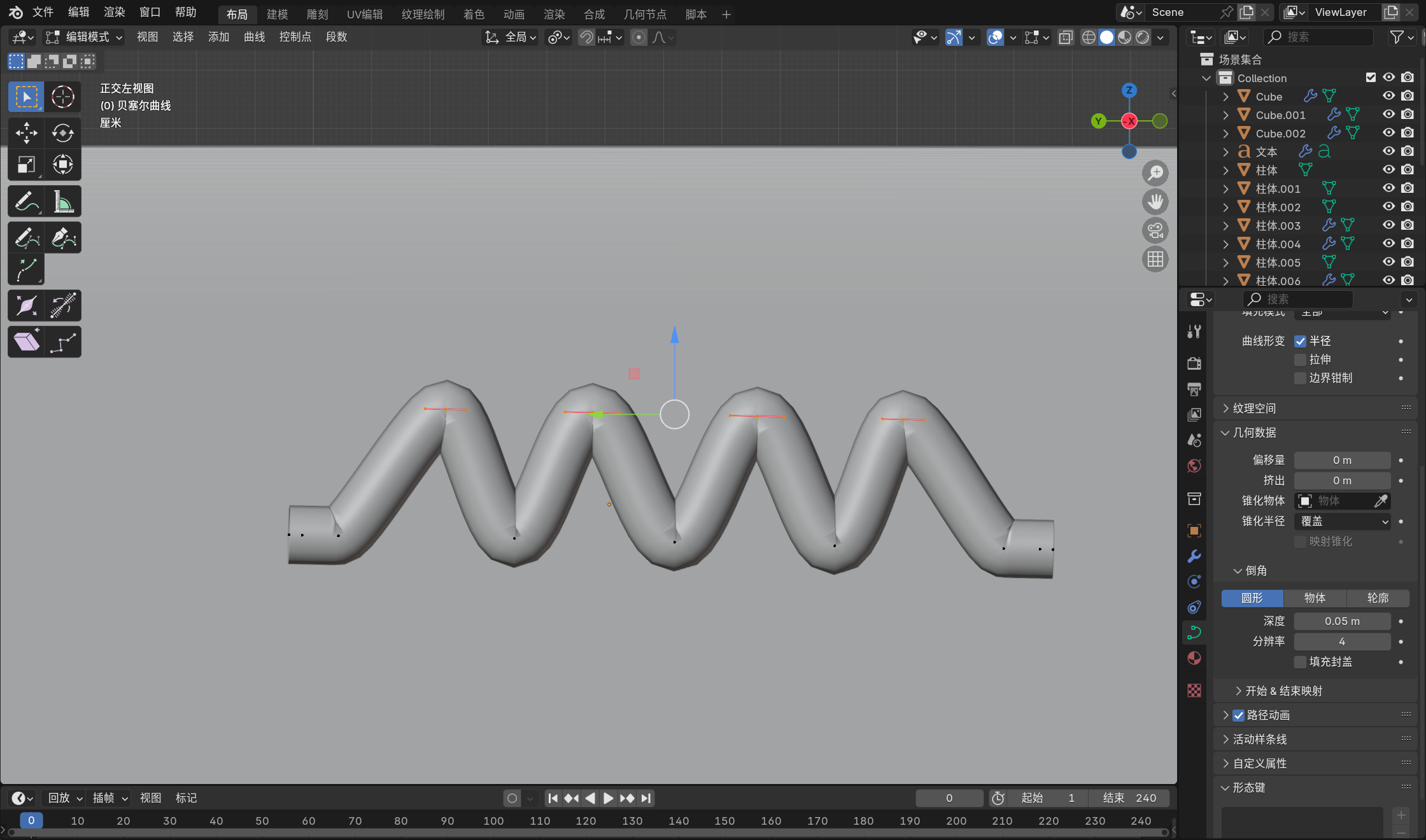

 然后隔一个选一个点，往上拖

选择这个点，点击e键（挤出），产生一个延伸的感觉

然后单击封盖，将线段封闭



 稍微调整一下

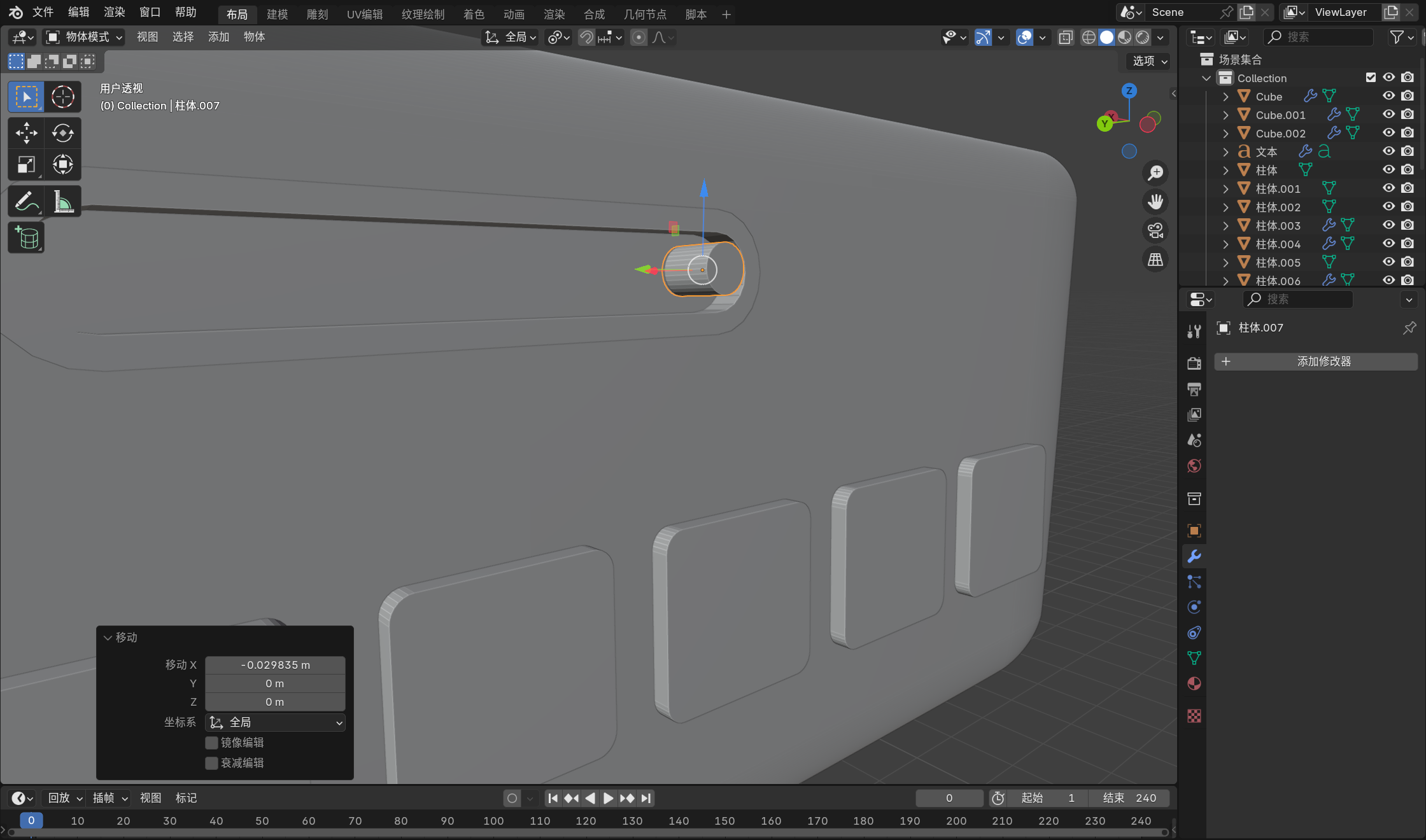

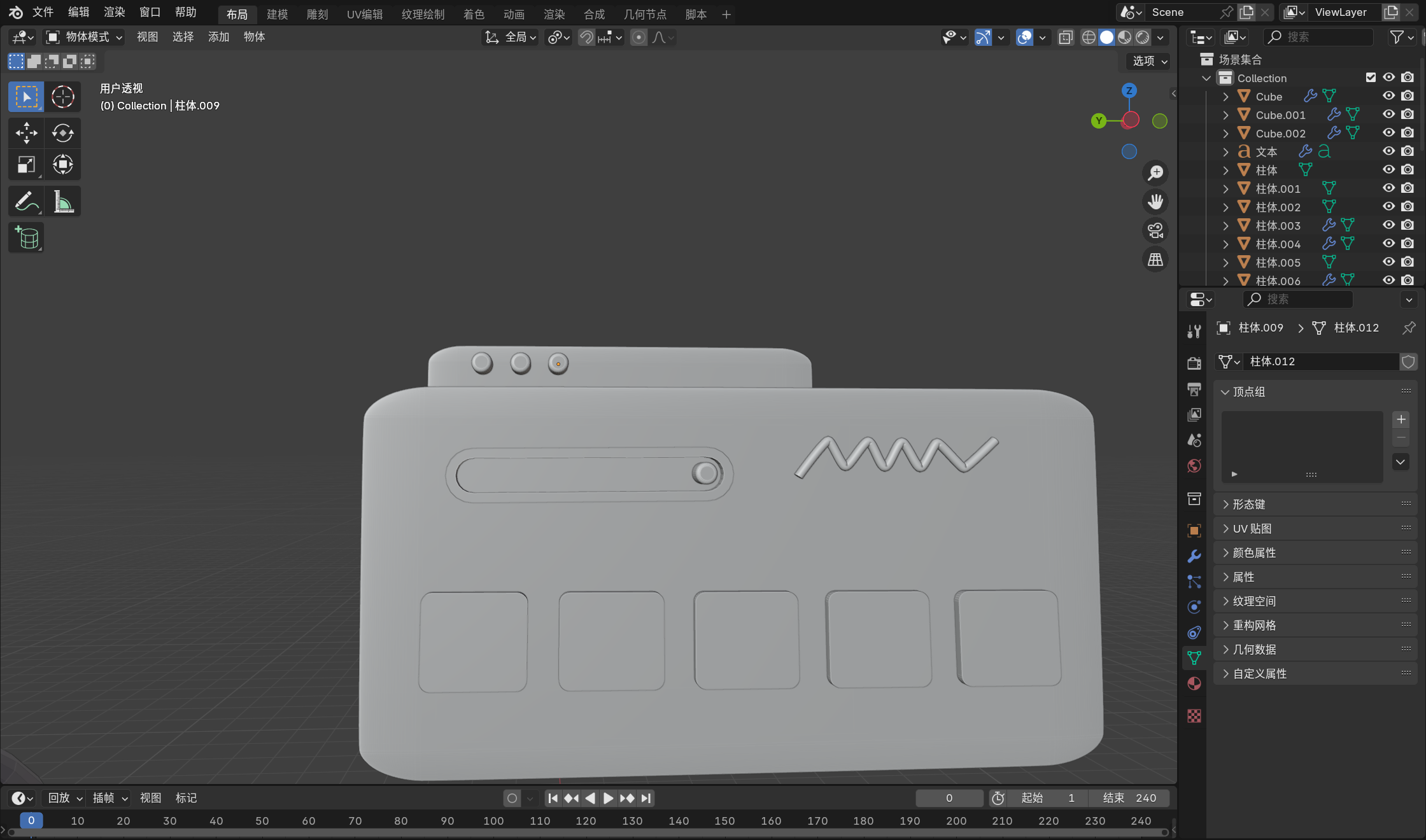

8. 开始制作背板后面的小按钮，也是差不多一个小背板和3个小按钮

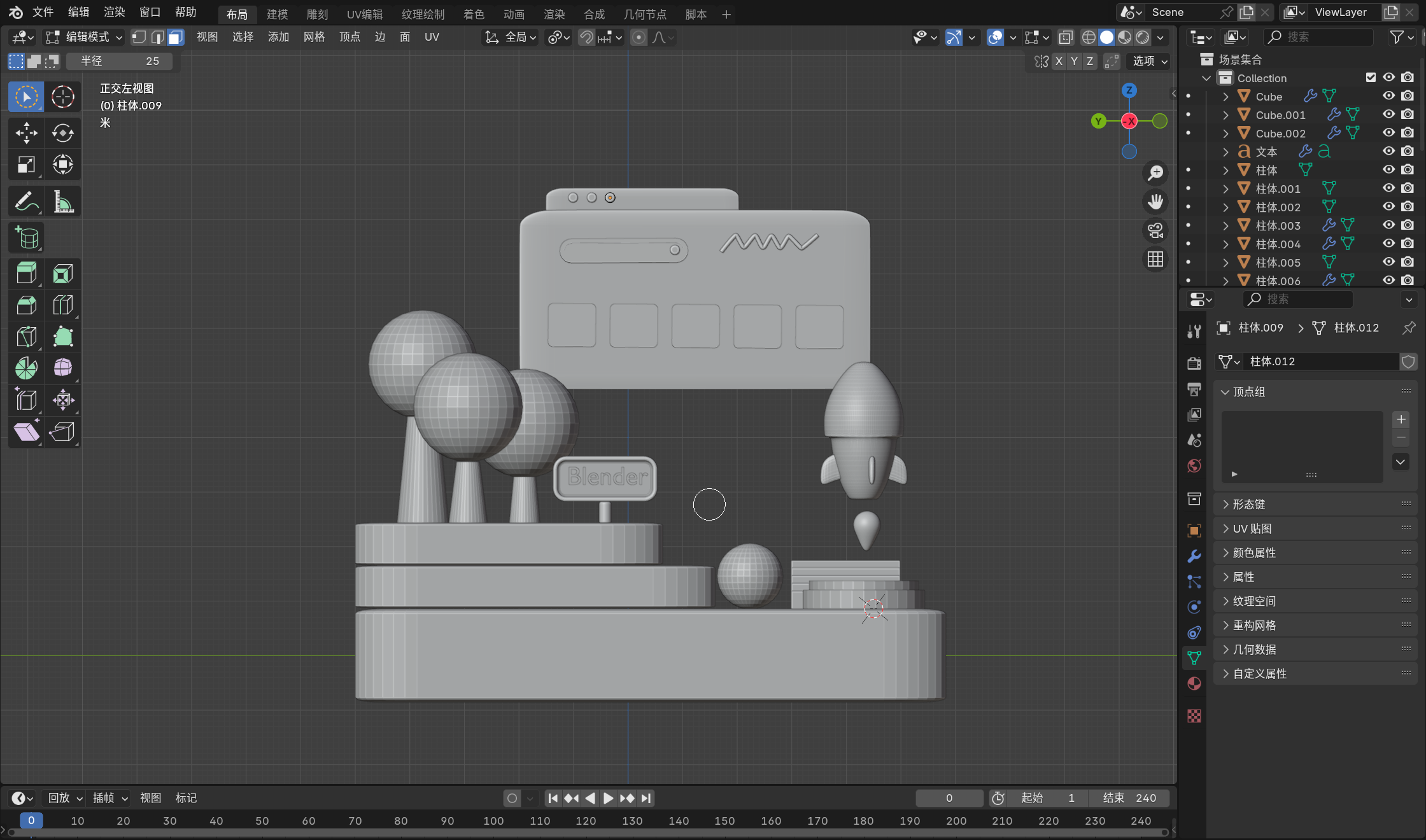

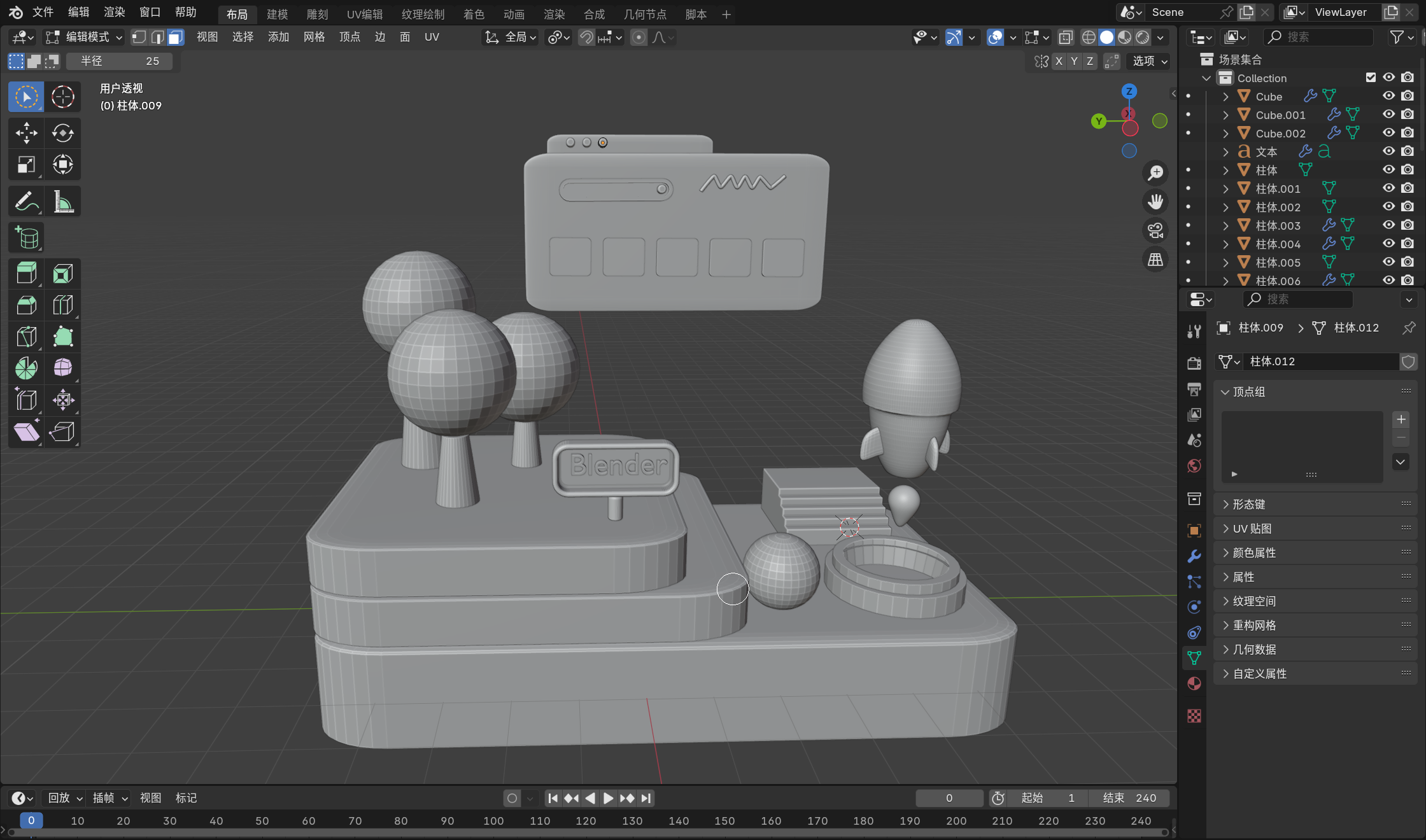

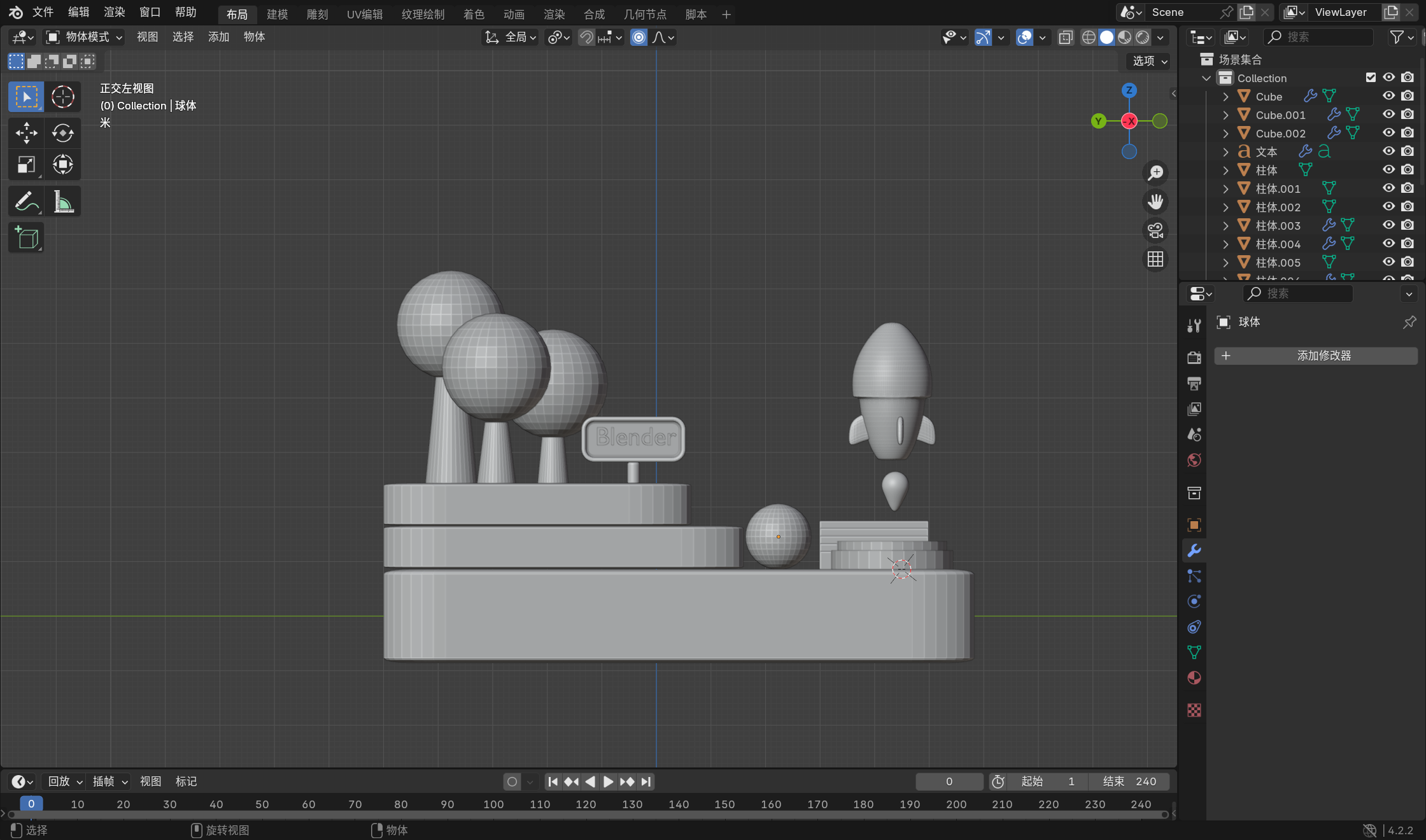

（8）建模完成效果图



三、学习总结

通过 按键 s + 数字n，这样就会将模式放大到n倍

alt + z进行透显模式

shift + z进入透视模式 ，

 在编辑模式下按L单独选中组合的模型

选中面，按 i 键内插面 ，然后按 e 键对其进行挤出

通过R键进行旋转，R + X + 90是让物体沿着x轴旋转90度

shift + s，这样将游标放到物体的正中心位置

shift + d复制的物体不会关联调整，而alt + d关联复制的物体可以关联调整

注意：点击要修改的物体进入编辑模式，而不是直接进入编辑shul
