🔥 内容介绍

心电图（ECG）是心脏电活动的非侵入性记录，是临床医学中诊断心血管疾病的重要工具。ECG 信号通常在时间域内表示，反映了心脏在不同生理状态下的电激动和恢复过程。然而，在实际采集过程中，ECG 信号往往受到各种噪声的污染，其中最常见的噪声之一是工频干扰，尤其是在电网频率为50 Hz或60 Hz的国家和地区。这种50 Hz（或60 Hz）的工频干扰表现为一种明显的周期性正弦波成分叠加在ECG信号上，严重影响了ECG波形的准确性，从而可能导致误诊。因此，对ECG信号进行滤波以去除工频干扰至关重要。

本文旨在研究加载并绘制时间域内的ECG信号，并重点探讨使用Q因子为1的陷波滤波器来有效去除50 Hz频率的工频干扰。我们将详细阐述ECG信号的加载与绘制方法，陷波滤波器的原理及其在ECG信号处理中的应用，特别是针对50 Hz频率的陷波滤波器的设计与实现，并分析Q因子对滤波器性能的影响。通过理论分析和可能的实践模拟（尽管本文不包含实际代码实现，但将详细描述理论过程），我们将展示陷波滤波器在改善ECG信号质量方面的有效性。

ECG信号的加载与绘制

ECG信号通常以数字格式存储，常见的格式包括MATLAB的.mat文件、EDF（European Data Format）文件或简单的文本文件。加载这些文件是ECG信号处理的第一步。根据文件格式的不同，需要使用相应的读取函数或方法。例如，在MATLAB中，.mat文件可以直接使用load函数加载；对于文本文件，可以使用csvread或importdata等函数。加载后的数据通常是一个一维数组或向量，表示在不同时间点采集到的电压值。

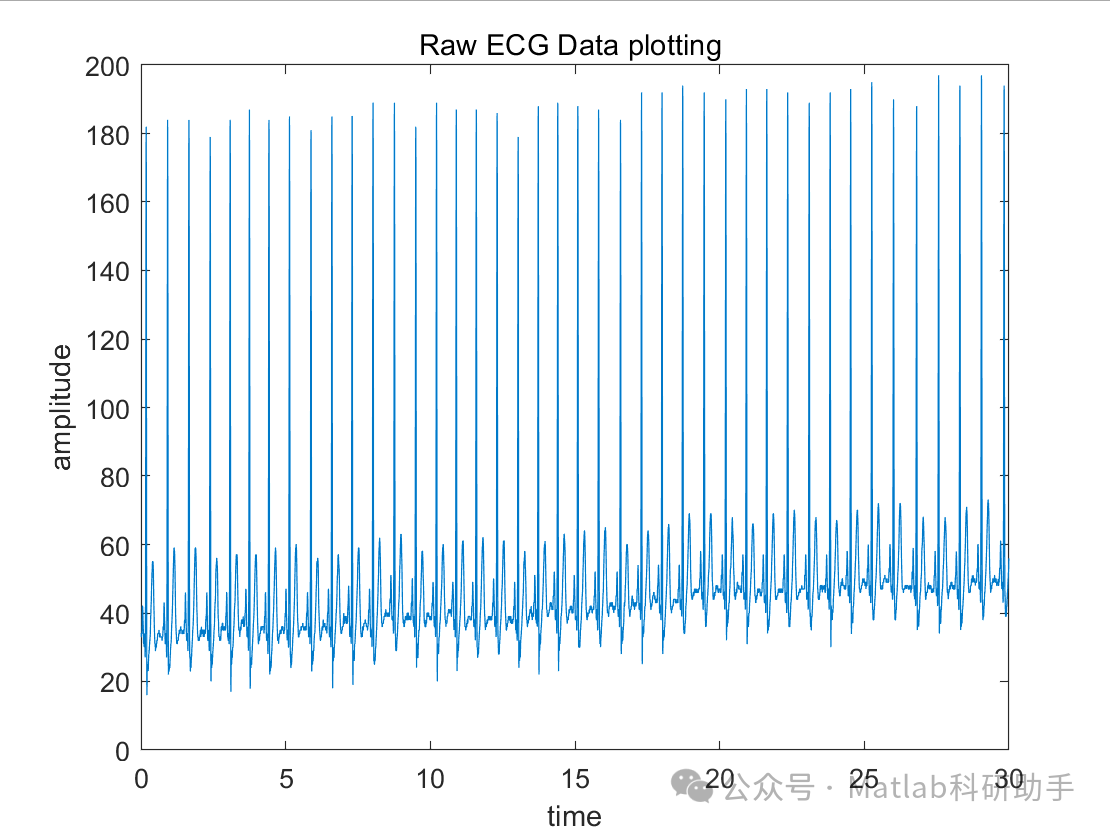

在时间域内绘制ECG信号是理解其特征的直观方式。横轴表示时间，纵轴表示电压。绘制ECG信号可以使用各种绘图软件或编程语言库，例如MATLAB的plot函数、Python的matplotlib库等。绘制时需要注意设置合适的横轴单位（通常是秒或毫秒），并根据信号的采样频率计算出每个数据点对应的时间。通过绘制原始ECG信号，我们可以清晰地观察到其主要的波形特征，如P波、QRS波群和T波，同时也能直观地看到叠加在信号上的噪声成分，特别是周期性的工频干扰。

陷波滤波器的原理与设计

陷波滤波器（Notch Filter），也称为带阻滤波器，是一种能够衰减或完全抑制特定频率范围信号的滤波器。在ECG信号处理中，陷波滤波器常被用来去除工频干扰。理想的陷波滤波器应该在目标频率点（如50 Hz）处具有无限大的衰减，而在其他频率下对信号几乎没有影响。然而，实际实现的陷波滤波器总是有一定的带宽，即在目标频率附近的一定频率范围内也会产生衰减。

陷波滤波器可以通过数字滤波器或模拟滤波器来实现。在数字信号处理领域，陷波滤波器通常使用IIR（Infinite Impulse Response）或FIR（Finite Impulse Response）结构来实现。对于去除特定频率的窄带干扰，IIR陷波滤波器通常更有效，因为它们可以用较低的阶数实现陡峭的频率响应。

Q因子与陷波滤波器的带宽

Q因子（Quality Factor）是衡量陷波滤波器带宽窄度的重要参数。Q因子越高，滤波器的带宽越窄，对目标频率的衰减越集中。反之，Q因子越低，滤波器的带宽越宽，对目标频率附近频率的衰减范围越大。

对于陷波滤波器，Q因子通常定义为中心频率与带宽之比。对于二阶IIR陷波滤波器，Q因子与极点半径 rr 之间存在一定的关系。通常，当极点半径 rr 接近1时，Q因子会很高，带宽很窄；当 rr 远离1时，Q因子较低，带宽较宽。

在本文的研究中，我们关注的是Q因子为1的陷波滤波器。Q因子为1意味着滤波器的带宽相对较宽。选择较低的Q因子可能会带来以下影响：

对目标频率的衰减效果可能不如高Q因子滤波器
：虽然目标频率（50 Hz）仍然会受到显著衰减，但衰减程度可能不如高Q因子滤波器。
可能对目标频率附近的ECG信号成分产生一定影响
：较宽的带宽意味着滤波器在50 Hz附近的频率范围内也会产生衰减。如果ECG信号中包含靠近50 Hz的频率成分，这些成分也可能受到一定程度的衰减，从而可能轻微改变ECG波形的形状。
滤波器设计相对简单且可能更稳定
：较低的Q因子通常对应于极点半径远离1，这可能使得滤波器对参数变化和数值精度不那么敏感，设计和实现相对更容易，且可能更稳定。

选择Q因子为1可能是在权衡去除工频干扰效果和保留ECG信号本身特征之间的一种考虑。在某些情况下，如果工频干扰的频率不是非常精确地固定在50 Hz，或者ECG信号中包含靠近50 Hz的重要频率成分，较低的Q因子可能是一种更稳妥的选择，以避免过度失真。

Q因子为1的50 Hz陷波滤波器的实现

要实现Q因子为1的50 Hz陷波滤波器，我们需要根据陷波频率和Q因子来确定滤波器的参数。

Q因子与极点半径 rr 之间的关系相对复杂，并且依赖于具体的滤波器结构和定义。然而，对于一些常见的二阶陷波滤波器结构，可以通过调整极点半径 rr 来控制Q因子。一种常见的方法是将极点放置在以原点为圆心，半径为 rr 的圆上，零点放置在单位圆上。通过调整 rr，可以改变极点与单位圆的距离，从而影响滤波器的带宽和Q因子。

为了获得Q因子为1的滤波器，需要根据具体的滤波器设计方法和Q因子的定义来计算或查找对应的极点半径 rr 值。一旦确定了 rr 的值，就可以根据 ω0ω0 和 rr 计算出滤波器差分方程中的系数，然后通过这个差分方程对ECG信号进行滤波。

在实际实现中，可以使用编程语言提供的信号处理库来设计和应用陷波滤波器。例如，在MATLAB中，可以使用designfilt函数设计陷波滤波器，并指定滤波器类型、陷波频率、带宽或Q因子等参数。在Python中，scipy.signal库也提供了类似的功能。这些库函数通常会自动计算出滤波器的系数，用户只需要提供设计参数。

加载、绘制与滤波

实施陷波滤波器的过程通常包括以下步骤：

加载原始ECG信号
：读取包含ECG数据的信号文件。
绘制原始ECG信号
：在时间域内绘制加载的信号，以便观察其原始状态和噪声水平。
设计陷波滤波器
：根据采样频率、陷波频率（50 Hz）和所需的Q因子（1）设计陷波滤波器。这涉及到计算滤波器的系数。
应用陷波滤波器
：将设计的陷波滤波器应用于原始ECG信号。这通常通过卷积（对于FIR滤波器）或递归计算（对于IIR滤波器）来实现。

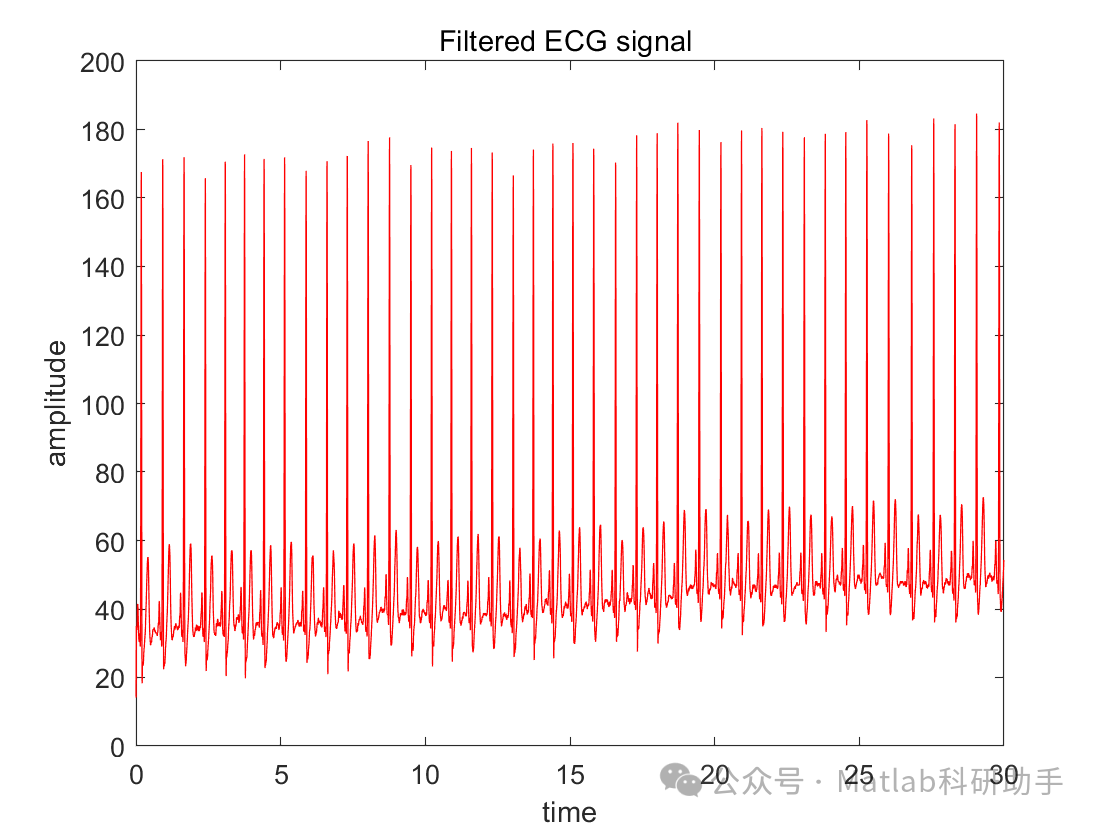

绘制滤波后的ECG信号
：在时间域内绘制滤波后的ECG信号，以便比较与原始信号的差异，并评估滤波效果。

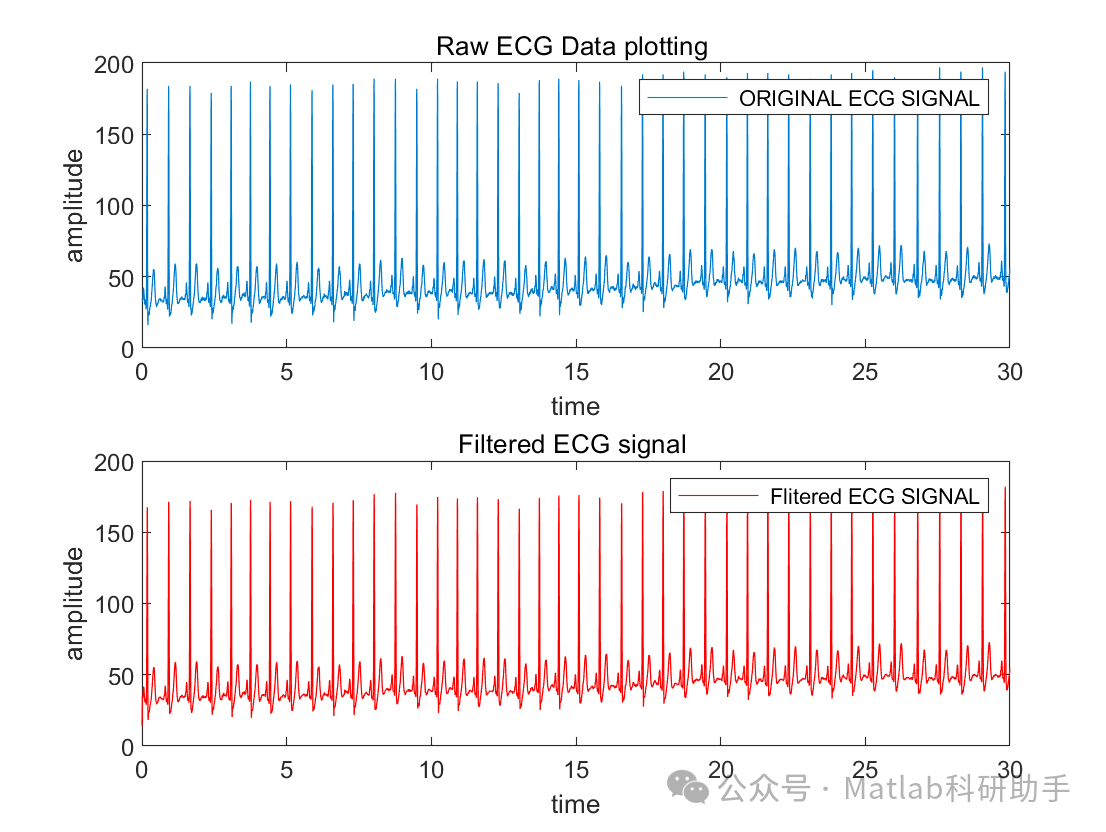

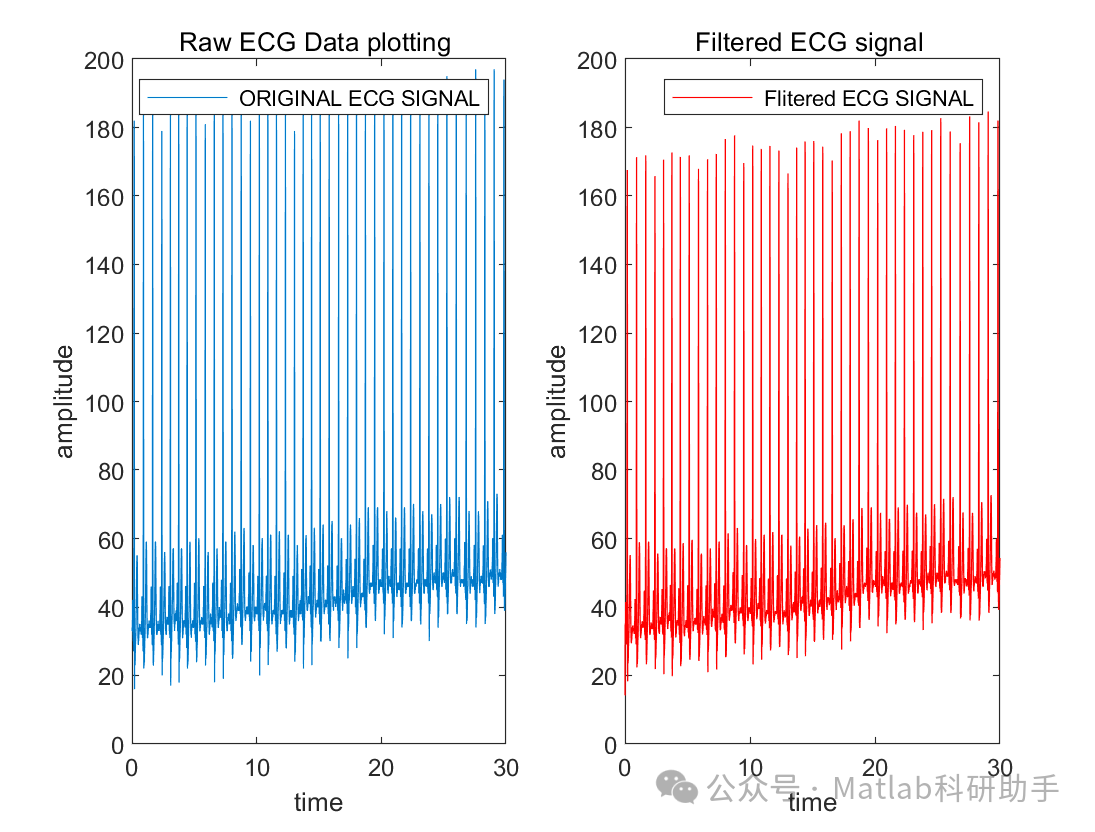

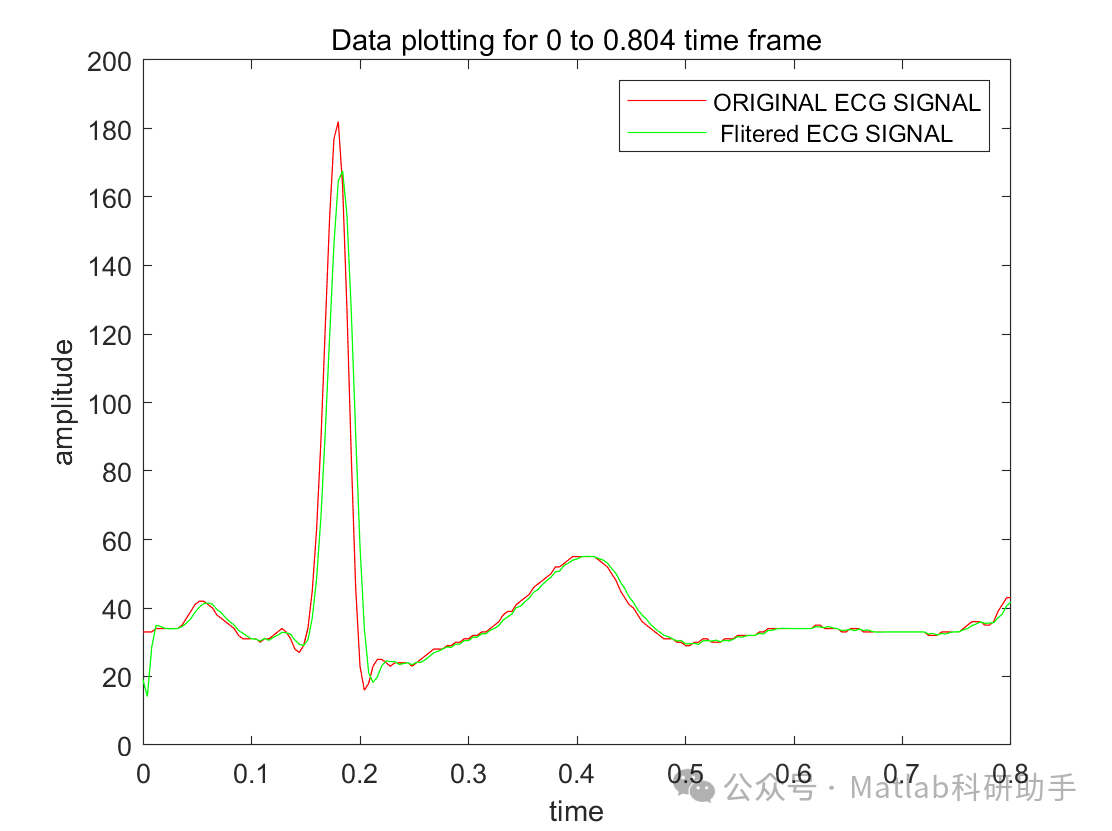

通过对比原始ECG信号和滤波后的ECG信号的波形，我们可以直观地看到50 Hz工频干扰是否已被有效去除，以及滤波过程对ECG信号本身波形的影响程度。理想情况下，滤波后的信号应该显著减少了周期性的50 Hz噪声成分，同时保留了ECG信号的主要特征波形。

Q因子为1的陷波滤波器的效果分析

选择Q因子为1的50 Hz陷波滤波器，其陷波带宽相对较宽。这意味着：

对50 Hz的衰减效果
：虽然Q因子不是无限高，但对于中心频率50 Hz，滤波器仍然会产生显著的衰减，有效抑制工频干扰。
对附近频率的影响
：由于带宽较宽，滤波器会对50 Hz附近一定范围内的频率也产生衰减。如果ECG信号中包含靠近50 Hz的重要频率成分，例如一些病理状态下产生的异常信号，这些成分可能会受到一定程度的影响。
抗频率偏移能力
：如果实际的工频干扰频率不是精确的50 Hz，而是在50 Hz附近有轻微偏移，具有较宽带宽的Q因子为1陷波滤波器可能比窄带滤波器对这种频率偏移更具鲁棒性，仍然能够有效地衰减大部分干扰。

因此，Q因子为1的陷波滤波器在去除50 Hz工频干扰方面通常是有效的，但在选择使用时需要考虑其对ECG信号本身可能产生的影响，特别是对于那些包含靠近50 Hz频率成分的ECG信号。

结论

本文研究了加载并绘制时间域内的ECG信号，并详细探讨了使用Q因子为1的陷波滤波器去除50 Hz频率工频干扰的方法。通过对ECG信号加载和绘制过程的描述，我们展示了在时间域内观察ECG信号的重要性。通过对陷波滤波器原理、Q因子与带宽关系的阐述，我们理解了陷波滤波器在去除特定频率干扰方面的作用。重点分析了Q因子为1的陷波滤波器在去除50 Hz工频干扰方面的实现方法和可能的效果。

虽然Q因子为1的陷波滤波器可能不如高Q因子滤波器那样对50 Hz频率产生极高的衰减，但其较宽的带宽使得它对频率偏移具有一定的鲁棒性，并且可能在某些情况下对ECG信号本身的失真更小。通过加载原始ECG信号，应用Q因子为1的50 Hz陷波滤波器，并绘制滤波后的信号进行比较，可以有效地评估该方法在实际应用中的性能。未来的研究可以进一步探讨不同Q因子对ECG信号滤波效果的影响，以及结合其他滤波技术（如自适应滤波）以实现更优的去噪效果。通过持续优化ECG信号的处理技术，我们可以提高ECG诊断的准确性，为临床医疗提供更可靠的支持。
