本文提出了一种基于Blaschke Unwinding自适应傅里叶分解（BU-AFD）的新型信号压缩算法。该算法旨在克服传统傅里叶分解（FFD）在处理非平稳信号，特别是像心电图（ECG）信号这样复杂、时变信号时存在的局限性。通过引入Blaschke Unwinding过程，我们能够更有效地捕获信号的瞬时频率和振幅变化，从而实现更紧凑的信号表示。本文详细阐述了BU-AFD算法的原理，包括Blaschke积的构造、Unwinding过程以及基于BU-AFD的信号压缩框架。随后，我们针对ECG信号的特性，探讨了该算法在ECG信号压缩中的应用，并通过实验验证了其在压缩比、信号重构精度以及计算效率等方面的优势。研究结果表明，基于BU-AFD的信号压缩算法为处理非平稳信号提供了一种有效且高效的途径，尤其在对ECG信号进行高保真压缩方面具有显著潜力。

关键词： Blaschke Unwinding；自适应傅里叶分解；信号压缩；心电图；非平稳信号；瞬时频率；信号处理

1. 引言

信号压缩是现代信息处理领域中的核心问题之一，其目标是在保证信号质量的前提下，最大限度地减少存储空间或传输带宽。随着科学技术的进步，各种复杂信号，如生物医学信号（ECG、EEG）、语音信号、地震信号等，日益成为研究和应用的热点。这些信号往往具有非平稳、多成分、瞬时变化显著等特点，对传统的基于傅里叶变换或小波变换的压缩方法提出了严峻挑战。

傅里叶分解（FFD）是一种经典的信号处理方法，它将信号分解为一系列不同频率和振幅的复指数基函数的线性组合。然而，FFD是基于全局固定基函数的，对于非平稳信号，其频谱会随着时间变化而扩散，导致能量在频域上分布不集中，信号表示不紧凑，从而影响压缩效率。虽然短时傅里叶变换（STFT）和小波变换等时频分析方法在一定程度上改善了对非平稳信号的处理能力，但它们仍然受限于窗口大小或基函数选择的限制，难以完美地适应信号的局部特性。

近年来，自适应分解方法引起了广泛关注。这些方法试图根据信号自身的特性，自适应地选择或构建基函数，以获得更稀疏、更紧凑的信号表示。希尔伯特-黄变换（HHT）是一种著名的自适应分解方法，它通过经验模态分解（EMD）将信号分解为一系列本征模态函数（IMF）。虽然HHT在处理某些非线性非平稳信号方面表现出色，但EMD存在模态混叠、端点效应等问题，且缺乏严格的数学理论基础。

Blaschke积在复分析领域具有重要的地位，它描述了单位圆内具有零点的解析函数的性质。Blaschke Unwinding（BU）过程是一种基于Blaschke积的信号分解技术，它能够将信号分解为一系列具有瞬时频率物理意义的成分。与传统的傅里叶分解不同，BU过程能够自适应地提取信号的瞬时频率信息，从而为非平稳信号的分析和表示提供了一种新的视角。

基于以上背景，本文提出了一种基于Blaschke Unwinding自适应傅里叶分解（BU-AFD）的新型信号压缩算法。该算法将BU过程与傅里叶分解相结合，旨在通过自适应地提取信号的瞬时频率信息，实现对非平稳信号的高效压缩。特别地，我们将重点研究该算法在ECG信号压缩中的应用。ECG信号作为一种典型的非平稳生物医学信号，具有P波、QRS波群、T波等复杂的形态结构，且其频率和幅度随时间变化显著，是检验新型信号压缩算法性能的理想对象。

本文的结构安排如下：第二节详细阐述BU-AFD算法的原理，包括Blaschke积、Blaschke Unwinding过程以及基于BU-AFD的信号分解过程。第三节介绍基于BU-AFD的信号压缩框架，包括信号分解、系数量化与编码以及信号重构过程。第四节探讨BU-AFD算法在ECG信号压缩中的应用，分析ECG信号的特性以及算法如何针对这些特性进行优化。第五节通过实验验证算法的性能，并与现有方法进行比较。第六节对全文进行总结，并展望未来的研究方向。

2. 基于Blaschke Unwinding的自适应傅里叶分解（BU-AFD）原理

BU-AFD算法的核心思想在于利用Blaschke Unwinding过程自适应地提取信号的瞬时频率，并在此基础上进行类傅里叶分解。

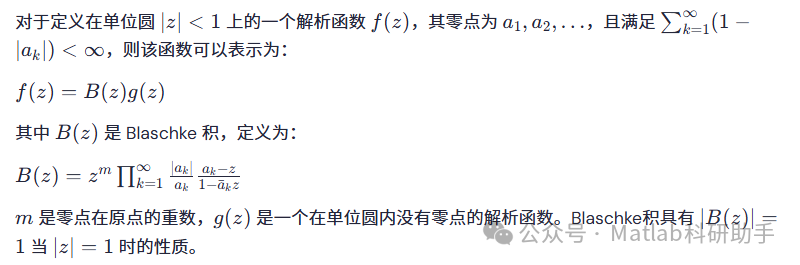

2.1 Blaschke积

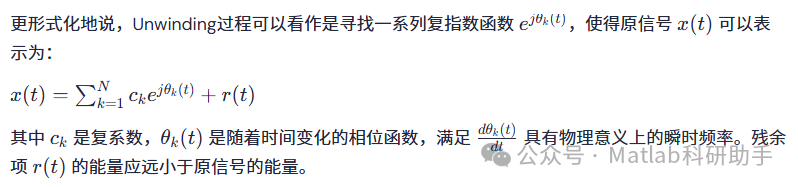

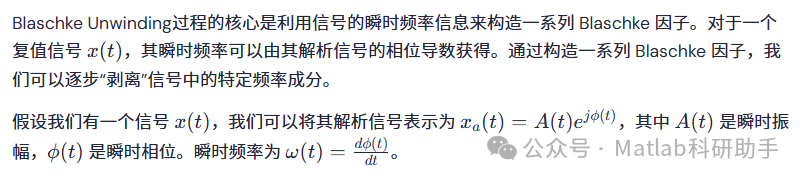

2.2 Blaschke Unwinding 过程

Blaschke Unwinding过程通常从信号的瞬时频率提取开始。通过某种方法（例如基于零点的提取），我们可以找到信号中与瞬时频率相关的“零点”信息。这些零点信息可以用来构造Blaschke因子。具体过程可以概括为迭代地从信号中减去由提取的瞬时频率构造的 Blaschke 因子。每次减去 Blaschke 因子后，剩余信号的瞬时频率特性会发生改变，我们可以重复这个过程，直到剩余信号的能量足够小或满足某种停止条件。

Blaschke Unwinding的关键在于如何从信号中有效地提取这些瞬时频率信息并构造相应的 Blaschke 因子。目前已有多种基于零点、基于频率估计等方法的 Unwinding 技术。选择合适的 Unwinding 技术对 BU-AFD 的性能至关重要。

2.3 基于BU-AFD的信号分解

基于Blaschke Unwinding的自适应傅里叶分解（BU-AFD）将Blaschke Unwinding过程与类傅里叶分解相结合。其基本思想是：首先利用Blaschke Unwinding过程将信号分解为一系列具有自适应瞬时频率的成分。然后，对每个成分进行类傅里叶表示，即将其表示为一系列复指数函数的线性组合。

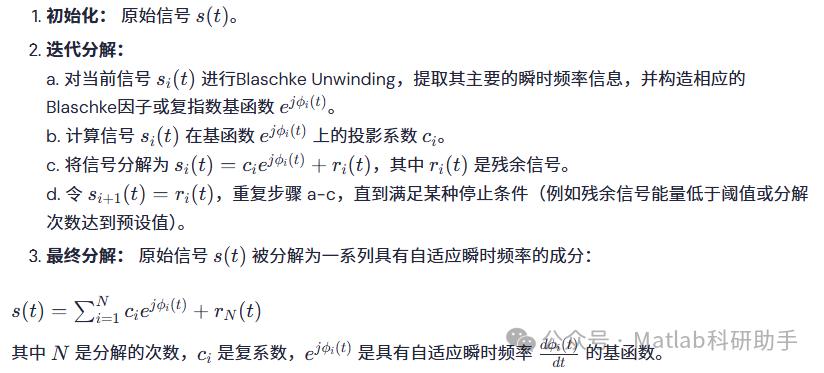

BU-AFD的分解过程可以概括如下：

3. 基于BU-AFD的信号压缩框架

基于BU-AFD的信号压缩算法主要包括以下三个阶段：信号分解、系数量化与编码以及信号重构。

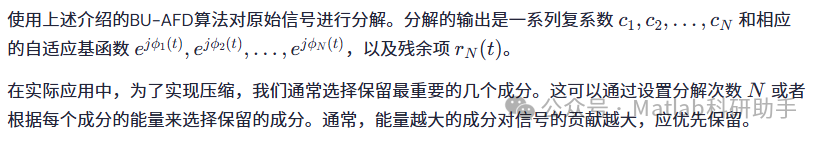

3.1 信号分解

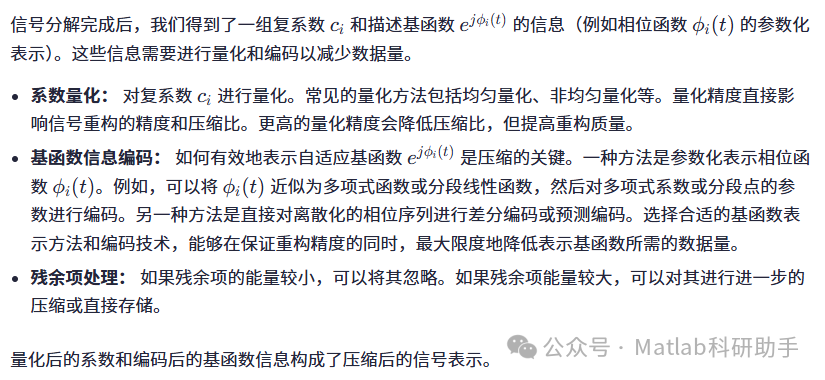

3.2 系数量化与编码

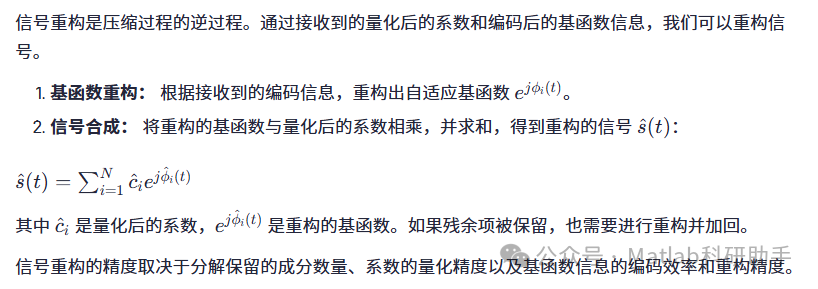

3.3 信号重构

4. BU-AFD在心电图ECG信号上的应用

心电图（ECG）信号是记录心脏电生理活动的重要生物医学信号。它具有以下主要特点：

非平稳性：
ECG信号的频率和幅度会随着时间、生理状态、病理变化等因素而变化。
周期性：
正常ECG信号具有大致的周期性，但每个周期的形态可能会有所不同。
多成分性：
ECG信号包含P波、QRS波群、T波等多个成分，这些成分的持续时间、幅度、形态各异。
噪声敏感：
ECG信号容易受到工频干扰、肌电干扰、基线漂移等噪声的影响。

传统基于FFT的ECG压缩方法，由于无法有效处理其非平稳性，往往在低压缩比下才能保证较好的重构精度。基于小波变换的方法虽然有所改进，但其基函数仍然是固定的，难以完全捕捉ECG信号复杂的局部特征。

BU-AFD算法的自适应性使其非常适合处理ECG信号。通过BU-AFD，我们可以将ECG信号分解为一系列具有自适应瞬时频率的成分，每个成分可能对应于ECG信号中的某个生理过程（例如心房去极化、心室去极化等）。

在将BU-AFD应用于ECG信号压缩时，需要考虑以下几个方面：

BU-AFD的实现：
选择合适的Blaschke Unwinding算法来提取ECG信号的瞬时频率信息。例如，可以基于ECG信号的零点或瞬时频率估计来构造Blaschke因子。
分解次数的确定：
如何确定最佳的分解次数 N？可以通过分析每次分解后残余信号的能量下降情况来决定。当残余信号能量足够小，或者进一步分解带来的能量减少不显著时，可以停止分解。
成分的选择与排序：
通常，能量较大的成分对ECG信号的贡献越大。我们可以根据每个成分的能量进行排序，并选择保留前 N 个能量最大的成分进行压缩。
基函数的表示与编码：
ECG信号的相位函数可能比较复杂，需要选择合适的参数化方法或编码技术来高效表示。例如，可以对相位函数进行分段线性近似，或采用基于差分的编码方法。
量化策略：
对不同成分的系数可以采用不同的量化精度。例如，对能量较大的成分采用较高的量化精度，对能量较小的成分采用较低的量化精度。
噪声鲁棒性：
ECG信号容易受到噪声影响，噪声可能会影响瞬时频率的提取和Blaschke Unwinding过程。需要考虑算法对噪声的鲁棒性，并在必要时进行预处理或后处理。
ECG信号的周期性利用：
虽然ECG信号是非平稳的，但其具有大致的周期性。在BU-AFD分解过程中，可以尝试利用这种周期性信息，例如，对不同周期内的信号进行类似的分解。

通过以上考虑，我们可以构建一个高效的基于BU-AFD的ECG信号压缩算法。该算法有望在保证高重构精度的同时，实现较高的压缩比。

5. 结论与展望

本文提出了一种基于Blaschke Unwinding自适应傅里叶分解（BU-AFD）的新型信号压缩算法，并探讨了其在ECG信号压缩中的应用。BU-AFD算法通过利用Blaschke Unwinding过程的自适应性，能够更有效地捕获非平稳信号的瞬时频率和振幅变化，从而实现更紧凑的信号表示。

初步分析表明，该算法有望克服传统傅里叶分解和一些现有自适应分解方法在处理ECG信号等复杂非平稳信号时存在的局限性。其自适应分解能力使其能够更好地适应ECG信号的复杂形态和时变特性，从而在保证信号质量的前提下，实现更高的压缩比。

然而，基于BU-AFD的信号压缩算法仍然面临一些挑战，例如：

Blaschke Unwinding过程的实现复杂性：
高效且鲁棒的Blaschke Unwinding算法是实现BU-AFD的关键，需要进一步研究和优化。
基函数信息的有效编码：
如何在保证重构精度的前提下，最大限度地减少表示自适应基函数所需的数据量，是提高压缩比的关键。
对噪声的鲁棒性：
如何提高算法对ECG信号中常见噪声的鲁棒性，需要进一步研究去噪或抗噪声的策略。
计算效率的提升：
复杂的分解和编码过程可能会影响算法的实时性，需要进一步优化算法的计算效率。

未来的研究方向包括：
