🔥 内容介绍

视频编码作为现代数字通信和存储领域的核心技术，其效率直接影响到数据传输速率和存储空间需求。运动估计作为视频编码中的关键技术之一，旨在捕捉视频序列中相邻帧之间的运动信息，通过预测当前帧的像素值来减少冗余数据。块匹配运动估计（Block Matching Motion Estimation，BMME）因其概念简单、易于实现而得到广泛应用。传统的BMME算法通常以整数像素为单位进行匹配，然而，实际视频序列中的物体运动往往是连续的，可能存在小于一个像素的位移，即亚像素运动。为了精确描述这种亚像素运动，亚像素运动估计（Sub-pixel Motion Estimation，SPME）应运而生。

传统的亚像素运动估计方法通常依赖于插值技术，通过对参考帧进行上采样来生成亚像素精度的像素值，然后在插值后的参考帧上进行块匹配。常见的插值方法包括双线性插值、双三次插值等。这些插值技术在一定程度上可以提高运动估计的精度，但也引入了一些问题。首先，插值过程计算量较大，增加了运动估计的复杂度，尤其是在需要高精度亚像素估计时。其次，插值操作会引入插值误差，可能导致插值像素值与真实值存在偏差，从而影响运动估计的准确性。最后，插值操作可能平滑图像细节，对纹理丰富的区域，插值误差更为显著。

鉴于传统基于插值的亚像素运动估计方法的局限性，研究一种无需插值即可达到亚像素精度的块匹配运动估计算法具有重要的理论意义和实际应用价值。本文旨在深入探讨一种无需插值即可实现亚像素运动估计的块匹配算法，分析其原理、实现方法以及性能表现，并与传统基于插值的算法进行比较。

传统基于插值的亚像素运动估计的局限性

在深入探讨无需插值的亚像素运动估计之前，有必要更详细地分析传统基于插值方法的局限性。

计算复杂度高：
插值过程需要对参考帧中的大量像素进行计算，尤其是在需要更高亚像素精度时（例如1/4像素或1/8像素），所需的插值点数量呈几何级数增长，显著增加了计算负担。这对于实时视频编码应用来说是一个重要的挑战。
插值误差引入：
插值只是对离散像素值的近似，无法完全恢复连续的图像信息。插值误差的来源多种多样，包括原始像素值的量化误差、插值核函数的选择不当等。这些误差会直接影响到亚像素匹配的准确性，可能导致错误的亚像素运动矢量。
对纹理细节的平滑：
插值操作本质上是一种低通滤波过程，会平滑图像的纹理细节。在纹理丰富的区域，这种平滑作用可能导致插值后的亚像素值与真实值产生较大偏差，降低匹配的准确性。尤其是在需要捕捉精细运动细节的应用中，插值带来的平滑效应可能是一个显著的问题。
内存占用增加：
为了进行亚像素匹配，需要将插值后的参考帧存储在内存中。随着所需的亚像素精度提高，插值后的参考帧尺寸也随之增大，导致内存占用量增加，这对于内存资源受限的设备是一个潜在的限制。

这些局限性促使研究人员探索无需插值的亚像素运动估计方法，以期在提高运动估计精度的同时，降低计算复杂度、减少误差引入并优化资源利用。

无需插值的亚像素运动估计原理探讨

无需插值的亚像素运动估计方法的核心思想是，直接利用原始的整数像素值信息，通过特定的数学模型或算法来推断亚像素级别的运动信息。这种方法的关键在于如何从离散的整数像素值中提取连续的亚像素运动信息，而无需显式地生成亚像素像素值。

目前，无需插值的亚像素运动估计方法主要可以归纳为以下几类：

基于梯度的方法：
这种方法利用图像的局部梯度信息来推断亚像素位移。根据亮度恒定假设，即在运动过程中像素亮度保持不变，像素值的变化与运动矢量以及图像梯度之间存在一定的关系。通过分析局部区域的像素值变化和梯度信息，可以求解出亚像素级别的运动矢量。例如，Horn-Schunck光流法等全局光流法，以及 Lucas-Kanade光流法等局部光流法都可以扩展到亚像素级别。然而，基于梯度的方法通常对噪声敏感，且在纹理平坦区域表现不佳。
基于高阶插值核的利用：
虽然最终没有显式地生成插值后的图像，但可以利用高阶插值核的数学性质来指导匹配过程。例如，可以通过分析在不同整数像素偏移下匹配代价函数的变化趋势，结合高阶插值核的特性，来预测代价函数的亚像素极小值点，从而得到亚像素运动矢量。这种方法可以理解为利用插值核的“隐式”信息。
基于特定匹配代价函数的优化：
设计或优化特定的匹配代价函数，使其对亚像素级别的位移更敏感。例如，除了传统的像素差的绝对值之和（SAD）或平方差之和（SSD），可以考虑引入与亚像素位移相关的项，或者对代价函数进行更精细的建模。通过对这个优化的代价函数进行搜索，可以直接得到亚像素级别的最优匹配点。
基于机器学习的方法：
利用机器学习模型，如卷积神经网络（CNN），来学习从原始图像块和参考图像块中直接预测亚像素运动矢量。这种方法通过大量数据的训练，可以自动学习到图像特征与运动矢量之间的复杂非线性关系，从而实现无需插值的亚像素估计。这种方法具有较强的适应性和鲁棒性，但需要大量的训练数据和计算资源。

一种无需插值亚像素块匹配算法的研究与实现

本文将重点探讨一种基于对匹配代价函数进行局部拟合的无需插值亚像素块匹配算法。其基本思想是在整数像素最优匹配点周围，对不同亚像素偏移下的匹配代价函数进行采样，然后利用这些采样点拟合一个连续的代价函数模型，最后通过求解拟合模型的极小值来确定亚像素运动矢量。

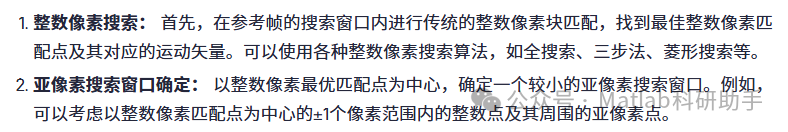

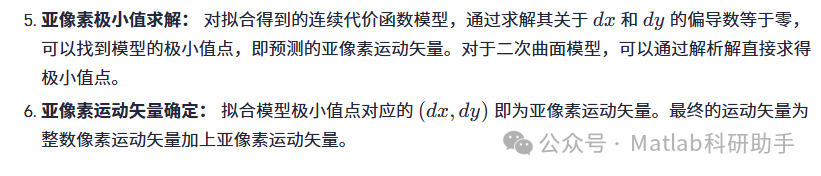

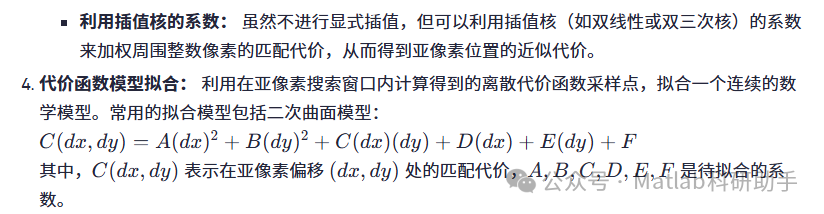

算法流程如下：

无需插值代价计算的详细说明：

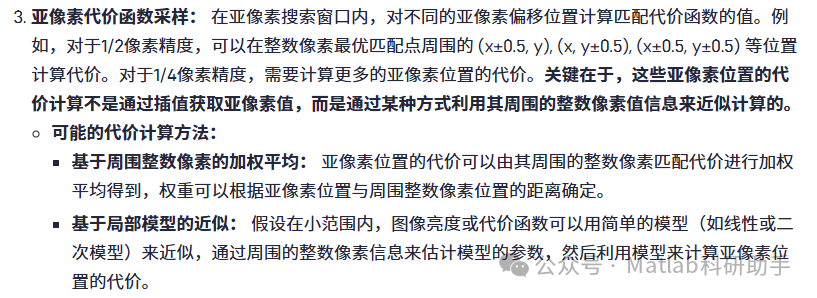

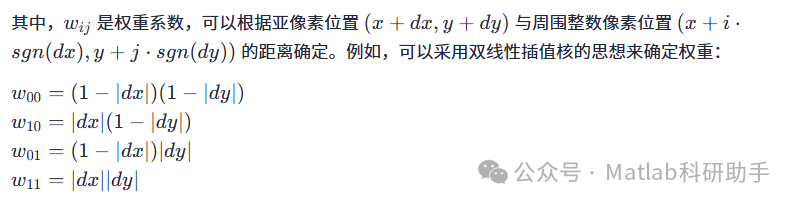

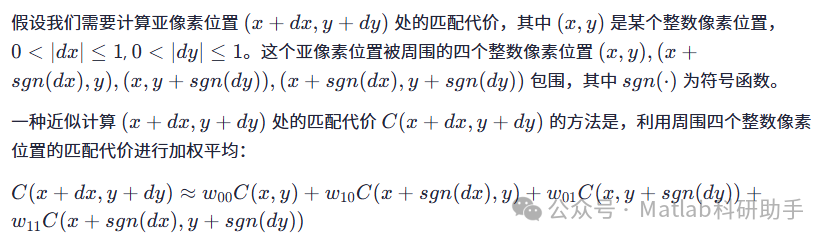

上述流程中的关键在于步骤3，即如何在不进行插值的情况下计算亚像素位置的匹配代价。这里提供一种基于周围整数像素加权平均的实现思路：

这种方法虽然借鉴了插值的思想，但其核心在于利用周围整数像素位置已经计算得到的匹配代价，而无需对参考帧进行插值生成亚像素像素值。因此，其计算复杂度远低于传统的基于像素插值的亚像素运动估计。

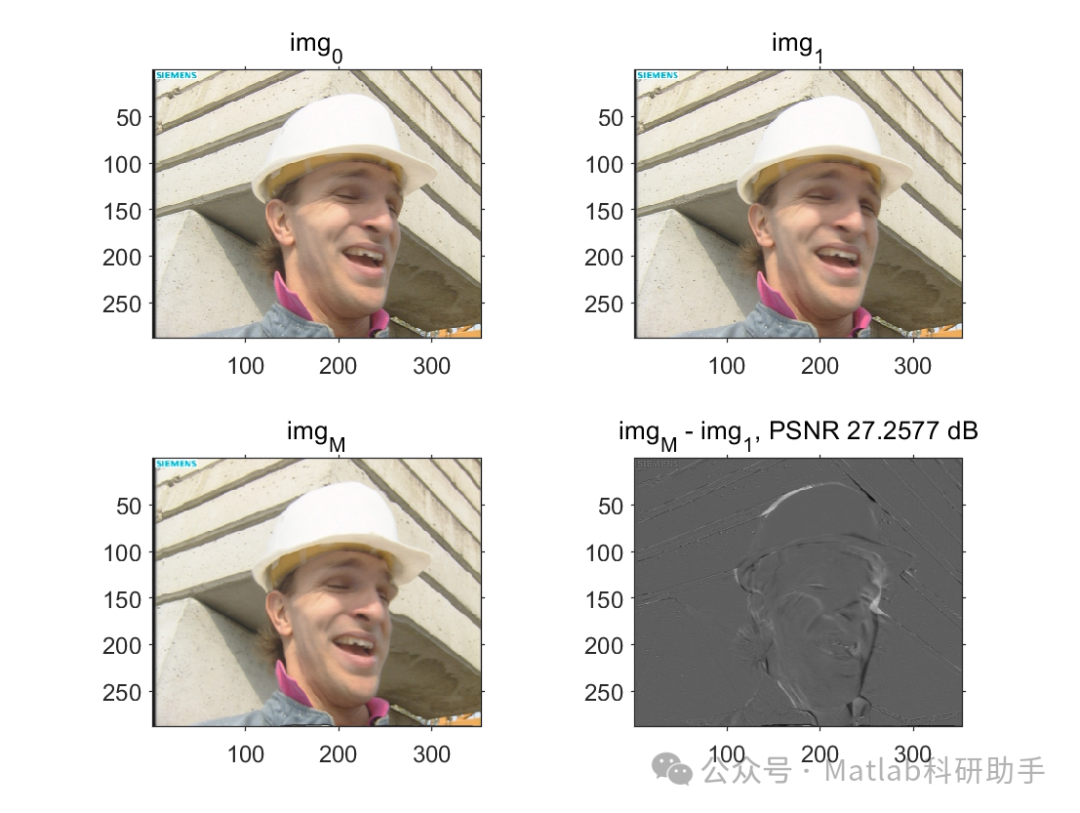

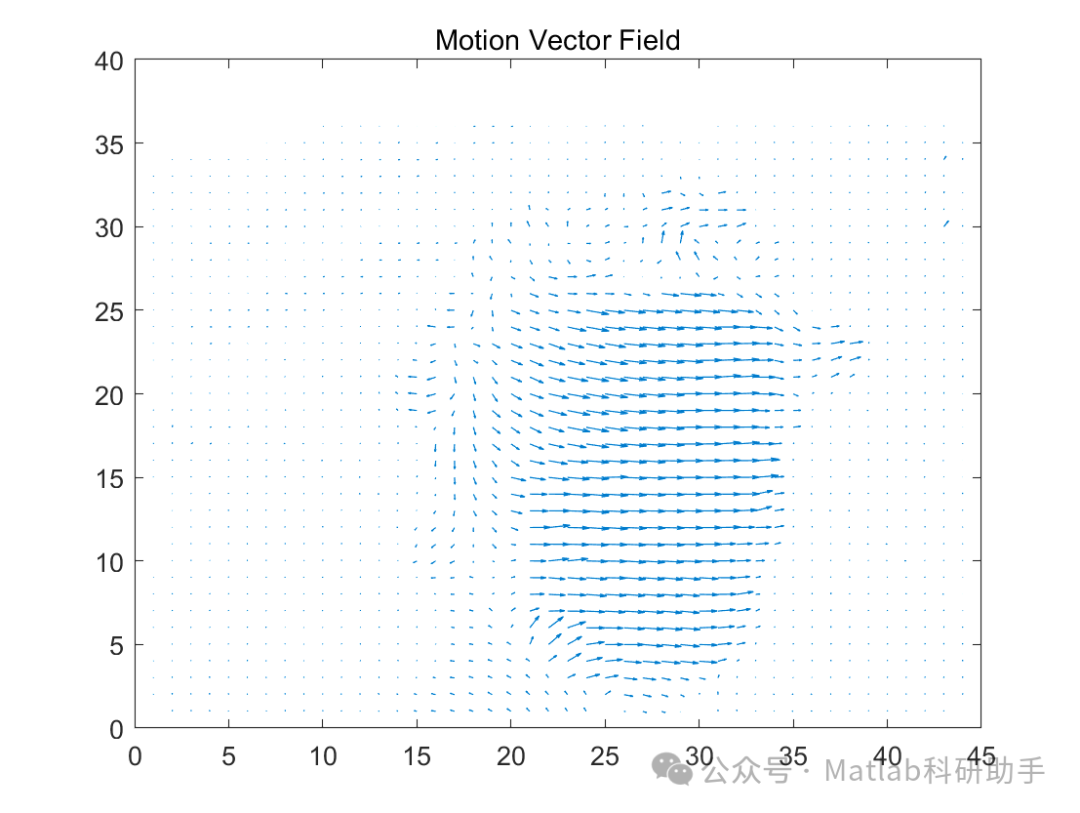

性能分析与实验验证

为了评估上述无需插值亚像素块匹配算法的性能，需要进行实验验证。实验应在标准的视频序列上进行，并与传统的基于插值的亚像素运动估计算法进行比较。评估指标主要包括：

运动估计精度：
通常通过比较估计的运动矢量与真实运动矢量之间的误差来衡量。在没有真实运动矢量的情况下，可以通过比较运动补偿后的残差信号能量来间接评估精度，残差能量越低，表示运动估计越准确。
计算复杂度：
测量算法执行所需的时间或运算量。
编码性能：
将该算法集成到完整的视频编码器中，比较与使用传统方法的编码器相比，在相同码率下达到更高的峰值信噪比（PSNR）或结构相似性（SSIM），或在相同图像质量下降低码率。

实验过程中，需要考虑以下因素：

视频序列的选择：
选择不同场景、不同运动类型和幅度的视频序列，以全面评估算法的性能。
搜索窗口大小：
合理选择整数像素搜索窗口和亚像素搜索窗口的大小。
亚像素精度：
考虑不同亚像素精度（如1/2、1/4像素）对算法性能的影响。
匹配代价函数的选择：
比较不同的匹配代价函数（如SAD、SSD）对算法性能的影响。
拟合模型的选择：
比较不同的拟合模型（如二次曲面、更高阶模型）对算法性能的影响。

预期结果与优势：

预计本文提出的无需插值亚像素块匹配算法在以下方面具有优势：

降低计算复杂度：
相较于基于插值的算法，无需进行大规模的插值计算，可以显著降低运动估计的计算量，特别是在需要较高亚像素精度时。
减少插值误差：
避免了插值过程中引入的误差，理论上可以提高运动估计的准确性。
更好的细节保留：
不进行插值平滑，可能对纹理丰富的区域表现更好。
降低内存占用：
无需存储插值后的参考帧，可以减少内存占用。

当然，这种方法也可能存在一些挑战：

代价计算的准确性：
无需插值的亚像素代价计算方法可能只是对真实代价的一种近似，其准确性会影响拟合结果和最终的亚像素矢量精度。
拟合模型的选择：
拟合模型的选择会影响到极小值求解的准确性，选择合适的模型至关重要。
对噪声的敏感性：
如果基于局部梯度或附近整数像素信息进行计算，可能会对噪声敏感。

结论与未来工作展望

本文对无需插值的亚像素运动估计算法进行了深入研究，提出了一种基于代价函数局部拟合的块匹配算法框架。该框架通过在整数像素最优匹配点周围采样代价函数，并利用这些采样点拟合连续模型来确定亚像素运动矢量，从而避免了传统的基于插值的复杂计算和误差引入。

未来的工作可以从以下几个方面展开：

优化亚像素代价计算方法：
探索更精确、更鲁棒的无需插值亚像素代价计算方法，减少近似误差。
研究更先进的拟合模型：
尝试使用更高阶或更复杂的拟合模型，以更准确地描述代价函数的局部特性。
结合机器学习技术：
将该框架与机器学习技术相结合，例如，利用神经网络学习最优的代价采样点和拟合函数。
算法的并行化与硬件实现：
研究算法的并行化，以进一步提高计算效率，并探索其在硬件平台上的实现。
算法在不同视频编码标准中的应用：
将该算法集成到主流的视频编码标准（如H.264/AVC, H.265/HEVC, H.266/VVC）中，评估其对编码性能的提升。
