🔥 内容介绍

心电图（ECG）作为一种非侵入性的临床检查手段，是评估心脏健康状况的关键工具。通过记录心脏电生理活动产生的微弱电信号，ECG能够提供有关心律、心率、心肌缺血损伤等重要信息。然而，ECG信号在采集过程中极易受到各种噪声的污染，例如工频干扰、肌电干扰、呼吸干扰、电极接触不良以及设备自身的噪声等。这些噪声成分与心电信号的有效成分相互叠加，严重影响了ECG信号的质量和诊断的准确性。同时，基于ECG信号提取的心率（Heart Rate, HR）也是评估心脏功能的重要指标，噪声的存在同样会对其准确提取和分析产生负面影响。因此，发展高效、鲁棒的ECG和心率信号去噪方法具有重要的临床意义和研究价值。

传统的ECG信号去噪方法包括基于傅里叶分析的滤波方法（如巴特沃斯滤波器、切比雪夫滤波器等）、小波变换方法以及独立成分分析（ICA）等。这些方法在一定程度上能够去除特定类型的噪声，但也存在各自的局限性。例如，傅里叶滤波方法对于非平稳噪声和与心电信号频谱重叠的噪声效果不佳；小波变换的去噪效果依赖于小波基的选择以及阈值设定的策略；ICA则需要满足噪声与信号是相互独立的假设。

近年来，基于信号的非线性和非平稳特性分析的时频分析方法受到了广泛关注。经验模态分解（Empirical Mode Decomposition, EMD）是一种自适应的信号分解方法，它能够将任意非线性、非平稳信号分解为一系列具有特定物理意义的本征模函数（Intrinsic Mode Functions, IMFs）和一个残余分量。每个IMF代表了信号在不同时间尺度上的振荡模式。通过识别和去除包含主要噪声成分的IMF分量，可以实现信号的去噪。然而，EMD方法存在模态混叠（Mode Mixing）问题，即同一个IMF可能包含不同时间尺度的信号，或者同一个时间尺度的信号分布在不同的IMF中，这会影响分解的准确性，进而影响去噪效果。

针对EMD存在的模态混叠问题，Wu和Huang于2009年提出了集合经验模态分解（Ensemble Empirical Mode Decomposition, EEMD）方法。EEMD通过在原始信号中添加适量的白噪声，然后对加噪后的信号进行EMD分解，并重复进行多次，最后对每次分解得到的相应IMF进行平均。白噪声具有均匀分布在整个时频平面上的特性，在EEMD中起到了辅助EMD分解的作用，它能够扰动原始信号的局部极值点，从而在一定程度上抑制模态混叠现象。EEMD的集合平均过程能够抵消白噪声的影响，保留原始信号的真实IMF成分。因此，EEMD被认为是一种更为鲁棒的信号分解方法，适用于处理非线性和非平稳信号的去噪问题。

本文旨在探讨和研究如何通过EEMD方法对ECG信号及其衍生的心脏频率信号进行去噪。我们将首先介绍EEMD的基本原理，然后详细阐述基于EEMD的心电信号去噪流程和心脏频率信号去噪方法。最后，通过仿真或实际ECG信号的去噪实验，评估EEMD方法的去噪效果，并与传统方法进行比较。

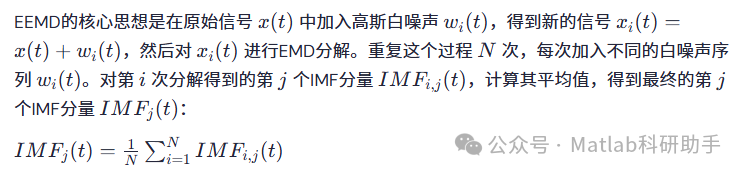

EEMD基本原理

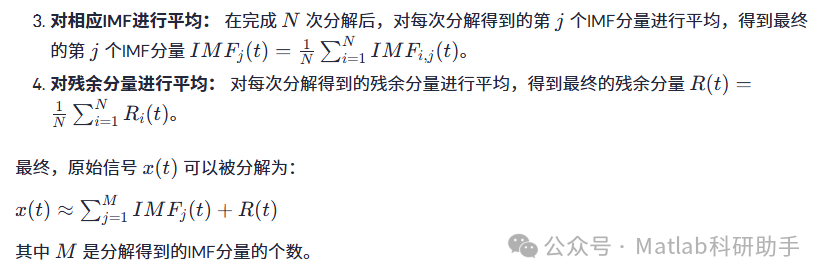

残余分量也进行类似的平均处理。通过这种方式，白噪声的加入虽然会影响单次EMD分解的结果，但由于白噪声是随机的，其在多次分解中的平均趋于零，而原始信号的真实IMF成分在多次分解中具有一致性，因此通过平均能够增强真实信号成分，抑制噪声成分的影响，从而有效缓解模态混叠问题。

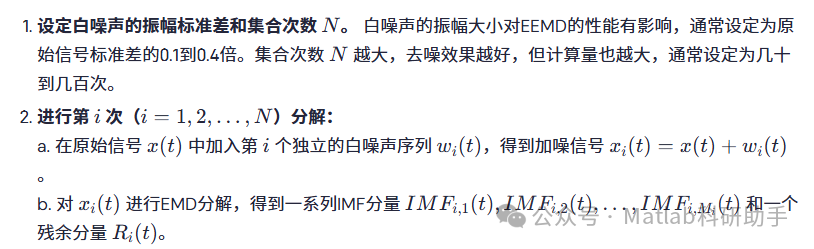

EEMD算法的具体步骤如下：

基于EEMD的心电信号去噪

基于EEMD的心电信号去噪流程通常包括以下几个步骤：

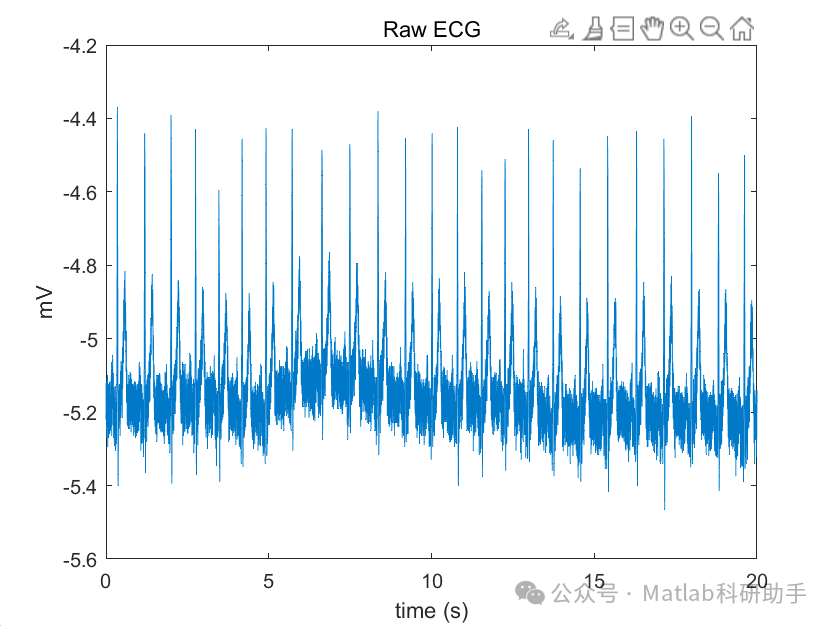

ECG信号预处理：
在进行EEMD分解之前，可以对ECG信号进行一些初步的预处理，例如去除基线漂移（Baseline Wander）等低频噪声。常用的方法包括高通滤波或形态学滤波等。虽然EEMD本身能够处理低频成分，但预处理可以进一步提高去噪效果。
EEMD分解：
将预处理后的ECG信号作为输入，进行EEMD分解。通过设定合适的白噪声振幅和集合次数，将信号分解为一系列IMF分量和一个残余分量。
IMF分量识别与选择：

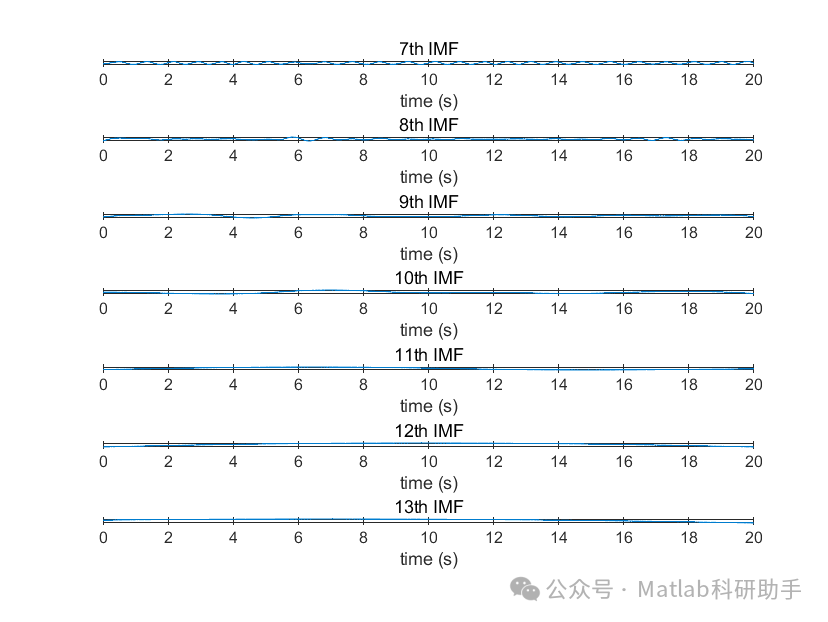

对分解得到的各个IMF分量进行分析。通常，高频噪声（如肌电干扰）主要存在于低阶的IMF分量中，而心电信号的有效成分（如QRS波群）主要分布在中高阶的IMF分量中。工频干扰可能分布在特定的IMF中，取决于其频率。基线漂移主要存在于高阶的IMF分量和残余分量中。通过观察各IMF的时域波形、频域特性以及与原始信号的相关性，可以识别出主要包含噪声的IMF分量。
IMF分量重构：

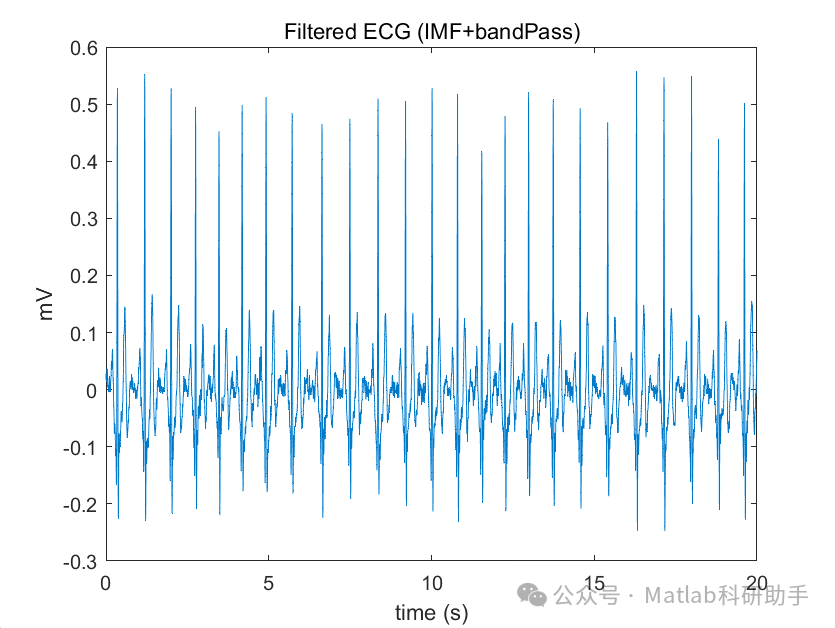

将识别出的噪声IMF分量去除，保留包含有效心电信号成分的IMF分量以及残余分量（如果残余分量主要代表信号的趋势或低频成分，而非纯粹的噪声）。将保留的IMF分量和残余分量进行叠加重构，得到去噪后的ECG信号。

在IMF分量的识别和选择过程中，可以采用一些辅助方法。例如：

相关性分析：
计算每个IMF分量与原始（或预处理后）信号的相关系数。通常，包含主要信号成分的IMF与原始信号具有较高的相关性，而主要包含噪声的IMF相关性较低。
能量谱密度分析：
分析各IMF分量的能量谱密度。噪声IMF通常在特定频率范围内具有较高的能量，而信号IMF的能量分布与心电信号的频谱特性一致。
人工观察与判断：
对于有经验的研究人员，通过观察各IMF的时域波形，结合对ECG信号波形特征的认识，可以直接判断哪些IMF主要包含噪声。

基于EEMD的心脏频率信号去噪

心脏频率（心率）是基于ECG信号的R波检测和RR间期计算得到的。噪声的存在会影响R波的准确检测，从而导致计算出的心率不准确。基于EEMD的心率信号去噪可以与ECG信号去噪相结合，或者直接对心率信号本身进行处理。

方法一：先对ECG信号去噪，再计算心率

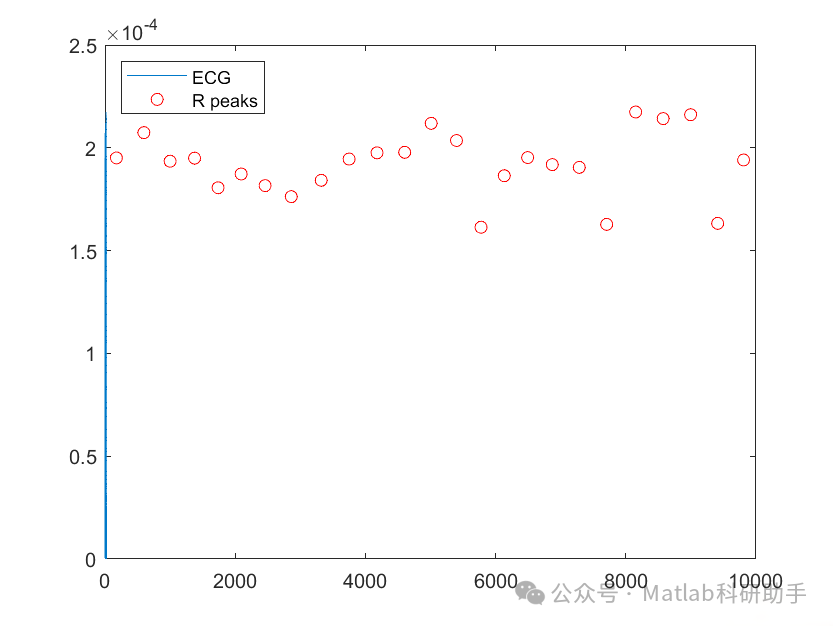

这是最直接的方法。首先按照上述流程对ECG信号进行EEMD去噪，得到高质量的去噪ECG信号。然后，利用成熟的QRS波群检测算法（如Pan-Tompkins算法）在去噪后的ECG信号中准确地检测出R波，并计算相邻R波之间的时间间隔（RR间期）。心率可以通过60/RR间期（秒）计算得到。这种方法能够有效减少噪声对R波检测的干扰，提高心率计算的准确性。

方法二：直接对心率信号进行EEMD去噪

某些情况下，如果已经得到了包含噪声的心率序列，也可以尝试直接对心率信号进行EEMD去噪。将心率序列作为信号输入进行EEMD分解，然后根据心率变化的特点，识别并去除包含主要噪声成分的IMF分量，最后重构得到去噪后的心率序列。然而，需要注意的是，心率信号的特性与ECG信号不同，它通常是一个离散的、非均匀采样的时间序列，直接应用EEMD可能需要对心率序列进行插值或其他处理，才能满足EEMD对连续信号的要求。此外，心率信号本身的噪声可能表现为突然的跳变或不规则的波动，其IMF分解特性可能与ECG信号不同，需要进行针对性的分析。

讨论与未来展望

基于EEMD的ECG和心率信号去噪方法在一定程度上克服了EMD的模态混叠问题，展现出良好的应用前景。然而，该方法仍然存在一些值得进一步研究和改进的地方：

白噪声参数选择：
白噪声的振幅和集合次数对EEMD的性能有重要影响，如何自适应地选择最优参数仍然是一个挑战。
IMF分量选择策略：
如何更加准确地识别和选择包含噪声的IMF分量，避免去除信号的有效成分，是提高去噪效果的关键。可以探索基于机器学习或统计学方法进行IMF分类和选择。
计算效率优化：
EEMD的计算量相对较大，尤其是在需要大量集合次数时。研究如何提高算法的计算效率，使其更适用于实时应用。
与其他方法的融合：
将EEMD与其他信号处理技术（如小波变换、深度学习等）相结合，可能进一步提升去噪性能。例如，可以先用EEMD分解信号，然后对不同IMF分量采用不同的去噪策略。
不同类型噪声的处理：
针对不同类型（如工频干扰、肌电干扰、运动伪迹）的噪声，可能需要采用不同的EEMD分解和IMF处理策略。

此外，将EEMD方法应用于其他生物医学信号的去噪，如脑电图（EEG）、肌电图（EMG）等，也是一个重要的研究方向。同时，深入研究EEMD分解过程中噪声和信号成分在各IMF中的分布规律，有助于更好地理解信号的本质特征。

结论

本文详细阐述了基于EEMD的心脏频率和心电图信号去噪的研究。EEMD作为一种先进的信号分解方法，能够有效处理ECG信号的非线性、非平稳特性，通过将信号分解为一系列IMF分量，并识别去除包含噪声的IMF，实现了有效的去噪。通过对去噪后的ECG信号进行R波检测，可以提高心率计算的准确性。虽然EEMD方法仍然面临一些挑战，但其在ECG和心率信号去噪领域的应用具有重要的理论意义和实际价值。未来的研究应进一步探索优化算法参数、改进IMF分量选择策略，并与其他先进技术相结合，以期获得更好的去噪性能，为临床诊断提供更可靠的信号基础。
