图像配准作为医学图像分析、计算机视觉和遥感等领域中的核心技术，旨在找到一个最优的空间变换，使得两幅或多幅图像能够对齐。传统的图像配准方法多集中于单模态图像，然而，在实际应用中，我们经常需要对来自不同成像设备或采集协议的多模态图像进行配准，例如将MRI图像配准到CT图像，或将PET图像配准到MRI图像。多模态图像配准面临着不同模态之间强度或像素值没有直接线性关系的挑战，这使得基于强度相似度的传统配准方法往往失效。

本文旨在探讨基于Demon流算法的多模态非刚性2D和3D图像配准方法，并着重阐述其在扩展模态转换研究中的潜力。Demon算法以其直观的物理模型和相对高效的计算性能，在刚性、仿射和非刚性图像配准中得到了广泛应用。通过对Demon流方程的适当修改和相似性度量方法的选择，我们可以将其应用于多模态图像配准，从而为跨模态图像分析和处理提供新的工具。

1. Demon算法及其在图像配准中的原理

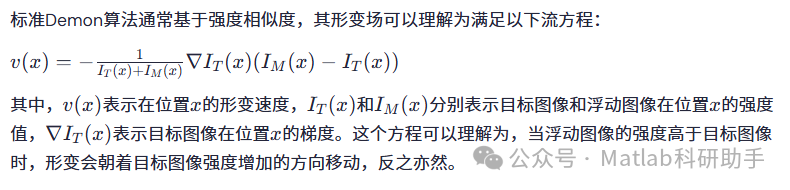

Demon算法最初由Jean-Philippe Thirion提出，其核心思想是将图像像素视为“小精灵”（demons），它们根据图像梯度信息产生的“力”进行运动，从而驱动图像发生形变。具体而言，Demon算法通过计算图像之间的局部形变场，迭代地更新形变，直到图像达到最优对齐。

在实际应用中，为了保证形变的平滑性，通常会引入正则化项，例如扩散方程，对形变场进行平滑处理。这使得形变更加连续，避免出现不合理的跳变。

2. 多模态图像配准的挑战与机遇

正如前文所述，多模态图像配准面临的核心挑战在于不同模态图像之间强度信息的非线性关系。例如，MRI图像反映的是组织对射频脉冲的响应，而CT图像反映的是组织对X射线的吸收。这两种物理过程完全不同，导致同一解剖结构在不同模态图像中呈现出不同的强度分布。基于简单的像素强度差的相似性度量，如均方差（Mean Squared Error, MSE），在多模态配准中往往失效。

然而，多模态图像配准也带来了独特的机遇。不同模态图像提供了互补的信息。例如，CT图像对于骨骼结构非常清晰，而MRI图像对于软组织具有更高的对比度。通过将不同模态图像进行配准，我们可以整合这些互补信息，从而获得更全面的图像理解，为疾病诊断、治疗计划和手术导航等提供更精确的支持。

3. 基于Demon算法的多模态非刚性配准

为了将Demon算法应用于多模态图像配准，需要对标准的强度相似度进行替换。核心思想是寻找一种能够捕捉不同模态图像之间内在关系或相似性的度量。以下是一些常用的多模态相似性度量方法及其在Demon算法中的应用：

互信息 (Mutual Information, MI):
互信息度量了两个随机变量之间的相互依赖程度。在图像配准中，可以将图像的像素强度视为随机变量，通过最大化两幅图像之间的互信息来寻找最优的形变。互信息不受强度绝对值的影响，而是关注其联合概率分布。因此，互信息是多模态图像配准中最常用的相似性度量之一。将MI引入Demon算法，可以将形变流方程修改为基于MI梯度的形式，驱动图像向着互信息最大化的方向形变。
归一化互信息 (Normalized Mutual Information, NMI):
NMI是MI的归一化版本，通常用于处理不同图像尺寸和分辨率的情况。
联合熵 (Joint Entropy):
联合熵度量了两个随机变量的联合不确定性。最小化联合熵也可以用于图像配准。
相关性比 (Correlation Ratio):
相关性比度量了两个变量之间的非线性相关性，适用于一幅图像是另一幅图像的单值函数的情况，尽管在实际多模态配准中应用较少。
基于特征的相似性度量:
提取图像中的特征，如边缘、角点或纹理信息，然后基于这些特征的匹配来计算相似性。这种方法对强度变化不敏感，但特征提取和匹配的鲁棒性对配准结果有很大影响。
学习型相似性度量:
利用深度学习模型学习不同模态图像之间的非线性映射关系，从而得到更鲁棒的相似性度量。例如，可以训练一个神经网络，输入两幅图像的局部块，输出一个相似性得分。

将上述多模态相似性度量与Demon算法结合，其基本框架如下：

初始化形变场:
通常初始化为零形变，即身份变换。
计算相似性度量:
计算当前形变下的浮动图像与目标图像之间的多模态相似性度量。
计算形变流:
根据选择的多模态相似性度量，计算驱动图像形变的“力”或速度场。例如，基于MI的Demon算法会计算MI相对于形变的梯度，以此指导形变的方向。
正则化形变场:
应用平滑或扩散等正则化方法，确保形变场的平滑性和连续性。
更新形变:
根据计算出的形变流和时间步长更新总的形变场。
应用形变:
将当前的形变应用于原始浮动图像。
迭代:
重复步骤2-6，直到达到收敛条件，例如形变场变化足够小或达到最大迭代次数。

4. 2D和3D多模态Demon配准的实现考虑

将上述原理应用于2D和3D图像配准时，需要考虑以下实现细节：

图像插值:
在形变应用过程中，需要对浮动图像进行插值，以获得非整数坐标位置的像素值。常用的插值方法包括最近邻插值、双线性插值（2D）和三线性插值（3D）。
梯度计算:
计算图像梯度时，可以采用有限差分法或其他更高级的梯度估计算法。
正则化参数:
正则化参数的选择对配准结果至关重要。过小的正则化可能导致不平滑的形变，而过大的正则化可能限制形变的自由度。通常需要根据具体应用和数据进行参数调整。
优化算法:
除了基本的迭代更新，还可以引入更高级的优化算法，如梯度下降或牛顿法，来加速收敛和提高配准精度。
计算效率:
3D图像配准的计算量远大于2D图像。需要考虑优化算法和并行计算等技术来提高效率。

5. 多模态Demon配准在扩展模态转换研究中的潜力

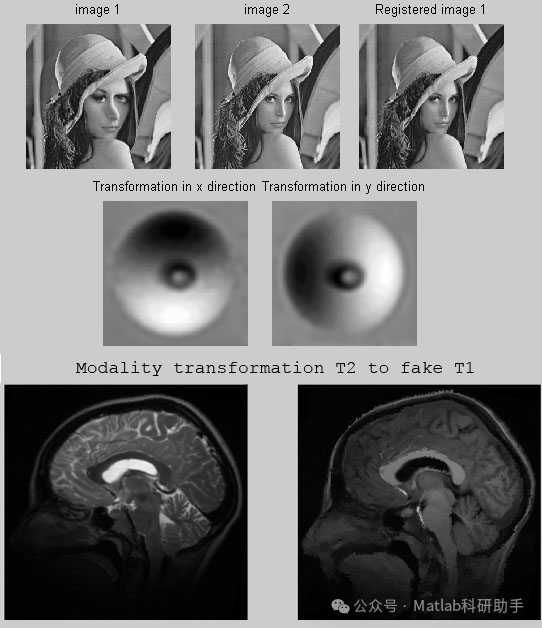

多模态非刚性Demon算法图像配准不仅能够实现跨模态图像的对齐，更重要的是，它为扩展模态转换研究提供了重要的基础和工具。模态转换，也称为图像合成或跨模态图像生成，旨在从一种模态的图像生成另一种模态的图像。传统的模态转换方法通常依赖于成对的已配准图像数据进行训练。然而，获取大量高质量的配对多模态图像数据往往具有挑战性。

多模态Demon配准可以为模态转换研究带来以下益处：

生成伪配对数据:
对于未配准的多模态图像对，我们可以利用多模态Demon配准将其对齐，从而生成“伪配对”数据。这些伪配对数据可以用于训练模态转换模型，尤其是在缺乏真实配对数据的情况下。虽然伪配对数据的质量可能不如真实配对数据，但它仍然可以为模型提供有用的训练信号，尤其是在数据量有限的情况下。
辅助模态转换模型的训练:
在训练模态转换模型时，可以将多模态Demon配准作为辅助手段。例如，可以在模态转换模型的损失函数中加入配准误差项，鼓励生成的图像与目标模态图像在空间上对齐。
评估模态转换模型的生成效果:
模态转换模型生成图像后，可以使用多模态Demon配准来评估生成图像与真实目标模态图像之间的空间一致性。配准误差可以作为评估模态转换模型性能的一个指标。
指导模态转换模型的结构设计:
通过分析多模态Demon配准过程中得到的形变场，可以了解不同模态之间解剖结构的变化规律，从而为模态转换模型的网络结构设计提供启示。例如，如果配准过程中存在显著的局部形变，则模态转换模型可能需要更强的局部建模能力。
实现更精确的图像分析:
结合模态转换和多模态配准，可以实现更精确的图像分析任务。例如，先将图像进行模态转换，再进行配准，或者先进行配准，再进行模态转换，可以根据具体任务需求选择合适的流程。最终目标是获得更精确的对齐和更可靠的跨模态信息整合，为下游分析任务（如分割、分类等）提供更好的输入。

6. 未来展望与挑战

尽管多模态非刚性Demon算法在图像配准和模态转换研究中展现出巨大的潜力，但仍面临一些挑战和未来的研究方向：

计算效率:
对于大规模3D图像，尤其是高分辨率图像，Demon算法的计算量仍然较大。未来的研究可以关注如何提高算法的效率，例如通过并行计算、多分辨率策略或基于学习的加速方法。
相似性度量的鲁棒性:
选择合适的相似性度量对于多模态配准至关重要。尤其是在面对复杂病理或图像伪影时，如何设计更鲁棒的相似性度量是一个重要的研究方向。
正则化策略的优化:
如何在保持形变灵活性的同时确保其平滑性和合理性，是正则化策略的关键。自适应正则化或基于学习的正则化方法可能带来更好的效果。
与深度学习的结合:
将Demon算法与深度学习模型更紧密地结合，利用深度学习强大的特征提取和非线性建模能力，有望进一步提升多模态配准的精度和鲁棒性。例如，可以利用深度学习模型预测初始形变场，或学习更优化的相似性度量和正则化策略。
验证和评估:
如何对多模态配准结果进行客观和定量的评估仍然是一个挑战。需要开发更全面的评估指标和更可靠的验证数据集。

结论

基于Demon流算法的多模态非刚性2D和3D图像配准为解决跨模态图像对齐问题提供了有效的途径。通过选择和应用合适的相似性度量，Demon算法能够适应不同模态图像之间的强度差异。更重要的是，多模态Demon配准在扩展模态转换研究中扮演着重要角色，它能够为模态转换模型的训练、评估和应用提供关键的支持，促进跨模态图像分析和处理技术的发展。未来的研究应继续探索提高算法效率、鲁棒性和精度的方法，并进一步深化Demon算法与深度学习的结合，从而更好地应对复杂的多模态图像数据，为医学图像分析等领域带来更多突破。
