🔥 内容介绍

在快速城市化和对精确地理空间信息日益增长的需求背景下，从航空和卫星图像中自动、高效地检测城市区域和建筑物已成为一个具有重大理论和实践意义的研究领域。传统的人工判读方法耗时、成本高昂且易受主观性影响，促使研究人员寻求更为先进的计算机视觉和模式识别技术。本论文旨在深入探讨一种基于Gabor特征和概率模型的城市区域和建筑物检测方法，其核心思想是利用Gabor滤波器在提取图像纹理特征方面的强大能力，并结合概率框架来量化检测的不确定性，从而实现对复杂城市环境的精确识别。

引言：城市化与遥感图像分析的时代挑战

全球范围内，城市化进程的加速带来了人口密度的增加、基础设施的扩张以及土地利用模式的剧烈变化。这些变化对城市规划、灾害管理、环境监测以及智能交通系统等领域提出了新的挑战。为了有效地应对这些挑战，对城市区域和建筑物进行实时的、大规模的监测和分析变得至关重要。遥感技术，特别是航空和卫星图像的获取，为这一目标提供了丰富的视觉数据源。然而，如何从海量的图像数据中自动、准确地提取出具有语义信息的城市要素，是当前遥感图像分析领域面临的关键问题。

传统的图像处理方法在处理复杂、多变的城市场景时往往表现出局限性。城市区域和建筑物具有高度的异质性，它们在形状、大小、颜色、纹理以及排列方式上都可能存在显著差异。此外，图像质量可能受到光照变化、阴影、遮挡以及噪声等因素的影响，进一步增加了检测的难度。因此，需要开发一种鲁棒性强、适应性广且能够捕捉图像深层特征的检测方法。

Gabor滤波器作为一种在图像处理和计算机视觉领域广泛应用的纹理分析工具，因其在频域和空域上都具有良好的局部化特性而备受青睐。它能够有效地捕捉图像在不同尺度和方向上的纹理信息，这对于区分不同类型的地物，特别是具有独特纹理模式的建筑物和城市区域，具有显著优势。结合概率模型，如贝叶斯分类器或隐马尔可夫模型，可以为检测结果提供量化的置信度，从而更好地处理检测过程中的不确定性。

本研究将聚焦于探索如何将Gabor特征提取与概率推理相结合，构建一个高效且鲁棒的城市区域和建筑物检测框架。我们将详细阐述Gabor滤波器的理论基础、特征提取过程，以及如何利用这些特征来训练概率模型以进行分类和检测。最终，通过对实际航空和卫星图像数据的实验验证，评估该方法的性能，并讨论其在城市遥感应用中的潜力与局限。

Gabor特征：纹理描述的基石

Gabor滤波器源于人类视觉系统对边缘和纹理的感知机制，是一种线性的、能够捕捉图像局部空间频率和方向信息的滤波器。它在图像处理领域被广泛应用于纹理分析、特征提取以及边缘检测等任务。

2.1 Gabor滤波器的理论基础

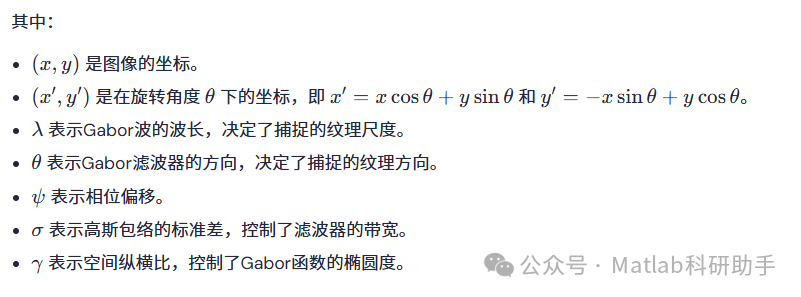

Gabor滤波器由一个高斯函数和一个正弦平面波的乘积构成，其核心思想是在特定方向和尺度上对图像进行频域分解，从而提取出具有方向选择性和频率选择性的纹理特征。在二维空间中，一个Gabor滤波器可以表示为：

G(x,y;λ,θ,ψ,σ,γ)=exp⁡(−x′2+γ2y′22σ2)cos⁡(2πx′λ+ψ)

通过调整这些参数，可以构建一组Gabor滤波器组，覆盖不同的尺度和方向，从而对图像进行全面的纹理分析。

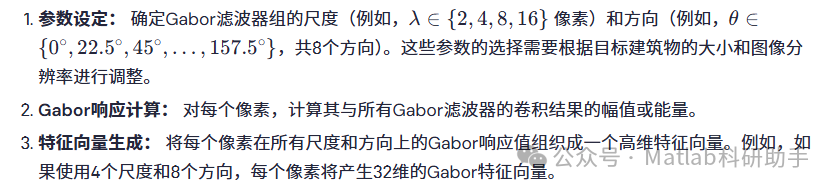

2.2 Gabor特征提取过程

Gabor特征的提取过程通常包括以下步骤：

灰度化处理：
如果原始图像是彩色图像，首先将其转换为灰度图像，以便进行纹理分析。
Gabor滤波器组构建：
根据预设的尺度（λλ）和方向（θθ）参数，构建一组Gabor滤波器。例如，可以设定5个尺度和8个方向，形成40个Gabor滤波器。这些参数的选择通常基于经验或通过实验优化。
图像卷积：
将图像与构建的每个Gabor滤波器进行卷积操作。对于每个滤波器，卷积结果是一个响应图，反映了该滤波器在图像各个位置的激活强度。
特征表示：
对于每个像素点，其Gabor特征通常由其在不同尺度和方向上的Gabor滤波器响应的幅值或能量构成。常用的特征表示方式包括：
- 幅值响应：
  直接使用Gabor滤波器卷积结果的幅值。
- 能量特征：
  计算Gabor滤波器实部和虚部平方和的平方根。
- 均值和标准差：
  在局部窗口内计算Gabor响应的均值和标准差，以形成更鲁棒的特征。
特征向量构建：
将每个像素点的所有Gabor特征串联起来，形成一个高维的特征向量。这个特征向量将作为后续概率模型分类的输入。

通过Gabor滤波器组，我们可以捕捉到建筑物和城市区域所特有的纹理模式。例如，建筑物可能表现出规则的边缘、重复的图案，而植被区域则可能呈现出更为随机和细碎的纹理。Gabor特征能够有效地量化这些差异，为后续的分类任务奠定基础。

概率模型：不确定性量化与决策

在图像分析中，像素级别的分类和区域识别常常伴随着不确定性。光照、阴影、遮挡以及地物本身的复杂性都会导致像素特征的模糊性。概率模型能够提供一种量化这种不确定性的框架，并通过概率分布来描述数据，从而做出更鲁棒的决策。

3.1 概率分类器的选择

对于基于Gabor特征的城市区域和建筑物检测，可以采用多种概率分类器。常见的选择包括：

朴素贝叶斯分类器 (Naive Bayes Classifier)：
- 原理：
  基于贝叶斯定理和特征条件独立性假设。尽管独立性假设在实际中往往不成立，但朴素贝叶斯在许多实际问题中仍然表现良好，计算效率高。
- 优点：
  简单、快速，适用于高维数据，对缺失数据不敏感。
- 应用：
  将Gabor特征向量作为输入，计算像素属于“建筑物”、“非建筑物”或“城市区域”、“非城市区域”等类别的后验概率。
高斯混合模型 (Gaussian Mixture Model, GMM)：
- 原理：
  假设数据是由多个高斯分布混合而成的，通过EM算法估计每个高斯分量的参数（均值、协方差、权重）。
- 优点：
  能够拟合任意形状的概率分布，对数据分布的假设较少。
- 应用：
  可以为不同类别的Gabor特征分布建立GMM模型，然后根据像素特征向量在不同GMM下的似然度进行分类。
隐马尔可夫模型 (Hidden Markov Model, HMM)：
- 原理：
  适用于具有时序或空间相关性的数据。在图像中，像素之间的空间相关性可以利用HMM来建模，例如，相邻像素属于同一类别的概率更高。
- 优点：
  能够捕捉空间上下文信息，提高分类精度。
- 应用：
  可以将图像中的行或列视为序列，利用HMM对像素类别进行推断，但计算复杂度较高，更适用于特定的应用场景。

3.2 概率模型的训练与推断

无论选择哪种概率模型，其训练和推断过程通常遵循以下步骤：

数据集构建：
- 训练集：
  从航空或卫星图像中选择具有代表性的区域，人工标注出“建筑物”、“非建筑物”（或“城市区域”、“非城市区域”）等类别的像素。
- 测试集：
  独立于训练集，用于评估模型性能。
- Gabor特征提取：
  对训练集和测试集中的所有像素提取Gabor特征向量。
模型训练：
- 朴素贝叶斯：
  根据训练数据，计算每个类别在每个Gabor特征维度上的条件概率，以及每个类别的先验概率。
- GMM：
  使用EM算法迭代优化GMM的参数，使其能够最好地拟合训练数据中不同类别的Gabor特征分布。
- HMM：
  训练转移概率矩阵和发射概率矩阵，以捕捉像素类别之间的空间依赖关系以及Gabor特征与类别之间的关联。
模型推断（分类）：
- 对于新的待检测图像中的每个像素，提取其Gabor特征向量。
- 将该特征向量输入到训练好的概率模型中。
- 模型将输出该像素属于各个类别的后验概率。通常，将像素分类到具有最高后验概率的类别。

3.3 结果后处理

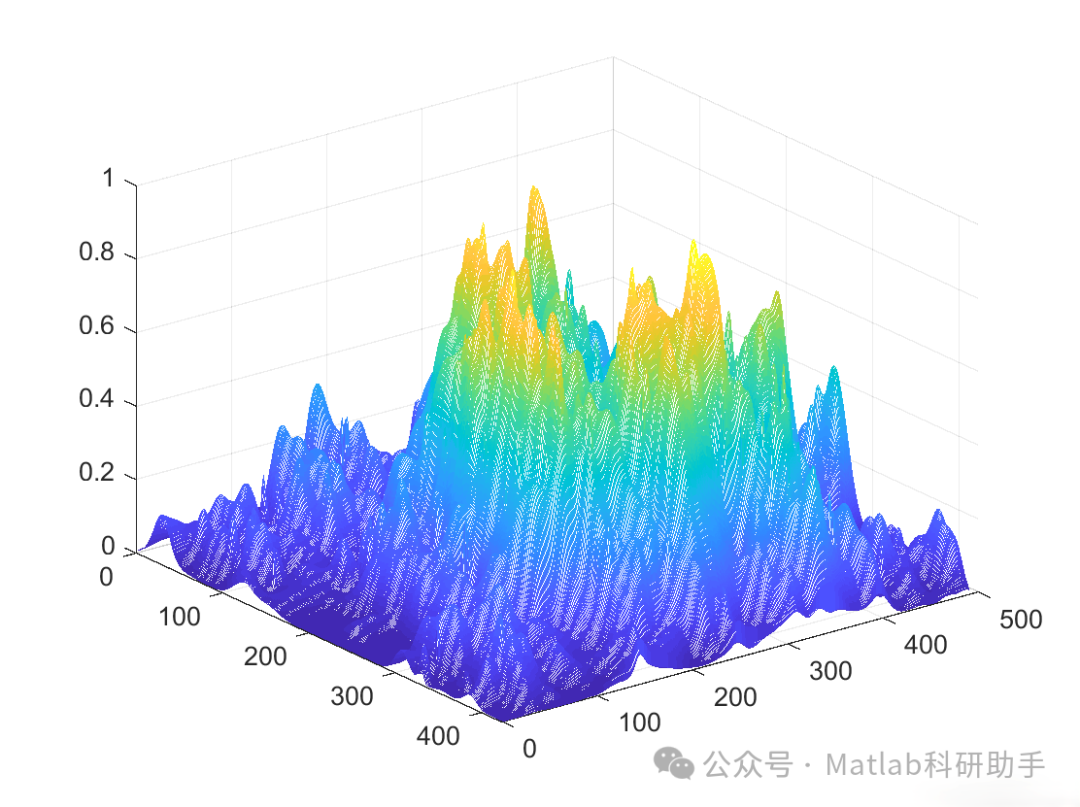

概率模型的输出通常是像素级别的类别概率图。为了获得更精确的检测结果，常常需要进行后处理：

形态学操作：
如开运算、闭运算、腐蚀、膨胀等，用于去除噪声点、连接断裂的区域，平滑检测边界。
连通域分析：
识别独立的连通区域，将小面积的噪声区域移除，或将相邻的建筑物区域合并。
阈值分割：
对于概率图，可以设定一个阈值，将高于阈值的像素视为目标类别（如建筑物），低于阈值的像素视为背景。

概率模型的引入不仅提供了分类结果，还提供了分类的置信度，这对于后续的决策制定和不确定性分析具有重要意义。例如，在城市规划中，可以根据概率高低来优先关注高置信度的检测结果，并对低置信度的区域进行人工复核。

城市区域和建筑物检测的流程与实现

结合Gabor特征和概率模型的城市区域和建筑物检测系统通常遵循以下典型流程：

4.1 数据预处理

图像获取：
从航空或卫星平台获取高分辨率光学图像。图像分辨率应足以区分单个建筑物。
几何校正与辐射校正：
确保图像的几何精度和辐射一致性，消除传感器和大气效应带来的偏差。
图像增强：
可选步骤，通过对比度拉伸、直方图均衡化等方法改善图像视觉效果，有助于后续特征提取。
感兴趣区域 (ROI) 选择：
根据实际应用需求，选择特定的城市区域进行分析，以减少计算量。

4.2 Gabor特征提取

4.3 概率模型训练

样本标注：
在训练图像中，人工精确标注出代表建筑物和非建筑物（或城市区域、背景）的像素样本。样本应具有多样性和代表性。
特征归一化：
对提取的Gabor特征向量进行归一化处理（例如，Z-score归一化），以防止某些特征维度对分类结果产生过大影响。
模型选择与训练：
选择合适的概率模型（如朴素贝叶斯、GMM）。
- 对于朴素贝叶斯，直接从标注样本中估计类别的先验概率和条件概率。
- 对于GMM，使用EM算法训练模型，估计每个高斯分量的参数。

4.4 概率推断与分类

特征输入：
将待检测图像中每个像素的Gabor特征向量输入到训练好的概率模型中。
概率计算：
模型计算每个像素属于“建筑物”和“非建筑物”等类别的后验概率。
初步分类：
将每个像素分配给具有最高后验概率的类别。这将生成一个初步的分类图。

4.5 后处理与结果优化

形态学滤波：
应用开运算去除小的噪声点（例如，单个像素的误分类），应用闭运算连接断裂的建筑物区域。
连通域分析：
对分类结果进行连通域分析，识别独立的建筑物对象。可以设置面积阈值，去除过小或过大的误检区域。
边缘平滑：
可以使用高斯平滑或中值滤波对分类结果的边缘进行平滑，使其更符合实际建筑物形状。

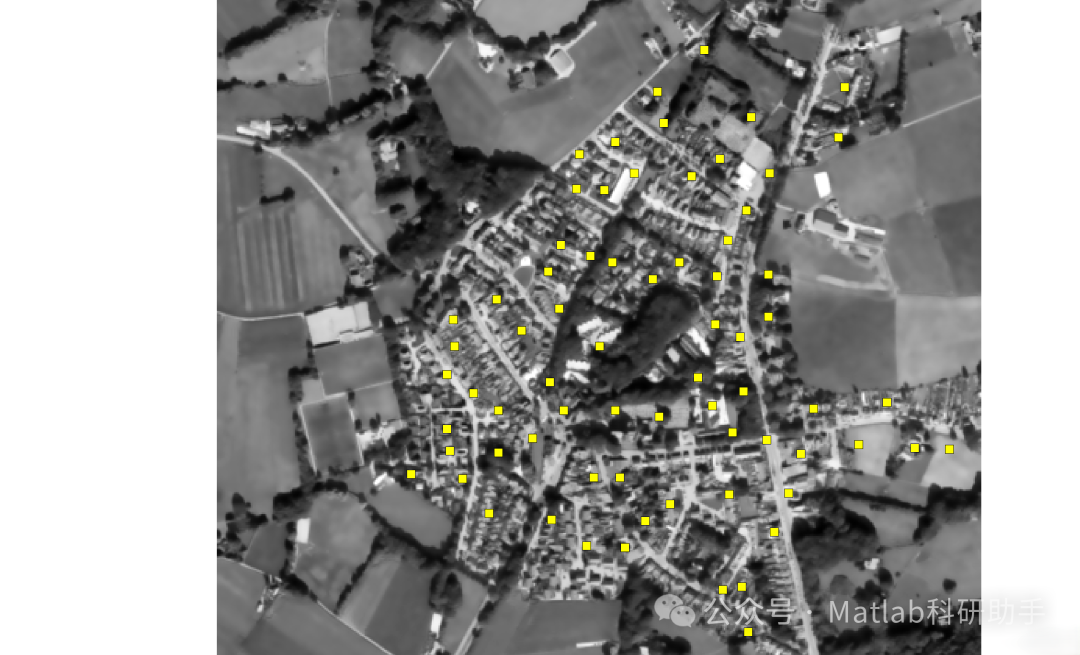

结果可视化：
将最终的建筑物检测结果叠加到原始图像上，以便进行视觉评估和验证。

结论与展望

本研究深入探讨了基于Gabor特征和概率模型从航空和卫星图像中检测城市区域和建筑物的方法。通过利用Gabor滤波器在纹理分析方面的强大能力，并结合概率模型对不确定性进行量化和处理，该方法为精确、鲁棒的建筑物检测提供了一个有效的框架。

主要贡献：

明确了Gabor特征在建筑物纹理描述中的关键作用。
Gabor特征能够有效地编码建筑物所特有的方向性和尺度性纹理模式。
强调了概率模型在处理图像不确定性方面的优势。
概率模型不仅能够提供分类结果，还能量化分类的置信度，为决策提供更丰富的信息。
提出了一套完整的检测流程。
从数据预处理到特征提取、模型训练、概率推断和后处理，形成了系统化的解决方案。

未来展望：

Gabor特征优化与融合：
探索自适应的Gabor参数选择方法，或者将Gabor特征与其他判别性特征（如形状特征、光谱特征、高程信息DEM）进行融合，以提高检测性能。
高级概率模型：
考虑引入更复杂的概率模型，例如条件随机场 (Conditional Random Fields, CRFs) 或马尔可夫随机场 (Markov Random Fields, MRFs)，以更好地建模像素之间的空间依赖性，进一步细化检测结果。
与深度学习的结合：
探索将Gabor特征作为深度学习模型的输入，或者将Gabor滤波器的思想融入到卷积神经网络的架构中，以发挥两者的优势，构建更强大的检测模型。
动态监测与变化检测：
将该方法应用于多时相遥感图像，实现城市区域和建筑物的动态变化监测，为城市规划和发展提供支持。
跨平台与多源数据融合：
探索将该方法应用于不同传感器（如SAR图像、激光雷达点云）的数据融合，以克服单一数据源的局限性，提高检测的鲁棒性和精度。
