常用时序逻辑电路模块：移位寄存器

寄存器与移位寄存器

寄存器：数字系统中用来存储二进制数据的逻辑器件。存储N位二进制数据的寄存器需要N个触发器组成。

移位功能：存储代码在脉冲作用下依次左移或右移。

移位寄存器：

移位寄存器中的数据可以在移位脉冲作用下依次逐位右移或左移，数据既可以并行输入、并行输出，也可以串行输入、串行输出，还可以并行输入、串行输出；串行输入、并行输出，十分灵活，用途也很广。

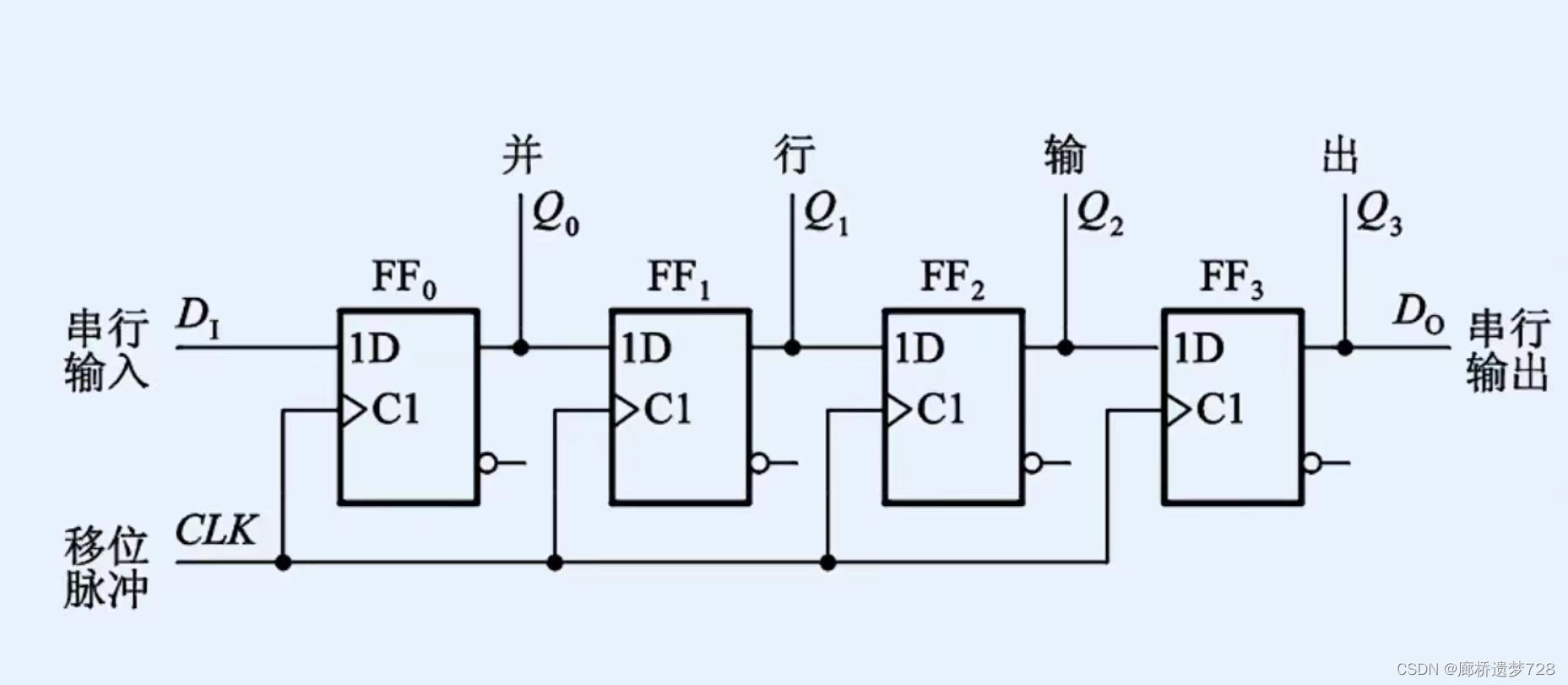

移位寄存器电路结构如下：

此电路实现了串行输入、并行输出、串行输出功能；前一级输出信号为后一级输入信号，实现了移位功能。

同时，四个D触发器使用同一时钟信号，且触发方式相同（均为上升沿触发），为同步时序逻辑电路。

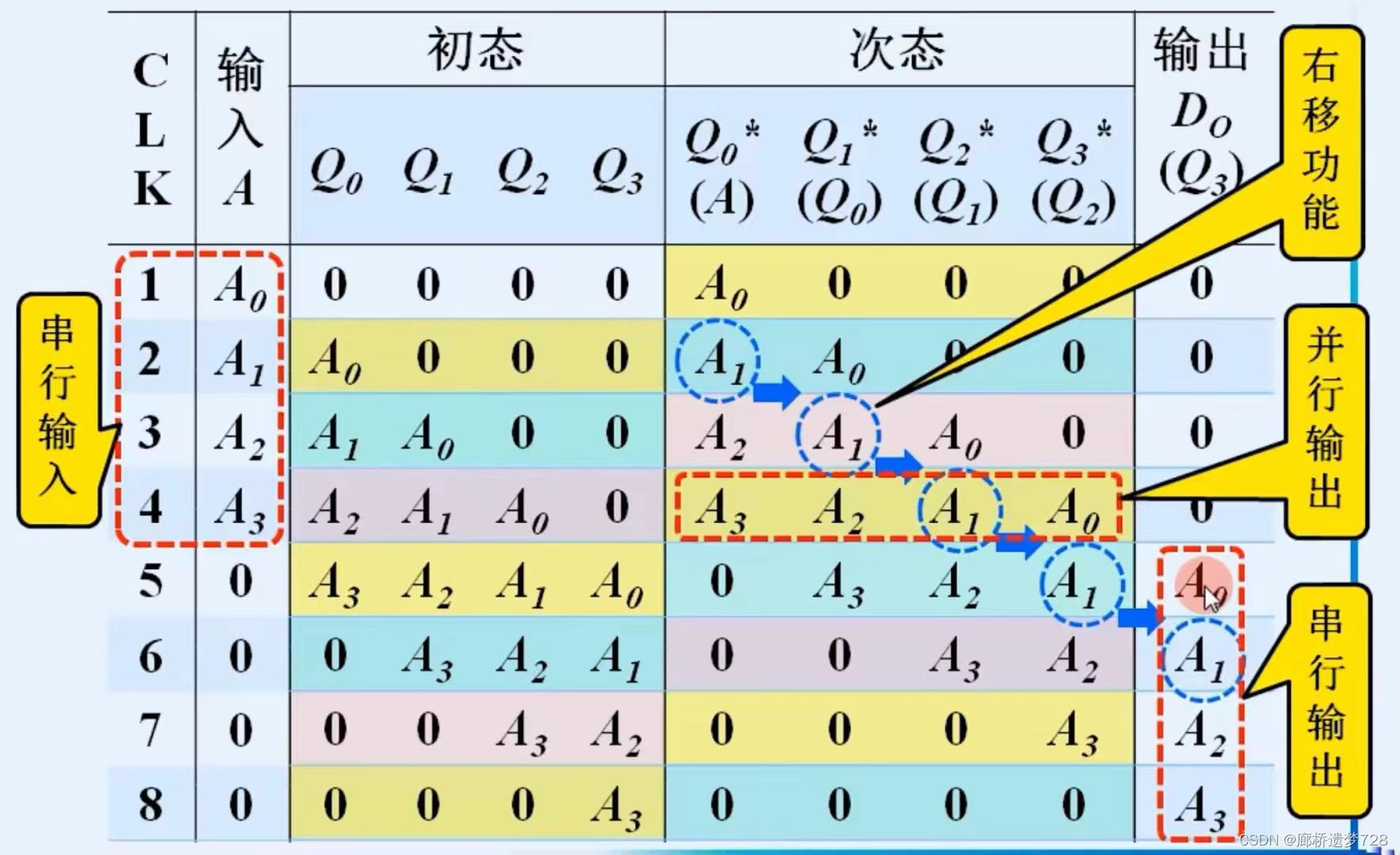

状态转换表：

---

双向移位寄存器

为了拓展逻辑功能和增加使用灵敏性，在移位寄存器电路的基础之上增加了左/右移控制、数据并行输入、异步置零（复位）等功能。

如下，为常用的4位双向移位寄存器  74LS194A：

S1、S0：工作状态选择端，具体如下：

S1、S0	工作状态
00	触发器处于保持状态（输入不起作用，输出保持不变）
01	右移功能
10	左移功能
11	并行输入

RD：异步置零端，低电平时有效（不受时钟信号CLK控制），可直接将Q0、Q1、Q2、Q3置0；当为高电平时，寄存器正常工作。

拓展：两个74LS194A构成8位双向移位寄存器

---
