放大的概念
在输入信号的作用下,通过放大电路将直流电源的能量转换为负载所获得的能量,使负载从电源获得的能量大于信号源所提供的能量。
本质 | 能量控制和转换 |
基本特征 | 功率放大 |
放大前提 | 不失真 |
其中将控制能量的元件称为有源元件;放大电路中必须存在有源元件,如晶体管、场效应管等。
放大电路的性能指标
-
放大倍数
放大倍数是直接衡量放大电路放大能力的重要指标,其值为输出量与输入量之比。
对于小功率放大电路,通常只关心单一指标的放大倍数,如电压放大倍数,而不研究功率放大倍数。以下为一些常见放大倍数(A的下标第一个字母为输出量,第二个字母为输入量),重点研究电压放大倍数。
电压放大倍数 Auu | 输出电压与输入电压之比 | Uo/Ui |
电流放大倍数 Aii | 输出电流与输入电流之比 | Io/Ii |
互阻放大倍数 Aui | 输出电压与输入电流之比 | Uo/Ii |
互导放大倍数 Aiu | 输出电流与输入电压之比 | Io/Ui |
-
输入电阻Ri
输入电阻为放大电路从输入端看进去的等效电阻,定义为输入电压与输入电流之比。
输入电阻越大,则信号源内阻上压降越小,信号电压损失越小;输入电阻越小,信号源内阻分流越小,信号电流损失越小。
-
输出电阻Ro
从放大电路输出端看进去的等效电阻称为输出电阻。
输出电阻越小,负载电阻RL变化时,输出电压的变化越小,则电路带负载能力越强。
带负载能力通常指的是电路或电源在连接外部负载时,其输出电压或电流保持稳定且不受影响的能力。具体来说,对于电路而言,带负载能力反映了电路输出电阻的大小,这与电压源或电流源的内阻有相同的含义。一个具有良好带负载能力的电路或电源,能够在负载变化时仍能提供稳定可靠的电能,确保各种设备和系统正常运行。
-

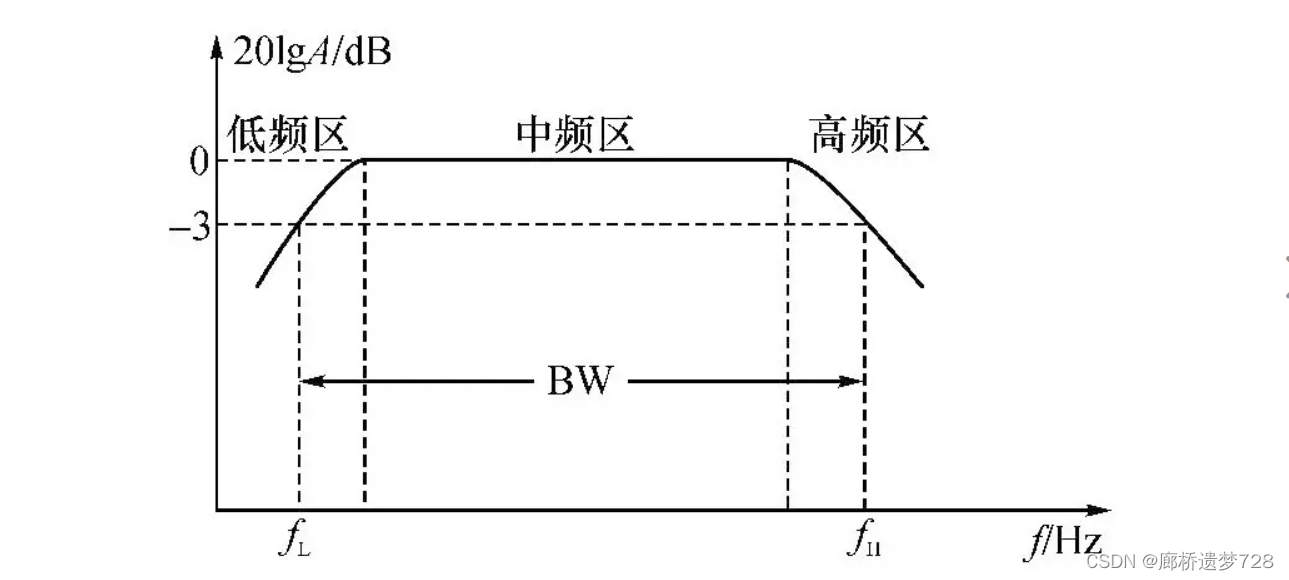

通频带
通频带用于衡量放大电路对不同频率信号的放大能力。由于放大电路中电容、电感等电抗元件的存在,使输入信号频率较高或较低时,放大倍数会下降并且产生相移。
通频带越宽,表明放大电路对不同频率信号的适应能力越强。当频率趋近于0或无穷大时,放大倍数也趋近于0。
-
其他性能指标
非线性失真系数、最大不失真输出电压、最大输出功率与效率。此处不做重点描述。
