使用与非门搭建RS锁存器

一、RS锁存器实验

保证RS触发器正常工作的条件：R和S不能同时为0。
RS触发理论：
（1）不论现态是什么，
在R端施加低电平能将现态强制性地转换到“0”态；
在S端施加低电平能将现态强制性地转换到“1”态；
R和S不能同时施加低电平。
（2）R和S端的有效电平为低电平。

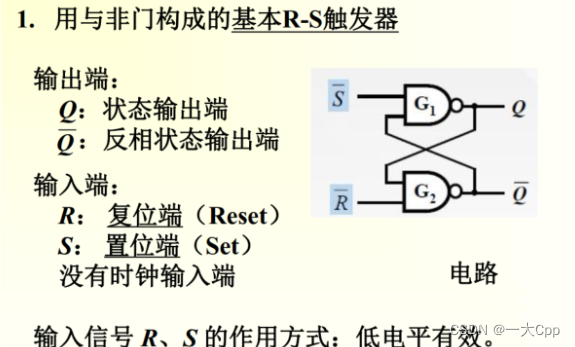

基本的RS锁存器可以用两个与非门或者或非门实现：
下面两个电路均在Logisim中实现。

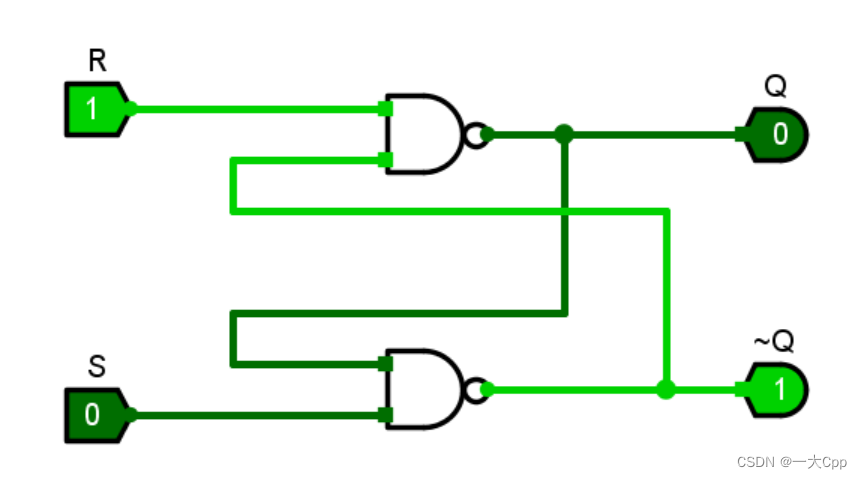

与非门：

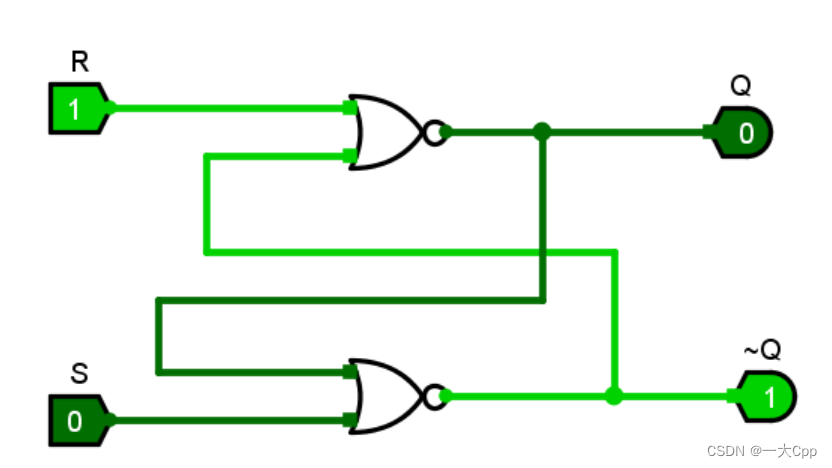

或非门：

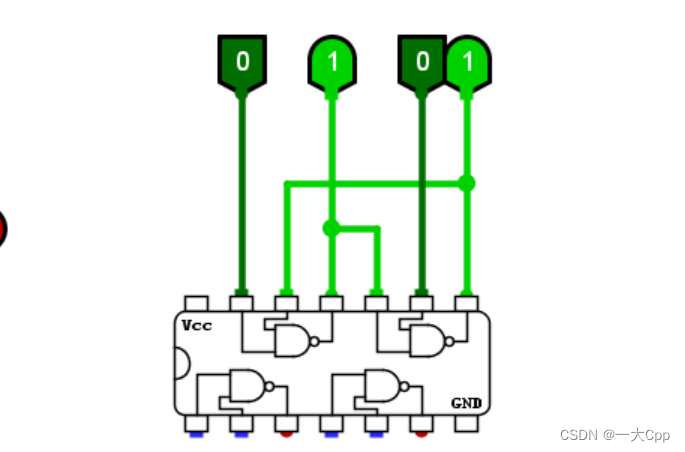

74LS00的连线，如下图。
在Logisim中模拟：

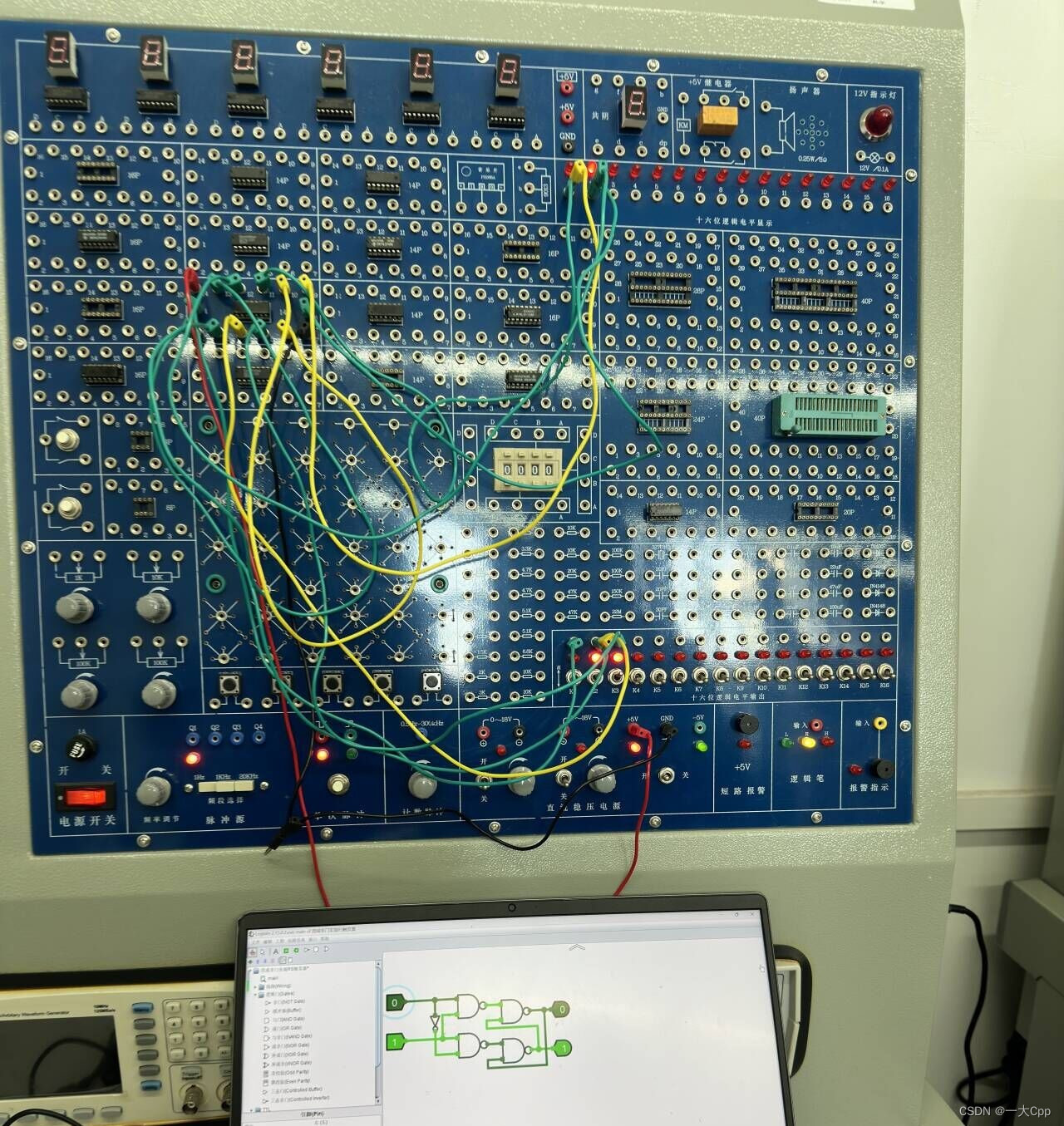

实际搭建：

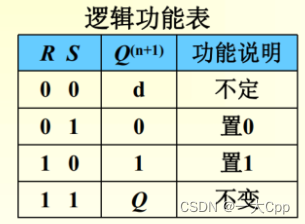

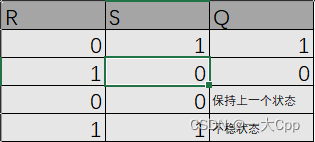

通过该改变输入端信号并观察输出端信号，可得出如下真值表：

RS触发器中的R表示Reset（复位），S表示Set（置位）。
在上面的真值表中，0表示低电平，1表示高电平。
对于或非门的R是触发器，即
R=1、S=0时，Q=0；
R=0、S=1时，Q=1；
R=0、S=0时，Q保持上一个状态不变；
R=1、S=1时，禁止、不稳状态；
高电平有效是指某引脚施加高电平时触发了该引脚的功能。
虽然RS触发器输出有Q和~Q（反相），但是平常以Q为默认。

用非与门构造D型触发器

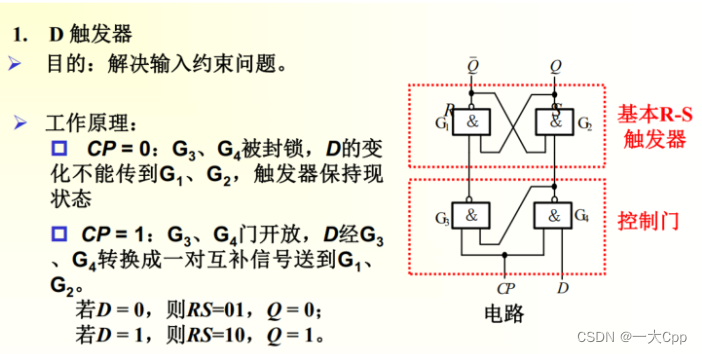

因为RS在输入R=1,S=1时，输出是不确定的状态，为解决这一问题引入了D触发器。

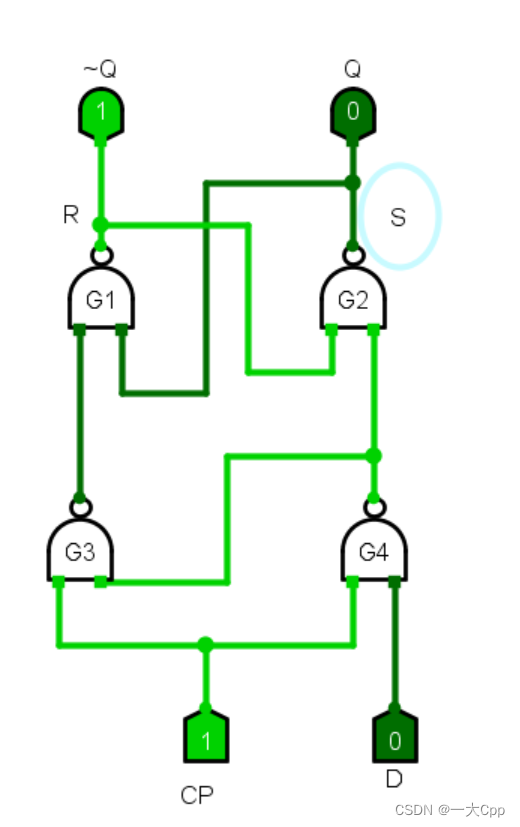

在Logisim中用与非门设计一个D触发器：

根据Logisim仿真结果得：

所以，输入D、CP和输出Q的逻辑关系正确。

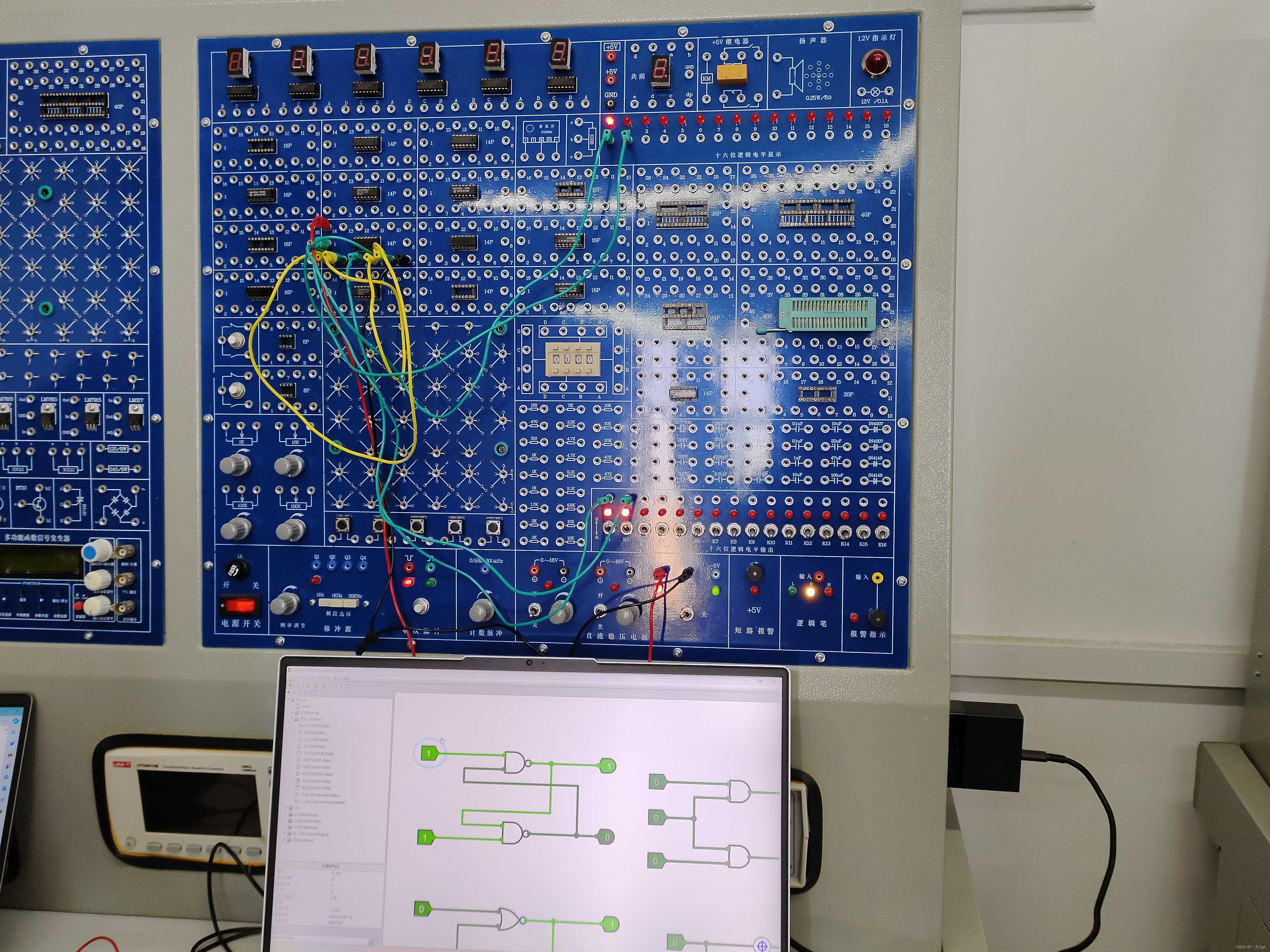

实验结果如下：

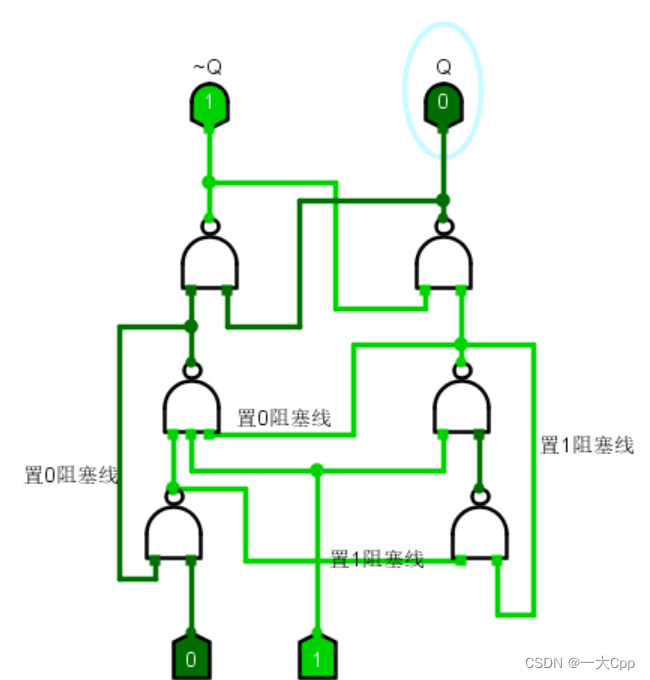

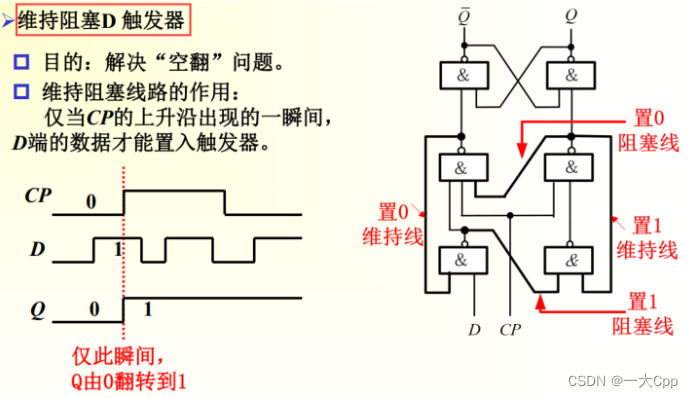

维持阻塞触发器

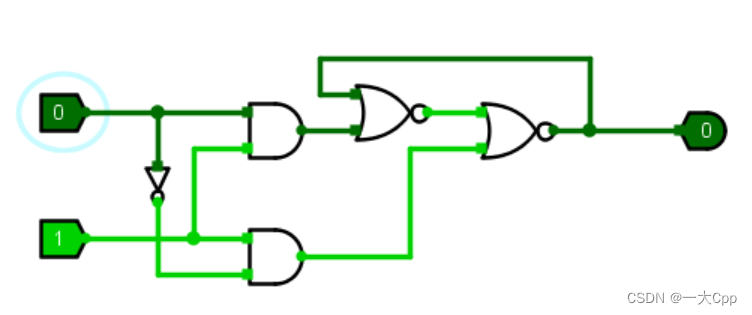

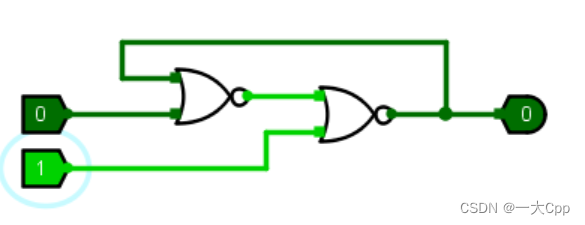

使用或非门设计D触发器：

使用与非门和非门设计D触发器：

再次优化电路：

小结

RS触发器的RS端不能同时施加低电平；
RS触发器的两个输入端R、S的输入信号需为非重叠；
