计算机组成原理实验（4） 存储器和总线实验

实验四  存储器和总线实验

一、实验目的

熟悉存储器和总线的硬件电路

二、实验内容

1、存储器的写操作

2、读存储器的数据到总线上

三、实验步骤和结果

实验一：存储器的写操作

● 把内部地址总线AJ1（8芯盒形插座）与右板上的二进制开关单元中J03插座相连（对应二进制开关H0~H7），把内部数据总线DJ8与右板上的J02插座相连（对应二进制开关H8~H15）。

● 把EMCK连到脉冲单元的PLS1，WC、RC、BUS接入二进制的开关中。（请按下表接线）。

信号定义	接入开关位号
EMCK	PLS1 孔
WM	H22  孔
RM	H21  孔
BUS	H21  孔

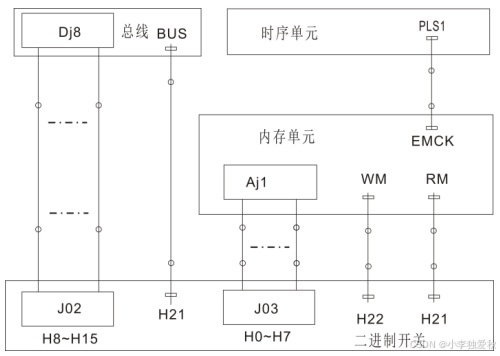

接线图示：

● 按启停单元中的运行按钮，置实验平台为运行状态。

● 二进制开关H0~H7作为地址(A0~A7)输入，置55H（对应开关如下表）。

H7	H6	H5	H4	H3	H2	H1	H0	数据总线值
A7	A6	A5	A4	A3	A2	A1	A0	8位数据
0	1	0	1	0	1	0	1	55H

● 二进制开关H8~H15作为数据(D0~D7)输入，置66H(对应开关如下表)。

H15	H14	H13	H12	H11	H10	H9	H8	数据总线值
D7	D6	D5	D4	D3	D2	D1	D0	8位数据
0	1	1	0	0	1	1	0	66H

置各控制信号如下：

H22	H21
WM	RM、BUS
0	1

● 按脉冲单元中的PLS1脉冲按键，在EMCK上产生一个上升沿，数据从内部数据总线流向外部数据总线，将数据66H写入地址为55H的存储单元。

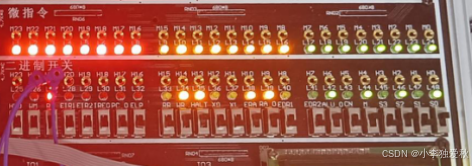

RM置1，WM置0，将数据66H写入地址为55H的存储单元

实验二：读存储器的数据到总线上

● 在做好实验1的基础上，保持电源开启和线路连接不变，只拔掉内部数据总线DJ8与CPT-B板上的J02插座 (对应二进制开关H8~H15) 的连接。

● 按启停单元中的运行按钮，置实验平台为运行状态。

● 二进制开关H0~H7作为地址（A0~A7）输入，置55H（对应开关如下表）

H7	H6	H5	H4	H3	H2	H1	H0	数据总线值
A7	A6	A5	A4	A3	A2	A1	A0	8位数据
0	1	0	1	0	1	0	1	55H

置各控制信号如下：

H22	H21
WM	RM、BUS
1	0

 WM置1，RM置0，将存储器55H单元中的内容输出

● 按脉冲单元中的PLS1脉冲按键，在EMCK上产生一个上升沿，数据从外部数据总线流向内部数据总线，将存储器55H单元中的内容输出，应该为实验1中的写入的数据66H。此时数据总线上的指示灯IDB0~IDB7显示结果66H。

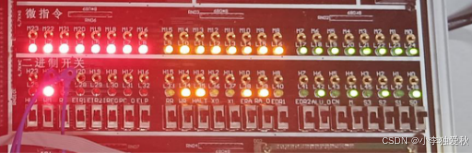

实验结果图片如下：

四、实验总结

● 实验原理

        本实验的主要目的是研究存储器和总线的工作原理，包括如何通过控制信号实现数据的写入和读取。存储器由地址总线和数据总线构成，通过控制信号（写入信号WM和读取信号RM）来控制数据在存储器和总线之间的流动。在写操作中，数据从内部数据总线写入指定地址的存储器单元；在读操作中，通过地址总线读取指定地址的数据并将其传输至外部数据总线。

● 实验结果分析

1. 存储器的写操作：在实验一中，通过设定地址为55H，将数据66H写入该地址的存储器单元。在设置控制信号WM为0（写操作使能）和RM为1（读操作禁止）之后，按下PLS1脉冲按钮，成功将66H写入55H地址。实验结果确认了写入操作的成功，外部数据总线上未显示错误数据。

2.读存储器的数据：在实验二中，保持同样的设置，利用地址总线再次选择55H，同时将WM置为1（禁止写入），RM置为0（使能读取），以此允许将存储器中的数据读出。按下PLS1脉冲按钮后，存储器55H地址成功输出数据66H至数据总线，指示灯IDB0~IDB7正确显示66H，验证了读操作的功能。

● 个人感悟

        通过本次实验，我深化了对存储器工作机制以及数据总线运作原理的理解。实际操作让我体会到理论与实践的结合，尤其是控制信号在数据传输中的关键作用。通过直观的实验过程，我认识到细致的接线和正确的设置对实验成功的重要性。这次实践激发了我对计算机硬件设计的兴趣，并期待在未来的学习中继续探索更复杂的电路及其应用。
