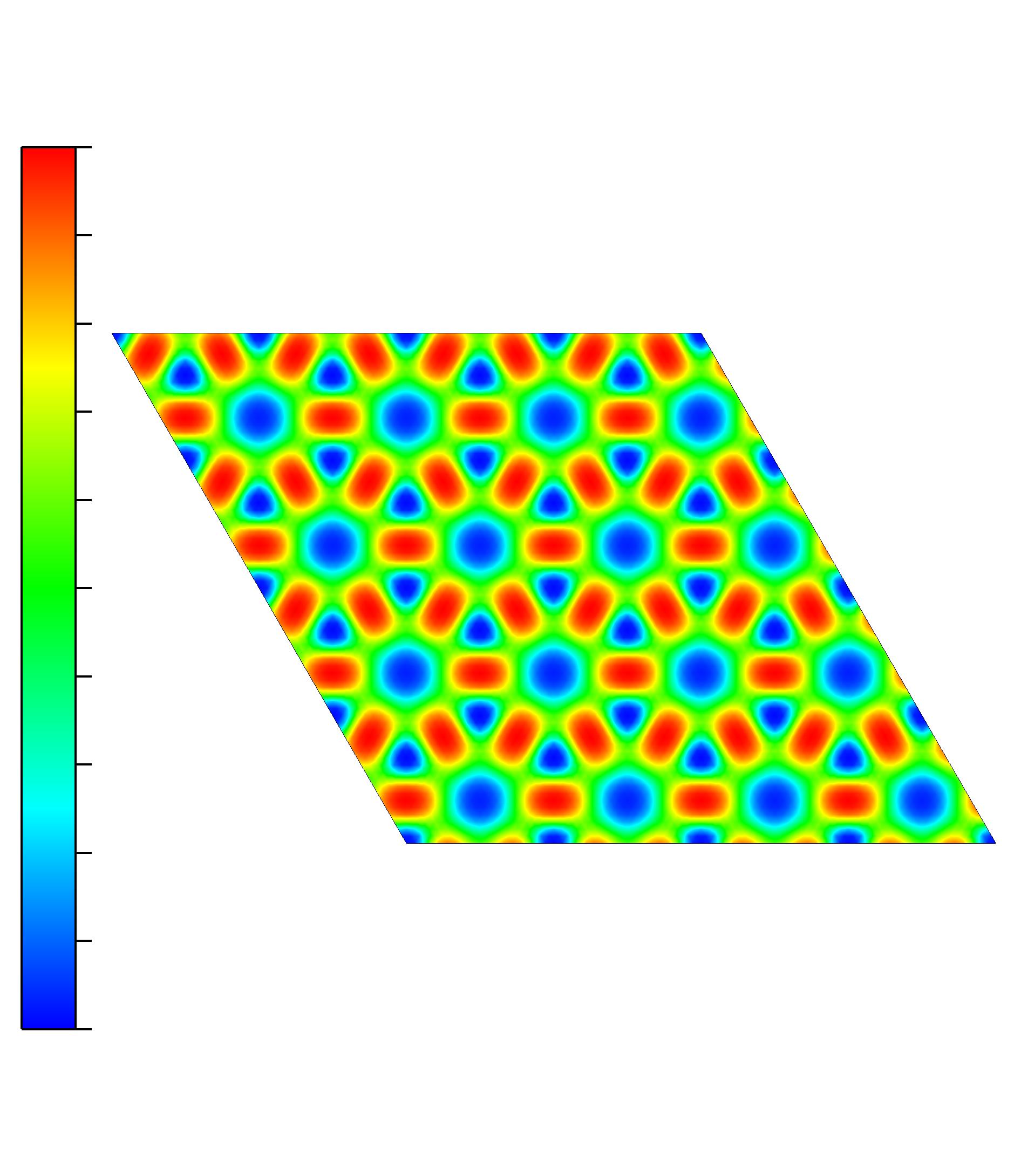

vasp-电荷局域密度图(ELF)

以Graphene为例:

INCAR: 添加LELF   =  .TRUE.

SYSTEM = graphene
ISTART = 0
ICHARG = 2
#Startparameter for this run:
PREC   =  A
#Electronic Relaxation
ENCUT  =  500
NELM   =  60
NELMIN =  6
NELMDL =  -12
EDIFF  =  1E-6
LREAL  =  F
ALGO   =  Fast
LELF   =  .TRUE.
#DOS related values
ISMEAR = 0
SIGMA  = 0.02
#Write flags
LWAVE  =  F
#timestep for ELM
NCORE = 4

其他不变。

运行vasp得到ELFCAR文件。

将ELFCAR拖入Vesta软件中,Vesta软件下载地址为:http://www.jp-minerals.org/vesta/en/download.html

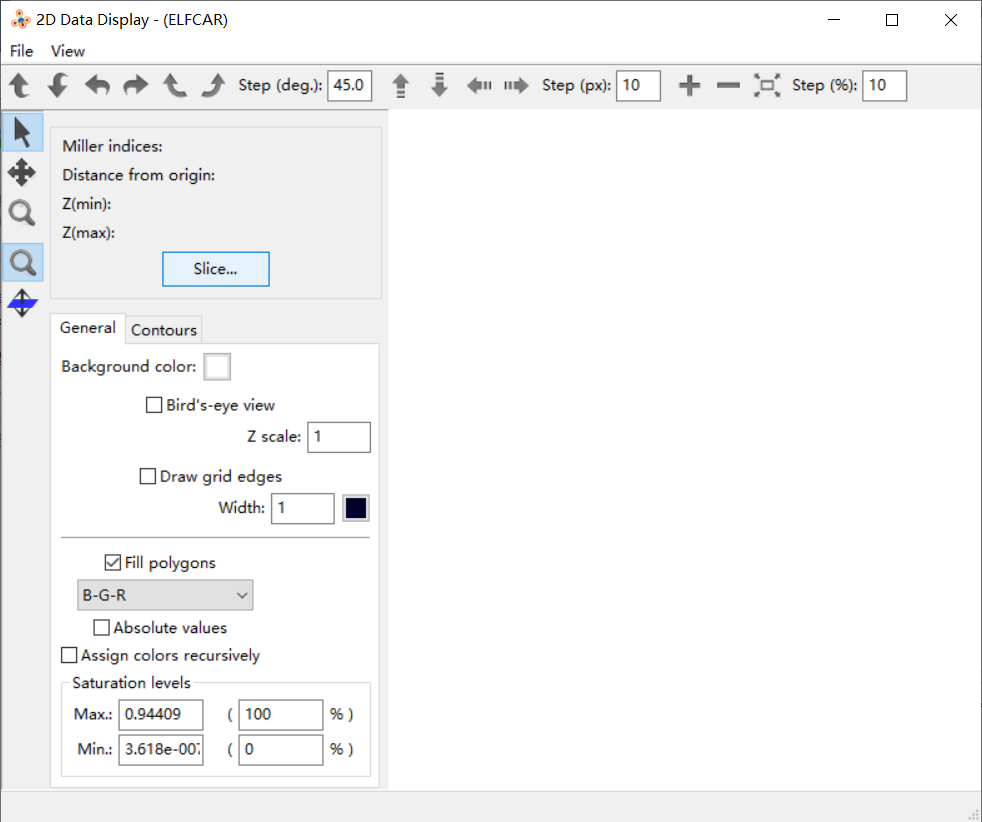

点击 Utiltties - 2D Data Display

.

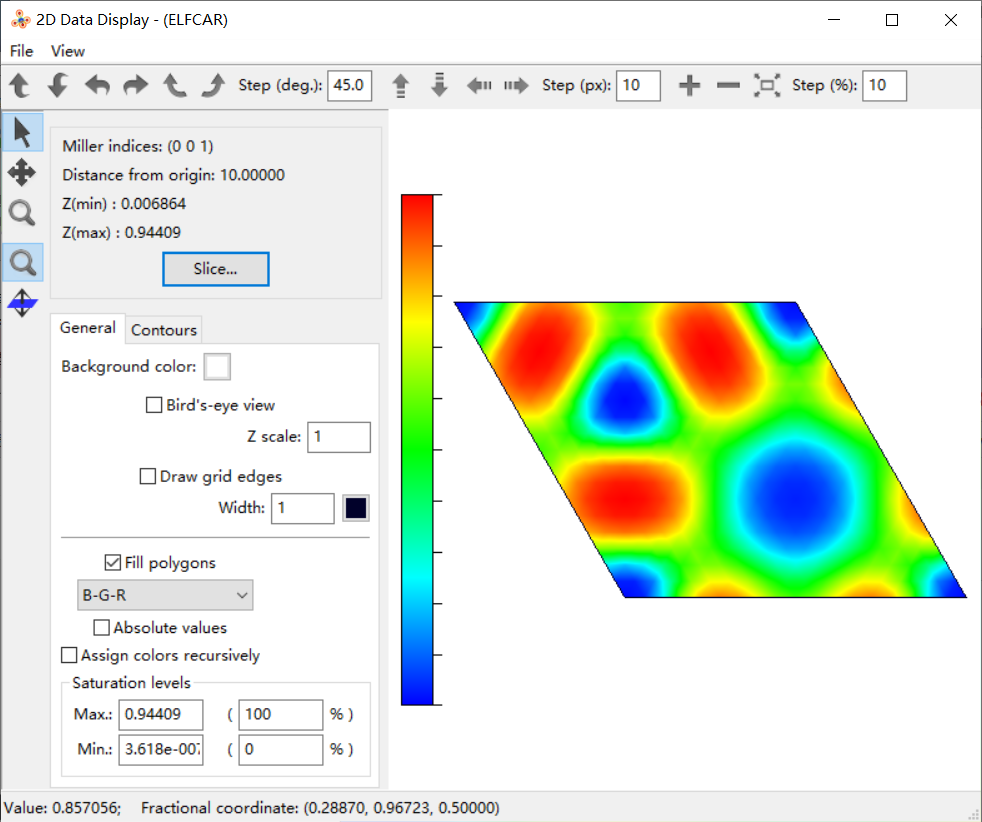

点击Slice,确定切面和fractional coordinates。

导出图片:之后可以用PS工具将原子模型加入。

如果绘图过程中出现问题(如导出的图片与显示不符),是Vesta软件有问题。

解决方法:下载Vesta软件历史版本。
