在电磁仿真建模中有时还会需要建模弧形结构或者船锚型结构，下面以CST为例使用圆弧工具以及旋转变换工具简单建模一个经典的船锚型结构，并且为了后续仿真方便，设置为可调参数。

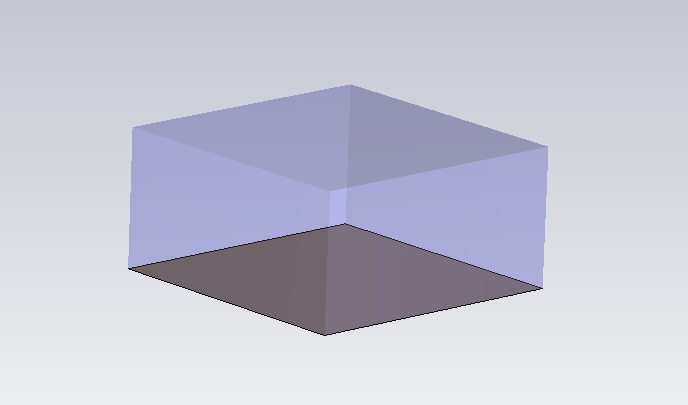

1、先使用brick工具将介质板与金属底板建模完毕。

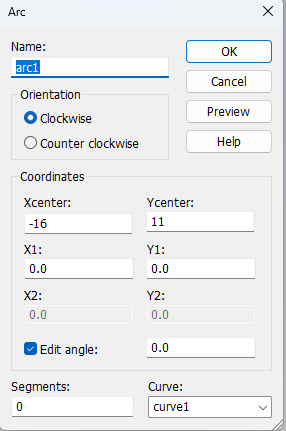

2、选择curves下拉菜单栏中的arc圆弧建模工具，进入编辑界面

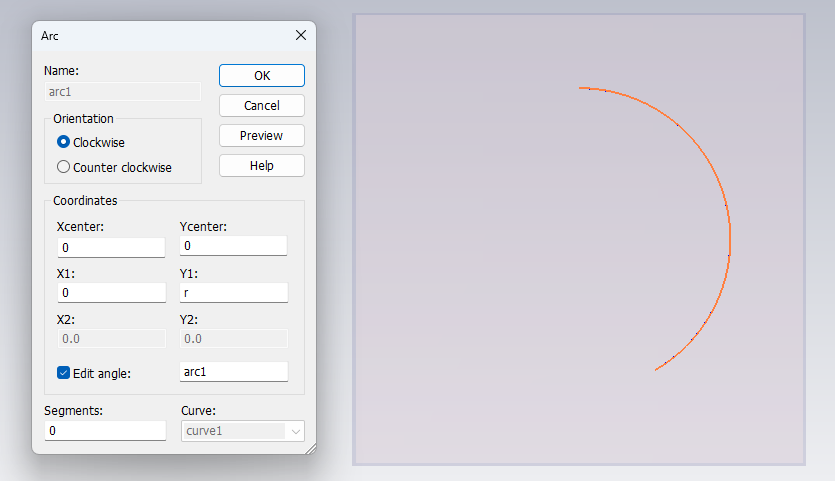

3、选择
顺时针逆时针方向
圆心
起始点
圆弧角度等参数最终结果如下：

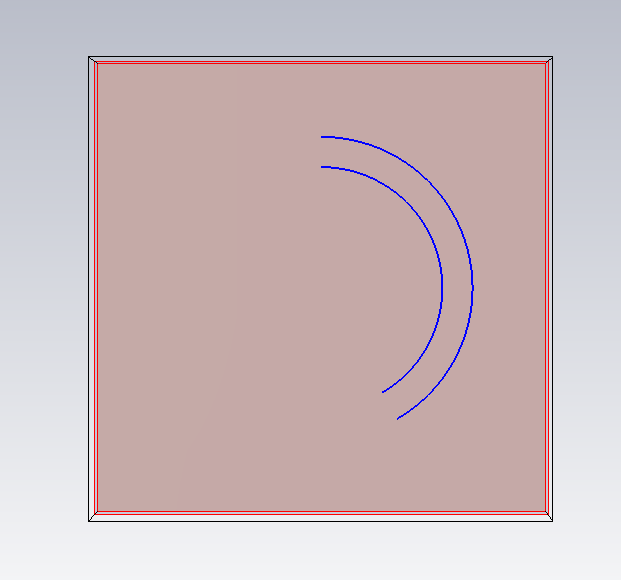

4、再建一个内径圆弧

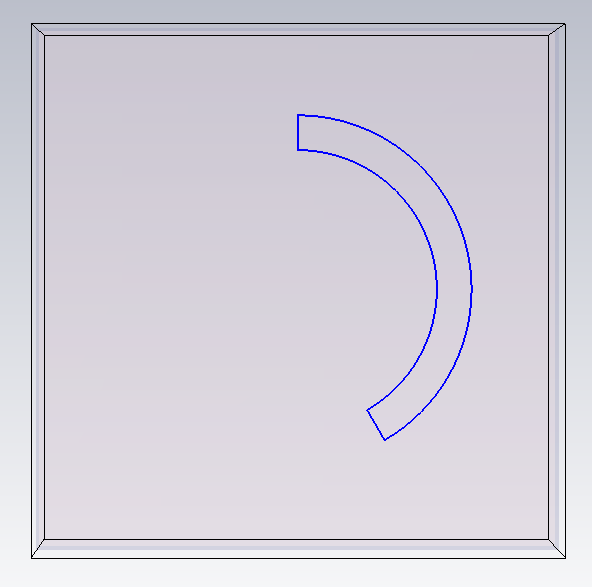

5、选择curves下拉菜单栏中的line建模工具，按p选择点，使其成为封闭图形

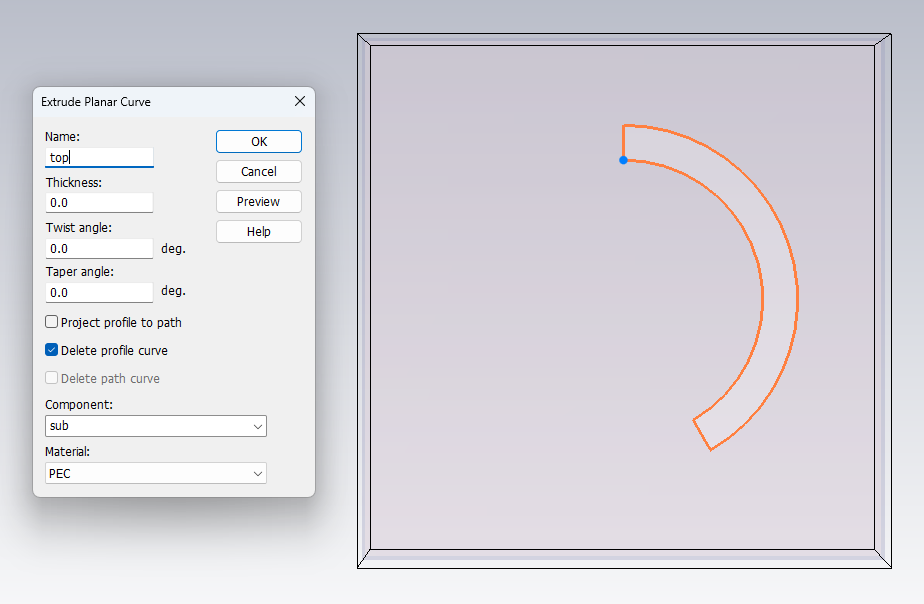

6、选择下拉菜单extrude curve

双击封闭图形按回车确认。
设置好参数

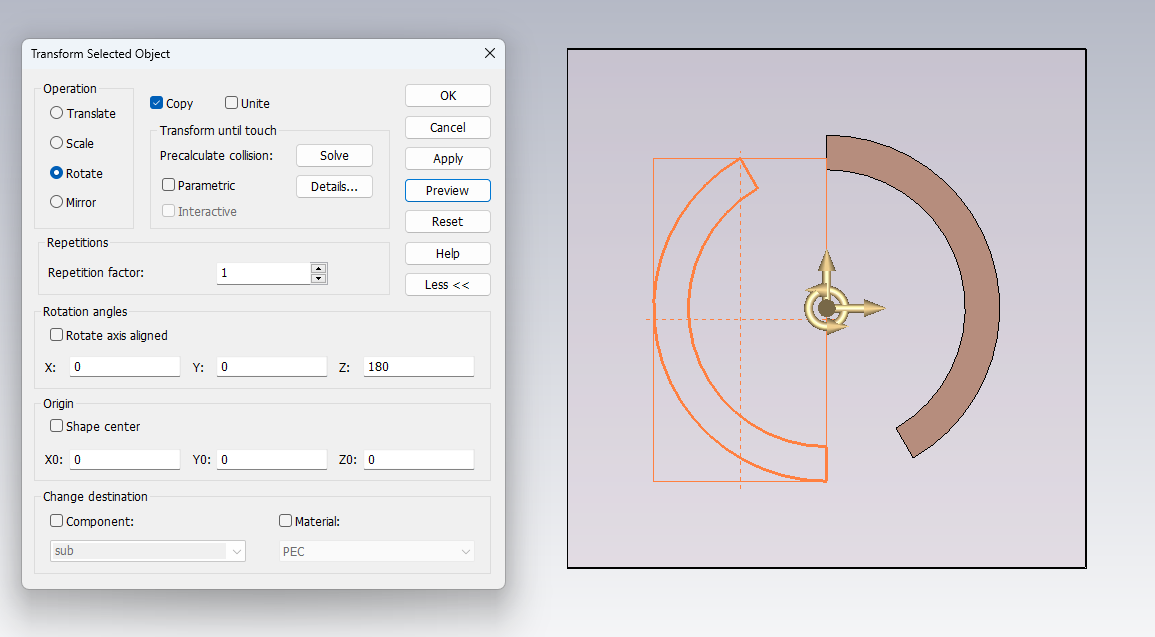

7、使用transform进行旋转
（复制要勾选copy）

8、使用transform旋转，使位置正确

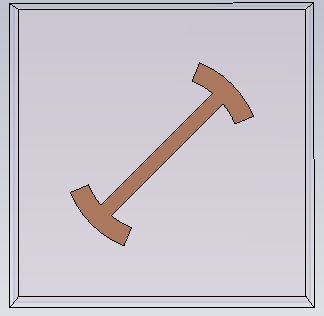

9、使用brick与transform工具建模矩形条，并使用boolean工具相加

10、设置的alpha与arc1可以后续通过扫参来改变船锚旋转角度与船锚开口大小

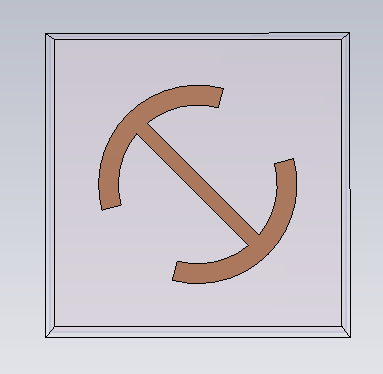

alpha=60°

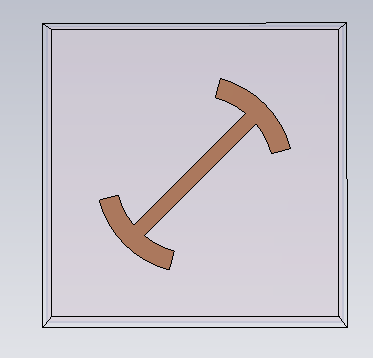

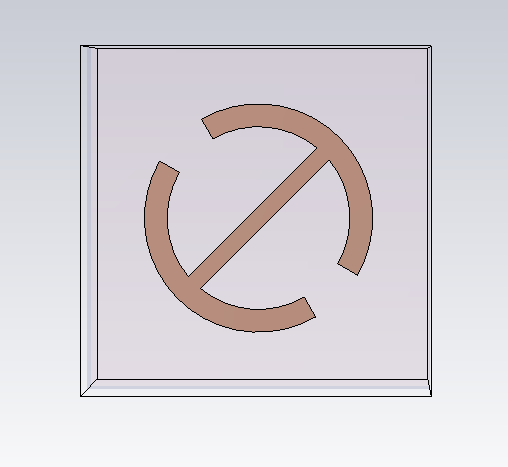

alpha=120° arc1=-45°

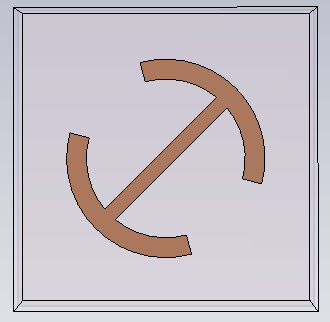

建模完成
